QF 3ポンド砲 ホッチキス

オチキス 47 mm L/40 M1885 および QF 3 ポンド砲
1915 年、中央ピボットマウントに取り付けられたイギリス海軍の3ポンド砲。
タイプ	艦砲 高射砲 沿岸砲
原産地	フランス
サービス履歴
使用中	1886–1950年代
使用者	ユーザーセクションを参照
戦争	戦争のセクションを参照
生産履歴
デザイナー	ホッチキス
設計	1885
メーカー	オッチキス社
生産	1886
建造数	2,950（イギリス）
バリエーション	長さ32から50口径[1]
仕様
質量	240 kg (530 ポンド)
長さ	2メートル（6フィート7インチ）
バレルの 長さ	1.8 m (5 フィート 11 インチ) 40 口径
シェル	固定式QF 47 × 376 mm R 完成弾: 3 kg (6.6 lb) 弾丸: 1.5 kg (3.3 lb) [2]
口径	47 mm (1.9 インチ)
逆子	垂直スライドウェッジ
標高	マウントに依存
発射速度	30回転[3]
銃口速度	571 m/s (1,870 フィート/s)
最大射程距離	+20°で5.9 km（3.7 mi）、 +80°で4.5 km（2.8 mi）

QF 3ポンドオチキス砲、またはフランス語ではCanon Hotchkiss à tir rapide de 47 mmは、魚雷艇や後には潜水艦などの新しい小型で高速な船舶に対する防御を目的として1886年に導入された、長寿命の軽量47 mm艦砲のシリーズです。ライセンスに基づいて多くの派生型が製造され、長さは32口径から50口径までありましたが、40口径が最も一般的でした。これらの砲は多くの国の海軍で広く使用され、紛争では両陣営で使用されることが多かったです。また、海岸防衛砲として陸上でも使用され、後には即席または特殊なHA/LAマウントに取り付けられた対空砲としても使用されました。

フランス海軍は、オチキス3ポンド砲の2つのバージョン、すなわち短砲身の40口径M1885と、その前身よりも砲口初速が大きい長砲身の50口径M1902を使用していた。 ^{[1] : 228–229} フランスのL/40 M1885とイギリスのQF 3ポンド砲は、ほぼ同じ砲であった。^[4]イギリスが3ポンド砲をより大型のQF 6ポンドオチキスと組み合わせていたのと同様に、フランスは3ポンド砲を、英語の出版物では9ポンド砲と呼ばれることもある1891年型65mm大砲と組み合わせていた。3ポンド砲は主に、装甲巡洋艦、駆逐艦、装甲艦、前弩級戦艦、防護巡洋艦、潜水艦に搭載された魚雷艇防御に使用された。第一次世界大戦中、砲の役割は対魚雷艇防御から対空防御に変わり、新しい高角度砲架が開発されたが、効果がないことが判明した。

リベルテ級とダントン級戦艦にこの砲が搭載されたほか、ジュール・ミシュレ、エルネスト・ルナン、エドガー・キネ級巡洋艦にも搭載された。第一次世界大戦中はフランスの標準的な艦上対空砲として使用され、 1908年型75mmカノン砲に置き換えられた。^[1]

第一次世界大戦後、対空砲の役目を担っていた3ポンド砲の大部分は、1897年型75mmカノン砲の対空バージョンか、1924年型75mmカノン砲に置き換えられた。^[5] L/40 M1885とL/50 M1902を装備していたフランスの艦艇には以下のものがある。

1940年にベルベラ近郊でオーストラリア初の第二次世界大戦捕虜を出した戦闘では、3ポンドホッチキス砲が即席の砲台に取り付けられて使用された。^{[6]現在、この砲は}ガーデンアイランド海軍基地 の3ポンド礼砲台で使用されている。^[7]

シュコダ 47mm SFK L/33 H
タイプ	艦砲
原産地	フランス
サービス履歴
使用者	オーストリア＝ハンガリー
戦争	第一次世界大戦
生産履歴
デザイナー	オッチキス社
設計	1890
メーカー	シュコダ
生産	1890
仕様
質量	砲: 133 kg (293 lb) 砲および砲架: 530 kg (1,170 lb)
長さ	1.55 m (5 フィート 1 インチ) 33 口径
シェル	弾丸: 1.1 kg (2.4 ポンド)
口径	47 mm (1.9 インチ)
逆子	垂直スライドウェッジ
標高	-15°～+20°
トラバース	360°
発射速度	25回転
銃口速度	560 m/s (1,800 フィート/s)
最大射程距離	3 km (1.9 マイル) [8]

シュコダ 47mm SFK L/44 S
タイプ	艦砲
原産地	フランス
サービス履歴
使用者	オーストリア＝ハンガリー
戦争	第一次世界大戦
生産履歴
デザイナー	オッチキス社
設計	1897
メーカー	シュコダ
生産	1897
仕様
質量	砲: 256 kg (564 lb) 砲および砲架: 790 kg (1,740 lb)
長さ	2.048 m (6 フィート 8.6 インチ) 44 口径
シェル	弾丸: 1.53 kg (3.4 ポンド)
口径	47 mm (1.9 インチ)
逆子	垂直スライドウェッジ
標高	-10°～+20°
トラバース	360°
発射速度	25回転
銃口速度	710 m/s (2,300 フィート/s)
最大射程距離	4 km (2.5 マイル) [8]

オーストリア ＝ハンガリー帝国海軍は、 2種類のオチキス3ポンド砲を使用していた。1つ目は、1890年にシュコダ社がライセンス生産した短砲身の47 mm SFK L/33 Hである。2つ目は、1897年にシュコダ社がライセンス生産した長砲身の47 mm SFK L/44 Sである。この2つの砲は、1890年から1918年の間に建造または改装された多くの艦艇の主力速射対魚雷艇砲であった。 ^{[8] 1914年8月16日の}アンティヴァリ海戦 で、オーストリア＝ハンガリー帝国の防護巡洋艦ゼンタが英仏連合軍によって沈没した。この戦闘では両軍ともオチキス砲で武装していた。

L/33 および L/44 を装備したオーストリア＝ハンガリー帝国の艦艇には以下のものがあります。

中国は1880年代にホチキス3ポンド砲を採用し、巡洋艦や小型補助艦艇の武装とした。AGヴァルカン・シュテッティン社が建造した中国帝国海軍の海勇級巡洋艦は、同じ弾薬を発射するノルデンフェルト3ポンド砲を搭載していた。日清戦争中、両軍の艦艇はホチキス3ポンド砲を搭載していた。

3ポンド砲を装備した中国の船舶には以下のものがある。

イタリアは1880年代にホチキス3ポンド砲を採用し、装甲巡洋艦、戦艦、防護巡洋艦、水雷艇、水雷巡洋艦の武装とした。伊土戦争の両陣営の艦艇は3ポンド砲で武装していた。イタリアはホチキス砲とヴィッカース砲を搭載し、オスマン帝国海軍はノルデンフェルト砲を搭載していた。^[9]

3ポンド砲を装備したイタリアの艦艇には以下のものがある。

ホッチキス 2½ パウンダー ヤマノウチ Mk I
タイプ	艦砲
原産地	フランス
サービス履歴
使用者	大日本帝国
戦争	日露戦争
生産履歴
デザイナー	オッチキス社
設計	1894
メーカー	エルズウィック兵器会社
生産	1894
建造数	253
バリエーション	エルズウィック: Mk I、Mk II、Mk III 山之内: Mk I
仕様
質量	127 kg (280 ポンド)
長さ	1.55 m (5 フィート 1 インチ)
バレルの 長さ	1.4 m (4 フィート 7 インチ) 30 口径
シェル	固定式QF 47 × 131R 弾: 1.12 kg (2.5 lb)
口径	47 mm (1.9 インチ)
逆子	垂直スライドウェッジ
銃口速度	432メートル/秒（1,420フィート/秒）[10]

日本は1880年代にオチキス3ポンド5連装砲を採用し、後にもっとシンプルな単連装速射砲を採用した。日本版の3ポンド砲は山之内砲と呼ばれ、イギリスの同等品とほぼ同じものだった。^[4] 日本はまた、エルズウィック製の類似の30口径2.5ポンド砲、山之内Mk Iも保有していた。日露戦争中、両軍の艦船はオチキス3ポンド砲で武装していた。日本軍はこれが効果的でないと判断し、戦後撤去した。

3ポンド砲を装備した日本の艦艇には以下のものがある。

ポーランドの47mmホチキス砲はwz.1885砲と呼ばれ、第一次世界大戦後にポーランド海軍が最初に受領した艦艇、例えば旧ドイツ軍の魚雷艇や掃海艇に使用された。第二次世界大戦の頃までに、ほとんどの艦艇は交換されていたが、1939年9月のケンパ・オクシフスカの戦いでは、陸上沿岸防衛部隊が即席の固定砲台に取り付けて戦闘に使用した。 ^{[11] [ページが必要]}

ルーマニア海軍はシュコダ製の砲を使用した。この砲はルーマニアのミハイル・コガルニセアヌ級モニター艦の副砲、後に三次砲として使用された。また、この砲はカピタン・ニコラエ・ラスカル・ボグダン級多目的装甲艇の主砲としても使用され、8隻の艇それぞれに砲1門が搭載されていた。^{[12] [13]}

47 mm L/43 ホチキス
タイプ	艦砲
原産地	フランス
サービス履歴
使用者	ロシア帝国
戦争	日露戦争 第一次世界大戦 ロシア内戦
生産履歴
デザイナー	オッチキス社
設計	1883
メーカー	オブホフ国立工場
生産	1888
仕様
質量	砲: 235 kg (518 ポンド)
長さ	2メートル（6フィート7インチ）
バレルの 長さ	1.5 m (4 フィート 11 インチ) 43 口径
シェル	弾丸: 1.53 kg (3.4 ポンド)
口径	47 mm (1.9 インチ)
逆子	垂直スライドウェッジ
標高	-23°～+25°
トラバース	360°
発射速度	25回転
銃口速度	701 m/s (2,300 フィート/s)
最大射程距離	4.5 km (2.8 mi) 10° [14]

ロシアは1880年代にオチキス3ポンド5連装回転式砲を採用し、後にそれほど複雑ではない単連装の43口径速射砲を採用した。5連装砲は1889年に就役したエカテリーナ2世級戦艦に装備されていたが、1892年までに戦艦ドヴェナドサト・アポストロフとその後継艦は単連装砲を搭載していた。1888年、オブホフ国営工場でロシア版のライセンス生産が開始された。^[15] 日露戦争中、両軍の艦艇はオチキス3ポンド砲で武装していたが、日本の魚雷艇に対して効果がないと判明し、戦後第一線の軍艦から外された。 1910年に就役したエフスタフィ級は対空砲の搭載を中止したが、第一次世界大戦中に巡視船や河川船舶に装備され、 1917年までに少なくとも62門が対空砲に改造された。 ^[14]

3ポンド砲を装備したロシアの艦艇には以下のものがある。

1886年にこの砲は、エルズウィック兵器会社によってライセンス生産されたオードナンスQF 3ポンドホッチキス砲としてイギリス海軍に採用された最初の近代的な速射砲（QF）であった。^[16]

第一次世界大戦中期までにホチキス砲は時代遅れとなり、徐々により強力なオードナンスQF 3ポンドヴィッカース砲に置き換えられていった。生産された2,950門のうち、1939年の時点でまだ1,948門がイギリス海軍で使用されていたと推定されている。^[17] この砲は入手しやすく、単純で軽量であったため小型船舶で使用され続け、後に多くが商船で再配備され、第二次世界大戦では補助任務に使用されたり、 1950年代まで礼砲や射撃訓練用の縮射砲として使われた。第二次世界大戦初期には、現代のQF 6ポンド10 cwt砲が使用可能になるまで、この砲は大英帝国周辺の港湾でも使用され、モーター魚雷艇の侵入に備えた。1990年代後半にジブラルタルから運ばれた2門は、フォークランド諸島のビクトリーグリーンで礼砲として今も使用されている。

QF 3ポンドホチキス砲を装備したイギリス海軍の艦艇には以下のものが含まれます。

アメリカ海軍は複数のメーカーの3ポンド砲を複数使用しており、資料から特定の艦艇がどのタイプを搭載していたかを判断するのは困難である。ホチキス3ポンド5連装回転砲と単連装速射単発ホチキス3ポンド砲が使用された。資料ではどちらも速射型（RF）と呼ばれている。米西戦争では両陣営の艦艇がホチキス3ポンド砲を装備していた。第一次世界大戦までに第一線の軍艦から外されたが、一部の3ポンド砲は哨戒艦艇に装備され、第二次世界大戦中も少数の兵器がそれらの艦艇で使用された。^{[1] [17]}

3ポンド砲に使用できる最も一般的な弾薬は、低威力の鋼鉄弾と一般的なリダイト弾でした。第二次世界大戦では、より高威力の高性能爆薬弾が製造されました。

•
  パリ国立海洋博物館所蔵の、フランス軍が使用した「弾性フレーム」マウント（アフタクリノリン）の銃の模型。
•
  香港の銅鑼湾にある正午の大砲
•
  ARA リベルタッドに搭載された4門のQF3ポンドホチキス砲のうち2門
•
  野戦用馬車に積まれたロシアのホチキス砲。 砲兵、工兵、通信部隊の軍事歴史博物館。ロシア、サンクトペテルブルク。
•
  1942 年、ポート ジャクソンの 3 ポンド沿岸防衛砲。
•
  1917 年、ルノー装甲車に搭載されたロシアの 3 ポンド砲。
•
  ロシア帝国の巡洋艦ロシア。左下/右下に 3 ポンド砲があります。
•

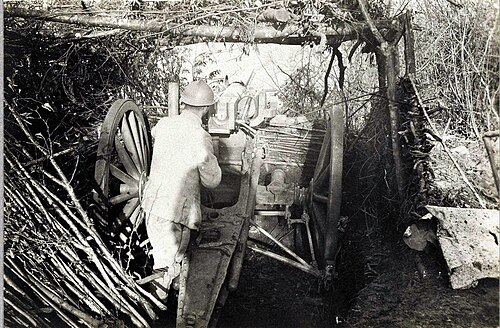

  90 mm 砲を搭載したフランスの 3 ポンド砲。

• 香港のコーズウェイベイにあるジャーディン・ヌーンデイ・ガン。
• オーストラリア、クイーンズランド州マンリーにあるロイヤル・クイーンズランド・ヨット隊の銃。^[20]
• フランス、オー＝ラン県ウフハイムのアシェンバッハ砲台に「弾性フレーム」に取り付けられた2門の大砲。 ^[21]
• オーストラリア、ビクトリア州、クイーンズクリフ砦の多数の砲台による礼砲。
• アルゼンチン海軍の訓練船として使用されている大型帆船 リベルタッド号には4門の大砲があり、礼砲台や多目的防御として完全に機能している。^[22]
• HMS ドレイクで儀式用に使用された3門の大砲。
• ブロックハウス砦で儀式の目的で使用された4丁の銃。
• 国立アメリカ海軍博物館には、海軍砲工場で製造された 1910 年の真鍮製照準器とスライドが展示されています。

• QF 3ポンド砲 ノルデンフェルト : ノルデンフェルト相当
• QF 3ポンドヴィッカース砲 : ヴィッカース砲相当
• 5 cm SK L/40砲 ：ドイツ同等
