リボルバー砲

リボルバー砲は、航空機の銃として一般的に使用される自動大砲の一種です。リボルバー拳銃と同様に、複数のチャンバーを備えたシリンダーを使用して、装填、発射、排出のサイクルを高速化します。一部の例では、装填プロセスをさらに高速化するために、動力駆動式もあります。回転式大砲とは異なり、リボルバー砲には単一の砲身しかないため、回転重量は低くなります。自動リボルバー砲は、さまざまなメーカーによって製造されています。

歴史

先駆者

初期の先駆者は、 1718 年のパックル銃で、手動で操作する大型のフリントロック式リボルバー銃でした。設計のアイデアは非現実的で、18 世紀の技術が実現できる範囲をはるかに超えていました。

19 世紀には、エリシャ・コリアーとその後のサミュエル・コルトがリボルバーアクションを使用して拳銃に革命をもたらしました。

アラバマ州モービルのウィリアム A. アレクサンダーは、ウェインガード大尉の設計に基づいて速射砲を発明しました。ウェインガード大尉とハンリー潜水艦の建造にも携わりました。この砲はガトリング砲の原型でした。アラバマ州モービルで製造され、モービル防衛に初めて使用されました。南軍がモービルから撤退しなければならなくなったとき、彼らはそれをマグノリア号に積み込み、さらに内陸へ輸送して上流で使用させました。北軍が追い上げてきたため、南軍は砲を船外に押し出し、彼らの手に渡らないようにしました。北軍は水中にあった砲を発見し、引き上げました。1864年、アレクサンダーは速射砲の1つを製作するためにサウスカロライナ州チャールストンからアラバマ州モービルに呼び戻されました。

アメリカ連合国はピーターズバーグ包囲戦で、手動で回転する薬室を備えた2インチ5連発リボルバー砲を1門使用した。^{[1]この砲は1865年4月27日に}バージニア州ダンビルで北軍に捕獲された。^[2]

19 世紀後半のオチキス回転砲は、現代的な意味での回転式砲ではなく、むしろ回転式砲であり、複数の砲身を備え、異なる砲身で並行して弾の装填と排出の操作が可能であった。

1905年、CMクラークは最初の全自動ガス作動式回転式チャンバー銃の特許を取得^[3]したが、当時彼の設計は無視された。クラークの特許は、マキシム銃やブローニング銃のような往復動式自動小銃の人気がピークに達したときに取得された。^[4]

1932年、ソ連のShKAS機関銃、7.62mm口径の航空機兵器は、12発装填可能な単銃身単薬室のリボルバー式給弾機構を採用し、毎分1,800発を優に超える発射速度を達成した。1939年の特別試験版では毎分3,000発という発射速度を達成し、すべて内部ガス作動式再装填で作動した。1945年までにソ連軍用航空機の武装として約15万丁のShKAS兵器が製造された。^[5]

1935年頃、シリン、ベレジン、モロゼンコは、リボルバー設計を使用した6000rpmの7.62mm航空機機関銃、SIBEMAS（СИБЕМАС）の開発に取り組んだが、これは放棄された。^[6]

モダンな

最初の実用的なリボルバー砲が登場したのは1940年代半ばになってからでした。^[7]

典型的な回転式大砲は第二次世界大戦のモーゼルMK 213で、現在のほぼすべての兵器はこれをベースにしている。しかし、発射速度と銃口初速の向上が中程度にしか見られなかったこと、銃身の過度の摩耗、そして連合軍によるドイツ産業への爆撃の影響など、さまざまな問題があったため^{[8] 、戦争の終わりには20 mm MG 213または30 mm MK 213の試作機（V1からV5）が5つしか完成していなかった}^[8] 。戦後間もなく、未完成の兵器とそれに携わった技術者たちは連合国に接収され、開発が続けられた。イギリスとフランスの両国はMK 213の30 mmバージョンに取り組み、それぞれADENとDEFAを製造した。スイスはエリコンKCAを製造した。アメリカのM39砲は20mmバージョンを使用し、わずかに長い102mm薬莢に再装填された。これはMK213の82mmとイスパノ・スイザHS.404の110mm薬莢の中間の長さである。ADEN/DEFAの基本兵器の数世代がそれに続き、1970年代までほとんど変更されなかった。^[9]

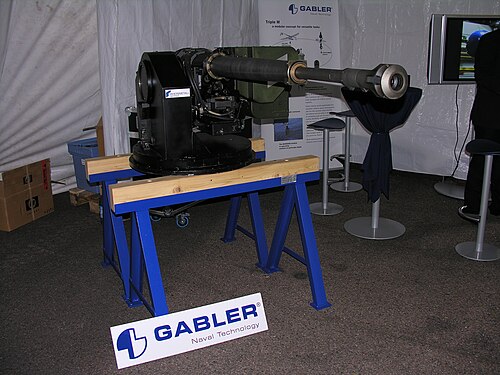

その頃、 NATO 25 mm 口径規格の提案とモーゼル 27 mm 弾に基づく新世代の兵器が開発されました。代表的な例がモーゼル BK-27です。1980 年代には、フランスが新世代の電動リボルバー砲GIAT 30 を開発しました。ラインメタル RMK30 は、ガスを後方に排出して反動をなくすなど、GIAT システムをさらに改良しています。

対空用に、より大型の実験兵器も開発されてきた。英スイス製の双銃身単薬室の42mmエリコンRK421（コード名「レッドキング」）や、単銃身の「レッドクイーン」などであるが、いずれも開発中に中止された。^{[10]実戦投入された最大のものは}、ラインメタルのミレニアム35mm艦砲システムである。

ソ連の回転式機関砲は、西側のものほど一般的ではなく、特に航空機では一般的ではない。ソ連の回転式機関銃の機構は1944年に特許を取得している。^[11] ほとんど知られていなかったリヒターR- 23は、一部のTu-22モデルにのみ装備されていたが、後にTu-22Mの2連装のガスト機関銃グリャゼフ・シプノフGSh-23に取って代わられた。リヒターR-23は、宇宙ステーションのサリュート3から発射されたという特徴がある。ソ連海軍も、 AK-230砲塔に2連装で搭載されることが多い、NN-30という回転式の設計を採用している。

特徴

このタイプの自動大砲は、複数のチャンバーを備えたシリンダーに単一の砲身を結合し、リボルバーの原理を使用して、複数の弾丸の装填、発射、排出のサイクルを加速し、同じ口径の従来の大砲と比較して非常に高い発射速度を実現します。

回転式機関砲と比較して

自動回転式砲は、通常、回転式砲よりも最大持続発射速度が低くなります^[12]。これは、砲身だけで毎発発射しなければならないため、砲身にかかる熱負荷がはるかに高くなるためです。回転式機関砲は、最大毎分10,000発の発射速度が可能であり (グリャゼフ・シプノフ GSh-6-23など)、回転式機関砲は、最大毎分2,500発の発射速度が可能です ( GIAT 30など)。ただし、回転式機関砲は、通常、回転式機関砲よりもはるかに軽量に作ることができ、必要な支持具や取り付け金具が少なくて済みます。回転式機関砲は、複数の砲身と砲尾のアセンブリ全体を回転させますが、同じ口径のバージョンでは、比較すると数百キログラム重くなることがあります (ただし、発射される弾丸1発あたりの重量は回転式の方が低くなります)。^[12]回転式機関砲の発射速度は砲身群の回転速度に直接関係している。砲身群を加速するには通常、大きな外部電源が必要となるため、最大発射速度をすぐには得られない。さらに、回転式機関砲は複数の砲身がさまざまな速度で回転することで生じる分散により、精度が低下する。回転式機関砲の設計上、こうした問題はまったくない。

例

参照

参考文献

^ Chinn, George M. (1951年1月1日)。『機関銃：手動、自動、空中連射兵器の歴史、進化、開発』第1巻。ワシントンDC、米国：米国海軍省兵器局。p . 46。ISBN 9781258052447. OCLC 185376830 –米国政府印刷局経由。
^ McFall, F. Lawrence Jr. (2001).南北戦争におけるダンヴィル. リンチバーグ、バージニア州、米国: HE Howard, Inc. p. 107. ISBN 978-1561901197. OCLC 48461554.
^ 米国特許 794852、チャールズ・M・クラーク、「速射銃」、1905 年 7 月 18 日公開、1905 年 7 月 18 日発行
^ Chinn, George M. (1955 年 1 月 1 日)。「X、XI」。機関銃: 自動発射機構と関連部品の設計分析。第 4 巻。ワシントン DC、米国:米国海軍省兵器局。pp. 178–209。AS IN B000JX5F5S –米国政府印刷局経由。
^ McCollum, Ian (2013年1月9日). 「Russian ShKAS Aerial Gun」. Forgotten Weapons . アリゾナ州ツーソン、米国。2021年5月14日時点のオリジナルよりアーカイブ。 2022年5月28日閲覧。
^ ボロチン、デヴィッド N. (1995)。イストリヤソビエツコゴストレルコヴォゴオルジヤイパトロノフ История советского стрелкового оружия и патронов[ソ連の小火器と弾薬の歴史]。軍事歴史図書館（ロシア語）。Полигон [Polygon]。p. 235。ISBN 5-85503-072-5。
^ ウィリアムズ、アンソニー G. (2000 年 8 月 31 日)。ラピッドファイア: 陸軍、海軍、空軍向けの自動砲、重機関銃、およびその弾薬の開発。ウェストサセックス、イギリス: Airlife。p. 50。ISBN 978-1-84037-435-3. OCLC 1109578149.
^ ab 第2巻第3部、ハンター兵器、30mm ADEN砲、ロケット弾、空対空ミサイル、爆弾など。pp. 2～6。
^ 「[無題]」(PDF) 。1955年1月28日。109ページ。 2019年8月12日時点のオリジナル(PDF)よりアーカイブ。 2018年2月11日閲覧– FlightGlobal経由。
^ ウィリアムズ、アンソニー・G.「赤の女王と自警団」。www.quarry.nildram.co.uk /。2011年5月20日時点のオリジナルよりアーカイブ。2022年5月28日閲覧。
^ “Pulemet s barabannym kamernym piganiem AI Konvalova. 1944 g.” Пулемет с барабанным камерным питанием А.И. Коновалова。 1944年[ドラム缶給弾AIコノヴァロフを備えた機関銃。 1944]（ロシア語）。モスクワ、ロシア:連邦記録庁。 2012 年 8 月 28 日のオリジナルからアーカイブ。2013 年7 月 26 日に取得。
^ ab Carel, Maj. Dennis C. (1987年5月7日). 学生レポート: 航空ガトリング砲の歴史(PDF) . アメリカ空軍指揮幕僚大学. pp. 14–16. 87-0415. 2019年5月12日時点のオリジナルよりアーカイブ(PDF) . 2022年5月28日閲覧。
