QF 6ポンド砲 ホッチキス

QF 6ポンド砲 ホッチキス

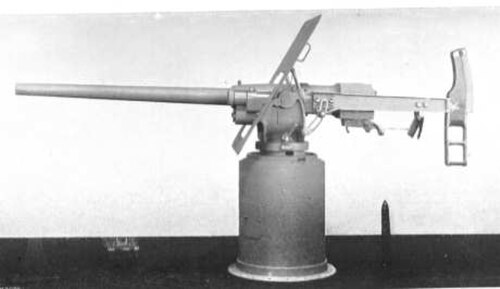

反動マウントを装備した初期のエルスウィック砲
タイプ	艦砲 沿岸防衛砲 戦車砲
原産地	フランス
サービス履歴
使用中	1885–1990
使用者	ユーザーを見る
戦争	戦争を見る
生産履歴
デザイナー	オッチキス社
設計	1883
メーカー	エルズウィック
生産	1884
建造数	3,984 (イギリス)
バリエーション	40～58口径
仕様
質量	821–849ポンド（372–385 kg）の砲身と砲尾[1]
長さ	8.1 フィート (2.5 メートル)
バレルの 長さ	7.4フィート（2.3メートル）40口径
シェル	57x307R; 弾薬セクションを参照
口径	57ミリメートル（2.244インチ）
逆子	垂直スライドブロック
反動	ハイドロスプリング、4インチ
標高	マウントに依存
発射速度	25 / 分[2]
銃口速度	1,818フィート/秒（554メートル/秒）[3]
有効射程距離	4,000ヤード（3,700メートル）[4]

オードナンスQF オチキス 6 ポンド砲Mk I および Mk II、またはQF 6 ポンド 8 cwtは、魚雷艇や後には潜水艦などの新しい小型で高速な船舶に対する防御を目的として 1885 年に導入された、長寿命の軽量57 mm艦砲のシリーズです。ライセンスに基づいて製造された多くの派生型があり、長さは 40 口径から 58 口径まで及びましたが、40 口径が最も一般的なバージョンでした。

6ポンド砲は多くの国の海軍で広く使用され、紛争では双方が使用することが多かった。魚雷の発射方式と性能の進歩により、6ポンド砲は急速に時代遅れとなり、ほとんどの大型軍艦ではより大型の砲に置き換えられた。このため、第一次世界大戦中は沿岸防衛砲、初の戦車砲、即席または専用のHA/LA砲架に搭載された対空砲として陸上で使用された。第二次世界大戦中、 6ポンド砲は小型軍艦の武装や沿岸防衛砲として再び使用された。6ポンド砲を搭載した最後の艦艇はアイスランド沿岸警備隊のエーギル級沖合哨戒艦艇^{[要出典]で、1990年に}ボフォース 40mm L/60機関砲に置き換えられた。

アルゼンチンは1890年代に、イタリアから購入した4隻のジュゼッペ・ガリバルディ級 装甲巡洋艦に40口径のオチキス6ポンド砲を採用した。当時、アルゼンチンはチリと海軍の軍拡競争を繰り広げていた。このクラスの最後の艦艇は1954年8月2日に退役した。6ポンド砲を装備したアルゼンチンの艦艇は以下の通り。

• ARAヘネラル・ベルグラーノ
• ARA ガリバルディ
• ARAプエイレドン
• ARA サンマルティン

ブラジルは1890年代に40口径のオチキス6ポンド砲を採用し、沿岸防衛艦、防護巡洋艦、魚雷砲艦の武装とした。ブラジルはまた、少数ながら競合するノルデンフェルト6ポンド砲も使用した。最後に退役したブラジル艦は、1936年の沿岸防衛艦マーシャル・フロリアーノである。かつてのブラジル沿岸防衛艦マーシャル・デオドロは1924年にメキシコに売却され、アナワクと改名され、1938年に退役した。

• マーシャル・デオドロ級沿岸防衛艦
• ブラジルの巡洋艦レプブリカ
• ブラジルの巡洋艦アルミランテ バローゾ
• ブラジルの魚雷砲艦チラデンテス

チリは1890年代に40口径のホチキス6ポンド砲を採用し、戦艦、装甲巡洋艦、および数隻の防護巡洋艦を武装した。これらの艦艇の最後の1隻は1933年に退役した。

• チリの戦艦キャピタン プラット
• チリ巡洋艦エスメラルダ
• チリの巡洋艦プレジデンテ・エラズリス
• チリの巡洋艦 Ministro Zenteno
• チリの巡洋艦オイギンス
• チリの巡洋艦プレジデンテ ピント

中国は1880年代にホチキス6ポンド砲を採用し、防護巡洋艦の武装とした。日清戦争中、両陣営の艦艇はホチキス6ポンド砲で武装していた。残存する6ポンド砲は日清戦争と第二次世界大戦中に中国の砲艦や補助艦艇に搭載されて使用された。

• 知源級巡洋艦
• 中国巡洋艦静源

6ポンド砲はフランス発祥であるにもかかわらず、フランスでは広く使用されなかった。イギリスがQF 3ポンドオチキス砲をより大型の6ポンド砲と組み合わせたのと同様に、フランスも3ポンド砲をより強力な1891年型65mmカノン砲と組み合わせることが多かった。この砲は英語の出版物では9ポンド砲と呼ばれることもある。第二次世界大戦中、自由フランス海軍のフラワー級コルベット艦（アコニット、コマンダント・ドログー、コマンダント・デトロワ、コマンダント・デスティエンヌ・ドルヴ、ミモザ、ルノンキュール、ロゼリス）のいくつかは、 2門の6ポンド砲を装備していた。

1929年から1940年にかけてアイルランド軍が使用したヴィッカースMk.D戦車1台に6ポンド砲が搭載されました。1940年に戦車が廃棄された際に砲は取り外され、対戦車兵器として使用されました。

イタリアは1886年に40口径のオチキス6ポンド砲を採用し、装甲巡洋艦、戦艦、防護巡洋艦、水雷艇、水雷巡洋艦の武装とした。また、競合する43口径のノルデンフェルト6ポンド砲も採用し、1909年までにノルデンフェルトがオチキス砲に取って代わった。^[5] これは、ノルデンフェルト砲をオチキス砲に置き換えたイギリスとは逆の展開であった。

日本は1880年代に40口径のオチキス6ポンド砲を駆逐艦、防護巡洋艦、無防備巡洋艦の武装として採用した。日本製の6ポンド砲は山之内砲として知られ、イギリス製の同等品とほぼ同じであった。^[5] 日清戦争と日露戦争では両陣営の艦艇がオチキス6ポンド砲で武装していた。6ポンド砲は1890年から1920年の間に建造されたほとんどの日本駆逐艦の標準的な副砲および三次砲であり、太平洋戦争の最後まで現役であった。^[6]

ロシアは1904年からフランスから40口径6ポンド砲を購入し、対水雷艇の3ポンド砲と1ポンド砲を置き換え始めた。40口径砲に加え、50口径と58口径砲もオブホフ国立工場でライセンス生産された。^{[5]これらは1905年から1917年にかけて建造された水雷巡洋艦と}潜水艦 に搭載された。 1909年から1910年にかけて、ほとんどの大型水上艦は6ポンド砲を75mm 50口径パターン1892と102mm 60口径パターン1911の砲に置き換え始めた。これは日露戦争での戦闘経験から、6ポンド砲は置き換えた3ポンド砲や1ポンド砲とほとんど変わらないほど効果が薄いことが判明したためである。 1911年から1912年にかけて、沿岸砲として使用するために数門が陸軍に引き渡され、1914年後半には一部が対空砲に改造された。ホチキス砲に加えて、沿岸防衛用の測距砲として使用されたノルデンフェルト砲もあった。ロシア帝国の後継国であるフィンランドは、多数の6ポンド砲を継承し、冬戦争から第二次世界大戦まで沿岸砲の役割で使用した。^[7]

スペインは 1880 年代に、装甲巡洋艦、戦艦、防護巡洋艦、非装甲巡洋艦の武装として、40 口径のホチキス 6 ポンド砲と 42 口径のノルデンフェルト 6 ポンド砲の両方を採用しました。7 隻 (戦艦 1 隻、非装甲巡洋艦 3 隻、防護巡洋艦 3 隻) がホチキス砲を搭載し、11 隻 (非装甲巡洋艦 8 隻、防護巡洋艦 3 隻) がノルデンフェルト砲を搭載しました。米西戦争の両陣営の艦艇は、さまざまな 6 ポンド砲 (ドリッグス シュレーダー、ホチキス、ノルデンフェルト) で武装していました。米西戦争中にアメリカに拿捕され、 1912年にベネズエラに売却されてマリスカル・スクレと改名されるまでUSSイスラ・デ・キューバとして運用されていたスペインの巡洋艦イスラ・デ・キューバは、1940年に退役し、解体された最後の艦船となった。

• 魚雷砲艦デストロクター
• アルフォンソXII級巡洋艦
• イスラ・デ・ルソン級巡洋艦
• スペイン戦艦ペラヨ

英国は40口径（すなわち90インチ砲身）版をオードナンスQFホチキス6ポンド砲^[a] Mk IおよびMk II、またはQF 6ポンド8 cwtとして採用した。これはエルズウィック・オードナンス社によってライセンス生産された。これらはもともと1870年代後半に就役し始めた新しい（蒸気駆動の）魚雷艇に対抗するために1885年以降に搭載された。

イギリスは、QF 6ポンド砲ホチキスと同時に、競合する42口径オードナンスQF 6ポンド砲ノルデンフェルトも採用したが、イギリス海軍はノルデンフェルトの特殊な弾薬と信管に満足しなかった。1900年に信管の欠陥により弾薬船が爆発したことを受けて、イギリスはノルデンフェルトの信管をホチキスの設計に置き換え、ノルデンフェルト砲は段階的に廃止され、代わりにホチキス砲が導入され、1919年までに時代遅れと宣言された。^[8]

1885年に最初に製造されたオチキスMk Iは、砲身、ジャケット、ジャケット前面にねじ止めされたロックフープを備えた組み立て式砲であった。Mk Iには反動装置がなかったが、1890年のMk IIでは一対のハイドロスプリングシリンダーを備えた油圧反動機構が導入された。 ^[9]第一次世界大戦 中、海軍はさらに多くの砲を必要とし、製造を簡素化するためにオートフレッティングのモノブロック砲身バージョンが開発され、「6ポンド単筒」と呼ばれた。当初、これらの砲は特別な下方装薬でのみ発射が許可されていたが、1917年にMk I+++としてAチューブで再ライニングされ、標準的な6ポンド砲弾を使用できるようになりました。^[9]

第一次世界大戦後、この砲は戦闘用としては時代遅れとされたが、礼砲や訓練用の短口径砲としては引き続き使用された。生産された3,984門のうち、1939年の時点でまだ1,640門が存在していたと推定されている。^{[10]第二次世界大戦の勃発とともに、残りの砲は対潜水艦防衛、} Eボート防衛、沿岸防衛のため に急いで再配備された。仰角-10°から+70°の、新しい無反動Mk VI、Mk VI*、Mk VI**砲架が製造された。これらの砲架は、フェアマイルDモーター砲艦、モーターランチ、フラワー級コルベットの初期モデルで使用された。^[11]これらのうちいくつかは、1944年後半まで、自動装填装置を備えた最新の6ポンドMk IIA 砲に再武装されなかった。 ^[12]

QF 6ポンドホチキス砲を装備したイギリス海軍の艦艇には以下のものがあります。

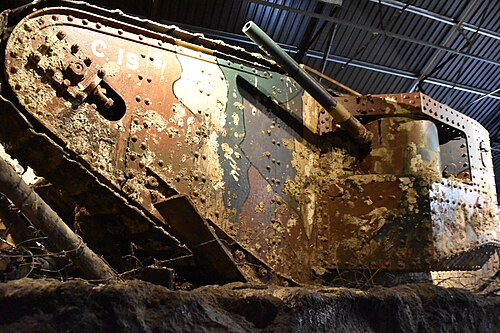

6 ポンド砲は、初期のイギリスのMk I - Mk III戦車の Male 型に装備されました。1916 年、イギリス陸軍は新しいクラスの武器を迅速に提供しなければならないという困難に直面しました。既存のホチキス 6 ポンド艦砲は、ニーズ (十分な高爆発性の砲弾を備えた戦車のスポンサーに収まるほどコンパクトな武器)に最も近いように思われました。スポンサーごとに 1 門の砲が搭載され、つまり Male 戦車 1 台につき 2 門の砲が前方または側面に射撃可能でした。機関銃のみを装備した戦車は「Female」と指定されました。

この砲は実用には長すぎることが判明した。戦車が不整地を走行する際に砲身の先端が地面やその他の障害物に接触する可能性があるためである。イギリス軍は砲の位置を変えるのではなく短くすることを選択し、1917年にマークIV戦車以降ではより短いQF 6ポンド砲 6 cwt ホチキスに置き換えた。

第一次世界大戦初期のイギリスには専用の防空砲が存在せず、1916年までにイギリスの主要施設に近接防空用の高角度台座に最大72門の6ポンド砲^[13 ]が取り付けられた。これらの砲は終戦時にこの役割で使用されていたとは記載されていないが^[10] 、これはおそらくドイツ軍の爆撃が砲の射程範囲外となる比較的高い高度から行われたためと考えられる。

アメリカ海軍と陸軍におけるホチキス6ポンド砲（米国ではクイックファイアーではなくラピッドファイアー砲と呼ばれた）の歴史は複雑である。この砲は別のメーカーの設計と組み合わせて使用​​され、主なライバルはドリッグス・シュローダー6ポンド砲であった。奇妙なことに、造船および海軍供給会社であるクランプ＆サンズ社は、ホチキスとドリッグス・シュローダーの両方を製造するライセンスを所有しており、両方を並行して海軍に販売した。1890年代前半はホチキス型の砲が生産で優位に立っていたようだが、1895年までにはドリッグス・シュローダーが大量に生産され、かなりの数の新規就役艦に装備されるようになった。海軍による当初の購入は毎年小ロットで、小型兵器で見られるような大量生産は行われなかった。海軍はホッチキス砲とドリッグス・シュローダー砲の弾薬が同一であることを確認した。

1895年までに就役した新型の装甲巡洋艦では、ドリッグス・シュローダー砲が主流であったことは疑いようがない。しかし、 1895年に就役した二等戦艦テキサスは、ドリッグス・シュローダー砲10門とホチキス砲2門の6ポンド混合砲を搭載していた。 装甲巡洋艦メインは、ドリッグス・シュローダーとホチキスの混合1ポンド砲を搭載していたが、ドリッグス・シュローダー6ポンド砲のみを搭載していた。ドリッグス・シュローダー6ポンド砲のみを搭載していたことが知られている艦艇には、オリンピア、ブルックリン、ニューヨーク、コロンビアがある。問題の艦艇の特定の砲の写真から、戦艦USS インディアナ、USS オレゴン、USS アイオワはホチキス6ポンド砲のみを搭載し、USS マサチューセッツはドリッグス・シュローダー砲を搭載していたようです。保存されているUSS オリンピア （C-6）は、8インチ砲とは異なり、ドリッグス・シュローダー6ポンド砲を保持しています。この艦はフィラデルフィアのインディペンデンス海港博物館に所蔵されています。

1910年以降、アメリカ海軍の艦艇では6ポンド砲が3インチ/50口径砲に置き換えられた。 ^{[14]しかし、}アメリカ沿岸警備隊のカッター、砲艦、掃海艇 などの小型艦艇では、第一次世界大戦から第二次世界大戦までの数年間、6ポンド砲を使い続けた。

アメリカ陸軍は、当時の文献では「2.24インチ砲」と呼ばれているホチキス6ポンド砲も使用していた。沿岸の要塞と港湾の主防衛者として、アメリカ陸軍は、特に1890年代に歩兵に対する陸上防衛が検討されていたため、沿岸砲台を補うために軽量の砲を必要としていた。^[b]陸軍は海軍と同様に実験段階にあり、議会の数十年にわたるケチの後に軍事予算が拡大していた時代に、新兵器をテストしていた。

米陸軍と米海軍はどちらも「マーク」システムを使用していたが、異なる兵器にその名称を割り当てていたようだ。文献によると、アメリカン・オードナンス・カンパニーが製造し、マーク II およびマーク III と名付けられたドリッグス・シュローダー銃は、ドリッグス・シーベリーのM1898 および M1900 と名付けられた武器とともに採用された。1898 年から 1901 年にかけて、合計 97 の武器が調達された。20 の M1898、40 の M1900、10 のマーク II、および 27 のマーク III 銃である。しかし、17 の M1898 と 10 のマーク II 銃はすべて、1898 年の米西戦争で陸軍の兵員輸送に使用するために譲渡され、地上での使用には 70 の武器が残った。陸軍の6ポンド砲の砲架はM1898およびM1898（改良型）「城壁砲架」または「胸壁砲架」と呼ばれ、ピントル砲架に固定できる金具が付いた車輪付きの台車であった。^[15]別の資料では多少異なる数字が使われている。^[16] 一般的に、これらの砲は主要な砦ごとに2門支給され、最終的にその多くが砦の旗竿の礼砲となった。 ^[16] 1915年から1919年の土地防衛計画の一環としてハワイのフォート・ルガーに12門が配備され、他の数門はこの計画の下でフィリピンに配備された。 ^[17]

6ポンド砲は固定式QF 57x307R弾を発射した。1発の弾丸の重量は9.7ポンド（4.4kg）、砲弾の重量は6ポンド（2.7kg）であった。6ポンド砲で使用できる最も一般的な弾薬は、榴散弾、鋼鉄、および一般砲弾であった。第二次世界大戦では、より威力の高い高性能爆薬弾が製造された。

•
  Mk XIV および XIII 鋼弾丸と Mk V 砲弾、1914 年
•
  1891年のMk II砲弾を使用した一般的な砲弾
•
  QF 6ポンド砲一般砲弾 1891年のクローズアップ。
•
  Mk II 砲弾ベース、信管穴が見える
•
  Mk IV ベース雷管
•
  1893 年の 6 ポンド砲弾のラベル

•
  QF 6ポンド砲のホチキス図。
•

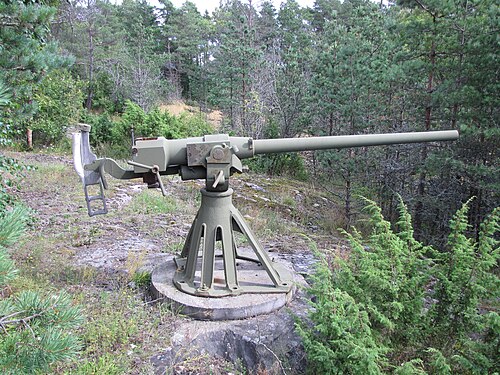

  フィンランドのクイヴァサーリにある 45 口径 6 ポンド砲。この砲の刻印から、コネチカット州ブリッジポートのドリッグス・シーベリー社で製造されたことがわかります。
•
  フィンランドのクイヴァサーリにあるロシアの 58 口径 6 ポンド砲。
•
  捕獲したMk II 戦車とドイツ軍。戦車左側のスポンサーから突き出ている砲身の扱いにくい長さがわかる。
•
  6ポンド対空砲を搭載したロシアのオースティン・プチロフ装甲車。
•
  USSオレゴンに乗船した6ポンド砲と乗組員。

• エルズウィック兵器会社
• オブホフ国立工場
• ウィリアム・クランプ＆サンズ

• 日清戦争
• 米西戦争
• 日露戦争
• 伊土戦争
• 第一次バルカン戦争
• 第二次バルカン戦争
• 第一次世界大戦
• ロシア内戦
• 日中戦争
• 冬戦争
• 第二次世界大戦
• タラ戦争

• 台座マウントMk Iに取り付けられた6ポンドQF連装砲Mk I、ベルモント砲台、フォートロッドヒル、ビクトリア、ブリティッシュコロンビア州^{[18] [19]}
• 6 ポンド QF 砲 Mk I (#502 ホッチキス) 1 門、駐屯地車両 Mk I** (ホッチキス コーン マウント)、フォート ロッド ヒル、ビクトリア、ブリティッシュ コロンビア州
• 6 ポンド QF 砲 Mk I (砲身のみ) 1 門、フォート ロッド ヒル、ビクトリア、ブリティッシュ コロンビア州
• 台座マウント Mk I (5110) に取り付けられた 6 ポンド QF 砲 Mk I (13980 および N1584) 1 門、ベイ ストリート武器庫、ビクトリア、ブリティッシュ コロンビア州
• 6ポンドQF砲Mk III 1門（車輪付き台車に搭載）、ニューヨーク州マティタックの私設戦車博物館^[19]
• 6ポンドQF砲Mk III 1門（車輪付き台車に搭載）、バージニア戦争博物館、バージニア州ニューポートニューズ^[19]
• ミシガン州プリマスの退役軍人記念公園にある車輪付き台車に乗った6ポンドQF砲1門^[16]
• アイオワ州マクオケタ、車輪付き台車に乗った 6 ポンド QF 砲 M1900 1 門
• USS オリンピア （C-6）に搭載された6ポンドRF砲（ドリッグス・シュローダー）数門、フィラデルフィア独立海港博物館
• 反動砲台に取り付けられた 1892 年型 6 ポンド QF 砲 3 門、ブエノスアイレス、アルヘンティーノ ヨット クラブ
