天文時計

天文時計、ホロロギウム、またはオルロイは、太陽、月、黄道十二星座、時には主要な惑星の相対的な位置などの天文学的な情報を表示するための特別な機構と文字盤を備えた時計です。

この用語は、時刻に加えて天文情報を表示する時計を指すために広く使用されています。これには、太陽と月の位置、月齢と月の満ち欠け、黄道上の太陽の位置と現在の星座、恒星時、および日食を示す月の交点などのその他の天文データ、または回転する星図が含まれます。この用語を、天文台で使用される高精度だがそれ以外は普通の振り子時計である天文レギュレータと混同しないでください。

天文時計は通常、地動説モデルを使用して太陽系を表します。文字盤の中央には、太陽系の中心に位置する地球を表す円盤または球が描かれていることがよくあります。太陽は金色の球体で表現されることが多く (紀元前 2 世紀のアンティキティラ島の機械に最初に登場したように)、 24 時間アナログ文字盤の周りを 1 日に 1 回地球の周りを回転します。この見方は、日常の経験と、コペルニクス以前のヨーロッパ の哲学的世界観の両方と一致していました。

アンティキティラ島の機械は、最古のアナログコンピュータであり、天文時計の前身です。複数の歯車と歯車列の複雑な配置により、太陽、月、惑星の位置を決定したり、日食やその他の天文現象を予測したり、オリンピックの日程を追跡したりする機能を実行できます。^[1] 2011年と2012年の研究により、専門家の研究者グループは、ヨーロッパの天文時計はアンティキティラ島の機械の技術から派生したものであると仮定しました。^[2]

11世紀、宋代の中国の時計学者、機械技術者、天文学者であった蘇宋は、開封市の時計塔に水力駆動の天文時計を作った。蘇宋は、時計塔と天球儀を機能させるために、脱進機機構と最古の無限動力伝達チェーン駆動を組み込んだことで知られている。同時代のイスラムの天文学者や技術者も、天文台で使用するためにさまざまな高精度の天文時計を製作した。^{[3] [4] [5]}例として、14世紀初頭のイブン・アル・シャティルによる天文時計がある。^{[6] [7]}

ヨーロッパにおける機械式時計の初期の発展については完全には解明されていないが、1300年から1330年までに機械式時計（水ではなく重りで駆動し、脱進機を使用）が存在していたことは広く認められている。その主な目的は、信号と通知（礼拝や公共行事のタイミングなど）と太陽系のモデリングである。後者は、アストロラーベが天文学者と占星術師の両方によって使用されていたため、必然的な発展であり、回転プレートに時計仕掛けの駆動装置を適用して太陽系の実用的なモデルを作成するのは自然なことであった。プリンストン大学の米国歴史家リン・ホワイト・ジュニアは次のように書いている。 ^[8]

最初の時計のほとんどは、クロノメーターというよりは、宇宙のパターンを示すものでした。明らかに、機械式時計の起源は、記念碑的なプラネタリウム、赤道儀、アストロラーベの複雑な領域にあります。

1330年代にイギリスの数学者で聖職者のリチャード・オブ・ウォーリングフォードがセントオールバンズで開発した天文時計^[9]と、 1348年から1364年の間に中世イタリアの医師で天文学者のジョヴァンニ・ドンディ・デッロロロジオがパドヴァで開発した天文時計^[10]は、このタイプの時計の傑作である。それらはもう存在しないが、その設計と構造の詳細な説明が残っており、現代の複製も作られている。ウォーリングフォードの時計は、太陽、月（月齢、満ち欠け、交点）、恒星、惑星を表示していた可能性があり、さらに運命の輪とロンドン橋の潮の状態を示す表示器を備えていた。ドンディの時計は7面構造で107個の可動部品があり、太陽、月、5つの惑星の位置と宗教的な祝祭日を示していた。^[10]

これらの時計や、それに似た時計は、おそらく設計者が望んでいたほど正確ではなかった。歯車比は精巧に計算されていたかもしれないが、その製造は当時の機械の能力をいくぶん超えており、決して確実に動作することはなかった。さらに、複雑で高度な歯車機構とは対照的に、16世紀までのこれらの時計のほぼすべての計時機構は、単純なバージとフォリオットの脱進機であり、少なくとも1日30分の誤差があった。^{[11] [12]}

天文時計は、教育や情報提供だけでなく、人々に印象づけるためにも、デモンストレーションや展示品として作られました。これらの傑作を製作するという難題は、時計職人が技術力と顧客の富を誇示するために、天文時計を作り続けることを意味しました。ゴシック時代の世界観と一致する、秩序立った天の定めの宇宙という哲学的なメッセージは、天文時計の人気を説明するのに役立ちます。

18 世紀に天文学への関心が高まると、天文時計への関心が再び高まりました。哲学的なメッセージよりも、振り子式時計が表示できる 正確な天文学的情報への関心が高まりました。

それぞれの天文時計は異なりますが、いくつかの共通の特徴があります。^[13]

ほとんどの天文時計には、外側の縁に24 時間表示のアナログ ダイヤルがあり、I から XII、そして再び I から XII と番号が付けられています。現在の時刻は、針の先にある金色のボールまたは太陽の絵で示されます。現地の正午は通常ダイヤルの上部にあり、真夜中は下部にあります。分針はほとんど使用されません。

太陽表示器または針は、太陽の方位角と高度の両方を大まかに示します。方位角 (北からの方位) については、文字盤の上部が南を示し、文字盤の 2 つの VI ポイントが東と西を示します。高度については、上部が天頂で、2 つの VI ポイントと VI ポイントが地平線を定義します (これは、北半球で使用するように設計された天文時計の場合です)。この解釈は、もちろん、春分と秋分のときに最も正確です。

XII が文字盤の上部にない場合、または数字がローマ数字ではなくアラビア数字である場合、時刻はイタリア時間(ボヘミア時間または古いチェコ時間とも呼ばれる) で表示されることがあります。このシステムでは、日没時に 1 時となり、夜通しカウントダウンが続き、翌日の午後までカウントダウンが続き、日没の 1 時間前に 24 時になります。

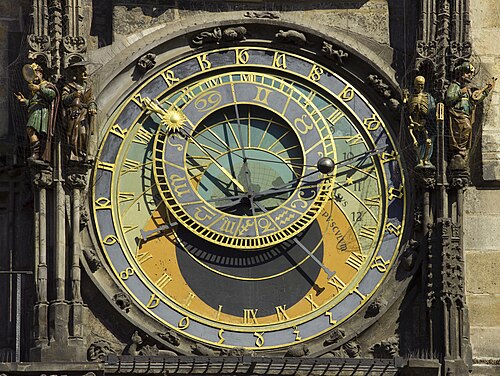

記事の冒頭に掲載されているプラ​​ハの時計の写真では、太陽の針が示す時刻は午前9時頃（ローマ数字のIX）、またはアラビア数字のイタリア時間で13時頃です。

一年は通常、24時間表示のダイヤル内に同心円として配置されるか、または黄道、太陽と惑星の軌道、および地球の軌道面を投影した、ずれた小さな円上に描かれた、黄道の12星座で表されます 。

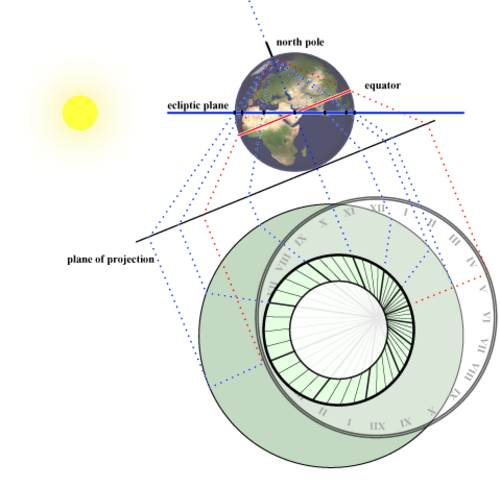

黄道面は時計の文字盤に投影されますが、地球の公転面に対する傾いた回転角度のため、中心からずれて歪んで見えます。立体投影の投影点は北極ですが、アストロラーベでは南極が一般的です。

黄道時計は 23 時間 56 分 (恒星日)で 1 回転するため、時針との位相が徐々にずれ、1 年の間にゆっくりと離れていきます。

日付を見つけるには、時針または太陽円盤が黄道盤と交差する場所を見つけます。これは現在の星座、つまり黄道上の太陽の現在の位置を示します。交差点は、太陽が 1 つの星座から別の星座に移動するにつれて、黄道盤の周りを 1 年の間にゆっくりと移動します。

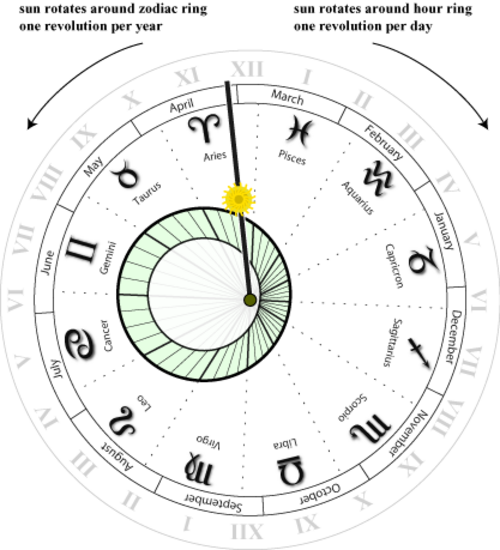

右側の時計の文字盤を示す図では、太陽の円盤が最近魚座を離れ、牡羊座（図案化された羊の角）に移動しました。したがって、日付は 3 月下旬または 4 月上旬です。

黄道十二宮が時針の内側で回転する場合、このリングは時針と揃うように回転するか、または太陽の現在の黄道十二宮を指し示す、1 年に 1 回転する別の針があります。

1 から 29 または 30 までの数字を示すダイヤルまたはリングは、月齢を示します。新月は 0 で、15 日目頃に満月になり、その後 29 または 30 まで欠けていきます。月相は、回転する地球儀または黒い半球、またはその下の波状の黒い形の一部が見える窓によって示されることがあります。

不等時間は、昼間の時間を 12 等分し、夜間の時間をさらに 12 等分した結果です。夏は昼間の時間が多く、夜間の時間が少ないため、12 昼間の時間は夜間の時間よりも長くなります。同様に、冬は昼間の時間が短く、夜間の時間が長くなります。これらの不等時間は、中心から放射状に広がる曲線で示されます。夏の長い昼間の時間は通常、文字盤の外側の端で確認できます。不等時間の時間は、太陽の針と適切な曲線の交点に注目して読み取ります。

占星術師は、太陽、月、惑星が空にどのように配置され、一直線に並んでいるかを重視しました。特定の惑星が三角形、六角形、または正方形の頂点に現れた場合、またはそれらが互いに向かい合ったり隣り合ったりした場合、適切なアスペクトを使用してイベントの重要性を判断しました。一部の時計では、中央のディスク内に共通のアスペクト（三角形、正方形、および六角形）が描かれており、各線にそのアスペクトのシンボルが付けられています。また、合と衝の記号も表示される場合があります。アストロラーベでは、さまざまなアスペクトの角をどの惑星にも並べることができます。ただし、時計では、アスペクトラインを含むディスクを自由に回転させることはできないため、通常は太陽または月のアスペクトのみが表示されます。

北イタリアのブレシアにある時計塔の時計では、文字盤の中央にある三角形、四角形、星が、（おそらく）月のこれらの様相（第 3 相、第 4 相、第 6 相）を表しています。

月の軌道は、地球が太陽の周りを回る軌道と同じ平面上にはありませんが、2 か所で交差しています。月は月に 2 回、黄道面を横切ります。1 回目は黄道面より上に上がるとき、2 回目は約 15 日後に黄道面より下に下がるときです。この 2 つの場所は、月の昇交点と降交点です。日食と月食は、月がこれらの交点のいずれかの近くにある場合にのみ発生します。それ以外のときは、月が高すぎたり低すぎたりして、地球から日食を見ることができないためです。

一部の天文時計は、文字盤を横切る長い指針で月の交点の位置を追跡します。指針の長さは文字盤の両側に伸び、太陽または月の文字盤の 2 つの反対の点を指します。このいわゆる「ドラゴン」針は、19 年ごとに黄道文字盤の周りを 1 周します。この針には、鼻先と尾の先端が外側の文字盤に触れている蛇またはトカゲ (ギリシャ語: drakon ) の図柄が装飾されていることもあります。この図柄は、装飾的なドラゴンが省略されている場合でも、伝統的にラテン語で「 caput draconam」および「cauda draconam」と表記されます (へび座の 2 つのセクションの似たような名前と混同しないように注意してください)。

毎年 2 回ある日食の季節には、太陽の指針が龍の鼻先または尾と一致します。龍の手と満月が一致すると、月は地球および太陽と同じ平面にあるため、地球の片側で月食が見える可能性が高くなります。新月が龍の手と一直線になると、地球上のどこかで日食が見える可能 性が中程度になります。

サイエンス・ミュージアム（ロンドン）には、中国の博学者蘇松が1092年に中国で設計・製作した「宇宙エンジン」の縮尺模型がある。この巨大な天文用水力機械式時計塔は高さ約10メートル（約30フィート）で、時計の脱進機を備え、落下する水と液体水銀のいずれかで回転する車輪によって間接的に動力を得ていた。水銀は水よりもはるかに低い温度で凍結するため、寒い気候でも時計を動かすことができた。蘇松の時計の実物大のレプリカが、中華民国（台湾）の台中市の国立自然科学博物館にある。高さ約12メートル（39フィート）のこの実物大で完全に機能するレプリカは、蘇松のオリジナルの説明と機械図面に基づいて製作された。^[14]

ジョヴァンニ・ドンディ・デッロロロジオの天文時計は、 1348年から1364年にかけてイタリアのパドヴァで医師で時計職人のジョヴァンニ・ドンディ・デッロロロジオによって製作された複雑な天文時計である。この天文時計には7つの文字盤と107個の歯車があり、当時知られていた太陽、月、5つの惑星の位置、および宗教的な祝祭日を表示していた。天文時計は約1メートルの高さがあり、7つの装飾的な足の形をした脚の上に7面の真鍮または鉄の骨組みが乗っていた。下部には24時間表示の文字盤と大きなカレンダードラムがあり、教会の固定祝祭日、移動祝祭日、および月の昇交点の黄道帯での位置が表示されていた。上部には直径約 30 cm の 7 つの文字盤があり、プリムム モービル、金星、水星、月、土星、木星、火星の位置データが表示されていました。24 時間文字盤の真上にはプリムム モービルの文字盤があり、星の日周運動と星を背景にした太陽の年周運動を再現するため、このように呼ばれています。各「惑星」文字盤では、複雑な時計仕掛けを使用して、惑星の動きのかなり正確なモデルを作成しました。これらは、プトレマイオスの理論と観測の両方とかなりよく一致していました。たとえば、ドンディの水星文字盤では、146 個の歯を持つホイールと、20 歯のピニオンとかみ合う 63 個の内向きの歯を持つホイールなど、いくつかの中間ホイールが使用されています。

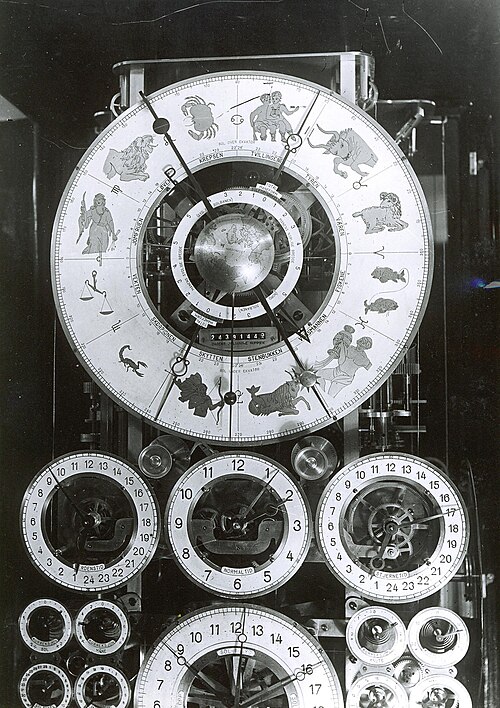

ノルウェーのラスムス・ソルネス(1893–1967)が設計、製作した計 4 台の天文時計のうち最後の 1 台で、これまでに作られた同種のものの中でおそらく最も複雑なものです。0.70 x 0.60 x 2.10 m という控えめな寸法のケースにコンパクトに収められた優れた複雑さが特徴です。機能には、黄道帯における太陽と月の位置、ユリウス暦、グレゴリオ暦、恒星時、GMT、サマータイムと閏年を含む現地時間、太陽と月の周期の補正、日食、現地の日の入りと日の出、月の満ち欠け、潮の満ち引き​​、太陽黒点周期、および冥王星の 248 年の軌道と極黄道 (地球の軸の歳差運動)の 25,800 年の周期を含むプラネタリウムがあります。すべてのホイールは真鍮製で金メッキされています。文字盤は銀メッキです。この時計には電気機械式振り子が付いています。

ソルネスは必要な道具も作り、自身の天文観測に基づいて仕事をした。この時計はイリノイ州ロックフォードのタイム博物館（現在は閉館）とシカゴ科学産業博物館に展示された後、2002年に売却され、現在の所在は不明である。シカゴ時計の前身であるラスムス・ソルネス天文時計第3号と、彼が作った道具、特許、図面、望遠鏡、その他の品々は、ノルウェーのサルプスボルグにあるボルガルシセル博物館に展示されている。

天文時計は展示品として人気があったため、多くの例が存在します。17 世紀のアウクスブルクで時計職人の名人になるためには、候補者は「傑作」時計、つまり非常に複雑な天文卓上時計を設計し、製作する必要がありました。例はロンドンの大英博物館などの博物館で見ることができます。

現在、エドモンド・サイエンティフィックは他の小売業者とともに、おそらく大量販売される最初の機械式天文時計である機械式テルル時計を販売しています。

日本では、田中久重が1851年に万年時計を製作しました。

最近では、独立時計師のクリスティアーン・ファン・デル・クラウ [nl]が、「プラネタリウム 2000」、「エクリプス 2001」、「リアル ムーン」に加えて、腕時計型アストロラーベ「アストロラビウム」を製作しました。ユリス・ナルダンも、「アストロラビウム」、「プラネタリウム」、「テルリウム J. ケプラー」など、いくつかの天文腕時計を販売しています。

•
  クリスティアン・ファン・デル・クラウ [nl]

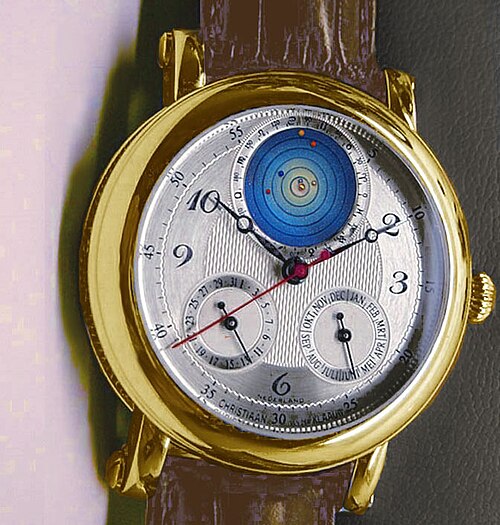

  プラネタリウム 2000
•
  ユリス・ナルダン アストロラビウム ガリレオ ガリレイ
•

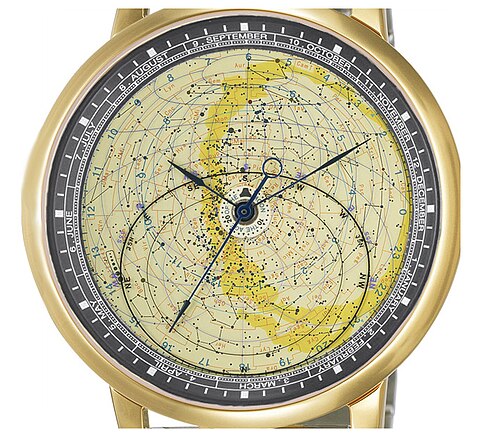

  シチズン・コスモサイン
•
  市民ムーンサイン

ホーランド・アメリカのクルーズ船のうち2隻、 MSロッテルダムとMSアムステルダムには、船内のアトリウム内に大きな天文時計が目玉として設置されている。

• インスブルック。マリア・テレジア通り17-19番地の切妻屋根にある天文時計は、ウルム市庁舎の天文時計の20世紀版である。^[15]
• ポイエルバッハ市庁舎の正面には、ゲオルク・フォン・ポイエルバッハが1457年に作ったオリジナルのアストロラーベを拡大したコピーであるアストロラーベ時計が設置されている^。[16]

• リア。ジマー塔には、1930年にルイス・ジマーが設置した天文時計があります。中央の文字盤を取り囲む12個の文字盤には、世界各地の時刻、日付、月の満ち欠け、均時差などが表示され、潮汐時計も備わっています。
• サンゼイユ天文時計 [fr]。サンゼイユ天文時計 [fr]は、独学で時計を学んだリュシアン・シャルロトーによって1896年から1912年の間に製作された。木製のケースに収められた家庭用時計で、世界中の太陽時、平均時、恒星時、星座や惑星の位置、ハレー彗星の出現などを表示する。^[17]
• シント＝トロイデン。1937年から1942年にかけてカミエル・フェストラエツ [nl]によって製作された天文時計は現在、フェストラエツ博物館に収蔵されている。

•
  ベルギー、リールのジマータワー
•
  シントトロイデンの時計

• ドゥブロヴニク。 1444年に建設されたドゥブロヴニクの鐘楼には、建設当初から時計が設置されていましたが、地震による被害のため、1929年に鐘楼と時計の両方が交換されました。回転するムーンボールが月の満ち欠けを示します。

•
  ドゥブロヴニク

• プラハ。旧市庁舎にあるプラハの天文時計は、最も有名な天文時計の 1 つです。中央部分は 1410 年に完成し、カレンダー ダイヤルは 1490 年に追加されました。時計は第二次世界大戦中の被害の後、1979 年に修復されました。正時になると、死神が時を告げ、12 人の使徒が時計の上の扉に現れます。

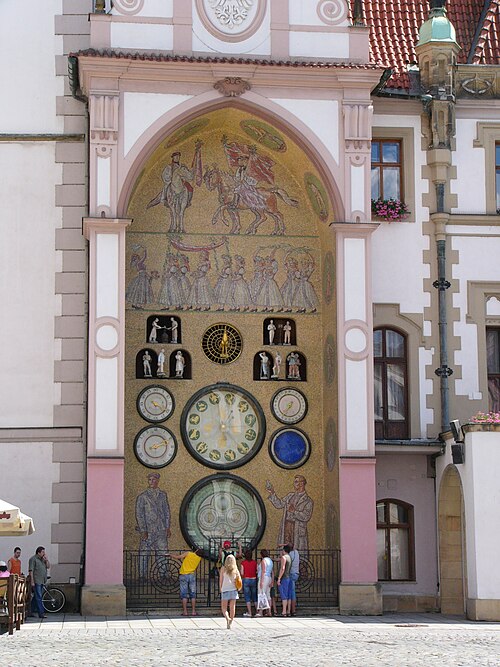

• オロモウツ。市庁舎のオロモウツ天文時計は、珍しい太陽中心の天文時計の例です。伝説では 1422 年に建てられたものとされていますが、歴史に初めて登場するのは 1517 年です。この時計は 1 世紀に 1 度ほど改造され、1898 年にはアストロラーベが太陽中心の太陽系の模型に置き換えられました。1945 年にドイツ軍の撤退により大きな被害を受けたこの時計は、共産党政権下の 1955 年に社会主義リアリズム様式に改造されました。宗教的人物や王族の人物像は、運動選手、労働者、農民、科学者、その他のプロレタリア階級の人物像に置き換えられました。
• リトミシュル旧市庁舎の塔には1907年に設置されたアールヌーボー様式の天文時計がある。^[18]
• プロスチェヨフ。新市庁舎の塔にある天文時計は 1910 年に設置されました。
• クリストフォヴォ・ウドリ。 Kryštofovo Údolí 天文時計は、元変電所に建てられた現代の天文時計 (2008 年に完成) です。
• ホイソヴァ通り。ボヘミアの森にある天文時計は2017年に開設されました。24時間制、日付、星座、月の満ち欠けを表示する同心円状の文字盤と、竜の針が付いた星図の文字盤があり、日の出と日の入りの時刻を示します。^[19]
• トシェビーチ。トシェビーチ天文台には、世界の都市の時刻、日の出と日の入りの時刻、日付と星座、惑星の軌道を表示する最新の天文時計があります。
• ジャテツ。ホップとビールの寺院 [cs]はビールに関する博物館と娯楽施設で、星座表示でビール製造の年間プロセスを示す天文時計がある。^[20]

•
  プラハの天文時計
•
  オロモウツの天文時計
•
  プロスチェヨフ時計
•
  クリュシュトフォヴォ・ウドリ天文時計
•
  ホイソヴァ通りの時計
•
  ジャテツ時計

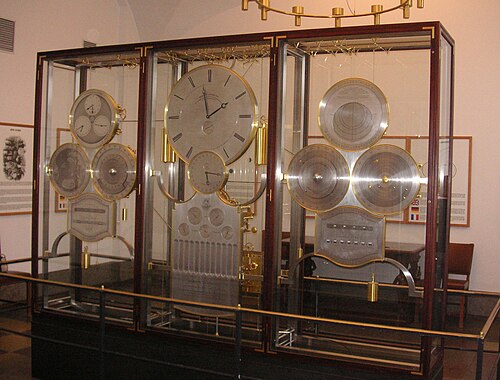

• コペンハーゲン。コペンハーゲン市庁舎にあるイェンス・オルセンの世界時計は、イェンス・オルセンによって設計され、1948年から1955年にかけて組み立てられました。

•
  イェンス・オルセンの世界時計、コペンハーゲン

• オセール。トゥール・ド・ロルロージュ [fr]の15世紀の時計には、24時間の太陽針と、月の1日24時間50分で1回転する月針があり、回転する月球で月の満ち欠けを示します。
• ボーヴェ。ボーヴェ大聖堂のボーヴェ天文時計は、オーギュスト・リュシアン・ヴェリテによって 1865 年から 1868 年にかけて建設されたもので、日の出、日の入り、月の出、月の入り、月の満ち欠け、至点、惑星の位置、世界 18 都市の現在時刻、潮汐時刻を表示する 52 個の文字盤を備えています。68 個のオートマタが毎正時に最後の審判を演出します。
• ブザンソン。ブザンソン大聖堂のブザンソン天文時計(1860 年) もオーギュスト・ルシアン・ヴェリテによって建設されました。 70 個のダイヤルで 122 個の表示を提供します。
• ブールジュ。ブールジュ大聖堂のブールジュ天文時計は1424 年に設置されました。黄道十二宮、月の満ち欠け、月齢を表示します。
• シャルトル。シャルトル大聖堂にあるシャルトル天文時計 [fr]は、1528年に設置されたアストロラーベ時計です。2009年にオーバーホールが行われ、機構が電動機構に交換されました。
• アグノー。アルザス博物館の正面には、ウルム市庁舎の時計の現代版である天文時計が展示されています。
• リヨン。リヨン大聖堂のリヨン天文時計は、14 世紀のオリジナルに代わって 1661 年に建設されました。アストロラーベ ダイヤルとカレンダー ダイヤルを備えています。
• ミュンスター。サン・レジェール教会には2008年に設置された創造の時計がある。時刻、曜日、月、星座、月の満ち欠けを表示する。^[21]
• プロエルメル。 1850年から1855年にかけて建造されたプロエルメルの天文時計は、10個の文字盤と太陽系儀を備えた天文時計で構成されています。
• ルーアン。グロ オルロージュには 1389 年に作られたムーブメントがあり、1529 年に文字盤が追加されました。文字盤の上の回転する球体で月の満ち欠けを示し、文字盤の底部の窓で曜日を示します。
• サントメール。サントメール大聖堂にあるサントメール天文時計 [fr]は1558年に作られたアストロラーベ時計です。
• ストラスブール天文時計は、ストラスブール大聖堂に収められた14 世紀と 16 世紀の時計に続く3 番目の時計です。1838 年から 1843 年にかけてジャン＝バティスト・シュヴィルゲによって建設され、多くの天文学的機能と暦機能 (イースターを計算するために必要な計算器の最初の完全な機械化と考えられるものを含む) といくつかのオートマタを備えています。
• ヴェルサイユ。パリ近郊のヴェルサイユ宮殿にあるパッセマン天文時計は、フォーマルな低い大理石の台座の上に置かれたロココ調の天文時計です。時計職人と技術者が 12 年かけて製作し、1754 年にルイ 15 世に贈呈されました。

•
  トゥール・ド・ロルロージュ、オーセール
•
  ブールジュ大聖堂のブールジュ天文時計
•
  シャルトル大聖堂の時計
•
  リヨン大聖堂のリヨン天文時計
•
  ストラスブール大聖堂のストラスブール天文時計
•
  ボーヴェ大聖堂のボーヴェ天文時計

• バトゥミ。ヨーロッパ広場にある旧国立銀行ビルの正面には、マントヴァの時計を基にした天文時計があり、黄道帯における太陽と月の位置と月の満ち欠けを示しています。^[22]

• ドイツ北部のハンザ同盟都市の教会に設置されていた 14 世紀、15 世紀、16 世紀の室内天文時計のグループ。ハンザ時計として知られています (このグループには、現在ポーランドにあるグダニスクの時計も含まれます)。
  • バート・ドーベラン。ドーベラン大聖堂には、1390 年にニコラウス・リリエンフェルトによってアストロラーベ時計が設置されました。文字盤のみが残っており、現在は西側のドアの上に設置されています。
  • リューベック。1561年から1566年にかけて建設された聖マリア教会の天文時計は、1942年のリューベックの爆撃で破壊されました。現在の時計は、ポール・ベーレンスが1967年に設置したもので、代わりのものです。
  • ミュンスター。ミュンスター大聖堂にある 1540 年に建てられたミュンスター天文時計は、惑星の動きを描いた手描きの黄道十二宮のシンボルで飾られており、毎正午にグロッケンシュピールの音色を奏でます。
  • ロストック。聖マリア教会にあるロストック天文時計は1472年にハンス・デュリンガーによって建てられました。毎日の時刻、黄道帯、月の満ち欠け、月を表示する時計です。専用の電子データベース^[23]により、この時計は特によく文書化されています。
  • シュテンダール。聖マリア教会 [de]にある1580年代の天文時計。1856年に再建され（時計職人によって破壊された）、1977年に修復された。^[24]
  • シュトラールズント。聖ニコラス教会の天文時計は、1394 年にニコラウス・リリエンフェルトによって設置されたアストロラーベ時計です。16 世紀以降は動作していません。
  • タンガーミュンデ。タンガーミュンデのザンクト・シュテファンにある []、フォルカー・シュルツとトーマス・レウによって製作された 2023 年の天文時計。
  • ヴィスマール。聖マリア教会 [de]にある15世紀の天文時計は1945年の爆撃で破壊された。
• 南ドイツの市庁舎の正面にある 16 世紀の時計のグループ。12 時間表示の文字盤、月の満ち欠けの表示、太陽と月の位置を黄道帯で示すカレンダーの文字盤、およびドラゴンの針が付いています。
  • エスリンゲン・アム・ネッカー。エスリンゲン旧市庁舎の時計 [de]、1581年～1586年に建設。
  • ハイルブロン。アイザック・ハブレヒトのハイルブロン市庁舎の美術館[  de  ]、1579 年から 1580 年に設置。
  • テュービンゲン。テュービンゲン市庁舎の時計 [de]。1510年に設置された。
  • ウルム。ウルム市庁舎 [de]の16世紀の天文時計は24時間表示のアストロラーベ形式であるが、黄道十二宮は金の彫刻の回転するリングとして繰り返され、文字盤の外側のリングは12時間表示のチャプターリングとなっている。
• ケルン。ケルンプラネタリウム [de]には、通常の時間と恒星時の時刻、月の満ち欠け、黄道帯における太陽と月の位置、地動説に基づく地球の自転を表示する現代の天文時計がある。^[25]
• エスリンゲン・アム・ネッカー。フェスト社の本部では、ハンス・シューレンブラント教授が天文時計、世界時計、74個の鐘のついたグロッケンシュピールからなる「ハルモニケス・ムンディ」（ケプラーの同名の本にちなんで名付けられた）を製作した。^[26]
• ゲルリッツ。ゲルリッツ市庁舎 [de]と聖ペテロ・パウロ教会 [de]には、月の満ち欠けを示す16世紀の時計がある。
• ミュンヘン。旧市庁舎とドイツ博物館には、回転するボールで月の満ち欠けを示し、12時間表示のダイヤル内の固定リングで黄道十二宮を示す時計があります。
• シュランベルク市庁舎には1913年に設置された天文時計がある。^[27]その表示はウルムの時計と似ているが（外側の時間リングが24時間であることを除いて）、オフセットされたアストロラーベリングが金色の黄道帯リングとして繰り返されている。
• シュトゥットガルト。シュトゥットガルト 市庁舎の塔にある近代的な時計は、月の満ち欠けと曜日を表示しています。
• ヴォルムス。ヴォルムス市庁舎の時計塔 [de]には、月、黄道帯における太陽と月の位置、月の満ち欠けを表示する現代的なカレンダーの文字盤があり、龍の針が付いています。

•
  聖ニコラス教会、シュトラールズント
•
  ロストックの聖マリア教会
•
  ミュンスター大聖堂
•
  リューベックの聖マリア教会
•
  ウルム
•
  ドイツ博物館、ミュンヘン

• ブダペスト：時計博物館にあるオートマタを備えた現代の天文時計。^[28]

•
  ブダペスト

• アレッツォ。 1552 年に設置されたパラッツォ デッラ フラテルニタ デイ ライチ [it]の時計には、月齢と月齢が表示されます。^[29]
• バッサーノ・デル・グラッパ。パラッツォ・デル・ムニチピオにある24時間表示の黄道十二宮表示盤。1430年に初めて設置され、1747年にバルトロメオ・フェラチーナによって再建された。^[30]
• ブレシア。天文時計の日付はc。 1540 ～ 1550 年、Torre dell'Orologioで。^{[31] [32]}
• クルーゾン。 1583 年にピエトロ ファンザーゴによって建てられた市庁舎 [it]にあるファンザーゴの天文時計。
• クレモナ。クレモナ大聖堂の鐘楼であるトラッツォの 16 世紀の天文時計は、ヨーロッパ最大の中世の時計です。
• マチェラータ。トッレ・チヴィカ [it]に設置された天文時計。惑星の軌道を表示する1571年のオリジナル時計の現代版レプリカ。
• マントヴァ。天文時計は 1473 年にラジョーネ宮殿の時計塔に設置されました。
• メラーノ。メラーノ市営墓地の入り口にある時計塔。1908年にウルムのフィリップ・ヘルツによって設置された。^[33]月、星座、月の満ち欠けを示すカレンダー盤を備えている。
• メッシーナ。メッシーナ大聖堂の塔にあるメッシーナ天文時計。複雑なオートマタを備えた多目盛り時計。ストラスブールのウンゲラー社によって 1930 年から 1933 年にかけて建造されました。世界最大の天文時計の 1 つです。
• パドヴァ。時計塔にある 15 世紀の天文時計。
• リミニ。トレ・マルティーリ広場の時計塔には1750年に設置されたカレンダー盤があり^[34]、日付、星座、月の満ち欠けと月齢を表示している。
• ソンチーノ。市庁舎の十二支表示付き24時間表示盤。テラコッタ製の十二支表示盤は1977年に作られた。^[35]
• トラパニ。ポルタ・オスキュラにある1596年の天文時計。時刻と黄道帯を表示する文字盤と、月を表示する文字盤がある。^[36]
• ヴェネツィア。サン・マルコ広場の時計塔にあるサン・マルコ時計は、1496年から1499年にかけて、ジャン・パウロとジャン・カルロ・ライニエーリの父と息子によって建造され、設置されました。

•
  クレモナ
•

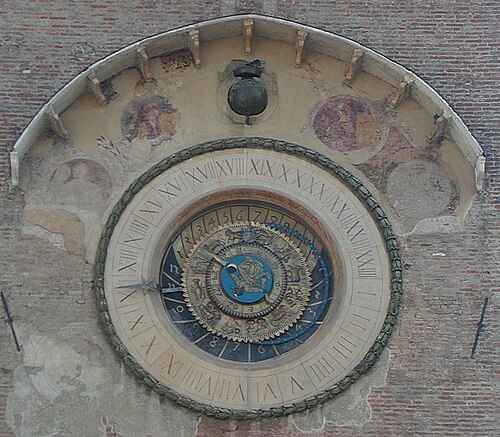

  マントヴァ
•
  ブレシア
•
  パドヴァ
•
  ヴェネツィア
•

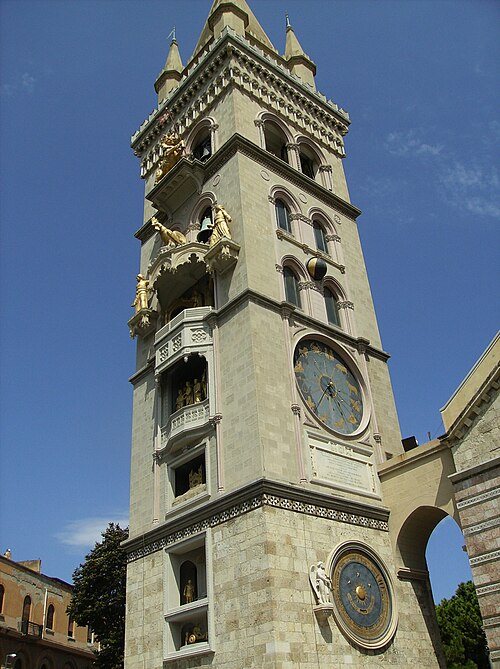

  メッシーナ

• リガ:ブラックヘッドの家の正面にある時計は、時刻、日付、月、曜日、月の満ち欠けを表示します。

•
  ブラックヘッドの家の再建された時計（リガ）

• バレッタ。1745年に設置されたグランドマスター宮殿の時計は、時間、日付、月、月の満ち欠けを示し、4人のジャックマールによって鳴らされる鐘が付いています。^[37]
• マルタには、バレッタの聖ヨハネ大聖堂、イムディーナの聖パウロ大聖堂、モスタの円形建築、ガルグルの聖バルトロメオ教会など、別々の文字盤にカレンダーを表示する教会時計がいくつかあります。^[37]

•
  グランドマスター宮殿、バレッタ

• アルネムイデン。アルネムイデンにある 16 世紀の教会時計は、月の満ち欠けと満潮時刻を示します。
• フランケ地。 1774年から1781年にかけて建てられたアイゼ・アイジンガ・プラネタリウムは、太陽系の動きを表示する天文時計と太陽儀です。

•
  高水位と低水位を示すアルネムイデンの時計
  ( hoogとlaag )
•
  フラネケルのエイゼ・アイシンガ・プラネタリウム

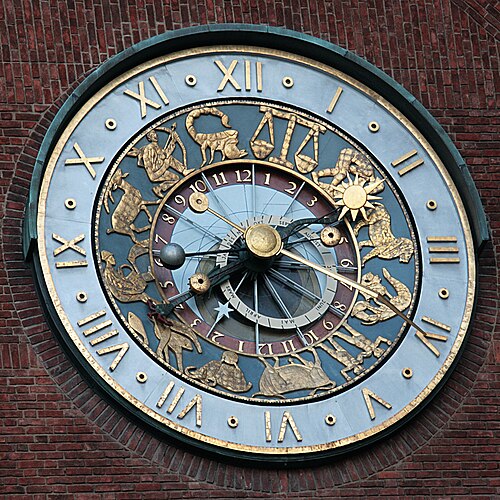

• オスロ。オスロ市庁舎にある 20 世紀の天文時計。

•
  オスロ市庁舎

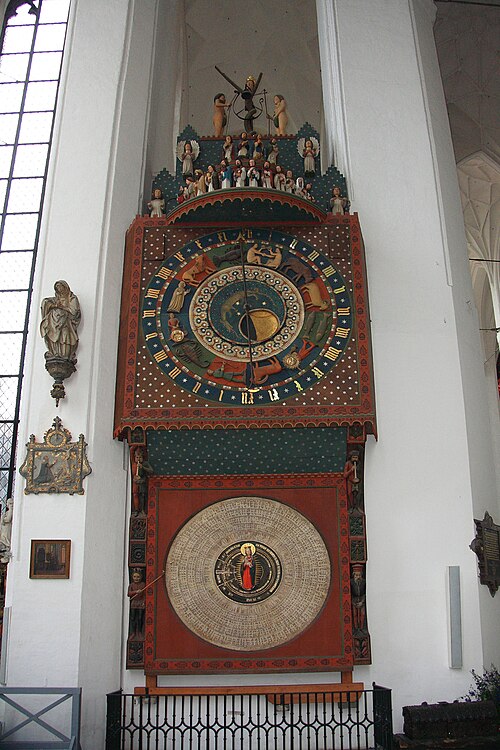

• グダニスク。聖マリア教会には、1464年から1470年にかけてトルンのハンス・デュリンガーによって建てられたグダニスクの天文時計があります。1945年以降に再建されました。

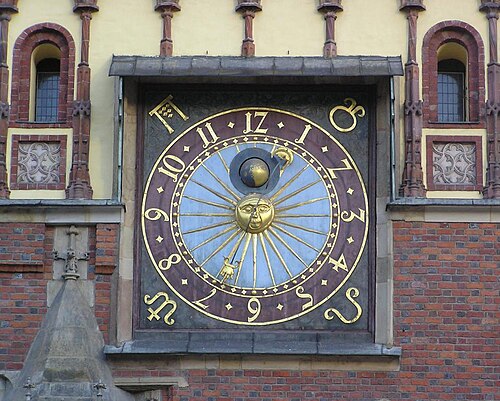

• ヴロツワフ。ヴロツワフ市庁舎にある、月の満ち欠けを示す 16 世紀の時計。

•
  グダニスク
•
  ヴロツワフ市庁舎

• スタラ・ビストリツァ：悲しみの聖母マリアを模した天文時計が2009年に町の広場に設置された。時計の天文部分は、占星術の兆候、太陽と月の位置、月の満ち欠けを表示するアストロラーベで構成されている。彫像とオートマタにはスロバキアの歴史上および宗教上の人物が描かれている。時計はDCF77信号を使用してコンピューターで制御されている。^{[38] [39]}

•
  スタラ・ビストリツァ

• ホンチョンシゲ： 1669年に朝鮮時代の科学機関の一つである観象監の教授宋以潁（ソン・イヨン）が製作した天文時計。[ 40 ] ¹⁹⁸⁵年8月9日に韓国の国宝第230号に指定された。この時計は、 1657年にクリスティアーン・ホイヘンスが開発した目覚まし時計の技術を採用し^{ている。 [41]この遺物は、ホイヘンスの技術がわずか12年で東アジアに広まったことを示している。また、}朝鮮時代の天文学と機械工学の技術を実証している。韓国では世宗大王の技術開発政策の一環として15世紀から天球儀の製作が行われており、この時計は東アジアの天文学とヨーロッパの機械技術の融合を示す重要な歴史資料である。

• アストルガ：アストルガ大聖堂の時計の内側には、月の満ち欠けと日付を表示する24時間表示の文字盤があります。^[42]

• ルンド：スウェーデンのルンド大聖堂にあるルンド天文時計（Horologium mirabile Lundense）は、1425年頃にロストックの時計職人ニコラウス・リリエンフェルトによって作られたものと思われます。1837年以来保管されていましたが、1923年に修復され、元の場所に戻されました。上部の天文部分のみがオリジナルですが、その他の中世の部分は大聖堂博物館で見ることができます。時計が鳴ると、教会で最も小さなオルガンから「In Dulci Jubilo」が聞こえ、3人の東方三博士とその召使を表す7つの木像が通り過ぎます。
• フィェリエ [sv] : 地元の司祭エミル・アーレントが1946年に天文時計を製作し、フィェリエ教会に寄贈した。
• ノッテベック [sv] : 地元の司祭であるK.L. ルンデンが1954年にノッテベック教会 [sv]に天文時計を設置した。
• リンカビ： 1950 年代にリンカビ教会に天文時計が設置されました。中世の時計をモデルに、地元の電気技師が製作しました。

•
  ルンド天文時計
•

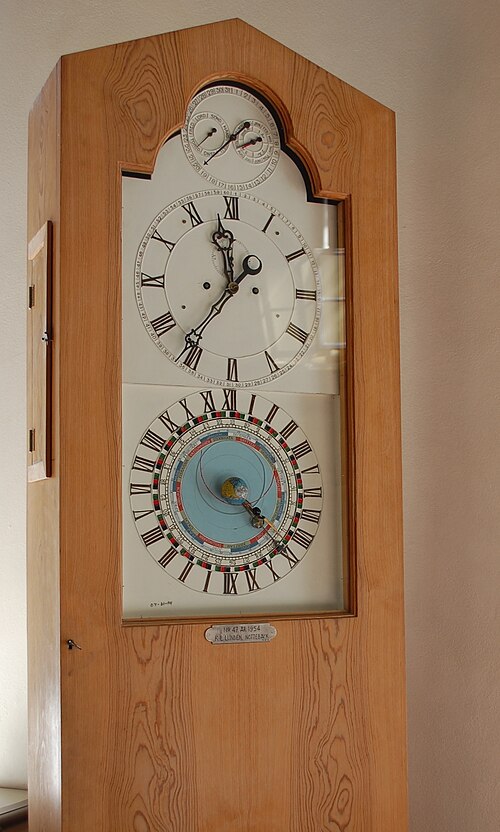

  ノッテベック教会の時計
•
  リンカビ教会の時計

• ベルン。ツィットグロッゲは中世の要塞塔に収められた 15 世紀の有名な天文時計です。
• 12 時間表示の文字盤の中に同心円状に黄道十二宮と曜日を表示し、その上に月齢球がついた 16 世紀の時計のセットです。
  • ブレムガルテン。1558年に設置されたシュピッテル塔 [de]の時計。
  • ディッセンホーフェン。1546 年に設置されたジーゲル塔の時計。
  • メリンゲン。ツァイトゥルム [de]の時計。1554年に設置された。
  • シャフハウゼン：1564年にフロンヴァーグ塔の破風に設置されたヨアヒム・ハブレヒト [ドイツ]による天文時計には、黄道帯の太陽と月の位置を示す5本の針と、月の交点を示す龍の針がある。^[43]
• シオン：市庁舎にあるシオン天文時計は1667年から1668年にかけて建てられた。現在の機構は1902年に設置された^。[44]
• ゾロトゥルン。この天文時計は、1452年に作られたオリジナルの時計の代わりに、1545年にロレンツ・リーヒティ [ドイツ]とヨアヒム・ハブレヒト [ドイツ]によって設置されたもので、黄道帯における太陽と月の位置を示しています。^[45]
• ヴィンタートゥール。このアストロラーベ天文時計は1529年に設置されました。時計が置かれていた建物は1870年に取り壊されました。時計は現在リンデングート博物館に展示されています。^[46]
• ツーク:ツィットトゥルムの天文時計は1574 年に設置されました。カレンダー ダイヤルには、黄道十二宮、月の満ち欠け、曜日、閏年周期が表示されます。

•
  ツィットグロッゲ、ベルン
•

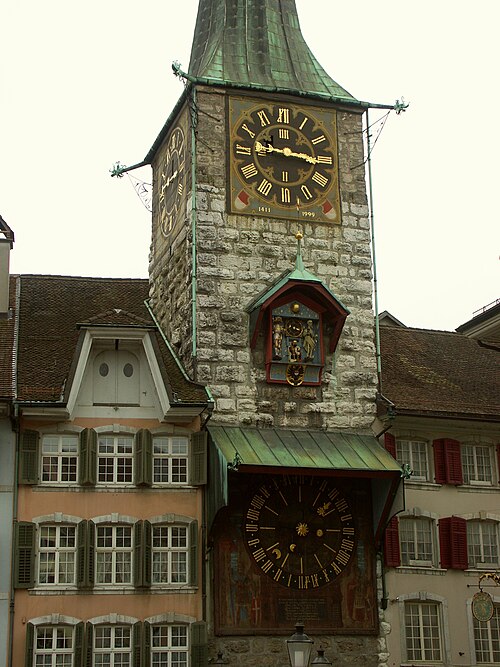

  ゾロトゥルン
•
  ジーゲル塔、ディーセンホーフェン
•
  フロンヴァーグトゥルム、シャフハウゼン
•
  ツィットゥルム、ツーク
•
  シオン

• ウェストカントリーにある 4 つの有名な天文時計のグループ。14 世紀と 15 世紀に建てられたもので、すべて 24 時間制と月の満ち欠けを示しています。
  • エクセター。エクセター大聖堂の天文時計（ 1484年頃）
  • オタリー セント メアリー。オタリー セント メアリーの天文時計(15 世紀)
  • ウェルズ。ウェルズ大聖堂の時計（1386–1392）
  • ウィンボーン ミンスター。ウィンボーン ミンスターの天文時計(14 世紀)
• ダラム。ダラム大聖堂にあるプライア・カステルの時計。1494年から1519年の間に設置された。
• ハンプトン コート宮殿。ハンプトン コートの天文時計(1540 年) は、メイン ゲートハウスの内部正面にあります。これは、コペルニクス以前の天文時計の優れた初期の例です。
• レスター。レスター大学の天文時計(1989 年) は、物理学部の向かいにあるラトレイ講堂にあります。
• ロンドン。ブラッケンハウスの占星時計は1959年に設置され、黄道十二宮を描いています。
• スノーズヒル。グロスターシャーのスノーズヒル・マナーの庭に設置されたニクテメロン時計。
• セント・オールバンズ。オックスフォードのボドリアン図書館に所蔵されているリチャード・オブ・ウォーリングフォードのメモに基づいて作られた、1995年製の現代時計。セント・オールバンズ大聖堂に展示されている。
• ヨーク。ヨーク・ミンスターの天文時計は、第二次世界大戦で亡くなった飛行士を追悼するために1955年に設置された天文時計で、ヨーク上空を飛行するパイロットの視点から太陽と星の位置を示しています。1984年に火災で被害を受け、現在は機能していません。

•

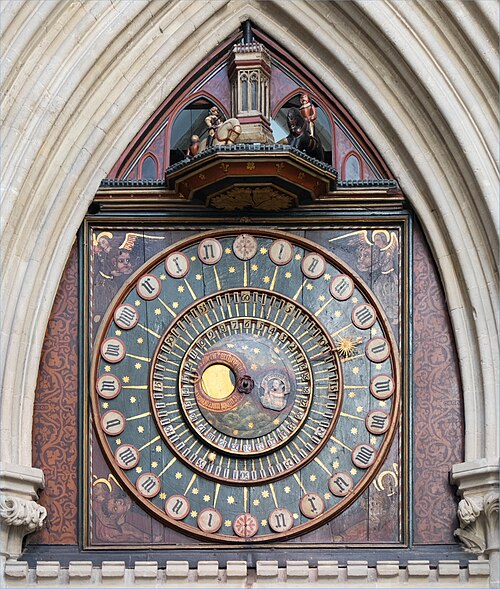

  ウェルズ大聖堂の時計
•
  エクセター大聖堂の天文時計
•
  オタリー・セント・メアリー天文時計
•
  ハンプトン コート天文時計
•
  ヨーク ミンスターの天文時計
•
  ロンドンのブラッケン ハウスにある 占星術時計。青い円で黄道十二宮が示されています。
