| CH-47 チヌーク | |
|---|---|
 2017年の米陸軍CH-47 | |
| 一般情報 | |
| タイプ | 輸送ヘリコプター |
| 国籍 | アメリカ合衆国 |
| メーカー | ボーイング防衛・宇宙・セキュリティ |
| 状態 | 使用中 |
| 主なユーザー | アメリカ陸軍 |
| 建造数 | 2012年時点で1,200人以上[1] |
| 歴史 | |
| 製造 | 1962年～現在 |
| 導入日 | 1962 |
| 初飛行 | 1961年9月21日 |
| 開発元 | バートル モデル 107 |
| バリエーション | ボーイング チヌーク（英国仕様） |
| に発展した | ボーイング バートル BV-347 |
ボーイングCH-47 チヌークは、もともとアメリカの回転翼航空機メーカーであるバートル社によって開発され、現在はボーイング ディフェンス、スペース & セキュリティ社によって製造されているタンデム ローター ヘリコプターです。チヌークは重量物運搬用ヘリコプターで、最も重い物を運搬できる西側のヘリコプターの 1 つです。チヌークという名前は、オレゴン州とワシントン州 に住むネイティブ アメリカンのチヌーク族に由来しています。
チヌークはもともとバートル社によって設計され、同社は1957年にバートル モデル107またはV-107と命名された新しいタンデムローターヘリコプターの開発に着手していました。同じ頃、アメリカ陸軍省はピストンエンジン駆動のシコルスキーCH-37 モハベを新しいガスタービン駆動のヘリコプターに置き換える意向を発表しました。1958年6月、アメリカ陸軍はバートル社にYHC-1Aの名称で少数のV-107を発注しました。テストの結果、陸軍の一部の関係者は、この機体は強襲任務には重すぎ、輸送には軽すぎると判断しました。 YHC-1Aは改良され、アメリカ海兵隊によってCH-46シーナイトとして採用されたが、陸軍はより大型の輸送ヘリコプターを求め、V-107の大型派生型を発注し、バートル社はモデル114と命名した。当初YCH-1Bと命名されたこの量産前回転翼機は、1961年9月21日に初飛行を行った。1962年、HC-1Bは1962年米国三軍航空機命名システムに基づきCH-47Aに再命名された。
チヌークは、胴体全体にわたる複数のドア、胴体後部にある幅広の積載ランプ、吊り下げた荷物を運ぶための外部腹部貨物フック計3つなど、さまざまな貨物を積載する複数の手段を備えています。最高速度170ノット（200 mph、310 km/h）のこのヘリコプターは、1962年の就役当時、同時代の1960年代の多用途ヘリコプターや攻撃ヘリコプターよりもかなり高速で、現在でも米国のヘリコプターの中で最も高速な部類に入ります。チヌークの改良型でより強力なバージョンも導入以来開発されており、生産された最も重要な派生型の一つは、1982年に初めて就役したCH-47Dです。 CH-47C 標準からの改良点には、エンジンのアップグレード、複合材ローターブレード、作業負荷を軽減するためのコックピットの再設計、電気システムと航空電子機器の改良と冗長化、高度な飛行制御システムの採用などがありました。この機体は、固定翼のロッキード C-130 ハーキュリーズ貨物機とともに、1960 年代初頭に開発された数少ない航空機の 1 つであり、60 年以上にわたって生産され、第一線で運用され続けています。
軍用バージョンのヘリコプターは世界中の国々に輸出されており、アメリカ陸軍とイギリス空軍（ボーイング チヌーク（英国型）を参照）は、その2大ユーザーである。チヌークの民間バージョンは、ボーイング バートル 234である。民間オペレーターによって、乗客や貨物の輸送だけでなく、空中消火や、伐採、建設、石油採掘産業の支援にも使用されている。
設計と開発
初期開発
1956年後半、アメリカ陸軍は、ピストンエンジンを搭載したシコルスキーCH-37 モハベを、新しいガスタービン動力のヘリコプターに置き換える意向を発表した。[2]タービンエンジンは、より小型のUH-1「ヒューイ」多用途ヘリコプターの主要な設計特徴でもあった。設計競争の後、1958年9月、陸軍と空軍の合同調達選定委員会は、陸軍がバートル製の中型輸送ヘリコプターを調達することを勧告した。しかし、当時は本格的な開発のための資金が得られず、陸軍は設計要件について迷っていた。陸軍航空部の一部の関係者は、新しいヘリコプターは、旧式のピストンエンジン搭載のピアセッキH-21およびシコルスキーH-34ヘリコプターの任務を引き継ぐことを目的とした軽戦術輸送機として運用されるべきであり、その結果、約15名の兵士（1個小隊）を輸送できる能力を持つべきであると考えていた。陸軍航空部の別の派閥は、新型ヘリコプターはもっと大型で、大型砲を空輸でき、新型MGM-31「パーシング」ミサイルシステムを搭載できる十分な内部スペースを持つべきだと考えていた。[2]
1957年、バートル社は新型タンデムローターヘリコプターの開発に着手し、バートルモデル107またはV-107と命名された。[3] [4] 1958年6月、米陸軍はバートル社に少数のロータークラフトの調達契約を結び、YHC-1Aと命名した。[5]命令通り、YHC-1Aは最大20名の兵士を輸送する能力を持っていた。[2]陸軍は3機を試験し、エンジニアリングと運用のデータを得た。しかし、陸軍のユーザーの多くは、YHC-1Aは強襲任務には重すぎるが、より一般的な輸送任務には軽すぎると考えていた。[2]そのため、より重い輸送ヘリコプターを調達し、同時にUH-1「ヒューイ」をアップグレードして、必要な戦術的兵員輸送機として機能させることが決定された。 YHC-1Aは改良され、1962年に海兵隊によってCH-46シーナイトとして採用された。[6]その結果、陸軍はV-107の拡大派生型（社内呼称ではモデル114として知られている）をバートル社に新たに発注し、HC-1Bという名称を与えた。[7] 1961年9月21日、ボーイング・バートル社YCH-1B試作機が最初のホバリング飛行を行った。1962年、HC-1Bは1962年米国三軍航空機命名システムに基づきCH-47Aに再命名され、太平洋岸北西部のチヌーク族にちなんで「チヌーク」とも名付けられた。[8]
CH-47 は、ヘリコプターの後部パイロンの両側に搭載され、ドライブシャフトによってローターに接続された2 つのターボシャフトエンジンで駆動されます。初期モデルには、それぞれ定格 2,200 hp (1,600 kW) のLycoming T55エンジンが搭載されていました。逆回転ローターにより、反トルク垂直ローターが不要になり、すべての電力を揚力と推力に使用できます。いずれかのローターで揚力を調整できるため、貨物の揚降や投下にとって重要な重心の変化の影響を受けにくくなります。特定の場所の上空でホバリングしているとき、双ローター ヘリコプターは、重量が増減した場合 (たとえば、兵士が航空機から降りたり、ロープを登り始めたりした場合、または他の貨物が投下された場合)、単一ローター ヘリコプターよりも安定性が向上します。1 つのエンジンが故障した場合は、もう 1 つのエンジンで両方のローターを駆動できます。[9]チヌークの「サイズ」はヒューイの拡大と陸軍の戦術家が初期の航空攻撃を分隊を中心に構築することを主張したことに直接関係していた。陸軍はヒューイとチヌークの両方を推進し、この焦点が航空機動努力の加速につながった。[2]
改良版以降のバージョン
CH-47の改良型、より強力なバージョンは、このヘリコプターが就役して以来開発されてきた。多くの場合、同じ機体が後の基準にアップグレードされたが、時には機体が新しいアップグレードに合わせて製造された。米陸軍の最初の大きな設計上の飛躍は、現在では一般的なCH-47Dで、1982年に就役した。CH-47Cからの改良点には、アップグレードされたエンジン、複合材ローターブレード、パイロットの作業負荷を軽減するための再設計されたコックピット、改良された冗長な電気システム、高度な飛行制御システム、および改良された航空電子機器が含まれていた。[10]最新の主流世代はCH-47Fで、メンテナンスを軽減するためのいくつかの主要なアップグレード、デジタル化された飛行制御を特徴とし、2つの4,733馬力（3,529kW）のハネウェルエンジンを搭載している。[11]
イギリスの改良型の一例としてはHC.4がある。最初のHC.4は2010年12月9日に初飛行した。[12] チヌークの商用モデルであるボーイング・バートル モデル234は、世界中で伐採、建設、森林火災の消火、石油採掘作業の支援に使用されている。2006年12月、コロンビア・ヘリコプターズ社はボーイング社からモデル234の型式証明を購入した。 [13]チヌークは、イタリアのアグスタ（現アグスタウェストランド）や日本の川崎重工など、米国外の企業でも製造のライセンスを受けている。[14] [15]
CH-47Fの注文
2007年2月、オランダ空軍はCH-47Fモデルの最初の国際顧客となり、チヌーク艦隊を17機に拡大した。[16] 2009年8月10日、カナダはカナダ軍向けに15機のCH-47Fの大規模改修・アップグレード契約を締結し、後に2013年から2014年にかけてCH-147Fのカナダ呼称で納入された。[11] [17] 2009年12月15日、イギリスは将来ヘリコプター戦略を発表し、2012年から納入される24機の新しいCH-47Fの購入を含めた。[18]オーストラリアは2010年3月に7機のCH-47Fを発注し、2014年から2017年の間に6機のCH-47Dを置き換えた。[19] [20] 2015年9月、インドは15機のCH-47Fチヌークの購入を承認した。[21] 2016年11月7日、シンガポールは、1994年以来運用されてきた旧型のチヌークをCH-47Fに置き換えると発表した。これにより、シンガポール共和国空軍は、捜索救助（SAR）、航空医療避難（AME）、人道支援・災害救援（HADR）活動を含むさまざまな作戦の要件を満たすことができる。[22]ドイツ政府は、2022年6月に、シコルスキーCH-53Gシースタリオン艦隊を置き換える重ヘリコプタープログラムの勝者としてCH-47Fブロック2が選ばれたと発表した。[23] [24]ドイツは、重量物輸送能力を高めるために60機の機体を購入する予定である。[25]
スペインは17機のCH-47を保有しており、これをCH-47F規格にアップグレードする計画である。[26] 2023年までに13機のCH-47DがCH-47Fにアップグレードされ、さらに4機の新造CH-47Fが取得された。[27]
運用履歴
ベトナム戦争
陸軍は最終的に、より大型のチヌークを標準的な中型輸送ヘリコプターとして採用し、1966年2月までに161機が陸軍に納入された。第1騎兵師団は1965年に到着した際に組織的チヌーク大隊（3個チヌーク中隊）を率いており、別の航空中型ヘリコプター中隊である第147中隊は1965年11月29日にベトナムに到着していた。 [28]この中隊は当初、第1歩兵師団を直接支援する任務に就いていた。CH-47の乗組員は、前方ドアのそれぞれにM60機関銃を搭載することをすぐに習得した。後部の貨物ドアから射撃するためにM2機関銃を搭載することもあった。[29]
ベトナムにおけるチヌークの最も華々しい任務は、他の手段では到達できない危険な山岳地帯に砲兵隊を配置し、大量の弾薬を補給し続けることだった。[2]第1騎兵師団は、山岳地帯での作戦時にはCH-47の積載量が7,000ポンド（3,200 kg）に制限されるが、海岸近くでの作戦時にはさらに1,000ポンド（450 kg）を運ぶことができることを発見した。[2]
他の新しい装備と同様に、チヌークは「顧客教育」という大きな問題を抱えていた。指揮官やクルーチーフは、熱心な兵士が魅力的な大きな貨物室に荷物を積み過ぎないように常に注意を払わなければならなかった。兵士たちが吊り荷を使いこなせるようになるまでには、まだしばらく時間がかかるだろう。[2]チヌークはすぐに砲兵の移動や重兵站に非常に役立つ航空機であることが証明されたため、強襲兵員輸送機として使われることはほとんどなかった。チヌークの一部は負傷者の搬送に使われ、ヘリコプターの需要が非常に高かったため、負傷者で過重な負担になることが常だった。[30]おそらくチヌークの最も費用対効果の高い使用法は、他の撃墜された航空機の回収だった。[31]
戦争のピーク時には、米軍はベトナムに21のチヌーク中隊を配備していた。[要出典]パイロットは、CH-47Aのトランスミッションシステムが、フルパワーで稼働する2つのガスタービンを処理できないことを発見し、高湿度と高温により、低地では最大揚力が20%以上、山岳地帯では30%減少した。1968年には、より強力で改良されたトランスミッションと強化された胴体を備えたCH-47Bが登場し、その数か月後にはCH-47Cが登場した。ベトナムのCH-47は、通常、自衛のため機体の両側にピントルマウントされた1丁の0.308インチ ( 7.62 mm ) M60機関銃を装備し、ローターブレードに銃手が発砲するのを防ぐストッパーが取り付けられていた。エンジンの信頼性を向上させるために、ダストフィルターも追加された。アメリカと南ベトナムの艦隊が保有していた約750機のチヌークヘリコプターのうち、約200機が戦闘または戦時作戦中の事故で失われた。[32]アメリカ陸軍のCH-47は必要に応じて第1オーストラリア任務部隊を支援した。
4機のCH-47が装甲を追加しエンジンを改良してACH-47Aに改造された。武装は前方固定式のM24A1 20 mm機関砲2門、機首に40 mm自動擲弾発射機を装備した砲塔1基、.50インチ機関銃5挺、側面にXM159B/XM159C 70 mmロケットランチャーまたは7.62 mmミニガンを搭載できる武器ポッド2基であった。1966年にベトナムに到着し、アンケー陸軍飛行場で6か月間の運用試験を行った。戦闘では良好な成績を収めたが、メンテナンス費用が高く、兵員輸送や貨物輸送での需要の方が高かった。3機のACH-47が失われた。1機はタキシング中にCH-47と衝突した。もう1機は20 mm機関砲の保持ピンが緩み、前方ローターブレードを貫通して自機の銃が発射されて墜落した。 3機目は敵の砲火により着陸し、乗組員が脱出した後に敵の迫撃砲弾により破壊された。[33]
イラン
1970年代、米国とイランは強い関係を築き、イラン軍は近代化計画の一環として、多くの米国軍用機、特にF-14トムキャットを使い始めた。 [34]ボーイング社とアグスタ社の間で締結された協定の後、イラン帝国空軍は1971年にアグスタ社製のCH-47Cを20機購入した。[35]イラン帝国陸軍航空隊は1972年から1976年の間にアグスタ社からCH-47Cを70機購入した。1978年後半、イランはエリコテリ・メリディオナリ社に追加で50機のヘリコプターを発注したが、この発注は革命直後にキャンセルされた。 [ 36]そのうち11機はイランからの度重なる要請を受けて納入された。[37]
1978年のイランのチヌーク撃墜事件では、イランのCH-47C 4機がトルクメニスタン軍管区のソ連領空に15～20km (9～12マイル) 侵入した。彼らはMiG-23Mに迎撃され、CH-47 1機を撃墜して乗組員8名を死亡させ、2機目のヘリコプターを着陸させた。[要出典]チヌークヘリコプターは1979年にイランがクルド人反政府勢力と戦う際に使用された。[38]
イラン・イラク戦争中、イランは米国から購入した装備を多用し、1980年から1988年の間に少なくとも8機のCH-47を失った。最も顕著なのは1983年7月15日の衝突で、イラクのミラージュF1が前線に兵士を輸送していたイランのチヌーク3機を破壊し、1984年2月25日から26日にはイラクのMiG-21戦闘機が2機を撃墜した。[39] 1982年3月22日、この戦争の重要作戦であるファトルモビン作戦では、イランのチヌークがイラク軍の戦線の後方に着陸し、兵士を展開させて砲撃を沈黙させ、イラクの司令部を占領した。この攻撃はイラク軍を不意打ちした。[40]
イランに対する武器禁輸措置にもかかわらず、 [41] [42]イランはチヌーク艦隊の運用を維持している。[43] [44]チヌークの一部はパンハ社によって改修された。2015年現在、イランでは20～45機のチヌークが運用されている。[45]
リビア戦争
1976年、リビア空軍はイタリア製のCH-47Cヘリコプター24機を購入し、そのうち14機は1990年代にリビア軍に移管された。リビア空軍はCH-47機を運用するために西側諸国のパイロットと技術者を採用した。[46]リビアのチヌークは1980年代にチャドで活動するリビア地上部隊への補給のため、輸送と支援の任務でチャドに飛んだ。チヌークはチャド北部での攻撃任務でリビアの特殊部隊を輸送するために時々使用された。
2002年、リビアはアラブ首長国連邦に16機のヘリコプターを売却したが、西側諸国の禁輸措置と資金不足により維持が困難だったためである。UAEへの売却は、装備、部品、訓練を含む9億3900万ドルのパッケージであった。[47] 2011年に始まったリビア内戦が続いている間、CH-47が何機存在し、運用されているかは不明である。
フォークランド戦争
チヌークは1982年のフォークランド紛争でアルゼンチンとイギリスの両国で使用された。[48]
アルゼンチン空軍とアルゼンチン陸軍はそれぞれ2機のCH-47Cヘリコプターを配備し、一般的な輸送任務に広く使用された。陸軍の航空機のうち1機はイギリス空軍のGR3ハリアーの30mm機関砲の射撃により地上で破壊され、もう1機はイギリス軍に鹵獲され、戦後再利用された。[49] [50]アルゼンチン空軍のヘリコプターは2機ともアルゼンチンに返却され[51]、2002年まで運用された。
1982年5月25日、アトランティック・コンベイヤーがアルゼンチンのシュペルエタンダールから発射されたエグゾセの海面すれすれミサイルに撃たれ、イギリスのチヌーク3機が破壊された。[52] [53] [54]唯一生き残ったイギリスのチヌーク、ブラボー・ノベンバーはフォークランド紛争で素晴らしい活躍を見せ、一度に81名の兵士を救助した。[55] 2022年4月からは、コスフォードにあるイギリス空軍博物館に展示されている。[56]
.jpg/500px-Flickr_-_The_U.S._Army_-_www.Army.mil_(193).jpg)
アフガニスタン戦争とイラク戦争
1990年から1991年にかけての砂漠の盾作戦とそれに続く砂漠の嵐作戦では、様々な運用者のCH-47D約163機がサウジアラビア、クウェート、イラクに配備された。 [57]
CH-47Dは、アフガニスタンの不朽の自由作戦やイラクのイラク自由作戦で広く使用されている。チヌークは空襲任務に使用され、火力基地に部隊を投入し、後に食料、水、弾薬を運んでいる。また、英国軍では負傷者搬送機として好んで使用されている。[58]戦闘地域では、通常、 AH-64 アパッチなどの攻撃ヘリコプターに護衛されて護衛される。[59] [60]その輸送能力は、高度と気温が高いためUH-60 ブラックホークなどのヘリコプターの使用が制限されるアフガニスタンの山岳地帯で特に価値があることがわかった。伝えられるところによると、チヌーク1機は、空襲輸送の役割において最大5機のUH-60を置き換えることができる。[61]
アフガニスタン戦争には、イギリス、イタリア、オランダ、スペイン、カナダ、オーストラリアなど、数カ国のチヌークヘリコプターが参加した。チヌークは古い機体であるにもかかわらず、アフガニスタンのような厳しい環境でも運用できる汎用性と能力が実証されているため、今でも需要が高い。[11] [62]
2011年5月、オーストラリア陸軍のCH-47Dがザブール州での補給任務中に墜落し、1名が死亡、5名が生存した。ヘリコプターは回収できず、その場で破壊された。[63] [64]この損失を補うため、オーストラリア国防軍は元米陸軍のCH-47Dを2機追加し、2016年にCH-47Fが導入されるまで運用される予定である。[65]
2011年8月6日、チヌークがカブール近郊で墜落し、乗員38名全員が死亡した。チヌークは米海軍特殊部隊SEALsの一団を救出しようとしていたところ、タリバンのロケット推進手榴弾で撃墜されたと伝えられている。38名はNATOとその同盟軍のメンバーで、海軍特殊戦隊員22名、米陸軍航空隊員5名、米空軍特殊作戦員3名、アフガニスタン国軍コマンドー7名が含まれていた。民間通訳1名と米軍作業犬1頭も墜落で死亡した。この墜落は不朽の自由作戦全体を通じて最も多くの死者を出した墜落であった。アフガニスタンにおける米軍の1日あたりの損失としては、2005年6月にクナール州カブール近郊でチヌークが撃墜され、米特殊作戦チーム16名を含む乗員全員が死亡したケースがこれまで最大であった。[66] [67]
チヌークヘリコプターは、アフガニスタンでの軍事作戦の終了時に行われた2021年のカブール空輸に参加した。 [68]
災害救援
チヌークは大きな荷物を吊り下げて運ぶことができるため、自然災害後の救援活動で大きな価値があった。[69]多くの運用者がチヌーク機隊を海外の被災国での人道支援活動に派遣することを選択した。2004年のアジア津波の後、シンガポール共和国空軍はチヌークを使用して隣国インドネシアでの救援活動を支援しました。同様に、2005年のカシミール地震の後、イギリス空軍はパキスタン北部に数機のチヌークを派遣し、復旧活動を支援しました。[69]
1992年8月、ハリケーン・アンドリューの被害を受けた救援活動のため、ノースカロライナ州フォートブラッグから6機のCH-47Dが派遣された。これは米国本土で行われた初の大規模なヘリコプター災害救援活動の一つであった。 [70]当時のジョージ・H・W・ブッシュ大統領は軍に支援を命じた。チヌークは大統領命令の翌日、被災地のすぐ外にあるマイアミ・オパ・ロッカ・エグゼクティブ空港に到着し、早朝、ホームステッドとフロリダシティ上空を広範囲に旋回して存在をアピールし、無法行為や略奪の抑制に貢献した。[71] [72]チヌークは当初オパ・ロッカから1日12回の出撃を行ったが、時とともにその数は増え、ホームステッド空軍基地とオパ・ロッカでの配給活動を支援することが多くなった。また、24機の配給センターとトラックを補佐し、吊り荷を使わずに内部の倉庫から救援物資を届けた。倒木や電線のためにトラックが最も被害の大きい地域に到達できなかったため、これは不可欠であることが証明された。チヌークは約3週間毎日飛行し、被災地で物資や人員を輸送したほか、当時の下院議員ビル・ネルソンを含むメディアや政府関係者を運んだ。最終的にチヌークは緊急救援フェーズが終了するまでに、被災地全体の64か所の配給拠点に物資を供給し、120万ポンドの物資を輸送した。[71]
2011年のマグニチュード9.0の地震の後、日本のCH-47のうち3機が福島原子力発電所の3号機と4号機の冷却に使用された。これらの機体は近くの海から海水を集め、被災地に投下するために使用された。[73] [74]乗組員を高レベルの放射線から守るため、各チヌークの床には多数の鉛板が取り付けられた。[75] [76]このような対策を講じても、パイロットは原子炉から距離を保ち、過度の放射線被ばくを避けるため、付近の飛行時間を最大45分に制限する必要があった。[77]
その他の業務と役割
2023年4月、複数のチヌークが特殊部隊とともにスーダンのハルツームにある米国大使館の避難を実施した。[78]（スーダン内戦（2023年～現在）も参照）チヌークはMINUSMAのためにマリに派遣されている。
この機種の登場以来、チヌークは医療避難、災害救助、捜索救助、航空機回収、消火、重機建設支援など、さまざまな二次任務を遂行してきた。[79] 2020年2月、インド空軍はラダックやシアチェン氷河などの戦場でチヌークを使用し始め、中国やパキスタンとの国境に展開するインド軍を支援した。[80]インド宇宙研究機関も、再使用型ロケット技術実証プログラムの開発中にインド空軍のチヌークを採用しており、2023年4月2日と2024年3月22日に実施されたRLV-LEX-01とRLV-LEX-02で、チヌークヘリコプターが2機の試験機を空中投下した。[81] [82] [83] [84] [85]
-
オランダのCH-47Dが2015年の演習で軽車両とその他の荷物を運搬している。 -
2019年、ドイツ上空でチヌークから降下する米国のパラシュート部隊。 -
日本での訓練中のチヌーク
.jpg/500px-Sky_Soldiers!_(48599784932).jpg)
.jpg/500px-%EF%BC%A3%EF%BC%A8%EF%BC%8D%EF%BC%94%EF%BC%97%EF%BC%AA%EF%BC%A1%EF%BC%88%E7%AC%AC%EF%BC%91%EF%BC%92%E3%83%98%E3%83%AA%E3%82%B3%E3%83%97%E3%82%BF%E3%83%BC%E9%9A%8A%EF%BC%89_(2).jpg)
バリエーション
数十年にわたってチヌークには多くのバージョンがあり、エンジンや航空電子機器などの主要なアップグレードを伴う派生型、特殊作戦任務などの特定のタスク向けのもの、そして最後に日本によって日本向けに製造されたJモデルなど、特定の国向けのバージョンがあります。
HC-1B
1962年以前にモデル114開発機に付けられた呼称。後にCH-47チヌークに改称される。[86]
CH-47A
全天候型中型揚力機CH-47Aチヌークは当初、 2,200馬力（1,640kW）のライカミングT55 -L-5エンジンを搭載していたが、後に2,650馬力（1,980kW）のT55-L-7エンジンまたは2,850馬力（2,130kW）のT55-L-7Cエンジンに交換された。CH-47Aの最大総重量は33,000ポンド（15,000kg）、最大積載量は約10,000ポンド（4,500kg）であった[87]。CH -47Aチヌークの米陸軍への納入は1962年8月に開始され、合計354機が製造された。[88]
ACH-47A
![](https://img-server.japedia.wiki/wikipedia/commons/thumb/7/7d/Armament_on_ACH-47A_"Birth_Control"_at_Vung_Tau_Air_Base.jpg/500px-Armament_on_ACH-47A_"Birth_Control"_at_Vung_Tau_Air_Base.jpg)
ACH-47Aは、米陸軍の攻撃貨物ヘリコプターとしてACH-47A [89]に指定される前は、武装/装甲CH-47A（またはA/ACH-47A）として知られており、非公式にはガンズ・ア・ゴーゴーと呼ばれていました。1965年後半、ボーイング・バートル社により4機のCH-47Aヘリコプターがガンシップに改造されました。3機は南ベトナムの第53航空派遣隊に配属されて試験が行われ、残りの1機は米国内で兵器試験のために留置されました。1966年までに、第53派遣隊は第1航空派遣隊（暫定）に再指定され、第1騎兵師団（空挺）の第228強襲支援ヘリコプター大隊に配属されました。1968年までにガンシップは1機のみとなり、輸送需要によりそれ以上の改造は不可能となりました。この機は米国に返却され、プログラムは中止されました。[90]
ACH-47Aは、 XM32およびXM33兵装サブシステムによって提供される5挺の7.62 × 51 mm M60D機関銃または.50口径 (12.7 mm) M2HB重機関銃、2門の20 mm M24A1機関砲、2基の19連装2.75インチ (70 mm)折りたたみ式フィン式空中ロケット発射装置 (XM159B/XM159) または場合によっては2基のM18/M18A1 7.62 × 51 mmガンポッド、およびXM5/M5兵装サブシステム（UH-1シリーズのヘリコプターでより一般的に見られる）の1基の40 mm M75グレネードランチャーを搭載していました。[91]現存する航空機「イージー・マネー」は修復され、アラバマ州レッドストーン兵器廠に展示されている。[92] [93]
CH-47B
.jpg/500px-CH-47B_(USA_66-19138_NASA_737).jpg)
CH-47B は、ボーイング社が CH-47C の大幅な改良に取り組んでいる間の暫定的なアップグレードでした。CH-47B は、2 基のライカミング T55-L-7C 2,850 hp (2,130 kW) エンジンを搭載していました。飛行特性を改善するため、後部ローターパイロンが鈍角化され、非対称のローターブレードが再設計され、後部ランプと胴体に沿ったストレーキが装備されていました。M24 武装サブシステムを使用してドアに取り付けられた 2 丁の M60D 7.62 mm NATO 機関銃と、M41 武装サブシステムを使用したランプに取り付けられた M60D を装備することができました。一部の CH-47「爆撃機」には、後部貨物ランプからベトコンのバンカーに催涙ガスまたはナパームを投下する装備がありました。CH-47B には、ホイストと貨物フックを装備することができました。チヌークは、「パイプスモーク」航空機回収ミッションで特に有用であることが証明されました。 「フック」は戦争中に約 12,000 機の航空機を回収し、その価値は 36 億ドルを超えました。そのうち 108 機が製造されました。[引用が必要]
CH-47C
_CH-47C_Chinook_(219)_Bidini-1.jpg/500px-Italian_Army_Boeing_(Elicotteri_Meridionali)_CH-47C_Chinook_(219)_Bidini-1.jpg)
CH-47Cはより強力なエンジンとトランスミッションを特徴としていた。[94] 3つのサブバージョンが製造され、最初のものは2,850 shp (2,130 kW) のライカミングT55-L-7Cエンジンを搭載していた。「スーパーC」は3,750 shp (2,800 kW) のライカミングT55-L-11エンジンを搭載し、最大総重量が46,000ポンド (21,000 kg) にアップグレードされ、ピッチ安定性が増強されていた。T55-L-11エンジンは積載量を増やすために急いで導入されたため信頼性が低かったため、より信頼性の高いライカミングT55-L-7Cに一時的に置き換えられた。スーパーCは最大総重量がアップグレードされている点で標準の「C」と区別されていた。
この機種は、油圧式飛行ブーストシステム駆動が冗長化されていないため、FAAの民間航空用として承認されなかった。油圧システムは後継機CH-47D用に再設計され、ボーイングモデル234として認証された。合計233機のCH-47Cが製造された。カナダは8機のCH-47Cを購入し、1974年に納入が開始された。カナダの名称「CH-147」を取得したこれらの機には、乗員ドアの上に電動ホイストが取り付けられた。その他の変更点には、後部キャビンの航空機関士ステーションが含まれる。オペレーターはこの構成を「スーパーC」と呼んだ。[95] CH-47Cはベトナム戦争中に広く使用され、最終的には戦闘攻撃支援の役割で古いピアセッキH-21ショーニーに取って代わった。 [要出典]
CH-47D
CH-47Dは、以前のモデルと同じ機体を共有していますが、より強力なエンジンを搭載しています。初期のCH-47Dは、2基のT55-L-712エンジンを搭載していました。最も一般的なエンジンは、後期のT55-GA-714Aです。トリプルフック貨物システムを備えたCH-47Dは、機内に重いペイロードを運ぶことができ、機外には最大26,000ポンド（12,000 kg）（40フィートまたは12メートルのコンテナなど）を運ぶことができます。1979年に就役しました。空中攻撃作戦では、155 mm M198榴弾砲、30発の弾薬、11人の乗組員の主要な推進者として使用されることがよくあります。CH-47Dには、全地球測位システムを含む高度な航空電子機器が搭載されています。最後に製造された米陸軍のCH-47Dは、 2002年にテキサス州フォートフッドにある米陸軍予備隊に納入された。 [96]
.jpg/500px-160418-N-KW492-272_(26029374493).jpg)
オランダはカナダ軍の残存するCH-147C全7機を購入し、CH-47Dに改修した。1995年にさらに6機の新型CH-47Dが納入され、合計13機となった。オランダのCH-47Dは米軍のCH-47Dを改良したもので、ベンディックス気象レーダー用のロングノーズ、「グラスコックピット」、改良型T55-L-714エンジンなどが搭載されている。2011年現在、オランダはそのうち11機を後日CH-47F規格に改修する予定である。[97] 2011年現在、シンガポールは18機のCH-47D/SDを運用しており、これには12機の「スーパーD」チヌークが含まれる。[98] 2008年、カナダはアフガニスタンのカナダヘリコプター部隊向けに米国から6機のCH-47Dを2億5,200万ドルで購入した。[99] [100] CH-47D 1機が事故で失われ、[101]残りの5機はカナダのアフガニスタン任務終了後の2011年に売却され、7機のCH-147Fに置き換えられました。[102]米陸軍は、FAA制限カテゴリで使用するために多くのCH-47Dを余剰に処分しています。[要出典]
MH-47D
MH-47Dは特殊部隊の作戦用に開発され、空中給油機能、高速ロープ懸垂下降システム、その他のアップグレードが施されている。MH-47Dは米陸軍第160特殊作戦航空連隊で使用された。12機のMH-47Dヘリコプターが製造された。6機はCH-47Aから改造され、6機はCH-47Cモデルから改造された。[103]
MH-47E
MH-47Eはアメリカ陸軍特殊作戦部隊で使用されている。1991年に製造されたE型プロトタイプから始まり、合計26機の特殊作戦機が製造された。すべての航空機は、ケンタッキー州フォートキャンベルを本拠地とする第2-160特殊作戦航空団(A)「ナイトストーカーズ」に配属された。E型はCH-47C機体を改造したものである。MH-47EはMH-47Dと同様の機能を持つが、CH-47SDと同様に燃料容量が増加し、地形追従/地形回避レーダーが搭載されている。[104]
1995年、イギリス空軍は特殊作戦用の低コストMH-47EであるチヌークHC3を8機発注した。2001年に納入されたが、HC3特有の航空電子機器の取り付けに関する技術的問題のため、運用されることはなかった。2008年、HC3をHC2規格に戻して運用できるようにする作業が開始された。[105] 2017年現在、[アップデート]デジタル自動飛行制御システムを備えたHC5規格にアップグレードされている。[106]

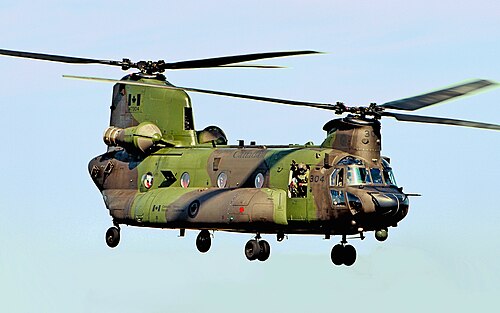

CH-47F
2001年、CH-47Dのアップグレード版であるCH-47Fが初飛行を行った。最初の量産型はペンシルベニア州リドリーパークのボーイング工場でロールアウトされ、2006年10月23日に初飛行を行った。[107]アップグレードには、4,868軸馬力（3,630kW）のハネウェル製エンジンと、メンテナンス要件を低減するためのより統合された構造の機体が含まれていた。[108]ミルド構造により振動が低減し、検査と修理の必要性が低減し、屈曲点がなくなるため耐用年数が延びた。[109] CH-47Fは、21,000ポンド（9,500kg）以上のペイロードで、175mph（282km/h）以上の速度で飛行できる。[110]新しいアビオニクスには、ロックウェル・コリンズのコモン・アビオニクス・アーキテクチャ・システム（CAAS）コックピットと、BAEシステムズのデジタル・アドバンスト・フライト・コントロール・システム（DAFCS）が含まれます。[108] アグスタウェストランドは、チヌークICH-47Fとして知られるCH-47Fをライセンス生産し、複数の顧客向けに製造しています。 [ 111]ボーイングは、2008年8月までに48機のCH-47Fを米陸軍に納入しました。その際、ボーイングは陸軍と191機のチヌークについて48億ドル（2023年には約66億7000万ドル）の契約を発表しました。[110]
.jpg/500px-CH-147F_Chinook_-17_(modified).jpg)
CH-47Fブロック2は2020年から実装中です[アップデート]。ブロック2は、22,000ポンド（10,000 kg）のペイロード、4,000フィート（1,200 m）、95°F（35°C）の高温ホバリング性能（最終的には6,000フィート（1,800 m）まで向上）を目指しており、統合軽戦術車両を搭載します。最大離陸重量は54,000ポンド（24,500 kg）まで引き上げられます。20%出力が向上したハネウェルT55-715エンジンとアクティブパラレルアクチュエータシステム（APAS）を備え、デジタル高度飛行制御システムを強化し、ローター間で正確なトルク分割を実現して効率を高めています。新しい燃料システムは、各スポンサーの3つの燃料電池を1つの大きな燃料電池に統合し、セル内の燃料転送ハードウェアを排除することで、重量を90 kg（200ポンド）削減し、燃料容量を増やしました。電気容量は、3つの60 kVA発電機によって増加しました。[112] [113]キャンセルされたRAH-66コマンチから派生したアドバンストチヌークローターブレード（ACRB）は、高温/高高度条件での揚力性能を900 kg（2,000ポンド）向上させることを目的としていました。しかし、米陸軍はテスト中に持続的な振動が発生したため最終的にACRBの実装を決定しませんでした。ボーイングは、振動が安全上のリスクであるという主張を否定し、ダンパーで解決できると考えていました。さらに、後部ローターブレードは後退位置で失速していました。[114]
米陸軍は2025年以降にブロック3のアップグレードを計画しており、これには将来の手頃な価格のタービンエンジン（FATE）プログラムで開発されたトランスミッションとドライブトレインの出力容量を高めた新しい6,000馬力（4,500kW）クラスのエンジンと胴体の延長が含まれる可能性があります。将来の垂直リフトプログラムは、当初は中型リフトヘリコプターに焦点を当て、2030年代半ばに陸軍の回転翼航空機の艦隊の置き換えを開始する計画であるため、CH-47は最初の就役から100年以上経った2060年以降も就役する予定です。[113]
MH-47G
MH-47G特殊作戦航空（SOA）バージョンはMH-47Eに似ていますが、デジタル共通航空電子機器アーキテクチャシステム（CAAS）を含むより高度な航空電子機器を備えています。CAASは、MH-60K / L、CH-53E / K、ARH-70Aなどのヘリコプターで使用される共通のグラスコックピットです。[115] MH-47Gには、CH-47Fの新しいセクションもすべて組み込まれています。[116]
近代化プログラムにより、MH-47D および MH-47E 特殊作戦用チヌークが MH-47G の設計仕様に合わせて改良されます。 2003年末までに、合計25機のMH-47Eと11機のMH-47Dが改修された。[要出典]最後のMH-47Gは、2011年2月10日に米陸軍特殊作戦コマンド（USASOC）に納入された。MH-47D/EのMH-47G標準への近代化は2015年までに予定されている。[117] 2020年9月1日、ボーイングは、最初の注文24機のうち最初のMH-47GブロックIIをUSASOCに納入し、最終要件として69機を指定したと発表した。MH-47GブロックIIには、CH-47FブロックIIのすべての改良点に加えて、空中給油機能、包括的な防御支援スイート、前方監視赤外線レーダーやマルチモード/地形追従レーダーなどの低高度/悪天候時の操縦支援装置が含まれている。武装は7.62mmM134ミニガン2丁と7.62mmM240機関銃2丁である。[118]
英国国防省は、米国はこの機種を輸出していないものの、2017年時点で両国はMH-47Gについて協議中であることを確認した[アップデート]。[119] 2018年10月19日、国防安全保障協力局は議会に対し、英国へのH-47チヌーク（航続距離延長型）16機の販売の可能性を通知した。[120]

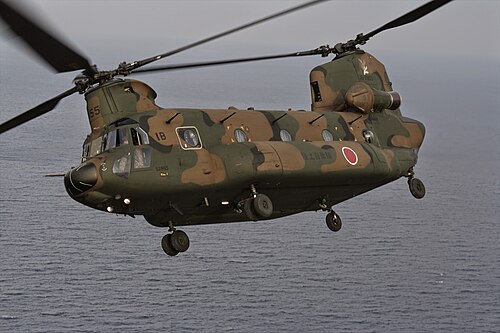

CH-47J
CH-47Jは、陸上自衛隊（JGSDF）と航空自衛隊（JASDF）の中型輸送ヘリコプターです。[121] CH-47JとCH-47Dの違いは、エンジン、ローターブレーキ、アビオニクスで、米軍のように一般輸送、捜索救助、災害活動に使用されます。 [122] 1993年に導入されたCH-47JAは、CH-47Jの長距離バージョンで、拡大された燃料タンク、機首下の砲塔にAAQ-16 FLIR、部分的なグラスコックピットを装備しています。[ 122] [123]両方のバージョンは、川崎重工業によって日本でライセンス生産されており、2001年4月までに61機が生産されました。[124]
防衛庁は54機の航空機を発注し、そのうち39機は陸上自衛隊向け、15機は航空自衛隊向けであった。ボーイング社は飛行可能な機体を供給し、川崎重工はこれに完全な航空電子機器、内装、最終塗装を施した。[125] CH-47J型チヌーク（N7425H）は1986年1月に初飛行し、4月に川崎重工に送られた。[126]ボーイング社は1985年9月から川崎重工での組み立てのために5つのCH-47Jキットの納入を開始した。[125]
21世紀初頭までに110機以上が生産され、その中には燃料タンクの改良やその他のアップグレードが施されたCH-47JAモデルも含まれていた。[127]
HH-47
2006年11月9日、MH-47Gをベースにしたチヌークの新しい派生型であるHH-47が、米空軍の戦闘捜索救難（CSAR-X）競争の勝者として選ばれた。4機の開発用HH-47が製造され、141機の量産機の最初の機体が2012年に就役する予定であった。[128]しかし、2007年2月に契約授与に対して抗議が行われ、GAOはCSAR-Xプロジェクトの再入札を命じた。[129] CSAR-Xプログラムは2009年に再び中止された。2010年2月、米空軍は老朽化したHH-60Gヘリコプターを更新する計画を発表し、より大型のヘリコプターを求める二次戦闘捜索救難要件を延期した。[130] [131]長いプロセスを経て空軍はより大型のチヌークを選択せず、HH-60Wが2020年までに旧型ヘリコプターの代替として就役した。[132]
シーチヌーク
米海軍は長年、シングルローターのCH-53ヘリコプターのさまざまなバージョンを大型輸送ヘリコプターとして運用してきた。CH-47は、米特殊部隊やその他の国際部隊のために定期的に艦上作戦を行っている。[133]予算上の問題、技術的問題、 CH-53Kの遅延のため、国防総省のコスト評価局長は米海軍にCH-47の海上バージョンを検討するよう指示した。海軍バージョンは、腐食性の海上環境から保護され、航空母艦や水陸両用艦から運用できなければならない。[134] [135]
その他の輸出モデル
- CH-47C のイギリス空軍バージョンはチヌーク HC1 と命名され、CH - 47D のバージョンはチヌーク HC2 および HC2A と命名されています。イギリス空軍で運用されているその他のタイプには、HC3、4、5、6、および 6A があります。(詳細については、ボーイング チヌーク (英国型)を参照してください)
- イタリア軍向けのCH-47Cチヌークの輸出型は「CH-47C Plus」と命名された。
- HH-47Dは大韓民国空軍の捜索救助バージョンです。
- CH-47DGはギリシャ向けのCH-47Cの改良型です。
- CH-47SD（別名「スーパーD」）は、燃料タンクの航続距離が延長され、積載量が増加したCH-47Dのシンガポール向け改良型であり、シンガポール共和国空軍、ギリシャ陸軍、中華民国陸軍で使用されている。
民間モデル
1985 年、アバディーン空港のブリティッシュ エアウェイズ ヘリコプター234LR - モデル 234ER (拡張範囲) : 商用輸送バージョン。
- モデルMLR（多目的長距離）：商用輸送バージョン。
- モデル234UT（多目的輸送機）：多目的輸送ヘリコプター。[136]
- モデル 414 : モデル 414 は CH-47D の国際輸出バージョンです。CH -47D インターナショナル チヌークとも呼ばれます。
- CU-47：カナダ軍のCH-47D/CH-147Dの部品からユニカル社が製造し、コールソン・アビエーション社向けに空中消火用に使用された。[137]
デリバティブ
_(10508872726).jpg/500px-Boeing-Vertol_BV-347_Chinook_(65-7992)_(10508872726).jpg)
1969年、実験機BV-347の開発が開始された。これはCH-47Aに胴体を延長し、4枚羽根のローター、胴体上部に取り付けられた取り外し可能な翼などの変更を加えたものだった。1970年5月27日に初飛行し、数年間評価された。[138]
1973年、陸軍はボーイング社と契約し、XCH-62Aと命名された「大型輸送ヘリコプター」（HLH）を設計した。これは、 S-64スカイクレーン（CH-54ターヘ）に似た構成で、従来の機体を持たないCH-47の拡大版のように見えたが、プロジェクトは1975年に中止された。このプログラムは1980年代に試験飛行のために再開されたが、再び議会からの資金提供は受けられなかった。[138] HLHの拡大モデルは、2005年後半にアラバマ州フォートラッカーで廃棄された。[139]

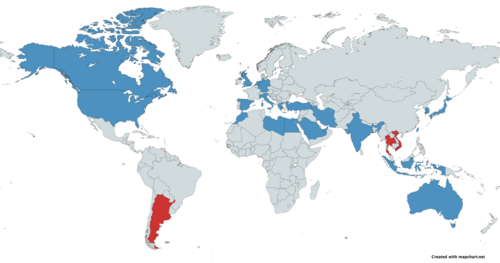

オペレーター
現在
前者
.svg/500px-Flag_of_Australia_(converted).svg.png){kind=small}
- オーストラリア陸軍[140]
.svg/500px-Flag_of_Canada_(Pantone).svg.png){kind=small}
- カナダ空軍[140]
_at_the_National_Day_celebration_ceremony_2021-10-10.jpg/500px-A_ROCA_CH-47_with_a_national_flag_of_the_Republic_of_China_(Taiwan)_at_the_National_Day_celebration_ceremony_2021-10-10.jpg)
- エジプト空軍[140]
- ドイツ空軍発注契約保留中[24]
- ギリシャ軍[142] [140]
_helicopters_in_Indian_Air_Force.jpg/500px-Induction_of_Boeing_Chinook_-_CH_47_F(I)_helicopters_in_Indian_Air_Force.jpg)
- インド空軍[140] [143] [144] [145]
- イラン・イスラム共和国軍[140]
- イタリア軍[140]
.jpg/500px-2015.4.15_%ED%95%B4%EA%B5%B03%ED%95%A8%EB%8C%80_%ED%95%A9%EB%8F%99%EC%9E%AC%EB%82%9C%EB%8C%80%EC%9D%91%ED%9B%88%EB%A0%A8_Republic_of_Korea_Navy_(16957001357).jpg)
- 大韓民国陸軍[140] [147]
.jpg/500px-CH-47_(12549288513).jpg)
- リビア空軍[140]
- モロッコ空軍[140]
- オランダ空軍[148] [140]
- サウジアラビア陸軍[149]
- シンガポール共和国空軍[140] [98]
.jpg/500px-Chinook_(5083455644).jpg)
- スペイン陸軍空挺部隊[140] [150]
- アラブ首長国連邦空軍[140] [151]
- イギリス空軍[140] [152]
.png/500px-Flag_of_the_United_States_(23px).png){kind=small}
元オペレーター
- アルゼンチン
- オーストラリア
- オーストラリア空軍[156]（後にオーストラリア陸軍に移管）
- インドネシア
- インドネシア国家災害管理委員会[157] [158]
- 南ベトナム
- ベトナム共和国空軍[159]
- タイ
- イギリス
- ブリティッシュ・エアウェイズ・ヘリコプターズ[160] [161]
- アメリカ合衆国
- ナサ[162]
- ベトナム
- ベトナム人民空軍[163]
事故
- 1966年5月4日、CH-47Aがラムディン省ディリン近郊で墜落し、乗っていた20人全員が死亡した。[164]
- 1967年12月26日、軍人の乗客と乗員33名を乗せたCH-47Aが南ベトナムのビンディン省フーカット空軍基地に着陸降下中に墜落し、搭乗していた8名が死亡した。[165]
- 1969年5月6日、83人を乗せたCH-47が南ベトナムのフックヴィン基地キャンプの南西3マイル（4.8km）に墜落し、乗員乗客40人が死亡した。[166]
- 1971年8月18日、CH-47A機体66-19023 [167]が第4航空中隊、第15航空群によって運用された。このヘリコプターは、ルートヴィヒスブルクの大隊本部から実弾射撃訓練のためグラーフェンヴェーア訓練場へ、第4歩兵連隊第2大隊重迫撃砲小隊の兵士33名を輸送していた。後部ローターブレードの疲労破損により分離して構造的損傷が発生し、墜落と爆発で乗員4名を含む搭乗者37名全員が死亡した。ペグニッツ郊外の森の墜落現場近くに設置されていた記念碑は、2009年に盗まれた。[168] [169]
- 1971年11月28日、ダナンから南ベトナムのフーバイ戦闘基地へ向かう飛行中、乗員5名と第101空挺師団の兵士28名を乗せたCH-47Cが高地に墜落し、乗員全員が死亡した。[170]
- 1974 年 10 月 18 日、CH-47C、米国シリアル 74-22058 に 147001 が割り当てられたが、カナダ軍のマークは付けられていなかった。この航空機は、機械加工前のギア ブランクで検出されなかった金属の欠陥が原因で、メイン結合ギア ボックスのギアが故障し、カナダへの配送飛行中に失われた。この故障により、ドライブ シャフトが故障し、同期が失われ、5 人が死亡した。長い訴訟の後、この航空機は 147009 に置き換えられた。[要出典]
- 1982年9月11日、ドイツのマンハイムで行われた航空ショーで、パラシュート降下者を乗せたアメリカ陸軍のチヌーク（シリアルナンバー74-22292）が墜落し、46人が死亡した。墜落の原因は、後に機械の洗浄に使われるクルミの殻の砂が堆積し、トランスミッションのベアリングへの潤滑油の供給を妨げたことだったことが判明した。[171] [172]この事故により、最終的に洗浄剤としてのクルミの砂の使用は中止された。
- 1985年2月4日、オーストラリア空軍（RAAF）のCH-47C（A15-001）がオーストラリアのクイーンズランド州トゥーンバのパーセベランスダムに墜落した。イギリス空軍（RAF）の交換パイロットは水没したコックピットから救出されたが、その後病院で死亡した。[173]
- 1986年11月6日、ブリティッシュ・インターナショナル・ヘリコプターズの チヌークがシェトランド諸島のサンバラ空港への進入中に墜落し、45人が死亡し、チヌークは北海での乗組員サービス飛行から撤退した。[174]
- 1991年3月1日、マリー・テレーズ・ロッシ・ケイトン少佐は、砂嵐の中、米軍のチヌークヘリコプターが無灯のマイクロ波塔に墜落し死亡した。彼女は1991年の砂漠の嵐作戦で戦闘飛行を行った最初のアメリカ人女性であった。[175]
- 1994年6月2日、イギリス空軍のCH-47が会議のために北アイルランドからスコットランドへ飛行し、イギリスのMI5、警察、軍の情報専門家25名と乗組員4名を乗せてキンタイア海峡に墜落した。
- 1997 年 10 月 30 日、伐採作業中だったコロンビア ヘリコプターズ (登録番号 C-FHFH) が運航する民間機 BV234UT がカナダのバンクーバー島で墜落し、操縦士 2 名が死亡した。調査の結果、ヘリコプターは飛行制御コンピューターの故障によりヨー制御を失ったことが判明した。
- 2001年5月29日、韓国ソウルのオリンピック橋に彫刻を設置していた大韓民国陸軍のCH-47Dヘリコプターが彫刻の留め具を外すことに失敗した。ヘリコプターの回転翼が記念碑に衝突し、続いて胴体が衝突して2つに割れた。1つの部分は炎上しながら橋に墜落し、もう1つは川に落ちた。搭乗していた乗組員3人全員が死亡した。[176] [177]
- 2002年2月22日、米陸軍特殊部隊のMH-47Eがフィリピンの海上で墜落し、搭乗していた米兵10人全員が死亡した。[178]
- 2004年9月11日、ギリシャ陸軍航空隊のCH-47SDがアトス山沖に墜落した。アレクサンドリアのギリシャ正教会の高官4人を含む乗員17人全員が死亡した。[179]
- 2005年4月6日、「ビッグ・ウィンディ25」として知られる米軍のCH-47Dがアフガニスタンのガズニ近郊の砂嵐で墜落し、乗っていた18人全員（兵士15人と請負業者3人）が死亡した。[180]パイロットは砂嵐で方向感覚を失っていた。[181]
- 2013年1月7日、コロンビア・ヘリコプターズ所有のBV-234 N241CHがペルー、コロネル・ポルティージョ県プカルパの空港を離陸した直後に墜落した。乗員7人全員が死亡した。[182]
- 2023年6月20日、カナダ空軍のCH-147Fがペタワワ基地近くのオタワ川で墜落した。このヘリコプターは第450戦術ヘリコプター飛行隊の所属だった。乗組員2名が死亡し、他の2名は命に別状なく負傷して入院した。事故調査官は、墜落の原因は乗組員が「空間識失調」に陥り、機体が水面に衝突したことであると明らかにした。[183]
展示されている航空機
アルゼンチン
- H-91 - CH-47C はブエノスアイレス州モロンのアルゼンチン航空博物館に展示されています。[184]
オーストラリア
- A15-104 -クイーンズランド州オーキーのオーストラリア陸軍飛行博物館に展示されているCH-47D 。[185]
カナダ

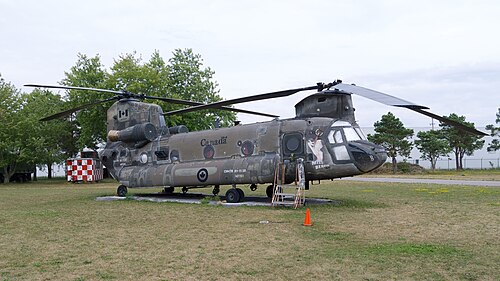

- 147201 -オンタリオ州トレントンのカナダ国立空軍博物館に展示されているCH-47D 。[186]
- 147206 - CH-47DはCFBペタワワのゲートガーディアンとして保存されています。[187]
イタリア
- MM80840 - CH-47C はソンマ ロンバルドのVolandiaに展示されています。[188]
イギリス
- 83-24104 -ロンドンの王立空軍博物館に展示されている元米陸軍のCH-47D前部。「ブラボー・ノベンバー」を再現するために改造されている。[189]
アメリカ合衆国
- 59-4984 - YCH-47Bはバージニア州フォートユースティスのアメリカ陸軍輸送博物館に展示されています。[190]
- 60-3451 -アラバマ州フォートノボセルのアメリカ陸軍航空博物館に展示されているCH-47A 。[191]
- 61-2408 -ケンタッキー州フォートキャンベルのドン・F・プラット記念博物館の向かいの公園に展示されているCH-47A 。[192]
- 64-13149 - アラバマ州のレッドストーン兵器廠に展示されているACH-47A 。[193]
- 65-7992 - アラバマ州フォートノボセルのアメリカ陸軍航空博物館に展示されているモデル347。[194]
- 68-15992 -米国宇宙ロケットセンターに展示されているCH-47D [195]
- 85-24346 -カンザス州トピーカのトピーカ地域空港（フォーブスフィールド）の戦闘航空博物館に展示されているCH-47D 。[196]
- 89-00153 -カリフォルニア州アトウォーターのキャッスル航空博物館に展示されているCH-47D 。[197]
- 90-00222 -ケンタッキー州フォートノックスの屋外に展示されているCH-47D 。[198]
ベトナム
- 65-8025 -ケサン戦闘博物館に展示されているCH-47A 。[199]
- 66-0086 -ホーチミン市（サイゴン）の戦争証跡博物館に展示されているCH-47A 。[200]
- 66-19082 -ハノイのベトナム軍事歴史博物館に展示されているCH-47A 。[201]
仕様（CH-47F）
ボーイングCH-47D/Fのデータ、[202]陸軍チヌークファイル、[203]国際ディレクトリ[204]
一般的な特徴
- 乗員: 3 名 (パイロット、副操縦士、航空機関士、またはロードマスター)
- 容量：
- 33～55人の兵士または
- 担架24台と介助者3名または
- 24,000ポンド（10,886kg）の積載量
- 長さ: 98フィート (30 m) [205]
- 胴体の長さ: 52 フィート (16 m)
- 幅: 12フィート5インチ (3.78 m) (胴体) [205]
- 高さ: 18 フィート 11 インチ (5.77 m)
- 自重: 24,578 ポンド (11,148 kg)
- 最大離陸重量: 50,000 ポンド (22,680 kg)
- 動力装置:ライカミング T55-GA-714A ターボシャフトエンジン2 基、各 4,733 馬力 (3,529 kW)
- メインローター直径: 2 × 60 フィート (18 m)
- メインローター面積: 5,600平方フィート (520 m 2 )
- ブレード部： 根元：ボーイングVR-7、先端：ボーイングVR-8 [206]
パフォーマンス
- 最高速度: 170 ノット (200 mph、310 km/h)
- 巡航速度: 160 ノット (180 mph、300 km/h)
- 範囲: 400 nmi (460 マイル、740 km)
- 戦闘範囲: 200 海里 (230 マイル、370 km)
- フェリーの航続距離: 1,216 海里 (1,399 マイル、2,252 km) [207]
- 実用上昇限度: 20,000 フィート (6,100 メートル)
- 上昇率: 1,522 フィート/分 (7.73 m/秒)
- ディスク荷重: 9.5 ポンド/平方フィート (46 kg/m 2 )
- 出力/質量: 0.28 hp/lb (0.46 kW/kg)
武装
- 最大 3 丁のピントルマウント式中型機関銃 (1 丁は積載ランプに、2 丁は肩の窓に)、通常は 7.62 mm (0.300 インチ) M240 / FN MAG機関銃、7.62 mm M134 ミニガン回転式機関銃を装備できます。
航空電子機器
- ロックウェル・コリンズ共通航空電子工学アーキテクチャシステム (CAAS) (MH-47G/CH-47F)
参照
関連開発
同等の役割、構成、時代の航空機
関連リスト
参考文献
- ^ 「ボーイング社、チヌーク・ヘリコプター納入50周年を祝う」ボーイング、2012年8月16日。2016年3月4日時点のオリジナルよりアーカイブ。
- ^ abcdefgh ジョン・J・トルソン中将（1989年）。ベトナム研究：航空機動性1961～71年。陸軍省。米国政府印刷局。CMH Pub 90-4。2010年6月12日時点のオリジナルよりアーカイブ。 2010年8月19日閲覧。
- ^ アポストロ、ジョルジオ。ヘリコプター図解百科事典。ニューヨーク：ボナンザブックス。1984年。ISBN 978-0-517-43935-7。
- ^ Goebel, Greg. Origins: Vertol V-107 & V-114 Archived 23 June 2012 at the Wayback Machine . Vectorsite.net、2009年12月1日。
- ^ ジェイ・P・スペンサー『 Whirlybirds: A History of the US Helicopter Pioneers』ワシントン大学出版局、1998年。ISBN 0-295-97699-3。
- ^ ホームズ、アレクサンダー（1962年10月26日）。「静かなるアメリカ人 - 海外にいる私たちの海兵隊」ロサンゼルス・タイムズ。2012年10月26日時点のオリジナルよりアーカイブ。 2017年7月5日閲覧。
- ^ Warwick, Graham (2008年4月1日). 「Chinook: Five decade of development」. Flight International . 2008年10月11日時点のオリジナルよりアーカイブ。 2010年3月29日閲覧。
- ^ ランゲ、ケイティ（2019年11月29日）。「なぜ陸軍ヘリコプターはネイティブアメリカンの名前を持っているのか」国防総省。 2021年12月20日閲覧。
- ^ 「チヌーク 伝送システムに関する情報と図」。2015年3月30日時点のオリジナルよりアーカイブ。2014年11月13日閲覧。
- ^ ベルデン、トム (1982年5月21日)。「このWhirlybirdは早起きだ：ボーイング・バートルの陸軍コプターが予算内で納品」フィラデルフィア・インクワイアラー。2011年6月8日時点のオリジナルよりアーカイブ。 2010年4月5日閲覧。
- ^ abc 「ボーイング社、カナダのチヌーク15機の契約を11億5千万ドルで受注、業界への同額の再投資を発表」ボーイング。2009年8月10日。2011年7月25日時点のオリジナルよりアーカイブ。 2009年8月11日閲覧。
- ^ パーソンズ、ゲイリー。「最初のプロジェクト、ジュリアス・チヌークが飛行」Wayback Machineで2012年3月14日にアーカイブ。Key Publishing、key.aero経由、2011年1月24日。
- ^ 「Type Certificate Data Sheet No. H9EA」(PDF)。連邦航空局。2007年1月17日。2007年6月14日時点のオリジナル(.pdf)からアーカイブ。2007年2月8日閲覧。
- ^ 「AW1067 ICH-47F 初飛行」（プレスリリース）。Vergiate: Leonardo。2013年6月26日。 2021年12月20日閲覧。
- ^ 「CH-47JAヘリコプター」川崎重工. 2021年12月20日閲覧。
- ^ 「ボーイング社、オランダ向けチヌークの契約を締結」（プレスリリース）ボーイング、2007年2月15日。2013年6月21日時点のオリジナルよりアーカイブ。2015年4月1日閲覧。
- ^ ダニエル・ルブラン（2009年8月10日）「チヌークはアフガニスタンには間に合わない」『ザ・グローブ・アンド・メール』。2009年8月14日時点のオリジナルよりアーカイブ。 2015年4月1日閲覧。
- ^ 「予算削減が迫る中、英国がボーイングにチヌーク24機を発注」。Defense News、2009年12月15日。[リンク切れ ]
- ^ 「オーストラリア、CH-47Fチヌークを発注」 Wayback Machineで2011年11月3日にアーカイブ。Defense Industry Daily、2010年3月22日。
- ^ The Hon. Greg Combet AM MP (2010年3月20日). 「新型チヌークCH-47ヘリコプター」.メディアリリース. オーストラリア国防省. 2010年3月24日時点のオリジナルよりアーカイブ。
- ^ “インド、米国からのチヌーク15機とアパッチヘリコプター22機の購入を承認”. intoday.in . 2015年9月23日. 2015年9月28日時点のオリジナルよりアーカイブ。 2015年9月27日閲覧。
- ^ シンガポール政府 (2016年11月7日). 「MINDEF、新型中型・大型ヘリコプターの取得契約を締結」。2016年11月7日時点のオリジナルよりアーカイブ。2016年11月7日閲覧。
- ^ 「速報：ドイツ、ボーイングのCH-47チヌークの正式採用を決定」aviacionline.com 2022年6月1日2022年6月19日閲覧。
- ^ ab 「ドイツ - CH-47F チヌークヘリコプター | 国防安全保障協力局」www.dsca.mil . 2023年5月13日閲覧。
- ^ 「米国、ドイツへのチヌークヘリコプターの85億ドルの売却を承認」シアトルタイムズ。2023年5月11日。 2024年4月6日閲覧。
- ^ Waldron, Greg (2019年1月4日). 「ボーイング社、スペインのCH-47D機をCH-47F標準機にアップグレード」Flight Global . シンガポール. 2019年1月4日時点のオリジナルよりアーカイブ。 2019年1月4日閲覧。
- ^ 「スペイン、ボーイングCH-47FブロックI重ヘリコプターを優先し、18機目を購入」。2023年7月23日。 2024年4月6日閲覧。
- ^ 「ベトナムへのチヌーク・コプター」ニューヨーク・タイムズ。1965年8月11日。2012年11月3日時点のオリジナルよりアーカイブ。 2010年3月29日閲覧。
- ^ 「アーセナル」. 2017年4月21日.
- ^ Scannell-Desch, Elizabeth A.; Marion Anderson (2000). 「ベトナム戦争看護師の苦難と個人的な戦略」. Western Journal of Nursing Research . 22 (5): 526–550. doi :10.1177/01939450022044584. PMID 10943170. S2CID 41787367.
- ^ ダンスタン、サイモン（2003年）。ベトナムのヘリコプター：1950年から1975年までの戦闘におけるヘリコプター。オスプレイ出版。p.81。ISBN 978-0-85045-572-4。
- ^アンダートン、デビッド＆ミラー、 ジェイ– ボーイングヘリコプターCH-47チヌーク。アーリントン：エアロファックス社、1989年、p.8。ISBN 0-942548-42-6。
- ^ 「このモンスター航空機はAC-130ガンシップのヘリコプター版だった」Business Insider。
- ^ マーダー、マレー（1973年7月26日）。「米国企業との石油協定：イランが合意に署名」ビクトリア・アドボケート。[永久リンク切れ ]
- ^ Szulcs, Tad (1971年7月25日). 「米国と英国、イランの軍事力増強をひっそり支持」.ニューヨーク・タイムズ. 2011年6月5日時点のオリジナルよりアーカイブ。 2010年4月5日閲覧。
- ^ 「米国はイランが購入できないようにヘリコプターを購入すると報じられている」ミルウォーキージャーナル、1984年1月22日。[永久リンク切れ ]
- ^ about:reader?url=http%3A%2F%2Firartesh.ir%2Fpost%2F502&tabId=4
- ^ 「イラン軍、クルド人による4日間の包囲を破る」レイクランド・レジャー、1979年8月27日。
- ^ Sander Peeters. 「1967年以降のイラクの空対空戦勝利」。2016年12月19日時点のオリジナルよりアーカイブ。2014年11月13日閲覧。
- ^ ファロック、カヴェ (2011 年 12 月 20 日)。戦争中のイラン: 1500–1988。オックスフォード: オスプレイ出版。ISBN 9781780962214。
- ^ ロイ、アミット（1980年2月23日）。「イラン、欧州の禁輸措置の圧迫を実感」スポークスマン・レビュー。[永久リンク切れ ]
- ^ 「米国、イランへの航空機部品供給を停止」シカゴ・トリビューン1979年11月9日。2012年10月26日時点のオリジナルよりアーカイブ。2017年7月5日閲覧。
- ^ 「イラン、中国、ペンタゴンの余剰オークションで軍事装備品を入手」 Fox News Channel. 2007年1月16日。2010年2月8日時点のオリジナルよりアーカイブ。2018年12月19日閲覧。
- ^ 「イランの技術者がチヌークヘリコプターをオーバーホール」BBCニュース。2007年1月27日。2011年6月9日時点のオリジナルよりアーカイブ。2010年4月5日閲覧。
- ^ “آشنایی با هوانیروز ایران”. irartesh.ir。 2015 年 2 月 12 日のオリジナルからアーカイブ。2015 年2 月 12 日に取得。
- ^ クロゼット、バーバラ リビア戦争におけるアメリカ人の役割が米国によって確認された 発行日: 1981年11月3日 2017年1月9日アーカイブウェイバックマシンで ニューヨークタイムズ2016年11月18日閲覧
- ^ UAEがCH-47のアップグレード契約を締結 2005年3月15日 Archived 2017年8月12日 at the Wayback Machine Flightglobal.com 2016年11月18日閲覧
- ^ 「イギリス空軍と陸軍は数で劣勢」ボストン・グローブ紙1982年5月21日。2012年10月26日時点のオリジナルよりアーカイブ。 2017年7月5日閲覧。
- ^ 「MoD uses 'cut and shut' hepper」BBCニュース2009年7月18日。2009年7月22日時点のオリジナルよりアーカイブ。2010年4月5日閲覧。
- ^ 「アルゼンチンの航空機の喪失 - フォークランド紛争 1982」www.naval-history.net。
- ^ “アルゼンチンのボーイング・バートル CH-47C チヌーク - フエルサ・アエレア・アルゼンチン”.ヘリス.com 。2023 年3 月 20 日に取得。
- ^ “RAF - Royal Air Force CH47 Chinook 'Bravo November'”. Royal Air Force . 2011年4月5日時点のオリジナルよりアーカイブ。2017年1月5日閲覧。
- ^ エセルとプライス 1983年、147-148頁。
- ^ エセルとプライス 1983年、151-152ページ。
- ^ “The Boeing Chinook”. airvectors.net . 2017年7月20日時点のオリジナルよりアーカイブ。2017年4月30日閲覧。
- ^ 「ヘリコプターの伝説『ブラボー・ノベンバー』がコスフォードへ向かう」イギリス空軍博物館。 2024年3月14日閲覧。
- ^ 「CH-47D/MH-47E チヌーク」。陸軍技術。SPGメディアリミテッド。2006年。2006年8月25日時点のオリジナルよりアーカイブ。2006年8月27日閲覧。
- ^ 「パラシュート部隊、砲火を浴びる恐怖を語る」The Herald 2000年9月12日。2013年1月31日時点のオリジナルよりアーカイブ。
- ^ 「英国がNATOをコソボに導く」BBCニュース。1999年6月12日。2017年8月12日時点のオリジナルよりアーカイブ。2010年4月4日閲覧。
- ^ Crerar, Pippa (2006年1月26日). 「スコットランド、タリバンのホットスポットに直面」Daily Record . 2011年6月9日時点のオリジナルよりアーカイブ。
- ^ 「Chinook Replaces Blackhawk in Combat」。Air Transportation。2008年3月5日。2009年7月28日時点のオリジナルよりアーカイブ。 2010年4月4日閲覧。
- ^ 「国防省、新型チヌーク22機を購入へ」デイリー・テレグラフ。ロンドン。2009年12月15日。2010年2月23日時点のオリジナルよりアーカイブ。2018年4月4日閲覧。
- ^ ドッド、マーク（2011年5月31日）。「アフガニスタンでチヌーク機が墜落、反乱軍の砲火が原因か」オーストラリアン紙。 2011年5月31日閲覧。
- ^ 「国防軍最高司令官アンガス・ヒューストン空軍大将と国防大臣スティーブン・スミスとの記者会見」国防省。2011年6月2日時点のオリジナルよりアーカイブ。 2011年5月31日閲覧。
- ^ 「ADFがCH-47Dチヌークの能力を強化」。大臣プレスリリース。国防省。2011年12月12日。2012年2月27日時点のオリジナルよりアーカイブ。 2011年12月25日閲覧。
- ^ 「タリバンの攻撃でヘリコプターが撃墜、米軍エリート部隊も死亡」Wayback Machineに2017年8月12日アーカイブ。ニューヨーク・タイムズ、2011年8月6日。
- ^ 「アフガニスタンのヘリ墜落で米軍兵士31人死亡」。Defense News、2011年8月6日。
- ^ 「アフガニスタンの米国大使館職員がカブールの空港に避難」NPR 。 2024年4月6日閲覧。
- ^ ab Abraham, Suresh. 「人道支援活動における戦術輸送ヘリコプター」Wayback Machineに 2014 年 2 月 19 日にアーカイブ ADJ、2009 年 4 月。
- ^ エドマンド・L・アンドリュース（1992年8月28日）。「ハリケーン・アンドリュー：救援活動への批判の中、ブッシュ大統領はフロリダに軍隊を派遣」ニューヨーク・タイムズ。
- ^ ab 研究論文: 災害救援、ワールドビジョンとハリケーン・アンドリュー救援プロジェクト。カリフォルニア州ワールドビジョン救援開発局発行。1993年。
- ^ ラリー・ローター (1992年8月29日). 「ハリケーン・アンドリュー - フロリダの嵐の被害者に食糧を携えた軍隊が到着」ニューヨーク・タイムズ。
- ^ 「日本軍ヘリコプターが福島原子力発電所に水を投棄」ニューヨークポスト、2011年3月16日。2013年7月24日時点のオリジナルよりアーカイブ。 2011年3月17日閲覧。
- ^ クリスチャン・サイエンス・モニター（2011年3月17日）。「CH-47チヌークヘリコプターが原子炉への放水を開始」。クリスチャン・サイエンス・モニター。2014年11月13日時点のオリジナルよりアーカイブ。
- ^ McKeown, Shawne (2011年3月17日). 「作業員が原子力発電所に水を散布する中、使用済み燃料プールに対する懸念が高まる」CityNews . 2011年3月18日時点のオリジナルよりアーカイブ。
- ^ 「日本の危機：放射線レベルが下がり始める」nzherald.co.nz。2011年3月18日。
- ^ パパラルド、ジョー（2011年3月21日）。「ロボットヘリコプターが日本に向かう可能性」。popularmechanics.com。
- ^ アルトマン、ハワード（2023年4月23日）。「特殊作戦部隊が米国大使館職員をスーダンから避難させる」。ザ・ウォーゾーン。 2024年4月6日閲覧。
- ^ 「CH-47D/F チヌーク ページ」。ボーイング。2007年6月4日時点のオリジナルよりアーカイブ。2007年6月2日閲覧。
- ^ 「チヌークヘリコプターがシアチェン氷河を含む高高度地域で運用開始」India Today 2020年2月21日2020年2月23日閲覧。
- ^ 「ISROのプシュパクが再利用可能ロケットのもう一つの勝利で着陸に成功」ヒンドゥスタン・タイムズ。2024年3月22日。 2024年3月22日閲覧。
- ^ 「ご覧ください：インドの21世紀プシュパク『ヴィマン』が無事に打ち上げられました」NDTV.com 。 2024年3月22日閲覧。
- ^ 「インド宇宙研究機関、再使用型ロケットの2回目の重要な着陸実験を完了」。 タイムズ・オブ・インディア。ISSN 0971-8257 。 2024年3月22日閲覧。
- ^ 「ISROが新たなマイルストーンを達成、プシュパック再使用型ロケットの着陸に成功」Moneycontrol . 2024年3月22日. 2024年3月22日閲覧。
- ^ 「ISROが再び成功！再使用型打ち上げロケット「プシュパック」の着陸ミッションがカルナタカ州で成功 – 写真をご覧ください」。Financialexpress。2024年3月22日。 2024年3月22日閲覧。
- ^ 「CH-47 チヌーク - 軍用航空機」. fas.org . 2021年6月19日閲覧。
- ^ “US ARMY CH-47 Chinook Helicopter”. 2014年10月28日時点のオリジナルよりアーカイブ。2014年11月13日閲覧。
- ^ シンプソン、アンドリュー (2012). 「BOEING CH-47D CHINOOK 83-24104 MUSEUM ACCESSION NUMBER X004-1310」(PDF)。ロンドン王立空軍博物館。 2022年10月9日時点のオリジナルよりアーカイブ(PDF) 。 2021年12月20日閲覧。
- ^ ウェイン・ムツァ『ヘリコプターガンシップ：致命的な戦闘兵器システム』（スペシャルティ・プレス、2010年）p52
- ^ 「ACH-47A Guns-a-go-go」。アメリカ陸軍航空博物館。2016年11月8日。 2021年12月20日閲覧。
- ^ “ニュース映画 - ボンサンでの待ち伏せ” YouTube . 2021年12月11日時点のオリジナルよりアーカイブ。
- ^ Guns a Go-Go 2007年5月14日アーカイブ、Wayback Machine。chinook-helicopter.com
- ^ 「Guns a Go-go」。アメリカ陸軍航空博物館。2016年11月8日。 2022年7月12日閲覧。
- ^ 米陸軍 CH-47A / CH-47B / CH-47C / CH-47D / SOA チヌーク Archived 23 June 2012 at the Wayback Machine . Vectorsite.net, 2004年7月1日.
- ^ カーティス、ロバート F. (2014 年 12 月 30 日)。生きていることに驚かされる: ベトナムとその先で偶然ヘリコプターを操縦した人物。ケースメイト。58 ページ。ISBN 9781612002767。
- ^ ボーイング CH-47D モデル チヌーク ヘリコプター 2008 年 8 月 3 日アーカイブ、Wayback Machineにて。chinook-helicopter.com
- ^ ボーイング、オランダ国防省がオランダ空軍CH-47F（NL）チヌークの初飛行を記録。 2011年1月26日、Wayback Machineで2011年10月5日にアーカイブ。
- ^ ab ガンナー、ジェリー（2011年11月）。「50周年を迎えたチヌーク - 世界のウォッカオペレーター - シンガポール共和国空軍」。AirForces Monthly。284：88。ISSN 0955-7091 。
- ^ 装備調達 - アフガニスタン航空能力、Wayback Machineで 2009 年 6 月 29 日にアーカイブ、forces.gc.ca。
- ^ チヌークがアフガニスタンでデビュー アーカイブ: 2010年10月31日Wayback Machine canadianally.com
- ^ Perkel, Colin (2014年9月29日). “Probe of 2011 Canadian military hepper crash in Afghanistan still continuously”. 2015年4月24日時点のオリジナルよりアーカイブ。2018年8月22日閲覧。
- ^ Van Westerhoven, Leo (2014年5月6日). 「カナダ、初のCH-147Fチヌークを受領」Dutch Free Press . 2018年8月22日時点のオリジナルよりアーカイブ。 2018年8月22日閲覧。
- ^ ボーイング MH-47D モデル チヌーク ヘリコプター 2008 年 5 月 17 日アーカイブ、Wayback Machineにて。chinook-helicopter.com
- ^ ボーイング MH-47E モデル チヌーク ヘリコプター 2008 年 9 月 28 日アーカイブ、Wayback Machineにて。chinook-helicopter.com
- ^ Hoyle, Craig (2008年6月6日). 「英国、批判の中、チヌークHC3の「復帰」作業を開始」Flight International。 2009年7月14日時点のオリジナルよりアーカイブ。 2009年1月19日閲覧。
- ^ ペリー、ドミニク（2017年3月30日）。「イギリス空軍、改良型チヌークHC5を歓迎」フライト・グローバル。
- ^ 「新型ボーイングCH-47Fが飛行」、Aerotech News and Review、2006年11月3日、3ページ。
- ^ ab 「チヌークヘリコプター、米陸軍と共同で運用試験飛行を開始」（プレスリリース）。ボーイング。2007年2月19日。2015年4月2日時点のオリジナルよりアーカイブ。 2015年4月1日閲覧。
- ^ ホルコム、ヘンリー。「ニュールック・チヌーク」。フィラデルフィアインクワイアラー、2007年8月17日。アーカイブリンク
- ^ ab 「ボーイング社、米陸軍と191機のCH-47Fチヌークヘリコプターの契約を締結」（プレスリリース）2008年8月26日。2015年4月2日時点のオリジナルよりアーカイブ。 2015年4月1日閲覧。
- ^ 「チヌーク ICH-47F」アグスタウェストランド、2013年7月4日閲覧。2014年11月6日アーカイブ、Wayback Machine
- ^ Warwick, Graham (2013年4月22日). 「Block 2 CH-47F to Tackle Payload Shortfalls」. Aviation WeekのDefense Technology International版。2015年7月23日時点のオリジナルよりアーカイブ。 2015年4月1日閲覧– Military.com経由。(オリジナルストーリーは2015年4月3日にWayback Machine Aviation Weekにアーカイブされています)
- ^ ab Trimble, Stephen (2015年3月31日). 「米陸軍、CH-47Fの100年耐用年数アップグレードの概要」 Flightglobal.com. 2015年4月2日時点のオリジナルよりアーカイブ。 2015年3月31日閲覧。
- ^ Judson, Jen (2022年4月5日). 「米陸軍、試験上の問題によりCH-47Fローターブレードの改良型を棚上げ」. Defense News . 2022年4月19日閲覧。
- ^ Warwick, Graham (2008 年 4 月 1 日)。「Chinook: CAAS が回転翼航空機のコックピットを統合」。Wayback Machineに 2008 年 4 月 4 日にアーカイブ。Flight International。
- ^ 「MH-47E/G 特殊作戦用チヌーク製品ページ」。Wayback Machineに 2012 年 12 月 21 日にアーカイブ。ボーイング。
- ^ 「超高速ヘリコプター」。Wayback Machineに2013年3月31日アーカイブ。Defensemedianetwork.com、2011年10月25日。
- ^ ドナルド、デイビッド（2020年9月2日）。「特殊作戦司令部向け初のブロックIIチヌーク」AINオンライン。 2021年7月8日閲覧。
- ^ Haxell, Helen (2017年9月12日). 「DSEI 2017: Chinook to stay in UK's future fleet」. Shephard Media. 2017年9月16日時点のオリジナルよりアーカイブ。 2017年9月15日閲覧。
- ^ 「英国 - H-47 チヌーク（航続距離延長型）ヘリコプターおよび付属品」（プレスリリース）。DSCA。2018年10月20日時点のオリジナルよりアーカイブ。 2018年10月20日閲覧。
- ^ 川崎重工業 CH-47J 2016年11月18日アーカイブ、Wayback Machine helis.com 2016年11月18日閲覧
- ^ ab クロフォード、スティーブ（2003）。21世紀の軍用ヘリコプター：今日の戦闘ガンシップ。ゼニスインプリント。p.48。ISBN 978-0-7603-1504-0。
- ^ グレッグ・ゴーベル「チヌークの商用および海外での運用」Vectorsite.net。2010年12月27日時点のオリジナルよりアーカイブ。2011年3月9日閲覧。
- ^ McGinley, Donna. 「Boeing Core Business Activities」（PDF） 。アドボカシーと公共政策立案。 2011年6月12日時点のオリジナル（PDF）からアーカイブ。2011年3月9日閲覧。
- ^ ab 「Flight International. Number 4006. Volume 129. New-build CH-47D ready for co-production. p.11」。Flight International。1986年4月12日。2012年11月4日時点のオリジナルよりアーカイブ。 2011年3月9日閲覧。
- ^ ジャクソン、ポール（1999年7月22日）。「ジェーンズ・オール・ザ・ワールド・エアクラフト1999-00。ボーイング社。ボーイング114と414。米軍MH-47E調達」。2011年3月9日閲覧。[永久リンク切れ ]
- ^ “CH-47J/JAヘリコプター | 川崎重工業”. global.kawasaki.com . 2024年6月9日閲覧。
- ^ 「ボーイング社、米空軍の戦闘捜索救助契約を獲得」。2013年5月14日時点のオリジナルよりアーカイブ。2016年2月6日閲覧。ボーイングニュースリリース
- ^ 「GAO の指示に従い、USAF は CSAR-X を再競争させる可能性が高い」Wayback Machineに 2012 年 3 月 7 日にアーカイブ。Aviation Week、2007 年 2 月 28 日。
- ^ トリンブル、スティーブン。「USAF、救出任務用の大型ヘリコプターを放棄、UH-60M 112機の購入を提案」Wayback Machineに2011年2月27日アーカイブ。Flight International。2010年2月24日。
- ^ USAF HH-60 人員回復再資本化プログラム 情報源募集 RFI Archived 21 July 2011 at the Wayback Machine . FBO.gov、2010 年 3 月 23 日。
- ^ 「USAF初のHH-60WジョリーグリーンIIがムーディ空軍基地に到着」。空軍。2020年11月6日。 2023年6月20日閲覧。[永久リンク切れ ]
- ^ 「なぜ海軍は特殊作戦にこの陸軍の主力機を頼りにするのか」2020年4月29日。
- ^ トレイル、スコット（2020年2月3日）。「米海兵隊のCH-53KヘリコプターをCH-47Fヘリに置き換えるのは悪い考えだ」。ディフェンスニュース。
- ^ 「ペンタゴンの検討で海兵隊ヘリコプターでボーイングとロッキードが対立」Bloomberg.com 2019年5月6日。
- ^ ab 「モデル234 チヌーク」。Boeing.com 。2021年12月20日閲覧。
- ^ 「コールソンのCU-47は銃撃戦の準備が整っている」
- ^ ab Goebel, Greg. 「ACH-47A Gunship / Model 347 / XCH-62 HLH (Model 301) / Model 360」Wayback Machineに 2010 年 6 月 26 日にアーカイブ。Vectorsite.net、2009 年 12 月 1 日。
- ^ “XCH-62 with photo”. 2014年11月13日時点のオリジナルよりアーカイブ。2014年11月13日閲覧。
- ^ abcdefghijklmnopqr 「World Air Forces 2014」（PDF）。Flightglobal Insight。2014年。2022年10月9日時点のオリジナルよりアーカイブ（PDF）。2014年2月14日閲覧。
- ^ 「National Airborne Service Corps (NASC)」. taiwanairpower.org . 2013年2月12日閲覧。
- ^ Jennings, Gareth (2017年5月2日). 「米国、ギリシャ向けCH-47Dの追加配備を承認」IHS Jane's 360。 2017年5月3日時点のオリジナルよりアーカイブ。 2017年5月3日閲覧。
- ^ 「ボーイング社、IAFヘリコプター契約を10億ドルで締結」。indiatimes.com。2012年10月30日。 2013年2月12日閲覧。
- ^ 「ボーイング社、インド空軍向けに初のチヌークヘリコプター4機を納入 - タイムズ・オブ・インディア」タイムズ・オブ・インディア2019年2月10日2019年2月10日閲覧。
- ^ “インド空軍、15機の強力で重量級のチヌークヘリコプターを導入！北東部地域での作戦支援に”. 2020年5月27日. 2022年3月8日時点のオリジナルよりアーカイブ。 2022年4月4日閲覧。
- ^ ab 2022年版防衛白書。p.53。防衛省
- ^ “ボーイング バートル CH-47 チヌーク”.デマンドメディア。2012 年12 月 29 日に取得。
- ^ Jennings, Gareth (2017年5月2日). 「オランダ、さらに2機のチヌークを契約」IHS Jane's 360 . 2017年5月3日時点のオリジナルよりアーカイブ。 2017年5月3日閲覧。
- ^ 「ボーイング、サウジのCH-47F販売契約に2600万ドルを追加」rotorandwing.com。2018年5月29日。2018年8月20日時点のオリジナルよりアーカイブ。2018年8月4日閲覧。
- ^ Waldron, Greg (2019年1月4日). 「ボーイング社、スペインのCH-47D機を-F規格にアップグレード」Flight Global . シンガポール. 2019年1月4日時点のオリジナルよりアーカイブ。 2019年1月4日閲覧。
- ^ “ボーイング バートル CH-47 チヌーク”.デマンドメディア。2012 年12 月 12 日に取得。
- ^ GDC (2021年7月4日). 「ボーイング社、英国空軍に航続距離延長型チヌークヘリコプター14機を納入へ」Global Defense Corp. 2021年7月30日閲覧。
- ^ ab "Boeing CH-47D/F". Boeing.com. 2012年10月10日時点のオリジナルよりアーカイブ。 2013年2月12日閲覧。
- ^ “フエルサ アエレア アルゼンチン CH-47C” . 2014 年7 月 31 日に取得。
- ^ “コマンド・デ・アヴィアシオン・デ・エヘルシト・アルヘンティーノ CH-47C” . 2013 年2 月 12 日に取得。
- ^ 「オーストラリア空軍CH-47C」。2013年2月12日閲覧。
- ^ “BNPB ダタンカン チヌーク ダン ブラック ホーク ウントゥク タンガニ カルフトラ”. bpbnnews.id (インドネシア語)。 2020年8月20日。2020年11月26日のオリジナルからアーカイブ。2020 年12 月 11 日に取得。
- ^ “BNPB ダタンカン 2 ヘリコプター ブアタン AS ウントゥク タンガニ ベンカナ”. inews.id (インドネシア語)。 2020 年 8 月 18 日。2020 年12 月 11 日に取得。
- ^ 「World Air Forces 1971 pg 940」. Flightglobal.com . 2014年2月14日閲覧。
- ^ 「40周年回顧：ヘリコプター産業の[全盛期]」。aviationtoday.com。2016年10月25日時点のオリジナルよりアーカイブ。2013年2月13日閲覧。
- ^ 「ブリティッシュ・エアウェイズ・ヘリコプターズ・ボーイング234L」 。 2013年2月12日閲覧。
- ^ Borchers, Paul F.; Franklin, James A.; Fletcher, Jay W. (1998年1月). 「SP-3300 Flight Research at Ames, 1940-1997」. nasa.gov . 2013年2月12日閲覧。
- ^ 「World Air Forces 1987 pg 105」. Flightglobal.com . 2014年2月14日閲覧。
- ^ 「ボーイングCH-47Aチヌーク64-13138、1966年5月4日」。航空安全ネットワーク。 2021年2月19日閲覧。
- ^ 「ボーイングCH-47Aチヌークヘリコプター66-19006」。
- ^ 「MACV本部月次概要1969年5月」（PDF）。米国軍事援助司令部ベトナム。1969年10月1日。18ページ。 2020年2月25日閲覧。
この記事には、パブリック ドメインであるこのソースからのテキストが組み込まれています。
- ^ 「ボーイングCH-47Aチヌークヘリコプター66-19023」。
- ^ “ドイツでヘリコプター墜落、37名の米兵が死亡”.シカゴ・トリビューン. 1971年8月19日. 2015年9月24日時点のオリジナルよりアーカイブ。 2017年6月30日閲覧。
- ^ “Tafel an Hubschrauber-Gedenkstätte verschwunden” [ヘリコプター記念碑の消えた銘板].ノルドバイエルンオンライン（ドイツ語）。 2009年8月14日。2017年8月20日のオリジナルからアーカイブ。2017 年6 月 30 日に取得。
- ^ 「ボーイングCH-47Cチヌーク68-15866事故」。航空安全ネットワーク。 2020年11月16日閲覧。
- ^ 注目される航空ショーの安全性 Archived 1 July 2004 at the Wayback Machine、BBC、2002年7月27日。
- ^ 「Ursula J. Schoenborn v. The Boeing Company, 769 F.2d 115 (3d Cir. 1985) – 米国第3巡回区控訴裁判所の事件」resource.org。2008年12月1日時点のオリジナルよりアーカイブ。 2017年4月30日閲覧。
- ^ 「RAAF Museum: Royal Australian Air Force」. airforce.gov.au . 国防省. 2017年4月1日時点のオリジナルよりアーカイブ。2017年4月30日閲覧。
- ^ 報告書番号: 2/1988。1986年11月6日、シェトランド諸島サンバラの東2.5マイルで発生したボーイング・バートル（BV）234LR、G-BWFCの事故に関する報告書。2012年7月16日アーカイブ、archive.today
- ^ 「マリー・テレーズ・ロッシ・ケイトン」。アーリントン国立墓地のサイト。2009年5月2日時点のオリジナルよりアーカイブ。2009年6月21日閲覧。
- ^ 「韓国のヘリコプターが橋に墜落、3人死亡」人民日報、2001年5月30日。2009年11月24日時点のオリジナルよりアーカイブ。
- ^ 「韓国のヘリコプターが彫刻に衝突し乗員死亡」 Wayback Machineに2018年2月22日アーカイブ。デイリー・テレグラフ、2001年5月30日。
- ^ フィリピンでの墜落事故 2012年5月25日アーカイブ、Wayback Machine。chinook-helicopter.com、
- ^ バンバー、デイビッド。「正教会の指導者4人が航空機墜落事故で死亡」。2018年11月7日現在、Wayback Machineにアーカイブ 。デイリー・テレグラフ、2004年9月12日。
- ^ 「ワシントン男性、アフガニスタンの墜落事故で死亡と推定」シアトルタイムズ。AP通信。2005年4月10日。2018年11月7日時点のオリジナルよりアーカイブ。2017年7月26日閲覧。
- ^ Kakesako, Gregg K. (2005年7月29日). 「ヘリコプター墜落は砂嵐が原因、陸軍発表」. Honolulu Star-Bulletin . 2010年8月8日時点のオリジナルよりアーカイブ。 2017年7月26日閲覧。
- ^ 「ペルーのヘリコプター墜落事故で7人死亡、その中にポートランド地域出身者も」Wayback Machineに2014年2月22日アーカイブ。オレゴニアン、2013年1月8日。
- ^ 「行方不明のヘリコプター乗組員2名が死亡しているのが発見される」カナダ放送協会。2023年6月21日。 2022年6月22日閲覧。
- ^ 「s/n H-91 FAA」AerialVisuals . 2019年7月26日閲覧。
- ^ “c/n M.3453”. helis.com . 2019年7月27日閲覧。
- ^ “Chinook”.カナダ国立空軍博物館. 2019年12月25日時点のオリジナルよりアーカイブ。2019年7月26日閲覧。
- ^ 「Canadian CH-147D Chinooks to Museums」helis.com . 2019年7月27日閲覧。
- ^ “MM80840”. JetPhotos . 2019年7月27日閲覧。
- ^ 「ボーイングCH47Dチヌーク（前部胴体部分）」。イギリス空軍博物館。 2019年7月27日閲覧。
- ^ “59-04984”. chinook-helicopter.com . 2019年7月26日閲覧。
- ^ 「回転翼機」。アメリカ陸軍航空博物館。2016年10月29日。2019年8月1日時点のオリジナルよりアーカイブ。 2019年7月26日閲覧。
- ^ 「フォート・キャンベル」EuroDemobbed . 2019年7月26日閲覧。
- ^ 「Redstone Arsenal」. USDemobbed . 2019年7月27日閲覧。
- ^ “65-7992”.航空機. 2019年7月26日閲覧。
- ^ 「チヌークが米国宇宙ロケットセンターに着陸」レッドストーンロケット。 2014年9月3日。 2024年11月13日閲覧。
- ^ 「ボーイングCH-47Dチヌーク」www.combatairmuseum.org . 2021年6月4日閲覧。
- ^ 「Our Collection」. Castle Air Museum . 2019年7月27日閲覧。
- ^ 「フォートノックス - グッドマンAAF」。米国退役。 2019年7月27日閲覧。
- ^ “65-8025”. helis.com . 2019年7月26日閲覧。
- ^ 「戦争証跡博物館」aviationmuseum.eu 2016年11月19日2019年7月26日閲覧。
- ^ “66-19082”.航空機. 2019年7月26日閲覧。
- ^ 「CH-47 技術仕様」。ボーイング。2016年3月13日時点のオリジナルよりアーカイブ。2016年3月19日閲覧。
- ^ “CH-47 チヌークヘリコプター”. army.mil . 2014年11月4日. 2016年3月29日時点のオリジナルよりアーカイブ。 2016年3月19日閲覧。
- ^ フローリー、ジェラード：国際軍用航空機ディレクトリ、p.49。Aerospace Publications Pty Ltd、2002年。ISBN 1-875671-55-2。
- ^ ab “Boeing: H-47 Chinook” www.boeing.com。2016年3月13日時点のオリジナルよりアーカイブ。2016年3月19日閲覧。
- ^ Lednicer, David. 「The Incomplete Guide to Airfoil Usage」m-selig.ae.illinois.edu . 2019年4月16日閲覧。
- ^ アメリカ合衆国。海軍訓練機器センター。海軍省。認識学習カード - 米国および外国の航空機。デバイス 5E14H。LSN 6910-LL-C006462。フロリダ州オーランド。1982 年。55 枚のカード。注釈: 2252 キロメートル。
外部リンク
ウィキメディア・コモンズには、 CH-47 チヌークに関連するメディアがあります。
- 公式サイト
- Boeing.com の MH-47E/G、CH-47 の歴史、およびモデル 234 チヌークの歴史ページ
- Army.mil の CH-47A/B/C、ACH-47A、CH-47D/F、CH-47 チヌークのページ
- Vectorsite.net の CH-47 ページ
- 「ボーイング社の新型戦闘対応CH-47Fチヌークヘリコプターが米陸軍初の部隊に配備」
- イタリアのチヌーク – CASR 記事
- コップ＝エッチェルス効果 - アフガニスタンにおけるCH-47の夜間着陸 2009年8月20日アーカイブ、Wayback Machine。[リンク切れ ]マイケル・ヨン オンラインマガジン
- 短編映画「STAFF FILM REPORT 66-2A (1966)」は、インターネット アーカイブで無料で視聴およびダウンロードできます。
