折りたたみ式フィン付き空中ロケット

折りたたみ式フィン付き空中ロケット / マイティマウス

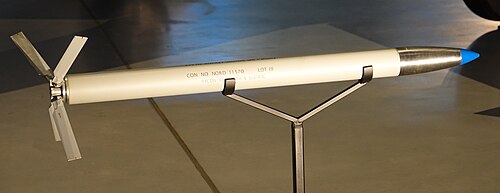

バージニア州のスティーブン・F・ウドバー・ヘイジー・センターにあるマイティ・マウスのロケット
タイプ	空対空ロケット、空対地ロケット
原産地	アメリカ合衆国
サービス履歴
使用者	アメリカ軍
仕様
直径	2.75インチ（70mm）
弾頭	様々な
エンジン	固体燃料ロケット
ガイダンス システム	なし

Mk 4 折りたたみフィン式空中ロケット( FFAR ) は、「マイティ マウス」とも呼ばれ、米国軍用機が使用する無誘導ロケットです。直径は 2.75 インチ (70 mm) でした。敵の爆撃機を撃墜するための迎撃機用の空対空兵器として設計されましたが、主に空対地兵器として使用されました。FFAR は、現在も使用されている 現代のHydra 70シリーズに発展しました。

戦闘機や爆撃機にジェット エンジンが搭載されるようになったことで、迎撃機には新たな問題が生じた。正面からの迎撃では接近速度が 1,500 フィート/秒 (457 メートル/秒) 以上になるため、戦闘機のパイロットが敵機を狙い撃ちして十分なダメージを与えて撃墜するまでの時間はますます短くなっていた。 戦時中の経験から、.50 口径 (12.7 mm) の機関銃は爆撃機を確実に撃墜できるほどの威力はなく、一斉射撃で撃墜するのはなおさら困難であり、重機関砲は命中を確実にする射程距離や発射速度がなかった。無誘導ロケット弾は戦争中に地上攻撃に効果的であることが証明されており、ドイツ空軍は、1943年7月29日にドイツ空軍のJG 1およびJG 11戦闘機部隊がキールおよびヴァルネミュンデを攻撃するアメリカ陸軍航空隊の爆撃機に対して初めて使用したヴェルファー・グラナーテ21ロケット弾の一斉射撃が強力な空対空兵器になり得ることを示した。1944年の夏から秋にかけて、折りたたみフィンのR4M無誘導ロケット弾がメッサーシュミットMe 262ジェット戦闘機の翼下に搭載され、アメリカ陸軍航空隊の第8空軍の重爆撃機 に対する爆撃機駆逐任務に使用された。

FFARは1940年代後半にアメリカ海軍の海軍兵器試験センターとノースアメリカン・アビエーションによって開発された。^{[要出典]大量生産はロサンゼルスの}ノリス・サーマドール社とカリフォルニア州リバーサイドのブリッジポート・ブラス社ハンター・ダグラス部門の施設で行われた。 ^[1] 信管はニューヨーク州クイーンズ区ジャクソンハイツのブローバ・ウォッチ社によって製造され、 ^[2]ロケット推進剤はデラウェア州ウィルミントンのヘラクレス社から供給され、 ^[3]金属部品はカリフォルニア州ダウニーのエアロジェット・ゼネラル社から供給され、^[4]その他のスペアパーツはノースアメリカン・アビエーションによって製造された。^[5]

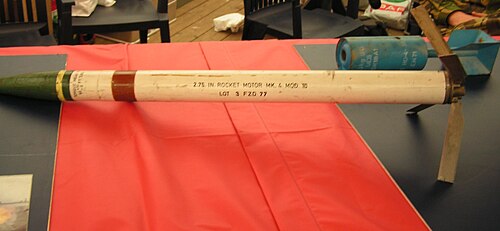

オリジナルの Mk 4 FFAR は、全長約 4 フィート (1.2 m)、重量 18.5 ポンド (8.4 kg)、高爆薬弾頭の重量は約 6 ポンド (2.7 kg) でした。第二次世界大戦のドイツ空軍のR4M 弾頭と同様に、ロケットの回転を安定させるために発射時に展開する折りたたみ式のフィンを備えていました。FFAR では、R4M の 8 枚のフィンの半分の数 (4 枚) のフィンが使用されていました。最大有効射程は約 3,700 ヤード (3,400 m) でした。本来の精度が低いため、通常は大斉射で発射され、航空機によっては 104 発ものロケットを搭載していました。

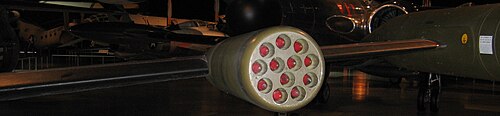

FFARは、1950年代初頭のF-86D、F-89、F-94C、CF-100など、多くのNATO 迎撃機の主力武装であった。また、誘導ミサイル武装を補うために 、 F-102デルタダガーにも搭載されていた。

Mk 4 は、人気漫画キャラクターにちなんで「マイティ マウス」と呼ばれていました。

マイティマウスは航空兵器としては役に立たないことが判明した。一撃で爆撃機を破壊できるほどの威力があったが、その精度は最低だった。ロケット弾は発射時に広範囲に散らばり、24発のロケット弾が一斉に発射されればフットボール競技場ほどの面積を覆った。この精度の悪さが特に明らかになったのは1956年8月16日で、米空軍のF-89戦闘機2機が208発のロケット弾を発射したにもかかわらず、暴走した米海軍の無人機を撃墜できなかったときだった。^[6]

その結果、1950年代後半までに、航空機兵器としての使用はほぼ放棄され、当時利用可能になりつつあった誘導空対空ミサイルが採用された。しかし、Mk 4は空対地兵器として、特に新型の武装ヘリコプター用に他の用途が見出された。FFARの一斉射撃は、重量と反動がはるかに少ない重機関銃と同じくらい破壊力があり、地上攻撃の役割においては、その限界的な長距離精度はそれほど重要ではなかった。より強力なモーターが搭載されてMk 40となった。Mk 40は、Mk 4 2.75 FFARから開発された汎用モーターであり、任務に応じて異なる弾頭を搭載することができた。さまざまな用途のためにポッド（通常7発または19発のロケット弾を搭載）が作られ、対人、対戦車、標的マーキング 用として多種多様な特殊弾頭が開発された。

米国はこの種の兵器の主な使用者であり、この兵器用にさまざまな発射ポッドを開発した。LAU-3 ポッドはアルミニウム強化段ボールで作られており、任務終了後に地上で廃棄するか、飛行中に投下して廃棄することになっていた。武装ヘリコプターの登場とベトナム戦争での使用増加により、再利用可能な発射ポッドの必要性が明らかになり、後期モデルは全金属製になった。このロケットは当初米国海軍によって開発されたが、全軍用のロケットポッドの開発に最も大きく貢献したのは米国空軍、後に米国陸軍であった。これらのポッドは次のように説明されている。

• 米空軍システムで指定された発射装置:

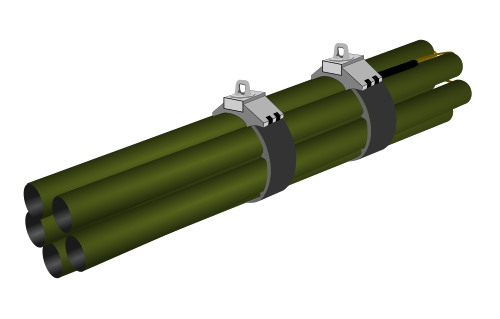

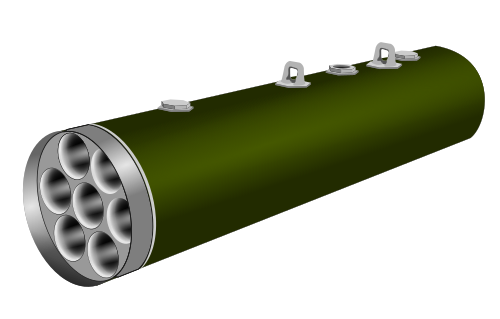

• 米陸軍システムで指定された発射装置:

初期のUH-1B/UH-1Cガンシップには、スライド式の側面ドアの後端近くに取り付けられた、24発の長方形の発射装置を一組使用したXM-3サブシステムが搭載されていた。これらのポッドは地上で再装填可能で、半永久的な航空機部品であった。取り付けポイントは、対戦車任務用に両側に3基のSS-11発射装置用のブームを取り付けるために使用されていた。副操縦士は、これらを発射するために屋根に取り付けられた照準器と制御ボックスを持っていた。後のUH-1CおよびD航空機には、両側に7発のポッドと2基のM-60D機関銃を運ぶためのマウントがあった。代わりに、1丁あたり3,000発の弾丸を装填できるM-134ミニガンを搭載したものもあったが、これらの航空機は通常、航空ロケット砲(ARA)部隊 ではなく航空騎兵部隊によって使用された。

また、廃棄された航空機ポッドを使用したさまざまな地上発射装置が、火力基地の防衛に使用されました。スラマーと呼ばれる 6 つの 19 発ポッドで構成される牽引構成が、空挺歩兵支援用にテストされました。射程は、ハイドラ 70 ファミリー ロケットを使用して約 7,000 メートルでした。

Mk 40 Mod 0 ユニバーサル モーターの開発に伴い、多数の異なる弾頭と、多数の異なる信管オプションが開発されました。Mk 40 モーターがMk 66モーターに置き換えられる前に開発されたと考えられる弾頭のリストは次のとおりです。

トルコのメカニカル・アンド・ケミカル・インダストリー・コーポレーションは、ライセンスに基づいてFFARを生産している。この70mm無誘導ロケットは、MK40またはMK4ロケットモーター、弾頭、M423信管から構成される。このロケットは、空対地および地対地の両方の攻撃が可能だ。^{[8] [9]}

• 仕様:
  • 総重量: 9.3 kg (M151弾頭を含む)
  • 全長：1.4m（M151弾頭を含む）
  • 弾頭タイプ: HE M151、TP MK 61 MOD 0、煙幕/信号弾 MKE MOD 248
  • 弾頭重量: 3.95 kg (M151)
  • 燃料タイプ: ダブルベースN5
  • 射程距離: 7 km (地表から地表まで)
  • 動作温度: -54°C ～ +65°C
