M75グレネードランチャー

M75グレネードランチャー

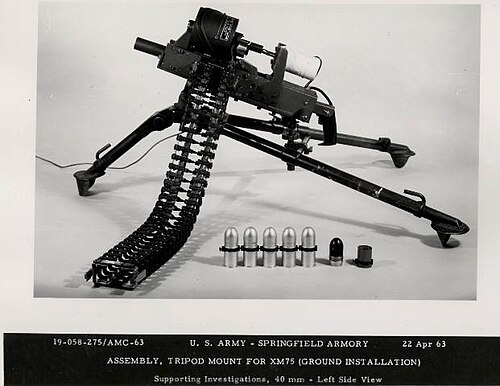

重い三脚に取り付けられた地上設置型 XM75 グレネード ランチャー。
タイプ	自動グレネードランチャー
原産地	アメリカ合衆国
サービス履歴
使用者	アメリカ合衆国
戦争	ベトナム戦争
生産履歴
デザイナー	フィルコ・フォード [1]
設計	1961年[1]
メーカー	スプリングフィールド兵器庫[1]
単価	1,127.00ドル（1967年）[1]
生産	1965-1967 [1]
建造数	500 [1]
仕様
カートリッジ	M384 高性能爆薬、M385 練習用
口径	40ミリメートル
アクション	自動、モーター駆動[1]
発射速度	225rpm [1]
銃口速度	790フィート/秒（240メートル/秒）[1]
有効射程距離	2,045ヤード（1,870メートル）[1]
給餌システム	ベルト

M75 は、主にアメリカ軍の航空機兵器として使用された40mm 自動擲弾発射装置であり、高速度40x53mm 擲弾を使用する最初の兵器の 1 つでした。

M75の開発は1950年代後半にフィルコ・フォード社（この時代には後にフォード・エアロスペース社と呼ばれるようになった）によって始まった。40mm低速手榴弾が歩兵用に開発されていたのに対し、M75は射程距離を延ばすためより高速の手榴弾を使用する航空機兵器となるはずだった。XM13 ^[2]と呼ばれる航空機用ガンポッドがそのために開発されたが、ベトナム戦争中を中心にヘリコプター兵器としてより広く使用された。M75が組み込まれた最も有名なシステムは、UH-1 イロコイで使用されたM5と、 AH-1 コブラで使用された砲塔付きM28システムである^[3]。最後のケースでは、この兵器はすぐに改良されたM129ランチャーに置き換えられた。

この武器は「空冷式、電動式、速射武器」と説明されている。^[4] 発射サイクルのすべての部分がこのように駆動されるため、ユニットには外部電源が必要である。その他の重要な特徴は、システムの他のコンポーネントを駆動する往復動式バレルとカムアセンブリである。^[4]武器サイクルのすべての段階は、遊星歯車列が内蔵されたドラムカムアセンブリによって積極的に制御され、モーターの高速を銃に必要な速度まで減速する役割を果たす。5 ⁄ 8馬力(470 W) 28 ボルト DC モーターは砲塔ブラケットに取り付けられ、武器の反動からドラムカムを分離するためにフレキシブルシャフトを介してドラムカムを駆動する。^[1]この武器は連結弾薬を受け入れ、M5 および M28 システムの場合は回転ドラムから、XM9 システムの場合はボックスから弾薬が供給された。^[5] M5 はボックスマガジンも使用できた。

M75には派生型がなかったが、フィルコフォード社は改良型M129を開発し、すぐにM75に取って代わった。M129は実質的には旧型の銃を再設計したもので、同心カムと改良されたマウントを組み込み、発射速度を400rpmに高めていた。^[6] M75の主な問題は、銃身が作動ドラムの下にあるために生じるトルクであった。M129では銃身がドラムと同心であるため、過剰なトルクが排除されている。^[1] M129は、 XM8や前述のM28ヘリコプター兵器システム、不運なAH-56シャイアン用のXM51に使用され、 XM94システムを搭載したUH-1シリーズのドアガンとして試験運用されていた。この武器の操作はM75と非常によく似ており、往復動式の銃身とカムアセンブリは依然として存在し、武器は依然として電動で駆動されている。^[7]
