FN MAG

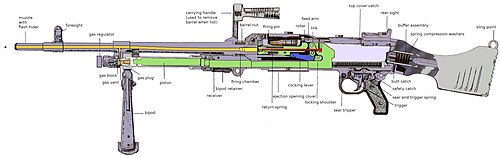

MAGはロングストロークピストンシステムを採用しており、発射時に発生した燃焼ガスを銃身のポートから排出し、ロッキング機構に接続されたガスピストンロッドを駆動させる。銃身後部は、垂直方向に傾斜し下方に動くロッキングレバー機構によってロックされ、このレバーは関節式ジョイントを介してボルトキャリアに接続されている。

レシーバーの底部には、ロッキングレバーをガイドするロッキングショルダーとカム面が配置されている。ロック解除シーケンスは、ガスピストンロッドが15mm （0.6インチ）後方に移動した後に開始され、弾丸が銃身から出て高圧推進ガスの圧力が安全なレベルまで低下するまで、ブリーチブロックを完全にロックした状態に保つ。

MAGはオープンボルトから発射する。スプリング式のエキストラクターとエジェクターは両方ともボルト内に収められている。発射後、使用済みの薬莢は、通常レシーバー下部のスプリング式ダストカバーで覆われた排莢口から下方に排出される。この機関銃はストライカー式発射機構（ボルトキャリアーは、発射時にボルト表面から突き出る撃針を収容する溝があるため、ストライカーとして機能する）、自動のみのトリガー機構、およびピストルグリップ上部に配置された手動クロスボルト式プッシュボタン安全装置を備えている。^{[ 13 ]}

MAGのレシーバーは、鋼板とリベットで補強された板金プレス加工品で構成されています。前部は、恒久的に取り付けられるバレルナットとガスシリンダーを受け入れるために補強されています。ボルトアセンブリとピストンエクステンションの往復運動を支えるガイドレールは、サイドプレートにリベットで固定されています。ボルトのガイドレールは、ロッキングレバーをロッキングショルダーに係合させるために下向きに成形されており、ロッキングショルダーもサイドプレートにリベットで固定されています。レシーバーの後部は、バットストックを受け入れるために補強され、スロットが設けられています。^{[ 13 ]} MAGには、固定式の木製ストック（後期生産モデルではポリマー製ストック）、ピストルグリップ、キャリングハンドルも装備されています。

ユーザーが調整可能なガスバルブにより、発射速度を毎分650発から1,000発まで調整できます。また、補助装置により、様々な種類のカートリッジ装填や、汚れがひどい状況下での使用に合わせてガスシステムを調整できます。高い発射速度は、航空機や、遮蔽物から遮蔽物へと素早く移動することで被弾時間を最小限に抑える標的など、汎用機関銃の射撃に短時間しかさらされない標的に対して使用する場合に有利です。汎用機関銃による射撃を数秒以上継続できる標的の場合、発射速度の重要性は低くなります。

クイックチェンジバレルにはスロット付きフラッシュサプレッサーが付いています。バレルのチャンバーとボアは、耐用年数を増やすためにクロムライニングまたはステライトライニングされており、バレルには305  mm (1:12  in) のライフリングツイストレートを持つ4本の右回り溝があります。バレルにはフロントサイトベース、キャリングハンドル、ガスブロック (3つの設定を持つ排気型ガスレギュレーターバルブ付き) も取り付けられています。^{[ 13 ] [ 14 ] [ 15 ]}バレルアセンブリの重量は3,050 g (6.72 lb )で、長さ630 mm (24.80 in )のバレルのうち、 487.5 mm (19.19 in )の部分にライフリングが施されています。^{[ 16 ]} MAGは、工具を使用してアセンブリのフロントサイトを調整できるようにすることで、バレルアセンブリ間のゼロシフトを考慮しています。

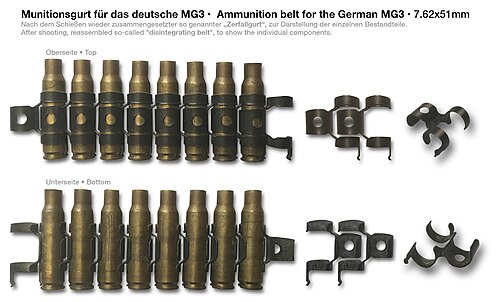

この武器は左側からオープンリンク式の金属製弾薬ベルトで給弾される。アメリカ製の分離式M13リンクベルト（NATO標準）か、50発ずつ連結できるドイツ製の非分離式セグメントベルトDM1のいずれかが使用できる。DM1ベルトは第二次世界大戦中にMG34およびMG42機関銃で使用されたGurt 34/41ファミリーの最終バージョンに基づいている。 ^{[ 17 ]}発射後、分離されたM13リンクまたは空になったDM1ベルトセクションは、通常バネ仕掛けのダストカバーで覆われた排莢口からレシーバーの右側に排出される。^{[ 13 ]}

武器をあるベルトタイプから別のベルトタイプに給弾するように適合させるには、給弾トレイのカートリッジストップの位置とトップカバー内の爪の角度が異なるため、給弾機構のいくつかのコンポーネントを再構成する必要があります。MAGは、往復ボルトキャリアの後退および前進サイクル中に給弾リンクを動かし続ける爪式給弾機構を備えており、スムーズなベルトの流れを実現します。^{[ 13 ]}

給弾機構の3つの爪は、ボルトキャリアに接続されたローラーによって作動する。給弾チャンネルレール、給弾リンク、両方の給弾スライド、および給弾トレイはクロムメッキされている。トップカバー本体は陽極酸化アルミニウム鋳造品である。歩兵突撃の役割では、この武器には50発の弾帯を収納する板金製の容器を取り付けることができ、それはレシーバーの左側に取り付けられる。^{[ 13 ]}

MAGには、前方のブレード（風向と仰角の両方を機械的に調整可能）と、折りたたみ式のリーフ型リアサイトが装備されています。リーフ型リアサイトは、下向きの位置で200～800m （219～875ヤード）の射撃距離を100m （109ヤード）刻みで表示する開口部があり、800～1,800m （875～1,969ヤード）の射程を100m （109ヤード）刻みで表示するオープンUノッチを備えています。リアサイトは、レシーバーの上部鍛造と一体化した保護耳付きのベースにヒンジで取り付けられています。アイアンサイトラインの照準半径は848mm （33.4インチ）です。

後期生産モデルのレシーバーの上部には、MIL-STD-1913規格のレールが装備されていることが多く、これは（低照度）光学照準器や暗視装置などの銃器アクセサリーを取り付けるためのプラットフォームとして機能します。

安全装置を安全位置にすると、シア機構は無効になります。安全装置は、銃がコッキングされている場合にのみ作動します。^{[ 13 ]}

軽機関銃の火力支援の役割のために、この銃には高さ調節可能な折りたたみ式二脚（ガスシリンダーの端に取り付けられている）が装備されている。携行時や前腕として使用する場合は、アルミニウム製の脚を折り畳み、フックとバネ仕掛けの留め具でレシーバー下のスロットに固定できる。腰だめ撃ちの時は、二脚の脚を伸ばしたままにして、左側の脚を握って支える。二脚は、ガスシリンダーヘッドのロールピンを叩き出して面一にし、二脚を回転させてガスシリンダーの保持ラグを越えることで、ガスシリンダーから取り外すことができる。^{[ 13 ]}

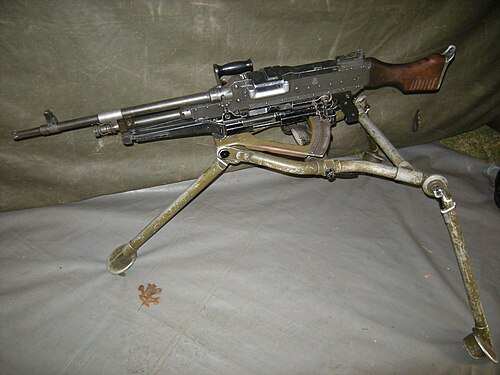

固定式中機関銃の持続射撃支援の役割では、武器は二脚よりも高い精度と制御性を提供する三脚に取り付けられます。たとえば、FN 360°三脚は、武器の銃身軸を300 mm (11.8インチ)から600 mm (23.6インチ)まで維持できる仰角調整機構を備え、30° から +15° の仰角変更と 360° の旋回範囲を備えています。

MAGの車両搭載型には、銃床、二脚、キャリングハンドル、ピストルグリップ、排莢口ダストカバー、光学照準器マウントが装備されていない。しかし、新型の密閉式ガスレギュレーターが搭載されている。また、使用目的に応じて、延長型チャージングハンドルリンケージ、標準トリガーグループ（ピストルグリップ付き）、または電気式トリガーを備えた専用トリガーアセンブリを取り付けることも可能である。

ピントルマウント式の航空機搭載型モデルは、M13ベルトのみを使用して右側または左側から給弾される。このような構成のため、武器には通常、標準的な照準器は装備されておらず、電動トリガーが備えられている。

L7汎用機関銃は、1957 年の試験を経て、長年使用されてきたビッカース機関銃（中型機関銃）とブレン軽機関銃（軽突撃用）の後継としてイギリス軍に採用されました。当初は1961年から1988年の工場閉鎖までエンフィールド・ロックの王立小火器工場でFNのライセンスに基づいて製造されていましたが、その後マンロイ・エンジニアリング（現在のFNハースタルUK） ^{[ 26 ]}によって製造され、現在はヘッケラー＆コッホによって製造されています。^{[ 27 ]}このシリーズはイギリス軍のすべての部隊で引き続き使用されています。^{[ 28 ] [ 29 ] [ 30 ] [ 31 ]}

歩兵用に開発された主な派生型は L7A1 と L7A2 の 2 つで、L7A2 が以前の派生型に取って代わりました。その他いくつかの派生型が開発されており、特に装甲車両に搭載するために改良された L8 (L8A1 と L8A2 バージョンで生産) があります (L37 派生型は装甲車両に搭載するために開発されました)。ブレン軽機関銃を完全に置き換えることを意図していましたが、この軽機関銃 (7.62×51mm NATO 用に再チャンバー化され、L4 と改名) は、中機関銃の役割が求められないジャングル地帯 (特に極東) や補助部隊で、L86A1軽支援火器 (LSW) が採用されるまで使用され続けました。 LSWは軽機関銃の役割においてL7とL4の両方を置き換えることを目的としていましたが、L86の持続射撃能力と信頼性に対する不満から、戦闘部隊は可能な限りL7を使い続けました（ただし、L7もその7.62×51mm NATO弾も歩兵小隊に支給されることは想定されていませんでした）。

イギリス陸軍、海兵隊、およびイギリス空軍連隊には、軽分隊支援または火力支援武器として LSW に代わるものとしてL110A2 ( FN Minimi Para ) が支給されました。これは、 L85アサルトライフルと同じ NATO 標準5.56×45mm弾薬を使用します。しかし、要求事項の見直しにより、2018 年に L110A2 LMG と L86A2 LSW の両方が退役し、7.62 mm L7A2 がイギリス陸軍歩兵分隊でその地位を取り戻しました。他の派生型は、多くのイギリス軍用車両、海軍艦艇、航空機に搭載された役割で引き続き使用されています。1961 年、イギリスの王立小火器工場エンフィールド (現在のBAE システムズ) は、MAG のライセンス生産を次のバージョンで行いました: L7A2、L8A2、L37A2、L20A1、および L43A1。これらのモデルはすべてM13弾薬ベルトを使用します。

汎用機関銃L7A2は、イギリス陸軍でL7A1に代わって採用された。MAGモデル60-20と比較すると、改良された給弾機構、10ポジションのガス調整弁、ポリマー製銃床、50発装填ベルトボックスの取り付け部、およびレシーバー左側に取り付けられた光学式昼夜兼用照準器を取り付けるためのブラケットなど、いくつかの細かな変更点がある。持続射撃においては、L7A2はL4A1三脚にC2A2支援火器照準器またはFGM-148ジャベリン対戦車ミサイルシステムで使用される照準器ユニットと組み合わせて使用​​できる。専門機関銃小隊に所属する2人1組のチームによって発射されるL7A2は、C2A2支援武器照準器と連携して、最大1,800m （1,969ヤード）の射程で大隊レベルの直接支援射撃、および最大2,500m （2,734ヤード）の射程で地図と射程表による間接的な支援/嫌がらせ射撃を提供することができます。間接射撃方式は、7.62×51mm NATO有効最大射程を利用します。これは、防護されていない人員を無力化するために必要な最小運動エネルギーを維持しながら小火器弾の最大射程として定義され、一般的に15キログラムメートル（147 J / 108 ft⋅lbf）と考えられています。^{[ 32 ]}三脚と FGM-148 ジャベリン照準器ユニットによる間接射撃構成で、アフガニスタンのイギリス軍はL7A2 を2,700 m (2,953 yd )以上の射程で使用した。^{[ 33 ]}アフガニスタンの平均標高1,884 m (6,181フィート) ^{[ 34 ]}とそれに伴う低いISA空気密度^{[ 35 ]}は、小火器弾の有効最大射程を延長するのに大きく貢献している。

L8A2同軸戦車機関銃（L8A1の後継機種）は 、同型機種である60-40型と比較して、ガスバルブスイッチ（閉鎖型、単位置）が異なり、フラッシュハイダーも異なり、コッキングハンドルも改良されている。また、電気入力を受け付けるトリガーグループと、給弾トレイカバーを持ち上げずにベルトを取り外せるレバーが給弾トレイ内に備わっている。

もう一つの戦車機関銃はL37A2（L37A1の後継機種）で、戦車の砲塔、車長席、装輪装甲車、装甲兵員輸送車に搭載できるように設計されている。L8A2との主な違いはトリガーで、L7A2汎用機関銃から改良されている。この機関銃は、地上で自衛用として、下車した車両乗員が使用することも可能で、脱出キットはL7A2の銃身、二脚、銃床で構成されている。

L20A1航空機機関銃はL8A2をベースに開発されたもので、電気式トリガーとスロット付きフラッシュサプレッサーを備えている点がL8A2との違いである。L20A1は給弾機構のいくつかの部品を交換することで右利き用給弾に改造できる。L43A1もL8A2をベースに開発されたもので、同軸に搭載された戦車機関銃であり、弾道特性が一致する曳光弾を目標に発射して弾道を確認することで、車両の主砲の照準調整に使用される。フラッシュハイダーを装着した銃身は、強化された重厚な構造となっており、特に連続射撃時の命中精度を高めている。

当初は2015年にイギリス陸軍から退役する予定だったL7A2は、2025年4月に国防省が退役予定日を2035年に変更し^{[ 36 ]} 、プロジェクト・ケアンズという名称で後継機を探すと発表した^{[ 37 ]}。しかし、2026年6月には、ヘッケラー＆コッホ（UK）リミテッドが、競争入札なしでノッティンガムの施設から「L7A2中期改良型」の兵器を供給する10年間で7000万ポンドの契約を獲得したと発表された^{[ 38 ]}。

C6は、カナダでレオパルトC1主力戦車の同軸機関銃として初めて使用されました。それ以来、カナダ軍ではC6 GPMGという名称で使用されており、^{[ 39 ]}主に小隊レベルの支援兵器として使用されています。^{[ 40 ]}各小銃小隊には1丁のC6機関銃が割り当てられています。C6 GPMGは、G-Wagon LUVW、LAV 6.0、TAPV、レオパルト2、CH-146グリフォンヘリコプターなど、さまざまな車両にも搭載されています。これらの車両では、C6 GPMGは同軸ピントルマウントされ、歩兵への火力支援や車両自体の局所的な防御に使用されます。TAPVとLAV 6 ACSVでは、C6はRWSプラットフォームに搭載できます。2018年9月、カナダは改良型のC6A1 FLEXバージョンの配備を開始しました。変更点としては、オリジナルの木製ストックよりも耐久性が高く、CBRNシナリオでの除染が容易なポリマー製バットストック、ポインティングデバイスや光学照準システムを取り付けるためのM1913ピカティニーレール、発射速度を制御するための調整可能なガスチューブレギュレーターなどがある。 ^{[ 41 ] [ 42 ] [ 43 ] [ 44 ][45] [ 46 ] C6A1はコルト}・カナダ社によって製造されており、同社は以前にオリジナルのC6部隊のサポートを提供していた。また、第二次世界大戦以降、カナダで製造された最初の支援機関銃である。^{[ 43 ]}

ノーリンコ社が輸出用に製造した非ライセンス版は、長豊機械有限公司がCQ、7.62×51（コピー版）（2006年現在CS/LM1に改名）^{[ 47 ]}として製造しており、調整可能な銃床を備えている。^{[ 48 ] [ 20 ]}この武器は2006年に正式に生産され^{[ 49 ]}、様々な海外の軍事博覧会で展示された。^{[ 47 ]}

XY、7.62×51は、雲南西易工業有限公司が木製ストックで製造したFN MAGの忠実なコピーである。^{[ 19 ] [ 21 ]}

ヘッケラー＆コッホは、FN MAG の独自の派生型である HK 221 を製造しようと試みた。このバージョンは、後部に回転ドラム、前部にフード付き照準ポストからなるアイアンサイト一式と、レシーバーにピカティニーレールを備え、2007 年から 2008 年にかけてドイツ軍とフランス軍が行った機関銃トライアルで競うことを目的としていた。トライアルは、2010 年にフランス軍がオリジナルの FN MAG を選択し、2015 年にドイツ軍が同社のMG5 を選択することで終了した。 ^{[ 50 ]}ヘッケラー＆コッホは、イギリス軍向けの L7 シリーズの派生型の製造にも関わっている。^{[ 27 ]}

PT Pindad は2003 年に FN MAG を SM2 としてライセンス生産した。^{[ 51 ] [ 52 ]} SM2 V1 バリアントには一体型バイポッドが付属し、全長は 1275  mm、重量は 11.6 kg (ストックとバイポッドを含む) である。2 番目のバリアントは SM2 V2 と呼ばれ、同軸銃として改造されている。M2ブローニング のようにトリガー機構を武器の後部に変更することでストックが取り外されている。このバリアントは発射速度が 700～1200 rpm と高い。全長はわずか 1070 mm と短く、重量 (同軸を含む) は 12 kg である。^{[ 51 ]}

2020年、イランの核科学者モフセン・ファクリザデは、遠隔操作で発射できるように改造されたFN MAGでモサドによって殺害された。改造されたMAGは人工知能で駆動し、重量は1トン以上あった。^{[ 53 ] [ 54 ]}

すべてのバージョンはFFV-Carl Gustaf社によってライセンス生産されています。kulspruta（機関銃、文字通り「弾丸散弾銃」）のスウェーデン語の略語はKspです。StrvはStridsvagn（戦車）の略語です。

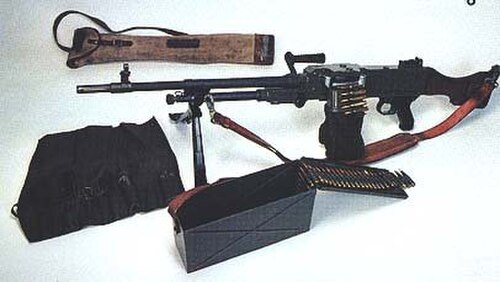

Kulspruta 58：Ksp 58は、1958年に採用され、当時スウェーデン陸軍の標準弾薬であった6.5×55mmライフル弾薬を使用する。

Kulspruta 58B：1970年代初頭、この銃は新しいガスレギュレーターを搭載して改良され、同時に銃身もAK-4と同じ7.62×51mm NATO弾を使用する新しい規格に交換されました。Ksp 58は、歩兵部隊において、かなり重いKsp m/42Bに取って代わりました。非分離型DM1弾帯または分離型M13弾帯を連結して給弾できます。

Kulspruta 58C ：戦闘車両90では、このバージョンは2004年第3四半期に以前使用されていたKsp m/39に取って代わりました。

Kulspruta 58 Strv ：主に戦車への固定搭載用に使用された簡素化されたバージョン。Stridsvagn 103と共に段階的に廃止された。

Kulspruta 58D : 改修および改良された Ksp 58B の予約指定。試作バージョンは「Ksp 58DF」と呼ばれ、「F」は「Försök」（実験）を意味します。いくつかの変更点: ^{[ 55 ]}

• MIL-STD 1913ピカティニーレールシステムが追加されました。武器の半分は調整可能なレールを備え、残りの半分は固定式です。
• レッドドットサイト（エイムポイントCompCS）。
• 持ち運び用ハンドルは元の長さの半分に短縮されています。これは、照準システム用の延長レールを取り付けるために必要な措置でした。
• Cbuttstock は、バットストックまたは折りたたみ式ストックのことです。
• 銃身が100mm 短い。
• より高性能で短いフラッシュハイダーを使用することで、銃の全長を短縮し、銃口の閃光を小さくすることができる。これは、使用者の夜間視力への影響を軽減することを意味する。
• 銃身の重量を軽減し、銃身内の熱をより効率的に放散するために、溝付きの銃身を採用している。
• ガス調整器には設定が4つしかありません（本来は8つ）。最後の位置は赤色で塗装されており、緊急時用です。
• 50発入りの弾薬ポーチは、より大型の100発入りの弾薬ポーチに置き換えられた。
• 新しい弾薬ケース。
• 新しい装備バッグ。
• 二脚は緑色に塗装されている。
• 保護用のシートが付いています。片面は緑色、もう片面は白色です。夏冬兼用の迷彩柄です。
• 機関銃本体の重量は同じだが、システム全体では3kg  （6.5 ポンド）軽量化されている。

1977年1月14日、アメリカ陸軍はFNハースタル社に、近代化されたモデル60-40の派生型戦車機関銃であるM240の納入契約を発注した。当初、この銃器はベルギーで製造されていた。現在では、サウスカロライナ州コロンビアにあるFN社の完全子会社であるFNMI（FN Manufacturing Inc.）と、ネバダ州マッカランにあるUS Ordnance社によってアメリカ国内で製造されている。

M240はいくつかのバージョンで製造されています。

• M240は、アメリカの装甲車両で使用される標準的な同軸機関銃です。M60シリーズ戦車（M73/M219 7.62mm機関銃の後継として搭載）やM1 エイブラムス戦車に採用されています。電気式トリガーとリロードレバーを備えています。MAG Model 60-40と比較すると、M240はフラッシュハイダーとガスバルブの形状が異なります。
• M240BはM240Gの近代化派生型で、穴あきハンドガードとヒートシュラウド、光学式昼夜照準器の使用を可能にするレシーバー上部カバー一体型のMIL-STD-1913レール、新しい合成樹脂製ストック、新しい弾薬コンテナを備えています。1995年12月1日にM60機関銃に代わる米陸軍の新型中機関銃として選定され、試験ではM60E4を凌駕しました。M240Bは米海兵隊でもM240Gに取って代わりつつあります。M240Bの重量は12.5kg （28ポンド）、全長は1,245mm （49.0インチ）です。発射速度は毎分650～750発です。
• 右給弾方式のM240C。M2およびM3ブラッドレー歩兵戦闘車において、主武装の同軸機関砲として使用される。
• M240DはM240E1の改良型であり、軍用ヘリコプターのピントルマウント構成での使用に最適化されています。M240Dには、下車して使用するための脱出キットも付属しています。
• M240E1は1987年以降、 LAVシリーズの装輪装甲戦闘車両に搭載されており、一体型のトリガーとコッキング機構を備えたスペード型のグリップを有している。
• M240Gは、1990年代半ばにM60E3に代わってアメリカ海兵隊と第75レンジャー連隊に導入されました。M240Gは、固定使用のためにM122A1三脚に取り付けられ、車両や航空機にも搭載されます。重量は10.99 kg（24.2 lb）^{[ 56 ]}、全長は1,245 mm（49.0 in）、発射速度は毎分650～950発です。
• M240HはM240Dの改良型です。M240Hはレール付きの給弾カバー、改良されたフラッシュサプレッサーを備え、脱出キットを使用して歩兵標準に迅速に変換できるように構成されています。M240Hは全長41.2インチ（1,050mm ）、銃身は23.6インチ（600mm ）、空重量は26.3ポンド（11.9kg ）です。

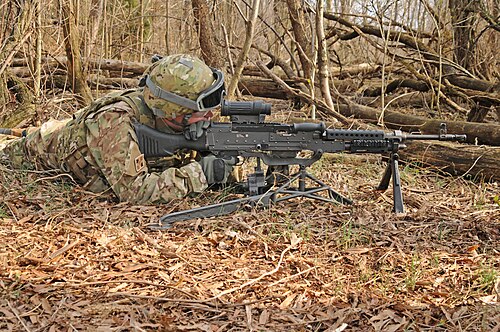

• M240Lは、M240Bの重量を5.5ポンド（2.5kg ）軽量化した改良型である。M240Lの軽量化は、チタン素材の採用と主要部品への代替製造方法の導入によって実現されている。短銃身仕様と伸縮式ストック仕様も用意されている。

トルコの軍事装備メーカーMKEKは2017年に、国家機関銃プロジェクト（トルコ語：Milli Makineli Tüfek Projesi - MMT ）の下で製造されるMAGのライセンス版であるPMT-76/57Aを発表した。^{[ 57 ]} 57という名称は第57歩兵連隊に由来する。^{[ 58 ]} 2017年に12丁のPMT-76プロトタイプがテストされ、非公開の数の注文が行われた。^{[ 59 ]} PMT-76/57Aは2021年にトルコ軍に配備され^{[ 60 ]}、2023年にコソボに輸出された。^{[ 61 ]}
