ファランクス CIWS

ファランクス CIWS
USSエルロッドFFG-55に搭載されたファランクスCIWS。
タイプ	近接武器システム
原産地	アメリカ合衆国
サービス履歴
使用中	1980年～現在
使用者	オペレーターを見る
戦争	湾岸戦争
生産履歴
デザイナー	ジェネラル・ダイナミクス
設計	1969
メーカー	ジェネラル・ダイナミクス
単価	5 × ブロック 1B それぞれ 856 万ポンド、英国へ 9 × ブロック 1B 1,366 万ドル（SK 向け） TW用Mk 15ブロック1Bベースライン2×13、総費用：Mk 244 Mod 0徹甲弾×260,000発付き4億1,600万米ドル。8セットは現在のブロック0をMK15ファランクスブロック1Bベースライン2にアップグレードするためのものである。[1]
生産	1978年[2]
バリエーション	3
仕様（初期モデル）
質量	12,500ポンド（5,700キログラム）[2]
バレルの 長さ	59.8インチ（1,520 mm）L76砲（ブロック0および1）: [2]
身長	15.5フィート（4.7メートル）
シェル	20×102mmタングステン徹甲弾または 高性能焼夷 曳光弾
口径	20 mm (0.79 インチ)
バレル	6バレル（プログレッシブRHパラボリックツイスト、9溝）
標高	ブロック0: −10°/+80° ブロック1: −20°/+80° ブロック 1B: −25°/+85°
トラバース	中心線の両側から150°
発射速度	4,500発/分（75発/秒）
銃口速度	3,600フィート/秒（1,100メートル/秒）[2]
有効射程距離	最大有効射程距離1,625ヤード（1,486メートル）[2]
最大射程距離	6,000ヤード（5,500メートル）[2]

ファランクスCIWS（SEE -wiz ）は、航空機、ミサイル、小型ボートなどの接近する脅威から軍用水上艦艇を自動的に防御する自動化された銃ベースの近接防御火器システムです。これはジェネラル・ダイナミクス・コーポレーションのポモナ事業部^[3]で設計・製造され、後にレイセオンの一部となりました。旋回台座に搭載されたレーダー誘導式20 mm（0.8インチ）バルカン砲で構成されるファランクスは、アメリカ海軍および15か国の海軍で使用されています。アメリカ海軍は、ズムウォルト級駆逐艦とサンアントニオ級ドック型揚陸艦を除くすべてのクラスの水上戦闘艦にこれを配備しています。^[5]他のユーザーには、イギリス海軍、オーストラリア海軍、ニュージーランド海軍、カナダ海軍、アメリカ沿岸警備隊などがあります。

地上型であるLPWS（陸上ファランクス兵器システム）は、対ロケット、砲兵、迫撃砲（C-RAM）システムの一部であり、開発された。^[6]これは、2021年の米軍のアフガニスタン撤退時に、ロケット、砲兵、迫撃砲の攻撃に対抗するために配備された。^{[7] [8]}米海軍は、 RIM-116ローリングエアフレームミサイルとファランクスに基づくセンサーを 組み合わせたSeaRAMシステムも配備している。

ファランクス近接防御兵器システム (CIWS) は、対艦ミサイル (AShM または ASM)、高重力および機動性のある海面掩蔽艇を含む航空機、小型ボートなど、あらゆる侵入脅威に対する自動化兵器防御 (末端防衛またはポイント防衛) の最終ラインとして開発されました。

最初のプロトタイプシステムは、1973年に米海軍に提供され、駆逐艦 USS キングで評価されましたが、パフォーマンスと信頼性を向上させるにはさらなる作業が必要であると判断されました。その後、ファランクス運用適合モデルは、 1977年に駆逐艦 USS ビゲロー^{に搭載され、運用テストと評価（OT＆E）に成功しました。 [2]}モデルは、運用メンテナンス、信頼性、および可用性の仕様を上回りました。その後別の評価に成功し、兵器システムは1978年に生産が承認されました。ファランクスの生産は、23の米海軍システムと14の外国軍システムの注文で開始されました。完全に装備された最初の船は、 1980年の航空母艦 USS コーラルシーでした。海軍は1984年に非戦闘艦へのCIWSシステムの設置を開始しました。

このシステムのベースは、 1959年以来アメリカ軍がさまざまな戦術航空機で使用してきた20mm M61バルカン 回転砲で、標的を捕捉して追跡するためのKu_バンド 射撃管制レーダーシステムに接続されています。この実績のあるシステムは、高速の仰角と旋回速度が可能な専用のマウントと組み合わされ、接近する標的を追跡します。完全に自己完結型のユニットであるマウントには、砲、自動射撃管制システム、およびその他のすべての主要コンポーネントが収容されており、コンピューター制御のレーダーシステムを使用して、自動的に捜索、検出、追跡、交戦、撃墜を確認できます。この自己完結型の性質により、ファランクスは統合された標的システムがなく、一般的にセンサーが限られている支援船に最適です。ユニット全体の質量は12,400〜13,500ポンド（5,600〜6,100 kg）です。^[要出典]

特徴的な樽型のレドームと自動化された操作のため、ファランクスCIWSユニットはスターウォーズ映画に登場するドロイドにちなんで「 R2-D2」というニックネームで呼ばれることもある。^{[9] [10]}

ファランクスシステムは、いくつかの構成を経て開発されてきた。基本（オリジナル）はブロック0で、第一世代のソリッドステートエレクトロニクスを搭載し、水上目標に対する能力は限界的である。ブロック1（1988年）のアップグレードでは、レーダー、弾薬、計算能力、発射速度が向上し、最大交戦仰角が+70度に増加した。これらの改善は、新興のロシアの超音速対艦ミサイルに対するシステムの能力を高めることを目的としていた。ブロック1Aでは、より機動性の高い目標に対抗するために新しいコンピュータシステムが導入された。ブロック1B PSuM（ファランクス水上モード、1999年）では、前方監視赤外線（FLIR）センサーが追加され、水上目標に対する武器の有効性が高まった。^[11]この追加は、沿岸水域の小型船舶の脅威やその他の「浮遊物」に対する船舶防御を提供し、低速低空飛行航空機に対する武器の性能を向上させるために開発された。 FLIRの能力は低視認性ミサイルに対しても役立ち、RIM-116ローリング・エアフレーム・ミサイル（RAM）システムと連携してRAMの交戦距離と精度を向上させることができる。ブロック1Bでは、オペレーターが視覚的に脅威を識別してターゲットにすることもできる。^[11]

2015会計年度末以降、米海軍はすべてのファランクス システムをブロック 1B 型にアップグレードしました。FLIR センサーに加えて、ブロック 1B には自動捕捉ビデオ トラッカー、最適化された砲身 (OGB)、強化型致死性カートリッジ (ELC) が組み込まれており、小型機動水上艇、低速飛行する固定翼機および回転翼機、無人航空機などの非対称の脅威に対する追加機能を備えています。FLIR センサーは対艦巡航ミサイルに対する性能を向上させ、OGB と ELC は分散を狭め、「ファースト ヒット」範囲を延長します。Mk 244 ELC は、48% 重いタングステン貫通弾とアルミニウムのノーズ ピースを備え、対艦ミサイルを貫通するように特別に設計されています。もう 1 つのシステム アップグレードは、検出性能を向上させ、信頼性を高め、メンテナンスを軽減するファランクス 1B ベースライン 2 レーダーです。また、水面近くの脅威を追跡、探知、破壊する水上モードも備えており、高速攻撃艇や低空飛行ミサイルに対する防御能力を高めています。2019年現在、ベースライン2レーダーのアップグレードは、米海軍のファランクスシステムを搭載したすべての船舶に搭載されています。^{[12]ブロック1Bは、}カナダ、ポルトガル、日本、エジプト、バーレーン、英国などの他の海軍でも使用されています。^[13]

2017年4月、レイセオンはファランクス用の新しい電動ガンをテストし、弾薬を節約するためにシステムがさまざまな速度で発射できるようにしました。新しい設計では、空気圧モーター、コンプレッサー、貯蔵タンクが置き換えられ、システムの重量が180ポンド（82kg）軽量化され、信頼性が向上し、運用コストが削減されました。^[14]

CIWS は、対艦ミサイルに対する最後の防衛線として設計されています。設計基準により、その有効射程は現代の ASM の射程に比べて非常に短く、1 ～ 5 海里 (2 ～ 9 km) です。砲架は、非常に高速かつ高精度で移動します。このシステムは、船舶からの入力を最小限にとどめるため、船舶に損傷が発生する可能性があっても機能することができます。

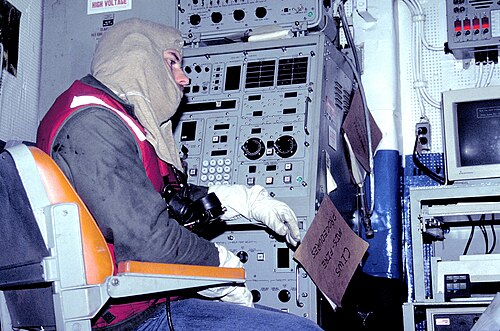

動作に必要な入力は、60 Hzの 440 V AC 3 相電力と水 (電子機器の冷却用) のみです。必須ではない機能も含め、完全な動作には、船の真コンパス方位とWinPASS サブシステム用の 115 V AC の入力も必要です。WinPASS (Windows ベースのパラメータ分析およびストレージ サブシステム) は、ローカル コントロール ステーションに組み込まれたセカンダリ コンピュータで、技術者がシステムのハードウェアとソフトウェアのさまざまなテストを実行して、メンテナンスやトラブルシューティングを行うことができます。また、システムが実行するすべてのエンゲージメントのデータを保存し、後で分析できるようにします。^{[引用が必要]}

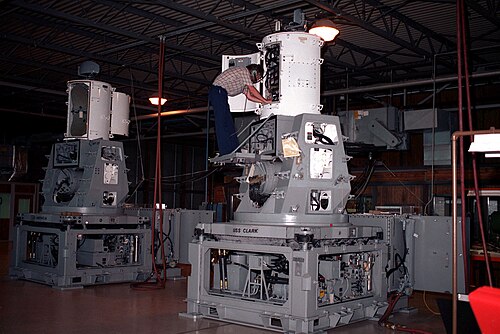

CIWS には、ターゲットを攻撃するために連携して動作する 2 つのアンテナがあります。最初のアンテナは捜索用で、武器制御グループのレドーム内 (白く塗られた部分の上部) にあります。捜索サブシステムは、潜在的なターゲットの方位、距離、速度、方向、高度の情報を CIWS コンピューターに提供します。この情報は、検出されたオブジェクトを CIWS システムで攻撃する必要があるかどうかを判断するために分析されます。コンピューターが有効なターゲットを識別すると (詳細は下記を参照)、マウントはターゲットに向きを変え、約 4.5 海里 (8 km) でターゲットを追跡アンテナに渡します。追跡アンテナは非常に正確ですが、はるかに狭い範囲を監視できます。追跡サブシステムは、コンピューターがヒットの成功確率が最大であると判断するまでターゲットを監視し、その後、オペレーターの状況に応じて、システムは約 1 海里 (2 km) で自動的に発砲するか、オペレーターに発砲を推奨します。システムは、1 秒あたり 75 発の弾丸を発射しながら、発射された弾丸を追跡し、ターゲットに「歩いて」いきます。^[15]

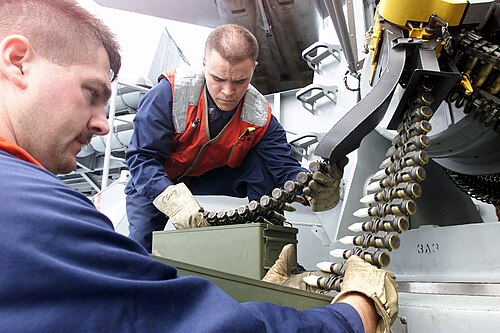

ブロック0 CIWSマウント（油圧駆動）は毎分3,000発の速度で発射し、マガジンドラムに989発の弾丸を収容しました。^[3]ブロック1 CIWSマウント（油圧）も毎分3,000発の速度で発射し、拡張マガジンドラムには1,550発の弾丸が収容されました。ブロック1A以降の（空気圧駆動）CIWSマウントは毎分4,500発の速度で発射し、1,550発のマガジンを備えています。発射された弾丸の速度は約毎秒3,600フィート（1,100 m/s）です。弾丸は徹甲 タングステン貫通弾、または使い捨てプラスチックサボを備えた劣化ウラン弾です。ファランクス CIWS 20 mm 弾は、ミサイルの機体を破壊して非空気力学的にし、爆発した弾丸の破片を最小限に抑え、二次被害を効果的に最小限に抑えるように設計されている。弾薬処理システムには 2 つのベルトコンベア システムがある。1 つ目は弾薬庫ドラムから銃に弾丸を運び、2 つ目は空の薬莢または未発射の弾丸をドラムの反対側に運ぶ。

20mm APDS弾は、プラスチック製のサボと軽量の金属製プッシャーに収められた15mm（0.59インチ）の貫通弾で構成されている。^[16]ファランクスが発射する弾丸の価格は1発あたり約30ドルで、通常、標的と交戦すると100発以上発射される。^[要出典]

CIWS は敵味方識別(IFF とも呼ばれる)を認識しません。CIWS は、ターゲットが脅威であるかどうかを判断し、攻撃するために、レーダーからリアルタイムで収集したデータのみを使用します。CIWS がターゲットと見なすには、接触が複数の基準を満たす必要があります。^[要出典]これらの基準には次のものが含まれます。

1. ターゲットの距離は船舶に対して増加していますか、それとも減少していますか? CIWS 捜索レーダーは、外向きの接触を検出して破棄します。CIWS は、ターゲットが船舶に近づいている場合にのみターゲットを攻撃します。
2. 接触した物体は、船舶を攻撃するために機動することができますか? 接触した物体が船舶に直接向かっていない場合、CIWS は船舶に対する接触物体の方向と速度を調べます。次に、接触した物体が船舶を攻撃するために機動できるかどうかを判断します。
3. 接触は最小速度と最大速度の間で移動していますか? CIWS は、広範囲の速度で移動するターゲットと交戦する能力を備えていますが、その範囲は無限ではありません。システムにはターゲットの最大速度制限があります。ターゲットがこの速度を超えると、CIWS は交戦しません。また、ターゲットの最小速度制限もあり、その速度以下の接触には交戦しません。オペレーターは、システムの制限内で最小制限と最大制限を調整できます。

環境制御、送信機、マウント移動制御、電力制御と分配など、適切な動作を保証する他の多くのサブシステムがあります。 CIWS の保守、操作、修理を行う技術者のトレーニングには 6 ～ 8 か月かかります。^{[引用が必要]}

1983 年 2 月 10 日、USS アントリムは米国東海岸沖で、標的ドローンに対するファランクスを使用した実弾射撃演習を行っていました。ドローンは近距離で攻撃に成功しましたが、破壊された標的の残骸が海面で跳ね返り、艦に直撃し、ドローンの残留燃料による火災と重大な損傷が発生し、艦に乗っていた民間のインストラクターが死亡しました。

1989年10月13日、USS エルパソは米国東海岸沖で標的ドローンに対するファランクスを使用した実弾射撃訓練を行っていた。ドローンとの交戦は成功したが、ドローンが海に落下したため、CIWSはエルパソへの脅威が継続しているとして再度交戦した。ファランクスの砲弾はUSS イオージマの艦橋に命中し、士官1名が死亡、下士官1名が負傷した。^[17]

1987年5月17日、アメリカが非戦闘員として傍聴していたイラン・イラク戦争中、イラクのダッソー・ミラージュF1戦闘機^[18]が、適切な標的とみなされたアメリカのフリゲート艦USS スタークに向けて2発のエグゾセミサイルを発射した。

ファランクスCIWSは待機モードのままで、マーク36SRBOC対抗装置は攻撃が予想されていなかったため作動していなかった。両ミサイルは艦橋付近の左舷に命中した。米海軍の隊員37名が死亡、21名が負傷した。イラクはこの意図しない攻撃について謝罪し、賠償金を支払った。 ^[19]

1991年2月25日、第一次湾岸戦争中、ファランクス装備のフリゲート 艦ジャレット は、米海軍の戦艦 ミズーリ とイギリス海軍の駆逐艦グロスター から数マイルの地点を航行していた。イラクのミサイル砲台がシルクワーム対艦ミサイル（シアサッカーとも呼ばれる）2発を発射し、ミズーリはSRBOC チャフ対抗ミサイルを発射して応戦した。自動目標捕捉モードで作動していたジャレットのファランクスシステムは、ミズーリのチャフを捕捉して一斉射撃を行い、そのうち4発がジャレットから2～3海里（4～6km）離れたミズーリに命中した。ミズーリに負傷者はなく、イラクのミサイルはグロスターが発射したシーダートミサイルによって破壊された。^[20]

1994年5月5日、ハワイの真珠湾に停泊中の米空母レイク・エリーの左舷ファランクスが、誤って劣化ウラン弾2発を発射した。当時、水兵らはCIWSシステムの定期メンテナンスの一環として、発射回路のテストを行っていた。法務長官の調査により、CIWSの発射前および発射後の必要な検査が適切に行われておらず、弾丸が弾薬庫内で検知されなかったと結論付けられた。海軍は、弾丸がハワイのアイエア近郊の未開発の山岳地帯に落下したと考えている。この誤射による負傷者や物的損害の報告はない。^{[21] [22] [23]}

1996年6月4日、海上自衛隊のファランクスが、ハワイ島オアフ島の西約1,500マイル（2,400キロ）の海上で射撃訓練中にレーダー目標を曳航していた空母インディペンデンスからアメリカのA -6イントルーダーを誤って撃墜した。あさぎり級駆逐艦 ゆうぎりは目標ではなく イントルーダーにロックオンしたか、曳航された目標を捕捉した後、曳航ケーブルを追跡した。航空機の2人の乗組員は安全に脱出した。^[24]事故後の調査では、 A-6がCIWSの交戦範囲外に出る前にゆうぎりの砲術士が射撃命令を出したと結論付けられた。^{[25] [26]}

2024年1月30日、フーシ派は紅海に向けて対艦巡航ミサイルを発射した。ミサイルはアーレイ・バーク級駆逐艦 USSグレイブリーから1マイル以内に接近した。グレイブリーに搭載されていたファランクスCIWSがミサイルの撃墜に使用された。ファランクスCIWSがフーシ派の発射したミサイルを撃墜するために使用されたのはこれが初めてだった。^[27]被害や負傷者は報告されていない。^{[28] [29]}

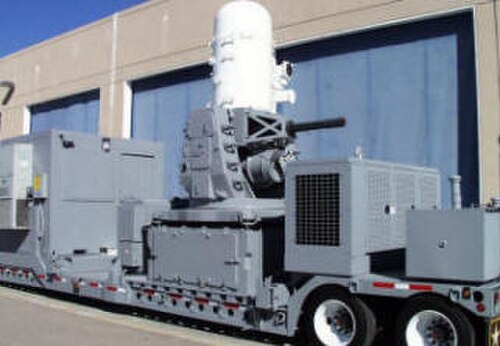

イラクの基地へのロケット弾と迫撃砲による攻撃が絶え間なく続くことへの解決策を求めて、米陸軍は2004年5月、対ロケット弾・砲兵・迫撃砲計画の一環として、迅速に実戦配備できる対弾道ミサイル防衛システムを要請した。^[30]この計画の結果が「センチュリオン」である。事実上海軍のCIWSの地上版であるセンチュリオンは急速に開発され、^[31]同年11月に概念実証テストが行​​われた。イラクへの配備は2005年に始まり、^{[30] [32]首都}バグダッド周辺の前方作戦基地やその他の重要施設の防衛のために設置された。^[33]イスラエルはテスト目的でシステムを1つ購入し、^[34]ロケット弾攻撃に対抗し、軍事施設を防衛するためにこのシステムの購入を検討していると報じられた。しかし、イスラエルの国産アイアンドームシステムの迅速かつ効果的な開発とパフォーマンスにより、センチュリオンの購入や配備は不可能となった。各システムは、改造されたファランクス1B CIWSで構成され、付属の発電機で駆動され、移動のためにトレーラーに搭載されている。同じ20 mm M61A1ガトリング砲を含むこのユニットは、同様に毎分4,500発の20 mm弾を発射することができる。^{[6] [35]} 2008年には、20を超えるC-RAMシステムが米中央軍の作戦地域の基地を守っていた。レイセオンのスポークスマンはネイビータイムズに、105回の攻撃がシステムによって撃退され、そのほとんどは迫撃砲によるものだったと語った。センチュリオンの成功に基づき、2008年9月に23の追加システムが発注された。^[36]

海軍型（1B）と同様に、センチュリオンはKuバンドレーダーとFLIR ^{[37] [38]}を使用して飛来する弾丸を検知・追跡し、マイナス25度の仰角まで到達可能なシステムで水上目標を攻撃することもできる。^[37]センチュリオンは0.5平方マイル（1.3 km ²）の領域を防御できると報告されている。^[39]陸上型と海上型の大きな違いは、弾薬の選択である。海軍のファランクスシステムはタングステン徹甲弾を発射するのに対し、C-RAMは、もともとM163バルカン防空システム用に開発された20mm HEIT-SD（高性能焼夷弾 曳光弾、自爆）弾を使用する。^{[31] [40]}これらの弾丸は目標に当たると爆発しますが、外れた場合は曳光弾が燃え尽きると自爆するため、外れによる巻き添え被害のリスクが大幅に軽減されます。^{[31] [40]}

 オーストラリア^{[41] [42]}

• ベイ級揚陸艦
• ホバート級駆逐艦
• 補給級給油船

 バーレーン^[41]

• オリバー・ハザード・ペリー級フリゲート

 カナダ^[41]

• ハリファックス級フリゲート
• プロテクトゥール級補助船

 チリ

• アデレード級フリゲート

 エクアドル

• コンデル級フリゲート

 エジプト^[43]

• オリバー・ハザード・ペリー級フリゲート
• ノックス級フリゲート
• アンバサダーMK IIIミサイル艇

 ギリシャ^[44]

• ヒドラ級フリゲート
• エリ級フリゲート
• エトナ級補給給油艦

 インド^[45]

• オースティン級ドック型揚陸輸送艦

 イスラエル^[41]

• サール5級コルベット
• サアール4.5級ミサイル艇

 日本^[43]

• いずも型ヘリコプター搭載
• ひゅうが型ヘリコプター搭載護衛艦
• おおすみ型戦車揚陸艦
• マヤ級駆逐艦
• 金剛型駆逐艦
• 愛宕型駆逐艦
• はたかぜ型駆逐艦
• 旭型駆逐艦
• 秋月型駆逐艦
• たかなみ型駆逐艦
• むらさめ型駆逐艦
• 朝霧型駆逐艦
• はつゆき型駆逐艦
• 阿武隈型護衛駆逐艦

 メキシコ^[46]

• ノックス級フリゲート
• サアール4.5級ミサイル艇

 ニュージーランド^[41]

• アンザック級フリゲート
• HMNZS アオテアロア

 パキスタン^[41]

• オリバー・ハザード・ペリー級フリゲート
• PNS モアウィン (A39)
• 905型補給タンカー

 ポーランド^[41]

• オリバー・ハザード・ペリー級フリゲート

 ポルトガル^[43]

• ヴァスコ・ダ・ガマ級フリゲート

 サウジアラビア^[41]

• バドル級コルベット
• アル・サディク級巡視船

 韓国^[47]

• 大邱級フリゲート
• 仁川級フリゲート
• 独島級強襲揚陸艦
• 昭陽AOE-II級高速戦闘支援艦

 タイ^[48]

• プミポン・アドゥンヤデート級フリゲート

 七面鳥

• オリバー・ハザード・ペリー級フリゲート
• TCG アナドルLHD
• バイラクタル級戦車揚陸艦
• アカール級補給船

 台湾（MK15ファランクスブロック1Bベースライン2 13セット、8セットは現在のブロック0をMK15ファランクスブロック1Bベースライン2にアップグレードするためのもので、合計コスト：260K MK 244 MOD 0徹甲弾で0.416B、ベースライン2は2016年11月現在のブロック1Bの最新モデルです）^{[41] [1]}

• キッド級駆逐艦
• ラファイエット級フリゲート
• オリバー・ハザード・ペリー級フリゲート
• ノックス級フリゲート
• アンカレッジ級ドック型揚陸艦
• ニューポート級戦車揚陸艦
• パンシ級高速戦闘支援艦
• 玉山級ドック型揚陸艦^[49]
• 托蒋級コルベット

 イギリス^[43]

• クイーンエリザベス級航空母艦
• アルビオン級ドック型揚陸艦
• ベイ級揚陸艦
• 45型駆逐艦
• 26型フリゲート
• タイド級タンカー
• ウェーブ級タンカー

 アメリカ合衆国^[43]

• ジェラルド・R・フォード級航空母艦
• ニミッツ級航空母艦
• アメリカ級強襲揚陸艦
• ワスプ級強襲揚陸艦
• ウィッビーアイランド級ドック型揚陸艦
• ハーパーズ・フェリー級ドック型揚陸艦
• タイコンデロガ級巡洋艦
• アーレイ・バーク級駆逐艦
• 伝説級カッター
• ハミルトン級カッター

 オーストラリア

• アデレード級フリゲート
• パース級駆逐艦

 カナダ

• プロテクトゥール級補給給油艦
• イロコイ級駆逐艦
• レスティゴーシュ級駆逐艦（湾岸戦争時の改修）

 日本

• 榛名型駆逐艦
• しらね型駆逐艦
• たちかぜ型駆逐艦

 マレーシア

• KD スリ インデラプラ

 ニュージーランド

• リアンダー級フリゲート

 パキスタン

• タリク級駆逐艦

 タイ

• ノックス級フリゲート

 台湾

• ギアリング級駆逐艦

 イギリス

• インヴィンシブル級航空母艦
• 42型駆逐艦
• HMSオーシャン（L12）
• フィアレス級ドック型揚陸艦

 アメリカ合衆国

• オリバー・ハザード・ペリー級フリゲート
• ノックス級フリゲート
• キッド級駆逐艦
• スプルーアンス級駆逐艦
• ベルナップ級巡洋艦
• カリフォルニア級巡洋艦
• リーヒ級巡洋艦
• バージニア級巡洋艦
• アイオワ級戦艦
• 硫黄島級強襲揚陸艦
• タラワ級強襲揚陸艦
• オースティン級ドック型揚陸輸送艦
• フォレスタル級航空母艦
• キティホーク級航空母艦
• ミッドウェイ級航空母艦
• ウィチタ級補給船
• サクラメント級高速戦闘支援艦
• アンカレッジ級ドック型揚陸艦
• ニューポート級戦車揚陸艦

 アフガニスタン^{[41] [50]}

• アフガニスタンの首都カブールにあるハミド・カルザイ国際空港– 2021年にアフガニスタンから撤退した後、廃止された

• 砲：20mmM61A2バルカン 6連装ガトリング砲1門^[3]
• 高さ: 15.5 フィート (4.7 m)
• 重量: 12,500ポンド (5,700 kg)、後期型は13,600ポンド (6,200 kg) ^[2]
• 標高: −25°～+85°
• 銃口速度: 3,600 フィート/秒 (1,100 メートル/秒)
• 発射速度: 4,500発/分
• 最大バースト数: 1000発
• 弾薬装填数：1,550発
• レーダー：Kuバンド
• 費用：1200万ドル^[51]
• 目標マッハ数：2. ^[52]
