| AK-630 | |
|---|---|
 旧東ドイツの艦船ヒデンゼーに配備された2基のAK-630Mのうちの1基 | |
| タイプ | 近接戦闘システム 回転砲 |
| 原産地 | ソビエト連邦、ロシア |
| サービス履歴 | |
| 使用中 | 1976年～現在[1] [2] |
| 使用者 | 演算子を参照 |
| 生産履歴 | |
| デザイナー | 開発者: TsKIB SOO (Mikhail Knebelman; [1] [3] Vasily Bakalev (AK-630M1-2)) [4] 大砲: KBP Instrument Design Bureau (Vasily Gryazev、Arkady Shipunov) [1] 火器管制システム: Zavod Topaz (エゴロフ副社長): [1] [5] Vympel MR-123、 Vympel-A MR-123/176 アメティスト設計局: [1] Vympel-AM MR-123-02/MR-123-03、 Vympel-AME MR-123-02/176 |
| 設計 | 1963 ～ 1973 年 (AK-630) [1] 1983 ～ 1989 年 (1993 年) (AK-630M1 ～ 2) [6] |
| メーカー | トゥラマシュザヴォド、[1] 兵器工場委員会 |
| 生産 | 1972年～現在[5] |
| 建造数 | 1000以上[2] |
| バリエーション | AK-630M、AK-630M1; AK-306 (非CIWS) ; AK-630M1-2、AK-630M-2 デュエット |
| 仕様 | |
| 質量 | 砲架重量: 1,000 kg (2,200 lb) (AK-630) [1] 1,800 kg (4,000 lb) (AK-630M) [1] [7] 2,500 kg (5,500 lb) (AK-630M-2) [1] 外部砲塔重量: 800 kg (1,800 lb) (AK-630) [1] 2000発装填可能弾数: 1,918 kg (4,228 lb) [1] 射撃管制装置: ? (Vympel MR-123) ? (Vympel-A MR-123/176) 5.2トン (5.7ショートトン) (Vympel-AM MR-123-02/MR-123-03 およびVympel-AME MR-123-02/176) [1] 1トン (2,200ポンド) (Laska 5P-10E) [1] |
| バレルの 長さ | 1,629 mm (64 in) (全長) [1] 1,460 mm (57 in) (ライフル砲) [1] |
| 幅 | 1,240 mm (49インチ) (マウントリング) [1] |
| 身長 | 1,070 mm (42 in) (甲板上) [1] 2,050 mm (81 in) (甲板下) [1] |
| クルー | 1 |
| シェル | HEI -フラグ、フラグ- T [1] |
| シェル重量 | 0.39 kg (0.86 ポンド) [1] |
| 口径 | 30×165mm AO-18 [N 1] |
| バレル | 6 (AK-630M) 6 (×2) (AK-630M1-2) |
| アクション | ガス作動 式回転砲 |
| 標高 | +88° ... -12° (50°/秒) [1] +90° ... -25° (60°/秒) AK-630M-2 [8] |
| トラバース | ±180° (70°/秒) [1] ±180° (80°/秒) AK-630M-2 [8] |
| 発射速度 | 4,000～5,000発/分（AK-630M）[7] 10,000発/分（AK-630M1-2）[6] |
| 銃口速度 | 880～900メートル/秒（2,900～3,000フィート/秒）[1] |
| 有効射程距離 | 4,000 m (13,000 ft) (航空) [1] 5,000 m (16,000 ft) (海上) [1] 5,000 m (16,000 ft) (すべて、AK-630M-2) [9] |
| 最大射程距離 | 発射体は5,000メートル（16,000フィート）を超えると自爆する[1] |
| 給餌システム | ベルト: 2,000発（予備弾薬箱に追加1,000発、AK-630M）[10] 4,000発（AK-630M1-2）[1] |
| 観光スポット | レーダー/TV光学 |
主 武装 | AO-18自動砲1 基または 2 基 |
副 砲 | 9A4172ミサイル4発（ヴィクルKアップグレード）[11] |
AK -630は、ソ連とロシアの海軍の全自動回転式近距離射撃兵器システムです。「630」という名称は、この兵器の 6 門の砲身と30 mm 口径に由来しています。
このシステムは密閉された自動砲塔に搭載され、MR-123射撃管制レーダーとテレビ探知・追跡装置によって指揮される。この兵器の主な目的は航空機とヘリコプターに対する防御である。実証済みのCIWSシステムの1つとして、対艦ミサイルに対する有効性は長年にわたる演習で実証されており、[12]ほとんどのソ連海軍艦艇の主力対空兵器となっている。
AK-630 は、船舶やその他の小型船舶、沿岸目標、浮遊機雷に対しても使用できます。運用が開始されると、このシステムは急速に採用され、ソ連の新しい軍艦 (機雷掃討艦から航空母艦まで) すべてに搭載され、大型艦には最大 8 基が搭載されました。合計で数百基が生産されました。
説明
完全な兵器システムはA-213-Vympel-Aと呼ばれ、AK-630M砲架、MR-123-02射撃管制レーダーシステム、およびSP-521電気光学追跡装置で構成されています。1つのMR-123レーダーシステムは、2つの砲、2つの30 mm砲架、または2つの57 mm砲架、または1つの30 mm砲と1つの57 mm砲を同時に制御できます。レーダーシステムは、それぞれ4キロメートルと5キロメートル（2.5マイルと3.1マイル）離れた空中目標と水上目標を攻撃できます。電気光学システムは、7キロメートル（4.3マイル）離れたMiG-21サイズの空中目標を検出でき、最大70キロメートル（43マイル）の範囲で魚雷艇サイズの水上目標を検出できます。機能には、監視および追跡モード、高い妨害耐性、レーザー距離計、TV光学照準器などがあります。これは、高速攻撃艇からキーロフ級 巡洋戦艦に至るまで、ほぼすべてのロシア海軍艦艇で運用されている。[要出典]
砲架は完全に自動化されており、操作卓または遠隔搭載の照準器からオペレーターが遠隔操作することもできます。この砲架は、ゴールキーパーおよびファランクス (ブロック 1 以前) のCIWSモデルよりも発射速度が速いです。これらは 2 台で搭載されることが多く、大型船では最大 4 台搭載され、効果的なポイント防御 (最終) 層を提供します。ただし、すべての砲ベースの CIWS と同様に、交戦時間が短く、脅威を効果的に排除するには複数の一斉射撃が必要です。[要出典]
発達
AK-630 CIWS には複数のバージョンがあり、カシュタン CIWSのサブシステムとその派生型も含まれる場合があります。
AK-630
AK-630 CIWSの設計は1963年に開始され、最初の運用試作機は1964年に完成した。レーダーや制御装置を含む完全なシステムの試験は、1976年にシステムが採用されるまで続けられた。[13]
AK-630M
システムの配備中に、試験では現れなかった多くの問題が実用化において明らかになったため、これらの問題を修正するために元のAK-630にいくつかの修正が加えられ、1979年に新しいシステムはAK-630Mと命名され、採用されました。[要出典]
AK-306
AK-630Mの派生型は軽艇用に開発され、このシステムはAK-306と名付けられた。外観上、空冷式のAK-306は水冷システム（AK-630の銃身クラスターを囲む円筒形のジャケット）がないことでAK-630と区別できる。内部的には、AK-306（A-219）は排気ではなく電気を使用してオートマチックに動力を与えた。このバージョンにはレーダー制御がなく、光学誘導のみであったため、対ミサイル兵器というよりは地対地兵器となり、システム全体の名称はA-213-Vympel-AからA-219に変更された。設計は1974年に開始され、システムは1980年に採用された。1986年に生産が完了した時点で、125のシステムが運用されていた。[14]
AK-630M1-2
1983年、AK-630システムの設計を更新し、第1砲の上に第2砲を搭載して合計10,000rpmの発射速度を実現するように改造することが決定されました。AK-630M1-2「ロイ」は、既存のAK-630マウントに取り付けることができるように、ほぼ同じサイズと重量でした。このシステムは成功を収めましたが、当時3M87コルティックと呼ばれ、後にカシュタンと呼ばれるようになったミサイルと砲を組み合わせたシステムが成熟していたため、AK-630M1-2ロイは生産されませんでした。AK-630M1-2ロイの唯一の例は、プロジェクト206.6クラスのミサイルボート# P-44に搭載されています。[要出典]
AK-630M2
2007年7月のIMDS-2007では、AK-630M1-2の近代化バージョンであるAK-630M2が2門のAO-18KD回転砲を搭載し、OAO AK Tulamashzavodによって「Duet」という新しい名前で公開されました。見た目上、「Duet」は、従来の丸いAK-630マウントと比較して、ステルス性の高い低RCS設計の新しいマウントを備えている点で「Roy」とは異なります。[15]
2012年に、新型イヴァン・グレン級揚陸艦が改良型AK-630M2システムを搭載することが発表された。[16]このシステムはブヤンM級ミサイルコルベットでも使用されている。[17]
H/PJ-13
H/PJ-13は、AK-630Mの中国版アップグレード版である。AK-630と中国の同型機H/PJ-13の最も明らかな外見上の違いは、後者にはステルス砲塔があることである。[18] AK-630Mで元々使用されていたMP-123-02火器管制レーダーの代わりに、347型レーダーの改良版が使用されている。[18] AK-630Mのオリジナルの電気光学システムも、中国国産のZGJ-1Bシステムに置き換えられ、[18]火器管制システムは中国国産のZFJ-1A火器管制システムに置き換えられている。[18]対ミサイル能力を向上させるため、中国はAK-630Mのオリジナルの高性能爆薬弾を補完/置き換えるため、H/PJ-13用のAPDS弾も開発している。[18]
カマンド
カマンドは、対艦ミサイルや低空飛行する航空機に対抗するためにAK-630をベースにしたイランのCIWSである。カマンド砲システムは、毎分4,000～7,000発の発射速度で2キロメートルの距離にある空中目標を攻撃することができる。このシステムは、アルボルズやサハンドフリゲート艦などのイラン海軍艦艇に搭載されている。[19]
現在のCIWSとの比較

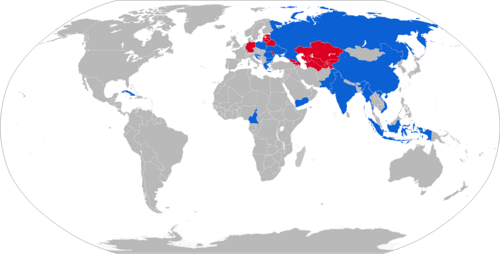

オペレーター
現在のオペレーター
アルジェリア国海軍のステレグシチ級コルベット
ブルガリア
カメルーン
中華人民共和国[20]
クロアチア
キューバ
エジプト
インド[1] [20]
インドネシア
イラン[19]
ギリシャ
カザフスタン
ケニア
ミャンマー
北朝鮮
パキスタン
ポーランド[1]
ルーマニア
ロシア[1] [20]
スロベニア[20]
ウクライナ[20]
ベトナム
イエメン
元オペレーター
