ゴールキーパー CIWS

ゴールキーパー CIWS
ゴールキーパー CIWS
	イギリスのインヴィンシブル級航空母艦のゴールキーパーCIWSが目標に向けて発砲している。
タイプ	近接武器システム
原産地	オランダ
サービス履歴
使用中	1980年～現在
使用者	オペレーターを見る
生産履歴
デザイナー	Signaal (現タレス・オランダ)
設計	1975
メーカー	タレス海軍オランダ
生産	1979
仕様
質量	6,372 kg (14,048 ポンド)、弾薬 1,190 発 (甲板上)、9,902 kg (21,830 ポンド) (合計)。
身長	3.71m（デッキ上）、6.2m（デッキ貫通部を含む）。
クルー	自動化され、人間による監視も
シェル	30×173mm TP、HEI、MPDS、またはFMPDS
口径	30 mm（1.2インチ）
バレル	7バレル（プログレッシブRHパラボリックツイスト、14溝）
標高	80度/秒で+85度から-25度
トラバース	無制限
発射速度	70発/秒（4,200発/分）
銃口速度	1,109 m/s（MPDS弾）
有効射程距離	弾薬に応じて350メートルから1,500メートルから2,000メートル
主; 武装	1 x 30 mm (1.2 インチ) GAU-8/A アベンジャー7 連装回転砲

ゴールキーパー CIWS は、1979 年に導入されたオランダの近距離防御兵器システム(CIWS) です。これは、高度に機動性のあるミサイル、航空機、高速で機動する水上艦艇に対する船舶の短距離防御用の自律型完全自動兵器システムです。システムが起動すると、監視、検出から破壊まで、次の優先ターゲットの選択を含む防空プロセス全体を自動的に実行します。

発達

Hollandse Signaalapparaten BV、略してHollandse SignaalまたはSignaal（現在のThales Nederland ）は、1975年にGAU-8砲を中心にゴールキーパーの開発に着手しました。プロトタイプのEX-83は、 1979年にオランダ海軍に初めて披露されました。

2012年、オランダ国防省は、オランダ海軍が使用しているゴールキーパーシステムにレーダーのアップグレード、機械的な改良、新型の高精度破砕弾、新型の電気光学追跡システムを導入すると発表した。また、システムの表面モデルは高速艇や高速攻撃艇に対抗できるよう改良される。これらのアップグレードにより、システムは最新の対艦ミサイルなどの最新の脅威から船舶を防御する能力が向上し、沿岸環境でより効果的になり、故障に対する脆弱性が低くなる。また、システムの寿命を少なくとも2025年まで延長する。16システムのうち最初のシステムはタレス・ネーデルランドによってアップグレードおよびテストされ、残りはデン・ヘルダーの海軍基地で行われる。^[1]このアップグレードは「維持管理改修」と名付けられている。

維持管理改修の開発は順調に進まなかった。アップグレードに関連する費用は2015年に予定予算を70万ユーロ上回り、その年タレス・ネーデルランド社に損失をもたらした。 ^[2]それでも、2016年までに最初のアップグレードが完了し、テスト目的でHNLMSエヴェルトセンに搭載された。新しくアップグレードされたゴールキーパーシステムは、システムに多数の改善と追加をもたらしている。その中には、新しいカラーカメラと赤外線カメラ、新しいコントロールパネル、新しいソフトウェアとコンピューター、そして複数のゴールキーパーシステムを同時に相互に動作させる機能などがある。^[3]

2018年3月、改良されたゴールキーパーCIWSは海上受入試験に問題なく合格しました。この維持改修は、オランダ海軍の海外展開中に乗組員と艦艇を最適に保護するという目標に応え、ゴールキーパーシステムの性能を再び最高の運用状態に引き上げることを目的としています。^[4]

説明

ターゲットの選択

ゴールキーパーには 2 つのレーダーサブシステムがあり、1 つは脅威を発見し、もう 1 つは脅威を追跡して攻撃します。これらは連携して動作し、ターゲットを識別して優先順位を付け、最も優先度の高いターゲットを攻撃します。

一度に最大18個のターゲットを処理できる2D Iバンド捜索レーダーは、脅威の画像を生成し、ガンシステムはこれを使用して脅威を識別し、優先順位を付ける。システムには、友軍の痕跡を除外するための敵味方識別（IFF）機能がある。 ^[5]追跡レーダーはIバンドとKバンドの両方で動作し、脅威の方位をすばやく捕捉できるようにする。IバンドとKバンドの両方からの返送信号のデータはターゲットの距離を示し、電子対抗手段（ECM）の使用を識別して対応するために使用できる。デュアルバンドシステムは、低高度でターゲットを隠す可能性があるクラッターの影響も軽減する。アセンブリ上のカメラシステムは、システムオペレーターに視覚的なフォールバックを提供する。

ターゲットエンゲージメント

このシステムには、 A-10 サンダーボルト II航空機でも使用されているGAU -8/A アベンジャー 30 mmが選ばれました。30x173mm カートリッジは、ファランクス CIWS M61 バルカンが発射する 20x102mm カートリッジよりも弾丸の質量が大きいため、同等の銃口初速ではるかに大きな破壊力と大幅に長い射程距離を実現します。

30x173mm MPDS カートリッジには、 21 mm サブ口径タングステン貫通体を備えた廃棄ナイロンスリーブ (サボ) が付いています。ナイロンサボは貫通体と銃身の間を密閉し、摩耗を軽減します。

追跡レーダーは射線を監視し、微調整を指示することができます。

損傷した超音速ミサイルは、まだ船に命中するだけの勢いを持っている可能性がある。船の保護を確実にする唯一の方法は、ミサイルの弾頭を爆発させるか、ミサイルを消滅させることである。

ロシアのSS-N-22サンバーンのようなマッハ2の海面すれすれを飛ぶミサイルに対するこのシステムの自動探知から撃墜までの反応時間は、1,500メートルの距離で交戦を開始し、300メートルで撃墜するように同期させた場合で5.5秒と報告されている。^[5]

運用履歴

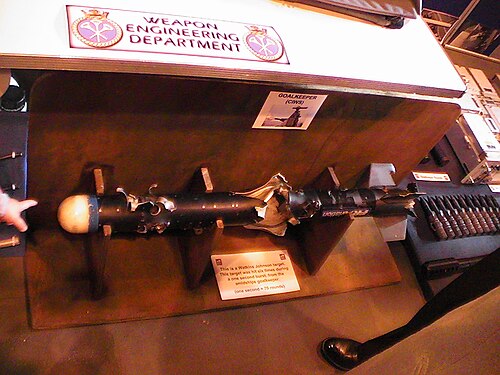

ゴールキーパーの性能は航海試験で何度も実証されている。実弾射撃訓練では、ハープーン、エグゾセ、標的ドローンなど多くの標的がゴールキーパーによって撃墜された。ソマリア沖での海賊対処作戦では、このシステムによりオランダ海軍に拿捕された海賊船や小型船が数隻破壊された。^[6]

現在のCIWSとの比較

仕様

砲：GAU-8/A アベンジャー30mm 7連装回転砲。
高さ：3.71m（デッキ上）、6.2m（デッキ貫通部を含む）。
重量：1,190発の弾薬を搭載した状態で6,372kg（甲板上）、合計9,902kg。
仰角+85°から-25°、速度80°/秒。
銃口速度：1,109 m/s（MPDS弾）。
回転速度3.8秒で360°
発射速度：70発/秒（4,200発/分）。
最大バースト数：1,000発。
弾薬: 艦底マガジンに1,190発のリンクレス弾(HEI、API、TP、MPDS、FMPDS)。
再装填時間：9分（装填はデッキ下で行われます）
武器の射程距離: 弾薬に応じて 350 メートルから 1,500 メートル、2,000 メートルの間。
捜索レーダー: I バンド/リニアアレイ。I バンドは X バンドです。ビームサイズは水平 1.5 度、垂直 60 度。1 Hz (60 RPM) で回転します。範囲は約 30 km です。
交戦レーダー：IバンドおよびKバンドモノパルスカセグレン。
光学系：TV（将来EO/IR）
100%キル距離: 500 m ^[要出典]

オペレーター

現在のオペレーター

ベルギー:ベルギー海軍
- カレル・ドールマン級フリゲート艦2隻
チリ:チリ海軍
- ジェイコブ・ファン・ヘームスケルク級防空フリゲート2隻
- カレル・ドールマン級フリゲート艦2隻
オランダ:オランダ海軍
- 4 隻のDe Zeven Provinciën 級防空指揮フリゲート艦、1 隻あたり 1 隻または 2 隻のゴールキーパー (このクラスの 1 隻のみに 2 隻のゴールキーパーが装備され、他の艦には予備が装備されています)
- カレル・ドールマン級フリゲート艦2隻、各艦にゴールキーパー1隻
- ロッテルダム級ドック型揚陸艦1 隻ゴールキーパー 2 名
- ヨハン・デ・ヴィット級ドック型揚陸艦1 隻ゴールキーパー 2 名
- カレル・ドールマン級支援艦1 隻、ゴールキーパー 2 隻 (2015 年就役)
ペルー:ペルー海軍
- 1 BAP タクナ 補給給油船、2015年から
ポルトガル:ポルトガル海軍
- カレル・ドールマン級フリゲート艦2隻
カタール：カタール国軍
- 4ヴォスパー・ソーニクロフト・ヴィタ級
韓国：大韓民国海軍
- 広開土大王級駆逐艦3隻
- 忠武公李舜臣級駆逐艦6 隻
- 世宗大王級駆逐艦3隻
- 2独島級強襲揚陸艦

元オペレーター

イギリス:イギリス海軍
- 以前は、インヴィンシブル級航空母艦2 隻( HMSインヴィンシブルとHMSイラストリアス)、アルビオン級ドック型揚陸艦2 隻 ( HMS アルビオンでは「ファランクス」に置き換えられ、HMS ブルワークでは「ファランクス」への置き換えに備えて長期間待機していた際に取り外された)、およびタイプ 22バッチ 3 フリゲート艦 4 隻に装備されていました。

ドイツ:ドイツ海軍
- 1990年代半ばにアドリア海で任務に就いていたフリゲート艦カールスルーエに装備されていたが、後にRIM-116ローリングエアフレームミサイルシステムに置き換えられた。
