| M163 VADS | |
|---|---|

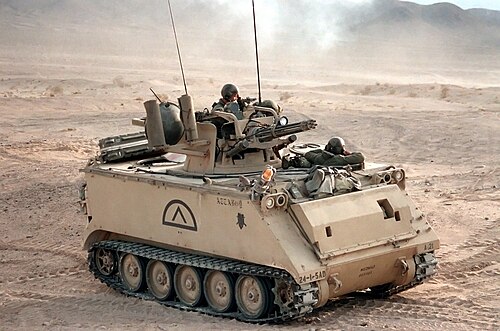

 1988年11月、フォートアーウィン国立訓練センターに駐留する第24歩兵師団所属の米陸軍M163 | |
| タイプ | 自走対空砲 |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1968年～現在 |
| 使用者 | オペレーターのリストを見る |
| 戦争 | |
| 生産履歴 | |
| デザイナー | ゼネラル・エレクトリック |
| 設計 | 1964 |
| 生産 | 1965年～1970年、1975年～1979年、1982年 |
| 建造数 | 654 |
| 仕様 | |
| 質量 | 24,700ポンド（11,200 kg）（M163） 27,140ポンド（12,310 kg）（M163A1） 27,542ポンド（12,493 kg）（M163A2）戦闘重量 |
| 長さ | 191.5インチ（4.86メートル） |
| 幅 | 112.4インチ（2.85メートル） |
| 身長 | 115インチ（2.9メートル） |
| クルー | 4人（車長、砲手、装填手、運転手） |
| 標高 | +80° / -5° |
| 鎧 | 圧延5083/5086 H32アルミニウム、29 mm (1.14 インチ) - 45 mm (1.77 インチ) |
主 武装 | M168 ジェネラル・ダイナミクス20 mm回転砲 2,000 発 (M163) 2,230 発 (M163A1/A2) |
副 砲 | なし/乗員小火器 |
| エンジン | ゼネラルモーターズ 6V53、6気筒2ストローク ディーゼル 212馬力（158kW） |
| サスペンション | トーションバー、5輪 |
運用 範囲 | 275 マイル (443 km) (M163/A2) 300 マイル (480 km) (M163A1) |
| 最高速度 | 時速40マイル（64km/h） |
M163バルカン防空システム（VADS）は、正式には自走式20mm防空砲（M163）と呼ばれ、主にアメリカ陸軍で使用された自走式対空砲（SPAAG）である。M163は、低空飛行する固定翼航空機やヘリコプターから地上部隊を保護するための移動式短距離防空砲である。M42ダスターに代わって、アメリカの標準的な装甲軽防空砲となった。[2]
仕様
M163 VADSは、1960年代以降ほとんどの米軍戦闘機の標準機関砲となっているジェネラル・ダイナミクス社製20mm（0.79インチ）M61A1 回転砲の派生型であるM168機関砲を使用している。この機関砲は改造されたM113A1車両（M741運搬車）に搭載されている。M48シャパラルミサイルシステムを補完するように設計されており、晴天時の作戦に限定されている。[3] M163は、短距離専用のAN/VPS-2レーダーとM61光学誘導計算照準器を使用しており、レーダーを使用してターゲットのエリアをスキャンすることはできない。このシステムは、主照準器の右側に取り付けることができるAN/PVSシリーズの暗視照準器を使用することで夜間作戦に適している。
この銃は、10、30、60、または100発の短いバーストで毎分3,000発の速度で発射するか、または毎分1,000発の速度で連続射撃モードで発射することができる。[4]リンクレス給弾システムが使用されている。20x102mm弾の有効射程はわずか1,200メートル（3,900フィート）で、標準の防空装填のHEI-T弾は約1,800メートル（5,900フィート）で自爆するため、射程には厳しい制限がある。給弾ドラムには1,200発の発射可能な弾丸が入っており、M163用に800発の予備弾が収納され、後にM163A1およびA2用に予備弾が1,030発に増量された。
サービス履歴
アメリカとイスラエルの軍では、VADSが本来の目的である空中からの脅威に対する防御に使われることはほとんどなかった。そのため、ヴァルカン砲システムは1980年代後半から1990年代前半にかけて、主に地上支援兵器として使用されていた。例えば、VADS砲は1989年のジャストコーズ作戦中にパナマでアメリカの地上攻撃部隊を支援するために使用された。第2/62アメリカ陸軍航空隊B中隊のヴァルカン砲1門がPDF 哨戒艇を沈めた。[5] VADSがアメリカ軍で最後に参加した戦闘は砂漠の嵐作戦であった。
イスラエル防空軍では、「ホベット」（イスラエルのM163 VADSの呼称）が1982年のガリラヤ平和作戦中に3機の撃墜を記録した。これにはM163 VADSによる初のジェット 戦闘機（シリアの MiG-21戦闘機）の撃墜も含まれる。 [6]イスラエル国防軍は、ガリラヤ平和作戦（1982年）[7]と防衛シールド作戦（2002年）での市街戦での火力支援にもホベットを使用した。
アップグレードと交換
数キロメートルの距離から正確に発射できる対戦車ミサイルを搭載したヘリコプターに対する効果的な戦場防空を提供するために、VADSはM247サージェントヨークDIVADS（師団防空システム）に置き換えられる予定でしたが、このシステムはコスト超過、技術的問題、そして全体的な性能の低さのためにキャンセルされました。[8]
1984年に改良型PIVADS（製品改良型VADS）システムが導入され、使いやすさと射撃精度が向上しましたが、20x102mm口径の限界は残りました。1988年に4人目の乗組員（観測員/装填手）にスティンガーランチャーと弾丸2発が支給されました。[9]
最終的に、M163は米国でM1097アベンジャーとM6ラインバッカーに置き換えられた。M6ラインバッカーは、標準のTOW対戦車誘導ミサイルの代わりにFIM-92スティンガーミサイルを搭載したM2ブラッドレーである。スティンガーミサイルは、20mm砲の射程をはるかに超える対戦車ミサイルを搭載したヘリコプターに対処するために必要な射程を提供し、固定翼目標に対する射程も大幅に延長した。カンザス州フォートライリーの最後の米陸軍VADS装備部隊は、1994年にバルカンの引き渡しを完了した。
弾薬
20x102mm弾は多数開発されているが、その全てがM163部隊に配備されたわけではない。M246 HEI-T-SDはシステムと並行して開発され、主な対空弾であり、M56 HEIは地上支援に使用された。[10] PIVADS部隊はMk 149 APDS弾を使用することができ、これは初速が高く自爆装置がないため、最大有効射程距離が大幅に増加する。M940は退役前に配備されていた可能性があるが、出典は不明である。
バリエーション
- M163
- AVADS自動追跡VADSのプロトタイプは、1974年にゼネラルエレクトリック社によって銃防空効果研究のために実証されました。[17]このプロトタイプは、ヘルメットに取り付けられた照準器と組み合わせた新しいリード生成射撃管制コンピューターを使用していました。採用されませんでした。
- M163A1には、信頼性、可用性、保守性 (RAM) を向上させるための改造が組み込まれました。1976 年 9 月に M163E1 改良型 VADS からタイプが再分類されました。1982 年に新しく製造された M163A1 は、改良された M741A1 キャリアを使用し、運用中の M741 は 1985 年までに M741A1 に改造されました。
- M163A2 PIVADS (1984) は、ロッキード エレクトロニクス社によって開発され、デジタル マイクロプロセッサ、ディレクター サイト、低バックラッシュ方位駆動システムなど、精度と作業負荷の改良が施されています。PIVADS は、M741A1 運搬車両も使用しました。
- M167 はガマ ゴートを牽引車として利用した牽引車です。1989 年以降はハンビーが牽引車となりました。
- イスラエルのアップグレード版マフベットには、 4 本のチューブからなる FIM-92 スティンガー ポッド、アップグレードされた追跡システム、およびローカルの高出力レーダーと情報を共有する機能が装備されています。
-

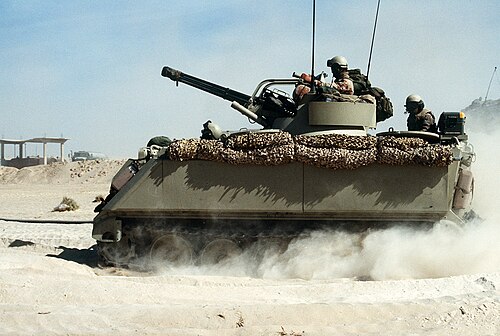

湾岸戦争の砂漠の盾作戦中のM163 。 -
M163 バルカン対空砲システム車両が、カリフォルニア州フォートアーウィンの国立訓練センターでの演習を終えて、車両集結エリアに戻る。 -

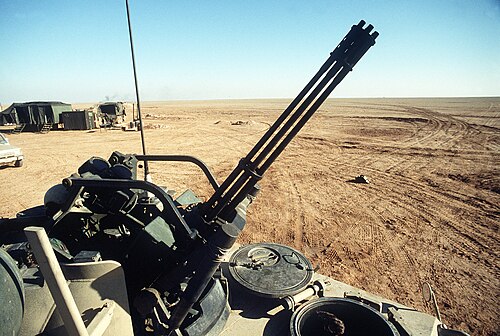

M163 VADS の 20 mm バルカン砲のクローズアップ。
オペレーター
現在
前者
現在のオペレーター
チリ[18] : 405
エクアドル- 44 [18] : 413
エジプト– 108機が運用中[要出典]
イラン[要出典]
ヨルダン– RJAFで120機運用中[要出典]
モロッコ[要出典]
サウジアラビア- 90 [18] : 368
タイ– 24 [19] [20]
チュニジア[要出典]
元オペレーター
アメリカ合衆国– 1968–1994
ポルトガル– 1986年に36台の元アメリカ製M163バルカンVADS自走対空砲を発注したが、結局使用されなかった。おそらくM113A2の部品供給のために購入されたと思われる。[21]
イスラエル- イスラエル国防軍の戦術的対空部隊の廃止に伴い、VADSと改良型VADS（スティンガーを装備した「ホベット」）は2006年に退役した。2024年には、ドローンの脅威に対抗するために古いVADSユニットを再利用する評価が開始された。[22]
