ガラスの歴史

ガラス製造の歴史は、少なくとも3,600年前のメソポタミアにまで遡ります。しかし、ほとんどの著述家は、エジプトのガラス製品のコピーを製造していた可能性があると主張しています。^[1]他の考古学的証拠は、最初の本物のガラスがシリア北部の沿岸部、メソポタミア、またはエジプトで作られたことを示唆しています。^{[2]紀元前2,000}年半ばの最も古いガラス製品はビーズであり、最初は金属加工の偶発的な副産物（スラグ）として、または釉薬掛けに似たプロセスで作られたガラス化前のガラス質材料であるファイアンスの製造中に作成された可能性があります。^{[n 1]}ガラス製品は、後期青銅器時代の文明を襲った災害によってガラス製造が停止したように見える まで、贅沢品であり続けました。

インドにおけるガラス技術の発展は紀元前1730年に始まったと考えられている。^[3]

考古学者たちは、旧ローマ帝国全土から、家庭用、工業用、葬儀用に使われたガラス製品を発掘してきました。アングロサクソンガラスは、イングランド全土の集落と墓地の遺跡の両方で行われた考古学的発掘調査で発見されています。アングロサクソン時代のガラスは、容器、ビーズ、窓など、さまざまな製品の製造に使用され、宝石にも使用されていました。

天然ガラス、特に火山ガラスの黒曜石は、世界中の多くの石器時代の社会で鋭利な切削工具の製造に使用されており、その産地が限られていたため、広く取引されていました。しかし、一般的に考古学的証拠は、最初の本物のガラスがシリア北部の沿岸、メソポタミア、または古代エジプトで作られたことを示唆しています。^[2]エジプトは保存に適した環境であったため、よく研究された初期のガラスの大部分はそこで発見されていますが、その一部は輸入された可能性があります。紀元前3千年紀半ばの最も古いガラス製品はビーズであり、おそらく最初は金属加工の偶発的な副産物（スラグ）として、または釉薬掛けに似たプロセスで作られたガラス化前のガラス質材料であるファイアンスの製造中に作成されました。^{[n 1]}

後期青銅器時代のエジプト（例えばアホテプの「宝物」）^[4]と西アジア（例えばメギド）^[5]では、ガラス製造技術が急速に発展した。この時代の考古学的発見には、着色ガラスの塊、容器（しばしば半貴石の非常に貴重な硬石彫刻を模倣して着色され形作られている）、そしてどこにでも見られるビーズなどがある。シリアとエジプトのガラスのアルカリはソーダ灰（炭酸ナトリウム）であり、これは多くの植物、特にソルトワートのような好塩性海岸植物の灰から抽出できる。最新の容器は「コア形成」で、金属棒の上で成形された砂と粘土のコアの周りに延性のあるガラスのロープを巻き付け、それを数回再加熱して融合させることによって製造された。^[要出典]

その後、酸化物の混合物で作られたさまざまな色の細いガラスの糸がこれらの周囲に巻き付けられ、模様が作られ、金属製の掻き取り工具を使用して花飾りに描かれました。その後、装飾糸を本体に押し込むために、容器は板の上で滑らかに転がされました（マーブル加工）。ハンドルと脚は別々に取り付けられました。その後、ガラスがゆっくりと焼きなましされるにつれて棒は冷まされ、最終的に容器の中心から取り除かれ、その後、芯材が削り取られました。インレイ用のガラスの形状も、しばしば鋳型で作成されました。ただし、初期のガラス製造の多くは、石工から借りた研磨技術に依存していました。つまり、ガラスは冷たい状態で研磨され、彫刻されていました。^[6]

紀元前15世紀までには、西アジア、クレタ島、エジプトで大規模なガラス生産が行われており、ミケーネ語の「𐀓𐀷𐀜𐀺𐀒𐀂」、つまり「ラピスラズリとガラスの労働者」（線文字b ）という言葉が記録されている。^{[7] [8] [9] [n 2] [n 3]} 原材料からガラスを最初に溶融するために必要な技術とレシピは、強大な国家の大規模な宮廷産業のためだけに厳重に守られた技術的秘密であったと考えられている。そのため、他の地域のガラス職人は、現代のトルコ沖で難破したウル・ブルン号で発見されたような鋳造インゴットの形で、成形済みのガラスの輸入に頼っていた。 [^要出典]

ガラスは依然として高級素材であり、後期青銅器時代の文明を襲った災害によりガラス製造は停止したようであった。^{[要出典] [13]}ガラス製造は、無色ガラスを製造する技術が発見された紀元前9世紀に、シリアとキプロス島という以前の場所で再び始まった。 ^[要出典]

最初のガラス製造の「マニュアル」は紀元前 650年頃に遡ります。ガラスの製造方法に関する指示は、アッシリア王アッシュールバニパルの図書館で発見された楔形文字の粘土板に記載されています。^[要出典]

エジプトでは、ガラス製造はプトレマイオス朝のアレクサンドリアで再導入されるまで復活しなかった。コア型の容器やビーズは依然として広く生産されていたが、実験と技術の進歩により他の技法が前面に出てきた。^[要出典]

ヘレニズム時代には、ガラス製造の新しい技術が数多く導入され、ガラスは大型の作品、特に食器の製造に使われるようになった。この時代に開発された技術には、粘性のある（ただし完全には溶けていない）ガラスを型の上で「沈める」ことで皿を作る技術や、「ミルフィオリ」（「千の花」の意）技法などがある。ミルフィオリ技法では、多色のガラスの棒をスライスし、スライスを並べて型の中で融合させ、モザイクのような効果を生み出す。無色または脱色ガラスが珍重され始め、この効果を実現する方法がさらに徹底的に研究されたのもこの時代であった。^[14]

大プリニウスによれば、フェニキアの商人たちがベルス川の場所でガラス製造技術を初めて発見した。ゲオルギウス・アグリコラは『金属論』の中で、よくあるタイプの偶然の「発見」物語を次のように報告している。

「伝説によれば、硝石を積んだ商船がこの場所に停泊し、商人たちは浜辺で食事の準備をしていたが、鍋を支える石がなかったため、船から硝石の塊が出てきた。それが浜辺の砂と溶けて混ざり合い、新しい半透明の液体の流れが流れ出た。これがガラスの起源である。」^[15]

しかし、この記述はむしろローマ人のガラス生産の経験を反映したもので、この地域の白い珪砂は純度が高いため、ローマ帝国内でガラス生産に使用されていました。紀元前1世紀、シロ・ユダヤ海岸でガラス吹きが発見され、産業に革命をもたらしました。ガラス吹きの発明の最初の証拠は、エルサレムのユダヤ人地区で、ヘロデ王の街路の敷石で覆われた儀式用の浴槽内の充填層で発見されました。^[16]ガリラヤでは、「ユダヤガラス」を生産していた他のいくつかの場所が発見されました。^[17]ガラス容器は陶器の容器に比べて安価になりました。ガラス製品の使用はローマ世界全体で増加しました。^[要出典]ガラスはローマのプラスチックとなり、アレクサンドリアで生産されたガラス容器^[要出典]はローマ帝国全体に広まりました。紀元後100年頃、アレクサンドリアのガラス職人が二酸化マンガンの導入によって透明ガラスを発見し、ローマ人は建築にガラスを使い始めました。光学的品質は劣るものの、鋳造ガラスの窓はローマの最も重要な建物やヘルクラネウムやポンペイの最も豪華な別荘に見られるようになりました。その後1,000年間、ガラスの製造と加工は継続され、南ヨーロッパやその先へと広まっていきました。^[要出典]

最初のペルシャガラスはビーズの形をしており、青銅器時代後期（紀元前1600年）のもので、イラン領アゼルバイジャンのディンカ・テペの探検中にチャールズ・バーニーによって発見されました。ガラス管はフランスの考古学者によってチョガ・ザンビルで発見され、中期エラム時代のものです。モザイクガラスのカップはイラン北部のテッペ・ハサンルとマルリク・テペでも発見されており、鉄器時代のものです。これらのカップはメソポタミアのカップに似ており、後期エラム時代の スーサで発見されたカップも同様です。

コールの入ったガラス管は、アケメネス朝時代のイラン領アゼルバイジャンとクルディスタン州でも発見されている。この時代、ガラス容器は通常無地で無色だった。セレウコス朝と後期パルティア時代になると、ギリシャとローマの技法が普及した。ササン朝時代には、ガラス容器は地元のモチーフで装飾された。^[18]

銅石器時代のガラスの証拠はインドのハスティナプルで発見されている。^[19]インダス文明の最古のガラス製品はハラッパーで発見された茶色のガラスビーズで、紀元前1700年のものである。これは南アジアで最古のガラスの証拠である。^{[3] [20]}その後の紀元前600年から300年にかけての遺跡から発見されたガラスには、共通の色が見られる。^[3]

シャタパタ・ブラフマナや律蔵などの文献にはガラスについて言及されており、紀元前1千年紀初期にはインドでガラスが知られていた可能性があることを示唆している。^{[19]ガラス製品は}ビード、シルカップ、シルスークでも発見されており、いずれも紀元前5世紀頃のものである。^{[21]しかし、ガラスが広く使用されていたことを示す最初の明白な証拠は}、タキシラの遺跡（紀元前3世紀）からのものであり、そこでは腕輪、ビーズ、小型容器、タイルなどが大量に発見されている。^[19]これらのガラス製造技術は西アジアの文化から伝わった可能性がある。^[21]

ウッタル・プラデーシュ州のコピア遺跡は、インドで初めてガラスを現地で製造した遺跡であり、紀元前7世紀から紀元後2世紀にかけての品々が出土している。^[22]この時代初期のインドのガラスは、バビロニア、ローマ、中国のガラスと比べると化学組成が大きく異なるため、現地で製造された可能性が高い。^[21]

1世紀までに、南アジアではガラスが装飾品やケースに使われるようになりました。^[19]ギリシャ・ローマ世界との接触により新しい技術が加わり、インドの職人は数世紀後にはガラスの成形、装飾、着色の技術を習得しました。^{[19]インドの}サタヴァハナ時代には、レモンイエローのマトリックスを緑色のガラスで覆ったものなど、複合ガラスの短い円筒も作られました。^[23]

中国では、陶磁器や金属細工に比べると、ガラスは美術工芸品の中で周辺的な役割を果たしていました。^{[24]中国で最も古いガラス製品は}戦国時代（紀元前475-221年）のものですが、数も少なく、考古学的分布も限られています。

ガラス製造は、メソポタミア、エジプト、インドの文化に比べて中国では遅れて発展しました。^{[25]輸入されたガラス製品は}、春秋時代後期（紀元前5世紀初頭）に多色の目玉ビーズの形で初めて中国に到着しました。^[26]これらの輸入品は、土着のガラスビーズ生産の原動力となりました。

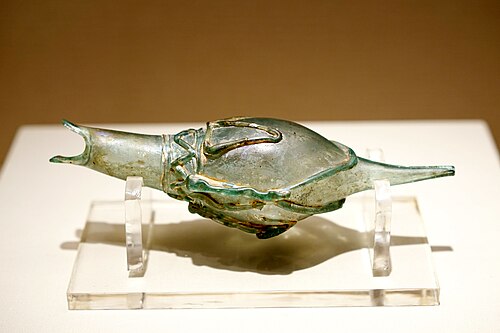

漢王朝（紀元前206年～紀元220年）の時代、ガラスの用途は多様化した。この時代にガラス鋳造が導入されたことで、双円盤やその他の儀式用品などの成形品の生産が促進された。^[25]戦国時代と漢時代の中国のガラス製品は、輸入されたガラス製品とは化学組成が大きく異なっている。この時代のガラスには酸化バリウムと鉛が多く含まれており、西アジアやメソポタミアのソーダ石灰シリカガラスとは区別される。^[27]漢王朝末期（紀元220年）には鉛バリウムガラスの伝統は衰退し、ガラス生産が再開されたのは紀元4世紀と5世紀になってからであった。^[28]文献にも、紀元5世紀のガラス製造について言及されている。^[29]

ローマのガラス生産はヘレニズム時代の技術的伝統から発展し、当初は鮮やかな色の鋳造ガラス容器の生産に集中していました。ガラス製品はローマ帝国全土^[30]、家庭用、葬儀用^[31]、産業用として発見されています^{[32] 。} ガラスは主に容器の製造に使用されていましたが、モザイクタイルや窓ガラスも生産されていました。

しかし、紀元1世紀にはガラス産業は急速な技術的発展を遂げ、吹きガラスの導入と無色または「アクア」ガラスの普及が見られました。生のガラスは、完成した容器に加工されるガラスとは地理的に離れた場所で生産され、^{[33] [34]}、紀元1世紀末までに、主にアレクサンドリアで大規模な製造が行われ、^[35]ローマ世界ではガラスが一般的に入手可能な材料として確立されました。

イスラムのガラスは、イスラム以前の文化、特にペルシャのササン朝ガラスの成果を引き継いだ。アラブの詩人アル・ブフトゥリー（820-897）は、そのようなガラスの透明度について次のように述べている。「その色は、ガラスが容器なしでその中に立っているかのようにガラスを隠します。」^[36] 8世紀には、ペルシャ系アラブ人の化学者ジャービル・イブン・ハイヤーン（ゲベル）が『キタブ・アル・ドゥッラ・アル・マクヌーナ』（隠された真珠の書）で色付きガラスの製造法を46種類記述し、さらにアル・マラキシが本の後の版に12種類の製造法を追加した。^[37] 11世紀までには、透明なガラスの鏡がイスラムのスペインで生産されるようになった。^[要出典]

証拠によれば、他のガラス製造地域との広範な接触よりもずっと前から、西アフリカには土着のガラス生産が存在していたことが示唆されている。最も重要でよく文書化された例は、ナイジェリア南西部のイフェ帝国である。^[38]イフェ北部のイボ・オロクン遺跡での考古学的発掘調査では、西暦11世紀から15世紀にかけての大量のガラスビーズ、るつぼ、生産残骸が出土している。化学分析により、既知の輸入ガラスの種類とは大きく異なる独特の化学特性が明らかになった。

イボ・オロクンガラスは、高石灰・高アルミナ（HLHA）組成を特徴としており、地元産の原材料を使用していることを反映しており、花崗岩の砂や、おそらくカタツムリの殻などから採取した炭酸カルシウムが含まれている可能性がある。イボ・オロクンでは、少なくともHLHAと低石灰・高アルミナ（LLHA）の2つの異なるガラスタイプが生産された。マンガン、鉄、コバルト、銅などの着色料が意図的に添加され、さまざまな色、特に二色性の青と緑のさまざまな色合いが生み出された。分析により、ガラス化ガラスの残留物を含んだるつぼの破片など、ガラス製造廃棄物の存在も明らかになり、製造が現場で行われたことが確認された。^[39]

西ローマ帝国の崩壊後、北欧では独自のガラス製造技術が生まれ、いくつかの文化で職人の手による森林ガラスが作られました。ビザンチンガラスは東ローマ帝国でローマの伝統を発展させました。爪付きビーカーは、比較的簡単に作れるものの、ガラスのユニークな可能性を生かした印象的な容器として人気がありました。^[要出典]

ヴェネツィア近郊のトルチェッロ島では、7世紀と8世紀のガラス製品が発見されている。これらはローマ時代と、その後のガラス生産におけるこの都市の重要性との重要なつながりを形成している。西暦1000年頃、北ヨーロッパで重要な技術的進歩が起こり、白い小石と焼いた植物から作られたソーダガラスが、より入手しやすい材料である木灰から得られるカリから作られたガラスに置き換えられた。この時点から、北方のガラスは、ソーダが一般的に使用されていた地中海地域で作られたガラスとは大きく異なるものとなった。^[40]

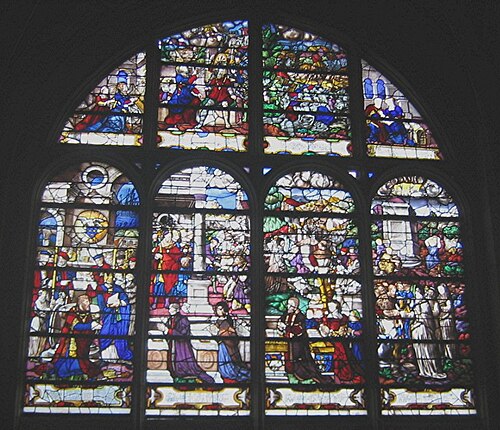

12 世紀まで、ステンドグラス(着色のために金属などの不純物が加えられたガラス) は広く使用されていませんでしたが、ロマネスク美術、特にゴシック美術の重要な媒体として急速に普及しました。現存するステンドグラスのほとんどは教会の建物にありますが、壮大な世俗の建物にも使用されました。11 世紀には、球を吹いて板ガラスを製造する新しい方法がドイツで登場しました。球を振り出して円筒形にし、熱いうちに切断してから、板ガラスを平らにしました。この技術は 13 世紀のヴェネツィアで完成しました。クラウン グラスの工程は19 世紀半ばまで使用されていました。この工程では、ガラス吹き職人が棒の先端で約 9ポンド(4 kg) の溶けたガラスを回転させ、直径約 5 フィート (1.5 m) の円盤状に平らにします。次に、円盤を窓ガラスに切断します。中世後期の北ヨーロッパの家庭用ガラス容器はフォレスト グラスとして知られています。^[要出典]

アングロサクソンガラスは、イングランド全土の集落と墓地の遺跡の考古学的発掘調査で発見されています。アングロサクソン時代のガラスは、容器、ビーズ、窓など、さまざまな物品の製造に使用され、宝石にも使用されていました。^[41]紀元5世紀にローマ人がブリテン島から撤退すると、ガラスの使用法にも大きな変化がありました。^[42]ローマ時代のブリテン島の遺跡の発掘調査では、大量のガラスが発見されていますが、対照的に、5世紀以降のアングロサクソンの遺跡から回収された量はごくわずかです。^[42]

完全な容器やビーズの集合体の大部分は、初期のアングロサクソン人の墓地の発掘調査から発見されたが、7世紀後半の埋葬儀礼の変化がガラスの回収に影響を与えた。キリスト教のアングロサクソン人は副葬品が少ない状態で埋葬されたため、ガラスはほとんど見つからなかった。7世紀後半以降は、窓ガラスがより頻繁に発見されるようになった。これは、キリスト教の導入と教会や修道院の建設に直接関係している。^{[42] [43]}アングロサクソンの教会に関する文献^{[44]には、ガラスの生産と使用について言及しているものもいくつかあるが、これらは教会の建物で使用された窓ガラスに関するものである。 [42] [43] [45]}アングロサクソン人は、エナメルやカットガラスのインセットとして、ガラスをジュエリーにも使用していた。^{[46] [47]}

14世紀以降、イタリアの高級ガラス製造の中心地はムラーノ島であり、多くの新しい技術が開発され、食器、鏡、その他の品物の利益の多い輸出貿易の中心地となった。ヴェネツィアのムラーノガラスが他のガラスと大きく異なるのは、地元の石英の小石がほぼ純粋なシリカであり、それを細かく透明な砂に粉砕し、ヴェネツィア人が独占していたレバント地方で得られるソーダ灰と混ぜた点である。最も透明で上質なガラスは、2つの方法で着色される。まず、天然の着色剤を粉砕し、ガラスと一緒に溶かす。これらの着色剤の多くは今日でも存在している。着色剤のリストについては、以下を参照。黒ガラスは黒曜石にちなんでオブシディアヌスと呼ばれていた。2番目の方法は、光にかざすと、このガラスを染料として使用したときに別のガラスに与える本来の色を示す黒ガラスを製造することである。^[48]

ヴェネツィア人がこの優れたガラスを生産する能力は、他のガラス生産地に対する貿易上の優位性をもたらしました。ムラーノ島がガラス製造の中心地として名声を得たのは、ヴェネツィア共和国が、市内のほとんどが木造の建物で、火災で焼け落ちることを恐れ、ガラス職人に鋳造所をムラーノ島に移すよう命じた 1291 年のことでした。 ^[要出典]ムラーノ島のガラス職人はすぐに島で最も著名な市民となりました。ガラス職人は共和国を離れることは許されませんでした。多くの職人がリスクを冒して、周辺の都市や、遠くはイギリスやオランダにガラス窯を設置しました。^[要出典]

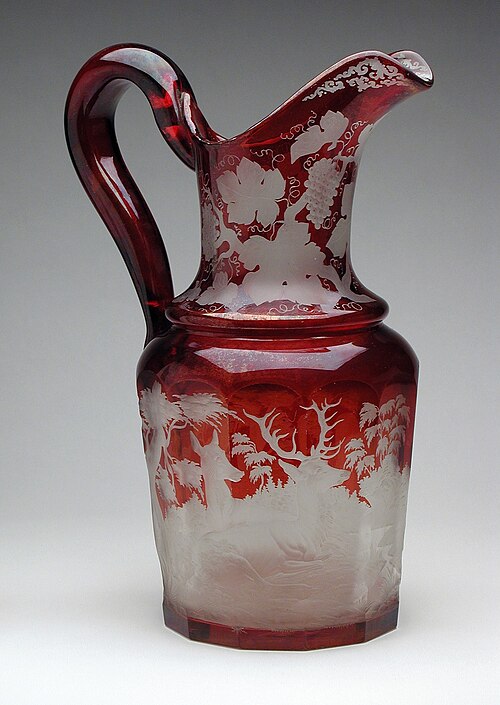

ボヘミアガラス、またはボヘミアクリスタルは、13世紀以来、現在のチェコ共和国にあるボヘミアとシレジア地方で生産されている装飾用ガラスです。 ^[49]ガラス製造の遺跡の最も古い考古学的発掘は1250年頃にさかのぼり、北ボヘミアのルサチア山脈で発見されました。時代を通じて最も有名なガラス製造の遺跡は、スカリツェ（ドイツ語：ランゲナウ）、カメニツキー・シェノフ（ドイツ語：シュタインシェーナウ）、ノヴィー・ボル（ドイツ語：ハイダ）です。ノヴィー・ボルとカメニツキー・シェノフにはそれぞれガラス博物館があり、1600年頃の品々が数多く展示されている。1685年から1750年にかけては、特にバロック様式のガラス製造で傑出していた。17世紀には、プラハの皇帝ルドルフ2世の宝石職人カスパル・レーマンが、銅や青銅の車輪を使った宝石彫刻の技術をガラスに取り入れた。^[要出典]

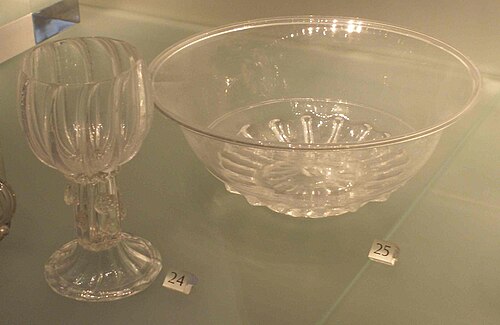

ガラス製造における非常に重要な進歩は、溶融ガラスに酸化鉛を加える技術であった。これによりガラスの外観が改善され、炉の燃料として海炭を使用して溶融しやすくなった。この技術によりガラスの「作業期間」も長くなり、操作しやすくなった。このプロセスは、 1674 年にジョージ レイヴンズクロフトによって初めて発見され、彼は透明な鉛クリスタル ガラス製品を工業規模で初めて製造した。レイヴンズクロフトは、ガラス貿易に革命を起こすために必要な文化的および財政的資源を持っており、18 世紀と 19 世紀にイギリスがガラス産業の中心地としてヴェネツィアを追い抜くことを可能にした。ヴェネツィアのクリスタロに代わるものを探して、彼はシリカ源としてフリントを使用したが、彼のガラスは割れやすく、小さな亀裂のネットワークが形成されて透明性が損なわれた。この問題は、最終的に溶融物にカリフラックスの一部を酸化鉛に置き換えることで克服された。^[50]

彼は年に保護特許を取得し、生産と精製はサヴォイ川沿いの温室から人里離れたヘンリー・オン・テムズへと移されました。^[51]

1696年に特許が失効した後、イギリスの27のガラス工場がフリントガラスを生産し、ヨーロッパ全土に輸出するほど成功したため、1746年にイギリス政府はフリントガラスに高額の税金を課しました。ガラスの鉛含有量を大幅に削減する代わりに、製造業者は、高度に装飾された、より小型で繊細な形状の、中空の脚を持つものを作ることで対応しました。これは今日、コレクターの間では物品税グラスとして知られています。[ ^52]イギリスのガラス製造業界は、1845年に税金が廃止されたことで飛躍することができました。

吹きガラス法が使われた証拠は1620年のロンドンにまで遡り、鏡やコーチプレートに使用されていました。ルイ・ルーカス・ド・ネウーとA・テヴァートは、 1688年にフランスで磨き板ガラスの鋳造プロセスを完成させました。この発明以前は、吹きガラス製の鏡板はサイズが限られていました。鉄のテーブルに注がれた溶融ガラスを転がすド・ネウーのプロセスにより、非常に大きな板の製造が可能になりました。^[53]この製造方法は、1773年にイギ​​リスのレイヴンヘッドで採用されました。研磨プロセスは、鋳造ガラスの研削と研磨を行うために蒸気エンジンを採用した1800年頃に工業化されました。

ガラスを建築材料として使用するという先駆けとなったのは、1851年にジョセフ・パクストンが万国博覧会の会場として建設した水晶宮である。パクストンの革新的な新しい建物は、ガラスを住宅や園芸建築の材料として一般に普及させるきっかけとなった。1832年、英国のクラウン・グラス社（後のチャンス・ブラザーズ社）は、フランスの有名なガラス職人ジョルジュ・ボンタンの専門知識を生かして、シリンダー法を採用して板ガラスを製造する最初の会社となった。 ^{[n 4]}このガラスは、長いシリンダー状のガラスを吹き、長さに沿って切断し、鋳鉄製のテーブルで平らにしてから焼きなましすることによって製造された。板ガラスは、ガラスを鋳鉄製のベッドにすくい取り、鉄製のローラーでシート状に巻くことで製造される。まだ柔らかいシートは、ローラー システムによって運ばれ、焼きなましトンネルまたは温度制御オーブンであるレアの開口部に押し込まれる。^[54]ジェームズ・ハートリーは1847年にロールプレート方式を導入しました。これによりリブ仕上げが可能になり、鉄道駅などの広いガラス屋根によく使用されました。

ガラス製造の自動化における初期の進歩は、1848 年に技術者のヘンリー ベッセマーによって特許を取得しました。彼のシステムは、ローラーの間にリボンを形成することで、平らなガラスの連続リボンを生産しました。これはガラスの表面を磨く必要があるため費用のかかるプロセスであり、後にスポンサーであるチャンス ブラザーズのロバート ルーカス チャンスによって実行不可能として放棄されました。ベッセマーは 1843 年に、液体のスズにガラスを注ぐ「フロート ガラス」の初期の形も導入しました。

1887年、ヨークシャー州キャッスルフォードのアシュリー社がガラスの大量生産技術を開発しました。この半自動プロセスでは、1時間に200本の規格ボトルを生産できる機械が使用され、従来の製造方法よりも何倍も速くなりました。^[55]チャンス・ブラザーズも1888年に機械で模様をつけたガラスを製造する方法を導入しました。^[56]

1898年、ピルキントンはワイヤードキャストガラスを発明した。このガラスには、安全性とセキュリティのために強力なスチールワイヤーメッシュが組み込まれている。これは「ジョージアンワイヤードガラス」という誤った名前でよく呼ばれているが、ジョージアン時代よりずっと後のものである。^[57]機械で引かれたシリンダー技術は米国で発明され、窓ガラスを引いた最初の機械的方法であった。1910年以降、 ピルキントンは英国でライセンス生産を行った。

1938年、ピルキントン社は仕上げの品質を向上させるため、研磨板の工程を二重研磨工程を取り入れて改良した。1953年から1957年にかけて、英国のピルキントン兄弟のアラスター・ピルキントン卿とケネス・ビッカースタッフは、革命的なフロートガラス工程を開発した。これは、重力の影響で溶融ガラスが妨げられることなく流れる溶融スズ槽を使用して連続したガラスリボンを形成する最初の商業的応用であった。 ^[58]この方法により、シートの厚さが均一になり、表面が非常に平坦になった。現代の窓はフロートガラスで作られている。ほとんどのフロートガラスはソーダ石灰ガラスだが、比較的少量の特殊なホウケイ酸ガラス^[59]やフラットパネルディスプレイ用ガラスもフロートガラス工程を使用して生産されている。この工程の成功は、槽に供給されるガラスの量を慎重にバランスさせることにあり、そこでガラスは自身の重さで平らになった。^[60]フロートガラスが本格的に利益を生む販売が達成されたのは1960年になってからである。

•
  ガラスのイヤリング、紀元前1390～1353年頃、48.66.30、ブルックリン美術館
•
  フェニキアガラスのネックレス 紀元前5～6世紀
•
  ローマのガラス製アンフォリスコイ 1～2 世紀
•
  青頭フラスコ（ローマ、西暦 300～500 年、鋳造ガラス）
•
  ロンバルディアのガラス角酒器 6～7 世紀
•
  スウェーデンの コスタ・グラスブルックの吹きガラス（1742年）には、吹きガラス職人のパイプの跡が残っている。
•
  インド、ムガル帝国、1700～1775年頃の金箔の花飾りが施されたコバルトブルーのガラスのカップ2個
•
  水パイプの土台、インド、ムガル帝国、1700～1775年頃
•
  19世紀初頭にイタリアで作られたベネチアンゴブレット
•
  孔雀のブレスレット、デリー、宝石とガラスを象嵌したエナメル加工の銀、19世紀
•

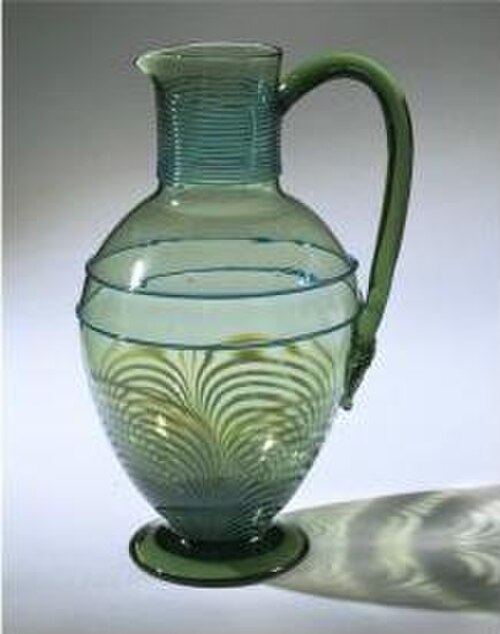

  水差し、1876年、ジェームズ・パウエル＆サンズ
•
  炭酸水用サイフォンボトル、1922年
•
  ニューマーティンズビルガラス ホストマスター ティーカップ、コバルトブルー、1930 年
•
  ソビエト連邦の香水セット、1965年頃

• アメリカにおける初期のガラス製造
• 18世紀のアメリカのガラス製造

• カルボニ、ステファノ、ホワイトハウス、デイヴィッド（2001年）。『スルタンのガラス』ニューヨーク：メトロポリタン美術館。ISBN 0870999869。
