Loading article…
ヴェネツィアングラス（イタリア語: vetro veneziano）は、ヴェネツィア、特にヴェネツィア近郊のムラーノ島で作られるガラス製品です。伝統的にソーダ石灰「金属」で作られ、さまざまな「熱い」ガラス成形技術、金箔、エナメル、彫刻などで精巧に装飾されています。13 世紀以来、ヴェネツィアのムラーノ島に生産が集中しています。今日、ムラーノはアート グラスで有名ですが、芸術的な名声に加えて、ガラス製造における革新の長い歴史があり、中世盛期からイタリア ルネサンスまで、ヨーロッパの高級ガラスの中心地でした。15 世紀には、ムラーノのガラス職人が、ほぼ透明で世界最高級のガラスと考えられていたクリスタッロを製造しました。ムラーノのガラス職人はまた、磁器のように見える白色のガラス（ラッティモと呼ばれる乳白色のガラス）も開発しました。彼らは後にヨーロッパで最も優れた鏡の製造業者となった。[ 1 ]
中世初期、ヴェネツィアは当初東ローマ帝国の支配下にありましたが、やがて独立した都市国家となりました。中世盛期には交易の中心地および港湾都市として繁栄しました。中東との繋がりにより、ヴェネツィアのガラス職人は、シリアやエジプトなどの地域でガラス製造がより進んでいたため、技術をさらに向上させることができました。ヴェネツィアのガラス製造は8世紀にはすでに工場で行われていましたが、1291年から法律によってムラーノ島に集中するようになりました。これは、ガラス工場がしばしば火災を起こしていたため、すべての工場を1つの島に移転することで、都市の他の地域で大規模な火災災害が発生する可能性を大幅に減らすことができたためです。[ 2 ]ガラス職人をムラーノ島に移転させたもう1つの理由は、ヴェネツィアのガラス職人がガラス製造の秘伝のレシピと方法を開発しており、ヴェネツィアのガラス製造がムラーノ島に集中することで、それらの秘伝をより適切に管理できるようになったためです。[ 2 ]
ムラーノはヨーロッパの高級ガラス製造の中心地となり、15 世紀と 16 世紀に人気がピークに達しました。歴史家の W. パトリック・マックレイによれば、ルネサンス期のムラーノのガラス産業の隆盛は、消費者の需要、熟練した職人技、そして厳格な国家規制の密接な相互作用によって形作られ、これらが一体となってガラスを職人の製品から高級芸術形式へと高めました。[ 3 ]地中海沿岸の貿易におけるヴェネツィアの支配は、芸術に精通した裕福な商人階級を生み出しました。これが美術ガラスの需要とさらなる革新の確立に役立ちました。ヨーロッパにおけるガラス製造の才能の普及は、最終的にヴェネツィアとそのムラーノのガラス職人の重要性を低下させました。1797年のナポレオン・ボナパルトによるヴェネツィア共和国の占領と解体は、ムラーノのガラス製造産業にさらなる困難をもたらしました。ムラーノのガラス製造は 1920 年代に復活し始めました。今日、ムラーノ島とヴェネツィアは観光名所となっており、ムラーノ島には数多くのガラス工場と、少数の個人アーティストの工房が点在しています。ジュスティニアン宮殿内にあるガラス博物館（Museo del Vetro）には、ガラス製造の歴史に関する展示に加え、古代エジプト時代から現代に至るまでのガラス作品が収蔵されています。
ヴェネツィアの都市国家は、 5世紀のローマ帝国の衰退期に、蛮族の侵略から逃れてヴェネツィア潟の島々に避難した人々によって発展した。潟には小さなコミュニティが形成され、その中でヴェネツィアがやがて最も有力な都市となった。ヴェネツィアは非常に成功した貿易港となり、11世紀初頭にはヨーロッパ、北アフリカ、中東間の貿易を支配していた。また、強力な海軍も擁していた。多くのヨーロッパの十字軍兵士が聖地への往復の途中でヴェネツィアを経由した。ヴェネツィアでは、香辛料、貴金属、宝石、象牙、絹、そしてガラスなど、あらゆる種類の宝物が売買された。貿易の成功は貴族に加えて裕福な商人階級を生み出し、富裕層はヴェネツィアの有名な芸術と建築のパトロンとなった。[ 4 ]
ヴェネツィアでのガラス製造は、450 年頃、アクイレイアのガラス職人が蛮族の侵略者から逃れるために島々に避難した時に始まったと考えられている。[注 1 ]この地域でガラス工場があったことを示す最古の考古学的証拠は、ヴェネツィア潟のトルチェッロ島で発見され、7 世紀または 8 世紀に遡る。[ 8 ]ヴェネツィアのガラス職人には、ビザンツ帝国や中東からのガラス職人が加わり、ガラス製造の知識が豊かになった。 [ 7 ]ガラスはヨーロッパで作られるずっと前から中東で作られていたが、イタリア、ドイツなどで作られた古代ローマのガラスは非常に高度なものもあった。 [注 2 ]初期の製品には、ビーズ、モザイク用のガラス、宝飾品、小さな鏡、窓ガラスなどがあった。[ 11 ]
ヴェネツィアのガラス製造は、市の経済にとって重要性を増していった。1271年頃、地元のガラス職人ギルドは、ガラス製造の秘密を守るための規則を制定した。ヴェネツィア国外に商売の秘密を漏らすことは禁じられていた。ガラス職人が許可なく市を離れた場合、戻るよう命じられた。[注3 ]戻らなかった場合、家族が投獄された。それでも戻らなかった場合、暗殺者が送り込まれて殺害された。追加の規則では、ガラス製造に使用する材料や、炉の燃料として使用する木材の種類が規定されていた。[ 13 ]
1291年11月8日付の法律により、ヴェネツィアのガラス製造業の大部分は「ムラーノ島」に限定されました。[ 14 ]ムラーノ島は実際には短い橋で結ばれた島々の集まりで、ヴェネツィア本土から北に2キロメートル（1.2マイル）未満のヴェネツィア潟に位置しています。[注4 ]溶融ガラスを作るのに使われる炉は、特に近くに木造建築物がある都市では火災の危険性がありました。ガラス製造業をムラーノ島に移すことで、ヴェネツィアでの壊滅的な火災の脅威がなくなりました。この移転により、ガラス製造技術とガラス職人もムラーノ島に限定されました。これにより、ヴェネツィアのガラス製造技術が潜在的な競合相手に広がるのを防ぐことができました。ガラス職人は政府の許可なしに島を離れることは許されませんでした。許可なく島を離れること、または企業秘密を漏らすことは死刑に処せられました。また、産業を1つの島に集中させることで、政府は輸出入を監視しやすくなりました。[ 16 ]
1200 年代のムラーノ島は、ヴェネツィアの貴族が果樹園や庭園のある別荘を建てた夏の保養地でした。ヴェネツィアからムラーノ島までボートを漕ぐのに約 1 時間かかりました。[ 18 ]ガラス職人は島を離れることはできませんでしたが、貴族にはそのような制約はありませんでした。旅行の制限があったにもかかわらず、ガラス職人は美しい島に住み、ヴェネツィアの十人評議会(ヴェネツィア国家安全保障委員会) の直接の支配下にあり、特別な特権を持っていました。[ 19 ]彼らは暑い夏の間は働かず、その間に炉の修理とメンテナンスが行われました。[ 20 ] 1300 年代には、毎年の夏休みは 5 か月続きました。[ 21 ] 1400 年代には、ヴェネツィア政府は夏休みを 3 か月半に短縮しました。 [ 22 ]ムラーノのガラス職人は、仕事が足りないと不満を言うこともありました。[注 5 ]ガラス職人はまた、高い社会的地位を享受していました。 1376年12月22日、ガラス職人の娘が貴族と結婚した場合、社会的身分を失うことはなく、その子供たちは貴族となることが発表された。[ 24 ]
ムラーノ島のヴェネツィアガラス職人は、ガラス製造における数々の革新と改良で知られています。その中には、ムラーノビーズ、クリスタッロ、ラッティモ、シャンデリア、鏡などがあります。[ 16 ]さらに、ゴールドストーン、多色ガラス（ミレフィオリ）、ガラス製の模造宝石なども改良や創作物として挙げられます。 [ 25 ]ヴェネツィア/ムラーノのガラス職人は、秘密の製法やガラスのレシピを守るだけでなく、ガラスで美しさを追求しました。[ 26 ]
アベンチュリンガラスは、ゴールドストーンガラスとも呼ばれ、半透明の茶色で、金属（銅）の斑点があります。15世紀初頭にヴェネツィアのガラス職人によって開発されました。[ 27 ]歴史文書に初めて登場するのは1626年です。[ 28 ]アベンチュリンという名前は、偶然発見されたことに由来します。[ 28 ]
ガラスビーズ（別名ムラーノビーズ）は、1200年代からヴェネツィア人によって作られました。ビーズはロザリオやジュエリーとして使われました。アフリカでも人気がありました。クリストファー・コロンブスは、新世界の人々（ネイティブアメリカン）が贈り物としてビーズを「喜んで」いたと記しており、ビーズはアメリカ先住民の間で人気になりました。[ 29 ]
カルセドニオは、半貴石のカルセドニーに似た大理石模様のガラスです。[ 30 ]このタイプのガラスは、ムラーノ島で最も偉大なガラス職人とされるアンジェロ・バロヴィエールによって1400年代に作られました。[ 31 ]バロヴィエールは熟練したガラス吹き職人であり、七宝焼きを復活させ、色ガラスも扱いました。彼の家族は少なくとも1331年からガラス製造に関わっており、彼の死後もその事業は続きました。[ 32 ]彼は 1460年に亡くなりました。 [注6 ]
1700 年代、ジュゼッペ・ブリアティは装飾鏡やシャンデリアの作品で有名でした。[ 26 ]ブリアティのシャンデリアのスタイルは、ciocche と呼ばれ、文字通り花束を意味します。ブリアティの典型的なシャンデリアは、花輪、花、葉で飾られた複数のアームを持つ大きなものでした。巨大なムラーノのシャンデリアの一般的な用途の 1 つは、劇場や宮殿の重要な部屋の室内照明でした。[ 35 ]ブリアティは 1686 年にムラーノで生まれ、彼の家族の仕事はガラス製造でした。彼はボヘミアのガラス工場で働くことを許され、そこでボヘミアのクリスタルを扱う秘訣を学びました。ボヘミアのクリスタルは、ムラーノのクリスタッロ (イタリア語でクリスタル) よりも人気が高まっていました。1739 年、彼の作品が嫉妬を引き起こし、彼と彼の労働者が命の危険を感じたため、十人評議会は彼に炉をムラーノからヴェネツィアに移すことを許可しました。 （彼の父親は1701年に刺殺された。）[ 36 ]ブリアティは1762年に引退し、甥がガラス工場の支配人となった。ブリアティは1772年にヴェネツィアで亡くなり、ムラーノ島に埋葬されている。[ 37 ]
クリスタッロは、15世紀にムラーノ島のアンジェロ・バロヴィエールによって作られたソーダガラスです。[注7 ]クリスタッロに関する最古の記録は1453年5月24日のものです。[ 12 ]当時、クリスタッロはヨーロッパで最も透明なガラスと考えられており、ムラーノ島が「最も重要なガラスの中心地」となった主な理由の1つです。[ 16 ]その名前は、古くから様々な種類の器や小さな硬石彫刻に彫られていた水晶や透明な石英に似ていることから付けられました。[ 40 ]水晶には魔法の力があると信じられており、中世にはキリスト教の宗教的な品によく使われていました。クリスタッロは非常に人気を博しました。[ 34 ]
クリスタッロは脆く、切断が難しかったが、エナメル加工や彫刻を施すことができた。[ 41 ] 脱色剤である二酸化マンガン[ 40 ]は、クリスタッロの製造に使用された秘密の製法の重要な成分であった。[ 11 ]ムラーノで作られたクリスタッロの簡単な改良は、フロスト加工やひび割れ加工を施すことであった。[ 42 ]ガラスのマーケティング用語としての「クリスタル」の使用は現代まで続いているが、少なくとも過去1世紀は、通常はレイヴンズクロフトによって開発されたタイプの鉛クリスタルガラスを意味していた。クリスタッロは非常に薄く作ることができたため、残っていた色の痕跡が減り、ヴェネツィア人は通常このようにして透明な作品を作った。[ 40 ]
フィリグラーナ（別名フィリグリー）様式は、1500 年代にムラーノ島で発展しました。無色のガラスにガラス棒（通常は白色ですが、必ずしもそうとは限りません）を埋め込むことで、ガラス製品に縞模様が現れます。ヴェトロ・ア・フィリはまっすぐな白い縞模様、ヴェトロ・ア・レトルトリはねじれたり螺旋状になったりした模様、ヴェトロ・ア・レティチェッロは反対方向にねじれた 2 組の線が特徴です。ヴェトロ・ア・レトルトリの発明者としてフランチェスコ・ゼノの名前が挙げられています。[ 43 ]
ラッティモ、つまりミルクガラスは、15世紀にムラーノ島で製造され始め、アンジェロ・バロヴィエールがその再発見と発展に貢献したとされています。[ 44 ]このガラスは不透明な白色で、エナメル磁器に似せて作られました。[ 45 ]聖なる場面やヴェネツィアの風景を描いたエナメル装飾が施されていることがよくありました。[ 46 ]
ミッレフィオリガラスは、透明なガラスに色付きの棒を入れて作られるムリーネ技法の一種で、花のような模様に配置されることが多い。イタリア語のミッレフィオリは「千の花」を意味する。[ 27 ]この技法はエジプトのアレクサンドリアで完成され、15世紀にムラーノ島で使われるようになった。[ 47 ]
ムラーノ島では1500年代から小型の鏡が作られ始め、1569年には鏡職人のギルドが設立されました。[ 48 ]ムラーノの鏡は、その品質に加えて、鏡をはめ込むフレームの装飾でも知られていました。[ 48 ] 1600年代には、ムラーノの鏡は非常に人気がありました。しかし、世紀末には、イギリス製の鏡が最高品質でした。1772年までに、ムラーノ島で鏡を作り続けていたガラス工房は1軒だけでした。[ 49 ]
ムリーネ技法は、 1,040 °C (1,900 °F)に加熱された着色された溶融ガラスを層状に重ねることから始まり、それをケーンと呼ばれる長い棒状に引き伸ばします。冷却されたケーンは、断面にスライスされ、層状の模様が現れます。ムラーノ島で最も偉大なガラス職人アンジェロ・バロヴィエの子孫であるエルコレ・バロヴィエは、ムリーネ技法を用いた革新により、1940 年代と 1950 年代に数々の賞を受賞しました。[ 50 ]

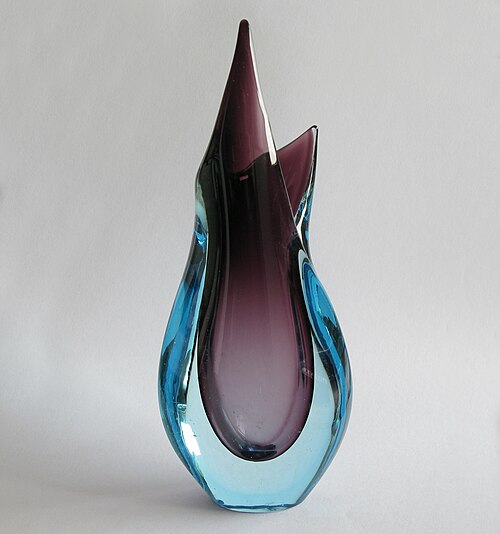

ソンメルソ（イタリア語で「浸された」の意）は、ムラーノ島の芸術的なガラス工芸の一種で、異なる色（通常は2色）の層があり、色付きガラスを別の溶融ガラスに浸し、その混合物を吹き込んで目的の形に成形します。最も外側の層、つまりケーシングは、多くの場合透明です。ソンメルソは1930年代後半にムラーノ島で開発されました。フラヴィオ・ポリはこの技法を用いたことで知られており、1950年代にはセグーゾ・ヴェトリ・ダルテとマンドルッツァート家によって普及しました。この技法は花瓶によく用いられ、彫刻にも用いられることがあります。[ 50 ]
眼鏡はイタリアで発明されたと考えられており、ピサ、ヴェネツィア、フィレンツェが発明地として議論されている。[ 51 ] 13世紀後半のある時期に眼鏡が発明されて以来、ヴェネツィアは眼鏡レンズ製造の重要な中心地となった。[ 52 ]
16 世紀は、ムラーノ島におけるヴェネツィアのガラス製造の黄金時代でした。主な貿易相手国には、スペイン領西インド諸島、イタリア、スペイン、オスマン帝国、ドイツ語圏諸国などがありました。[ 53 ] 1581 年には、ムラーノ島には少なくとも 28 基のガラス製造炉がありました。[ 54 ]この世紀には、フランス王妃、公爵、王子、将軍、枢機卿、大司教、大使など、数多くの指導者や高官がムラーノ島を訪れました。[ 55 ]ムラーノガラスの収集家には、イングランド王ヘンリー 8 世、ローマ教皇クレメンス 7 世、皇帝フェルディナンド 1 世、フランス王フランソワ 1 世、スペイン王フェリペ 2 世などがいました。[ 56 ]
16世紀、ムラーノのガラス職人たちは、それまでの習慣であった金属細工の形状の模倣から解放された。形状は細長く優雅になり、「より精巧で空想的なもの」へと変化していった。例えば、グラスの脚の側面に熱加工で加えられた装飾などがその例である。ガラスは非常に薄く、そのため壊れやすかったが、それが高級感を一層高めていた。[ 40 ]
1612年、フィレンツェの司祭アントニオ・ネリは『ガラスの芸術』 （L'Arte Vetraria ）を出版し、ヴェネツィアのガラス製造の秘密を世界にすべて明らかにした[ 57 ]。16世紀後半になると、主に熟練労働者を共和国内に留めておくことで高級ガラス製造の事実上の独占を維持しようとしたヴェネツィア共和国の努力は失敗し始めた。他の国々は、しばしば君主の指導の下、独自の高級ガラス産業を持つことに熱心で、熟練労働者を引き抜いた。これにより、ヴェネツィア様式はヨーロッパ各地の多くの中心地へと広まった。この動きの中で作られたガラスは「ファソン・ド・ヴェニス」（フランス語で「ヴェネツィア様式」）と呼ばれ、その品質は一般的にヴェネツィアのオリジナルよりもかなり劣り、適切な材料の調達の難しさも一因であり、製造地を特定するのが難しい場合が多い。彫刻ガラスもこの普及の一部であり、当初は特にドイツで発展した[ 58 ] 。
やがて、クリスタッロの優位性は終わりを迎えた。1673年、イギリスのガラス商人ジョージ・レイヴンズクロフトは、クリスタリンと呼ばれる透明なガラスを作ったが、安定性に欠けていた。3年後、彼は酸化鉛を加えてこのガラスを改良し、鉛ガラス（別名クリスタル）が誕生した。[ 59 ]長年ヴェネツィアに住んでいたレイヴンズクロフトは、クリスタッロよりも割れにくい鉛クリスタルを作った。[ 60 ] 1674年、ボヘミアのガラス職人ルイ・ル・ヴァスール・ドシモン（1629-1689）は、レイヴンズクロフトのものと似たクリスタルを作った。[ 61 ] 1678年、ヨハン・フリードリヒ・クンケル・フォン・レーヴェンシュタインは、ポツダムでクリスタッロに似たガラスを作った。[ 62 ]ボヘミアとプロイセンのスタイルのガラスは、後に石灰とチョークを加えることで改良された。この新しいガラスは、1683年にボヘミアのガラス職人ミヒャエル・ミュラーによって作られたとされています。[ 62 ]最初はひび割れしやすい傾向がありましたが、1714年までにその問題は解決されました。 [ 63 ]ボヘミアのガラスは、ガラスに施されるムラーノ様式の芸術には適していませんでした。しかし、このより硬いガラスは、ガラス彫刻や研磨に適した厚手のガラスとして製造されました。ボヘミアとイギリスのガラスは、最終的にムラーノで作られたクリスタッロよりも人気が高まりました。[ 62 ] 1700年代までに、ムラーノのガラスは主にイタリア諸国とオスマン帝国と取引されていました。少量はイギリス、フランドル、オランダ、スペインとも取引されていました。[ 64 ]
ナポレオンは1797年5月にヴェネツィアを征服し、ヴェネツィア共和国は終焉を迎えた。[ 65 ]ヴェネツィア共和国の崩壊はムラーノのガラス製造業に苦難をもたらし、ムラーノの製法の一部は失われてしまった。フランスとオーストリアの支配下にあったヴェネツィアのガラス製造業は、関税や税金のために採算が合わなくなり、生き残ったガラス職人は主にビーズを作るようになった。[ 66 ]ナポレオンは1807年にヴェネツィアのガラス工場を閉鎖したが、シンプルなガラス製品やビーズ作りは続いた。[ 67 ] 1830年代には、外部の人々が産業の復活を試みた。[ 26 ]しかし、ムラーノのガラス製造業が復活を遂げることができたのは、ヴェネツィアが1866年にイタリアの一部となった後のことだった。[ 66 ]その頃、ムラーノ市長のアントニオ・コレオーニや修道院長のヴィンチェンツォ・ザネッティ（ムラーノガラス博物館の創設者）といった地元の指導者たちが、フラテッリ・トーゾなどのムラーノの製造業者とともに、以前のムラーノのガラス製造技術を再構築し始めた。[ 68 ] 1859年に弁護士の仕事を辞めてガラス製造に専念したヴェネツィアの弁護士、アントニオ・サルヴィアティも、ムラーノのガラス製造の復興に重要な役割を果たした。[ 69 ]
ムラーノガラスは、その始まりからヴェネツィア共和国の崩壊まで、主に外観に特に注意が払われた非常に高品質のソーダ石灰ガラス（現代の用語を使用）でした。当時のガラスは通常、シリカを65～70パーセント含んでいました。[ 70 ]シリカがより低い温度で溶けるように、通常はソーダ（ガラス組成の10～20パーセントの酸化ナトリウム）などの融剤が加えられました。耐久性を高め、水に溶けないようにするために、通常は石灰（ガラスの約10パーセントの酸化カルシウム）などの安定剤も加えられました。外観に影響を与えるために、少量の他の成分がガラスに加えられました。[ 71 ]砂はシリカの一般的な供給源です。特定の種類のガラスでは、ムラーノのガラス職人はシリカの供給源として石英を使用しました。石英の小石は細かく砕かれました。砂の2つの供給源はクレタ島とシチリア島でした。石英の小石は北イタリアのティチーノ川とアディジェ川から選ばれました。[ 72 ]彼らのソーダの原料は、中東の東地中海諸国で見つかる植物灰である、彼らがアリューム・カティーナと呼んだものだった。 [ 70 ] 16 世紀以降、アリューム・カティーナはスペインとフランスの地中海沿岸地域からも輸入されるようになった。[ 72 ]
原料の混合と溶解は 2 段階のプロセスでした。まず、シリカと融剤をほぼ等量ずつ、特別な炉で連続的に攪拌しました。この炉はカルケラ炉と呼ばれ、混合物はフリッタと呼ばれました。第 2 段階では、フリッタを選別されたリサイクル廃ガラス (カレット) と混合し、別の炉で溶解しました。[ 73 ]ガラスの種類と色に応じて、他の添加剤が使用されました。鉛と錫は、白色不透明ガラス (ラティモ) に添加されました。コバルトは青色ガラスに使用されました。銅と鉄は、緑色、およびさまざまな色合いの緑、青、黄色に使用されました。[ 74 ]マンガンは、色を除去するために使用されました。[ 75 ]今日では天然ガスがガラス製造の炉の燃料として選ばれていますが、13 世紀のムラーノでは、ハンノキとヤナギの木が義務付けられていました。[ 8 ]この第2段階では、溶融ガラスの表面をすくい取って、ガラスの外観に影響を与える望ましくない化学物質を除去した。[ 73 ]ガラス製造が進化するにつれて、追加の技術が使用された。透明度を向上させるために、溶融ガラスを水に入れてから再溶解した。別の技術は、フラックスを煮沸して濾過することによって精製することであった。[ 71 ]
ヴェネツィアのガラス職人は、何百年もの間ほとんど変わらない道具一式を持っていた。フェロ・スブソ（canna da soffioとも呼ばれる）は、溶けたガラスを取り出し、成形工程を開始するために不可欠な吹き竿である。 [ 76 ] [注8 ]ボルセッレは、固まっていないガラスを成形するために使用される、さまざまなサイズのトングのような道具である。ボルセッレ・プンタータは、ガラスに刻印できる模様が付いている点を除けば、同様の道具である。[ 78 ]ポンテッロはポンティル、つまりガラスの縁の作業中にガラスを保持する鉄棒である。[ 22 ]タジャンティは、固まる前のガラスを切るために使用される大きなはさみである。スカニョは、ガラス職人が使用する作業台である。[ 79 ]「良い道具はいいが、良い手はもっといい」というのは、ムラーノのガラス職人が特別な道具による利点ではなく、自分たちの技術に頼っているという考えを強調する、ムラーノの古いことわざである。[ 80 ]
ムラーノ島にあるヴェネツィアの歴史あるガラス工場のいくつかは、デ・ビアジ、ガッビアーニ、ヴェニーニ、サルビアティ、バロヴィエ＆トーソ、ポーリー、ベレンゴ・スタジオ、セグソ、フォルミア・インターナショナル、シモーネ・セネデーゼ、アレッサンドロ・マンドルッツァート、ヴェトレリア・ドゥカーレ、エステヴァン・ロセット1950などを含め、今日でもよく知られたブランドとなっています。最古のガラス工場は1854年設立のアンティカ・ヴェトレリア・フラテッリ・トーソである[ 81 ]
全体的に、需要の減少に伴い業界は縮小している。アジアや東欧からの模倣品（専門家には見分けがつくが、一般的な観光客には分からない）がムラーノガラス市場の40～45％を占めていると推定され、人々の好みは変化しているが、ムラーノのデザインはほとんど変わっていない。模倣品の問題に対処するため、企業グループと関係者が1994年に、製品がムラーノで製造されたことを証明する商標を作成した。2012年までに、約50社がArtistic Glass Murano®の原産地商標を使用している。[ 82 ]
ガラス製造は、ガラス職人が極めて高温に加熱された製品を扱わなければならないため、困難で不快な職業です。500年前とは異なり、ガラス職人の子供たちは特別な特権、余分な富、貴族との結婚を享受することはできません。今日では、若いガラス職人を募集するのは困難です。外国の模倣品や若い労働者を引き付けるのが難しいことから、ムラーノのプロのガラス職人の数は、1990年の約6,000人から2012年には1,000人未満に減少しました。[ 82 ]
2021年2月、アラスカのプニク・ポイントを含む3つの先史時代のイヌイット遺跡で、ベネチアン・グラス製の交易ビーズが発見されたと発表された。現在無人地帯で、ブルックス山脈の分水嶺から1マイルの地点にあるこの地域は、ベーリング海から北極海に至る古代の交易路沿いに位置していた。研究者たちは、これらの遺物がベネチアで製造されてからヨーロッパ、ユーラシア大陸を経てベーリング海峡を越えた経路はほぼ確実だと考えており、今回の発見は「ユーラシア大陸を横断する陸路輸送の結果として、西半球の先史時代の遺跡に紛れもないヨーロッパの物質が存在したことが記録された最初の事例」となった。ビーズの近くで発見された放射性炭素年代測定の結果から、考古学者たちはビーズが大陸に到着した時期を1440年から1480年の間と推定しており、クリストファー・コロンブスよりも古い時代である。 [ 83 ]しかし、年代と起源については、他の研究者によって異議が唱えられており、そのようなビーズは16世紀半ばにヴェネツィアで初めて作られたこと、また17世紀初頭のフランス起源の可能性もあると指摘されている。[ 84 ] [ 85 ]
{{cite book}}:値の確認|isbn=: チェックサム (ヘルプ)
