| ルイス銃 | |
|---|---|
 | |
| タイプ | 軽機関銃 |
| 原産地 | アメリカ（デザイン） イギリス |
| サービス履歴 | |
| 使用中 | 1914–1953 |
| 使用者 | ユーザーを見る |
| 戦争 | |
| 生産履歴 | |
| デザイナー |
|
| 設計 | 1911 |
| メーカー |
|
| 単価 | 1918年には62ポンド[3] |
| 生産 | 1913–1942 |
| 建造数 | 第二次世界大戦で152,050発、.30-06 口径の弾薬が50,000発 |
| バリエーション | バリエーションを見る |
| 仕様 | |
| 質量 | 28ポンド（13kg） |
| 長さ | 50.5インチ（1,283 mm） |
| バレルの 長さ | 26.5インチ（673 mm） |
| 幅 | 4.5インチ（114 mm） |
| カートリッジ | |
| アクション | ガス作動ロングストロークガスピストン、回転オープンボルト |
| 発射速度 | 500～600発/分 |
| 銃口速度 | 2,440 フィート/秒 (744 メートル/秒) |
| 有効射程距離 | 880ヤード（805メートル） |
| 最大射程距離 | 3,500ヤード（3,200メートル） |
| 給餌システム | 47発または97発のパンマガジン |
| 観光スポット | ブレードと接線葉 |

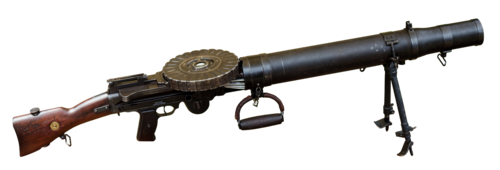

ルイス機関銃（ルイスきゅうじん、ルイスきゅうじん、ルイスきゅうじん）は、第一次世界大戦時代の 軽機関銃である。アメリカ合衆国で非公式に設計されたが採用されず、イギリスで設計が完成し量産され[4] 、大戦中はイギリス軍に広く使用された。特徴的な銃身冷却シュラウド（銃尾から銃口まで、銃身を冷却するためのフィン付きのアルミ製ヒートシンクを含む）と上部にパンマガジンを備えていた。ルイスは朝鮮戦争の終結まで使用され、両世界大戦中は航空機機関銃として広く使用されたが、飛行中の気流で十分な冷却が得られたため、冷却シュラウドはほぼ常に取り外されていた。
歴史
ルイス銃の前身で、ルイス銃の原理を組み込んだものは、フェルディナント・マンリヒャーによって設計された。[5]ルイス銃は、サミュエル・マクリーンによる初期の研究を基に、1911年にアメリカ陸軍大佐アイザック・ニュートン・ルイスによって発明された。 [6]その起源にもかかわらず、ルイス銃は当初アメリカ軍に採用されなかったが、これはルイスと兵器局長ウィリアム・クロジャー将軍との政治的意見の相違が原因と考えられる。 [7]ルイスは、アメリカ陸軍に自分の設計を採用するよう説得することに不満を抱き、「無知なハッカーたちから拒否された」と主張して[8]、軍を退役した。
ルイスは1913年に米国を離れ、ベルギーに渡り、銃の商業生産を促進するためにリエージュにArmes Automatique Lewis社を設立した。 [9]ルイスは、武器の製造上の困難を克服するために、英国の武器製造会社Birmingham Small Arms Company Limited (BSA)と緊密に協力していた。 [6]ベルギー人は1913年に.303英国弾を使用するルイス銃を少数購入し、1914年にBSAは英国でルイス機関銃を製造するライセンスを購入した。その結果、ルイスは多額のロイヤルティを受け取り、非常に裕福になった。[8] ルイスと彼の工場は、ドイツ軍の侵攻の際に差し押さえられる可能性を避けるため、1914年までに英国に移転した。[10]
第一次世界大戦の勃発によりルイス銃の需要が高まり、BSAは「モデル1914」の名称で生産を開始した。この設計は1915年10月15日に「ルイス銃、.303口径」の名称で正式に採用された。[11]戦争中、ベルギーではルイス銃は生産されなかった。[12]製造はすべてイギリスのBSAとアメリカのサベージ・アームズ社によって行われた。 [13]
生産
ルイスは戦時中にBSAとサベージアームズによって製造され、2つのバージョンは大部分が類似していたものの、完全に互換性がないほどの違いがあった。ただし、これは第二次世界大戦までに修正された。[14]
2つの設計の主な違いは、BSAの銃が.303ブリティッシュ弾を使用するのに対し、サベージの銃は.30-06カートリッジを使用する点であり、そのためマガジン、給弾機構、ボルト、銃身、エキストラクター、ガス作動システムに若干の違いが必要となった。[13]サベージは確かに.303ブリティッシュ口径のルイス銃を製造した。モデル1916とモデル1917はカナダとイギリスに輸出され、少数はアメリカ軍、特に海軍に供給された。[13]サベージモデル1917は一般に.30-06口径で製造された。これらの銃の多くは第二次世界大戦中にレンドリースによりイギリスに供給された。 [15]
デザインの詳細
ルイス銃はガス作動式だった。膨張する推進ガスの一部が銃身から取り出され、ピストンをバネに抗して後方に動かす。ピストンの後部には垂直の支柱が取り付けられており、これがボルト内の螺旋状のカムトラックに乗り、銃尾に最も近い移動端で回転する。これにより、ボルト後部の 3 つのロック ラグが銃本体の凹部に噛み合って所定の位置に固定される。支柱には固定された撃針も取り付けられており、これがボルト前部の開口部から突き出ており、ピストンの移動の最も前方で次の弾丸を発射する。[16] [17]
この銃のアルミ製砲身シュラウドは、銃口から砲尾にかけて放射状にフィンがついたアルミ製のヒートシンクがシュラウドの銃身内にあり、シュラウド後端の後ろに突き出ていて、銃身と接触しながら縦に走っているため、銃口の爆風が銃身上の空気を引き寄せて冷却する。これは、後のアメリカのM1917/18マーリン・ロックウェル機関銃の同様の銃身冷却設計に少し似ている) [18]シュラウドの銃口端近くの「ボトルネック」からシュラウド後端の後ろに外側に突き出ている。シュラウドが必要かどうかについては議論があった。第二次世界大戦では、チューブのない多くの旧式の航空砲がイギリス本土防衛隊の対空部隊やイギリスの飛行場に支給され、その他は西部砂漠の車両搭載型で使用された。全ての機関銃は冷却装置がなくても正常に機能することがわかったため、ルイスが冷却装置にこだわったのは、主に彼の設計がマクリーンの初期の試作機とは異なることを示すためだったという説が浮上した。[19]イギリス海軍だけが、甲板搭載型対空砲構成のルイス機関銃にチューブ/ヒートシンク冷却システムを維持した。[19]
ルイス機関銃は47発または97発の弾丸を装填できるパンマガジンを使用していた。 [20]パンマガジンは、弾丸を中心に向かって内側に向けて放射状に保持する。弾丸を軸と平行に保持し、バネの張力で給弾する一般的なドラムマガジンとは異なり、パンマガジンは機械的にインデックスされる。ルイスマガジンはボルト上部のカムによって駆動され、レバーを介して爪機構を操作した。 [17]
この設計の興味深い点は、従来の螺旋状の反動バネではなく、トリガーのすぐ前の半円形のハウジングに、大きな時計バネのような螺旋バネを使用している点である。操作ロッドの下部には歯があり、バネを巻き上げる歯車と噛み合う。銃が発射されると、ボルトが反動し、歯車が回転してバネが締め付けられ、バネの抵抗がボルトアセンブリの反動力に達する。その瞬間、銃尾のガス圧が下がると、バネがほどけて歯車が回転し、操作ロッドが次の弾丸のために前方に巻き上げられる。時計バネと同様に、ルイス銃の反動バネには、温度や摩耗の変化に応じて反動抵抗を変える調整装置が付いていた。ルイスの設計は信頼性が高く、日本軍に模倣され、第二次世界大戦中に広く使用された。[21]
この銃の発射速度は毎分約500～600発であった。1918年の航空機銃の派生型には反動増強装置が追加され（そして多くの1917年モデルに再装備された）、発射速度は毎分約800発に増加した。地上使用型の重量は28ポンド（12.7kg）で、ヴィッカース機関銃などの当時の典型的な中型機関銃の約半分であり、重機関銃よりも携帯性に優れているため、兵士1人で持ち運び、使用できるという理由から選ばれた。[22] BSAは、自動小銃の一種として設計されたモデル（アルミニウム製銃身シュラウドがなく、木製のフォアグリップを備えた「BSA軽歩兵型ルイス銃」）を少なくとも1つ製造した。[23]
サービス
第一次世界大戦
戦争の最初の数日間、ベルギー軍はナミュール防衛のために20丁の試作車（ 7.65×53mm口径5丁と.303口径15丁）を配備した。[24]
イギリスは1915年10月に、地上および航空機での使用に.303口径のルイス銃を公式に採用した。 [25]この武器は、より重く機動性の低いヴィッカース機関銃の代替として、1916年初頭に西部戦線のイギリス陸軍歩兵大隊に支給され始めた。ヴィッカース機関銃は歩兵部隊から引き抜かれ、専門の機関銃部隊が使用することになった。[26]アメリカ海軍 と海兵隊も1917年初頭にこれに続き、.30-06口径のM1917ルイス銃（サベージアームズ社製）を採用した。
1918年に第2/4オックスフォードシャー・バッキンガムシャー軽歩兵連隊の一等兵アーサー・ブロックが訓練中に作成したメモには、この銃の主な利点は「その無敵性」であり、主な欠点は「その繊細さ、弾幕を張るのに役立たないこと、また、採用されている空冷システムでは12発以上の弾倉を連続して発射できないこと」であると記されている。彼は、その重量を空荷状態で26ポンド、装填状態で30ポンドと記録している。+銃の重量は1⁄2ポンド（後に彼は装填時35ポンドと述べている）、フル装填時の弾倉には47発の薬莢が入っていた。また、銃の前部は二脚で支えられ、後部はオペレーターの肩で支えられていた。 [27]兵役に就いて約6か月後、ブルックはラ・ラックでルイス銃の再訓練コースを受けることになったが、訓練の厳しさから「全員が100パーセントの成績で合格した。最終試験では銃を完全に分解し、目隠しをして104個の部品をわずか1分で正しく組み立てることだったと言えば、その意味が分かるだろう」と回想している。 [28]
この大砲は7人チームで運用された。ブルックは第一ルイス砲手として大砲とリボルバーを携行し、「第二砲手は予備部品の入ったバッグを携行し、残りの5人は弾薬の入った鍋を携行した」。ブルックは「必要なら全員が大砲を発射でき、数秒で修理できた」と述べている。[29]ブルックは、この大砲が戦闘で使用された様子を鮮明に描写している。例えば、1918年4月13日、ブルックと仲間の兵士たちはカロンヌ/ロベック道路でドイツ軍の進撃を阻止し、「大砲が熱くなりすぎて持てなくなるまで交代で発砲した」と記している。[30]また、400人のドイツ軍の死傷者が出たが、「主に私のルイス大砲のせいだ！」と記録している。[31] [32]
米陸軍は歩兵用にこの銃を公式に採用することはなく[19] 、フランスに到着した米海兵隊からルイス小銃を取り上げ、ショーシャ軽機関銃に取り替えたほどである[33] 。これはクロジエ将軍がルイス小銃とその銃を嫌っていたことに関係していると考えられている。 [34]イギリス陸軍に所属する米第2軍団の師団がこの銃を装備していた。[35]米陸軍は最終的に1917年にブローニング自動小銃を採用した（ただし、新しい銃が前線に到着したのは1918年9月になってからであった）。[36]米海軍と海兵隊は第二次世界大戦の初期まで.30-06口径のルイス小銃を使い続けた。[37]
ロシア帝国は1917年にイギリス政府からルイス銃1万丁を購入し、さらにアメリカのサベージ・アームズに1万丁の銃を発注した。アメリカ政府はロシア帝国政府に銃を供給することに消極的で、実際に銃が納品されたかどうかは疑問が残るが、記録によれば1917年3月31日までに5,982丁のサベージ銃がロシアに納品されたことが示されている。イギリスから供給されたルイス銃は1917年5月にロシアに発送されたが、これがイギリス経由で積み替えられたサベージ製の銃なのか、それともイギリスで製造された別のユニットなのかは定かではない。[38]ロシア北西部の 白軍は1918年から1919年にかけて数百丁のルイス銃を受け取った。[39]
イギリスのマークIV戦車は、初期の戦車で使用されていたヴィッカースとホチキスに代わってルイス砲を採用した。ルイス砲は比較的コンパクトな弾倉のために選ばれたが、戦車内部の換気システムによりルイスの冷却ジャケットを通して気流が逆流し、砲手の顔に熱風と煙が吹き付けられた。 [40]ホチキスの改良型ベルト給弾が開発されるとすぐに、後の戦車モデルではルイス砲がホチキスに置き換えられた。[41]
敵軍がルイス小銃の機動性を利用してドイツ軍の襲撃隊を待ち伏せしたため、ドイツ軍はルイス小銃を「ベルギーのガラガラヘビ」と名付けた。[42]ドイツ軍は両世界大戦で鹵獲したルイス小銃を使用し、機関銃手当訓練の一環としてルイス小銃の操作と管理の指導を行った。[43]
製造コストがヴィッカース銃よりも高かったにもかかわらず（ルイス機関銃のコストは1915年には165ポンド[11]、1918年には175ポンド[44] 、ヴィッカース銃は約100ポンドでした）、[36]ルイス機関銃は第一次世界大戦中にイギリス軍で大きな需要がありました。ルイス機関銃はヴィッカース銃よりも約80％速く製造できるという利点があり、はるかに携帯性に優れていました。[22]そのため、イギリス政府は1914年8月から1915年6月の間に3,052丁の銃を発注しました。 [11]ルイス機関銃はヴィッカース銃の約3倍の比率で上回りました。[36]
航空機の使用
ルイス機関銃は飛行機から発射された最初の機関銃であった。1912年6月7日、アメリカ陸軍のチャールズ・チャンドラー大尉はライトB型飛行機のフットバーからルイス機関銃の試作品を発射した。[43]

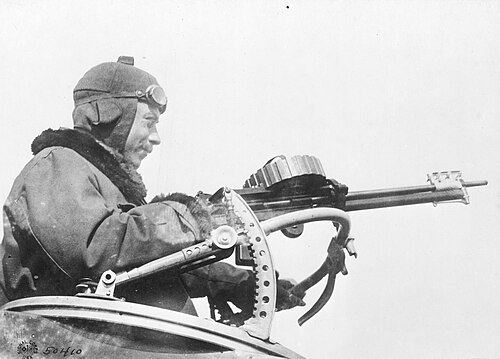

ルイス機関銃は、第一次世界大戦中、イギリスとフランスの航空機で、観測員や砲手の武器として、あるいはより一般的なヴィッカース機関銃の補助武器として広く使用されました。航空機用機関銃としてのルイス機関銃の人気は、その軽量さ、空冷式であること、97発の弾丸を内蔵するドラムマガジンを使用していることなどによります。このため、ルイス機関銃は、1914年8月に就役した当時おそらく世界初の戦闘専用機であったヴィッカースFB5 「ガンバス」に最初に搭載され、初期の実験型で使用されていたヴィッカース機関銃に取って代わりました。[45]また、1915年半ばには、ラノエ・ホーカー社によってブリストル・スカウトC航空機の初期生産型2機にも装備され、左舷に搭載され、プロペラの弧を避けるために前方および外側に30度の角度で発射しました。
ほとんどの単発トラクター構成の戦闘機にルイス銃を搭載して前方射撃を行うことの問題は、ルイス銃のオープンボルト発射サイクルによるもので、そのような航空機のプロペラアークを通して直接前方射撃を行う同期射撃を妨げていた。プロペラ（およびパイロット）のすぐ前に独特のヒンジ付き銃手ナセルを備えた珍しいフランスのSPAD SA 「パルピットプレーン」と、英国の推進戦闘機であるヴィッカースFB5、エアコDH2、王立航空機工場FE2、FE8だけが、戦争初期にルイス銃を直接前方射撃兵器として容易に使用できた。一部の英国の単発トラクター構成の戦闘機は、プロペラアークより上にルイス銃を上げるフォスターマウントを上翼に使用し、非同期射撃を行っていた。これには量産型SE5/SE5a戦闘機や、アブロ504の野戦改修型が含まれる。観測員や後部銃手が使用するために、ルイス砲はスカーフリングに取り付けられ、砲の重量を支えながら砲を回転させたり上げたりすることが可能だった。[46]
1916年9月まで、ツェッペリン飛行船を高高度で攻撃するのは非常に困難だったが、これはまた正確な爆撃を不可能にしていた。飛行機は典型的な高度10,000フィート（3,000メートル）に到達するのに苦労し、航空機のルイス銃で通常使用される実弾を発射しても効果がなく、小さな穴を開けて取るに足らないガス漏れを引き起こした。イギリスは新しい弾丸を開発した。ブロック弾には自然発火性の塩素酸カリウムが含まれ、[47]バッキンガム弾には自然発火性の リンが充填され、[48]ツェッペリンの水素に火をつけた。これらは1916年9月までに利用可能になった。[49]封筒を破る爆発性のポメロイ弾と組み合わせると非常に効果的であることが証明され、ポメロイ、ブロック、バッキンガムの弾薬を混合したルイス機関銃はドイツのツェッペリン飛行船、 [50]他の飛行船やドラッヘの防空砲に対する気球破壊によく使用された。[43]

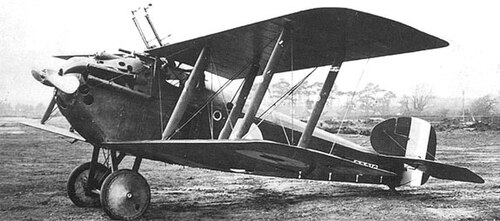

フランスのニューポール11と、のちのニューポール17 セスキプレーンでは、ルイス機関銃が上翼の上に搭載されていた（イギリスのSE5aに搭載されたものと同様の方法）。フォスターマウントに取り付けられることもあったが、これによりプロペラ弧の外側から直接前方に射撃することができた。フォスターマウントは通常、最後部の構造部材として弧状のI形鋼レールを組み込んでおり、ルイス機関銃をレールに沿ってコックピットに向かって後方および下方にスライドさせて、飛行中に弾薬ドラムを交換できるようにしていたが、RFCの戦闘機エースであるVCのアルバート・ボールは、そのようなマウントのルイス機関銃も元の引き金を保持しており、したがって上向きに発射できることも理解していた。彼は上向きに発射するルイス機関銃を使用して、観測員が彼を見ることも反撃することもできない下方および後方から、単独のドイツ軍2人乗り航空機を攻撃した。彼がニューポールでこの武器をこのように使用したことが、後にSE5/SE5aに導入されることになった。ボールはこの飛行機の開発においてコンサルタントとして活動していた。後のソッピース ドルフィンは、パイロットのすぐ前方、V-8エンジンのすぐ上に連装のヴィッカース機関銃を装備していたが、ツェッペリン飛行船対策として、上翼パネルの間にあるキャバン構造の前方クロスバーに1丁または2丁のルイス機関銃を取り付けることもできた。 1918年夏にイギリス空軍第87飛行隊で使用されていたドルフィンのいくつかは、2丁のルイス機関銃を内側の翼支柱のすぐ内側の下翼上に取り付け、前方発射型機関銃のペアを追加していた。しかし、このような実戦で達成された構成では、ルイス機関銃では任務中に銃詰まりの解消もドラム式弾倉の交換も不可能であった。
ルイス機関銃はイギリスの飛行船にも防御用の銃として搭載されていた。SS級飛行船は1門の銃を搭載していた。より大型のNS級飛行船は操縦室に2門または3門の銃を搭載し、中には追加の銃とガスバッグ上部の砲手席を備えたものもあった。[51]
第二次世界大戦
第二次世界大戦までに、イギリス軍は歩兵のほとんどの使用においてルイス小銃をブレン小銃に置き換えた。 [52]空中兵器としては、ルイス小銃はヴィッカースK小銃に大部分取って代わられた。ヴィッカースK小銃はルイス小銃の2倍以上の発射速度を達成できる兵器であった。
フランス陥落後の危機では、イギリス軍の装備の大部分がダンケルクまでの間に失われていたが、.303口径と.30-06口径のルイス銃の在庫が急いで再配備され、主に本土防衛、飛行場防衛、対空砲として使用された。[53]戦争中、58,983丁のルイス銃が倉庫から取り出され、修理、再装備され、イギリス軍によって支給された。[54]イギリス国内での予備兵器としての役割に加えて、太平洋戦争の初期には、オランダ、イギリス、オーストラリア、ニュージーランド軍によって日本軍との最前線で使用された。 [ 55]ルイス銃は戦争中も対空兵器として使用され続け、この役割において、イギリス軍は他のどの対空兵器よりも多くの低空飛行する敵機を撃墜したと評価した。[56]ピーター・ホワイトは、キングズ・オウン・スコティッシュ・ボーダーズの彼の大隊が1945年にもユニバーサル・キャリアーでルイスを使用していたことを示唆している。 [57] 王立海軍コマンドーもビーチパーティーでこの武器を使用することになっていた。[58]
第二次世界大戦の初め、ルイス機関銃はイギリス海軍の標準的な近距離防空兵器だった。主要な軍艦、武装トロール船、防御装備の商船に搭載された。連装で使われることが多く、モーター魚雷艇用に4連装が開発された。イギリスの潜水艦は一般的に1連装砲を搭載していた。徐々にエリコン20mm機関砲に置き換えられたが、1942年になっても新型コルベットには連装ルイス機関銃が装備されていた。ルイス機関銃はイギリス空軍の救難艇にも搭載されていた。[59]
アメリカ軍は戦争中ずっとルイス銃（.30-06口径）を使用していた。アメリカ海軍は武装商船、小型補助船、上陸用舟艇、潜水艦でこの武器を使用した。アメリカ沿岸警備隊もルイス銃を艦艇で使用した。[56]航空機以外での使用はアメリカ陸軍に正式に採用されることはなかった。[19]
ドイツ軍は、戦争中に捕獲したイギリスのルイス銃をMG137(e)の名称で使用した[60]。一方、日本軍はルイス銃の設計をコピーし、戦争中に広く使用した[56] 。この銃は92式と命名され、イギリスの.303弾と互換性のある7.7mmの縁付き弾薬を使用するものであった[61] [62] 。
ルイスは1946年にイギリス軍から正式に退役したが[36] 、朝鮮戦争では国連軍に対して作戦行動をとる部隊によって引き続き使用された。また、第一次インドシナ戦争とそれに続くベトナム戦争ではフランス軍とアメリカ軍に対して使用された。[63]
第二次世界大戦中のBSAによるルイス銃の総生産数は145,000丁を超え、[19]サベージアームズ社によってアメリカ軍向けに合計3,550丁が製造され、そのうち2,500丁が.30-06口径、1,050丁が.303英国口径であった。[37]
バリエーション
カナダ
- モデル1915。これは、サベージアームズ社が米国でカナダ向けに製造した.303ルイスMk I銃に与えられた名称である。この銃は、サベージ社によってイギリス陸軍向けにも大量に製造され、航空機用としてフランスとイタリア向けにも製造された。[64]
.jpg/500px-Leteck%C3%A9_muzeum_Kbely_(9).jpg)
チェコスロバキア
- Vz 28/L。チェコスロバキアの歩兵が以前使用していた 731 7.92×57mm ルイス砲は、チェスカー ズブロヨフカ ストラコニツェによって航空機 (または対空) 機関銃に改造されました。[65]
オランダ
- ミトライユルM.20。オランダでは、地上型と航空機型の両方のルイスが6.5×53mmR口径で使用され、97発入りマガジンのみを使用していた。[66]歩兵型には、冷却管後部の周囲のクランプに持ち運び用のハンドルが装備されていた。1940年5月のドイツ軍侵攻後、この兵器はドイツでも6,5mm leichtes Maschinengewehr 100 (h)の名称で使用された。[67]このオランダによる古いBSA再設計の修正は非常に簡単だっただろう。オランダ/ルーマニアの6.5mmマンリッヒャー弾は、薬莢のヘッドとリムの重要な寸法が.303"イギリスのものとほぼ同じだからである。
イギリス
- マークI。.303ルイスMkIは、1915年からイギリス軍と大英帝国軍によってほとんど改良されずに使用された基本的なグラウンドパターンモデルでした。[68]
- マーク II。これはルイスの最初の航空機専用バージョンであり、それ以前のバージョンはマーク I 銃から即席に作られたものでした。重量を節約するために冷却フィンは省略されましたが、銃身の周りの軽い保護シュラウドは保持されました。木製のストックは取り外され、園芸用のスコップのハンドルに似た「スペード」グリップに置き換えられました。97 発のドラム マガジンが導入され、銃本体に大きなマガジン スピゴットが必要になりました。
- マーク II*。1918 年に導入された、発射速度が向上した改良型 Mk II。
- マークIII。マークIIのさらなる改良型で、発射速度がさらに速くなり、銃身シュラウドが取り外され、1918年後半に導入された。[69]
- マーク III*。1940 年にホーム ガード用に約 46,000 丁が輸入された、米国の .30-06 M1918 航空銃の英国での呼称。これらの銃は、スペード グリップを粗雑なスケルトン ストックに交換し、シンプルな木製の前銃床を追加することで地上での使用に改造され、銃を土嚢の上に置いたまま、または前進中に腰から発射できるようになりました。
- マーク III**。米国の M1918 と同じように改良された .303 マーク III の名称。
- Mark III DEMS。防御装備商船(DEMS) 向けに設計されたこの銃は、Mk III** に似ていますが、銃床前部にピストルグリップが追加されているため、船の甲板のどの部分からでも肩から独立して武器を発射できます。
- マークIV。使用可能な武器がすべて修理され、配備された後も、不完全なルイス銃と予備部品が大量に残っていた。これらは、マークIII**に似た銃に組み立てられた。ルイス銃用の壊れやすい「時計」バネが特に不足していたため、よりシンプルなバネが製造され、スケルトンストックまで伸びるまっすぐなチューブに収められた。これらの銃の多くには、特別に製造されたシンプルで軽量な三脚が取り付けられていた。[70]
アメリカ合衆国
- M1917 ルイス。サベージは、米国軍向けにルイス Mk I のバージョンを製造した。これは、 .30-06弾用に再薬室化され、米国の弾薬の威力がより強いためガス作動が改良された。これらのうち数個は、航空機の機体に非同期で設置することを目的に、航空機での使用向けに改造された。米国海軍の呼称は、ルイス Mark VI および Mk VI Mod 1であった。
- M1918 ルイス。M1917 の航空機専用バージョン。
実験プロジェクト
1921年にバーミンガム小火器会社が商業的に開発したものは、航空機や戦車に対して使用することを目的とした12.7×81mm（0.5インチ ヴィッカース）弾を使用するバージョンだった。同時期にBSAは、22発の弾倉と、ラジエーターフィンとシュラウドの代わりに木製の前銃床を備えた軽歩兵モデルを開発した。これは、ブローニング自動小銃と同様の使用法を想定していた。別の開発は、航空機用のツインルイス小銃で、2つの小銃のボディを横に並べて、ドラムマガジンを垂直に取り付けたもので、両側に1つずつあった。これらのプロジェクトはいずれも軍隊に受け入れられなかった。[71]
ルイスは、BARに対抗するため、より軽量な30-06口径のボックスマガジン給弾式歩兵ライフルの派生型も実験していた。これは肩撃ちや腰撃ちを目的としたもので、「アサルトフェーズライフル」と呼ばれた。これは、今日の名称では戦闘用ライフルであるにもかかわらず、「アサルトライフル」という用語が初めて使われたと理解できる。BARより3ポンド軽く、当時としては非常に先進的な機能（両手利き用のマガジンリリースなど）を備えていたにもかかわらず、米軍はBARを採用することを選択した。[72]
第二次世界大戦の初めには、短銃身の軽機関銃の派生型が開発された。ハンドガードが付いており、30発のブレン弾倉から弾が給弾されたが、イギリス当局は銃身交換の利点を持つブレンに生産を集中させることを決定した。[73]
後のデザインへの影響
- ドイツのFG42空挺部隊用ライフルはルイス銃のガスアセンブリとボルト設計を採用しており、これはM60機関銃にも取り入れられた。[63]
- 第二次世界大戦中に日本海軍の航空機銃手が使用した標準的な手持ち式機関銃である九二式機関銃は、本質的にはルイス機関銃のコピーであった。[56]
- ロシアのPKPペチェネグ機関銃は、固定された重い銃身にルイス銃の強制空冷の流線型バージョンを採用している。これにより、ペチェネグは銃身を歪ませることなく600発以上の弾丸を発射することができる。[74]
ユーザー
国民解放軍ゲリラ[75]
オーストラリア[76]
バルバドス[77]
ベルギー[24]
バミューダ：バミューダ志願ライフル部隊[78]
ビアフラ[79]
ボリビア[80]
イギリス領香港[81]
イギリス領インド[82]
イギリス領マラヤ[83]
カナダ[84]
セイロン[85]
チェコスロバキア[65]
ドミニカ共和国[86]
エストニア[87] 1940年に予備役として保持された。[88]
フィジー[89]
フィンランド: ロシアから鹵獲された少数がフィンランド内戦中に使用された。また、第二次世界大戦では空軍や対空兵器としても使用された。7.62 pk/ルイスおよび7.70 pk/ルイスと命名された[90]
フランス[91]
大日本帝国：九二式として国産化され海軍に採用された[91]
ドイツ帝国：ドイツは第一次世界大戦で1万丁以上のルイス銃を鹵獲したと推定されている。それらはベルギーの特別工場で8mmモーゼル弾を発射できるように改造された[92]
ギアナ[93]
イラク：英イラク戦争の時点では、イラク歩兵大隊の完全戦力には4門の対空ルイス銃が含まれていた。[94]
アイルランド[70] -アイルランド共和軍が英愛戦争とアイルランド内戦で使用。アイルランド国民軍、その後アイルランド国防軍の全部隊で使用。北アイルランド紛争の初期には暫定IRAでも使用。[95] [96]
イスラエル[42]
イタリア：歩兵型、航空機搭載用に改造[97]
ラトビア：ラトビア独立戦争と戦間期の標準軽機関銃。歩兵と対空の両方の役割で使用され、1936年4月までに約8000丁が在庫されていた。 [63] [98]第二次世界大戦ではラトビア警察大隊が使用した。[99]
リトアニア：戦間期[100]
モーリシャス[101]
メキシコ[102]
ナチスドイツ：ドイツ国防軍は1940年にイギリスとオランダのルイス機関銃を大量に鹵獲し、MG137(e)とMG100(h)として第2線部隊に配備した[92]
オランダ[103]
ニュージーランド[104] [105]
ニカラグア[106]
ノルウェー：第一次世界大戦前に製造[107]
北ボルネオ[108]
北ローデシア[109]
フィリピン[110]
ポーランド[70]
ポルトガル[64]
中華民国：軍閥の軍隊が使用[111] 1928年から1930年の間に、劉翔の軍隊は3,000丁のイギリス製ルイス銃と1,500万発の弾薬を入手した[112] 。
ルーマニア[113]
ロシア帝国[42]
ソマリランド：ソマリランド・キャメル・コープス[114]
南ローデシア[115]
ソビエト連邦[42]
スペイン共和国[116]
チベット[117]
トランスヨルダン[103]
イギリス[76]
アメリカ合衆国[92]
ベトナム[63]
