| 降下猟兵42 | |
|---|---|

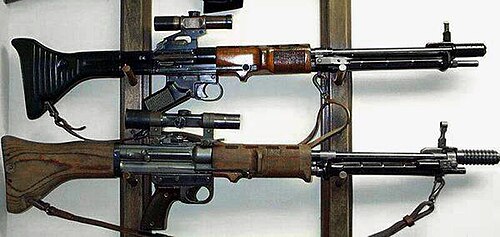

 望遠照準器を備えた FG 42 の初期モデル (上) と後期モデル (下) の両方のバリエーション。 | |
| タイプ | |
| 原産地 | ナチスドイツ |
| サービス履歴 | |
| 使用中 | 1943年～1970年代 |
| 使用者 | ユーザーを見る |
| 戦争 | |
| 生産履歴 | |
| デザイナー | ルイス・スタンジ |
| 設計 | 1941–1942 |
| メーカー |
|
| 生産 | 1943–1945 |
| 建造数 | 約7,000 |
| バリエーション |
|
| 仕様 | |
| 質量 |
|
| 長さ |
|
| バレルの 長さ | 500 mm (19.7 インチ) |
| カートリッジ | 7.92×57mm モーゼル |
| アクション | ガス作動式回転ボルト |
| 発射速度 |
|
| 銃口速度 | 740 m/s (2,428 ft/s) (SmK弾) |
| 有効射程距離 | 600メートル（1,968.5フィート） |
| 給餌システム | 10発または20発の取り外し可能なボックスマガジン |
| 観光スポット |
|
FG 42（ドイツ語：Fallschirmjägergewehr 42、「空挺小銃42」）は、第二次世界大戦中にナチスドイツで製造された選択射撃 7.92×57mmモーゼル 自動小銃[4] [5]である。[7]この武器は1942年に降下猟兵空挺部隊の使用のために特別に開発され、戦争の終わりまで非常に限られた数が使用された。
この銃は、標準装備のカラビナ98kボルトアクション式歩兵銃よりもわずかに短い（ただし、かなりかさばって重い）軽量型で、軽機関銃の特性と火力を兼ね備えている。第二次世界大戦で最も先進的な兵器設計の1つと考えられており、[8] [9] FG 42は戦後の小火器開発に影響を与え、その設計の多くの特徴、例えば一般的な形状、ストックスタイル、ガス回転ボルト操作（ルイス小銃からコピーされた）、板金とプラスチックの構造などは、米軍がM60機関銃を開発する際に模倣された。[10]
歴史
クレタ島の戦い（メルキュリー作戦）当時、ドイツ軍の降下猟兵（パラシュート歩兵）は陸軍と同様の小火器を装備しており、パラシュート降下時には9×19mmパラベラム弾を装填したピストルと手榴弾のみを携行し、9×19mmパラベラムサブマシンガン、7.92×57mmモーゼル弾を装填したライフル、および乗員が操作する武器は、降下艇の翼から投下されるコンテナに別途収納されていた。ドイツのRZパラシュートハーネスは、1つのライザーと2つのストラップが体に取り付けられており、落下傘兵は前転で四つん這いになって着地するが、ライフルや機関銃などのより重い装備を空中降下中に安全に携行することはできなかった。クレタ島では、塹壕に潜む連邦防衛軍の長距離ライフルと機関銃の射撃により、戦闘の初期段階で、戦場中に散らばったコンテナから支援兵器を回収しようとしたドイツ軍空挺部隊に、武器で劣勢のドイツ軍空挺部隊が多大な損害を被った。[11]これらの戦闘経験により、降下中に空挺部隊が携行できるライフルの必要性が実証された。
開発と生産のAusführungen（タイプ）の分類は次のとおりです。
- タイプA - 最初のデザイン
- タイプB - 改良型プロトタイプ
- タイプC - 「LC-6」プロトタイプ
- タイプ D - 第一降下猟兵;受け入れ試験
- タイプ E - 最初の量産型降下猟兵（モデル I（「タイプ I」と呼ばれることもある））
- タイプ F - 最初に刻印されたレシーバー降下降下装置
- タイプ G - 最終生産型降下猟兵 (モデル II (「タイプ II」と呼ばれることもある))
発達
1941年、ドイツ空軍 ( Luftwaffe )は空挺部隊用の選択射撃手持ち火器を要請し、GL/C Erprobungsstelle-6 ( GL/C E-6 -ヴィスマール近郊のタルネヴィッツにあるドイツ空軍兵器開発部門) の上級参謀航空長官オッセンバッハに、この特殊な新兵器の開発が非公式に打診された。[11]ドイツ空軍省( ReichsluftfahrtministeriumまたはRLM )は、空中攻撃の役割においてボルトアクションライフル、サブマシンガン、および軽機関銃に代わる汎用的な肩撃ち式自動小銃の開発を目指していた。 [ 8]提案された武器は、兵站作業を簡素化し、個々の空挺部隊により強力な火力を提供することにもなっていた。
RLMは、ドイツの小火器開発を担当する陸軍兵器部（HWaA）を通じて正式な兵器開発計画を開始しようとしたが、優先順位の衝突と陸軍との摩擦（HWaAは計画を非現実的として却下し、代わりに自軍のG 41(W) 半自動小銃を提案した）により、ドイツ空軍による独自の開発につながった。タルネヴィッツにあるドイツ空軍のErprobungstelle沿岸試験場に新計画の中心機関を設立する計画が立てられた。スタッフの技術者たちは、 MG 15航空機機関銃を地上仕様に転用することに成功しており、軽量自動小銃の開発でかなりの専門知識を身につけていた。 [12]しかし、メルクーリオ作戦中に空挺部隊が被った死傷者の多さから、ヒトラーは空挺攻撃の有用性について考えを変え、計画は中止された。[12]それにもかかわらず、ドイツ空軍 元帥 ヘルマン・ゲーリングは個人的にプロジェクトの継続を命じた。[12]
RLMは直接ドイツの産業界に計画を伝えた。1941年12月14日に発行されたいわゆるLC-6仕様には、武器の長さが1,000 mm（39.4インチ）を超えてはならず、カラビナ98kボルトアクション標準サービスライフルよりも大幅に重くなく、クローズドボルトから単発射撃が可能で、オープンボルトから全自動射撃が可能で、取り外し可能な10発または20発マガジンから給弾し、銃剣を装着してライフルグレネードを使用できることが記載されていた。陸軍が推進した7.92×33mmクルツ 中間弾（将来有望なMP 43アサルトライフル用に開発）が導入されたにもかかわらず、ドイツ空軍は7.92×57mmモーゼル全力ライフル弾の長距離潜在性を支持しており、この薬室設計が主要な設計要件の1つであった。[8]
プロトタイプ
試作設計の依頼を受けたのは、グストロフ・ヴェルケ、モーゼル、ヨハネス・グロースフース・メタル・ウント・ラックエアウェアンファブリーク、CGヘーネル、ラインメタル・ボルジッヒ、ハインリヒ・クリーグホフ兵器工場の6社であった。[8] [ 12]いくつかの契約が結ばれたが、提出された試作品はわずかしか知られていない。モーゼルはMG 81のバージョンを提案したが（重量過多とベルト給弾式のため却下された）、[13]クリーグホフはライジングブロックの試作機を提示したが、これもすぐに却下された。ラインメタル・ボルジッヒのルイ・スタンゲ（ゾンマーダ出身）が以前にMG 34に携わっていたとされる設計は満足のいくものであり、1942年半ばにタルネヴィッツのGL/C E-6試験場で軍事試験が行われた。[8]この初期の試作機は、工場名称Gerät 450 (「装置 450」) またはAusführung "A" (「タイプ A」)で知られ、レシーバー、バットストック、波形ハンドガードにプレス鋼を使用した純粋な板金設計となる予定でした。提案された操作システムは、第一次世界大戦のルイス軽機関銃で使用されたものをモデルにしており、ガス作動式の回転ボルトアクションと螺旋型 (時計型) 反動バネが連動していました。[14]タイプ "A" はモデル形式を超えて生産されることはありませんでしたが、基本設計レイアウトはさらなる開発のために保持されました。[15]
LC-6の基本的な特徴が受け入れられ、一連の改造が続いた。改訂されたAusführung "B"では、金属製のハンドガードを樹脂含浸繊維タイプに交換し、熱に対する保護と濡れた状態でのグリップの向上を実現した。[15]
これらのテストでいくつかの欠点が明らかになったが、スタンゲは1942年4月にLC-6/II試作機でこれに対処した。その後、試作機はHWAが主導する一連の耐久テストにかけられ、さらに機能の信頼性と耐久性を高めるために改良され、最終的にFG 42として生産に採用されたLC-6/III試作機の最終型が完成した。1942年末までに、評価目的でラインメタル・ボルジッヒ社が50丁のライフルを製造した。
1943年初めに50丁の試作ライフルが製造され、そのうち6丁が追加テストのためGL/C E-6に送られた。LC-6/IIIとほぼ同じこれらの銃は、滑らかな金属板の銃床と実験的なマズルブレーキを使用している点で後期モデルと異なっている。これらの武器は深刻な故障を経験した。1丁のライフルはわずか2,100発を発射した後に壊滅的な故障を起こし、兵士がライフル擲弾を発射しようとして負傷し、プレスされた金属製の銃床はライフル擲弾を数発発射した後に変形した。
生産
大量生産が認可される前に、他にもいくつかの改良が行われた。ラインメタルの当初の設計では、多くの重要な部品に、供給不足の戦略的合金であるクロムニッケル鋼を多用していた。ドイツ空軍が最終的に戦闘試験用に3,000丁のライフル銃の製造を許可されたとき、材料の仕様が変更され、代替品としてマンガン鋼を使用できるようにした。 [8]ラインメタルにはFG 42を量産する能力がなかったため、ズールのハインリッヒ・クリーグホフ社（以前の不成功に終わったLC-6入札の立案者）がFG 42の限定生産を請け負った。
この兵器システムは継続的に開発されました。急速な開発、元の設計に対する修正、そして常に変化するドイツ空軍の要求により、無数の派生型が生まれました。[8]戦後の文献では通常3つのバージョンが特定されていますが、ドイツ側はこれらを別々に指定しませんでした。モデルIとモデルIIは公式には言及されておらず、当時の文書では単に「Fallschirmjägergewehr 42」または「FG 42」と呼ばれており、常に最新の生産モデルが参照されていました。[16]
最初の実用使用
この兵器が初めて実戦投入されたのは、1943年9月のグラン・サッソ襲撃（ウンテルネメン・アイヒェ）のときで、ドイツ軍の空挺部隊と武装SSの 特殊部隊が、イタリアの独裁者ベニート・ムッソリーニを捕虜にした200人の武装警察から救出したときだった。しかし、この空挺作戦（ヒトラーが自ら命令した）の間中、一発も発砲されなかった。
展開
クリーホフ社が約2,000丁のFG 42を製造した後、レシーバーの原料となるマンガン鋼の供給が他の用途に転用されたため、代わりに打ち抜き板金を使用する再設計が必要になった。軽量ライフルではフルパワーのライフル弾をサイクリックモードで扱うには頑丈さが足りないという現場報告を受けて、クリーホフ社の技術者はタイプGを設計した。改良点としては、散弾の分散を減らすためにバイポッドをハンドガードの前面から銃口へ移動、ピストルグリップの角度を垂直近くに変更、ハンドガードを拡大してストックを打ち抜き鋼から木製に変更して過熱を最小限に抑え、ボルトに重量を加えて移動距離を長くしてサイクリック発射速度を低下させた。また、4ポジションガスレギュレーターを取り付け、ボルトとリコイルスプリングを巻き線に変更、ケースデフレクターを取り付け、マズルブレーキと銃剣マウントを変更した。これらの変更、特にピストルグリップの変更とバイポッドの再配置は、後期型の FG 42 で明確に確認できます。量産型には、バイポッドに隠れた銃身の下に、単純なフリップアウト式のスパイク銃剣もありました。後期型では、銃剣は約 10 インチ (250 mm) から約 6 インチ (150 mm) に短縮されました。当初の目的どおり、ほとんどの降下猟兵を装備できるほど十分な数の FG 42 がなかったものの、そのほとんどは D デイの出来事の後、西部戦線で使用され、特に FG-42 はカランタンの戦いとファレーズ ポケットで使用されました (生産された FG-42 のほぼ 4 分の 1 が第 2 空挺師団の手にありました)。
デザインの詳細
一般的な構成/レイアウト

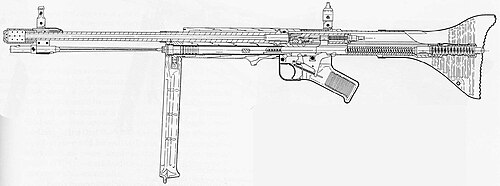

FG 42はセレクトファイア空冷式武器で、直線反動構成を最初に採用した武器の1つでした。このレイアウトは、サイドマガジンと組み合わせることで、重心とショルダーストックの位置が銃身の縦軸とほぼ一直線になり、バースト射撃や自動射撃時の制御性が向上しました。[16]操作システムは、ガスピストン作動式回転ボルトロック機構を備えた、成功を収めたルイス軽機関銃で使用されていたものから派生しました。[16]
このシステムは、銃身からの加圧排気ガスを使用し、銃身に開けられたポートを通じて銃身の下のガスシリンダーに導いた。推進ガスの急速な増加によりロングストロークピストンに後方圧力が加わり、ピストンが後進する一方、ボルトキャリアの延長部がボルトキャリアに機械加工された螺旋状のカムスロットと相互作用し、この直線運動を角速度に変換してボルトを回転運動させ、ボルトキャリアの移動距離の終わり近くでロックナットを外してロックを解除する。この武器は、ボルトヘッドの2つの突起によってバッテリーに固定され、これらの突起はレシーバーの壁に機械加工された適切な空洞に埋め込まれていた。空挺部隊が主に使用することを意図していたため、リアサイト（ストレートストックの設計のため必然的にかなり高くなった）は跳ね上げ式構造になっていた。[7]アイアンサイトラインの照準半径は530mm（20.9インチ）で、先端が開いたポストタイプのフロントサイトと、ジオプタータイプのリアサイトで構成されていました。7.92×57mmモーゼル弾用に100～1,200m（109～1,312ヤード）まで100m（109ヤード）刻みで目盛りが付けられていました。後期モデルではポストフロントサイトがフード付きになり、光量不足時のグレアを軽減し、ポストの保護を強化しました。[17]
FG 42のレシーバー上部には、望遠照準器を取り付けるための長いダブテール型ベースが特別に機械加工されている。スコープマウントにはロックレバーが付いており、一般的な戦闘や限定的な狙撃任務など、特定の戦闘シナリオに応じて望遠照準器を素早く取り付けたり取り外したりできる。FG 42で使用された望遠照準器はZFG42またはZF4であった。[7]
レシーバーの詳細とマガジン給弾
レシーバーは洗練された機械加工の合金 鍛造品で、マガジンハウジングが左側、エジェクションポートが右側に配置されていた。真のブルパップライフル設計ではないが、マガジンハウジングの一見不格好な配置（レシーバーの真下ではなく横に水平）により、ボルト機構がバットストックアセンブリまで延長され、マガジンウェルがピストルグリップの位置を妨げないため、武器の全長が効果的に短縮された。ピストルグリップはトリガーグループアセンブリ（トリガー機構と射撃制御部品を含む別のハウジング）に統合されており、製造中に2つの別々の半分からプレスされたシートメタルから形成され、その後溶接された。[16]
ライフルは、10発または20発の取り外し可能なボックスマガジン、または標準の5発ストリッパークリップから給弾され、銃の空のマガジンに装着されます。[18] 100 mm（3.9インチ）長の10発マガジンの空の重量は185 g（6.5オンス）、150 mm（5.9インチ）長の20発マガジンの空の重量は290 g（10オンス）です。[7]
発砲
FG 42は、クローズドボルトからセミオートモードで発射します。これは、トリガーが押された後までファイアリングピン（ボルトキャリアに取り付けられ、フロントシアノッチによって解放される）の解放を遅らせることによって実現されました。短いロック時間と、発射中のアクションの小さな動きは、より高い単発精度をもたらしました。[16]オートマチックモードで作動する場合、シア機構は、ボルトとボルトキャリアの両方を同時に解放することにより、オープンボルトから発射するように設計されており、このモードを選択すると、ボルトはバースト間で開いたままになり、最大限の冷却が行われます。[16]これには、「クックオフ」と呼ばれる現象を防ぐという利点がありました。これは、繰り返し発射される弾丸の熱によって薬室に装填された弾丸が過熱し、火薬または雷管が早期に発火する現象です。回転式の発射セレクタースイッチは、トリガーグループ内、ピストルグリップの右側上にありました。チャージレバーはセーフティとしても機能し、[16]作動するとシア機構が無効になります。
テスト
FG 42 はナチスドイツの兵器庫の隙間を埋めることを目的として、少数のみが生産された。テストされた際は空挺部隊にやや好評だったが、欠点もあった。FG 42 には 20 発、時には 10 発の弾倉がライフルの左側に取り付けられていた。側面に取り付けられた弾倉は当時のサブマシンガンでは一般的であったが、フルパワーライフルのより重い弾薬を装填した大型の弾倉は武器のバランスを崩す傾向があった。さらに、制御可能なバーストは困難であった。このため、フルオート射撃はわずかしか役に立たなかった。FG 42 は反動とマズルフラッシュを抑えるのに役立ったが、爆風と騒音は他の同様の武器よりもかなり大きかった。米国のM14 ライフルにも同様の問題があり、インライン ストックとマズル デバイスを使用して同様にライフルをアップグレードする試みがなされた。
影響/派生
アメリカのM41 ジョンソン軽機関銃は、同時代の FG 42 と多くの類似点があります。どちらもインライン ストックを持ち、左側から給弾され、どちらも自動モードではオープン ボルトから、半自動モードではクローズド ボルトから発射されます。これらの類似点にもかかわらず、どちらかの武器がもう一方の武器の設計に影響を与えたという証拠はありません。どちらも同様の問題を解決しようとしていたため、それぞれの武器のエンジニアが、相手の開発を知らずに、同じように、しかし独立してこれらの問題に取り組んだと予想するのは妥当です。

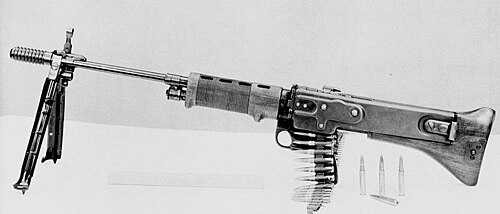

FG 42 が武器の歴史上どのような意義を持つのかを判断するのは容易ではない。もう少し長い銃身とベルト給弾方式であれば、この武器は優れた軽機関銃になっていただろう。設計者のルイス・スタンジはそれを承知しており、ベルト給弾方式の試作機も製作した。[17]
ガス作動ボルトの選択プロセスの詳細など、いくつかの機能は戦後アメリカ陸軍の技術者によって研究された。これらはMG42 汎用機関銃のいくつかの特徴とともに、同様に問題を抱えたM60汎用機関銃に組み込まれたとよく言われている。FG42の最後の派生型はスイスのシュトゥルムゲヴェーア52とM60機関銃である。[10]
現代の銃器収集界では本物の FG 42 が希少かつ高額であるため、米国とドイツのメーカーによる FG 42 スタイルのライフルの複製産業が生まれました。
ユーザー
ドイツ:第二次世界大戦中に使用。ドイツ空挺部隊全員での使用を意図していたが、標準化に十分な数が生産されることはなかった。
北ベトナム: 北ベトナム軍による限定的な使用。ソ連から供給されたモデルを鹵獲した可能性が高い。[6]
