コンデンサ

コンデンサは、非導電性領域によって隔てられた2 つの導体から構成されます。 ^{[ 24 ]}非導電性領域は、真空または誘電体と呼ばれる電気絶縁材料のいずれかです。誘電体媒体の例としては、ガラス、空気、紙、プラスチック、セラミック、さらには導体と化学的に同一の半導体空乏層などがあります。クーロンの法則によれば、一方の導体の電荷は、もう一方の導体内の電荷キャリアに力を及ぼし、反対の極性の電荷を引き付け、同じ極性の電荷を反発するため、もう一方の導体の表面に反対の極性の電荷が誘起されます。したがって、導体は対向する表面に等しく反対の電荷を保持し、^{[ 25 ]}誘電体は電界を発生させます。

理想的なコンデンサは、 SI単位系でファラド（F）で表される一定の静電容量Cによって特徴付けられ、各導体上の正または負の電荷Qとそれらの間の電圧Vの比として定義されます。^{[ 24 ]}$${\displaystyle C={\frac {Q}{V}}}$$

1ファラドの静電容量（1  F ) は、各導体に 1クーロンの電荷があると、デバイス全体に1ボルトの電圧が発生することを意味します。 ^{[ 26 ]}導体 (またはプレート) が近接しているため、導体上の反対の電荷は電界によって互いに引き合い、導体が離れている場合よりも一定の電圧でコンデンサにより多くの電荷を蓄えることができ、より大きな静電容量が得られます。

実際のデバイスでは、電荷の蓄積がコンデンサに機械的な影響を与え、静電容量が変化することがあります。この場合、静電容量は増分変化として定義されます。 $${\displaystyle C={\frac {\mathrm {d} Q}{\mathrm {d} V}}}$$

水力学のアナロジーでは、電圧は水圧に、電線を流れる電流はパイプを流れる水の流れに相当します。コンデンサは、パイプ内の弾性ダイヤフラムのようなものです。水はダイヤフラムを通過することはできませんが、ダイヤフラムが伸びたり縮んだりすると、水も動きます。

• 静電容量は、ダイヤフラムの弾性に類似している。電荷差と電圧の比が静電容量の値が大きいほど大きくなるのと同様に（${\displaystyle \textstyle C={Q \over V}}$）より柔軟に曲がるダイヤフラムの方が、水の移動量と圧力の比率が大きくなる。
• 交流回路において、コンデンサはパイプ内のダイヤフラムのように機能し、電荷は誘電体の両側を移動できますが、電子は実際には通過しません。直流回路においては、コンデンサは油圧アキュムレータに相当し、圧力が解放されるまでエネルギーを蓄積します。同様に、コンデンサは整流された直流回路における電流の流れを平滑化するために使用でき、これはアキュムレータが油圧ポンプのサージを抑制するのと同様です。
• 充電されたコンデンサと伸ばされたダイヤフラムはどちらも位置エネルギーを蓄えます。コンデンサの充電量が多いほど、プレート間の電圧は高くなります（${\displaystyle \textstyle V={Q \over C}}$同様に、排除された水の体積が大きいほど、弾性位置エネルギーも大きくなります。
• 電流がコンデンサの両端の電荷差に影響を与えるのと同様に、水の流れがダイヤフラムの両端の体積差に影響を与える。
• コンデンサが高電圧にさらされると絶縁破壊を起こすのと同様に、ダイヤフラムは極度の圧力下で破裂する。
• コンデンサが直流を遮断して交流を通過させるのと同様に、ダイヤフラムは圧力変化がない限り水を押し出すことはない。

回路において、コンデンサは時間によって異なる挙動を示すことがあります。しかし、通常は短時間極限と長時間極限について考えるのは容易です。

• 長時間経過すると、充電／放電電流がコンデンサを飽和させた後は、コンデンサの両側に電流が流入（または流出）しなくなります。したがって、コンデンサの長時間等価状態は開放回路となります。
• 短時間極限において、コンデンサが特定の電圧Vで開始する場合、その瞬間のコンデンサの電圧降下が既知であるため、それを電圧Vの理想的な電圧源で置き換えることができます。具体的には、 V = 0 （コンデンサが充電されていない状態）の場合、コンデンサの短時間等価状態は短絡となります。

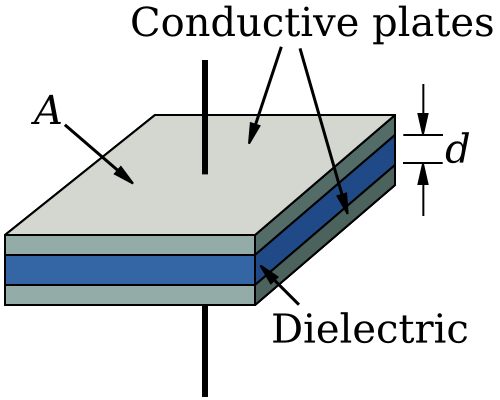

コンデンサの最も単純なモデルは、それぞれ面積が の 2 枚の薄い平行な導電板で構成されています。${\displaystyle A}$厚さが均一な間隔で隔てられている${\displaystyle d}$誘電率 の誘電体で満たされている${\displaystyle \varepsilon }$ギャップは想定される${\displaystyle d}$これは、プレートの寸法よりもはるかに小さい。このモデルは、絶縁誘電体の薄い層で隔てられた金属板で構成される多くの実用的なコンデンサによく当てはまる。なぜなら、メーカーはコンデンサの故障の原因となる薄い部分を避けるために、誘電体の厚さを非常に均一に保つように努めているからである。

プレート間の間隔はプレート領域全体で均一であるため、プレート間の電界は${\displaystyle E}$電界は一定であり、プレート表面に垂直な方向を向いているが、プレートの端付近では電界線がコンデンサの側面から「膨らむ」ため電界が弱まる。この「フリンジ電界」領域の幅は、プレート間隔とほぼ同じである。${\displaystyle d}$⁠、そして仮定すると${\displaystyle d}$プレートの寸法に比べて小さいので、無視できるほど小さい。したがって、電荷が${\displaystyle +Q}$1つの皿に載せて${\displaystyle -Q}$もう一方のプレートでは（不均一に帯電したプレートの場合については後述）、各プレート上の電荷は、一定の電荷密度を持つ表面電荷層に均等に分布する。${\textstyle \sigma =\pm {Q \over A}}$各プレートの内面には、1平方メートルあたりクーロンの電荷が存在する。ガウスの法則によれば、プレート間の電場の大きさは である。${\displaystyle \textstyle E={\sigma \over \varepsilon }}$電圧（差）${\displaystyle V}$プレート間の電界は、一方のプレートからもう一方の プレートまでの線（ z方向）に沿った電界の線積分として定義される。$${\displaystyle V=\int _{0}^{d}E(z)\,\mathrm {d} z=Ed={\frac {\sigma }{\varepsilon }}d={\frac {Qd}{\varepsilon A}}}$$ 静電容量は次のように定義されます。${\displaystyle \textstyle C={Q \over V}}$代入​${\displaystyle V}$上記の式に代入する

したがって、コンデンサにおいて最大の静電容量を得るには、誘電率の高い誘電体材料、大きな電極面積、および電極間の小さな間隔が必要となる。

その地域は${\displaystyle A}$プレートの寸法は線形寸法の二乗と間隔に比例して増加する。${\displaystyle d}$直線的に増加すると、静電容量はコンデンサの線形寸法に比例します（${\displaystyle C\varpropto L}$⁠ )、または体積の立方根として表されます。

平行平板コンデンサは、絶縁破壊が発生する前に蓄積できるエネルギー量が有限です。コンデンサの誘電体材料の絶縁耐力はU _dであり、これによりコンデンサの絶縁破壊電圧はV = V _bd = U _d dとなります。したがって、コンデンサが蓄積できる最大エネルギーは $${\displaystyle E={\frac {1}{2}}CV^{2}={\frac {1}{2}}{\frac {\varepsilon A}{d}}\left(U_{d}d\right)^{2}={\frac {1}{2}}\varepsilon AdU_{d}^{2}}$$

最大エネルギーは、誘電体の体積、誘電率、および絶縁耐力の関数です。プレートの面積とプレート間の距離を変更しても、体積を一定に保ったままでは、プレート間の距離がプレートの長さと幅の両方よりもはるかに小さい限り、コンデンサが蓄積できる最大エネルギー量は変化しません。さらに、これらの式は、電界がプレート間の誘電体内に完全に集中していると仮定しています。実際には、誘電体の外側、たとえばコンデンサプレートの側面間にフリンジ電界が存在し、コンデンサの実効容量が増加します。これは、寄生容量と呼ばれることもあります。いくつかの単純なコンデンサ形状では、この追加の容量項を解析的に計算できます。^{[ 27 ]}プレートの幅と距離、および長さと距離の比が大きい場合、これは無視できるほど小さくなります。

充電が不均一なプレートの場合：

• 1枚のプレートに充電すると${\displaystyle Q_{1}}$一方、もう一方は${\displaystyle Q_{2}}$⁠、両方のプレートが環境中の他の物質から分離されている場合、最初のプレートの内面には⁠${\displaystyle \textstyle {1 \over 2}(Q_{1}-Q_{2})}$⁠、そして第２のめっきの内面には、${\displaystyle \textstyle {1 \over 2}(Q_{1}-Q_{2})}$充電。したがって、電圧${\displaystyle V}$プレートの間には${\displaystyle \textstyle V={1 \over 2C}(Q_{1}-Q_{2})}$⁠。両方のプレートの外面には、${\displaystyle \textstyle {1 \over 2}(Q_{1}+Q_{2})}$しかし、それらの電荷は極板間の電圧には影響を与えません。
• 1枚のプレートに充電すると${\displaystyle Q_{1}}$一方、もう一方は${\displaystyle Q_{2}}$⁠、そして、2番目のプレートが接地されている場合、1番目のプレートの内面には、${\displaystyle Q_{1}}$⁠、そして第２のめっきの内面には、${\displaystyle -Q_{1}}$したがって、電圧${\displaystyle V}$プレートの間には${\displaystyle \textstyle V={Q_{1} \over C}}$なお、両方のプレートの外面は電荷を持たないことに注意してください。

のために${\displaystyle n}$コンデンサのプレートの数、総静電容量は $${\displaystyle C=\varepsilon _{o}{\frac {A}{d}}(n-1)}$$ どこ${\textstyle C={\frac {\varepsilon _{o}A}{d}}}$は単一プレートの静電容量であり、${\displaystyle n}$これは、挟み込まれたプレートの数です。

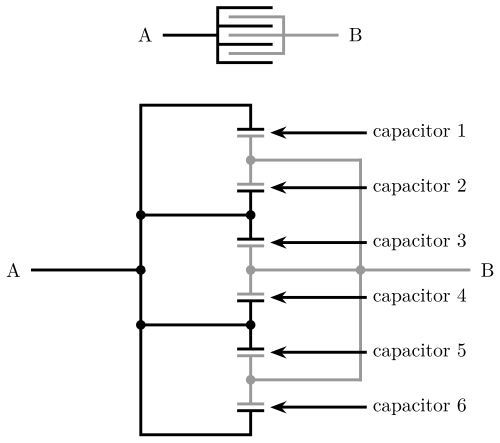

右図に示すように、インターリーブされたプレートは、互いに接続された平行プレートと見なすことができます。隣接するプレートの各ペアは個別のコンデンサとして機能します。ペアの数は常にプレートの数より 1 つ少ないため、${\displaystyle (n-1)}$乗数。

コンデンサの電荷と電圧を増加させるには、外部電源によって、電界の抵抗力に逆らって電荷を負極板から正極板へ移動させる仕事を行う必要がある。 ^{[ 28 ] [ 29 ]}コンデンサの電圧が⁠${\displaystyle V}$⁠、作品${\displaystyle \mathrm {d} W}$少量の電荷を移動させるのに必要な${\displaystyle \mathrm {d} q}$負極板から正極板へは${\displaystyle \mathrm {d} W=V\mathop {} \!\mathrm {d} q}$エネルギーは、プレート間の電界の増加によって蓄えられます。総エネルギー${\displaystyle W}$コンデンサに蓄えられるエネルギー（ジュールで表される）は、電荷のない状態から電場を確立するために行われた全仕事に等しい。^{[ 30 ] [ 29 ] [ 28 ]}$${\displaystyle W=\int _{0}^{Q}V(q)\mathop {} \!\mathrm {d} q=\int _{0}^{Q}{\frac {q}{C}}\mathop {} \!\mathrm {d} q={\frac {1}{2}}{\frac {Q^{2}}{C}}={\frac {1}{2}}VQ={\frac {1}{2}}CV^{2}}$$ どこ${\displaystyle Q}$コンデンサに蓄えられた電荷は、${\displaystyle V}$はコンデンサにかかる電圧であり、${\displaystyle C}$は静電容量です。この位置エネルギーは、電荷が除去されるまでコンデンサに保持されます。例えば、電極板間に抵抗回路を接続するなどして、電荷が正極板から負極板へ戻るようにすると、電場の影響を受けて移動する電荷は外部回路に対して仕事をします。

コンデンサプレート間のギャップが${\displaystyle d}$上記の平行平板モデルと同様に、一定であれば、平板間の電場は均一になり（周辺電場を無視すれば）、一定値となる。${\displaystyle E=V/d}$この場合、蓄積されたエネルギーは電界強度から計算できる 。$${\displaystyle W={\frac {1}{2}}CV^{2}={\frac {1}{2}}{\frac {\varepsilon A}{d}}\left(Ed\right)^{2}={\frac {1}{2}}\varepsilon AdE^{2}={\frac {1}{2}}\varepsilon E^{2}({\text{volume of electric field}})}$$ 上記の最後の式は、電界における単位体積あたりのエネルギー密度に、極板間の電界の体積を乗じたものに等しく、コンデンサ内のエネルギーがその電界に蓄えられていることを裏付けている。

現在${\displaystyle I(t)}$電気回路内の任意の部品を通過する電荷の流れの速度は、電荷の流れの速度として定義される。${\displaystyle Q(t)}$実際の電荷、すなわち電子は、理想的なコンデンサの誘電体を通過できません。 ^{[注1 ]}むしろ、正極板から電子が1つ放出されるごとに、負極板に1つの電子が蓄積され、その結果、一方の電極に電子が枯渇し、他方の電極に蓄積された負電荷と等しく逆向きの正電荷が生じます。したがって、電極上の電荷は、電流の積分に等しく、かつ電圧に比例します（前述のとおり）。任意の原始関数と同様に、初期電圧を表すために積分定数が加えられます。  ${\displaystyle V(t_{0})}$⁠ ) これはコンデンサ方程式の積分形式です: ^{[ 31 ]}

これを微分して、${\displaystyle C}$導関数形式が得られます: ^{[ 32 ]}

Cは時間、電圧、電荷に依存しない。

コンデンサの双対はインダクタであり、インダクタは電場ではなく磁場にエネルギーを蓄えます。その電流-電圧関係は、コンデンサの式で電流と電圧を入れ替え、CをインダクタンスLに置き換えることで得られます。

抵抗器、コンデンサ、スイッチ、および定電圧直流電源V₀のみを含む直列回路は、^充電回路として知られています。^[ ₃₃ ^]スイッチが開いている間、コンデンサが初期状態で充電されておらず、 t = 0でスイッチが閉じられると、キルヒホッフの電圧法則から 次のことが導かれます。$${\displaystyle V_{0}=v_{\text{resistor}}(t)+v_{\text{capacitor}}(t)=i(t)R+{\frac {1}{C}}\int _{t_{0}}^{t}i(\tau )\,\mathrm {d} \tau }$$

微分してCを掛けると、次の1階微分方程式が得られる。 $${\displaystyle RC{\frac {\mathop {} \!\mathrm {d} i(t)}{\mathop {} \!\mathrm {d} t}}+i(t)=0}$$

t = 0のとき、コンデンサの両端の電圧はゼロで、抵抗の両端の電圧はV ₀です。初期電流は次のようになります。${\displaystyle \textstyle I(0)={V_{0} \over R}}$この仮定の下で、微分方程式を解くと、 $${\displaystyle {\begin{aligned}I(t)&={\frac {V_{0}}{R}}e^{-t/\tau _{0}}\\V(t)&=V_{0}\left(1-e^{-t/\tau _{0}}\right)\\Q(t)&=CV_{0}\left(1-e^{-t/\tau _{0}}\right)\end{aligned}}}$$ ここで、τ ₀ = RCはシステムの時定数です。コンデンサが電源電圧と平衡状態に達すると、抵抗の両端の電圧と回路全体を流れる電流は指数関数的に減少します。コンデンサが放電している場合、コンデンサの初期電圧 ( V _Ci ) がV ₀に置き換わります。方程式は次のようになります。 $${\displaystyle {\begin{aligned}I(t)&={\frac {V_{\mathrm {Ci} }}{R}}e^{-t/\tau _{0}}\\V(t)&=V_{\mathrm {Ci} }\,e^{-t/\tau _{0}}\\Q(t)&=C\,V_{\mathrm {Ci} }\,e^{-t/\tau _{0}}\end{aligned}}}$$

インピーダンスは、リアクタンスと抵抗のベクトル和であり、特定の周波数における正弦波状に変化する電圧と正弦波状に変化する電流の間の位相差と振幅比を表します。フーリエ解析により、あらゆる信号を周波数スペクトルから構成することができ、そこから回路の様々な周波数に対する反応を求めることができます。コンデンサのリアクタンスとインピーダンスはそれぞれ次のようになります。 $${\displaystyle {\begin{aligned}X&=-{\frac {1}{\omega C}}=-{\frac {1}{2\pi fC}}\\Z&={\frac {1}{j\omega C}}=-{\frac {j}{\omega C}}=-{\frac {j}{2\pi fC}}\end{aligned}}}$$ どこで${\displaystyle j={\sqrt {-1}}}$は虚数単位であり、${\displaystyle \omega }$は正弦波信号の角周波数です。${\displaystyle -j}$位相は交流電圧を示します${\displaystyle V=ZI}$交流電流に対して90°遅れます。正の電流位相はコンデンサの充電に伴う電圧の上昇に対応し、ゼロ電流は瞬時一定電圧に対応します。

インピーダンスは、静電容量と周波数の増加に伴って減少します。^{[ 34 ]}これは、高周波信号またはより大きなコンデンサによって、電流振幅あたりの電圧振幅が小さくなることを意味します。これは、交流の「短絡」または交流結合です。逆に、非常に低い周波数では、リアクタンスが高くなるため、交流解析ではコンデンサはほぼ開放回路になります。これらの周波数は「フィルタリング」されています。

コンデンサは、インピーダンスが定義特性、つまり静電容量に反比例するという点で、抵抗器やインダクタとは異なります。

交流電圧源に接続されたコンデンサには変位電流が流れます。電圧源が の場合、${\displaystyle V_{0}\cos(\omega t)}$⁠、変位電流は次のように表すことができます。 $${\displaystyle I=C{\frac {\mathop {} \!\mathrm {d} V}{\mathop {} \!\mathrm {d} t}}=-\omega {C}{V_{0}}\sin(\omega t).}$$

で​${\displaystyle \sin(\omega t)=-1}$⁠、コンデンサには最大（またはピーク）電流があり、${\displaystyle I_{0}=\omega CV_{0}}$ピーク電圧とピーク電流の比は、容量性リアクタンス（で表される）によるものです。${\displaystyle X_{\mathrm {C} }}$⁠ ) $${\displaystyle X_{\mathrm {C} }={\frac {V_{0}}{I_{0}}}={\frac {V_{0}}{\omega CV_{0}}}={\frac {1}{\omega C}}}$$

• ⁠${\displaystyle X_{\mathrm {C} }}$ωが無限大に近づくにつれて、 はゼロに近づく。もしなら${\displaystyle X_{\mathrm {C} }}$0に近づくと、コンデンサは高周波で強い電流を流す短い導線に似てきます。
• ⁠${\displaystyle X_{\mathrm {C} }}$ωがゼロに近づくにつれて、 は無限大に近づく。もしが${\displaystyle X_{\mathrm {C} }}$無限大に近づくと、コンデンサは低周波をうまく通過させない開放回路に似てくる。

コンデンサの電流は、電源電圧との比較を容易にするために、コサイン関数を用いて表すことができる。 $${\displaystyle I=-I_{0}\sin({\omega t})=I_{0}\cos({\omega t}+{90^{\circ }})}$$

この状況では、電流は電圧と位相がずれています。${\displaystyle \textstyle +{\pi \over 2}}$ラジアンまたは+90度、つまり電流は電圧より90°進んでいます。

回路解析においてラプラス変換を用いる場合、初期電荷のない理想的なコンデンサのインピーダンスはs領域で次のように表される。 $${\displaystyle Z(s)={\frac {1}{sC}}}$$ どこ

• Cは静電容量であり、
• sは複素周波数です。

特定の電界強度を超えると、誘電強度と呼ばれる。${\displaystyle E_{\mathrm {ds} }}$コンデンサ内の誘電体が導電性になる。この現象が発生する電圧をデバイスの破壊電圧と呼び、絶縁耐力と導体間の距離の積で与えられる。 ^{[ 36 ]}$${\displaystyle V_{\mathrm {bd} }=E_{\mathrm {ds} }d}$$

コンデンサに安全に蓄積できる最大エネルギーは、絶縁破壊電圧によって制限されます。この電圧を超えると、プレート間で短絡が発生し、誘電体、プレート、またはその両方に永久的な損傷を与える可能性があります。静電容量と絶縁破壊電圧は誘電体の厚さに比例するため、特定の誘電体で作られたすべてのコンデンサは、誘電体が体積の大部分を占める限り、ほぼ等しい最大エネルギー密度を持ちます。 ^{[ 37 ]}

空気誘電体コンデンサの場合、破壊電界強度はオーダーである。2～5  MV/m（またはキロボルト/ミリメートルで同等）；雲母の場合、絶縁破壊は100～300  MV/m ; 石油の場合、15～25  MV/m。誘電体に他の材料を使用すると、はるかに低くなる可能性があります。^{[ 38 ]}誘電体は非常に薄い層で使用されるため、コンデンサの絶対破壊電圧は制限されます。一般的な電子機器用途で使用されるコンデンサの典型的な定格は、数ボルトから1 キロボルト。電圧が高くなるにつれて、誘電体を厚くする必要があるため、高電圧コンデンサは低電圧定格のコンデンサよりも静電容量あたりのサイズが大きくなります。

絶縁破壊電圧は、コンデンサの導電部の形状などの要因によって大きく影響を受けます。鋭利なエッジやポイントがあると、その点で電界強度が高まり、局所的な絶縁破壊が発生する可能性があります。絶縁破壊が始まると、絶縁破壊は誘電体を急速に伝わり、反対側のプレートに到達して炭素を残し、短絡（または比較的低い抵抗）回路を引き起こします。コンデンサ内の短絡が周囲の回路から電流を引き込み、エネルギーを散逸させるため、結果は爆発的になる可能性があります。^{[ 39 ]}しかし、特定の誘電体^{[ 40 ] [ 41 ]}と薄い金属電極を備えたコンデンサでは、絶縁破壊後に短絡は形成されません。これは、絶縁破壊付近で金属が溶融または蒸発し、コンデンサの残りの部分から隔離されるためです。^{[ 42 ] [ 43 ]}

一般的な破壊経路は、電界強度が十分に大きくなり、誘電体中の電子を原子から引き離して伝導を引き起こすことです。誘電体中の不純物など、他のシナリオも考えられます。誘電体が結晶性の場合、結晶構造の欠陥により、半導体デバイスに見られるような雪崩破壊が発生する可能性があります。破壊電圧は、圧力、湿度、温度にも影響されます。^{[ 44 ]}

理想的なコンデンサは、電気エネルギーを蓄積および放出するだけで、散逸はありません。実際には、コンデンサの材料には欠陥があり、その結果、次のような寄生要素が発生します。^{[ 45 ]}

• ${\displaystyle {\text{ESL}}}$これは、リード線による等価直列インダクタンスです。通常、これは比較的高い周波数でのみ重要になります。
• 2つの抵抗が全体のインピーダンスに 実数値成分を加え、電力を浪費する。
  • ${\displaystyle R_{\text{lead}}}$リード線に小さな直列抵抗が存在する。周波数が高くなるにつれて、その影響は大きくなる。
  • ${\displaystyle G_{\text{dielectric}}}$不完全な誘電体材料を考慮するため、容量と並列に小さなコンダクタンス（または逆に大きな抵抗）が設けられています。これにより、誘電体全体に小さな漏れ電流が発生し（§ 漏れ電流を参照）^{[ 46 ]}、コンデンサが時間とともにゆっくりと放電されます。このコンダクタンスは、非常に低い周波数では全体の抵抗を支配します。その値は、コンデンサの材料と品質によって大きく異なります。

簡略化されたRLC直列モデル

周波数が高くなると、容量性インピーダンス（負のリアクタンス）が減少するため、誘電体のコンダクタンスの重要性が低下し、直列成分の重要性が増します。したがって、広い周波数範囲で有効な簡略化されたRLC直列モデルでは、コンデンサは等価直列インダクタンスと直列に接続されていると単純に扱われます。${\displaystyle {\text{ESL}}}$周波数に依存する等価直列抵抗${\displaystyle {\text{ESR}}}$これは周波数によってほとんど変化しません。前のモデルとは異なり、このモデルは直流および非常に低い周波数では有効ではありません。${\displaystyle G_{\text{dielectric}}}$関連性がある。

誘導リアクタンスは周波数とともに増加する。その符号は正であるため、静電容量を打ち消す働きをする。

RLC回路の固有振動数において${\displaystyle \omega _{0}{=}{\tfrac {1}{\sqrt {{\text{ESL}}\cdot {\text{C}}}}}}$インダクタンスは容量を完全に打ち消すので、合計リアクタンスはゼロになります。${\displaystyle \omega _{0}}$は、${\displaystyle {\text{ESR}}}$平均電力損失は最大値⁠ V _RMS ² / ESR ⁠ に達します。ここで、V _RMSはコンデンサの両端の実効値 (RMS) 電圧です。

さらに高い周波数では、誘導性インピーダンスが支配的になるため、コンデンサは望ましくない形でインダクタのように振る舞います。高周波エンジニアリングでは、すべての接続部と部品のインダクタンスを考慮する必要があります。

Qファクター

コンデンサを等価直列抵抗と直列接続された理想的なコンデンサとして単純化したモデルの場合、${\displaystyle {\text{ESR}}}$⁠、コンデンサの品質係数（または⁠${\displaystyle Q}$⁠ ) は、容量性リアクタンスの大きさの比です。${\displaystyle X_{\mathrm {C} }}$特定の周波数における抵抗値に対して${\displaystyle \omega }$⁠ :

$${\displaystyle Q(\omega )={\frac {|X_{\mathrm {C} }(\omega )|}{\text{ESR}}}={\frac {1}{\omega C\cdot {\text{ESR}}}}\,.}$$

その​${\displaystyle Q}$⁠係数は効率の尺度です。${\displaystyle Q}$コンデンサの係数が小さいほど、理想的なコンデンサの挙動に近づきます。損失係数はその逆数です。

リップル電流とは、印加される電源（多くの場合スイッチング電源）の交流成分であり、その周波数は一定または変動します。リップル電流は、電界強度の変化による誘電損失と、わずかに抵抗のある電源線またはコンデンサ内の電解質を流れる電流によって、コンデンサ内部で熱を発生させます。等価直列抵抗（ESR）とは、この現象をモデル化するために理想的なコンデンサに加える内部直列抵抗の量です。

タンタル電解コンデンサやアルミニウム電解コンデンサをはじめとする一部のコンデンサ、および一部のフィルムコンデンサには、最大リップル電流の定格値が規定されている。

• 固体二酸化マンガン電解質を用いたタンタル電解コンデンサは、リップル電流によって制限され、一般的にコンデンサの中で最も高いESR値を示します。リップル電流の制限を超えると、短絡や部品の焼損につながる可能性があります。
• 最も一般的な電解コンデンサであるアルミニウム電解コンデンサは、リップル電流が高くなると寿命が短くなる。リップル電流がコンデンサの定格値を超えると、爆発的な故障につながる傾向がある。
• セラミックコンデンサは一般的にリップル電流の制限がなく、ESR値も最も低い部類に入る。
• フィルムコンデンサはESR値が非常に低いが、定格リップル電流を超えると劣化故障を引き起こす可能性がある。

特定のコンデンサの静電容量は、部品の経年劣化に伴って減少します。セラミックコンデンサの場合、これは誘電体の劣化が原因です。誘電体の種類、周囲の動作温度と保管温度が最も重要な劣化要因であり、動作電圧の影響は通常小さく、つまり、通常のコンデンサの設計は電圧係数を最小化することです。劣化プロセスは、部品をキュリー点以上に加熱することで逆転させることができます。劣化は部品の寿命の初期に最も速く、デバイスは時間の経過とともに安定します。^{[ 47 ]}電解コンデンサは、電解液が蒸発することで劣化します。セラミックコンデンサとは対照的に、これは部品の寿命の終わりに発生します。

静電容量の温度依存性は、通常、1℃あたりの百万分率 (ppm) で表されます。通常は概ね線形関数として扱うことができますが、極端な温度では著しく非線形になることがあります。温度係数は、主に誘電体材料によって正または負になります。C0G/NP0 と表記されるものの中には、NPOと呼ばれるものがあり、ある温度ではやや負の係数、別の温度では正の係数、その間ではゼロの係数を持つものがあります。このような部品は、温度が重要な回路用に指定される場合があります。^{[ 48 ]}

コンデンサ、特にセラミックコンデンサや、紙コンデンサなどの旧式のコンデンサは、音波を吸収してマイクロフォニック効果を引き起こすことがあります。振動によって電極板が動き、静電容量が変化すると、交流電流が発生します。また、誘電体によっては圧電効果を示すものもあります。この結果生じる干渉は、特にオーディオ用途では問題となり、フィードバックや意図しない録音を引き起こす可能性があります。逆マイクロフォニック効果では、コンデンサの電極板間の電界の変化が物理的な力を及ぼし、電極板をスピーカーのように動かします。これにより可聴音が発生しますが、エネルギーを消費し、誘電体や電解質（存在する場合）に負荷がかかります。

電流反転とは、電流の方向が変わる現象です。電圧反転とは、回路の極性が変わる現象です。反転は一般的に、定格最大電圧に対する極性反転の割合として表されます。直流回路では、この割合は通常100%未満で、0～90%の範囲であることが多いのに対し、交流回路では100%の反転が発生します。

直流回路およびパルス回路では、電流と電圧の反転はシステムの減衰によって影響を受けます。電圧反転は、減衰不足のRLC回路で発生します。電流と電圧の方向が反転し、インダクタンスとキャパシタンスの間に調和振動子が形成されます。電流と電圧は振動し、システムが平衡状態に達するまで、ピーク値が前のピーク値よりも低くなるように、何度か方向を反転させる可能性があります。これはしばしばリンギングと呼ばれます。これに対し、臨界減衰または過減衰のシステムでは、通常、電圧反転は発生しません。反転は交流回路でも発生し、その場合、ピーク電流はどちらの方向でも等しくなります。

コンデンサの寿命を最大限に延ばすには、システムが経験する可能性のある最大量の反転に耐えられることが通常必要です。交流回路では100%の電圧反転が発生しますが、減衰不足の直流回路では100%未満です。反転は誘電体に過剰な電界を発生させ、誘電体と導体の両方を過剰に加熱し、コンデンサの寿命を著しく短縮する可能性があります。反転定格は、誘電体材料の選択や電圧定格から内部接続の種類に至るまで、コンデンサの設計上の考慮事項に影響を与えることがよくあります。^{[ 49 ]}

あらゆる種類の誘電体材料で作られたコンデンサは、ある程度の「誘電吸収」または「浸漬」を示します。コンデンサを放電して接続を解除すると、短時間後に誘電体のヒステリシスにより電圧が発生する場合があります。この効果は、精密サンプル保持回路やタイミング回路などの用途では好ましくありません。吸収は時間依存のプロセスであるため、吸収レベルは設計上の考慮事項から充電時間まで多くの要因に依存します。ただし、主な要因は誘電体材料の種類です。タンタル電解コンデンサやポリサルホンフィルムコンデンサなどは比較的高い吸収を示しますが、ポリスチレンやテフロンは非常に低いレベルの吸収を許容します。^{[ 50 ]}フラッシュチューブ、テレビ、電子レンジ、除細動器など、危険な電圧とエネルギーが存在する一部のコンデンサでは、誘電吸収により、短絡または放電後にコンデンサが危険な電圧まで再充電される可能性があります。 10ジュールを超えるエネルギーを蓄えたコンデンサは一般的に危険とみなされ、50ジュール以上は致命的となる可能性がある。コンデンサは数分かけて元の電荷の0.01～20%を回復する可能性があり、一見安全に見えるコンデンサが驚くほど危険になることがある。^{[ 51 ] [ 52 ] [ 53 ] [ 54 ] [ 55 ]}

完全な絶縁体は存在しないため、すべての誘電体はわずかな電流を漏らし、これはメガオーム計で測定できます。^{[ 56 ]}漏洩電流は、コンデンサと並列に接続された抵抗に相当します。熱、機械的ストレス、湿度などの要因に常にさらされると、誘電体が劣化し、過剰な漏洩電流が発生することがあります。これは、特に油紙と箔のコンデンサが使用されていた古い真空管回路でよく見られる問題です。多くの真空管回路では、段間結合コンデンサを使用して、ある真空管のプレートから次の段のグリッド回路に変化する信号を伝導します。漏洩コンデンサがあると、グリッド回路の電圧が通常のバイアス設定から上昇し、下流の真空管で過剰な電流や信号の歪みが発生する可能性があります。パワーアンプでは、これによりプレートが赤く光ったり、電流制限抵抗が過熱したり、故障したりする可能性があります。同様の考慮事項は、部品製造​​の固体（トランジスタ）アンプにも当てはまりますが、発熱が少なく、最新のポリエステル誘電体バリアが使用されているため、かつては一般的だったこの問題は比較的まれになっています。

アルミ電解コンデンサは、製造時に適切な内部化学状態を誘発するのに十分な電圧を印加することでコンディショニング処理が施されています。この状態は、機器を定期的に使用することで維持されます。電解コンデンサを使用するシステムが長期間使用されない場合、コンディショニング状態が失われることがあります。場合によっては、次に動作させた際に短絡を起こして故障することもあります。

コンデンサの寿命は、構造、動作条件、環境条件によって異なります。固体セラミックコンデンサは、振動や周囲温度などの要因にほとんど左右されない通常の使用条件下では、一般的に非常に長寿命ですが、湿度、機械的ストレス、疲労などの要因が故障の主な原因となります。故障モードは様々です。コンデンサによっては、静電容量が徐々に低下したり、リーク電流が増加したり、等価直列抵抗（ESR）が増加したりするものもあれば、突然故障したり、壊滅的な故障を起こしたりするものもあります。例えば、金属皮膜コンデンサは、ストレスや湿度による損傷を受けやすいですが、誘電体の破壊が発生すると自己修復します。故障箇所でグロー放電が発生すると、その箇所の金属皮膜が蒸発し、短絡が中和されて静電容量の損失が最小限に抑えられるため、アーク放電が防止されます。皮膜に十分な数のピンホールが蓄積すると、金属皮膜コンデンサは完全に故障し、通常は警告なしに突然発生します。

電解コンデンサは一般的に寿命が最も短い。電解コンデンサは振動や湿度の影響をほとんど受けないが、周囲温度や動作温度などの要因が故障に大きく影響する。故障はESRの増加（最大300%）と静電容量の最大20%の低下として徐々に進行する。コンデンサには電解質が含まれており、これは最終的にシールを通して拡散し蒸発する。温度の上昇は内部圧力も上昇させ、化学反応速度を増加させる。したがって、電解コンデンサの寿命は一般的に、化学反応速度を決定するために使用される アレニウスの式を修正した式によって定義される。$${\displaystyle L=Be^{\frac {e_{A}}{kT_{o}}}}$$

メーカーは、この式を用いて、設計動作温度で使用した場合の電解コンデンサの予想寿命（時間単位）を示すことがよくあります。この寿命は、周囲温度、ESR、リップル電流の影響を受けます。しかし、このような理想的な条件は、あらゆる使用状況で存在するとは限りません。さまざまな使用条件下での寿命を予測するための経験則は、次の式によって決まります。 $${\displaystyle L_{a}=L_{0}2^{\frac {T_{0}-T_{a}}{10}}}$$

これは、温度が10℃上昇するごとにコンデンサの寿命が半分になることを示しています^{[ 57 ]}。ここで、

• ${\displaystyle L_{0}}$定格条件下における定格寿命、例えば2000時間
• ${\displaystyle T_{0}}$定格最大/最小動作温度
• ${\displaystyle T_{a}}$平均動作温度
• ${\displaystyle L_{a}}$特定の条件下での予想寿命

ほとんどのコンデンサには誘電体スペーサーが使用されており、これにより空気中や真空中と比較して静電容量が増加します。コンデンサが保持できる電荷量を最大化するには、誘電体材料の誘電率が可能な限り高く、かつ絶縁破壊電圧も可能な限り高くする必要があります。また、誘電体は周波数に対する損失が可能な限り低いことも重要です。

しかし、極高電圧動作と低損失を実現するために、電極板間に高真空層を設けた低容量コンデンサも存在する。電極板が大気に開放された可変コンデンサは、ラジオの同調回路で一般的に使用されていた。後期の設計では、可動電極板と固定電極板の間にポリマー箔誘電体を使用し、電極板間の空気層をほとんど設けていない。

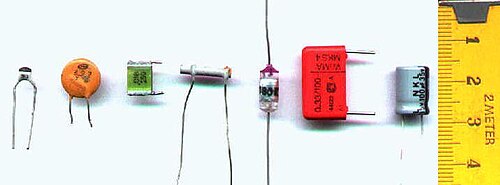

紙、プラスチック、ガラス、雲母、セラミックなど、いくつかの固体誘電体が利用可能です。^{[ 18 ]}

紙は旧来のコンデンサに広く用いられており、比較的高い耐電圧性能を発揮する。しかし、紙は吸湿性が高いため、現在ではプラスチックフィルムコンデンサにほぼ取って代わられている。

現在使用されているプラ​​スチックフィルムのほとんどは、油紙などの従来の誘電体よりも優れた安定性と耐老化性を備えているため、タイマー回路に有用である。ただし、使用するプラスチックフィルムの特性上、動作温度と周波数は比較的低い範囲に制限される場合がある。大型のプラスチックフィルムコンデンサは、サプレッション回路、モータ始動回路、力率改善回路などで広く使用されている。

セラミックコンデンサは一般的に小型で安価であり、高周波用途に適していますが、静電容量が電圧や温度によって大きく変化し、経年劣化しやすいという欠点があります。また、圧電効果の影響を受ける場合もあります。セラミックコンデンサは大きく分けて、静電容量が温度によって予測可能な変化を示すクラス1誘電体と、より高い電圧で動作可能なクラス2誘電体に分類されます。最新の多層セラミックは通常非常に小型ですが、種類によっては固有の値許容範囲が広く、マイクロフォニックノイズの問題があり、物理的に脆いという欠点があります。

ガラスコンデンサやマイカコンデンサは、非常に信頼性が高く、安定しており、高温や高電圧にも耐性がありますが、ほとんどの一般的な用途には高価すぎます。

電解コンデンサとスーパーキャパシタは、それぞれ少量のエネルギーと大量のエネルギーを蓄えるために使用され、セラミックコンデンサは共振器によく使用され、寄生容量は、回路レイアウトの構成によって意図せず単純な導体-絶縁体-導体構造が形成される回路で発生します。

電解コンデンサは、酸化物誘電体層を備えたアルミニウムまたはタンタル板を使用します。第2の電極は液体電解質で、別の箔板を介して回路に接続されます。電解コンデンサは非常に高い静電容量を提供しますが、許容誤差が小さく、不安定性が高く、特に熱にさらされると徐々に静電容量が低下し、漏れ電流が大きいという欠点があります。品質の低いコンデンサは電解液が漏れる可能性があり、これはプリント基板に有害です。電解質の導電率は低温で低下し、等価直列抵抗が増加します。電源調整に広く使用されていますが、高周波特性が劣るため、多くの用途には適していません。電解コンデンサは、一定期間（約1年）使用しないと自己劣化し、フルパワーが印加されると短絡してコンデンサが永久的に損傷し、通常はヒューズが切れたり、整流ダイオードが故障したりします。たとえば、古い機器では、整流管でアーク放電が発生する可能性があります。真空管機器は、動作電圧を徐々に印加することで使用前に復旧させることができます。これは、可変トランスを用いて交流電源を供給し、30分かけて古い真空管機器でよく行われる方法です。ただし、この方法は、通常の電力範囲を下回る動作によって損傷を受ける可能性のある一部のソリッドステート機器には適さない場合があります。その場合は、まず電源を消費回路から切り離す必要があります。また、最新の高周波電源は入力電圧が低下しても出力電圧が最大となるため、このような対策は適用できない場合があります。

タンタルコンデンサはアルミニウムよりも周波数特性と温度特性が優れているが、誘電吸収と漏洩が大きい。^{[ 58 ]}

ポリマーコンデンサ（OS-CON、OC-CON、KO、AO）は、固体導電性ポリマー（または重合有機半導体）を電解質として使用し、標準的な電解コンデンサよりも長寿命でESRが低いという利点があるが、コストは高い。

フィードスルーコンデンサは、本来の用途ではないものの、静電容量を持ち、導電シートを通して信号を伝送するために使用される部品です。

特殊用途向けには、他にもいくつかの種類のコンデンサが利用可能です。スーパーキャパシタは大量のエネルギーを蓄えます。カーボンエアロゲル、カーボンナノチューブ、または高多孔性電極材料で作られたスーパーキャパシタは、非常に高い静電容量（ 2010年時点で最大5  kF）を提供します。交流コンデンサは、電源電圧の交流回路で動作するように特別に設計されています。電気モーター回路でよく使用され、大電流を扱うように設計されていることが多いため、物理的に大きくなる傾向があります。通常、頑丈なパッケージで、接地しやすい金属ケースに収められています。また、直流破壊電圧は、最大交流電圧の少なくとも5倍になるように設計されています。

非常に有用な誘電体の誘電率は、印加される電界の関数として変化する（例えば強誘電体材料など）。そのため、これらのデバイスの静電容量はより複雑になる。例えば、このようなコンデンサを充電する場合、電荷に伴う電圧の微分増加は、以下の式によって支配される。 $${\displaystyle \mathop {} \!\mathrm {d} Q=C(V)\mathop {} \!\mathrm {d} V}$$ ここで、静電容量の電圧依存性C ( V )は、静電容量が電界強度の関数であることを示唆しており、大面積平行平板デバイスでは、電界強度はε = V / dで与えられます。この電界は誘電体を分極させ、強誘電体の場合、その分極は電界の非線形S字型の関数であり、大面積平行平板デバイスの場合、これは電圧の非線形関数である静電容量に変換されます。^{[ 59 ] [ 60 ]}

電圧依存容量に対応して、コンデンサを電圧Vまで充電するには、次の積分関係式が成り立つ。 $${\displaystyle Q=\int _{0}^{V}C(V)\mathop {} \!\mathrm {d} V}$$これは、 Cが電圧Vに依存しない場合にのみQ = CV と一致する。

同様に、コンデンサに蓄えられたエネルギーは次のように表される。 $${\displaystyle \mathop {} \!\mathrm {d} W=Q\mathop {} \!\mathrm {d} V=\left[\int _{0}^{V}\mathop {} \!\mathrm {d} V'\,C(V')\right]\mathop {} \!\mathrm {d} V.}$$

統合中: $${\displaystyle W=\int _{0}^{V}\mathop {} \!\mathrm {d} V\int _{0}^{V}\mathop {} \!\mathrm {d} V'\,C(V')=\int _{0}^{V}\mathop {} \!\mathrm {d} V'\int _{V'}^{V}\mathop {} \!\mathrm {d} V\,C(V')=\int _{0}^{V}\mathop {} \!\mathrm {d} V'\left(V-V'\right)C(V'),}$$積分順序 の入れ替えが用いられる。

強誘電体表面に沿って走査される顕微鏡プローブの非線形容量は、強誘電体材料のドメイン構造を研究するために使用される。^{[ 61 ]}

電圧依存性容量のもう1つの例は、半導体ダイオードなどの半導体デバイスに見られます。この場合、電圧依存性は誘電率の変化によるものではなく、コンデンサの両側の電荷間の間隔の電圧依存性によるものです。^{[ 62 ]}この効果は、バリキャップとして知られるダイオードのようなデバイスで意図的に利用されています。

コンデンサに十分速く変化する時間変動電圧を印加すると、ある周波数で誘電体の分極が電圧に追従できなくなります。このメカニズムの起源の一例として、誘電率に寄与する内部の微視的双極子は瞬時に移動できないため、印加される交流電圧の周波数が増加すると、双極子の応答が制限され、誘電率が低下します。周波数によって変化する誘電率は誘電分散と呼ばれ、デバイ緩和などの誘電緩和プロセスによって支配されます。過渡状態では、変位場は次のように表すことができます（電気感受率を参照）。 $${\displaystyle {\boldsymbol {D(t)}}=\varepsilon _{0}\int _{-\infty }^{t}\varepsilon _{r}(t-t'){\boldsymbol {E}}(t')\,\mathop {} \!\mathrm {d} t',}$$

これは、 εr_の時間依存性による応答の遅延を示しており、原理的には、例えば誘電体中の双極子挙動の基礎となる微視的解析から計算される。例えば、線形応答関数を参照のこと。^{[ 63 ] [ 64 ]}積分は、現在までの過去の履歴全体にわたって行われる。時間に関するフーリエ変換の結果は次のようになる。 $${\displaystyle {\boldsymbol {D}}(\omega )=\varepsilon _{0}\varepsilon _{r}(\omega ){\boldsymbol {E}}(\omega )\,,}$$

ここで、_εr ( ω )は複素関数であり、虚数部は媒質による場からのエネルギー吸収に関連しています。誘電率を参照してください。静電容量は誘電率に比例するため、この周波数特性を示します。変位場に対するガウスの法則をこの形式でフーリエ変換すると次のようになります。

$${\displaystyle {\begin{aligned}I(\omega )&=j\omega Q(\omega )=j\omega \oint _{\Sigma }{\boldsymbol {D}}({\boldsymbol {r}},\omega )\cdot \mathop {} \!\mathrm {d} {\boldsymbol {\Sigma }}\\&=\left[G(\omega )+j\omega C(\omega )\right]V(\omega )={\frac {V(\omega )}{Z(\omega )}}\,,\end{aligned}}}$$ ここで、 jは虚数単位、V ( ω )は角周波数ωにおける電圧成分、G ( ω )は電流の実数部（コンダクタンスと呼ばれる）、C ( ω )は電流の虚数部を決定する容量、Z ( ω )は複素インピーダンスである。

平行平板コンデンサに誘電体を充填した場合、その媒体の誘電特性の測定は次の関係式に基づいている。 $${\displaystyle \varepsilon _{r}(\omega )=\varepsilon '_{r}(\omega )-j\varepsilon ''_{r}(\omega )={\frac {1}{j\omega Z(\omega )C_{0}}}={\frac {C_{\text{cmplx}}(\omega )}{C_{0}}}\,,}$$ ここで、単一のプライムは_実部を、二重プライムは虚部を表し、Z ( ω )は誘電体が存在する場合の複素インピーダンス、Ccmplx ( ω )は誘電体が存在する場合のいわゆる複素容量、 C0_は誘電体がない場合の容量である。^{[ 65 ] [ 66 ]}（原理的には「誘電体なし」での測定とは自由空間での測定を意味するが、量子真空でさえ二色性などの非理想的な挙動を示すと予測されているため、これは達成不可能な目標である。実際的な目的においては、測定誤差を考慮に入れると、多くの場合、地上の真空での測定、あるいは単にC0の計算_で十分な精度が得られる。^{[ 67 ]}）

この測定方法を用いると、誘電率は、誘電率に寄与する要素の特性応答周波数（励起エネルギー）に対応する特定の周波数で共鳴を示すことがあります。これらの共鳴は、欠陥を検出するための多くの実験的手法の基礎となっています。コンダクタンス法は、周波数の関数として吸収を測定します。^{[ 68 ]}あるいは、深準位過渡分光法のように、容量の時間応答を直接使用することもできます。^{[ 69 ]}

周波数依存性容量のもう1つの例はMOSコンデンサで発生し、少数キャリアの生成が遅いため、高周波数では容量は多数キャリアの応答のみを測定し、低周波数では両方のタイプのキャリアが応答します。^{[ 62 ] [ 70 ]}

半導体の光周波数では、誘電率は固体のバンド構造に関連した構造を示します。圧力やその他の応力によって結晶構造を変調し、光の吸収や反射の関連する変化を観察することに基づく高度な変調分光測定法は、これらの材料に関する私たちの知識を進歩させてきました。^{[ 71 ]}

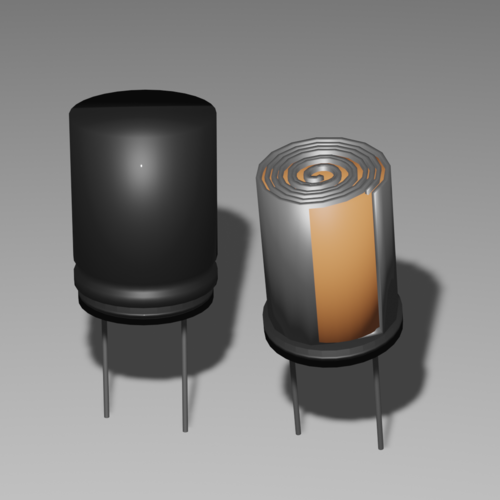

コンデンサの定格容量に応じて、プレートと誘電体の配置にはさまざまなバリエーションがあります。容量が小さい場合（マイクロファラッド以下）、セラミックディスクに金属コーティングを施し、ワイヤリードをコーティングに接着します。容量が大きい場合は、プレートとディスクを複数重ねて作製します。容量が大きいコンデンサは通常、誘電体フィルムの表面に金属箔または金属膜層を堆積させてプレートを作り、誘電体フィルムには含浸紙またはプラスチックを使用します。これらはスペースを節約するために巻き上げられます。長いプレートの直列抵抗とインダクタンスを低減するために、プレートと誘電体は互い違いに配置され、プレートを構成する箔や金属化フィルムの端ではなく、巻き上げたプレートの共通の端で接続されます。

コンデンサは、誘電体への湿気の侵入を防ぐためにケースに収められています。初期の無線機器では、ワックスで密封された厚紙製の筒が使用されていました。現代の紙またはフィルム誘電体コンデンサは、硬質の熱可塑性樹脂に浸されています。高電圧用途の大型コンデンサは、ロール状のものを圧縮して長方形の金属ケースに収め、ボルト締めの端子とブッシングで接続します。大型コンデンサの誘電体は、特性を向上させるために液体で含浸されることがよくあります。

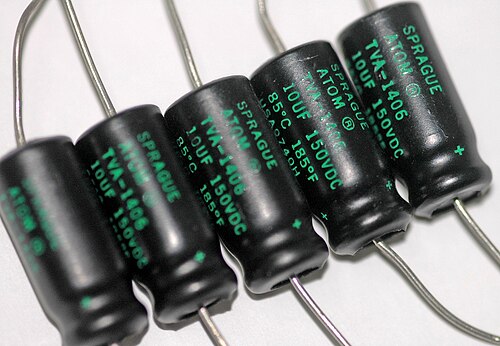

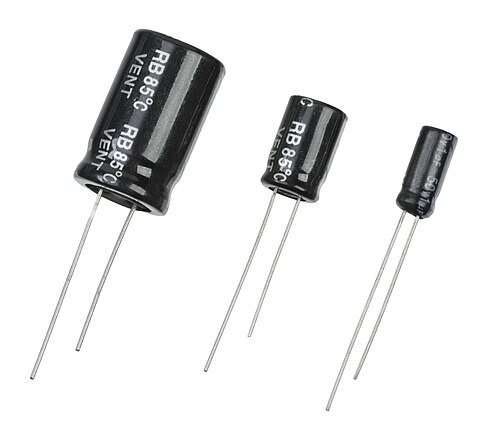

コンデンサの接続リードは、軸方向または放射状など、さまざまな構成で配置できます。「軸方向」とは、リードが共通の軸（通常はコンデンサの円筒形本体の軸）上にあり、リードが両端から伸びていることを意味します。放射状リードは、本体の円の半径に沿って配置されることはまれであるため、この用語は慣習的なものです。リードは（曲げられるまでは）通常、コンデンサの平面と平行な平面上にあり、同じ方向に伸びています。製造時には、リードは平行になっていることがよくあります。

小型で安価な円盤型セラミックコンデンサは1930年代から存在し、現在でも広く使用されている。1980年代以降は、コンデンサの表面実装パッケージが広く普及した。これらのパッケージは非常に小型で接続リードがないため、プリント基板の表面に直接はんだ付けすることができる。表面実装部品はリードによる望ましくない高周波影響を回避し、自動組み立てを簡素化するが、小型であるため手作業での取り扱いは困難である。

機械的に制御される可変コンデンサでは、例えば可動プレートのセットを回転またはスライドさせて固定プレートのセットと位置合わせすることで、プレート間隔を調整できます。低コストの可変コンデンサは、アルミニウムとプラスチックの交互の層をネジで締め付けて構成されています。静電容量の電気的制御は、印加電圧によって空乏層の幅が変化する逆バイアス半導体ダイオードであるバラクタ（またはバリキャップ）によって実現できます。これらは、位相同期ループなどの用途で使用されています。

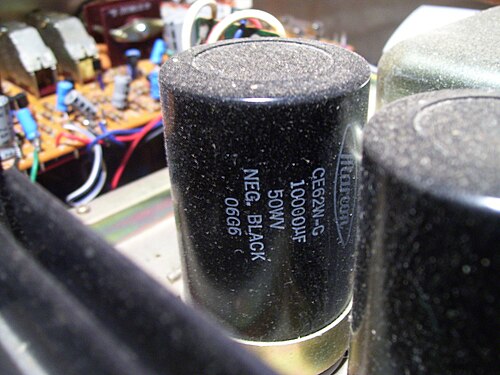

ほとんどのコンデンサには、電気的特性を示す表示が本体に印字されています。電解コンデンサなどの大型コンデンサは、通常、静電容量を単位付きで値表示します。例えば、220μFなどです。

印刷上の理由から、一部のメーカーはマイクロファラッド（μF）を示すためにコンデンサにMFと印刷している。 ^{[ 72 ]}

セラミックコンデンサなどの小型コンデンサでは、3桁の数字とオプションの文字からなる略記法がよく用いられます。数字（XYZ ）はピコファラド（pF）単位の静電容量を表し、 XY  × 10 ^Zで計算されます。文字は許容誤差を示します。一般的な許容誤差は±5%、±10%、±20%で、それぞれJ、K、Mで表されます。

コンデンサには、動作電圧、温度、その他の関連特性がラベルに記載されている場合もあります。

例： 473K 330Vとラベルまたは指定されたコンデンサの静電容量は47 × 10 ³  pF = 47  nF (±10%)、最大動作電圧は330  Vです。コンデンサの動作電圧は、誘電体層を破壊する過度の危険を伴わずに印加できる最高電圧のことです。

E3、E6、E12 、またはE24シリーズの推奨値に従う静電容量については、以前のANSI/EIA-198-D:1991、ANSI/EIA-198-1-E:1998、ANSI/EIA-198-1-F:2002、およびIEC  60062の修正IEC 60062:2016/AMD1:2019では、上記の3文字/4文字のコードを印刷するスペースがない非常に小さな部品のコンデンサ用に、特別な2文字のマーキングコードが定義されています。このコードは、値の2桁の有効数字を示す大文字と、それに続く乗数を示す数字で構成されます。EIA規格では、E24にはないいくつかの値を指定するために、いくつかの小文字も定義されています。^{[ 73 ]}

IEC 60062およびBS 1852に準拠したRKMコードは、回路図でコンデンサの値を表す表記法です。小数点記号を使用せず、小数点記号の代わりにその値に対応するSI接頭辞記号（および重み1を表す文字F）を使用します。このコードは部品のマーキングにも使用されます。例： 4.7 nFの場合は4n7、2.2 Fの場合は2F2 。

1960 年代以前のテキストや、最近まで一部のコンデンサ パッケージでは、電子書籍、[75] 雑誌、電子機器カタログで、廃止された静電容量単位が使用されていました^{。 [ 76} ]^{古い単位「 mfd 」}と「mf」はマイクロファラド(μF) を意味し^、古い単位「mmfd」、「mm​​f」、「uuf」、「μμf」、「pfd」はピコファラド(pF) を意味していましたが、これらは現在ではほとんど使用されていません。^{[ 77 ]}また、「マイクロマイクロファラド」または「マイクロマイクロファラド」は、一部の古いテキストに見られる廃止された単位で、ピコファラド(pF) に相当します。 ^{[ 75 ]}

廃止された静電容量単位の概要：（大文字・小文字の区別は省略）

• μF (マイクロファラド) = mf、mfd
• pF (ピコファラド) = mmf、mmfd、pfd、μμF

コンデンサは充電回路から切り離されても電気エネルギーを蓄えることができるため、一時的なバッテリーとして、あるいは他のタイプの充電式エネルギー貯蔵システムとして使用できます。^{[ 78 ]}コンデンサは、バッテリー交換中に電源供給を維持するために電子機器で一般的に使用されています。（これにより、揮発性メモリの情報損失を防ぎます。）

コンデンサは、荷電粒子の運動エネルギーを電気エネルギーに変換し、それを蓄えることができる。^{[ 79 ]}

蓄電装置としてコンデンサと電池の間にはトレードオフがあります。外部抵抗器やインダクタがない場合、コンデンサは一般的に電池に比べて非常に短い時間で蓄積されたエネルギーを放出できます。逆に、電池はサイズあたりの電荷量がはるかに多くなります。従来のコンデンサは比エネルギーが1キログラムあたり360ジュール未満ですが、従来のアルカリ電池の密度は590 kJ/kgです。中間的な解決策としてスーパーキャパシタがあり、これは電池よりもはるかに速く電荷を受け入れて供給でき、充電式電池よりもはるかに多くの充放電サイクルに耐えることができます。ただし、スーパーキャパシタは、同じ電荷量に対して従来の電池の10倍の大きさになります。一方、薄膜コンデンサの誘電体層に蓄積される電荷​​量は、そのプレートに蓄積される電荷​​量と等しいか、あるいはそれを超えることさえあることが示されています。^{[ 80 ]}

カーオーディオシステムでは、大型コンデンサがアンプが必要に応じて使用できるエネルギーを蓄えます。また、フラッシュチューブでは、高電圧を保持するためにコンデンサが使用されます。

1930年代、ジョン・アタナソフはコンデンサーのエネルギー蓄積の原理を応用し、論理回路に電子管を使用した最初のバイナリーコンピュータ用の動的デジタルメモリを構築した。^{[ 81 ]}

パルス電力は、非常に短い時間内にエネルギー量（ジュール）を放出することで、そのエネルギー量の電力強度（ワット）を増加させるために多くの用途で使用されています。ナノ秒範囲のパルスとギガワットの電力が実現可能です。短いパルスには、多くの場合、特殊な構造の低インダクタンス高電圧コンデンサが必要であり、これらは多くの場合、大規模なグループ（コンデンサバンク）で使用され、多くのパルス電力用途に巨大な電流パルスを供給します。これには、電磁フォーミング、マルクス発生器、パルスレーザー（特にTEAレーザー）、パルスフォーミングネットワーク、レーダー、核融合研究、粒子加速器などが含まれます。^{[ 82 ]}

大型コンデンサバンク（蓄電池）は、核兵器やその他の特殊兵器における爆発ブリッジワイヤー起爆装置やスラッパー起爆装置のエネルギー源として使用される。コンデンサバンクを電磁装甲や電磁レールガン、コイルガンの電源として利用する実験も進行中である。

蓄電池は、全波整流器または半波整流器の出力を平滑化する電源回路で使用されます。また、チャージポンプ回路において、入力電圧よりも高い電圧を生成する際のエネルギー蓄積素子としても使用できます。

コンデンサは、ほとんどの電子機器や大規模システム（工場など）の電源回路に並列に接続され、主電源からの電流変動を分流して隠蔽し、信号回路や制御回路に「クリーンな」電源を供給します。例えば、オーディオ機器では、このように複数のコンデンサを使用して、電源ラインのハムノイズが信号回路に入る前に分流します。コンデンサは直流電源の局所的な予備電源として機能し、電源からの交流電流をバイパスします。これは、カーオーディオ用途で、コンデンサが鉛蓄電池へのリード線のインダクタンスと抵抗を補償する場合に使用されます。

力率改善

電力配電において、コンデンサは力率改善のために使用されます。このようなコンデンサは、通常、3つのコンデンサが三相負荷として接続された状態で提供されます。これらのコンデンサの値は通常、ファラッドではなく、無効電力（VAR）で表されます。その目的は、電動機や送電線などの機器からの誘導性負荷を打ち消し、負荷がほとんど抵抗性であるように見せることです。個々の電動機やランプの負荷に力率改善用のコンデンサが取り付けられている場合もあれば、より大きなコンデンサセット（通常は自動切替装置付き）が建物内の負荷センターや大規模な電力変電所に設置されている場合もあります。

単相かご形モータでは、モータハウジング内の一次巻線は回転子の回転運動を開始させる能力はありませんが、回転運動を維持する能力はあります。モータを始動させるには、二次「始動」巻線に直列に接続された無極性始動コンデンサを使用して、正弦波電流にリードを導入します。二次（始動）巻線を一次（運転）巻線に対してある角度に配置すると、回転磁界が生成されます。回転磁界の力は一定ではありませんが、回転子を回転させるには十分です。回転子が運転速度に近づくと、遠心スイッチ（または主巻線と直列に接続された電流感知リレー）がコンデンサを切り離します。始動コンデンサは通常、モータハウジングの側面に取り付けられます。これらはコンデンサ始動モータと呼ばれ、比較的高い始動トルクを持ちます。通常、分割相モータの最大4倍の始動トルクを持ち、コンプレッサー、高圧洗浄機、および高い始動トルクを必要とするあらゆる小型機器などの用途に使用されます。

コンデンサ駆動誘導電動機は、第2巻線と直列に位相シフトコンデンサが永久的に接続されている。この電動機は、2相誘導電動機とよく似ている。

モーター始動用コンデンサは一般的に無極性の電解コンデンサであり、運転用コンデンサは従来型の紙またはプラスチックフィルム誘電体コンデンサである。

コンデンサに蓄えられたエネルギーは、 DRAMのようにバイナリ形式で、あるいはアナログサンプリングフィルタやCCDのようにアナログ形式で、情報を表現するために使用できます。コンデンサは、アナログ回路において、積分器やより複雑なフィルタの構成要素として、また負帰還ループの安定化にも使用されます。信号処理回路においても、電流信号を積分するためにコンデンサが使用されます。

ほとんどのコンデンサは、一定の物理構造を維持するように設計されています。しかし、様々な要因によってコンデンサの構造が変化する可能性があり、その結果生じる静電容量の変化を利用して、それらの要因を検出することができます。

誘電体を変更する

誘電体の特性を変化させる効果は、センシング目的で使用できます。露出した多孔質誘電体を持つコンデンサは、空気中の湿度を測定するために使用できます。コンデンサは、航空機の燃料レベルを正確に測定するために使用されます。燃料が一対のプレートをより多く覆うと、回路の静電容量が増加します。誘電体を圧縮すると、数十バールの圧力でコンデンサを十分に変化させることができ、圧力センサーとして使用できます。^{[ 84 ]}選択された、しかしそれ以外は標準的なポリマー誘電体コンデンサは、適合するガスまたは液体に浸すと、数百バールまでの非常に低コストの圧力センサーとして有効に機能します。

プレート間の距離を変更する

フレキシブルプレートを備えたコンデンサは、歪みや圧力の測定に使用できます。プロセス制御に使用される工業用圧力トランスミッタは、発振回路のコンデンサプレートを形成する圧力感知ダイヤフラムを使用しています。コンデンサはコンデンサーマイクロホンのセンサーとして使用され、一方のプレートが空気圧によって移動し、もう一方のプレートは固定位置になります。一部の加速度計は、チップ上にエッチングされたMEMSコンデンサを使用して、加速度ベクトルの大きさと方向を測定します。これらは、傾斜センサーで加速度の変化を検出したり、エアバッグ展開をトリガーするセンサーとして自由落下を検出したり、その他多くの用途で使用されます。一部の指紋センサーはコンデンサを使用しています。さらに、テルミン楽器では、手を動かすことでユーザーの手とアンテナ間の実効容量が変化するため、ユーザーは手を動かすことで音程を調整できます。

プレートの有効面積を変更する

静電容量式タッチスイッチは、多くの民生用電子機器に使用されています。

発振回路において、コンデンサはバネのような性質を持つことがあります。図の例では、コンデンサはNPNトランジスタのベースにおけるバイアス電圧に影響を与える役割を果たしています。分圧抵抗の抵抗値とコンデンサの静電容量値によって、発振周波数が制御されます。

発光コンデンサは、燐光を利用して発光する誘電体から作られています。導電板の一方が透明な材料でできている場合、発光は目に見えるようになります。発光コンデンサは、ノートパソコンのバックライトなどの用途で使用されるエレクトロルミネッセンスパネルの製造に用いられます。この場合、パネル全体が発光を目的としたコンデンサとして機能します。
