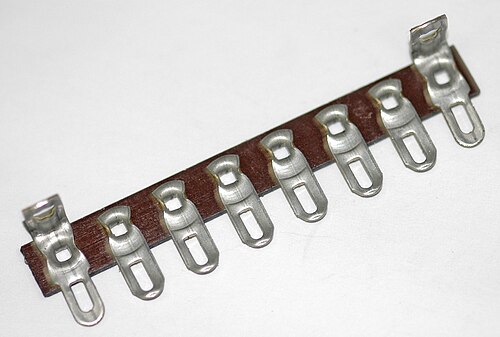

端子とは、部品、デバイス、またはネットワークからの導体が終端する点のことです。 [ 1 ]端子は、この終端にある電気コネクタを指す場合もあり、導体への再利用可能なインターフェースとして機能し、外部回路を接続できるポイントを作成します。 [ 2 ] [ 3 ]端子は、単に電線の端である場合もあれば、コネクタやファスナーが取り付けられている場合もあります。
ネットワーク解析において、端子とは、理論上ネットワークに接続できる点を意味し、必ずしも物理的な物体を指すわけではありません。この文脈では、特に古い文書では、極と呼ばれることもあります。回路図では、外部接続用の端子は中空の円で示されます。[ 4 ]これらは、回路内部に完全に位置するノードやジャンクションとは区別され、ノードやジャンクションは塗りつぶされた円で示されます。[ 5 ]
すべての電気化学セルには、アノードとカソード、または正極（+）と負極（-）と呼ばれる2 つの端子（電極）があります。多くの乾電池では、正極（カソード）は突き出た金属キャップで、負極（アノード）は平らな金属ディスクです。一般的なAA 電池のようなガルバニ電池では、電子は負極から正極に流れますが、従来の電流はこれとは逆です。[ 6 ]
