マイクロフォニックス、マイクロフォニー、またはマイクロフォニズム[1] [2] [3]は、電子機器内の特定の部品が機械的振動を不要な電気信号（ノイズ）に変換する現象を指します。この用語は、振動を電気信号に変換するように意図的に設計された マイクロフォンとの類似性から来ています。
説明
電子機器が真空管を使用して製造されていた頃、マイクロフォニックはしばしば深刻な設計上の問題であった。真空管内の帯電素子は機械的に振動し、素子間の距離を変え、コンデンサーマイクロフォンと同じように真空管に出入りする電荷の流れを生み出す。マイクロフォニックの影響を受けやすいシステムでは、オーディオフィードバックが発生し、揺れたりぶつかったりするとノイズが発生する可能性がある。これらの影響を最小限に抑えるため、一部の真空管はより厚い内部絶縁プレートとより多くのサポートを使用して製造され、[4]、真空管ソケットアセンブリは振動から分離するためにネジ穴に配置された小さなゴムグロメット によってショックマウントされることもあった。[2]

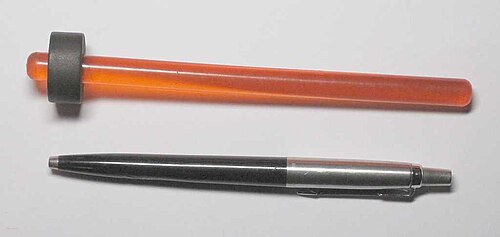

バルブハンマーまたはチューブハンマーと呼ばれる特殊な工具を使用して、マイクロフォニックの疑いのあるデバイスを動作中に安全に叩き、そのような叩き方で不快な音響効果が生じないかを確認することがありました。[1]
マイクロ波管の設計者は、クライストロンにおけるマイクロフォニックスを低減するためにさまざまな対策を講じました。チューニングが不可欠な場合、クライストロンのマイクロフォニックス耐性と得られる性能の間で妥協が図られました。[3]
固体電子機器(トランジスタ)の出現により、このマイクロフォニックの主要な発生源は排除されましたが、小さな発生源は依然として残っています。
高κコンデンサ（「Z5U」および「X7R」）に使用されるセラミックEIAクラス2誘電体は圧電性であり、セラミックまたは圧電マイクロフォンとまったく同じ方法で機械的振動を電圧に直接変換します。[ 5]柔らかい（機械的に柔軟な）誘電体材料を使用したフィルムコンデンサも、振動エネルギーがコンデンサのプレートを物理的に動かすため、マイクロフォニックになる可能性があります[要出典] 。同様に、空気を誘電体として使用する可変コンデンサは、プレートを動かす振動の影響を受けやすいです。ガラスを誘電体として使用するコンデンサは、非常に高価ですが、基本的に非マイクロフォニックにすることができます。
配線、ケーブル、さらにはプリント基板(PCB) でも、帯電した導体が動き回るとマイクロフォニック現象が発生する可能性があり、さまざまな材料が摩擦電荷 (静電気の一種) を発生して電子回路に結合する可能性があります。
電子シャーシをスピーカーと同じキャビネットに組み込んだギター アンプは、マイクロフォニックの影響を受けやすいです。ギター アンプのマイクロフォニック歪みは、ギター アンプの「特別な音」の一部として評価されることもありますが、真空管やその他のコンポーネントに欠陥があると、制御不能な正のフィードバックが発生することがあります。市販の真空管機械式ダンパーを使用すると、望ましくないマイクロフォニック関連の可聴歪みを軽減できることがよくあります。
この用語は、古いビデオカメラによく見られるビデオアーティファクトを説明するためにも使用されることがあります。画像を生成するために固体電荷結合素子(CCD) センサーが導入される前は、真空管がこの作業を行っていました。スタジオ内でロックバンドや銃声などの大きな音がすると、真空管が振動し、画像に特徴的な望ましくない水平方向の縞模様が発生します。[6]
この効果は、スピーカーと同じ部屋でレコード プレーヤーを操作した場合にも見られます。プレーヤーの構造によっては、音がレコード プレーヤーのダスト カバーやその他の機械部品に音響的に結合し、ピックアップ カートリッジにフィードバック ループを引き起こす可能性があります。
多くのインイヤーカナル型ヘッドホンは、ヘッドホンケーブルの動きによる振動が直接装着者の耳に伝わるため、マイクロフォニック現象が発生します。[7]
参照
参考文献
- ^ ab Valkó、Iván Péter [ハンガリー語] (1956). Acta Technica - ハンガリケ科学アカデミー。 Vol. 15. ハンガリー、ブダペスト：マジャル・トゥドマーニョス・アカデミア。 229–231ページ。2013 年 4 月 17 日に取得。
- ^ ab Korn, Granino Arthur; Korn, Theresa M. (1956). Electronic analog computers (dc analog computers) (2 ed.). McGraw-Hill . pp. 157, 248–249 . 2013-04-17閲覧。
- ^ ab La Plante, Roger A. (1956 年 7 月). 「非マイクロフォニック クライストロン」. エレクトロニクス. 第 29 巻. Philips Laboratories, Irvington-on-Hudson, NY, USA: McGraw-Hill Publishing Company . pp. 238, 241. 2013 年 4 月 17 日閲覧。
- ^ Tomer, Robert B. (1960 年 7 月). 「第 3 章: 主観的な障害: マイクロフォニック」。真空管を最大限に活用する(PDF)。Photofact Publication (初版、初版)。インディアナポリス、米国: Howard W. Sams & Co., Inc. pp. 48–50。LCCN 60-13843 . VTT-1。2019年 7 月 15 日のオリジナルから アーカイブ(PDF) 。2020年 1 月 31 日閲覧。[1]
- ^ Laps, Mark; Grace, Roy; Sloka, Bill; Prymak, John; Xu, Xilin; Pinceloup, Pascal; Gurav, Abhijit; Randall, Michael; Lessner, Philip; Tajuddin, Aziz (2007 年 3 月)。「マイクロフォニックと音響放射を低減するコンデンサ」(PDF)。CARTS 2007 シンポジウム議事録。アルバカーキ、ニューメキシコ州、米国: KEMET Electronics Corporation 、Electronic Components, Assemblies & Materials Association (ECA)、アーリントン、バージニア州。2019年 11 月 16 日のオリジナルからアーカイブ(PDF) 。2020年 1 月 31 日閲覧。（8ページ）
- ^ Demtschyna, Michael (2002). 「ビデオアーティファクト - マイクロフォニー」。Michael D's DVD。2019年6月11日時点のオリジナルよりアーカイブ。 2020年1月31日閲覧。
- ^ Frakes, Dan (2007-01-31). 「インイヤーカナル型ヘッドフォン入門」。Macworld . ヘッドセット. IDG . 2019-03-28時点のオリジナルよりアーカイブ。2020-01-31閲覧。
