クロスボウは、弾力性のある発射装置を使用する遠距離武器です。弾力性のある発射装置には、プロッドと呼ばれる弓のような部品が水平に取り付けられており、ティラーと呼ばれるメインフレームに取り付けられています。ティラーは、長銃のストックと同様に手で保持されます。クロスボウは、ボルトまたはクアレルと呼ばれる矢のような発射体を発射します。クロスボウを射撃する人は、クロスボウマン、アルバリスター、またはアルバリスト（12世紀に使用されたヨーロッパのクロスボウの変種であるアルバレストにちなんで）と呼ばれます。[1]
クロスボウと弓は同じ弾性発射原理を使用していますが、弓を使用する射手は、照準時間が限られているかまったくない状態で、素早く滑らかな動作で引いて射撃する必要がありますが、クロスボウの設計では、後で使用するために張ってコックできるため、照準に無制限の時間を費やすことができます。弓を射撃する場合、射手は、さまざまなテクニックを使用して弦と矢を持ち、腕と背中の筋肉で引き戻しながら、完全に引きを行う必要があります。その後、照準期間なしで本能的にすぐに射撃するか、照準を合わせている間そのフォームを維持します。どちらも、戦争に適した弓を使用してこれを行うにはある程度の体力が必要ですが、より軽い引き重量の狩猟用弓を使用すると簡単です。そのため、戦争で正確かつ継続的に使用するには、多くの練習が必要です。
クロスボウは、引き金を引いてコッキング機構を備え、一度弦を張って（射撃準備位置に）引き伸ばすと弦の張力を維持するため、これらの潜在的な問題を回避しており、これらの武器をコッキングした状態で持ち運ぶことができ、使用者は狙いを定める時間を持つことができる。また、これにより、使用者を支援する人が準備することも可能となり、他の使用者が装填して準備している間に、複数のクロスボウを次々に使用することができる。クロスボウは、いくつかの技術と装置を使用してコッキング位置に張られ、その一部は機械式であり、非常に高い引き重量を克服するために、ギアと滑車の配置（レバー、ベルトフック、滑車、巻き上げ機、クレーンキン）を採用している。[2]これらは、より優れた精度を達成し、あまり慣れていない訓練を受けた人員でも効果的に使用できるようにするが、たとえばイングランド人やステップの遊牧民の単純で複合的な戦弓では、何年もの訓練、実践、習熟が必要である。
クロスボウのこれらの利点は、次の射撃のためにクロスボウを再装填するのに必要な時間が長いことで多少相殺されます。高い引張重量を持つクロスボウは、非常に遅く、戦場で使うにはむしろ扱いにくい巨大な引張重量を克服するために、ギアと滑車の高度なシステムを必要とします。中世のクロスボウはまた、弓に比べて非常に大きな引張重量にもかかわらず、弦ロックからボルトのリリースポイントまでの射撃ストローク長が短く、鋼鉄の突き棒と重い弦の速度が遅いため、非常に非効率的でしたが、現代の材料とクロスボウの設計によりこれらの欠点は克服されています。
最も古いクロスボウは紀元前1千年紀、古代中国では紀元前7世紀、ギリシャでは紀元後1世紀に（ガストラフェテスとして）作られたと知られている。[3] [4]クロスボウは、秦の統一戦争や後の漢の北方遊牧民や西方諸国に対する遠征など、戦争における発射兵器の役割に大きな変化をもたらした。中世ヨーロッパのクロスボウは、「クロスボウ」自体を含め、多くの名前で呼ばれていた。これらの名前のほとんどは、外観は似ているが設計原理が異なる古代ギリシャのねじり攻城兵器である「バリスタ」という言葉に由来している。[5]
現代では、戦争の武器として弓やクロスボウは銃器に大きく取って代わられましたが、クロスボウは競技射撃や狩猟、比較的静かな射撃には今でも広く使用されています。 [6]
用語
クロスボウマンは、時にはアルバリスト、あるいは歴史的にはアルバリストと呼ばれることもあります。
矢、ボルト、クェレルはいずれもクロスボウの発射体を表すのに適切な用語であり[1] 、歴史的にはヴィールもそうであった。
ラスはプロッドとも呼ばれ、クロスボウの弓の部分です。WFピーターソンによると、プロッドは16世紀のクロスボウの武器のリストでロッドが誤訳された結果、19世紀に使われるようになりました。 [1]
ストック（現代の用語では銃器の同等の概念に由来）は弓を取り付ける木製の本体であるが、中世のティラーも使用される。[1]
ロックとは、弦、シア、トリガーレバー、ハウジングを含む解除機構を指します。[1]
工事
- ナット
- 弦
- 喧嘩
- トリガー
クロスボウは、本質的には、引いた弓弦を保持する機構と、弦を解放するために使用される トリガー機構を備えた細長いフレーム（ティラーまたはストックと呼ばれる）に取り付けられた弓です。
中国製垂直トリガーロック
中国製の引き金は、通常、中空の青銅製の筐体に収められた 3 つの鋳造 青銅部品で構成される機構でした。機構全体は、ティラー内の彫り込まれたスロットに落とされ、2 本の青銅製ロッドで固定されます。[1]ストリング キャッチ (ナット) は、ハウジングの上に突き出た背の高い直立した背骨があるため、「J」の形をしています。この背骨は、コッキング レバー (引かれたストリングをその上に押し付ける) と原始的なリア サイトの両方の機能を果たします。2 番目の部品によって張力に抗して固定されており、この部品は平らな「C」の形をしており、シアとして機能します。シアは、筐体の下に垂直に垂れ下がり、ノッチを介してシアをキャッチする 3 番目の部品、つまり実際のトリガー ブレードによって捕捉されているため、動くことはできません。3 つのトリガー部品間の 2 つのベアリング面はそれぞれ機械的利点を提供し、これにより、はるかに小さな引張重量で大きな引張重量を扱うことができます。射撃中、ユーザーは垂直ハンドルでクロスボウを目の高さに持ち、照準スパインを使用して仰角を合わせ、矢に沿って狙いを定める。これは現代のライフル兵がアイアンサイトを使って射撃する方法に似ている。トリガーブレードを引くと、ノッチがシアから外れてシアが下方に下がり、ナットが前方に回転して弓弦が解放される。
弩（ヌ） [クロスボウ]は、怒りのオーラを放つことからこう呼ばれる。その柄は人の腕に似ているので臂（ビ）と呼ばれる。弦を引っ掛ける部分は牙と呼ばれる。まさに歯のようだ。歯の周りの部分[つまり収納箱]は、規（グイ） [ラグナット]を囲んでいるので郭（グオ）[「城壁」]と呼ばれる。内側[および下]には懸刀[ 「吊り下げナイフ」、つまり引き金の刃]があり、見た目が懸刀に似ているのでこう呼ばれる。全体は機[ 「機械」または「機構」]と呼ばれ、織機と同じくらい巧妙である。[7]
— シミン

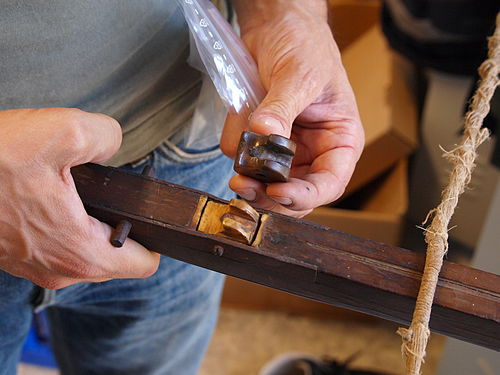

ヨーロッパ式ローリングナットロック
ヨーロッパで最初に設計された銃では、フレームの上面に横方向のスロットがあり、そこに弦が通されていた。この設計では、垂直のロッドをノッチの底部の穴から突き上げ、弦を押し出す。このロッドは通常、ティッカーと呼ばれる後ろ向きのレバーに垂直に取り付けられている。後期の設計では、弦を保持するためにナットと呼ばれる円筒形の回転爪が実装された。このナットには、ボルト用の垂直な中央スロットと、弦用の交差する軸方向スロットがあり、さらに内部トリガーが当たる下面またはスロットがある。また、通常は金属製の、何らかの強化用内部シアまたはトリガー面が付いていることもよくある。これらのローラーナットは、ストック全体のぴったりとした穴の中で自由に浮いていて、腱やその他の丈夫な紐で結ばれているか、金属製の車軸またはピンに取り付けられていた。ストックの側面にある木製、象牙製、金属製の取り外し可能なまたは一体型のプレートが、ナットを横方向に固定していた。ナットは枝角、骨、または金属で作られました。弓は、身体にほとんど負担をかけずに、しばらくは張った状態で射撃準備ができたため、クロスボウの射手は疲れることなく、より正確に狙いを定めることができました。
弓
中国のクロスボウは最初から複合材料で作られていました。[1]
10世紀から12世紀にかけてのヨーロッパのクロスボウでは、弓に木材が使用されていました。これはプロッドまたはラスとも呼ばれ、トネリコやイチイが使われる傾向がありました。[1]
複合弓は13世紀にヨーロッパで登場し始め、木材、角、腱などの異なる素材を接着し、動物の腱で結んで作られました。複数の層で作られたこれらの複合弓は、単純な木製の弓よりもはるかに強く、エネルギーを放出する効率も優れています。[1]
14世紀頃にヨーロッパで鋼鉄が広く利用できるようになると、鋼鉄製の棒が使われるようになった。[1]
伝統的に、棒はロープ、鞭紐、またはその他の丈夫な紐で台木に縛り付けられることが多かった。これはブライドルと呼ばれる。[1]
スパニングメカニズム
中国では、ウインチを使って要塞や荷馬車に取り付けた大型のクロスボウを射た。これは「床張クロスボウ」と呼ばれている。漢代（紀元前202年～紀元後9年、25年～220年）には手持ちのクロスボウにウインチが使われていた可能性があるが、その描写は1つしか知られていない。11世紀の中国の軍事書『武経宗瑶』にはウインチ機構を使ったクロスボウの種類が記されているが、これらが実際に手持ちのクロスボウだったのか、据え付けのクロスボウだったのかは不明である。[8]別の射法では、射手が地面に座り、脚、腰、背中、腕の筋肉を組み合わせて、はるかに重いクロスボウを振り回した。これは「腰張クロスボウ」と呼ばれていた。
中世には、中国とヨーロッパのクロスボウは両方ともベルトフックだけでなくあぶみも使用していました。[8] 13世紀には、ヨーロッパのクロスボウはウインチを使用するようになり、14世紀からはウインチプーリー、コードプーリー、ガッフル（ガッフルレバー、ヤギの足レバー、より珍しい内部レバーアクションメカニズムなど）、クレーンキン、さらにはネジなどのさまざまなスパニングメカニズムが使用されました。[1] [9]
-
ウインチ機構を使用してクロスボウを張る男性を描いた戦闘シーン。おそらくフレームに取り付けられている。漢王朝。 -
宋代の騎兵が鐙をつけてクロスボウを装備している -
15 世紀のクロスボウマンがベルトフックと滑車とともにあぶみを使用している -
半幅のクロスボウに取り付けられたヤギ足レバーの詳細なイラスト -
ほぼフルスパンのクロスボウに取り付けられたガッフレバーのイラスト。 -
-
ドイツの弾丸発射クロスボウの自己展開機構の内部機械図 -
20 世紀の巻き上げ機の滑車の描写 -
15 世紀のクロスボウマンがクレーンキン (ラック アンド ピニオン) を使用している -
鉄製のクレーンキン、南ドイツ、15 世紀後半
.jpg/500px-Eastern_Han_Battle_Scene_on_Brick_(9873154043).jpg)
.jpg/500px-The_Martyrdom_of_St_Sebastian_(detail).jpg)
.jpg/500px-Altarpiece_of_St_Sebastian_(detail).jpg)
バリエーション
最も小型のクロスボウはピストルクロスボウである。他には、クロスボウを取り付けたシンプルな長いストックがある。これらは腕の下から射撃できる。開発の次のステップは、後に銃器に使用される形状のストックであり、これにより狙いを定めやすくなった。アーバレストは重いクロスボウで、巻き上げ機で腱を引っ張る特別なシステムが必要だった。攻城戦では、要塞に岩などの大きな発射物を投げつけるためにクロスボウのサイズがさらに大きくなった。必要なクロスボウには、巨大なベースフレームと強力な巻き上げ機が必要だった。[10]
-

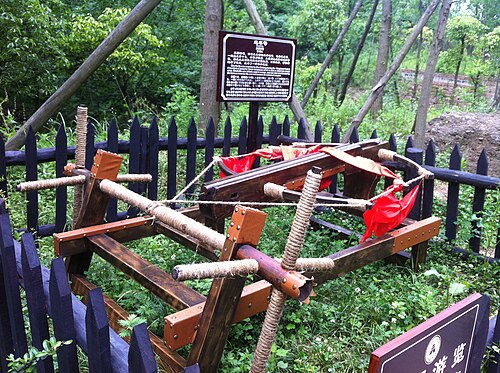

二連射クロスボウ、別名楚国連射クロスボウ（チュウゴヌ） -
マウント式ダブルボウクロスボウ -
マウントされた三連弓クロスボウ -
目に見えるナットやコッキング補助具のないマルチボルトクロスボウ -
-

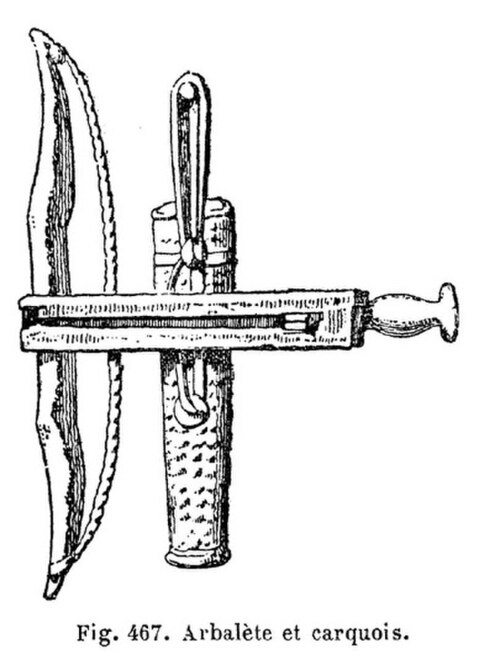

ガロ・ローマ時代のクロスボウ -
クロスボウを使用する騎兵のヨーロッパ最古の描写。カタロニア語の写本『黙示録の四騎士』より。1086年 -
1480 年頃の中世後期のクロスボウマン -
15 世紀のフランス兵士がアーバレストとパヴィーズを携行している -

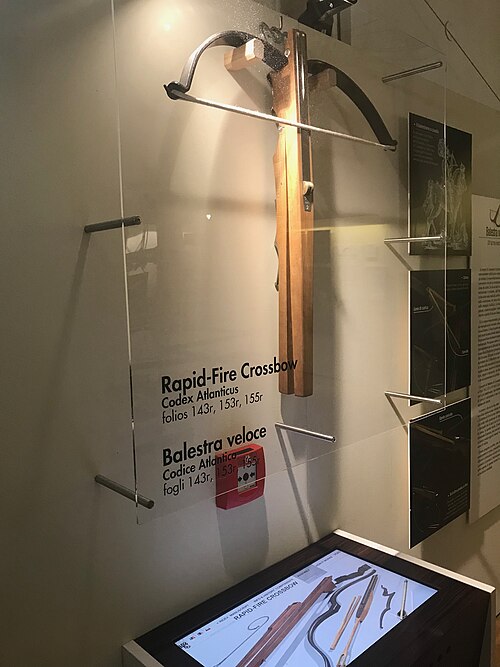

ミラノのレオナルドの世界展で展示されたレオナルド・ダ・ヴィンチの速射クロスボウの復元図 -
装甲馬に引かれた近世の四輪バリスタ（1552年） -
16 世紀フランスの騎馬クロスボウ兵 (クレーンクイニエ)。彼のクロスボウはラック アンド ピニオン式のクレーンで引かれており、乗馬中でも使用できます。 -
家庭でのレクリエーション射撃用のピストルクロスボウ。19世紀初頭にモルジュのフレデリック・シベールによって製作され、モルジュ軍事博物館に展示されています。 -
フランスのクロスボウ手榴弾投擲機Arbalète sauterelle ( 「バッタ クロスボウ」 ) タイプ A ディンフィ、1915 年頃
発射物
.jpg/500px-Han_Bronze_Arrows_&_Lead_Pellets_(9884175776).jpg)
クロスボウの矢のような発射体は、ボルトまたはクォレルと呼ばれます。これらは通常、矢よりもはるかに短いですが、数倍重い場合があります。ボルトには最大の運動エネルギーを達成するための最適な重量があり、これはクロスボウの強度と特性によって異なりますが、ほとんどのボルトは一般的な鎖帷子を貫通できます。クロスボウのボルトにはさまざまなヘッドを取り付けることができ、ロープや索具を切断するための鎌形のヘッドのものもありますが、今日最も一般的なのは、クォレルと呼ばれる4面のポイントです。生物学研究で使用される脂肪生検サンプルを収集するために、高度に特殊化されたタイプのボルトが使用されています。
矢の重さの比較的小さな違いでも、その飛行軌道と落下に大きな影響を与える可能性があります。[11]
弾丸発射型クロスボウは、弾丸または石を発射体として使用するように改造されたクロスボウです。
アクセサリー
古代中国のクロスボウには、鉄製の照準器として機能する金属製（青銅製または鋼製）の格子が付いていることが多かった。現代のクロスボウの照準器は、レッドドットサイトや望遠照準器など、現代の銃器の照準器と同様の技術を使用していることが多い。多くのクロスボウのスコープには、さまざまな距離での重力の大きな影響を補正するために、複数の十字線が付いている。ほとんどの場合、新しく購入したクロスボウは、正確な射撃のために照準を合わせる必要がある。[12]
クロスボウを射撃する際の音の主な原因は、さまざまな部品の振動です。クロスボウのサイレンサーは、弦や弓などの振動の大きい部分に複数の部品を配置して振動を抑え、ボルトが緩む音を抑えます。[13]
歴史
中国
考古学的証拠としては、紀元前650年頃の青銅鋳物で作られたクロスボウの錠前が 中国で見つかっている。[1]また、魯の首都であった山東省曲阜の第3号墓と第12号墓でも見つかっており、紀元前6世紀のものである。[14]紀元前5世紀半ばの青銅製のクロスボウの矢が、湖北省江陵県玉台山の楚の墓地で見つかっている。[15]その他の初期のクロスボウは、湖南省棧塘の第138号墓で発見されており、紀元前4世紀半ばのものである。[16] [17]これらの初期のクロスボウは、弾薬として球形のペレットを使用していた可能性がある。西漢の数学者で音楽理論家の景芳（紀元前78年 - 紀元前37年）は、丸いクロスボウの弾丸の形に月を例えた。[18]荘子にはクロスボウの弾丸についても言及されている。[19]
クロスボウについて言及している最も古い中国の文献は、墨子の信奉者による紀元前4世紀から3世紀の文書である。この文献では、春秋時代後期に相当する紀元前6世紀から5世紀の間に巨大なクロスボウが使用されたとされている。孫子の兵法（初登場は紀元前500年から紀元前300年の間[20]）では、それぞれ第5章と第12章でクロスボウの特徴と使用法について言及しており、[21]引き抜いたクロスボウを「力」に例えている。[22]『淮南子』では、湿地帯では表面が柔らかく、足でクロスボウを装備するのが難しいため、クロスボウを使用しないよう読者に助言している。[23]紀元前94年に完成した『史記』には、孫臏が紀元前342年の馬陵の戦いで弩兵の大隊を率いて龐攸を待ち伏せして破ったと記されている。[ 24 ]紀元後111年に完成した『漢書』には弩に関する2つの軍事論文が掲載されている。[25] [26]
複雑な青銅製の引き金機構を備えた手持ち式のクロスボウも、秦の始皇帝（在位紀元前221-210年）の墓の兵馬俑とともに発見されており、これはその後の漢王朝（紀元前202-220年）の標本に類似している。秦と漢の時代に記述されているクロスボウマンは練兵隊形を学び、中には戦車兵や騎兵部隊として乗った者もおり、漢王朝の著述家は匈奴や西域の都市国家に対する数々の戦いの勝利はクロスボウの一斉射撃によるものだとしている。[27]青銅製の引き金は、弓を引くと大量のエネルギーを弓の中に蓄えることができるが、引き金を引くと抵抗や反動がほとんどなく簡単に射撃できるように設計されていた。引き金ナットには長い垂直の背骨もあり、これは原始的な照準器のように使用して仰角を調整することができ、より長い距離での精密射撃を可能にした。秦漢時代のクロスボウもモジュラー設計の初期の例で、青銅製の引き金部品も比較的精密な公差で大量生産されたため、異なるクロスボウ間で部品の互換性がありました。あるクロスボウの引き金機構は、同じ仕様のティラースロットに差し込み、ダボピンで固定するだけで、別のクロスボウに取り付けることができます。一部のクロスボウの設計には、青銅製のバットプレートと引き金ガードが取り付けられていることも確認されています。
甘粛省と新疆ウイグル自治区に現存する目録から、漢王朝では弩が非常に好まれていたことは明らかである。例えば、ある文書には弓については2回しか触れられていないが、弩については30回触れられている。[23]弩は国家の武器庫で大量生産され、時が経つにつれて桑の木のストックや真鍮を使用するなど設計が改良されていった。 1068年の宋王朝の弩は140歩離れた木を貫くことができた。[28]弩は秦王朝の頃から5万本、漢の時代には数十万本も使われた。[29]ある権威者によると、弩は紀元前2世紀までに「漢軍の標準兵器に他ならない」ものになっていた。[30]漢民族の兵士は、初級クロスボウマンの資格を得るために、引張重量76kg（168ポンド）相当のクロスボウを装備する必要がありましたが、[1]少数のエリート部隊は、手足方式で引張重量340kg（750ポンド）を超えるクロスボウを装備する能力があったと言われています。[31] [32]
漢代以降、六朝時代には弩は人気を失ったが、唐代に緩やかに復活し、唐代には理想的な2万人の遠征軍に2,200人の弓兵と2,000人の弩兵が含まれていた。[33] 李景と李全は歩兵の20%に弩を装備するよう指示した。[34]
宋代には、クロスボウの軍事的使用が急増し、弓の2倍の数が使われることもあった。この時期に、装填を容易にするために鐙が追加された。宋政府はクロスボウの一般使用を制限しようとし、防具とクロスボウの両方を民間人が所有できないようにする方法を模索した。[35]特定の種類のクロスボウが禁止されていたにもかかわらず、狩猟用武器と娯楽の両方として、この武器は民間での使用が急増した。「裕福な家庭のロマンチックな若者や、特にやることがない人々」は、時間を過ごす方法としてクロスボウ射撃クラブを結成した。[36]
軍用クロスボウは、踏み込み、つまり基本的には弓の支柱に足を置き、腕と背筋を使って弓を引くことで武装していた。宋代には、弓を引きやすくし、弓へのダメージを軽減するために鐙が追加された。また、腰に付けたベルトの爪で弓を引くこともできたが、これは他の大型クロスボウと同様に横になって行うものだった。ウインチによる引きは、以下に示すように大型のマウント式クロスボウで使用されていたが、中国の手持ち式クロスボウで使用されたという証拠は乏しい。[8]
東南アジア
紀元前3世紀頃、オウラック（現在のベトナム北部）と（現在の中国南部）の安祖王は、曹魯（または曹統）という男にクロスボウの製作を依頼し、それを「超自然的に光る金の爪の聖なるクロスボウ」 （nỏ thần）と名付けました。これは一撃で300人を殺すことができました。[37] [38]歴史家キース・テイラーによると、クロスボウとその言葉は、紀元前4世紀頃に南部のオーストロアジア人から中国に伝わったようです。 [38]しかし、これは紀元前600年代の古代中国の周王朝の墓でクロスボウの錠が発見されたことと矛盾しています。 [1]
西暦315年、ヌー・ウェンはチャム族に要塞の建設方法とクロスボウの使い方を教えた。チャム族は後に少なくとも一度は中国人にクロスボウを贈った。[35]
複数の突起を持つクロスボウの技術は中国からチャンパ王国に伝わり、チャンパ王国は1177年にクメール王国のアンコールを侵略した際に使用した。 [39]チャンパ王国がアンコールを略奪したとき、彼らは中国の攻城兵器クロスボウを使用した。[40] [41]中国人は1171年にチャム族にクロスボウと騎馬弓術の使い方を教えた。[42]クメール族には象に騎乗した二連弓のクロスボウもあったが、ミシェル・ジャック＝エルゴアルシュはそれがジャヤーヴァルマン7世の軍隊にいたチャム族の傭兵の一部ではないかと示唆している。[43]
ベトナム中部高原の原住民である山岳民族も、狩猟の道具として、また後にベトナム戦争中にベトコンに対する効果的な武器としてクロスボウを使用していたことが知られている。 [44]クロスボウで武装した山岳民族の戦闘員はベトナムで活動する米軍特殊部隊にとって非常に貴重な資産であることが判明し、グリーンベレーが山岳民族のクロスボウ兵を攻撃チームに組み込むことは珍しくなかった。[45]
古代ギリシャ
ヨーロッパで最初のクロスボウのような武器は、おそらく紀元前5世紀後半、古代ギリシャのクロスボウであるガストラフェテスが登場したときに現れた。名前は「腹の弓」を意味し、[46]ストックの一方の端にある凹状の引き抜きレストを操作者の腹部に当て、トリガーに弦を取り付けてボルトを装填する前に、それを押すとスライダーを引き出すことができた。これにより、ギリシャの弓よりも多くのエネルギーを蓄えることができていた。[47]この装置は、ギリシャの作家アレクサンドリアのヘロンが著書「カタパルト製作について」で説明しており、同国の技術者であるクテシビオス（紀元前285-222年活躍）の以前の記述を参考にしている。ヘロンによると、ガストラフェテスは後のカタパルトの先駆けであり、その発明は紀元前399年より前の不明な時期に当たる。[48]ガストラフェテスは、下部と上部に分かれたストックに取り付けられたクロスボウであった。下部は船首に固定されたケースで、上部はケースと同じ寸法のスライダーでした。[46]これは紀元前397年のモティア包囲戦で使用されました。これはシチリア島の重要なカルタゴの要塞であり、1世紀にアレクサンドリアのヘロンが著書「ベロポエイカ」で説明しています。[49]
クロスボウの射出装置であるオキシベレスは、紀元前375年[50]から、張力クロスボウ機構に代わってねじり原理が採用された紀元前340年頃まで使用されていた。[51]紀元前338年頃の大型のバリスタや小型のスコルピオなどの他の矢を射出する装置はねじり カタパルトであり、クロスボウとは見なされていない。[52] [53] [54]矢を射出する装置（カタペルタイ）は、紀元前350年頃に書かれた攻城兵器に関する論文の中でアイネイアース・タクティコスによって簡単に言及されている。 [52]紀元前330年から329年までのアテネの目録には、ヘッドとフライトを備えたカタパルトのボルトが含まれている。[54]矢を射出する装置が稼働していたことは、紀元前340年のフィリッポス2世によるトラキアのペリントスの包囲戦で報告されている。 [55]同時に、ギリシャの要塞には、アイゴステナのように対人矢射手を収容するためと思われる、上部にシャッター付きの窓がある高い塔が建てられるようになりました。[56]
古代ローマ
4世紀後半の著述家ウェゲティウスは著書『軍事論』の中で、弓兵や砲兵と共に活動するアルキュバリスタリ（クロスボウ兵）について述べている。 [1]しかし、アルキュバリスタがクロスボウであったか、ねじり動力の武器であったかについては議論がある。アルキュバリスタがクロスボウであったという考えは、ウェゲティウスがアルキュバリスタとねじり動力のマヌバリスタを別々に言及していることによる。したがって、アルキュバリスタがマヌバリスタと似ていなかった場合、それはクロスボウであった可能性がある。ウェゲティウスによると、これらはよく知られた武器であったため、彼は詳細には説明しなかった。ジョセフ・ニーダムはローマのクロスボウ兵の存在に反対している。[57]
文献の面では、軍事史家ウェゲティウス (fl. + 386) が「マヌバリスタ」と「アルクバリスタ」について軽く触れている程度しかなく、ウェゲティウスは、これらはあまりにもよく知られているため、記述を控えなければならないと述べている。当時の他の著者はこれらについてまったく言及していないため、彼の決定は非常に残念である。おそらく最も妥当な推測は、クロスボウは主にヨーロッパ古代後期に狩猟用の武器として知られ、ウェゲティウスがたまたま知り合いだったテオドシウス 1 世の軍隊の特定の部隊でのみ局地的に使用されたというものである。[57]
— ジョセフ・ニーダム
一方、アリアノスが紀元136年頃に著した『戦術論』にも「弓からではなく機械から発射された矢」について触れられており、この機械は全速力で疾走する馬上で使用されたとされている。これはクロスボウであったと推定される。[1]
ローマ時代のアルキュバリスタに関する唯一の絵画的証拠は、狩猟シーンを描いたローマ時代のガリアの彫刻レリーフである。これらはギリシャや中国のクロスボウと見た目は似ているが、どのような発射機構が使われていたかは不明である。考古学的証拠は、中世ヨーロッパのローリングナット機構に類似していたことを示唆している。[1]
中世ヨーロッパ
5世紀から10世紀にかけてのヨーロッパでは、クロスボウに関する記述はほとんど見当たりません。しかし、中世初期のスコットランド（6世紀から9世紀）のピクト人の石碑4つ（セント・ヴィジェアン1号、グレンファーネス、シャンドウィック、メイグル）には、狩猟用の武器としてのクロスボウの描写があります。[58]
クロスボウは947年のサンリス包囲戦でフランスの武器として再び登場し、984年のヴェルダン包囲戦でも再び登場した。[59]クロスボウは1066年のヘイスティングスの戦いで使用され、12世紀までには一般的な戦場の武器となった。[60]現存するヨーロッパ最古のクロスボウの遺跡はパラドル湖で発見され、11世紀のものである。[1]
12世紀には、多くのヨーロッパの軍隊でクロスボウが手弓に取って代わったが、イングランドではロングボウの方が人気があった。後のクロスボウ（アーバレストと呼ばれることもある）は、すべて鋼鉄の突起を使い、ロングボウに近い（時にはロングボウを上回る）威力を発揮できたが、製造コストが高く、非常に重い弓を引くためにクレーンやウィンドラスなどの機械装置の助けを必要としたため、再装填に時間がかかった。通常、クロスボウは1分間に2発しか発射できなかったが、熟練した射手なら12発以上発射でき、敵の攻撃から射手を守るためにパヴィス（盾）の使用が必要になることが多かった。 [61]農具で作られた長柄武器とともに、クロスボウもタボリ人などの反乱農民が好んで使用した武器であった。ジェノヴァのクロスボウ兵は中世ヨーロッパ全土で雇われた有名な傭兵であり、クロスボウは船舶の対人防衛においても重要な役割を果たした。[62]
戦争において、クロスボウは最終的に火薬兵器に取って代わられた。初期の手持ち式大砲は同時代のクロスボウよりも発射速度が遅く、精度もはるかに悪かったが、火縄銃（15世紀中期から後半にかけて普及）はクロスボウと同等の発射速度を持ちながら、はるかに強力であった。1503年のチェリニョーラの戦いでは、主に火縄銃の使用によりスペインが勝利したが、これは手持ちの火器を使用して大規模な戦いに勝利した初めての事例となった。後に、同様の競合戦術として、火縄銃兵またはマスケット銃兵が槍兵と隊列を組み、ピストルやカービン銃を発射する騎兵と戦うこととなった。1525年までに軍用クロスボウは戦場ではほぼ火器に取って代わられていたが、スポーツ用のクロスボウは様々な形で18世紀までヨーロッパで人気の狩猟用武器であり続けた。[63]ドイツの都市での射撃競技の記録によると、15世紀後半のクロスボウの精度は現代の拳銃に匹敵します。[64] クロスボウは16世紀の残りの期間を通じて不定期に使用されました。たとえば、マリア・ピタの夫は1589年にイギリス艦隊のクロスボウマンによって殺されました。
イスラム世界
14世紀以前のイスラム文献にはクロスボウに関する記述はない。アラブ人は一般的にクロスボウを嫌っており、外国の武器とみなしていた。彼らはクロスボウをqaus al-rijl（足で引く弓）、qaus al-zanbūrak（ボルト弓）、qaus al-faranjīyah（フランク弓）と呼んでいた。イスラム教徒もクロスボウを持っていたが、東方タイプと西方タイプに分かれているようだ。スペインのイスラム教徒は典型的なヨーロッパ式の引き金を使用していたが、東方イスラム教徒のクロスボウはより複雑な引き金機構を備えていた。[65]
マムルーク騎兵はクロスボウを使用していた。[1]
他の場所とその後
大弓は7世紀（飛鳥時代）に初めて登場した日本の古代の大砲である。 [66]日本の記録によると、大弓は同時代に使用されていた手持ちのクロスボウとは異なっていた。7世紀の資料からの引用は、大弓が一度に複数の矢を発射できた可能性があることを示唆しているようである。「大弓を並べて無作為に発射すると、矢が雨のように降り注いだ」。[66] 9世紀の日本の職人である島木布人（しまきのふびと）は、中国人が使用した武器のバージョンを改良したと主張した。彼のバージョンは回転して複数の方向に発射物を発射することができた。[67] [68]大弓が最後に使用された記録は1189年である。[66]
西アフリカと中央アフリカでは、[69]クロスボウは偵察武器や狩猟に使用され、アフリカ人奴隷がこの技術をアメリカの原住民に持ち込んだ。[70]アメリカ南部では、経済的困難や孤立のために銃や火薬が手に入らなかったときに、クロスボウは狩猟や戦争に使用された。 [ 70]北アメリカ北部では、軽量の狩猟用クロスボウは伝統的にイヌイットによって使用されていた。[71] [非三次資料が必要]これらはアフリカ由来のクロスボウと技術的に類似しているが、影響の経路が異なっている。
ヨーロッパの戦場でクロスボウが銃器に取って代わられた後も、スペインの征服者たちはアメリカ大陸でクロスボウを使い続けた。1570年代になってようやく、アメリカ大陸のスペイン人の間で銃器が完全に優勢になった。[72]
第一次世界大戦では、フランスとイギリスがクロスボウに似たソートレル（フランス語でバッタの意味）を使用した。これはリーチ・トレンチ・カタパルトよりも軽量で持ち運びが簡単だったが、威力は劣っていた。重量は24kg（53ポンド）で、F1手榴弾またはミルズ爆弾を110～140メートル（120～150ヤード）投げることができた。[73]ソートレルはイギリス軍でリーチ・カタパルトに取って代わり、1916年に2インチ中型トレンチ迫撃砲とストークス迫撃砲に置き換えられた。[74]戦争初期には、フランス軍とドイツ軍の両方で手榴弾を発射するために実際のクロスボウが少数配備された。[75]
第二次世界大戦中、連合国は暗殺や秘密作戦のためにさまざまなクロスボウを開発したが、実際に戦場で使用されたものはなかったようだ。[76]少数のクロスボウがオーストラリア軍によって製造され、ニューギニア作戦で使用された。[76]
現代の使用
狩猟、レジャー、科学

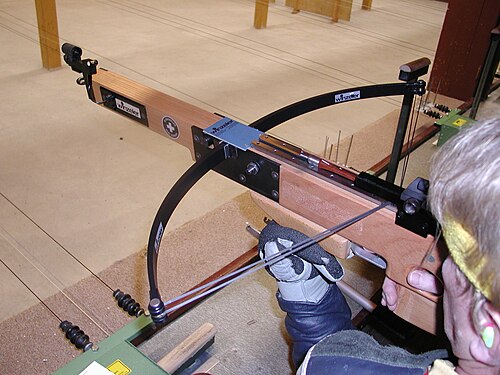

クロスボウは、現代のアーチェリーにおける射撃スポーツや弓狩り、科学研究における脂肪の生体組織サンプル採取に使用されています。カナダなどの一部の国では、クロスボウは銃器よりも規制が緩いため、狩猟に人気があります。管轄区域によっては、弓とクロスボウのみのシーズンを設けています。[77]
-

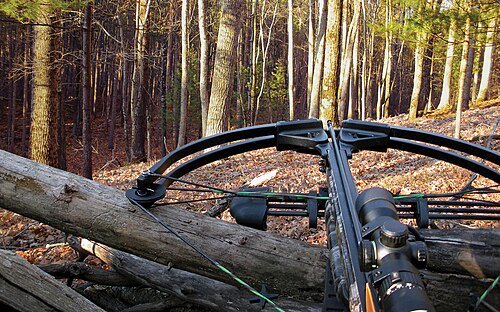

現代の狩猟用クロスボウ -
NOAA船の船首波の中を泳ぐイルカから組織サンプルを採取する水産学者 -
軍隊と準軍事組織
クロスボウはもはや戦闘には使われていないが、一部の軍事用途では依然として使用されている。例えば、ペルーの兵士がクロスボウとロープを装備し、困難な地形でジップラインを設置している日付不明の写真がある。[78]ブラジルでは、CIGS（ジャングル戦闘訓練センター）でも兵士にクロスボウの使用訓練を行っている。[79]
米国では、SAAインターナショナル社が、中東戦域向けに設計された他の地雷対策ソリューションの1つとして、米軍の分類による発射式グラップネルフック（LGH）の200 J（150 ft⋅lbf）クロスボウ発射バージョンを製造している。これはカンボジアとボスニアで効果的であると評価された。[80]これは、最大50メートル（55ヤード）離れた場所にあるトリップワイヤー起爆式地雷やブービートラップを探知して起爆するために使用される。この概念は、もともとライフルから発射されたLGHデバイスに似ており、プラスチック製の回収ラインが取り付けられている。[81]このラインは最大20回再利用可能で、使用者を露出させることなく巻き戻すことができる。このデバイスは、騒音規律が重要な戦術的状況で特に役立ちます。[82]
ヨーロッパでは、バーネット・インターナショナルがセルビア軍にクロスボウを販売しており、ガーディアン紙によると、このクロスボウは後にコソボ戦争中にコソボ南西部のペツとジャコヴィツァ地域でコソボ解放軍に対する「待ち伏せ攻撃や対狙撃兵器」として使用された。 [83]ホワイトホールは調査を開始したが、貿易産業省はクロスボウは「軍のリストに載っていない」ため輸出規制の対象外であると断定した。ジェーンズ・ディフェンス・パブリケーションズのポール・ビーバーは「クロスボウはサイレントキラーであるだけでなく、心理的影響も持つ」とコメントした。2008年2月15日、セルビア国防相ドラガン・スタノヴァツが、ベオグラードの南200キロにあるニシュで行われたセルビア軍特殊部隊の公開演習中にバーネットのクロスボウをテストしているところを撮影された。[84]ギリシャとトルコの特殊部隊もクロスボウを使用し続けている。[85] [86]スペインのグリーンベレーは現在でもクロスボウを使用している。[87]
アジアでは、人民武装警察と人民解放軍の特殊部隊で ある雪豹コマンド部隊を含む一部の中国軍がクロスボウを使用している。その理由の1つは、クロスボウが爆発物の運搬者を爆発の危険なしに阻止できることである。[88] 2009年7月の新疆暴動 の際、クロスボウは暴徒を鎮圧するために治安部隊によって使用された。[89]インド海軍の海兵隊コマンド部隊は、1980年代後半まで、サプレッサー付き拳銃の代替として、シアン化物ボルトを備えたクロスボウを装備していた。[90]
従来の弓との比較
クロスボウを使えば、射手は弓で扱える力をはるかに超える引力を放つことができる。さらに、クロスボウは張力を無期限に保持できるが、最も強いロングボウマンでさえ、引いた弓を保持できるのは短時間だけである。クロスボウは使いやすいため、ほとんど訓練をしなくても効果的に使用できるが、他の種類の弓では正確に射撃するにははるかに多くの技術が必要である。[91]欠点は、弓に比べて重く、再装填が面倒で、射撃速度が遅く、加速システムの効率が低いことであるが、弾性ヒステリシスが減少するため、クロスボウはより正確な武器となる。
中世ヨーロッパのクロスボウは弓よりも引きの長さがずっと短かったため、同じエネルギーを発射物に伝えるには、クロスボウの引き重量をずっと高くする必要がありました。
高速で手繰り寄せたレプリカクロスボウとロングボウを直接比較すると、射撃率は6:10 [92]、同等の武器では30秒以内で4:9であることが示されています。[93]
立法
今日、クロスボウは、致死的な使用の可能性と、銃器および弓の両方との類似性のため、複雑な法的地位を持つことがよくあります。一部の管轄区域ではクロスボウを銃器と同じように扱っていますが、他の多くの管轄区域ではクロスボウの所有にいかなる種類の免許も必要としません。狩猟にクロスボウを使用することの合法性は、管轄区域によって大きく異なります。
