スパイク（ミサイル）

再利用可能なコマンド＆発射ユニット（CLU）、バッテリー、三脚、および熱画像照準器は、スパイクミサイルファミリーのMRバージョンとLRバージョンの両方に共通で、それぞれ5 kg（11 lb）、1 kg（2.2 lb）、2.8 kg（6.2 lb）、および4 kg（8.8 lb）の重量である。^{[ 7 ]}

これらは、LR2およびER2バリアントの新しいバリアントに使用されます。^{[ 16 ]}

スパイクミサイルを搭載したすべての砲塔で使用される発射システム。スパイクLR、ER、NLOS、および近代化された派生型は、これらのシステムで使用できます。^{[ 16 ]}

この兵器の短距離バージョンは、歩兵に大型のSpike MRと無誘導ロケットの中間の誘導ミサイルを提供するために2012年に発表されました。^{[ 17 ]}このミサイルは、小隊レベルで使用するための9.8 kg (22 lb)の使い捨て弾薬で、重量は8 kg (18 lb)です。最小射程は50 m (160 ft)、最大射程は1.5 km (0.93 mi)です。Spike MR/LR/ERバージョンのジンバル式シーカーとは異なり、硬首非冷却電気光学赤外線シーカーと高度なトラッカーを備えています。 ^{[ 18 ]} Spike SRは、別途照準器を必要とせず、ミサイルの先端に取り付けられた低コストのサーマルカメラと誘導電子機器を使用して、発射装置に統合されたディスプレイを介してこの機能を提供し、発射までターゲットを表示します。^{[ 19 ]}弾頭は、爆発破片効果を持つ多目的タンデム成形炸薬弾頭^{[ 17 ]} 、またはMATADORの対構造物弾頭から派生した新しい貫通爆発破片（PBF）バリアントのいずれかであり、都市環境における機動部隊が致命的な爆発効果で敵の遮蔽物や構造物を突破できるように装備する。 ^{[ 18 ]} 2016年5月、ラファエルは最初の輸出顧客へのSpike SRの納入を完了した。^{[ 20 ]}後にシンガポール軍であることが明らかになり、カール・グスタフM2の後継として導入された。^{[ 21 ]}

中距離バージョン（イスラエルでの呼称：NT-Gil）。ミサイルの重量は14kg （31ポンド）、最小射程は200m、最大射程は2,500m （1.6マイル）です。歩兵と特殊部隊で使用されています。^{[ 22 ]}

長距離バージョン（イスラエルでの呼称：NT-Spike）。ミサイルの重量は14 kg（31 lb）、システム全体の重量は45 kg（99 lb）未満です。^{[ 23 ]}最大射程は4,000 m（2.5 mi）で、歩兵や軽戦闘車両で使用されます。飛行中にオペレーターとの間で光ファイバー通信が追加されます。^{[ 24 ]}報告されている装甲貫通能力は、圧延均質装甲（RHA）の700 mm（28 in）以上です。^{[ 25 ]}また、ガザ国境沿いのSentry Tech遠隔操作兵器ステーションにも配備されています。^{[ 26 ]} 2014年初頭、ラファエル社はSpike LRの射程を5.5 km（3.4 mi）に延長し、既存の発射プラットフォームでの汎用性を高め、軽ヘリコプターなどの新しいプラットフォームでも使用できるようにしたことを明らかにしました。^{[ 27 ]}

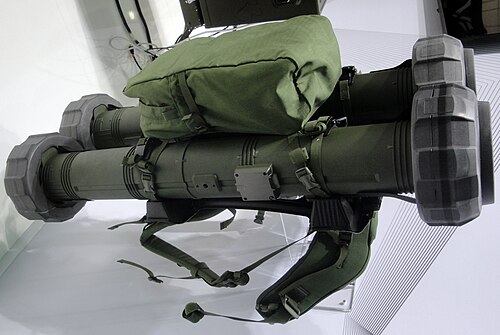

初代Spike LRの次世代モデルが本格的な開発段階にあり、2018年末までに運用開始予定である。スパイクLR2（イスラエルでの呼称：ギル2、גיל 2）は、ミサイル重量が13kg （29ポンド）に、システム全体の重量が25kgに削減され、地上での射程が5.5km （3.4マイル） 、 RFデータリンクを使用したヘリコプターからの射程が10km （6.2マイル）に増加しています。^{[ 28 ]}弾頭オプションとして、装甲貫通力が30%向上したタンデムHEAT弾頭、または衝撃または貫通起爆信管を選択できる多目的爆破弾頭、人工知能機能を備えたスマートターゲットトラッカーを備えた非冷却IRセンサーを含む新しいシーカー、サードパーティターゲット割り当て用の慣性計測ユニットを使用してグリッドターゲット座標で発射する機能、および従来の発射装置との互換性があります。このミサイルは、最大70度の高角度のターゲットに命中できるカウンターアクティブ防御システム（CAPS）機能を備えて設計されています。 ^{[ 16 ] [ 29 ] [ 30 ]} 2017年10月にイスラエル国防軍（IDF）によって初めて発注された。^{[ 31 ]}

射程延長型または超長距離型の兵器（イスラエルでの呼称：NT-DandyまたはNT-D）。最小射程は400m、最大射程は8,000m （5.0マイル）である。^{[ 32 ]}他のシステムよりも直径が大きく、重量も重く、通常は車両に搭載される。歩兵、軽戦闘車両（LCV）、ヘリコプターで使用される。フィンランド海軍の沿岸猟兵とフィリピン海軍の多目的攻撃艇Mk.IIIも、対艦任務でこのバージョンを運用している。ミサイルの重量は34kg （74ポンド15オンス）、発射機は車両発射型と空中発射型でそれぞれ30kg （66ポンド）と55kg （121ポンド）である。貫通力はRHAで約1,000mm （39インチ）である。 ^{[ 25 ]}

Spike ERの海上バージョンで、公称射程は最大10キロメートル（5.4海里）で、電気光学誘導システムを搭載している。デッキランチャーにはミサイルを4発搭載できる。^{[ 33 ]}

2018年8月、ラファエル社はスパイクER2と呼ばれるミサイルの改良型の開発を発表した。重量、機体、表面形状、推進装置はそのままだが、双方向RFデータリンクを導入することで、ヘリコプターからのリアルタイム制御範囲を16km（9.9マイル）まで拡大している。また、光ファイバーリンクを拡張することで、陸上および海上プラットフォームからの射程を10km（6.2マイル）まで拡大している。^{[ 34 ]}

「非視線型」は、この兵器の超長距離バージョン（イスラエルでの呼称：タムズ、תמוז）で、最大射程は32km （20マイル）とされている。他のスパイク派生型よりもかなり大型で、総重量は約70kg （150ポンド）である。地上またはヘリコプターから発射できる。ヨム・キプール戦争で得られた教訓に基づき開発されたもので、同戦争では高精度誘導戦術地対地戦場ミサイルの必要性が明らかになった。最初の派生型は1981年にペレミサイル運搬車とともにイスラエル国防軍（IDF）に配備されたが、その存在は2011年まで一般には明らかにされなかった。^{[ 35 ] [ 36 ] [ 37 ]}スパイクNLOSは他のスパイクバージョンと同様に光ファイバーリンクを使用するが、8kmまでしか使用できず、それ以降は無線データリンクを使用してコマンド誘導を行う。^{[ 38 ]}

2011年には、イラクでの反乱軍の攻撃増加に直面したイギリス陸軍が、対迫撃砲射撃用に急遽ミサイルを装備したという異例の措置も明らかになった。このミサイルは、イスラエル国防軍の在庫から直接調達された。2007年からNLOSの3つの派生型が調達された。合計600発のミサイルが取得され、内訳は2007年に光学カメラ搭載のNLOS Mk.2が200発、夜間作戦用に2008年に熱画像搭載のNLOS Mk.4が200発（NLOS Mk.2と合わせてEXACTOR-1と呼ばれた）、2009年にはデュアルカメラ搭載のNLOS Mk.5（EXACTOR-2）が200発で続いた。NLOS Mk.5は翼を備え、飛行速度は遅いが機動性が向上し、以前のバージョンの対装甲弾頭が多目的弾頭に置き換えられた。^{[ 39 ]}運用上の安全性を確保するため、イギリス軍では「EXACTORミサイル」というコードネームが割り当てられ、当初はリースしたM113装甲兵員輸送車の上部に搭載されたランチャーに搭載されていた。NLOS Mk.2は速度が速すぎて制御が難しく、M113は砂漠で過熱し、カメラの解像度も低く、同時代のものと比べて劣っていたため、性能は悪かった。^{[ 40 ]}そこでイギリスは、イギリス軍ではEXACTOR 2として知られるNLOS Mk.5の開発に資金を提供し、M113装甲兵員輸送車を、360度回転する砲塔に4発のミサイルを搭載したSPARCと呼ばれる牽引式トレーラーに置き換え、最大500m離れた場所から遠隔操作できるようにした。^{[ 41 ]} 2010年に砲台がイラクからアフガニスタンに移管された際に、非標準のM113装甲兵員輸送車は完全に廃止された。^{[ 42 ] [ 43 ]}

2011年9月6日に締結された契約で、韓国政府はスパイクNLOS Mk.5ミサイルを何発か購入することに合意した。^{[ 44 ] [ 45 ]}

ラファエル社は、既存のEO-IR/CCDシーカーにセミアクティブレーザー（SAL）機能を追加し、さまざまな対装甲弾頭、爆風貫通弾頭、高性能破片弾頭を開発することで、ミサイルの汎用性を拡大する取り組みを進めている。^{[ 27 ]}

2020年、米陸軍はアパッチヘリコプターに搭載するスパイクNLOSミサイルを調達する意向を発表した。^{[ 46 ]} 2021年3月には、AH-64Eが32km ​​（20マイル）離れた目標にスパイクNLOSを発射し、直撃した試験が行われた。^{[ 47 ]}

2022年6月、ラファエル社は、射程が50キロメートル（31マイル）に延長され、一度に最大4発のミサイルを発射できる斉射機能と、発射後に別のプラットフォームに制御を引き継ぐ機能を備えた第6世代のSpike NLOSを発表した。また、攻撃の重要な目標を優先できる目標画像取得機能も備えており、Heron-TPクラスの戦略無人航空機に搭載できる。^{[ 48 ] [ 49 ]}

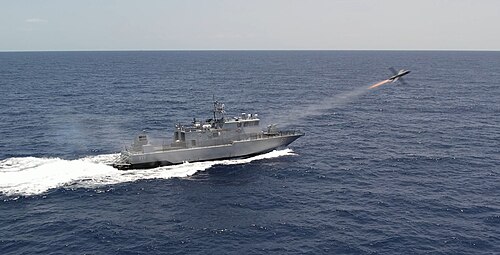

イスラエル海軍は、Spike NLOSの海上バージョンを使用しており、公称射程は最大32キロメートル（17海里）で、デュアルパッシブ電気光学誘導システムと画像処理機能を備えた赤外線イメージングカメラを装備しています。デッキランチャーは8発または4発のミサイルに対応しています。^{[ 50 ] [ 51 ]}

2009年9月2日、第3回ラトルン年次陸上戦会議で開催されたIDFの展示会で、イスラエル国防軍はミニスパイク対人誘導兵器（APGW）を発表した。^{[ 52 ] [ 53 ]}ラファエル社は、このミサイルはスパイクLRのわずか3分の1のコストと重量である4kg （8.8ポンド）で、スパイクSRと比較して1.3～1.5km （0.81～0.93マイル）の交戦距離を提供すると主張した。これは、窓を通り抜けたり、非視線交戦を使用して遮蔽物や障害物の後ろに隠れた敵を攻撃したりするなど、市街地での精密攻撃を可能にする新しい飛行モードを導入することになっていた。ミニスパイクはスパイクLRと同じランチャーと照準システムを使用し、ミサイルを特別なアダプターに装填する予定だった。^{[ 19 ] [ 54 ]} 2016年までに、ミニスパイクの開発は中止された。^{[ 18 ]}

2022年5月、ラファエル社は、固定翼機からの発射用に設計されたSpike LR2の派生型であるAerospikeを発表した。重量14kg で、Spike LR2と同じ機体、EO/IRシーカー、弾頭を使用しているが、翼を長くすることで滑空比を向上させ、高度8,200メートル（27,000フィート）からの発射で30km （19マイル）の射程を実現している。この弾薬はGPSによるナビゲーションを必要とせず、シーンマッチング技術と探知・追跡機能を搭載している。リアルタイムRFデータリンクにより、マン・イン・ザ・ループ操作が可能となり、飛行中の目標引き継ぎ、再目標設定、中止オプションに加え、進入角、方位角、飛行軌道の制御も可能で、HEAT弾頭または爆風破片弾頭を使用した場合、目標から3メートル以内の精度を達成している。発表時点で、Aerospikeは既に匿名ユーザーによって運用されていた。^{[ 55 ] [ 56 ] [ 57 ]}

イランは、2006年のレバノン戦争中にヒズボラが鹵獲したイスラエルのSpike MRを入手した。 ^{[ 58 ]}これらはリバースエンジニアリングされ、Almas（ペルシア語：الماس）という名のSpikeファミリーの非ライセンス派生型となった。^{[ 59 ]}この対戦車ミサイルは2021年7月7日に一般公開された。^{[ 59 ] 5月にベラルーシで開催されたMILEX 2023展示会[ 60 ]}と、9月にセルビアで開催されたPartner 2023展示会^{[ 61 ]}で海外で展示された。

^{2024年1月25日、ヒズボラ部隊がシュロミにあるイスラエルの監視拠点[ 62 ]}に対してこのシステムを使用している様子を映したと思われる動画が公開された。^{[ 63 ]} 2024年1月27日、ロシュ・ハニクラでアルマスを使用した別の攻撃が報告された。^{[ 63 ]}

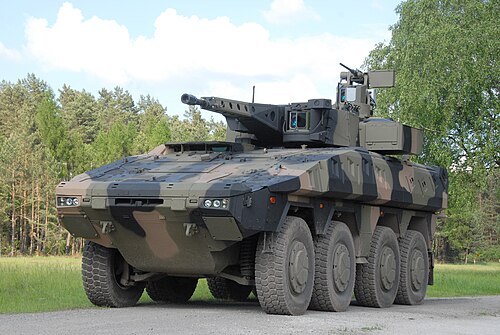

ボクサーCRV：

• 2023年に第133戦闘偵察車両にSpike LR2が発注された。^{[ 64 ]}この戦闘偵察車両には、2発のMELLSミサイルを搭載したランチャーを統合したラインメタル・ランス砲塔が装備されている。

K21 レッドバック

• 129両の歩兵戦闘車が発注され、砲塔に2連装のSpike LR2ランチャーが装備される予定である。^{[ 65 ]}

イーグルV

• 購入数は明らかにされていないが、 Kongsberg Protector RWS ^{[ 67 ]}に搭載されている。

ピラニアV

• 購入数は明らかにされていないが、 Kongsberg Protector RWSに搭載され、2025年に向けて準備が整っている^{[ 67 ]。}

CV90

• Dシリーズ砲塔と一体型スパイクを備えたCV90MKIIICが115両発注されており、納入予定は2026～2029年である^{[ 68 ]。}さらに44両が購入され、老朽化し​​たCV90MKIIIA44両を刷新するのではなく、置き換えることになった^{[ 69 ]。}

• 2017年3月、Spike LR（MELLS）をAGDUSシステム（ドイツ連邦軍のレーザーベースの訓練およびシミュレーションシステム）に統合する契約を2030万ユーロで締結。^{[ 70 ]}

スプズプーマ

• 2008年12月、2基のピューマにダブルMELLSランチャーを統合し試作する契約を1800万ユーロで締結。^{[ 71 ]}
• 2009年2月、プーマの砲塔上の二連装発射機をさらに開発するための契約が6800万ユーロで締結された。^{[ 72 ]}
• プーマをS1規格に適合させるための契約には、MELLS二連装発射機を艦隊に統合することも含まれる。
  • 2018年、40 Pumaのアップグレード。^{[ 73 ]}
  • 2021年6月、154機のピューマのアップグレード。^{[ 74 ]}
  • 2023年4月、143機のピューマのアップグレード。^{[ 75 ] [ 76 ]}

マーダー1A5

• 2017年、MILANミサイルを置き換えるためにMELLSマウントが統合された。^{[ 77 ]}

ヴィーゼル1 AWC - MELLS（武器運搬車）は2022年に就役した：^{[ 78 ]}

• BGM-71 TOWミサイルを装備していた60基のヴィーゼル1 TOWを、マウントにMELLSミサイルを統合した新しい規格にアップグレードした。^{[ 79 ] [ 80 ]}

• スパイクER2を装備したエアバスH-Forceは、H125M、H145M、H225Mに適合させることができる。^{[ 81 ] [ 82 ]}

GTKボクサー

• 2024年3月、ラインメタル・ランス砲塔を装備したボクサーCRV 123両の契約。ラン塔にはMELLSミサイル2発を搭載したランチャーが統合されている。^{[ 83 ] [ 84 ]}
• KNDS RCT-30砲塔（Spz Pumaと同じ）を搭載した148両の装輪歩兵戦闘車を発注する計画があり、2基のMELLS発射機がドイツ連邦軍に提示された。 ^{[ 85 ]}

フレッチャ：^{[ 86 ]}

• フレッチャEVOコンバットには、 30mm機関砲とスパイクLR2ミサイルを搭載した遠隔操作式ヒットフィストOWS砲塔が装備される予定である。
• 120両のフレッチャEVO偵察機には、 30mm機関砲とスパイクLR2ミサイルランチャーを備えた遠隔操作式ヒットフィストOWS砲塔、およびヤヌスセンサーマストが装備される予定である。

• ゴールデンイーグルHS（ヘビーストライク）は、 ステディコプター社製の重量50kgの回転式無人航空機システム（UAS）で、スパイクSRとスパイクLR2を装備することができる。^{[ 87 ]}

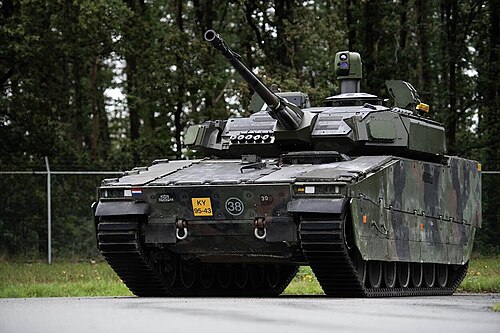

CV9035NL:

• CV90 MK IIIs Dシリーズの砲塔に統合され、MLU（中期寿命アップグレード）プログラムで納入された。^{[ 88 ]}

歩兵戦闘車が発注済み。ZSSW -30砲塔の右側に、スパイクLRミサイル2発用の発射コンテナを装備予定。

• 128 KTO ロソマク
  • 2022年に70件注文^{[ 89 ]}
  • 2024年7月に58件の注文が行われた^{[ 90 ]}
• 174 KTO Rosomak-L 2024年7月発注^{[ 91 ]}

歩兵戦闘車には、ZSSW-30砲塔の右側にSpike LRミサイル2発用の発射コンテナを装備する予定である。

• BWP Borsuk（IFV型での数量はまだ不明）^{[ 92 ] [ 93 ]}
• K9サンダーのシャーシをベースにした重歩兵戦闘車、最大700両の計画。^{[ 94 ]}

ピラニアV（ドラゴンVCR）

• VCR型（装甲戦闘車両）の219両のうち40両には、Spike LR2ミサイル2発用の格納式ランチャーを備えたGuardian 30砲塔（Escribano製）が装備される予定である。^{[ 95 ]}

• EC-665 タイガー HAD/HAP ^{[ 96 ]}

ピラニアV（ドラゴンVCR）第1弾：^{[ 97 ]}

• 58 ドラゴンVEC（偵察）
• 14 ドラゴンVCR-PC（中隊指揮所）
