ZSSW-30

ZSSW-30

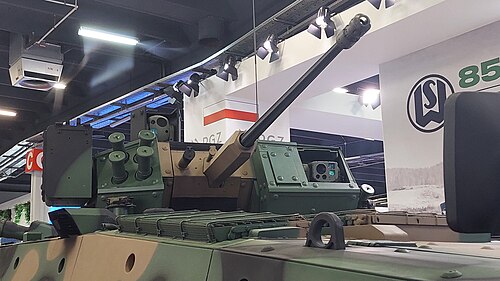

MSPO 23防衛展示会でボルスク歩兵戦闘車に搭載されたZSSW-30砲塔
タイプ	遠隔操作兵器ステーション
原産地	ポーランド
サービス履歴
使用者	ポーランド陸軍
生産履歴
デザイナー	HSWとWBグループのコンソーシアム
メーカー	HSWA
生産	2022年現在
建造数	?/70（初回注文）
仕様
クルー	無人
主 武装	30mm Mk44S ブッシュマスター II オートキャノン スパイクLR 対戦車誘導ミサイル×2
副 砲	7.62mm UKM-2000C同軸機関銃 81mm GAk-81発煙手榴弾×8

ZSSW -30（ポーランド語：Z dalnie S terowany S ystem W ieżowy 30 mm - 30mm Remote Control Turret System）は、Huta Stalowa WolaとWB ElectronicsがRosomak APCのHitfist-30P砲塔の代替として設計したポーランドの遠隔操作砲塔です。また、 Borsuk IFVにも装備されます。

ZSSW-30砲塔は、ロソマク装甲兵員輸送車用のヒットフィスト-30P砲塔の保守と近代化の試みに関する問題に対応するために開発された。当初、最も人気のある方向性は、ヒットフィストOWS無人砲塔のライセンスを購入し、部品の大部分を国内で生産する権利を得るというものだったが、ポーランドの業界​​とレオナルドの協力関係の悪さが主な原因で、新しい砲塔でも同じ問題が発生する恐れがあったため、最終的には却下された。^[1]

設計要件は2011年3月に準備が整い、2つのコンソーシアムが競争に参加した。1つはZM Bumar Łabędy、OBRUM、OBRSM（現在のZM Tarnów）、Wojskowe Zakłady Motoryzacyjne（WZM）、Przemysłowe Centrum Optyki（PCO）、ZM Tarnów、WATで構成され、もう1つはHSWとWB Electronicsで構成されていた。両候補は同様の設計を提案していた。つまり、すべての機構と電子機器を保護する密閉式砲塔構造で、対戦車誘導弾用の別のコンテナを備えている。両候補の最大の違いは、最初の設計では遠隔操作兵器ステーション（ZSMU-1276ファミリー）を車長の照準器として使用していたことである。^[1]

結局、最初のコンソーシアムを構成する企業の方が砲塔システム（例えばPZAロアラの砲塔）の設計経験がはるかに豊富であったにもかかわらず、2番目の設計が選ばれた。2013年3月29日、国防省とフタ・スタロワ・ヴォラSAおよびWBエレクトロニクスからなるコンソーシアムの間で協定が締結され、それに基づいて5つの砲塔の試作バッチが2015年までに開発され、ロソマクの砲塔の連続生産が2016年に開始されることとなった。このプログラムは、時間枠が非現実的に短かったことと、ヒットフィスト30Pの問題をまだ覚えていた国防省が設計から外国製部品のほとんどを排除することを決定したために、数回延期された。^[1]

ZSSW-30砲塔の最初のモックアップはMSPO 2014軍事博覧会で発表され、最初のプロトタイプは初期の開発作業が完了した1年後に発表されました。^[2]モックアップとは異なり、2015年のプロトタイプはすでに最終設計に非常に似ており、主な視覚的な違いは、後のプロトタイプと量産型には存在しない砲身シュラウドでした。^[3]

最初の砲塔プロトタイプの工場試験は2015年と2016年に行われ、最初の対戦車誘導ミサイルの試験発射は2016年7月14日に行われました。開発は2019年に完了し、試験は2020年1月22日に開始されました。^[1] 2021年10月1日、砲塔システムは肯定的な結果で正式に試験を完了し、国防省とメーカー間の交渉と量産への道が開かれました。^[4] 2022年7月5日、兵器庁（国防省の調達機関）とHSW-WBコンソーシアムは、ロソマク装輪歩兵戦闘車用の砲塔341基の納入に関する枠組み合意と、最初の砲塔70基の実行契約を締結しました。最初の砲塔は2023年に納入される予定である。^[5] 2022年11月21日、WBグループはPCOと契約し、ZSSW-30砲塔の最初のバッチとしてGOD-1「アイリス」照準器70個とGOC-1「ナイキ」照準器70個の生産を行った。

ZSSW-30は2023年12月に正式に配備され、この砲塔を搭載した最初の5台のロソマック歩兵戦闘車が第21ポドハレライフル旅団に配備された。^[6]

2023年5月に開催されたDefence24 Dayカンファレンスで、WBグループのコミュニケーションディレクターであるレミギウス・ウィルク氏は、ZSSW-30砲塔の開発と将来について語った。主な開発方向の1つは、砲塔のFCSにEyeQ AIを実装することです。これらのアルゴリズムにより、ZSSW-30は、複数のターゲットまでの距離をパッシブに（ターゲットのLWRをトリガーせずに）測定して戦術マップにマークする機能、気象条件に関係なくターゲット追跡を改善する機能、UAVやその他の車両などのさまざまなソースからの視覚データを融合する機能など、現代の砲塔設計に比べて多くの利点が得られます。これにより、乗組員は視線の向こうにあるターゲットを「見る」ことができ、識別範囲を広げることができます。^{[7] [8]}

ZSSW-30砲塔に他の対戦車誘導ミサイルを統合する計画があり、FGM-148ジャベリンも検討中の選択肢の一つである^[9]

ZSSW-30 は、Mk44S ブッシュマスター II チェーンガン、同軸7.62 mm UKM-2000C機関銃、および右側に 2 発のスパイク LR 対戦車誘導ミサイルを発射するための発射コンテナを装備しています。また、GAk-81 リン煙幕手榴弾を使用する 81 mm グレネードランチャーを 8 基搭載しています。

ZSSW-30の主武装はMk44SブッシュマスターII 30×173mm チェーンガンである。Mk44S（ストレッチ）は標準的なMk44砲の派生型であり、いくつかの部品（砲身を含む）を交換するだけで40×180mmスーパーショット40弾を発射できるように改造できる。この砲は標準弾薬で200 RPM、ABMで120 RPMの速度で発射し、仰角は-9°から+60°に及ぶ。^[1]この砲は二重給弾システムを備えており、砲塔の左側にある2つの弾薬ラックによって左側から弾薬が補給される。小さい方のラックには約100発の徹甲弾が、大きい方のラックには約200発の多目的弾が収められており、砲塔の第1段弾薬ラックは同様のシステムの中でも最大級のものである。使用済みの薬莢は砲防盾のシュートを通って前方に排出される。^[1] ZSSW-30に使用されている弾薬はメスコ社が製造しており、FAPDS-Tは国内開発、他の種類の弾薬はナモ社からのライセンスに基づいて製造されている（ライセンスと技術移転はロソマク装甲兵員輸送車購入の相殺の一部であった）。^[10]

ZSSW-30には、ブッシュマスターIIチェーンガンの他に、UKM-2000C汎用機関銃が装備されている。機関銃は右側の主砲と同軸に搭載されており、銃身はエイブラムス戦車の同軸機関銃を覆うものと同様のシュラウドで覆われている。UKM-2000Cは、UKM-2000（ M13リンクで連結された7.62×51mm NATO弾を使用するように設計されたPKM）のバージョンであり、ストックを取り外し、ソレノイドトリガー、ガスレギュレーター、より重く長い銃身を取り付けて車両で使用できるように改造されている。^[18]発射速度は毎分700～850発で、250発ベルトで給弾される。使用済みの薬莢とリンクは、対戦車ミサイルコンテナの下にある砲塔右側の開口部から排出される。^[1]

重装甲の目標と交戦するため、ZSSW-30には砲塔の右側に搭載された発射コンテナに収められた2基のSpike-LR対戦車誘導ミサイルが装備されている。Spike-LRはイスラエルの第5世代 対戦車誘導ミサイルで、ファイア・アンド・フォーゲットとコマンド誘導の両方の動作モードを備えている。^{[19]また、}非視線方向（NLOS）での使用のために発射後ロックオン機能を介して間接射撃のための第三者のターゲット指定も統合している。このミサイルはERA後の貫通力が700mm RHAを超えるタンデム弾頭を持ち、直接攻撃モードまたはトップアタックモードで目標と交戦できるため、現代のMBTを破壊できる。^[20] Spike-LRは、手動誘導で200メートルから4キロメートルの範囲の目標を攻撃でき、ファイア・アンド・フォーゲットモードでは最大4.5キロメートルの範囲の目標を攻撃できる。^[1]

このミサイルには 3 つの異なる動作モードがあります。

• ファイア・アンド・フォーゲット
• 光ファイバー データリンクによるマン・イン・ザ・ループ
• 非視線方向（NLOS）およびサードパーティのターゲット指定を使用した発射後のロックオン（LOAL）

独立した対戦車ミサイル発射コンテナの使用は、発射装置が砲塔の内部コンパートメントから直接伸びる他のシステムと比較して、いくつかの利点がある。その中には、ミサイルを砲塔の残りの部分から分離すること（したがって、乗員と砲塔自体の安全性が向上する）と、戦場で損傷または破壊されたコンテナを迅速に交換できることが含まれるが、このような設計選択の主な欠点は、ハードキルアクティブ保護システムの統合が難しいことである。^{[1]対戦車ミサイルは、乗員が車両を離れることなく、車両後部のハッチから再装填できる（}ブラッドレー歩兵戦闘車で行われているのと同じ方法） 。^[1]

防御のため、砲塔には81mm発煙弾発射装置が8基装備されており、4基は主砲の左側に、4基は前方の主砲の右側に装備されている。使用される手榴弾は、ZSP Niewiadów (Zakłady Sprzętu Precyzyjnego Niewiadów) が設計・製造したGAk-81多スペクトルリン手榴弾である。発射されると、手榴弾は30～60メートル（発射装置の角度による）飛び、発射後最大4.5秒で煙幕を張り始める。^[21]煙幕は気象条件に応じて30～50秒間持続し、可視光スペクトルと1～5μmの赤外線スペクトルで車両を覆う。^{[1] [21]}

ZSPニェヴィアドフは、より広い波長スペクトル（0.3 - 14μm）で機能し、発射直後に短時間（約5秒）の煙の雲を発生させ、主爆薬が煙を発生させ始める前に車両を覆う追加爆薬を備えた、より現代的なGM-81発煙手榴弾を設計しました（煙の持続時間も長く、40〜60秒です）。しかし、陸軍はこれを採用せず、古いGAk-81手榴弾を依然として使用しています。^{[1] [22]}

ZSSW-30砲塔の装甲保護レベルは製造元によって公表されていないが、非公式の情報源によると、装甲は2枚の鋼板の間に挟まれた薄いポリエチレン織物と、 ATGMコンテナ上の追加のセラミック複合装甲（間にアルミナタイルを挟んだ2枚の鋼板）で構成されている。 ^[1]これにより、主構造とミサイルコンテナの両方にレベルIIIの保護が提供され、照準器などの外部部品はレベルIIで保護されます。^[1]

ZSSW-30は装甲に加えて、Obra-3ソフトキルAPSによって保護されています。このシステムは、4つのレーザー警報受信機（それぞれ3つの検出器で構成）、制御ユニット、8つの発煙手榴弾発射装置で構成されています。検出器は360°方位と-6°から+30°の仰角で動作し、0.6から11μmの波長スペクトルの光を検出できるほか、 ^{[1]レーザー距離計や}ターゲット指示器などのさまざまなレーザー源を区別できます。^[23] Obra-3は、手動、半自動、自動のさまざまなモードで動作できます。^[23]自動モードでは、手榴弾は入射レーザービームの特定の経路に自動的に発射されます（砲塔がこの方向に回転した直後、これも自動的に行われます）。このシステムでは、GAk-81リン多スペクトル発煙手榴弾が使用されます。^{[1] [21]}

ZSSW-30には車長用のGOD-1「アイリス」照準器と砲手用のGOC-1「ナイキ」照準器が装備されており、どちらも砲塔の射撃管制システムに統合されており、レーザー距離計と昼間および熱光学チャンネルで構成されています。砲塔には、FCSに統合されていない補助光学照準器も装備されており、砲塔内から緊急事態に使用することを目的としています。これは、装甲カバーの後ろの砲手の主な照準器の右側にあります。^[1]

車長用照準器は、仰角-20°から60°まで、360°の視野を提供する。目に安全なレーザー距離計と、光強度センサー付きの昼間用と熱用の2つの光学チャンネルを備えている。^{[1]照準器は、1rad/s (57°/s)の}角速度で回転することができる。照準器は、レベルIIの弾道保護を提供する装甲カバー内の砲塔上部に取り付けられており、照準器とは独立して回転することができる。これにより、180°回転して照準器を覆うことができる。

昼間用カメラには広角（10.7°×8°）と狭角（3.3°×2.5°）の2つの視野があり、広角では5,500mの検出、1,800mの認識、900mの識別範囲を、狭角では12,500mの検出、4,800mの認識、2,500mの識別範囲を提供します。^[24]

暗視カメラには、 8～12μmの波長スペクトルで動作するフランス製の第3世代（640×512ピクセル）画像センサーが搭載されています。広視野角10°×8°で検出範囲5,500m、認識範囲1,800m、識別範囲900m、狭視野角3.1°×2.5°で検出範囲13,500m、認識範囲5,700m、識別範囲2,800mです。^[24]距離計は1.54μmレーザーを使用し、100～10,000メートルの範囲を5メートルの誤差で測定できます。^[24]

砲手の照準器は-10°から60°の仰角を提供し、目に安全なレーザー距離計と2つの光学チャンネル（昼間、光強度センサー付き、熱）を備えています。^[1]照準器は砲塔の左側に取り付けられており、装甲扉で覆うことができます。

昼間用カメラとレーザー距離計は指揮官の照準器に使用されているものと同一である。^[24]

暗視カメラには、3～5μmの波長スペクトルで動作するフランス製の第3世代（640×512ピクセル）画像センサーが搭載されています。広視野角10°×8°で4,950mの検出、1,600mの認識、800mの識別範囲を提供し、狭視野角3.1°×2.5°で11,500mの検出、4,800mの認識、2,400mの識別範囲を提供します。^[24]

ZSSW-30射撃管制システムは WB グループ製で、移動中および停止中の両方の位置から移動する標的を射撃する際の完全なハンターキラーおよびキラーキラー機能と優れた精度を提供します。非公式の情報源によると、ZSSW-30 は 2 km の距離にある移動標的をレオパルド 2A5よりも高い精度で攻撃できます。^[1]この射撃管制システムは、3 軸すべてにおいて車体に対する砲塔のあらゆる位置での射撃も可能にします (これは他の同等のシステムでは一般的な機能ではありません)。^[1]砲手と車長の両方の FCS に統合された自動追跡装置があり、これにより射撃プロセス全体の自動化が大幅に向上します。ZSSW-30 FCS はネットセントリックです。異なる砲塔間で情報を転送および調整できます。また、さまざまな種類のUAVと調整および通信することもできます。これらの機能の両方により、各車両の状況認識と戦闘効果が大幅に向上します。^[1]

ZSSW-30砲塔を搭載した車両:

• ロソマック
• ボルスク

類似の砲塔システム:

• ブメラン-BM
• ヒットフィスト OWS
• TRT-25
• シュトゥルム
