| ああ | |
|---|---|
 | |
| タイプ | 長距離多目的ミサイル |
| 原産地 |  セルビア |
| 生産履歴 | |
| メーカー | EdePro、Yugoimport SDPR |
| 仕様 | |
| 質量 | 60 kg ALAS |
| 長さ | 2700 mm ALAS-A、1800 mm RALAS |
| 直径 | 175 mm × 1,450 mm（翼幅）ALAS |
| エンジン | 固体燃料ブーストフェーズモーター、EdePro TMM-404 シングルシャフトターボジェット ALAS、ロケットエンジン RALAS |
| 最高速度 | 125メートル/秒 |
ガイダンス システム | 光学式赤外線またはテレビ |
| 正確さ | 1メートル未満のCEP |
ALAS（先進軽攻撃システム、セルビア語：АЛАС）[1]は、セルビアの長距離多目的有線誘導ミサイルシステムであり、民間企業のEdeProと国営のYugoimport SDPRによって開発されました。ALASミサイルシステムは、主に戦車、装甲車両、要塞、指揮所、低空飛行のヘリコプター、沿岸船舶、産業施設、橋梁に対する任務のために開発されました。ヘリコプター、装甲車両、小型船舶、歩兵を含む適切なプラットフォームで配備できます。誘導システムはビデオ/赤外線技術に基づいており、ミサイルは光ファイバーケーブルで発射装置に接続されています。ALASは低高度を飛行し、ターボジェットではなくターボファンモーターを使用しているため、レーダーおよび赤外線（熱）シグネチャが小さくなります。近年、ALASプラットフォームはUAVとしての二次的な用途が見つかりました。[2]
システムと役割の説明
ALAS ミサイル システムは、主に次の 2 つのミッションを目的としています。
- 軽量陸上車両から孤立した目標を攻撃し、対艦戦闘を行う。
- 海上から陸上の目標を攻撃する。このシナリオでは、ミサイルは小型船舶またはヘリコプターから発射されます。
ALAS ミサイル システムのもう 1 つの用途は、より強力な部隊が配備されるまで、飛行場を防衛し、精密攻撃を行うことです。その射程範囲は、自軍の前線前方 5 ～ 25 km の近接戦闘による殺傷範囲を拡大し、さらに 60 km の深部攻撃まで可能となります。
動作軸に対する半径軸の動作飛行範囲（飛行および制御システムに必要な範囲）は ±3 g ですが、軸方向では 10 g です。
戦術的役割
ALAS ミサイル システムは、次のような遠距離の標的を攻撃することを目的としています。
- 静的陸上設備
- 戦車と戦闘車両
- 5×5メートルを超える強化ターゲット
- 小型ボート、船舶、その他の沿岸標的
バリエーション
システムの 2 つの主なタイプは、ALAS システムまたは RALAS システムとして使用されるミサイルによって異なります。
ああ
ALAS ミサイルは、固体燃料ブースト モーターによってキャニスターから熱発射されます。ALAS は、ALAS-A、ALAS-B、および ALAS-C の各派生型で製造されたミサイルの名称です。
- ALAS-A は射程距離 25 km の地対地型です。
- ALAS-B は射程距離 60 km の地対地型です。
- ALAS-C（沿岸防衛）は、セルビアとUAEが共同開発中の対艦派生型で、将来的には射程距離25kmまたは50kmの開発が予定されています。
アラブ首長国連邦向けには、 Nimr 6x6 シャーシで納入される。ALAS-C は当初の設計を放棄し、矢印翼を前方に移動した。これは、ラダーを介してわずかな程度の空力制御を使用し、単一のノズルを備えた軸流タービンエンジンによって推進された。ALAS-C ミサイルは、ラダーのヘッドが 45 ° クロスとして取り付けられた、ミサイル X 型翼制御のストレッチ LORANA にターボジェットを取り付けた。翼にはエンジンの 2 つの吸気ポートがあり、翼の両側のエラストマーの後部には、2 つのフラットなエンジンノズルとファイバースプールが含まれています。INS またはオプションのGPS誘導システムを採用した ALAS-C は、ビデオ/CCS/IIR システムを使用して断片化弾頭を送達し、最大 25 km の範囲を持ちます。[3] [4] [5] [6]
ALAS-A
- 速度: 180 m/s (中間コース)
- 標高: 150～500 m
- 範囲: 25 km
- 貫通力: 800 mm RHA
ガイダンス
ミサイルは、電子地形図を使用して、障害となる地形の周囲または上空を事前に設定されたコースをたどるようにプログラムされています。最終誘導段階では赤外線画像が使用され、光ファイバーによる200 MBit/s のデータリンクを介して熱画像を発射プラットフォームに転送できます。これにより、ターゲットを手動で選択したり、ミッションを中止したりすることができます。
ミサイル通信は、2 つのチャネル (通信方向) を備えた光モノモード ケーブルを介して実現されます。
- ミサイルから地上への画像とデータの伝送。
- 地上局から車両へのデータ伝送。
射撃ステーションは、ミサイル誘導用の高性能小型コンピュータ、オペレータ制御パネル、高解像度ディスプレイで構成されています。このシステムは、高度な制御および画像処理アルゴリズム、電気光学コンバータ、無線リンクを使用しています。射撃ステーションには、オプションの GPS と北方探知装置があります。射撃ステーションは、交戦前のミッション計画に使用されます。射撃ステーションは、デジタル化された地図を保存し、ミサイル飛行中にその地図を表示します。一部のアプリケーションでは、デュアル モニター システムが使用されます。射撃ユニットは、追加のハードウェアなしでトレーナーおよびシミュレータとして使用できます。
船舶を攻撃する場合、ミサイルは海抜数メートルの高度を飛行します。飛行のこの段階では、事前にプログラムされたデータに従って飛行制御が行われます。ロケットが目標エリアに到達すると、砲手が制御を引き継ぎます。
推進
発射時には、固体燃料ブースターがミサイルを初期巡航速度（120～150 m/s）まで加速します。その後、TMM-040 ターボジェットが点火し、誘導システムとオペレーターの制御下でミサイルを目標まで運びます。主な推進特性:
- ミサイルの主エンジンは、約640～740 km/h (340～400 mph) の亜音速最高速度を可能にするマングース 040 ターボジェットです。
- 打ち上げ段階では、割り当てられた 2 つの推進剤ブースターを使用します。
- 固体燃料ブースターは、推力ベクトル方向がミサイルの重心位置を通過するという要件を満たし、ターボジェットエンジンの後に配置されたミサイル本体の後部に配置されます。
ララス
RALAS [7] (ロケット化されたアラス) は固体燃料の持続ロケットエンジンを持ち、固体燃料ブースターエンジンで加速される派生型はターボジェットを置き換えることができ、より高速で9～10 kmの射程距離があると推定される。開発の初期段階ではLORANA (LOng RAnge Non line of sight Attack system) と呼ばれていた。RALASは10.5 kgのタンデム弾頭を持ち、1,000 mm RHA以上を貫通可能、または25メートルの致死半径を持つ爆風破片弾頭を持っている。RALASは、地上またはヘリコプターのプラットフォームから発射することを目的としている。[8] RALAS(LORANA) ミサイルシーカーは、2012年半ばに軽飛行機SILA 450C国産機 (Aero-East-Europe社製、セルビア、クラリェヴォ製) で「Pasuljanske livade」軍事多部門演習場上空で10回の飛行試験が行われた。[9] RALASは、先進的な遠隔非視線攻撃システム砲台で、砲台指揮所（軽装甲SUVまたはセミトレーラーをベース）と4台の発射車両で構成され、各車両にはミサイルコンテナが4～8個搭載されている。ミサイルキャリアはミサイルの再装填やバックアップコントロールカーとして利用できる。
RALASミサイルは以下の機能ユニット/サブシステムから構成されている: [10]
- ジャイロ安定化テレビカメラまたはコントラストまたは相関アルゴリズムを使用する赤外線シーカーを備えた誘導ヘッド
- サブシステムの管理と制御: 圧延均質装甲鋼の1メートル貫通力を備えた対戦車弾頭タンデム
- グループ燃焼固体燃料推進剤で形成された始動用ロケットエンジンと飛行用ロケットエンジン（両エンジンともEDePro社が開発）
- リアルタイム転送のための光ファイバーケーブル接続に基づく通信サブシステム（通信サブシステムの一部は長さ9kmの光ファイバーケーブルで巻かれています）
- レーザービデオ信号をデジタル信号受信機に伝送する電子伝送装置
仕様
- 長さ: 1.8メートル
- 直径: 175 mm
- 翼幅: 1.2 m
- ベース重量: 60 kg
- 弾頭重量: 10.5 kg
- ロケットモーターの推力は4500ニュートン：燃焼時間は3.5秒
- ミサイル飛行速度: 120～200 m/s
- ロケットエンジンは、300 Nの推力と14000 Nの最大比推力を持つ2つの横方向に傾斜したノズルを使用しています[10]
ガイダンス
機首ミサイルには、3 km の距離にある戦車サイズのターゲットを検出できるビデオ ユニットが搭載されています。ディスプレイ ユニットの視野は 7 ° x 5 ° です。光ファイバー ケーブルは 52 N の引張力に耐えることができます。光ケーブルの信号損失は 0.2 dB / km です。このケーブルは、ミサイル搭載データ伝送速度 128 kbit/s、ミサイルから地上管制へのデータ伝送速度 240 Mbi /s を提供します。これは、1 つのビデオ チャネルと 2 つのデータ チャネルで利用できます。
射撃ステーションはALASと同様に機能します。RALAS(LORANA)は最大1mの偏差を達成できます。[10]
運用上の使用
ミサイルが輸送コンテナスターターから発射されます。
RALAS(LORANA)はコンテナ内でメンテナンスなしで10年以上保管できる。ロケットはキャリアに搭載された後、すぐに使用できる状態になる。[10]
発射台
RALAS は、次の 2 つのモバイル プラットフォームに統合される予定です。
ALAS は以下のものに統合される予定です:
- ニムル6x6 [11]
- M18 オガンジ
- プレマックス-39 [12]
オペレーター
現在のオペレーター

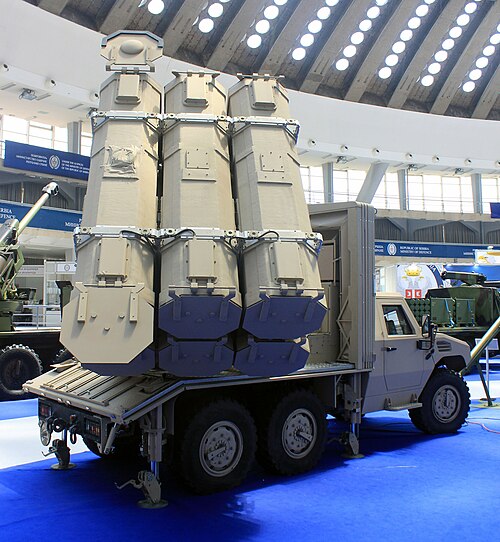

UAE：IDEX2013軍事フェアで、ミサイル用キャニスター8個を搭載した6x6 Nimr車両をベースにしたALAS-Cの契約が報告された。[13]ミサイルの完成後（契約締結から1年以内）、Nimr 6x6で最初に完成し運用可能なシステムのプロトタイプがテスト用に納品される予定。[4]- セルビア2023～2024年にミサイル60発の最初のパッチを発注予定。発射プラットフォームはM18オガニ。
