MILAN (フランス語でMissile d'Infanterie Léger Antichar 、「軽量歩兵対戦車ミサイル」、ドイツ語でカイト ラプター またはミルバス )は、フランスと西ドイツが共同開発した対戦車誘導ミサイル システムです。MILANの設計は1962年に始まり、1971年に試験準備が整い、1972年に実戦配備されました。これは有線誘導式 の半自動指令視線誘導 (SACLOS)ミサイルであり、ミサイルを誘導するには発射装置の照準器を目標に合わせる必要があります。MILANには、夜間射撃能力を持たせるために、MIRAまたはMILISの熱画像照準器を装備することができます。
「ミラノ」はフランス語とドイツ語でトビ を指す一般的な名称でもあり、高価な兵器システムの名称として動物の名前を用いるという連邦国防省の 命名規則に合致している。
背景 MILANは、1960年代に遡るフランスと西ドイツのミサイル開発計画であるユーロミサイル の産物である。このシステムは1972年に第2世代対戦車兵器として運用開始され、すぐにNATO 全体で標準的な対戦車兵器となり、同盟のほとんどの軍隊で使用されている。[ 7 ]
MILANシステムは、発射装置とミサイルの2つの主要構成要素から成り、半自動の指令 誘導方式(SACLOS)を採用しています。ミサイルの追跡には、モデルに応じて尾部に取り付けられた赤外線ランプまたは電子フラッシュランプが使用されます。有線誘導方式のため、 無線妨害 や照明弾 の影響を受けません。しかし、射程が短いこと、操作員が危険にさらされること、地上の送電線との干渉といった欠点があります。
1984年にフランス、ドイツ、イギリス軍で運用が開始されたMILAN 2型は、改良された115mm 高性能対戦車榴弾 (HEAT)成形炸薬 弾頭を使用している。1995年にフランス軍で運用が開始されたMILAN 3型は、電子妨害が困難な新世代のローカライザーを搭載している。[ 8 ]
バリエーション
MILAN IIは、貫通力をほぼ2倍にするスタンドオフプローブを搭載しています。
MILAN 1:単一主成形炸薬 弾頭(1972年)、口径 103mmMILAN 2 :単一の主成形炸薬弾頭、貫通力を高めるためのスタンドオフプローブ付き(1984年) – 右の写真を参照、口径 115mmMILAN 2T :反応装甲を突破するためのタンデム成形炸薬弾頭(1993年)MILAN 3 :タンデム成形炸薬弾頭(1996年)と電子ビーコンによるシュトーラ 妨害装置の撃破MILAN ER :射程距離の延長(3,000m )と貫通力の向上後期のMILANミサイルはタンデムチャージ HEAT弾頭を搭載している。これはソ連の装甲技術の発展に対応するためであり、ソ連の戦車には爆発反応装甲 (ERA)が装備されるようになり、それまでの対戦車ミサイル (ATGM)を無力化できるようになった。小型の前駆HEAT弾頭がERAタイルを貫通して爆発し、主HEAT弾頭が背後の装甲を貫通する道を開く。初期のミサイルは、発射地点に照準線上の左右上下の位置を示すために単純なフレアを使用し、それによって操舵指令(SACLOS誘導)が出された。これは、常に目標に強い信号を発生させるソ連のシュトーラなどの赤外線妨害装置によって悪用され、誤った操舵指令につながった。後期の電子赤外線ビーコンは、符号化された信号シーケンス(発信と非発信の切り替え)を使用することで、発射地点がミサイルのビーコンと妨害装置を区別できるようにした。
戦闘での使用
アフガニスタン MILANミサイルシステムは、1980年代に米国がソ連軍と戦うためにアフガニスタンのムジャヒディン に送った多数の兵器の一つであった。 [ 9 ] MILANはソ連の装甲車両に壊滅的な影響を与え、スティンガーミサイル がソ連のヘリコプターに与えたのと同様の効果を戦車や装甲兵員輸送車に与えた。[ 10 ] 2010年、フランス軍はカピサ州 でMILANシステムを使用して銃撃戦中にアフガニスタンの民間人4人を殺害した。[ 11 ]
湾岸戦争 MILANはペルシャ湾戦争 中に連合軍とイラク軍の両方で使用され、フランス軍が運用したMILAN発射機は7両のT-55 戦車を破壊したと主張した。[ 14 ] イラク軍が運用したMILANミサイルは1980年代にフランス政府から供給され、両湾岸戦争中にイラク軍によって使用された。
南アフリカ 最初のミラノ型は、1970年代後半から1980年代にかけて、特殊部隊と対戦車小隊に1小隊あたり6基の発射機という規模で配備された。各小隊は3つの対戦車分隊に編成され、各分隊は2基の対戦車ミサイル発射機と2門のM40A1 106mm無反動砲、または2基のロケットランチャーを装備していた。
1985年の「ウォールペーパー作戦」 において、SADF MILANの6チームがアンゴラのUNITAゲリラを支援するため、カゾンボ突出部に特殊部隊によって派遣された。

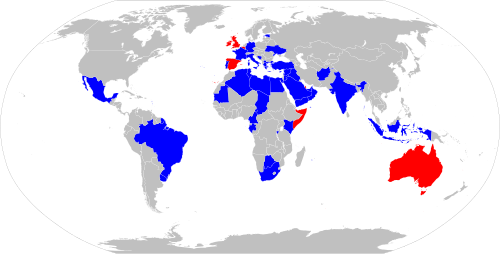

オペレーター オペレーター: 現在
前者
非ステート演算子は表示されません
現在のオペレーター

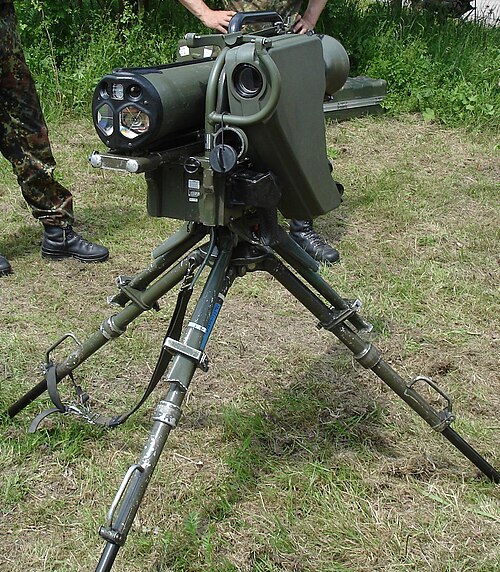

ドイツ陸軍の ミサイルに
AGDUS 戦闘シミュレーターが搭載されている。
砂漠の盾作戦中にエジプト軍で使用された車両搭載型発射装置とミサイル。
