流体が物体の周りを流れるとき、流体は物体に力を及ぼします。揚力は、この力のうち、流れの方向に対して垂直な成分です。 [1]これは、流れの方向と平行な力の成分である抗力とは対照的です。揚力は通常、重力に対抗するために上向きに作用しますが、流れに対して垂直に作用するように定義されているため、どの方向にも作用する可能性があります。
周囲の流体が空気の場合、その力は空気力と呼ばれます。水やその他の液体の場合、その力は流体力と呼ばれます。
動的な揚力は、流体の他の種類の揚力とは区別されます。静圧揚力または浮力は、内部の流体が周囲の流体よりも軽いため、動きを必要とせず、気球、小型飛行船、飛行船、ボート、潜水艦などで使用されます。滑走揚力は、体の下部のみが液体の流れに浸かっているため、モーターボート、サーフボード、ウィンドサーフィン、ヨット、水上スキーなどで使用されます。
概要
固体の表面の周囲を流れる流体は、その物体に力を加えます。物体が静止した流体の中を動いているか（例：空中を飛行する航空機）、物体は静止していて流体が動いているか（例：風洞内の翼）、あるいは両方とも動いているか（例：風を利用して前進する帆船）は関係ありません。揚力は、この力のうち、流れの方向に対して垂直な成分です。[1]揚力には常に抗力が伴います。抗力は、流れの方向と平行な表面力の成分です。
揚力は主に固定翼航空機の翼に関連付けられますが、プロペラ、凧、ヘリコプターのローター、レーシングカーの翼、海上帆、風力タービン、ヨットのキール、船の舵、水中の水中翼など、他の多くの流線型の物体によっても広く生成されます。揚力は、特に鳥、コウモリ、昆虫などの空を飛ぶ動物や滑空する動物、さらには植物界では特定の木の種子によっても使用されます。[2] 「揚力」という単語の一般的な意味は、揚力が重量に対抗することを前提としていますが、揚力は重力の方向ではなく流れの方向に対して定義されるため、重力に対してどの方向にもなる可能性があります。航空機が直線で水平に飛行している場合、揚力は重力に対抗します。ただし、航空機が上昇、下降、または旋回中にバンクしている場合、揚力は垂直に対して傾きます。[3]揚力は、固定翼航空機の曲技飛行の頂点にある翼や、航空機の水平安定装置にダウンフォースとして作用することもある。また、帆船などでは揚力がほぼ水平になることもある。
この記事で説明する揚力は主に翼に関連していますが、空気と水には密度、圧縮性、粘性などの違いがあるにもかかわらず、海洋の水中翼とプロペラは同じ物理的原理を共有し、同じように機能します。
揚力翼の周りの流れは、基本的に 2 つのレベルで理解できる流体力学の現象です。確立された物理法則に基づいて流れを正確に表す数学的理論がありますが、方程式を解く必要があります。そして、数学を使わない物理的な説明がありますが、これはそれほど厳密ではありません。 [4]揚力をこれらの定性的な言葉で正しく説明することは、関係する因果関係が微妙であるため困難です。[5] 重要な側面をすべて捉えた包括的な説明は必然的に複雑です。また、単純化された説明も多数ありますが、いずれも現象の重要な部分を説明せず、中には単に間違っている要素もあります。[4] [6] [7] [8] [9] [10]
翼の揚力の簡略化された物理的説明
翼型は流線型の形状で、抗力よりも大幅に大きな揚力を生み出すことができます。[11]平板でも揚力を生み出すことはできますが、流線型の翼型ほどではなく、抗力もいくらか高くなります。最も単純化された説明は、ニュートンの運動の法則またはベルヌーイの定理に基づく2つの基本的なアプローチのいずれかに従います。[4] [12] [13] [14]
流れの偏向とニュートンの法則に基づく説明
翼は、空気が流れるときに下向きの力を加えることで揚力を生み出します。ニュートンの第3法則によれば、空気は翼に等しく反対方向（上向き）の力、つまり揚力を及ぼさなければなりません。[15] [16] [17] [18]
気流が翼に近づくと上向きに曲がるが、翼を通過すると方向を変えて下向きに曲がる経路をたどる。ニュートンの第 2 法則によれば、この流れの方向の変化には、翼によって空気に下向きの力が加わることが必要である。次に、ニュートンの第 3 法則により、空気は翼に上向きの力を及ぼす必要がある。したがって、方向の変化とは反対の反作用力、つまり揚力が発生する。飛行機の翼の場合、翼は空気に下向きの力を及ぼし、空気は翼に上向きの力を及ぼす。[19] [20] [21] [22] [23] [24] [引用過剰]
流れの下向きの旋回は翼型の下面だけで生じるわけではなく、翼型上方の空気の流れが下向きの旋回作用の大部分を占める。[25] [26] [27] [28]
この説明は正しいが、不完全である。翼が実際に接触するよりもずっと深い流れの帯に下向きの旋回を与えることができる理由が説明されていない。さらに、揚力は圧力差によって発揮されることに言及しておらず、その圧力差がどのように維持されるかについても説明されていない。[4]
コアンダ効果に関する論争
揚力の流れの偏向による説明のいくつかのバージョンでは、流れが翼の凸状の上面に沿うことができる理由としてコアンダ効果を挙げています。空気力学の分野での従来の定義では、コアンダ効果とは、流体ジェットが流れから離れて曲がる隣接面に付着したままになる傾向と、その結果として周囲の空気が流れに巻き込まれることを指します。 [29] [30] [31]
より広い意味では、流体のジェットに伴う境界層だけでなく、あらゆる流体境界層が曲面に付着する傾向もこの効果に含まれると考える人もいる。コアンダ効果は、この広い意味で、なぜ気流が翼の上面に付着したままになるのかを説明するために、いくつかの一般的な文献で使用されている。[32] [33]これは「コアンダ効果」という用語の議論の余地のある用法である。上面をたどる流れは、境界層の分離がないことを示しているだけであり、したがってコアンダ効果の例ではない。[34] [35] [36] [37]この「コアンダ効果」のより広い定義が当てはまるかどうかにかかわらず、「コアンダ効果」と呼ぶことは説明にはならず、単に現象に名前を付けるだけである。[38]
流体の流れが曲線を描く能力は、せん断力、流体の粘性、境界層の存在に依存しません。空気が翼の周りを流れ、上面と下面の両方に付着して揚力を生成することは、非粘性流の現象として認められています。[39]
流速の増加とベルヌーイの定理に基づく説明
この説明には 2 つの一般的なバージョンがあり、1 つは「通過時間の均等化」に基づいており、もう 1 つは「気流の遮断」に基づいています。
移動時間が等しいという誤った説明
「等しい通過時間」の説明は、上面上の流れは下面上の流れよりも速いと主張することから始まります。これは、上面上の経路長が長く、等しい通過時間で通過しなければならないためです。[40] [41] [42] ベルヌーイの定理は、特定の条件下では、流速の増加は圧力の低下と関連していると述べています。上面上の圧力の低下は上向きの揚力をもたらすと結論付けられます。[43]
流れが速くなるのは事実だが、この説明の重大な欠陥は、流れが速くなる原因を正しく説明していないことである。[4] 経路長が長いという説明は誤りである。経路長の差は必要ではなく、差があったとしても、通常は観測された速度差を説明するにはあまりに小さすぎる。[44] これは、揚力を発生する物体に適用した場合、通過時間が等しいという仮定が間違っているためである。あらゆる状況で等しい通過時間を必要とする物理的原理はなく、実験結果によって揚力を発生する物体の場合、通過時間は等しくないことが確認されている。[45] [46] [47] [48] [49] [50]実際、揚力を発生する翼の上部を通過する空気は、等しい通過時間から予測されるよりもはるか に速く移動します。[51] 上面上のはるかに高い流速は、このアニメーション化された流れの視覚化で明確に見ることができます。
気流の阻害
等通過時間の説明と同様に、「障害」または「流管の狭窄」の説明では、上面の流れが下面の流れよりも速いと主張しますが、速度の差の理由は異なります。湾曲した上面が流れの障害物として作用し、流線を狭め、流管を狭くすると主張します。流管が狭くなると、質量保存則により流速が上昇する必要があります。[52]等通過時間の説明と同様に、ベルヌーイの定理 により、速度が上昇すると上面の圧力と上向きの揚力が減少します。ベンチュリーノズルとの類似性が示され、翼の上面がベンチュリーノズルのように機能して流れを狭めると主張することもあります。[53]
障害物による説明の重大な欠陥の 1 つは、流管の狭窄がどのように起こるのか、また、なぜ流管の上部表面の方が下部表面よりも狭窄が大きいのかを説明していないことです。底部が平らで上部が湾曲している従来の翼の場合、これはある程度直感的に理解できますが、平らなプレート、対称翼、帆船の帆、または逆さまに飛行する従来の翼がどのように揚力を生み出すのかは説明されていません。また、狭窄や障害物の量に基づいて揚力を計算しようとしても、実験結果は予測できません。[54] [55] [ 56] [57]もう 1 つの欠陥は、質量保存則が流れが加速する物理的な理由として納得のいくものではないことです。物体の加速を効果的に説明するには、物体を加速させる力を特定する必要があります。[58]
ベルヌーイに基づく説明の両方のバージョンに共通する問題
ベルヌーイに基づく説明に共通する重大な欠陥は、速度差が圧力差以外の原因で発生する可能性があり、ベルヌーイの原理により、速度差が圧力差につながると示唆していることです。この一方向の因果関係は誤解です。圧力と流速の実際の関係は相互作用です。[4]以下でより包括的な物理的説明で説明するように、揚力を生成するには、垂直方向と水平方向の両方で圧力差を維持する必要があります。ベルヌーイのみの説明では、垂直方向の圧力差がどのように維持されるかは説明されていません。つまり、相互作用の流れの偏向部分が省略されています。[4]
上記の2つの単純なベルヌーイに基づく説明は誤りであるが、ベルヌーイの原理や、翼の上部の空気の流れが速くなるという事実自体に誤りはなく、ベルヌーイの原理は揚力のより複雑な説明の一部として正しく使用できる。[59]
リフトの基本属性
揚力は圧力差によって生じ、迎え角、翼型の形状、空気密度、および対気速度によって決まります。
圧力差
圧力とは、空気がそれ自体および接触する表面に及ぼす単位面積あたりの法線方向の力です。揚力は圧力を介して伝達され、翼の表面に垂直に作用します。したがって、正味の力は圧力差として現れます。正味の力の方向は、翼の上部表面の平均圧力が下部の平均圧力よりも低いことを意味します。[60]
これらの圧力差は、曲がった気流と連動して発生します。流体が曲がった経路をたどる場合、流れの方向に対して垂直な圧力勾配があり、曲線の外側では圧力が高く、内側では圧力が低くなります。[61]曲がった流線と圧力差の間のこの直接的な関係は、流線曲率定理と呼ばれることもあり、1754年にレオンハルト・オイラーによってニュートンの第2法則から導き出されました。
この式の左側は流体の流れに垂直な圧力差を表しています。式の右側では、ρは密度、vは速度、Rは曲率半径です。この式は、速度が速く曲率がきついほど圧力差が大きくなり、直線流（R → ∞）では圧力差がゼロになることを示しています。[62]
攻撃角度
迎え角とは、翼の翼弦線と向かってくる気流との間の角度である。対称翼は迎え角がゼロのときは揚力はゼロである。しかし迎え角が大きくなると、空気はより大きな角度で偏向し、気流速度の垂直成分が増加し、結果として揚力は大きくなる。角度が小さい場合、対称翼は迎え角にほぼ比例した揚力を生み出す。[63] [64]
迎え角が増加すると、ある角度で揚力は最大に達します。この臨界迎え角を超えて迎え角を増加させると、上面の流れが翼から離れ、下方向の偏向が少なくなるため、翼型が生成する揚力が減少します。翼型が失速したと言われる。[65]
翼型形状
特定の対気速度で翼型が発生できる最大揚力は、翼型の形状、特にキャンバー（右図のように上面が下面よりも凸状になる曲率）の量によって決まります。キャンバーを大きくすると、通常、特定の対気速度での最大揚力が増加します。[66] [67]
キャンバー翼は迎え角ゼロで揚力を生み出す。翼弦線が水平のとき、後縁は下向きになり、空気は後縁に沿って流れるため下向きに偏向する。[68]キャンバー翼が逆さまの場合、迎え角を調整して揚力が上向きになるようにすることができる。これが飛行機が逆さまに飛行できる理由である。[69] [70]
流れ条件
揚力に影響を与える周囲の流れの条件には、流体の密度、粘度、流速が含まれます。密度は温度と媒体の音速、つまり圧縮効果によって影響を受けます。
空気の速度と密度
揚力は空気の密度に比例し、流速の二乗にほぼ比例します。揚力は翼の大きさにも依存し、一般的に揚力方向に投影された翼の面積に比例します。計算では、これらの要素に基づいて 揚力係数で揚力を定量化すると便利です。
境界層とプロファイル抵抗
翼の表面がどんなに滑らかに見えても、空気分子のスケールではどんな表面も粗い。表面に飛び込んできた空気分子は、粗い表面で元の速度に比べてランダムな方向に跳ね返る。その結果、空気を連続体として見ると、表面に沿って滑ることができず、翼に対する空気の速度は表面でほぼゼロに低下する（つまり、空気分子は表面に沿って滑るのではなく、表面に「くっつく」）、いわゆる滑りなし状態になる。[71]表面の空気の速度はほぼゼロであるが、表面から離れた空気は動いているため、表面に近い空気がせん断運動を受ける薄い境界層が存在する。[72] [73]空気の粘性がせん断に抵抗し、翼の表面に皮膚摩擦抵抗と呼ばれるせん断応力が生じる。ほとんどの翼の表面の大部分では、境界層は自然に乱流になり、皮膚摩擦抵抗が増加する。[73] [74]
通常の飛行状態では、境界層は後縁まで上面と下面の両方に付着したままであり、流れの残りの部分への影響は中程度である。境界層がない非粘性流れ理論の予測と比較すると、付着した境界層は揚力を適度に減らし、圧力分布をいくらか変更し、その結果、表面摩擦抵抗に加えて粘性関連の圧力抵抗が生じる。表面摩擦抵抗と粘性関連の圧力抵抗の合計は、通常、プロファイル抵抗と呼ばれる。[74] [75]
遅延
.jpg/500px-1915ca_abger_fluegel_(cropped_and_mirrored).jpg)
与えられた対気速度における翼の最大揚力は、境界層の剥離によって制限される。迎え角が増加すると、境界層が上面に付着したままでいられなくなる点に達する。境界層が剥離すると、上面上に再循環流の領域が残る。これは、右の流れの可視化写真に示されている。これは失速または失速と呼ばれる。失速を超える迎え角では、揚力は大幅に減少するが、ゼロに低下することはない。失速前に達成できる最大揚力は、揚力係数で言えば、単一要素翼型では通常 1.5 未満であるが、高揚力スロットフラップと前縁装置を展開した翼型では 3.0 を超えることがある。[76]
ブラフボディ
流線型や失速する翼を持たない鈍い物体の周りの流れは、強い抗力に加えて揚力も生成する可能性がある。この揚力は一定である場合もあれば、渦放出により振動する場合もある。物体の柔軟性と渦放出の相互作用により、変動する揚力の影響が強まり、渦誘起振動が発生する可能性がある。[77]たとえば、円筒の周りの流れはカルマン渦列を生成する。これは、円筒の側面から交互に渦が放出される現象である。流れの振動性により、正味（平均）力が無視できるほど小さいにもかかわらず、円筒に変動する揚力が生じる。揚力の周波数は、流れのレイノルズ数に依存する無次元ストローハル数によって特徴付けられる。 [78] [79]
柔軟な構造物の場合、この振動する揚力は渦誘起振動を引き起こす可能性があります。特定の条件（たとえば、揚力の共鳴や強いスパン方向の相関）下では、揚力の変動による構造物の動きが大幅に強化される可能性があります。このような振動は問題を引き起こし、工業用煙突のような背の高い人工構造物の倒壊の危険があります。[77]
マグヌス効果では、自由流中の回転する円筒によって揚力が発生します。ここでは、機械的な回転が境界層に作用し、円筒の両側の異なる場所で境界層が分離します。非対称の分離により、流れに関する限り、円筒の有効形状が変化し、円筒は外側の流れに循環を伴う揚力翼のように機能します。[80]
より包括的な物理的説明
上で「翼の揚力の簡略化された物理的説明」で述べたように、2つの主な説明が一般的である。1つは流れの下向きの偏向に基づくもの（ニュートンの法則）で、もう1つは流速の変化を伴う圧力差に基づくもの（ベルヌーイの定理）である。これらのいずれか単独では、揚力流のいくつかの側面を正しく特定しているが、現象の他の重要な側面は説明されていない。より包括的な説明は、下向きの偏向と圧力差（圧力差に関連する流速の変化を含む）の両方を含み、流れをより詳細に調べる必要がある。[81]
翼面の揚力
翼型の形状と迎え角は連動して、翼が通過するときに空気に下向きの力を加えます。ニュートンの第3法則によれば、空気は翼に等しく反対方向（上向き）の力を加えなければならず、これが揚力です。[17]
空気によって及ぼされる正味の力は、翼面の圧力差として発生します。[82]流体内の圧力は絶対的な意味では常に正であるため、[83]圧力は常に押すものと考えなければならず、引っ張るものとして考えてはいけません。したがって、圧力は翼の上部と下部の両方の表面のどこでも内側に押します。流れる空気は、翼の存在に反応して、翼の上部表面の圧力を下げ、下部表面の圧力を上げます。下部表面の圧力は、上部表面の圧力が下げるよりも強く押し上げ、結果として上向きの揚力が発生します。[82]
揚力を生み出す圧力差は翼面に直接作用しますが、圧力差がどのように生じるかを理解するには、より広い領域にわたって流れがどのような作用をするかを理解する必要があります。
翼周りの広い流れ
翼は広範囲にわたって流れの速度と方向に影響を与え、速度場と呼ばれるパターンを作り出す。翼が揚力を生み出すと、翼の前方の流れは上方に偏向し、翼の上下の流れは下方に偏向し、翼のずっと後ろの空気はずっと前方から流れてくる空気と同じ状態になる。上面上の流れは加速され、翼のすぐ後ろの流れは減速される。前方の空気の上方への偏向とすぐ後ろの空気の下方への偏向と合わせて、流れの正味の循環成分が確立される。下方への偏向と流速の変化は顕著で、右の流れのアニメーションでわかるように、広い範囲に及ぶ。流れの方向と速度のこれらの差は、翼の近くで最大となり、はるか上方と下方では徐々に減少する。速度場のこれらの特徴はすべて、揚力流の理論モデルにも現れる。[84] [85]
圧力は、圧力場と呼ばれる不均一な圧力のパターンで、広い範囲にわたって影響を受ける。翼が揚力を生み出すとき、図の等圧線（一定圧力の曲線）で示されているように、翼の上部には低圧の拡散領域があり、通常は下部に高圧の拡散領域がある。表面に作用する圧力差は、この圧力場の一部にすぎない。[86]
圧力差と流速変化の相互作用
不均一な圧力は、高圧から低圧の方向に空気に力を及ぼします。力の方向は、翼の図の周りの圧力場のブロック矢印で示されるように、翼の周りの場所によって異なります。翼の上側の空気は低圧領域の中心に向かって押し出され、翼の下側の空気は高圧領域の中心から外側に押し出されます。
ニュートンの第 2 法則によれば、力は空気をその力の方向に加速させます。したがって、添付の圧力場図の垂直矢印は、翼の上と下の空気が加速される、つまり下向きに曲がっていることを示し、不均一な圧力が流れのアニメーションで見られる流れの下向きの偏向の原因です。この下向きの方向転換を生み出すには、翼は正の迎え角を持つか、十分な正のキャンバーを持つ必要があります。上面上の流れの下向きの方向転換は、空気が下向きの圧力よりも上の圧力によって下向きに押し下げられる結果であることに注意してください。「コアンダ効果」に言及するいくつかの説明では、下向きの方向転換に粘性が重要な役割を果たすと示唆していますが、これは誤りです (上記の「コアンダ効果に関する論争」を参照)。
翼の前方の矢印は、翼の前方の流れが上方に偏向していることを示し、翼の後方の矢印は、後方の流れが翼上で下方に偏向した後、再び上方に偏向していることを示しています。これらの偏向は、流れのアニメーションでも確認できます。
翼の前方と後方の矢印は、翼上部の低圧領域を通過する空気が流入時に加速され、流出時に減速されることも示しています。翼下部の高圧領域を通過する空気は流入時に減速され、流出時に加速されます。したがって、不均一な圧力は、流れのアニメーションで確認できる流速の変化の原因でもあります。流速の変化は、粘性のない定常流では圧力が低いほど速度が速く、圧力が高いほど速度が遅くなるという ベルヌーイの定理と一致しています。
このように、流れの方向と速度の変化は、不均一な圧力によって直接引き起こされます。しかし、この因果関係は一方通行ではなく、同時に両方向に作用します。空気の動きは圧力差の影響を受けますが、圧力差の存在は空気の動きに依存します。したがって、この関係は相互的、つまり互恵的な相互作用です。空気の流れは圧力差に応じて速度や方向を変え、圧力差は速度や方向の変化に対する空気の抵抗によって維持されます。[87]圧力差は、それが押すものがある場合のみ存在できます。空気力学的流れでは、空気が圧力差によって加速されるため、圧力差が空気の慣性に逆らって押します。[88]これが、空気の質量が計算の一部であり、揚力が空気の密度に依存する理由です。
翼表面に揚力をかける圧力差を維持するには、翼の周囲の広い範囲で不均一な圧力パターンを維持する必要があります。これには、垂直方向と水平方向の両方で圧力差を維持する必要があり、したがって、ベルヌーイの定理に従って流れを下向きに曲げ、流速を変える必要があります。圧力差と流れの方向と速度の変化は、相互作用によって互いに維持されます。圧力差は、ニュートンの第 2 法則と、表面に沿った流れが主に下向きに傾斜する翼の輪郭に沿っているという事実から自然に生じます。そして、空気に質量があるという事実は、相互作用にとって重要です。[89]
単純な説明では不十分
揚力を生み出すには、流れを下向きに曲げることと、ベルヌーイの定理に従って流速を変えることの両方が必要である。上記の「翼の揚力に関する簡略化された物理的説明」で示した簡略化された説明は、揚力をどちらか一方のみで説明しようとすることで不十分であり、現象の一部しか説明できず、他の部分は説明されていない。[90]
リフトの定量化
圧力統合
翼表面の圧力分布がわかっている場合、総揚力を決定するには、それぞれが独自の局所的な圧力値を持つ表面の局所要素からの圧力力への寄与を合計する必要があります。したがって、総揚力は、翼表面上の遠方場の流れに垂直な方向の圧力の積分です。 [91]
どこ：
- S は平均気流に対して垂直に測定された翼の投影面積（平面面積）です。
- n は翼に向かう法線単位ベクトルです。
- k は自由流の方向に垂直な垂直単位ベクトルです。
上記の揚力方程式では、圧力力に比べて小さい 表面摩擦力は無視されます。
積分におけるkの代わりに自由流に平行な流れ方向ベクトルi を使用すると、圧力抗力D pの式が得られます（これにはプロファイル抗力の圧力部分と、翼が 3 次元の場合は誘導抗力が含まれます）。スパン方向ベクトルj を使用すると、横力Y が得られます。
この積分の妥当性には、一般に、翼型の形状が部分的に滑らかな閉曲線であることが必要です。
揚力係数
揚力は翼の大きさに依存し、翼面積にほぼ比例します。特定の翼の揚力をその揚力係数 で定量化すると便利な場合が多くあります。揚力係数は、翼の単位面積あたりの全体的な揚力を定義します。
特定の迎え角における翼の値が与えられれば、特定の流れの条件で生成される揚力を決定することができる。 [92]
どこ
揚力の数学的理論
揚力の数学的理論は、空気が連続流体として流れることを前提とした連続流体力学に基づいています。[94] [95] [96]揚力は物理学の基本原理に従って生成されますが、最も重要なのは次の3つの原理です。[97]
- 運動量保存則は、ニュートンの運動の法則、特に空気の要素にかかる正味の力とその運動量の変化率を関連付けるニュートンの第二法則の結果である。
- 質量保存則、翼の表面は周囲を流れる空気に対して不浸透性であるという仮定を含む、および
- エネルギー保存則。エネルギーは生成も破壊もされないとされています。
翼は周囲の広い範囲の流れに影響を与えるため、力学の保存則は偏微分方程式と、翼表面および翼から離れた場所で流れが満たさなければならない境界条件の組み合わせの形で具体化されます。[98]
揚力を予測するには、特定の翼型の形状と流れの状態に関する方程式を解く必要がありますが、これは通常、数値流体力学(CFD) の手法を使用して、コンピュータ上でのみ実行可能な膨大な計算量を必要とします。CFD ソリューションから純空気力学力を決定するには、「圧力積分」で説明したように、翼型のすべての表面要素にわたって CFD によって決定された圧力とせん断による力を 「加算」 (積分) する必要があります。
ナビエ・ストークス方程式(NS) は、揚力の理論として最も正確なものになる可能性がありますが、実際には、翼面の境界層における乱流の影響を捉えるには、ある程度の精度を犠牲にする必要があり、レイノルズ平均ナビエ・ストークス方程式(RANS) を使用する必要があります。より単純ですが、精度の低い理論も開発されています。
ナビエ・ストークス（NS）方程式
これらの方程式は、質量保存則、ニュートンの運動量保存則、エネルギー保存則、ニュートンの粘性作用の法則、フーリエ熱伝導法則、密度、温度、圧力に関する状態方程式、および流体の粘性および熱伝導率の式を表しています。[99] [100]
原理的には、NS方程式は、翼面における貫通流および滑りがないという境界条件と組み合わせることで、通常の大気飛行のあらゆる状況で高精度に揚力を予測するために使用できます。しかし、実際の状況での気流は、少なくとも翼後部では、翼面に隣接する境界層に常に乱流を伴います。NS方程式を生の形で解いて揚力を予測するには、乱流の詳細を最小の渦まで計算で解決する必要があります。これは、最も強力なコンピュータでもまだ不可能です。[101]したがって、原理的にはNS方程式は完全で非常に正確な揚力の理論を提供しますが、揚力を実際に予測するには、乱流の影響を直接計算するのではなく、RANS方程式でモデル化する必要があります。
レイノルズ平均ナビエ・ストークス（RANS）方程式
これらは、時間平均された乱流運動と、乱流モデリング（乱流が時間平均的に境界層にどのように影響するかに関する次元解析と経験的情報の組み合わせに基づく追加の方程式セット）によって表現された時間平均流れに対する乱流の影響を含むNS方程式です。[102] [103] RANSソリューションは、翼の周囲の点の密なグリッドで定義された時間平均速度ベクトル、圧力、密度、および温度で構成されます。
必要な計算量は、生のNS計算で乱流運動をすべて解決するために必要な量のごくわずかな部分（10億分の1）[101]であり、大型コンピュータが利用できるようになったことで、3次元で完全な飛行機のRANS計算を実行することが現実的になりました。乱流モデルは完全ではないため、RANS計算の精度は不完全ですが、実際の航空機設計には十分です。RANSによって予測される揚力は、通常、実際の揚力の数パーセント以内です。
非粘性流れ方程式（オイラーまたはポテンシャル）
オイラー方程式は、粘性、熱伝導、乱流の影響を除いたNS方程式です。[104] RANS解と同様に、オイラー解は、翼を囲む密な点のグリッドで定義された速度ベクトル、圧力、密度、温度で構成されます。オイラー方程式はNS方程式よりも単純ですが、正確な解析解には適していません。
ポテンシャルフロー理論によってさらに簡略化が可能になり、決定すべき未知数の数が減り、以下に説明するように、場合によっては解析的な解法が可能になります。
オイラー法またはポテンシャルフロー法のどちらの計算でも、失速以下の迎え角では翼面の圧力分布をほぼ正確に予測しますが、総揚力を 10～20% ほど見落とす可能性があります。失速以上の迎え角では、非粘性計算では失速の発生を予測せず、結果として揚力を大幅に過大評価します。
ポテンシャル流理論では、流れは非回転であると仮定される。つまり、小さな流体塊は正味の回転速度を持たない。数学的には、これは速度ベクトル場の回転がどこでもゼロに等しいというステートメントによって表現される。非回転流は、速度がポテンシャルと呼ばれるスカラー関数の勾配として表現できるという便利な特性を持つ。このように表現される流れはポテンシャル流と呼ばれる。[105] [106] [107] [108]
ポテンシャル流理論では、流れは非圧縮性であると仮定されます。非圧縮性ポテンシャル流理論の利点は、ポテンシャルについて解くべき方程式 (ラプラス方程式) が線形であるため、他の既知の解の重ね合わせによって解を構築できることです。非圧縮性ポテンシャル流方程式は、複素変数の関数の理論に基づく方法である等角写像によっても解くことができます。20 世紀初頭、コンピューターが利用可能になる前に、等角写像は、理想的な翼型形状のクラスに対する非圧縮性ポテンシャル流方程式の解を生成するために使用され、揚力翼の圧力分布に関する最初の実用的な理論的予測のいくつかを提供しました。
ポテンシャル方程式の解は速度場のみを直接決定します。圧力場はベルヌーイの方程式を通じて速度場から推定されます。
ポテンシャル流理論を揚力流に適用するには、特別な処理と追加の仮定が必要です。この問題は、非粘性流における翼の揚力には翼の周りの流れの循環が必要であるために発生します (以下の「循環とクッタ・ジューコフスキーの定理」を参照)。しかし、翼の周りの領域全体で連続する単一のポテンシャル関数では、循環がゼロでない流れを表すことはできません。この問題の解決策は、翼表面のある点から無限遠まで伸びる曲線または線である分岐カットを導入し、カットを横切るポテンシャル値のジャンプを許容することです。ポテンシャルのジャンプにより、流れにポテンシャルジャンプに等しい循環が課せられ、非ゼロの循環を表すことができます。ただし、ポテンシャルジャンプは、ポテンシャル方程式やその他の境界条件によって決定されない自由パラメータであるため、解は不確定です。循環の値と揚力の任意の値に対して、ポテンシャル流解が存在します。この不確定性を解決する1つの方法は、クッタ条件[109] [110]を課すことです。これは、すべての可能な解の中で、物理的に合理的な解は、流れが後縁からスムーズに離れる解であるというものです。流線スケッチは、流れが後縁を回り込み、後縁より前の上部表面から離れるゼロ揚力の流れパターンと、クッタ条件に従って流れが後縁からスムーズに離れる正の揚力の流れパターンを示しています。
線形ポテンシャルフロー
これは、翼が非常に薄く、迎え角が小さいというさらなる仮定を伴うポテンシャルフロー理論です。[111]線形化理論は、翼の圧力分布の一般的な特性と、それが翼の形状と迎え角によってどのように影響を受けるかを予測しますが、設計作業には十分な精度ではありません。2D翼の場合、このような計算はPCのスプレッドシートでほんの一瞬で行うことができます。
循環とクッタ・ジューコフスキーの定理
翼が揚力を生成すると、全体的な速度場のいくつかの要素が、翼の周囲の空気の正味の循環に寄与します。翼の前方の上昇流、上方の加速流、下方の減速流、および後方の下降流です。
循環は、翼の周りの非粘性流体の 「回転」（または渦度）の総量として理解できます。
クッタ・ジューコフスキーの定理は、2次元翼の翼幅単位あたりの揚力を流れのこの循環成分に関連付けます。[84] [112] [113]これは、翼が静止状態から動き始め、初期渦が形成されて残され、翼の周囲に循環が形成されるまでの翼の周りの流れの発達に従う揚力の説明における重要な要素です。[114] [115] [116]次に、クッタ・ジューコフスキーの定理から揚力を推測します。この説明は主に数学的であり、その一般的な進行は物理的な因果関係ではなく、論理的な推論に基づいています。[117]
Kutta-Joukowski モデルでは、2 次元の翼がどの程度の循環や揚力を生み出すかを予測できません。Kutta-Joukowski を使用して単位翼幅あたりの揚力を計算するには、循環の既知の値が必要です。特に、後方のよどみ点が翼の後縁に移動し、飛行中そこに付着するという Kutta 条件が満たされている場合は、等角写像法によって理論的に揚力を計算できます。
従来の翼型によって生成される揚力は、翼型設計と、前進速度、迎え角、空気密度などの飛行条件の両方によって決まります。揚力は、境界層吹き出しや吹き出しフラップの使用など、人工的に循環を増やすことで増加できます。フレットナーローターでは、翼型全体が円形で、翼幅方向の軸を中心に回転して循環を作り出します。
3次元フロー
3次元翼の周りの流れには、特に翼端に関連する重要な追加問題が伴います。典型的なデルタ翼などの低アスペクト比の翼の場合、2次元理論では不十分なモデルが提供され、3次元の流れの効果が支配的になる可能性があります。[118]高アスペクト比の翼であっても、有限スパンに関連する3次元効果は、翼端付近だけでなく、翼幅全体に影響を及ぼす可能性があります。
翼端と翼幅方向の分布

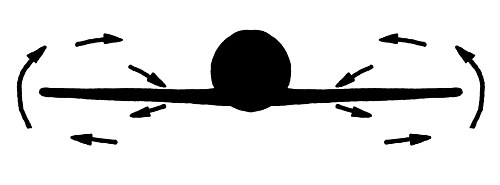

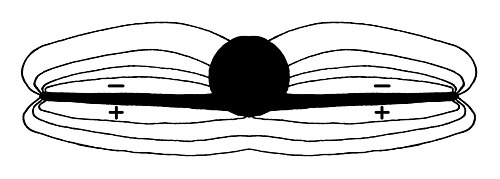

翼端の垂直方向の圧力勾配により、空気は翼の下から横方向に流れ、上面を通り抜ける。これにより翼端の圧力勾配が減少し、揚力も減少する。揚力は翼の付け根から翼端に向かって翼幅方向に減少する傾向があり、翼断面の圧力分布もそれに応じて翼幅方向に変化する。飛行方向に垂直な平面の圧力分布は、右の図のようになる傾向がある。[119]この翼幅方向に変化する圧力分布は、速度場との相互作用によって維持される。翼下の流れは外側に加速され、翼端の外側の流れは上方に加速され、翼上の流れは内側に加速され、右に示すような流れのパターンとなる。[120]
同じ翼型と断面揚力を持つ2次元の流れよりも流れの下向きの曲がりが大きく、2次元の流れと比較して同じ揚力を得るためにはより大きな断面迎え角が必要となる。[121]翼はあたかも自由流が下向きに傾いているかのように、事実上自ら作り出した下降気流の中を飛行しており、その結果、総空気力ベクトルは2次元の場合に比べてわずかに後方に傾いている。力ベクトルの追加の後方成分は揚力誘導抗力と呼ばれる。
翼の上と下の速度の翼幅方向成分の差 (上は内側方向、下は外側方向) は、後縁と下流の後流にまで残ります。流れが後縁を離れた後、この速度差は渦シートと呼ばれる比較的薄いせん断層を横切って発生します。
馬蹄渦システム
翼から出る翼端の流れは、翼端渦を作り出します。主渦シートが後縁から下流に流れると、その外側の縁が巻き上がり、翼端渦と合流します。翼端渦と、それらに流れ込む渦シートの組み合わせは、渦後流と呼ばれます。
後流渦の渦度に加えて、翼の境界層にも「境界渦度」と呼ばれる渦度があり、翼の両側の後流シートを馬蹄形の渦系に結び付けます。馬蹄形の渦系は、1907年にイギリスの航空学の先駆者であるランチェスターによって認識されました。[122]
束縛渦度分布と後流渦度が与えられれば、ビオ・サバールの法則（ベクトル計算関係）を使用して、翼の揚力によって引き起こされる場の任意の場所の速度摂動を計算することができます。3次元翼の揚力分布と揚力誘導抗力の近似理論は、翼の馬蹄形渦システムに適用されたこのような解析に基づいています。[123] [124]これらの理論では、束縛渦度は通常理想化され、翼内部のキャンバー面に存在すると想定されています。
このような理論では速度は渦度から推定されるため、一部の研究者は、例えば「渦によって誘発される速度」などの用語を使用して、渦度が速度の乱れの原因であることを暗示する状況を説明します。[125]しかし、このように渦度と速度の間に機械的な因果関係を帰することは、物理学と一致しません。[126] [127] [128]翼の周りの流れの速度の乱れは、実際には圧力場によって生成されます。[129]
遠方場における揚力の発現
揚力流における力と運動量の統合バランス
揚力翼の周りの流れは、流れ場のあらゆる点で局所的に、また流れの拡張領域全体にわたって積分された意味で、運動量保存に関するニュートンの第 2 法則を満たしている必要があります。拡張領域の場合、ニュートンの第 2 法則は制御ボリュームの運動量定理の形を取ります。ここで、制御ボリュームは、解析のために選択された流れの任意の領域です。運動量定理は、制御ボリュームの境界に及ぼされる積分された力 (表面積分) が、制御ボリュームの内部を通過する流体塊の運動量の積分された時間変化率 (物質微分) に等しいと述べています。定常流れの場合、これは境界を通過する運動量の流束の正味表面積分の形で表されることができます。[130]
2D 翼周りの揚力流は、通常、翼を完全に取り囲む制御ボリューム内で解析されるため、制御ボリュームの内側境界は翼表面であり、単位スパンあたりの下向きの力が翼によって流体に及ぼされる。外側境界は通常、大きな円か大きな長方形のいずれかである。翼から離れたこの外側境界では、速度と圧力は均一な流れと渦に関連する速度と圧力によって適切に表され、粘性応力は無視できるため、外側境界で積分する必要がある力は圧力のみである。[131] [132] [133]自由流の速度は通常、水平で揚力が垂直上向きであると想定されるため、垂直方向の運動量が関心のある成分となる。
自由空気の場合（地面なし）、翼が流体に及ぼす力は、右の図に示すように、外側の境界の形状に応じて、部分的には運動量フラックスとして、部分的には外側の境界での圧力差として現れます。高さよりも長さがはるかに長い平らな水平の長方形の場合、前面と背面を通る垂直運動量のフラックスは無視でき、揚力は上部と下部の統合された圧力差によって完全に説明されます。[131]正方形または円形の場合、運動量フラックスと圧力差はそれぞれ揚力の半分を占めます。[131] [132] [133]縦の長さが幅よりはるかに長い長方形の場合、上部と下部の不均衡な圧力は無視でき、揚力は完全に運動量フラックスによって説明され、前面から制御容積に入る上向きの運動量のフラックスが揚力の半分を占め、背面から制御容積から出る下向きの運動量のフラックスが残りの半分を占めます。[131]
上で説明したコントロールボリューム解析の結果はすべて、前述のクッタ・ジューコフスキーの定理と一致している。定理の導出には、縦長の長方形と円形の両方のコントロールボリュームが使用されている。[132] [133]

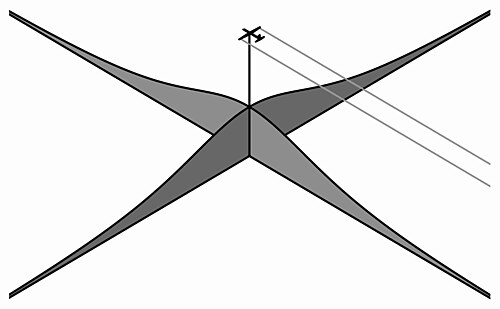

飛行機の下の地面の過圧によって揚力が反応する
翼は、上記の「翼の周りの広い流れ」で説明したように、周囲の空気に圧力場を作り出します。この場に関連する圧力差は徐々に消え、遠くではごく小さくなりますが、完全になくなることはありません。飛行機の下では、圧力場は正圧の乱れとして地面に残り、地面に届き、右側に示すように、地面に周囲よりわずかに高い圧力のパターンを形成します。[134]飛行機のかなり下では圧力差は非常に小さいですが、広い範囲に広がり、かなりの力になります。安定した水平飛行の場合、圧力差による統合された力は、飛行機の全空気力学的揚力と飛行機の重量に等しくなります。ニュートンの第 3 法則によると、空気によって地面に及ぼされるこの圧力力は、地面によって空気に及ぼされる等しく反対方向の上向きの力と釣り合い、飛行機によって空気に及ぼされる下向きの力をすべて相殺します。したがって、大気全体に作用する揚力による正味の力はゼロであり、したがって、現代の空気力学の発展の初期にランチェスターが指摘したように、大気中の垂直方向の運動量の統合的な蓄積は存在しない。[135]
