MIM -104パトリオットは、移動式迎撃ミサイル地対空ミサイル（SAM）システムであり、アメリカ陸軍および複数の同盟国が使用する主要なシステムです。アメリカの防衛請負業者レイセオン社によって製造され、その名称は兵器システムのレーダーコンポーネントに由来しています。システムの中核をなすAN/MPQ-53は、「フェーズドアレイ追跡レーダーによる目標迎撃」[ 6 ]として知られており、これは「パトリオット」の頭文字をとったものです。1984年、パトリオットシステムは、アメリカ陸軍の主要な高～中高度防空（HIMAD）システムとしてナイキ・ヘラクレスシステムに、またアメリカ陸軍の中高度戦術防空システムとしてMIM-23ホークシステムに取って代わり始めました。 [ 7 ]パトリオットは航空機に対する防御に加えて、アメリカ陸軍の主要な終末段階弾道ミサイル迎撃（ABM）システムでもあります。2016年現在このシステムは少なくとも2040年まで運用され続けると予想されている。[ 8 ]
パトリオットは、先進的な空中迎撃ミサイルと高性能レーダーシステムを採用している。パトリオットは、アラバマ州ハンツビルにあるレッドストーン兵器廠で開発された。同兵器廠は以前にもセーフガードABMシステムとその構成要素であるスパルタンミサイルと極超音速スプリントミサイルを開発している。パトリオットのシンボルは、アメリカ独立戦争時代の民兵の絵である。
MIM-104 パトリオットは広く輸出されている。パトリオットは、戦闘で致死的な自律性を採用した米国国防総省 (DoD) の最初の戦術システムの 1 つである。 [ 9 ]このシステムは 1991 年の湾岸戦争ではイラクのスカッド ミサイルの迎撃が確認されず、性能が低かったが、2003 年のイラク戦争では迎撃に成功した。2014 年 8 月、イスラエル防空司令部が2014 年のガザ戦争中にハマスのドローン2 機を撃墜した際に、初めてUAV を撃墜した。パトリオット システムは、2015 年以降、イエメン内戦でサウジアラビアとアラブ首長国連邦の空軍によってフーシ派のミサイルに対して使用されている。2023 年以降、ウクライナはロシア・ウクライナ戦争でパトリオット システムを運用し、ロシアのSu-34およびSu-35戦闘機、Mi-8ヘリコプター、キンジャル弾道ミサイルを撃墜している。
パトリオット以前、レイセオンはFABMDS（陸軍弾道ミサイル防衛システム）、AADS-70（陸軍防空システム - 1970）、SAM-D（地対空ミサイル - 開発）など、多数の地対空ミサイル計画に関わっていた。[ 10 ] 1975年、SAM-Dミサイルはホワイトサンズミサイル射場でドローンを撃墜することに成功した。1976年、パトリオット防空ミサイルシステムと改名された。MIM-104（移動迎撃ミサイル104）パトリオットは、MPQ-53パッシブ電子走査アレイレーダーやミサイル誘導によるトラックなど、いくつかの新技術を組み合わせた。
システムの本格的な開発は 1976 年に始まり、1984 年に配備されました。[ 7 ]パトリオットは当初、対空システムとして使用されました。1988 年に、戦術弾道ミサイル(TBM) に対する限定的な能力を提供するアップグレードを受け、PAC-1 (Patriot Advanced Capability 1) と命名されました。製造元のロッキード・マーティンによる最新のアップグレードである PAC-3 は、迎撃ミサイルのほぼ完全なシステム再設計であり、今回は最初から戦術弾道ミサイルを迎撃して破壊する能力を備えて設計されています。[ 11 ]陸軍は、統合戦闘指揮システム (IBCS) を使用したより広範な防空アーキテクチャと連携するように設計された統合防空ミサイル防衛システムの一部として、パトリオットシステムをアップグレードする予定です。[ 5 ]
パトリオット・システムは、通信、指揮統制、レーダー監視、ミサイル誘導という4つの主要な運用機能を備えている。これら4つの機能が連携することで、協調的で安全かつ統合された移動式防空システムが実現する。
パトリオットシステムはモジュール式で機動性に優れています。バッテリーサイズの要素は1時間以内に設置できます。射撃管制部（レーダー装置、交戦管制ステーション、アンテナマスト群、電源装置）と発射装置を含むすべてのコンポーネントは、トラックまたはトレーラーに搭載されます。レーダー装置とミサイルを搭載した発射装置は、オシュコシュM983 HEMTTによって牽引されるM860セミトレーラーに搭載されます。
ミサイルの再装填は、後部にHiabクレーンを搭載したM985 HEMTTトラックを使用して行われます。このクレーンは、通常のM977 HEMTTおよびM985 HEMTT貨物車に搭載されている標準的なGroveクレーンよりも大型です。誘導ミサイル輸送車（GMT）として知られるこのクレーントラックは、発射装置から使用済みのミサイルキャニスターを取り外し、新しいミサイルと交換します。クレーンが格納されていない状態ではHEMTTの高さがほぼ2倍になるため、乗員は非公式に「サソリの尾」と呼んでいます。標準サイズのクレーンを搭載した標準的なM977 HEMTTは、大型修理部品輸送車（LRPT）と呼ばれることもあります。
パトリオットミサイルシステムの心臓部は、AN/MPQ-53または-65/65Aレーダーセット（RS）、AN/MSQ-104または-132交戦管制ステーション（ECS）、OE-349アンテナマストグループ（AMG）、およびEPP-III電力プラント（EPP）で構成される射撃管制部です。ミサイルは、最大4発のPAC-2ミサイルを搭載できるM901発射ステーション（LS）、16発のPAC-3ミサイルを搭載できるM902 LS、またはPAC-2、PAC-3、およびMSE/スカイセプターミサイルを様々な組み合わせで搭載できるように構成できるM903 LSのいずれかに搭載され、そこから発射されます。パトリオット大隊には、大隊の発射を調整し、パトリオットをJTIDSまたはMIDSネットワークにアップリンクするように設計された指揮ステーションである情報調整センター（ICC）も装備されています。
AN/MPQ-53/65レーダーセットは、IFF、電子対抗手段（ECCM）、およびミサイル追跡（TVM）誘導サブシステムを備えた受動型電子走査アレイレーダーです。AN/MPQ-53レーダーセットはPAC-2ユニットをサポートし、AN/MPQ-65レーダーセットはPAC-2およびPAC-3ユニットをサポートします。これら2つのレーダーの主な違いは、2つ目の進行波管（TWT）が追加されていることであり、これにより-65レーダーは捜索、探知、および追跡能力が向上しています。レーダーアンテナアレイは5,000を超える素子で構成されており、レーダービームを毎秒何度も「偏向」させます。
レーダーアンテナアレイには、IFF質問器サブシステム、TVMアレイ、および少なくとも1つの「サイドローブキャンセラー」（SLC）が含まれています。SLCは、レーダーに影響を与える可能性のある干渉を低減するために設計された小型アレイです。パトリオットのレーダーは、「探知から攻撃まで」のシステムであるという点でやや特殊です。つまり、単一のユニットがすべての捜索、識別、追跡、および交戦機能を実行します。これに対し、他のほとんどのSAMシステムは、目標を探知して交戦するために必要なすべての機能を実行するために、複数の異なるレーダーを必要とします。
パトリオットの平面フェーズドアレイレーダーによって生成されるビームは、移動式パラボラアンテナのビームに比べて比較的狭く、非常に機敏です。この特性により、パトリオットは弾道ミサイルなどの小型で高速な目標や、ステルス機や巡航ミサイルなどのレーダー断面積の小さい目標を探知することができます。パトリオットのレーダーの出力と機敏性は、ECM、レーダー妨害、RWR装置の使用などの対抗措置に対しても非常に高い耐性を持っています。パトリオットは、妨害に対抗するために周波数を迅速に変更することができます。ただし、このレーダーには「死角」が生じる可能性があります。[ 5 ]
陸軍は、パトリオットシステムのレーダーコンポーネントのアップグレードを計画しており、これにはシステムの導入以来使用されてきたものに代わる新しいデジタルプロセッサが含まれています。2017年、パトリオットは、より広い範囲とより鮮明な識別能力を持つ新しいAN/MPQ-65Aアクティブ電子走査アレイ（AESA）レーダーを取得しました。[ 12 ] [ 13 ]メインの窒化ガリウム（GaN）ベースのAESAアレイは9フィート× 13フィート（2.7m × 4.0m ）で、現在のアンテナのボルトオン交換品であり、主要な脅威に向けられています。2つの新しいリアパネルアレイはメインアレイの4分の1のサイズで、システムが後方と側面を監視できるようにし、360度のカバー範囲を提供します。[ 14 ] [ 15 ] GaN AESAレーダーは、メンテナンスコストも最大50%削減されます。[ 16 ] 1 つの送信機を多数のレンズを通して照射する代わりに、GaN アレイはそれぞれ独自の制御を備えた多数の小型送信機を使用するため、柔軟性が向上し、一部の送信機が動作しなくても動作することができます。[ 8 ]

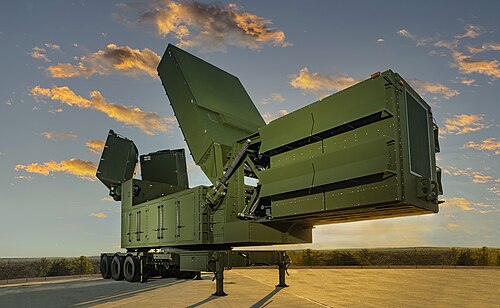

2017 年 10 月、陸軍は、パトリオット システムの新しいレーダーとしてレイセオン社の低層防空ミサイル防衛システム (LTAMDS) レーダーが選定されたと発表した。弾道ミサイルを主に探知するために一度に空の一部しか監視できなかった従来のレーダーとは異なり、LTAMDS は 360 度全方位をカバーし、低空飛行や機動するドローンや巡航ミサイルを探知できる。[ 5 ]この設計では、1 つの大きなメイン アレイの両側に 2 つの小さなアレイが配置されており、メイン パネルは引き続き高高度の脅威に焦点を当て、サイド パネルは従来のレーダー セットの半分のサイズで 2 倍の出力を持ち、かなりの距離から低速の脅威を探知できる。レイセオン社は、2022 年に運用開始予定の最初の 6 基のレーダーを製造するために3 億 8300 万米ドルの契約を獲得した。 [ 17 ]
AN/MSQ-104 または AN/MSQ-132 交戦管制ステーション (ECS) は、パトリオット発射砲台の神経中枢であり、1 台あたり約600 万米ドル かかる。[ 18 ] ECS は、 M927 5 トン カーゴ トラックの荷台または軽中型戦術車両(LMTV) カーゴ トラックの荷台に搭載されたシェルターで構成されている。ECS の主なサブ コンポーネントは、兵器管制コンピュータ (WCC)、データ リンク ターミナル (DLT)、UHF通信アレイ、ルーティング ロジック無線インターフェース ユニット (RLRIU)、およびシステムのヒューマン マシン インターフェースとして機能する 2 人用ステーションである。ECS は空調され、加圧され (化学/生物攻撃に耐えるため)、電磁パルス(EMP) やその他の電磁干渉からシールドされている。ECS には、音声通信を容易にするためのSINCGARS無線機も複数搭載されている。
WCCはパトリオットシステムのメインコンピュータです。このコンピュータは、オペレーターインターフェースを制御し、ミサイル迎撃アルゴリズムを計算し、限定的な障害診断機能を提供します。固定小数点演算と浮動小数点演算に対応した24ビット並列軍用コンピュータとして設計され、最大クロック周波数6MHzで動作するマルチプロセッサ構成となっています。現代のパーソナルコンピュータと比較すると、処理能力は非常に限られているため、パトリオットの運用期間中に何度かアップグレードが行われてきました。2013年に配備された最新型は、性能が数桁向上しています。
DLTはECSとパトリオットミサイルの発射ステーションを接続する役割を担います。ECSと発射装置の間で暗号化されたデータを送受信するために、 SINCGARS無線または光ファイバーケーブルが使用されます。DLTを介して、システムオペレーターは発射装置の設置、旋回、格納を遠隔操作したり、発射装置やミサイルの診断を行ったり、ミサイルを発射したりすることができます。
UHF通信アレイは、3つのUHF無線機スタックと、それらに付随するパッチングおよび暗号化装置で構成されています。これらの無線機は、OE-349アンテナマストグループのアンテナに接続されており、姉妹パトリオット砲台とその関連するICC（統合制御センター）間でUHF通信を行うために使用されます。これにより、ICCが下位の砲台を一元的に制御できる、安全なリアルタイムデータネットワーク（PADIL、パトリオットデータ情報リンクとして知られる）が構築されます。
RLRIUは、ECSに入力されるすべてのデータのプライマリールーターとして機能します。RLRIUは、大隊データネットワーク上で各砲兵中隊にアドレスを割り当て、大隊全体からデータを送受信します。また、WCCからDLTに送られてくるデータを「変換」し、発射装置との通信を円滑にします。
Patriotのクルーステーションは、マンステーション1と3（MS1とMS3）と呼ばれています。これらは、Patriotオペレーターがシステムとやり取りするステーションです。マンステーションは、さまざまなスイッチインジケータに囲まれたモノクロ（緑と黒）スクリーンで構成されています。各マンステーションには、従来のQWERTYキーボードと、 PCマウスのように機能する小型ジョイスティックであるアイソメトリックスティックも備えられています。これらのスイッチインジケータとPatriotユーザーインターフェースソフトウェアを介してシステムを操作します。最新のアップグレードにより、オペレーターのモノクロスクリーンと物理スイッチは、両方のステーションに2つの30インチ（760mm ）タッチスクリーンLCDと標準キーボード/マウスに置き換えられました。
OE-349アンテナマストグループ（AMG）は、M927 5トン貨物トラックに搭載されています。 遠隔操作可能なマスト上に、4kWアンテナが2組ずつ、計4基設置されています。AMGの設置位置は、ロール角が0.5度、クロスロール角が10度以内です。アンテナは方位角方向に制御でき、マストは地上から最大100フィート11インチ（30.76m ）まで上昇させることができます。各アンテナペアの基部には、アンテナおよび併設シェルター内の無線機と接続された高出力アンプが2基設置されています。
ECSとICCは、これらのアンテナを通してそれぞれのUHF帯の「ショット」を送信し、PADILネットワークを構築します。各ショットの偏波は、「フィードホーン」を垂直または水平に調整することで変更できます。これにより、地形障害物によって信号が遮られる場合でも、通信ショットが目的のターゲットに到達する可能性が高まります。
EPP-IIIディーゼル電気発電装置（EPP）は、ECSおよびレーダーの電源です。EPPは、150 キロワットのディーゼルエンジン2基と 、400ヘルツの3相発電機で構成され、これらは配電ユニットを介して相互接続されています。発電機はトレーラーまたは改造されたM977 HEMTTに搭載されています。
各EPPには、100ガロン（380リットル）の燃料タンクが2つと、接地装置を備えた燃料分配装置が搭載されています。各ディーゼルエンジンは、燃料満タンで8時間以上稼働できます。EPPは、発電機の横にリールに収納されたケーブルを通してレーダーとECSに電力を供給します。また、ECSを経由するケーブルを通してAMGにも電力を供給します。
M90x発射ステーションは、遠隔操作式の独立型ユニットです。ECSは、光ファイバーまたはVHF（SINCGARS）データリンクを介して、各発射ステーションのDLTから発射装置の動作を制御します。
一体型水平調整装置により、最大10度の傾斜地への設置が可能です。各発射装置は方位角方向に旋回可能で、固定された高所発射位置まで上昇します。発射前に発射装置の精密な照準調整は不要なため、システム反応時間に余分な遅延は生じません。各発射装置は、データリンクを介してECSに詳細な診断情報を提供できます。
発射ステーションは、発射装置発電機セット、発射装置電子モジュール（LEM）、発射装置機械アセンブリ（LMA）、および発射装置相互接続グループ（LIG）の4つの主要な機器サブシステムで構成されています。発電機セットは、発射装置に電力を供給する15kW 、 400Hzの発電機で構成されています。LEMは、ECSからデータリンクを介して要求された発射装置の動作をリアルタイムで実行するために使用されます。LMAは、発射装置のプラットフォームとミサイルを物理的に組み立て、回転させます。LIGは、発射装置ミサイル弾頭分配器（LMRD）を介してミサイル自体を発射装置に接続します。
最初に実戦配備された派生型はMIM-104A「スタンダード」でした。これは航空機との交戦に特化して最適化されており、弾道ミサイルに対する能力は非常に限られていました。射程は70km （43マイル）、速度はマッハ2以上でした。MIM-104B「対スタンドオフジャマー」（ASOJ）は、 ECM発信機を探知して破壊するように設計されたミサイルです。
MIM-104C PAC-2ミサイルは、弾道ミサイル迎撃用に最適化された最初のパトリオットミサイルでした。GEMシリーズミサイル（MIM-104D/E）は、PAC-2ミサイルの改良型です。PAC-3ミサイルは、Kaバンドアクティブレーダーシーカーを搭載し、従来の迎撃ミサイルが目標付近で爆発して破片で破壊する方式とは異なり、「直撃破壊」方式を採用した新型迎撃ミサイルです。また、弾道ミサイルに対する致死性を劇的に向上させるいくつかの改良が施されています。これらの異なる種類のミサイルに関する具体的な情報は、「派生型」のセクションで説明します。
これらのうち最初の7つは、1つのキャニスターにミサイル1発を収容する大型のPAC-2構成で、そのうち4つをランチャーに搭載できます。PAC-3ミサイルキャニスターにはミサイルが4発収容されるため、1つのランチャーに16発を搭載できます。ミサイルキャニスターは、輸送および保管容器と発射管の両方の役割を果たします。パトリオットミサイルは工場出荷時に「認証済み弾薬」と呼ばれ、発射前にミサイルに追加のメンテナンスは必要ありません。
PAC-2ミサイルは全長5.8メートル（19フィート0インチ）、重量約900キログラム（2,000ポンド）で、固体燃料ロケットモーターによって推進される。
PAC-2ミサイルシリーズは、いずれもほぼ標準的な設計で、各派生型の違いは内部構成部品のみである。構成部品は（前から後ろへ）レドーム、誘導部、弾頭部、推進部、制御アクチュエータ部である。
レドームは、厚さ約16.5ミリメートル（0.65インチ）のスリップキャスト溶融石英製で、ニッケル合金製の先端部と、スリップキャスト溶融石英に接着された複合材製のベース取り付けリングを備え、成形シリコーンゴムリングで保護されています。レドームは、ミサイルとマイクロ波窓のための空力形状を提供するとともに、 RFシーカーと電子部品を熱から保護します。
パトリオットミサイルの誘導部は、主にモジュール式デジタル空中誘導システム（MDAGS）で構成されています。MDAGSは、発射から中間誘導まで必要な誘導機能をすべて実行するモジュール式中間誘導パッケージと、終末誘導部からなります。TVMシーカーは誘導部に搭載され、レドーム内に伸びています。シーカーは、慣性プラットフォームに搭載されたアンテナ、アンテナ制御電子機器、受信機、および送信機から構成されています。
弾頭部の前方に位置するモジュラー・ミッドコース・パッケージ（MMP）は、航法電子機器と、誘導および自動操縦アルゴリズムを計算し、内蔵コンピュータプログラムに従って操舵指令を提供するミサイル搭載コンピュータから構成されている。
誘導部のすぐ後方に位置する弾頭部には、近接信管付き弾頭、安全装置および起爆装置、信管回路およびアンテナ、リンクアンテナ切替回路、補助電子機器、慣性センサアセンブリ、および信号データ変換器が収容されている。
推進部は、ロケットモーター、外部耐熱シールド、および2本の外部導管から構成される。ロケットモーターは、ケーシング、ノズルアセンブリ、推進剤、ライナーおよび断熱材、パイロジェン点火装置、および推進作動・発射装置を備える。モーターのケーシングは、ミサイル機体の構造部材として一体化されている。ケーシング内には、従来型のケースボンド固体ロケット推進剤が充填されている。
制御アクチュエータ部（CAS）はミサイルの後端に位置し、ミサイルの自動操縦装置からの指令を受けてフィンを位置決めします。ミサイルのフィンは飛行中のミサイルの操縦と安定化を担います。フィンサーボシステムはフィンの位置決めを行います。フィンサーボシステムは油圧アクチュエータとバルブ、および電気油圧電源で構成されています。電気油圧電源は、バッテリー、モーターポンプ、オイルリザーバー、ガス圧力ボトル、およびアキュムレータから構成されます。
パトリオットは当初、MIM-104Aという単一のミサイルで運用されていました。これは初期の「スタンダード」ミサイルであり、現在でも「スタンダード」と呼ばれています。パトリオットの初期は、このシステムは対空兵器としてのみ使用され、弾道ミサイルに対する能力はありませんでした。この問題は、1980年代後半にパトリオット先進能力ミサイルの導入とそれに伴うシステムアップグレードによって、パトリオットが初めて大規模なシステム改修を受けた際に解消されました。
パトリオット先進能力（PAC-1）、現在ではPAC-1アップグレードとして知られるこのシステムは、ソフトウェアのみのアップグレードでした。このアップグレードの最も重要な点は、レーダーの捜索方法とシステムが資産を防御する方法を変更したことです。レーダーの捜索角度は、従来の25度からほぼ垂直（89度）まで引き上げられ、水平線付近を捜索する代わりに、飛来する弾道ミサイルの急な放物線軌道に対抗するために行われました。レーダーの捜索ビームは狭められ、「TBM捜索モード」では、ビームの発射速度である「フラッシュ」が大幅に増加しました。
これにより、弾道ミサイルの脅威に対するレーダーの探知能力は向上したものの、レーダーの探知範囲と地平線付近での「閃光」の数が減少するため、従来の大気圏目標に対するシステムの有効性は低下した。そのため、従来の大気圏脅威に対する捜索機能は、オペレーターが想定される脅威に応じて容易に切り替えられる別の捜索プログラムに保持する必要があった。
弾道ミサイル防衛能力の獲得により、パトリオットミサイルシステムの防衛方法は大きく変化した。かつては広範囲を敵の航空攻撃から守るシステムとして使われていたが、今ではシステム内の弾道ミサイル迎撃範囲（TBM）内に収まる、より小さな「点」目標を防衛するシステムへと変わった。迎撃範囲とは、パトリオットミサイルシステムが飛来する弾道ミサイルから防衛できる地上の範囲のことである。
1980年代、パトリオットは主にソフトウェアの面で比較的小規模なアップグレードが行われた。その中で最も重要なのは、北朝鮮からの重大な脅威と見なされていた多連装ロケット砲のような砲弾を識別して迎撃するための特別なアップグレードだった。この機能は実戦では使用されず、その後米陸軍のパトリオットシステムから削除されたが、韓国のシステムには残っている。もう1つのアップグレードは、MIM-104Bと命名され、陸軍によって「対スタンドオフジャマー」（ASOJ）と呼ばれる別のミサイルタイプの導入だった。この派生型は、パトリオットがスタンドオフ距離でECM航空機を攻撃して破壊するのを支援するように設計されている。これは対レーダーミサイルと同様に、高度の高い軌道を飛行し、オペレーターが指定したエリア内で最も強力な電波発信源を探知、誘導、破壊する。
1980年代後半、パトリオットミサイルシステムは飛来する弾道ミサイルを迎撃する能力は確かに備えているものの、MIM-104A/Bミサイルが確実に破壊できるかどうかは疑問視されるという結果が試験で示され始めた。このため、PAC-2ミサイルの導入とシステムのアップグレードが必要となった。
システムに関しては、PAC-2 のアップグレードは PAC-1 のアップグレードと同様でした。レーダー探索アルゴリズムがさらに最適化され、「TBM 探索」中のビーム プロトコルがさらに変更されました。PAC-2 では、MIM-104C、つまり PAC-2 ミサイルが導入され、パトリオットの最初の主要なミサイル アップグレードとなりました。このミサイルは、弾道ミサイルの交戦用に最適化されています。PAC-2 ミサイルの主な変更点は、爆発破片弾頭の弾丸のサイズが約 2 グラムから約 45 グラムに変更されたことと、パルス ドップラー レーダー 信管のタイミングが高速交戦用に最適化されたことですが、必要に応じて航空機交戦用の古いアルゴリズムも維持されました。
迎撃手順が最適化され、弾道ミサイル迎撃システムの発射方法が変更された。ほぼ同時に2発のミサイルを発射する代わりに、3～4秒の短い遅延が設けられ、1発目の爆発後、2発目のミサイルが弾道ミサイルの弾頭を識別できるようにした。
PAC-2は1987年に初めて試験運用され、1990年には陸軍部隊に配備された。これはペルシャ湾岸戦争における中東への展開にちょうど間に合うタイミングだった。そこでパトリオットは初めて有効な弾道ミサイル迎撃システムとして認められ、弾道ミサイル防衛が実際に可能であることを証明した。その有効性に関する詳細な研究結果は依然として機密扱いとなっている。
2013年4月、レイセオンは米陸軍から2度目の再認証の承認を受け、パトリオットミサイルの世界的在庫の運用寿命を30年から45年に延長した。[ 24 ] [ 25 ]
1990年代から21世紀にかけて、PAC-2システムにはソフトウェアを中心とした改良が重ねられた。PAC-2ミサイルも大幅に改良され、4つの異なる派生型が総称して誘導強化ミサイル（GEM）として知られるようになった。
オリジナルのGEMミサイルの主な改良点は、より高速な近接信管付き弾頭の採用でした。試験の結果、オリジナルのPAC-2ミサイルの信管は、非常に急な進入角で弾道ミサイルを迎撃する際に弾頭の起爆が遅すぎることが判明したため、信管の遅延時間を短縮する必要がありました。GEMミサイルには、ミサイルのレーダーシーカーの前方での干渉を低減するように設計された新しい「低ノイズ」シーカーヘッドと、レーダー断面積の小さい目標をより良く検出するように設計された高性能シーカーが搭載されました。[ 1 ] GEMはイラクの自由作戦（OIF）で広く使用され、その期間中、防空作戦で大きな成功を収めました。[ 26 ]
OIFの直前に、GEMとPAC-2ミサイルをさらにアップグレードすることが決定されました。このアップグレードプログラムにより、GEM-TとGEM-Cと呼ばれるミサイルが開発されました。「T」は戦術弾道ミサイル、「C」は巡航ミサイルを表します。これらのミサイルには、巡航ミサイルのような低高度、低RCSの目標に対してより効果的になるように特別に設計された、まったく新しいノーズセクションが与えられました。GEM-Tには、弾道ミサイルに対してさらに最適化された新しい信管と、レーダー断面積の小さい目標に対するシーカーの感度を高める新しい低ノイズ発振器が与えられました。GEM-CはGEMのアップグレード版であり、GEM-TはPAC-2のアップグレード版です。GEM+は2002年11月に運用を開始しました。[ 27 ]
2018年、レイセオンはGEM-T誘導システムを固体窒化ガリウム（GaN）送信機でアップグレードした。[ 28 ] PAC-2 GEM-Tミサイルの米国国内生産は継続中で、約1,500発の受注残があり、さらに1,000発のミサイルが短期的に需要されている。同社は現在、月に約20発のミサイルを生産しており、2027年末までに月35発に拡大する計画である。[ 29 ]
2024年4月現在、ドイツ、ルーマニア、スペイン、オランダからなるパトリオット運用者のコンソーシアムは、1,000発のPAC-2 GEM-Tミサイルを発注しており、生産の大部分はドイツにある専用のMBDA工場で行われる予定である。 [ 29 ] 2024年11月18日、ボリス・ピストリウスはシュローベンハウゼンの工場用地で起工式に参加した。「新施設は約6,000平方メートルの面積を占め、300人以上の新規雇用を生み出す。建設は2026年9月に完了する予定である。」[ 30 ]クリスティアン・フロイディング将軍は2025年7月に、工場の生産は「欧州の管理下」になると主張した。[ 31 ]
PAC-3アップグレードは、システムのほぼすべての側面における大幅なアップグレードです。これは1995年、1996年、2000年の3段階に分けて実施され、各ユニットは構成1、2、または3として指定されました。
PDB 5（PDBは「展開後ビルド」の略）と呼ばれる新しいソフトウェアアップデートが1999年にリリースされ、当初は構成3の地上ユニットとPAC-3ミサイルがサポートされました。システム自体もWCCがさらにアップグレードされ、通信設定が完全に刷新されました。このアップグレードにより、PAC-3オペレーターは、クラス2M端末またはMIDS LVT無線機を使用して、 Link 16コマンド＆コントロール（C2）ネットワーク上でトラックの表示、送信、受信ができるようになりました。この機能により、パトリオットの乗員や、パトリオットのローカル航空状況を受信できるLink 16ネットワーク上の他の参加者の状況認識が大幅に向上します。
このソフトウェアは、弾道ミサイル活動が知られている特定のセクターでの捜索のためにレーダーリソースを最適化する、カスタマイズされたTBM捜索を実行できるようになり、化学弾頭または早期放出子弾（ERS）を搭載した弾道ミサイルが特定の高度で破壊されるように「キープアウト高度」をサポートできます。構成3ユニットの場合、パトリオットレーダーは完全に再設計され、レーダーの捜索、検出、追跡、および識別能力を高めるもう1つの進行波管（TWT）が追加されました。新しいレーダーはAN/MPQ-65と指定されています。このレーダーは、とりわけ、航空機に乗員がいるかどうか、および再突入する複数の弾道物体のうちどれが兵器を搭載しているかを識別することができます。
PAC-3 のアップグレードには、MIM-104F という名目で陸軍が PAC-3 と呼ぶ新しいミサイル設計が伴いました。[ 32 ] 1997 年に初めて配備された PAC-3 ミサイルは、戦略防衛構想のERINTミサイルから発展したもので、ほぼ完全に弾道ミサイル迎撃任務に特化しています。小型化により、1 つのキャニスターに PAC-2 ミサイル 1 発ではなく、4 発の PAC-3 ミサイルを搭載できます。PAC-3 ミサイルは、ミサイルの前部に搭載された 180 個の小型パルス固体推進ロケットモーター (姿勢制御モーター、または ACM と呼ばれる) により、以前のバージョンよりも機動性が高く、ミサイルの軌道を目標に微調整して命中破壊能力を実現します。[ 32 ] [ 33 ]
PAC-3ミサイルの最も重要な改良点は、 K aバンドのアクティブレーダーシーカーの追加です。これにより、ミサイルはシステムへのアップリンクを切断し、迎撃の終末段階で自ら目標を捕捉できるようになり、高速で移動する弾道ミサイル目標に対するミサイルの反応時間が向上します。PAC-3ミサイルは、飛来する弾道ミサイルの弾頭部分を選択、標的化、ホーミングできるほどの精度を備えています。アクティブレーダーにより、弾頭は「ヒット・トゥ・キル」（運動エネルギーキルビークル）能力を獲得し、従来の近接信管付き弾頭の必要性がなくなります。ミサイルには、致死性増強器と呼ばれる小型の爆発性弾頭がまだ搭載されています。この弾頭は、24個の低速タングステン破片を放射状に発射し、ミサイルの断面積を大きくして致死確率を高めます。これにより、あらゆる種類の弾道ミサイルに対する致死性が大幅に向上します。[ 32 ]
PAC-3 アップグレードにより、パトリオット ユニットがあらゆる種類の弾道ミサイルから防御できる「フットプリント」が実質的に 5 倍になり、弾道ミサイルに対するシステムの致死性と有効性が大幅に向上しました。パトリオットが迎撃できる弾道ミサイルの範囲が拡大し、現在ではいくつかの中距離弾道ミサイルも含まれるようになりました。しかし、弾道ミサイル防御能力が向上したにもかかわらず、PAC-3 ミサイルは旧型のパトリオット ミサイルと比較して射程が短く、爆発弾頭も小さいため、大気圏内航空機や空対地ミサイルの迎撃能力は劣ります。初期生産段階では、射程が延長され、その他のコスト削減のための改良が PAC-3 ミサイルに組み込まれ、最終型は PAC-3 コスト削減イニシアチブ (CRI) と改名されました。[ 34 ] [ 35 ]
PAC-3地上部隊はM901 PAC-2発射機とM902/M903 PAC-2/PAC-3発射機の両方を制御できるため、パトリオットミサイル部隊は弾道ミサイルと航空機の脅威の両方に対抗するために、PAC-3直撃破壊型アクティブミサイルとPAC-2 GEM-T爆破破片弾頭セミアクティブミサイルを組み合わせて使用する。[ 36 ] [ 37 ] PAC-2は高度20km （66,000フィート）までの目標を迎撃できるが、PAC-3は高度40km （130,000フィート）で飛来するミサイルを破壊できる。[ 38 ]
ロッキード・マーティンは、F-15Cイーグル、F-22ラプター、P-8Aポセイドンで使用するためのPAC-3ミサイルの空中発射型を提案した。[ 39 ]
ロッキード・マーティンによると、PAC-3 CRIはVLSセルに4基搭載できる。海軍はSM-2ミサイルシステムの代替として単一搭載型のPAC-3 MSEを検討しているが、PAC-3 CRIはPAC-3 MSEに比べて性能は低下するものの、マガジンの奥行きが広くなるという点で、潜在的な後継プロジェクトとみなされている。[ 40 ]
ロッキード・マーティン・ミサイルズ・アンド・ファイア・コントロールは、パトリオット防空システムのPAC-3ミサイルセグメント強化アップグレード（MSE）の主契約者であり、これによりミサイルの機動性が向上し、射程が最大50%延長される。[ 41 ] [ 42 ]
パトリオットのPAC-3 MSE迎撃ミサイルは、2004年にMEADSシステムの設計開発プログラムが開始された際に、新しいMEADSシステムの主迎撃ミサイルとして選定されました。 [ 43 ] [ 44 ] MEADSは、統合防空ミサイル防衛（IAMD）用の標準化されたオープンプロトコルを介して外部センサーや発射装置とのデータ交換をサポートするプラグアンドファイト機能を備えて設計されており、MEADS要素は移動中の同盟軍と相互運用でき、必要に応じて戦闘管理ネットワークに接続したり切断したりできます。[ 45 ] MEADSは2014年までにパトリオットと並行して運用開始される予定で、既存のパトリオット砲台は長期的にはMEADS技術で徐々にアップグレードされると予想されていました。 [ 46 ]経済状況のため、2013年に米国はMEADSシステムを購入する代わりにパトリオットシステムをアップグレードすることを選択しました。[ 47 ]
PAC-3ミサイルセグメントアップグレードは、機敏な直撃撃墜迎撃ミサイルPAC-3 MSE、M903発射ステーション、射撃ソリューションコンピュータ、および強化型発射機電子システム（ELES）で構成されています。PAC-3ミサイルセグメント強化（MSE）迎撃ミサイルは、推力を高めるためのより強力なデュアルパルスモーター、現在の発射機内部で折り畳まれる大型フィン、および機敏性を高めるためのその他の構造変更により、高度と射程が向上しています。[ 48 ] PAC-3 MSEは、より長距離の戦域弾道ミサイルを迎撃することができます。[ 49 ]米陸軍は2015年10月に最初のPAC-3 MSE迎撃ミサイルを受領し、[ 50 ] 2016年8月に初期運用能力（IOC）が宣言されました。
新型M903発射システムは、合計4個のPAC-3発射キャニスター（16発のミサイル）、12個のPAC-3 MSEキャニスター（4発×3列）、または4個のPAC-2 GEMキャニスターを収容できるモジュール設計を採用しています。[ 51 ] 6個のPAC-3 MSEキャニスター（2発×3列）と2個のPAC-3キャニスター（8発のミサイル）、または2個のPAC-2キャニスターを同じ発射装置に搭載するなど、異なるミサイルを混在させることができ、さらに1個のPAC-2キャニスター、1個のPAC-3キャニスター（4発のミサイル）、4個のPAC-3 MSEキャニスター（2発×2列）、または1列に2個のPAC-3 MSEキャニスターといった組み合わせも可能です。[ 52 ] [ 53 ] [ 54 ] [ 55 ] 2023年12月には、パトリオット迎撃ミサイルの生産数は年間550発で、2024年には年間650発に増加すると発表された。[ 56 ]
2023年2月、ロッキード・マーティンは、イージスBMDおよびイージス・アショアで使用されるMk 41 VLSとPAC-3 MSEミサイルの統合を披露した。[ 57 ]ロッキードは、ミサイルをイージス戦闘システムに統合するために1億ドルを費やし、2024年初頭にイージスの指揮統制技術とSPY-1レーダーに接続された垂直発射システムからミサイルを発射できるかどうかをテストする計画だと発表した。[ 29 ] 2024年には、ホワイトサンズ・ミサイル射場のマーク70ペイロードデリバリーシステムVLSランチャーから発射され、イージスに統合された。[ 58 ] PAC-3 MSE迎撃ミサイルは、 「高い機動性」と「さまざまな狭い範囲での極超音速ミサイル、弾道ミサイル、巡航ミサイルの防衛」の実証済みの能力により、 SM-2迎撃ミサイルの長期的な代替候補と見なされている。[ 40 ]ロッキード・マーティンのミサイル・火器管制部門のクリス・マング氏によると、「ミサイルの能力は、海上環境に置かれ、陸軍のレーダーシステムよりもはるかに強力なイージスシステムと組み合わせられた場合にのみ強化される」とのこと。[ 40 ] PAC-3 MSEは、低高度かつ短距離で機動する脅威に対する交戦範囲のギャップを埋めるものであり、SM-6ミサイル（目標に急降下する前にまず高高度まで上昇させる必要がある）では容易に交戦できない。マング氏によると、PAC-3 MSEの小型化された姿勢制御モーターにより、1キロメートル未満の距離でこれらの目標を交戦できるとのこと。[ 40 ] PAC-3 MSEはこの代替の主要候補だが、PAC-3 CRIミサイルも同じプラットフォームから発射可能であり、米海軍が関心を示した場合には後継オプションとみなされる。 PAC-3 MSEと比較すると、弾倉の奥行きは大きい（VLSセルに4連装ミサイルを搭載できるのに対し、MSEはセルごとに1発しか搭載できないため）が、性能は劣る。[ 40 ]
2013 年 8 月、レイセオンとラファエル・アドバンスト・ディフェンス・システムズは、共同出資のダビデの投石器計画のスタナー迎撃ミサイルをパトリオット PAC-3 レーダー、発射装置、交戦管制ステーションと統合するパトリオット先進手頃価格能力 4 (PAAC-4) 計画を発表した。2 段式マルチモード追尾ミサイルであるスタナーは、ロッキード・マーティン社製の単段式レーダー誘導ミサイル PAC-3 に取って代わり、PAC-3 ミサイルの単価 200 万ドルの 20% で運用性能が向上する。[ 59 ]イスラエルのプログラム関係者は、レイセオンとラファエルの以前の提携契約により、米国企業が主契約者となり、スタナーミサイルの少なくとも 60% を米国で生産できると述べている。[ 59 ]
2016年、レイセオンは、ポーランドのパトリオット入札の一環として、スタナーの派生型であるスカイセプターの入札を承認されたと発表した。[ 60 ] 2017年3月、ポーランドは8基のパトリオットミサイル部隊を取得すると発表され、配備されるミサイルの大部分はスカイセプターで、パトリオットPAC-3 MSEミサイルはごく少数であるとされた。[ 61 ]最終的に、ポーランドはスカイセプターミサイルを調達せず、[ 62 ] IBCS戦闘指揮システムを介してパトリオットミサイル部隊と統合されたCAMMおよびCAMM-ERミサイルに基づく新しい短距離防空システムを発注した。
ルーマニアのエレクトロメカニカ・プロイェシュティ社は、2026年までにスカイセプターミサイル迎撃機の現地生産を開始する予定である[ 63 ]
PAC-3システムのアップグレードは、国際エンジニアリングサービスプログラム（IESP）の下で継続されており、統合防空ミサイル防衛にパトリオットに依存しているすべての国（2022年現在、アメリカ合衆国、オランダ、ドイツ、日本、イスラエル、サウジアラビア、クウェート、台湾、ギリシャ、スペイン、韓国、アラブ首長国連邦、カタール、ルーマニア、スウェーデン、ポーランド、バーレーン、スイス）が参加している。[ 64 ]
PDB 6ソフトウェアアップデートは2004年にリリースされました。[ 65 ]このアップデートにより、Configuration-3は対レーダーミサイル運搬機、ヘリコプター、無人航空機、巡航ミサイルなど、あらゆる種類のターゲットを識別できるようになりました。
PDB 7 システムアップグレードは 2013 年にリリースされました。デジタル信号処理への移行によりレーダーの捜索能力が向上し、アナログ回路と比較して信頼性が大幅に向上し、探知距離が 30% 長くなりました。新しいコマンドおよび制御コンピュータの処理能力は数桁向上しています。オペレーターのハードワイヤードボタン付きモノクロ CRT ディスプレイは、2 台の30 インチ (760 mm)カラータッチスクリーン LCD モニターに置き換えられました。[ 66 ] [ 67 ] [ 68 ] [ 69 ]
PAC-3ミサイルのセグメント強化（MSE）アップグレードは2015年に実戦配備された。これには、新しいフィン設計とより強力なロケットエンジンが含まれている。
2017年、AN/MPQ-65レーダーは、従来のパッシブ送信アレイを備えた進行波管の代わりに、アクティブ電子走査アレイ（AESA）固体窒化ガリウム（GaN）送信機でアップグレードされました。新しいレーダーはAN/MPQ-65Aに再指定されました。[ 70 ]ボルトオン交換アンテナアレイと、360度カバーを提供する2つの小型リアパネルアレイが含まれています。
2018年から2023年にかけて、レイセオン社は米国陸軍からの近代化タスクオーダーに基づき、システムをさらに強化し、構成3+を実現する予定です。このオーダーには、パトリオットパートナー州からの資金提供による総額23億ドルを超える契約上限額の、年間5件の不定量・不定期間 タスクオーダーが含まれています。最初の2億3500 万ドルの契約は2018年1月に締結されました。[ 71 ]
2018 年にリリースされた PDB 8 アップグレードには、MSE 機能をサポートする再設計された射撃管制コンピュータ、処理能力が向上した新しい兵器管制コンピュータ、およびレーダー捜索と目標検出および識別のソフトウェア強化が含まれており、友軍誤射事故の削減に役立ちます。[ 72 ] [ 70 ]最新の PDB 8.1 ソフトウェアは 2019 年にテストが開始され、2023 年までに運用状態に達する予定です。地形と空域をレンダリングするために 3D グラフィックスを使用するWarfighter to Machine Interface (WMI)と呼ばれる刷新されたゲームスタイルの GUI が追加されています。[ 73 ] [ 74 ] [ 75 ] [ 76 ] [ 77 ]
パトリオットシステムの将来のアップグレードには、統合防空ミサイル防衛戦闘指揮システム（IBCS）をサポートする新しい下位層防空ミサイル防衛センサー（LTAMDS ） [ 78 ] [ 79 ]が含まれます。IBCSは、パトリオットのLTAMDS、AN/MPQ-53およびAN/MPQ-65/65AレーダーをAN/MPQ-64 SentinelおよびAN/TPS-80 G/ATOR、[ 80 ] GhostEye MR（NASAMS ）、 MEADSのMFCRおよびSR 、AN/SPY-1およびAN/SPY-6（イージスBMD）、AN/TPY-2（THAADおよびGMD）、AN/APG-81（F-35 Lightning II）レーダーと統合し、敵味方識別システムでモード5トランスポンダ質問を行います。[ 70 ]
2025年2月、レイセオンのLTAMDSレーダーは実弾射撃試験を成功裏に完了し、高速巡航ミサイルを探知・追跡し、PAC-2 GEM-T迎撃ミサイルを誘導して脅威を無力化した。[ 81 ] 米陸軍の継続的な試験プログラムの一環として、LTAMDSは国際的に強い関心を集め、米国とポーランドへのレーダー供給に関する20億ドルの契約を結び、完全配備に向けて前進を続けている。 [ 79 ]
2025 年 5 月、ロッキード マーティンは、 パトリオット PAC-3 ミサイル ファミリー向けのリモート インターセプター ガイダンス 360 (RIG-360) システムに関連するエンジニアリングおよび製造開発 (EMD) 作業について、米国陸軍から 1 億 1460 万ドルの契約を受注しました。ロッキード マーティンによると、RIG-360 アーキテクチャは、統合戦闘指揮システム (IBCS) との統合により、飛行中の 360 度の通信および交戦能力を提供することを目的としており、パトリオット システムの従来のセクター中心のレーダー カバレッジに関連する制限に対処するものです。この契約には、コンテナ化されたランチャーのコンセプトとプロトタイプの製造に関する作業も含まれており、完了は 2027 年を予定しています。[ 82 ] [ 83 ] [ 84 ]
アメリカ陸軍では、パトリオットシステムは大隊階層を中心に設計されています。パトリオット大隊は、パトリオットICCとそのオペレーターを含む本部中隊、整備中隊、そしてパトリオットシステムを実際に発射する4～6個の「ライン中隊」で構成されます。各ライン中隊は、（名目上）6基の発射機と3個または4個の小隊（射撃管制小隊、発射機小隊、本部/整備小隊）で構成され、本部/整備小隊は中隊長の裁量で単一の小隊となる場合もあれば、2つの独立した部隊に分割される場合もあります。
射撃管制小隊は、レーダー、交戦管制ステーション、アンテナマスト群、および発電所の「ビッグ4」の操作と保守を担当します。発射小隊は発射機の操作と保守を担当します。本部/整備小隊は、砲兵隊に整備支援と本部セクションを提供します。パトリオット線砲兵隊は大尉が指揮し、通常70名から90名の兵士で構成されます。パトリオット大隊は中佐が指揮し、最大600名の兵士で構成されます。
配備後は、このシステムの操作にはわずか3名の乗組員が必要です。戦術管制官（TCO）（通常は中尉）がシステムの操作を担当します。TCOは戦術管制補佐官（TCA）の支援を受けます。通信は3人目の乗組員である通信システム専門家が担当します。下士官責任者（通常は軍曹）と1名以上の追加の発射機乗組員で構成される「ホットクルー」が、発射ステーションの修理や燃料補給のために待機しています。ミサイル発射後に使用済みのキャニスターを交換するために、再装填クルーが待機しています。ICCクルーは、砲兵隊レベルのECSクルーと似ていますが、オペレーターが戦術指揮官（TD）と戦術指揮官補佐官（TDA）に指定されている点が異なります。
パトリオットミサイル大隊は、中央集権的な運用を好み、ICC（統合制御司令部）が安全なUHF PADIL通信ネットワークを通じて、傘下のすべての発射部隊の発射を制御する。
下車式パトリオットICC（D-PICC）は、大隊レベルのものと同じハードウェアで構成された装備セットですが、指揮統制を発射砲台に分散させることで、砲台がより広い地理的領域に分散しても指揮統制が失われないようにしています。D-PICCはまず太平洋軍に配備されます。[ 85 ] [ 86 ]
アメリカ陸軍のパトリオット大隊は大規模に展開されており、長年にわたり、最も長い展開期間を持つ軍のどの部隊よりも高い作戦ペースを維持してきた。[ 5 ]
以下は、PAC-2発射部隊が単一の目標（航空機）に単一のミサイルを命中させる手順です。
以下は、PAC-3発射部隊が2発のPAC-3ミサイルで1発の戦術弾道ミサイルを迎撃する手順です。
第一次湾岸戦争以前は、弾道ミサイル防衛は戦争において実証されていない概念であった。砂漠の嵐作戦中、パトリオットは対空任務に加えて、イスラエルとサウジアラビアに向けて発射されたイラクのスカッドまたはアル・フセイン短距離弾道ミサイルを撃墜する任務を負った。パトリオットの最初の戦闘使用は1991年1月18日に発生し、後にコンピューターの不具合であることが判明したものを迎撃した。[ 87 ]実際には1月18日にサウジアラビアに向けてスカッドは発射されなかった。[ 88 ]この事件は、歴史上初めて敵の弾道ミサイルの迎撃に成功した事例として広く誤って報道された。
戦争中、パトリオットミサイルは40発以上の敵の弾道ミサイルの迎撃を試みた。これらの迎撃の成功、特にそのうち何発が実際の標的であったかは、依然として議論の的となっている。マサチューセッツ工科大学（MIT）の教授、セオドア・ポストルによる戦後の迎撃とされる映像の分析では、スカッドミサイルは実際には命中しなかったと示唆されている。[ 89 ] [ 90 ]この分析はピーター・D・ジマーマンによって異議を唱えられており、サウジアラビアで撃墜されたスカッドミサイルの胴体の写真から、スカッドミサイルはサウジアラビアに向けて発射され、パトリオットミサイルの殺傷力増強装置の破片で穴だらけになっていたことが証明されたと主張している。[ 91 ]
1991年2月25日、イラクのアル・フセイン・スカッドミサイルがサウジアラビアのダーランにある兵舎に着弾し、米陸軍第14需品分遣隊の兵士28人が死亡した。[ 92 ]
政府の調査により、ダーランでの迎撃失敗は、システムのタイムスタンプ処理におけるソフトウェアエラーが原因だったことが明らかになった。 [ 93 ] [ 94 ]ダーランのパトリオットミサイル発射台は100時間稼働しており、その間にシステムの内部時計が3分の1秒ずれていた。ミサイルの速度からすると、これは600メートルのずれに相当する。
レーダーシステムはスカッドミサイルを正常に探知し、次にどこを探すべきかを予測した。しかし、比較対象の 2 つのレーダーパルスのタイムスタンプは、浮動小数点に異なる方法で変換された。一方は正しく変換されたが、もう一方は 24 ビット固定小数点レジスタの切り捨てによって、これまでの運用時間 (100 時間) に比例する誤差が生じた。その結果、パルス間の差が間違っていたため、システムは空の間違った部分を探知し、目標物を見つけられなかった。目標物が見つからなかったため、最初の探知は誤った軌跡であるとみなされ、ミサイルはシステムから削除された。[ 95 ] [ 96 ]迎撃は試みられず、スカッドミサイルはアル・コバール倉庫の仮設兵舎に着弾し、28 人の兵士が死亡した。これは、イラクがサウジアラビアとイスラエルに向けて発射したスカッドミサイルによって死亡した最初のアメリカ人であった。
その2週間前の1991年2月11日、イスラエル側は問題を特定し、米陸軍とソフトウェア製造元のパトリオット計画事務所に通知した。[ 93 ]イスラエル側は暫定措置として、システムのコンピュータを定期的に再起動することを推奨した。製造元は2月26日に更新されたソフトウェアを陸軍に提供した。
オーストラリアのヌルンガー統合防衛施設にあるMIM-104システムでは、以前にも不具合が発生していた。このシステムは、衛星ベースの早期発射探知システムからの信号を処理する役割を担っていた。[ 97 ]
1991年2月15日、ジョージ・H・W・ブッシュ大統領は湾岸戦争中にマサチューセッツ州アンドーバーにあるレイセオン社のパトリオットミサイル製造工場を訪れた。彼は「パトリオットは42発中41発を迎撃した。42発のスカッドミサイルを攻撃し、41発を迎撃した！」と宣言した[ 98 ]。大統領が主張した成功率は、戦争のその時点で97%を超えていた。
1992年4月7日、 MITのセオドア・ポストルとテルアビブ大学のルーベン・ペダツルは下院委員会で証言し、ビデオテープの独自分析によると、パトリオットシステムの成功率は10%未満、場合によっては成功率がゼロだったと主張した。[ 99 ] [ 100 ]
1992年4月7日、ハーバード大学ケネディ・スクールのチャールズ・A・ズラケットと、米国政府とレイセオンが出資するシンクタンクである戦略国際問題研究所のピーター・ジマーマンは、イスラエルとサウジアラビアにおける成功率と精度の計算について証言し、ポストルの報告書にある多くの記述と方法論を否定した。 [ 101 ] [ 102 ]ジマーマンによれば、用語の違いは、戦争中のシステムのパフォーマンスを分析する上で重要である。
標準的な発射教義によれば、飛来するスカッドミサイル1発につき平均4発のパトリオットミサイルが発射されたが、サウジアラビアでは平均3発のパトリオットミサイルが発射された。発射されたミサイルの数が多いということは、個々のミサイルに対する信頼度が低く、力任せに迎撃することで高い迎撃成功率を達成したことを示唆している。例えば、パトリオットミサイル1発の迎撃成功率が50%の場合、2発のミサイルで75%、3発で87.5%の確率で迎撃できる。迎撃成功には1発の命中だけで十分だが、これは他のミサイルが命中しなかったという意味ではない。
イラクによるスカッドミサイルの改良も一因となった。イラクは弾頭の重量を減らすことで速度と射程を伸ばすべくスカッドミサイルを改良したが、この変更によってミサイルの性能が低下し、飛行中の不安定性も増大した。その結果、スカッドミサイルは近宇宙からの降下中に分解する傾向が強まった。弾頭がどの破片に含まれているかが不明確になったため、標的となる箇所が多数存在することになった。
ズラケットの証言によれば、標的の迎撃を記録するために必要な高品質の写真撮影機器が不足していた。そのため、パトリオットの乗組員は各発射を標準解像度のビデオテープに記録したが、詳細な分析には不十分だった。被害評価チームは、地上で発見されたスカッドの残骸をビデオ撮影した。その後、クレーター分析を使用して、残骸が落下する前に弾頭が破壊されたかどうかを判断した。サウジアラビアでの成功率がイスラエルに比べて30%向上した理由の一つは、パトリオットは砂漠の軍事目標から飛来するスカッドミサイルを押し出すか、スカッドの弾頭を無力化するだけで死傷者を回避できたのに対し、イスラエルではスカッドが都市や民間人に直接向けられていたことにある。
サウジアラビア政府は、サウジアラビアの報道機関によるスカッドミサイルの被害報道も検閲した。イスラエル政府は同様の検閲を行わなかった。イスラエル国防軍（IDF）は、パトリオットミサイルの成功率を誇張する政治的な理由がなかったため、イスラエル国内でのパトリオットミサイルの成功率を調査した。IDFは、方向転換の有無にかかわらず、地上で爆発したスカッドミサイルはすべてパトリオットミサイルの失敗とみなした。一方、パトリオットミサイルの高い成功率を支持する多くの理由があった米陸軍は、サウジアラビアでのパトリオットミサイルの性能を調査した。
両方の証言によると、問題の一部は、対空システムとしての当初の設計に起因している。パトリオットは近接信管付き弾頭を備えて設計されており、これは目標に命中する直前に爆発し、ミサイルの前方に扇状に破片を撒き散らし、目標を破壊するか無力化するように設計されている。これらのミサイルは目標の重心に向けて発射された。航空機に対してはこれで問題なかったが、戦術弾道ミサイルの速度がはるかに速いこと、および弾頭の位置が通常機首にあることを考慮すると、近接信管付き弾頭の遅延のために、パトリオットはスカッドミサイルの尾部に近いところに命中することが多く、そのためミサイルの弾頭を破壊できずに地上に落下してしまう。
証言やその他の証拠を受けて、下院政府運営立法・国家安全保障小委員会のスタッフは、「パトリオットミサイルシステムは、アメリカ国民が信じ込まされていたようなペルシャ湾戦争での華々しい成功ではなかった。湾岸戦争中にイラクが発射したスカッドミサイルのうち、パトリオットが数発以上命中させたという証拠はほとんどなく、これらの交戦についても疑問がある。国民と米国議会は、戦争中および戦争後に政権とレイセオンの代表者によって発表された成功の断定的な声明によって誤解させられた」と報告した。[ 103 ]
パトリオットは2003年に2度目のイラク配備となり、今回はイラクの自由作戦（OIF）を実施する部隊の防空とミサイル防衛に使用された。パトリオットPAC-3、GEM、GEM+ミサイルはいずれも非常に高い成功率を誇り、アル・サムード2とアバビル100戦術弾道ミサイルを迎撃した。[ 46 ]この紛争中、より長距離の弾道ミサイルは発射されなかった。このシステムはクウェートとイラクに配備され、新型PAC-3と誘導強化ミサイルを使用して多数の敵対地対地ミサイルを撃破することに成功した。[ 104 ] [ 105 ]
パトリオットミサイル部隊は、3件の友軍誤射事件に関与した。2003年3月23日、イギリス空軍のトーネードが撃墜され、乗員2名、ケビン・バリー・メイン飛行中尉（パイロット）とデビッド・リース・ウィリアムズ飛行中尉（航法士/WSO）が死亡した。2003年3月24日、アメリカ空軍のF-16CJファイティングファルコンが、パトリオットミサイル部隊のレーダーが機体をロックオンして発射準備を整えた後、 HARM対レーダーミサイルを発射した。パイロットは、機体が空中戦闘作戦中でバグダッド近郊の任務に向かっていたため、イラクの地対空ミサイルシステムと誤認した。HARMはパトリオットのレーダーシステムを破壊したが、死傷者は出なかった。[ 104 ] [ 105 ]その後、パトリオットレーダーは検査され、作動を続けたが、破片が貫通して検出されなかった可能性があるため交換された。[ 106 ]
2003年4月2日、2発のPAC-3ミサイルがアメリカ海軍のF/A-18ホーネットを撃墜し、第5空母航空団VFA-195所属のアメリカ海軍中尉ネイサン・D・ホワイトが死亡した。[ 107 ] [ 108 ]
イラクのアルビルにある米陸軍のパトリオットミサイル部隊は、 2024年のイランによるイスラエル攻撃の際に、少なくとも1発のイランの弾道ミサイルを撃墜した。[ 109 ]
イスラエル防空司令部は、イスラエルによるアップグレードを施したMIM-104Dパトリオット（PAC-2/GEM+）ミサイルシステムを運用していた。イスラエル国防軍はパトリオット兵器システムを「ヤハロム」（ヘブライ語：יהלום、ダイヤモンド）と呼んでいた。2024年4月30日、イスラエル空軍は、パトリオットミサイルシステムが2か月後に退役し、「より高度な航空システム」に置き換えられるという記事を発表した。The War Zoneによると、パトリオットはDavid's Sling and Arrowシステムに置き換えられた。[ 110 ] [ 111 ]
この発表を受けて、ウクライナは2024年4月に退役したイスラエルのパトリオット・システムを入手するための協議を開始した。2025年1月28日、米国防当局者はCNNに対し、90基のイスラエル製迎撃ミサイルが米国経由でウクライナに移送されたことを確認した。報道によると、キエフは米国で改修されたレーダーなどのシステム部品も受け取る予定である。[ 111 ]
作戦「プロテクティブ・エッジ」中、イスラエル防空司令部のパトリオットミサイル部隊は、ハマスが発射した無人航空機2機を迎撃し破壊した。[ 112 ] [ 113 ] 2014年7月のハマスのドローン迎撃は、パトリオットシステムが敵機を迎撃することに成功した史上初の事例となった。[ 114 ]
シリア内戦におけるイスラエル軍の運用において、パトリオットはミサイル防衛能力よりも、主にドローンと防空に活用されてきた。2014年8月、シリアの無人航空機が、イスラエルが支配するゴラン高原上空の空域に侵入した後、クネイトラ近郊でイスラエル防空司令部のMIM-104Dパトリオットミサイルによって撃墜された。 [ 115 ] 2014年9月には、シリア空軍のスホーイSu-24が同様の状況で撃墜された。[ 115 ] [ 116 ]
2014 年以降、イスラエルのパトリオットミサイルは、2016 年 7 月の 2 回[ 117 ]と 2018 年 6 月の 1 回[ 118 ]を含む、シリアのドローンを複数回撃墜しているほか、2017 年 4 月[ 119 ]、 2018 年 7 月 11 日と 13 日[ 120 ] [ 121 ] 、2017 年 9 月にはゴラン高原を経由してイスラエルに侵入しようとしたヒズボラの情報収集ドローンを撃墜している[ 122 ]。2018年 7 月 24 日には、イスラエルのパトリオットミサイルが、イスラエル領空に侵入したシリアのスホーイ Su-22戦闘機を撃墜した[ 123 ] 。
パトリオットは、フーシ派のミサイル攻撃に対するサウジアラビアでの運用が続いている。2015年6月、サウジアラビア主導のイエメン介入への報復としてフーシ派反乱軍がサウジアラビアに向けて発射したスカッドミサイルを、パトリオットミサイルシステムで撃墜した。[ 124 ] 2015年8月には、ジザン州の発電所に向けて発射された別のスカッドミサイルが、サウジアラビアのパトリオットミサイルによって迎撃された。 [ 125 ]サウジアラビアは、2016年10月にメッカに向けて発射された別の長距離弾道ミサイルが、サウジアラビアのパトリオットミサイルによって迎撃されたと主張している。 [ 126 ]フーシ派の情報筋によると、ミサイルの標的はメッカの北西65km （40マイル）にあるジェッダのキング・アブドゥルアジーズ国際空港の空軍基地だったという。 [ 127 ] 2018 年 3 月、イエメンから発射されたと思われる別のミサイルがリヤド上空でパトリオット ミサイルによって迎撃された。[ 128 ]映像には、1 基の迎撃ミサイルが発射直後に爆発し、もう 1 基がリヤドに向かって空中で「U ターン」する様子が映っていた。[ 129 ] [ 130 ] 2019 年 9 月のアブカイク・クライス攻撃の際、サウジアラビアが所有する 6 個大隊のパトリオット ミサイル防衛システムは、複数のドローンと巡航ミサイルと思われる攻撃から石油施設を守ることができなかった。[ 131 ]イランとの緊張緩和を受けて、米国は 2020 年 5 月にサウジアラビアの油田を警備していた 4 基のパトリオット対ミサイル バッテリーのうち 2 基を撤去した。これらはサウジアラビア独自のパトリオット バッテリーに置き換えられる予定だった。[ 132 ] 2021年2月、ムハンマド・ビン・サルマン皇太子が出席するフォーミュラEレースがリヤド郊外のディルイーヤで開催されていた際、フーシ派が発射した弾道ミサイルをパトリオットミサイルシステムがリヤド上空で迎撃した。[ 133 ]
イエメンで現在戦闘中のサウジアラビア主導連合に加わるイエメン軍の一部の司令官であるムラド・トゥライク准将によると、アラブ首長国連邦（ UAE）がイエメンに配備したパトリオット防空システムが、フーシ派が発射した2発の弾道ミサイルを迎撃することに成功した。トゥライク准将は2015年11月14日、アブダビを拠点とするナショナル紙に対し、最初のミサイルは前日の遅くにアル・ゴファイナ地区で撃墜され、2発目はマリブ州とアル・バイダ州で活動する部隊の管制センターが入っている建物に着弾する前に迎撃されたと語った。IHSジェーンズが入手したエアバス・ディフェンス・アンド・スペースの衛星画像には、10月1日にマリブ州のサフィール飛行場にそれぞれ2基の発射機を備えた2つのパトリオット発射ユニットが配備されていることが示されていた。[ 134 ]
2021年7月、米陸軍はオーストラリアのクイーンズランド州ショールウォーター湾訓練区域で行われたタリスマン・セイバー演習でパトリオットミサイル部隊を使用した。[ 135 ]米陸軍はパトリオットPAC-2迎撃ミサイルの発射試験を行い、標的ドローンの迎撃に成功した。[ 136 ]
2014年のロシアによるクリミア侵攻は、パトリオットシステムの「販売急増」につながり、ルーマニア、ポーランド、スウェーデンは、侵攻開始から2022年のウクライナへの大規模侵攻までの間に、このシステムと契約を結んだ。[ 5 ]ロシアによるウクライナ侵攻への対応として、2022年3月9日、米欧州軍は、パトリオット防空システム2基をポーランドに送って「米軍および同盟軍、NATO領土に対する潜在的な脅威に積極的に対抗する」と発表した。[ 137 ]ポーランドはドイツにパトリオットをウクライナに移送するよう要請したが、ドイツは拒否した。[ 138 ] 12月19日、ウクライナのゼレンスキー大統領は、パトリオットミサイルシステムの移送の可能性について、バイデン米大統領と直接交渉することについて言及した。同大統領は、パトリオットは「（より優れた）距離、反射半径、防御」を提供すると述べた。ウクライナのドミトロ・クレバ外相は、これは彼らが直面した最も困難な外交問題だと述べた。[ 139 ]その翌日、バイデン政権は、 パトリオットミサイルシステムを含む18億5000万ドルのウクライナへの追加支援を発表した。[ 140 ] 12月21日、ホワイトハウスで報道陣の前でゼレンスキー大統領と会談した際、バイデン氏は、米国がパトリオットミサイルシステムをウクライナに送ることを確認し、システムを運用するために必要な「数十人」の兵士の訓練には「数ヶ月」かかり、おそらくドイツで行われるだろうと述べた。[ 141 ] [ 142 ] [ 143 ]パトリオットミサイルシステムの提供は、射程距離は局地的であるものの、西側諸国の紛争への関与の象徴と見なされている。[ 142 ] [ 144 ]
その後、他の国々も独自のパトリオット・バッテリーを送る計画を発表した。2023年1月5日、ドイツは自国の軍事援助パッケージの一部として、パトリオット・バッテリー1基をウクライナに供給すると発表した。[ 145 ] [ 146 ] 2023年1月17日、オランダもランチャー1基を送ると発表し、1月20日には2基目を追加した。[ 147 ]オランダ政府は、レーダーなどを含む完全なシステム（バッテリー）ではなく、ランチャー（オランダ語： lanceerinrichtingen ）とミサイルを送ると発表した。 [ 147 ] [ 148 ] 4月19日、ドイツ政府のウェブサイトは、同国がパトリオット・システムをウクライナに納入したと発表した。[ 149 ] [ 150 ] 2基目のパトリオット・バッテリーは4月27日に米国から納入された。 [ 151 ] 2023年8月9日、ドイツがパトリオット・バッテリー1基をウクライナに追加で提供すると発表した。ウクライナの乗組員がドイツでの訓練を終えた後、12月13日にシステムが納入された。[ 152 ] こうして、2023年には3基のパトリオットミサイルシステムがウクライナに納入された。
パトリオットは、ロシア・ウクライナ戦争中にウクライナで成功を収め、ロシアのさまざまな兵器や航空機を迎撃することに成功している。[ 5 ]防衛NGOの報告によると、約100マイル離れた場所を飛行するSu-34戦闘機などのロシアの航空機を撃墜し、130マイル離れた場所からミサイルを迎撃した。[ 5 ] 2023年10月、「フランケンSAM」と呼ばれるプログラムの下、ウクライナでは西側とソ連の防空技術が組み合わされている。3つのプログラムのうちの1つは、ウクライナのレーダーでパトリオットミサイルを誘導するものである。これはテスト済みで、冬までに運用開始される予定である。[ 153 ]
2023年5月13日、ロシアのブリャンスク州上空で、パトリオットミサイルシステムがロシアの攻撃部隊に属する少なくとも4機（おそらく5機）の航空機を破壊するために使用されたとされている。[ 154 ]目視で確認された損失には、Su-34、Su-35、および2機のMi-8ヘリコプターが含まれる。[ 155 ] 5月19日、米国の国防当局者と議会職員はCNNに対し、数週間前にウクライナ軍がパトリオットシステムを使用して少なくとも1機のロシアのジェット機を撃墜したと語った。[ 156 ]ウクライナ空軍の報道官は後に、パトリオットシステムによってロシアのSu-34、Su-35、2機のMi-8MTPR電子戦ヘリコプター、およびMi-8輸送ヘリコプターが撃墜されたことを確認した。[ 157 ]
2023年5月4日の夜間のキエフ地域への攻撃中、ウクライナ防空軍は極超音速Kh-47M2キンジャル弾道ミサイルがパトリオットミサイル防衛システムによって撃墜されたと主張した。[ 5 ] [ 158 ] [ 159 ] [ 160 ] [ 161 ] [ 162 ] [ 163 ]ウクライナ空軍の報道官ユーリー・イフナトは当初迎撃の主張を否定したが、[ 164 ] 5月6日にウクライナ空軍司令官ミコラ・オレシュクによって最終的に確認された。[ 160 ] [ 161 ]この迎撃以前は、キンジャルミサイルの迎撃は「理論上の」能力に過ぎなかった。[ 165 ]匿名の米当局者は、ミサイルは迎撃したパトリオットシステムを標的としており、ウクライナはキンジャルミサイルを迎撃するために複数のパトリオットミサイルを異なる角度から発射したと主張した。[ 166 ]後に国防総省の報道官は、ウクライナがキンジャルミサイルを撃墜したことを確認した。[ 167 ]
2023年5月16日、ウクライナ空軍は、6発のKh-47M2キンジャルミサイルを含む18発のミサイルと、数不明の攻撃ドローンを撃墜したと主張した。[ 168 ] [ 169 ]ロシア国防省はこれに対し、6発のキンジャルミサイルは発射すらされておらず、さらにソーシャルメディアの映像を引用して、キエフのパトリオットミサイル基地がキンジャルミサイルによって破壊されたと主張した。[ 170 ] [ 169 ] [ 171 ] [ 168 ]
米国当局はパトリオットシステムが損傷したことを確認したが、損傷は「最小限」または「取るに足らない」ものであり、レーダーは無傷で、システムはウクライナから移動させる必要なく現地で修理できる可能性が高いと述べた。バッテリーは軽微な修理の後、運用状態に戻った。[ 172 ] [ 173 ]パトリオットが撃墜されたロシアのミサイルの破片によって損傷したのか、直撃によって損傷したのかはまだ確認されていない。[ 174 ]
翌日、米国当局者はニューヨーク・タイムズ紙に対し、「パトリオット・システムは攻撃で損傷を受けたが、パトリオットはあらゆる脅威に対して運用可能である」と述べた[ 175 ]。一方、国防総省副報道官のサブリナ・シン氏は、パトリオット・システムは米国の支援を受けて修復されたと発表した[ 176 ] 。米国の発表とは対照的に、ロシア国防省は、同システムの多機能レーダー基地と5基の発射機が破壊されたと主張した[ 177 ] 。
2023年5月29日の2回のミサイル攻撃の後、ウクライナのゼレンスキー大統領はすべてのミサイルが迎撃されたと発表し、ウクライナ空軍報道官のユーリー・イフナットによると、これらはイスカンデルM弾道ミサイルである可能性が高いと推測された。[ 178 ]ダッシュカムのビデオには、使用済みのPAC-3 CRIミサイルの破片が走行中の車両の間に落下する様子が捉えられていた。[ 179 ] [ 180 ]
米国防情報局の報告によると、ロシアはウクライナのパトリオットシステムを迂回するために、2025年春に9K720イスカンデルミサイルとKh-47M2キンジャルミサイルを終末段階機動能力でアップグレードした。 [ 181 ] 2025年10月のフィナンシャル・タイムズの記事は、ウクライナと西側諸国の現職および元当局者の話として、迎撃率が8月の37%から9月には6%に低下し、ロシアが冬を前に主要な軍事施設、4つのドローン工場、重要なインフラに深刻な損害を与えることができたと報じた。[ 182 ]
フランス陸軍によると、ロシアがイスカンデルミサイルの飛行プロファイルを変更した後、ウクライナのSAMP/T防空システムはイスカンデルミサイルの迎撃においてパトリオットミサイルを上回った。[ 183 ]
2024年3月9日、ドネツク州ポクロフスク市近郊で、少なくとも2基のM901パトリオットミサイル発射機を積んだとされるウクライナ軍の輸送隊が破壊される様子を映したビデオ映像が公開された。輸送隊はロシアのイスカンデルM弾道ミサイルで攻撃されたと報じられている。ウクライナ軍はこのビデオについてコメントしていない。[ 184 ] [ 185 ] [ 186 ] [ 187 ] [ 188 ]
2024年4月5日、損傷したウクライナのパトリオットミサイル発射機が米国に届けられた。発射機のどこが損傷したのかはまだ正確には分かっていない。[ 189 ]
フランクフルター・アルゲマイネ・ツァイトゥング紙によると、パトリオットレーダーがロシアの攻撃で損傷し、製造元によって修理不可能と判断されたが、ドイツ空軍の軍事技術スタッフが月曜日から土曜日まで1日16時間かけて修理した。レーダーは2025年7月にウクライナに輸送され、8月初旬までにロシアの攻撃の迎撃に成功した。[ 190 ] [ 191 ] [ 192 ]
Oryxによると、2025年9月24日にウクライナのAN/MPQ-53パトリオットレーダーサイトがイスカンデル攻撃で破壊された。[ 193 ]
米国を含め、18か国がパトリオットミサイルシステムを運用している。米国以外では、日本の三菱重工業のみが、米国の様々な企業からライセンスを受けてパトリオットミサイルを製造しているようだ。これにより、米陸軍への需要が高まっている。パトリオットミサイル部隊は、2021年初頭までに米陸軍で最も多く配備されている部隊となっている。一部の部隊は、6か月の配備期間が最大15か月に延長されている。[ 5 ] [ 194 ] [ 195 ] [ 196 ]このミサイルは現在、サウジアラビアで実戦で使用されている。[ 197 ]イスラエル国防軍が「南ネゲブ砂漠」で実戦で使用している。 [ 198 ]パトリオットミサイル部隊は、ウクライナでも実戦で使用されており、3つの部隊が運用されている。[ 199 ]米国の備蓄を補充するため、日本は米国へのミサイル輸出を許可するように輸出規則を変更した。以前は特定の部品のみ輸出可能だったが、現在はミサイル全体を輸出できる。それらはウクライナに直接送ることはできないが、米国の備蓄を補充することはできる。[ 195 ]最近の中東からのミサイル撤退は、太平洋における潜在的な危機に対処するために行われた。[ 196 ]同様に、ドイツはポーランドから3つのパトリオット部隊を撤退させた。[ 200 ]
2024年1月、NATOは約1000発のパトリオットミサイルを購入する計画を発表した。レイセオンとMBDAには、ドイツに新たな生産施設を設立するための55 億ドルの契約が与えられた。 [ 201 ]米国も国内での生産を増強している。2018年、ロッキード・マーティンは年間350発のPAC-3 MSEミサイルを製造しており、2022年2月のロシアによるウクライナへの本格的な侵攻に先立ち、年間500発への生産増強に取り組んでいた。[ 29 ] 2023年12月、ロッキードは年間500発の生産目標を達成し、アーカンソー州カムデンにある85,000平方フィートの新施設で「年間550発のミサイルを製造するための米陸軍からの資金提供を完全に受けている」。[ 29 ]ロッキードは、PAC-3 MSE迎撃ミサイルの生産を2027年までに年間650基に増やす計画を発表したが、生産増加のための陸軍からの資金提供を受けていないため、これは社内投資によって行われると述べている。[ 29 ]ロッキードはまた、ミサイルの輸出出荷を増やすつもりで、2023年には6社の新たな海外顧客が承認書に署名した。[ 29 ] PAC-3 MSEモーターを生産するエアロジェット・ロケットダインは、2022年にロッキードのカムデン拠点の隣に51,000平方フィートの生産施設を開設し、PAC-3 MSEロケットモーターを含むすべてのタイプのロケットモーターの生産を2021年の70,000基から2023年には115,000基へと60%増加させた。[ 29 ]
2024年6月20日、米国政府は「ウクライナがロシアの空爆から自国を守るのに十分な装備を得るまで」パトリオットミサイルおよびシステムの全輸出を停止すると発表する予定だった。この決定は、停止に同意した5か国に影響を与える。[ 202 ]ルーマニア政府は、米国政府が「不足分を補う手助けをする」ことを条件に、ウクライナに「完全な」パトリオットミサイル部隊を送ると発表した。[ 203 ]
2025年1月、90基のパトリオット防空迎撃ミサイルが米国からイスラエルからウクライナに移送された。Axiosは、イスラエルのベンヤミン・ネタニヤフ首相が2024年9月にその移送を承認したと報じた。 [ 204 ]
2025年5月、米国務長官マルコ・ルビオは上院外交委員会で「率直に言って、ウクライナ向けの予備のパトリオットシステムは持っていない」と述べ、米国はNATO同盟国に対し、保有するパトリオットミサイルやシステムを寄贈するよう促している。[ 205 ]
2025年6月、イスラエル外務省は、ウクライナへのパトリオット防空システムの供与を否定し、キエフ駐在のイスラエル特使が以前にそのような移転があったと示唆していたことと矛盾した。[ 206 ] 2025年9月27日、ウクライナのウォロディミル・ゼレンスキー大統領は、イスラエルがウクライナにパトリオット防空砲台を供与したことを確認し、システムは既に設置され運用されていると述べた。ゼレンスキー大統領はさらに、2025年秋にイスラエルからパトリオット砲台が2基追加で納入されると発表した。[ 207 ] [ 208 ]
2026年7月8日、トルコで開催されたNATO首脳会議において、アメリカのドナルド・トランプ大統領は、アメリカがウクライナにパトリオットミサイルの製造許可を与えることを発表した。[ 209 ]
マナマ近郊での爆発により石油精製所付近で火災が発生し、 2026年のイラン戦争中に少なくとも32人のバーレーン国民が負傷、うち4人が「重傷」となった。ロイターが調査した学術研究者による分析によると、イランのドローンを空中で撃墜したアメリカが運用するパトリオットミサイルが爆発に関与した可能性が高いことが判明した。[ 59 ] [ 210 ] [ 211 ]ブルームバーグの分析によると、ロッキード・マーティンは生産能力が利用可能になるまで2030年までかかる可能性があると述べた。[ 212 ]
現在のオペレーター: [ 213 ]
ヨルダン空軍は、ドイツから取得したパトリオットミサイル砲台を3基[ 220 ] [ 221 ]または4基[ 222 ] [ 223 ]運用している。これらの砲台は運用配備されている。
2010年8月、米国国防安全保障協力局は、クウェートがMIM-104E PAC-2ミサイル209発の購入を正式に要請したと発表した。[ 224 ] 2012年8月、クウェートはMIM-104F PAC-3ミサイル60発とレーダー4基、発射機20基を購入した。[ 225 ]
2018年3月、国防省は 2022年に納入される予定のパトリオット構成3+バッテリー2基について47億5000万ドルの契約を締結した。[ 229 ]この購入には、ノースロップ・グラマンの統合防空ミサイル防衛戦闘指揮システム（IBCS）と、AN/MPQ-65レーダー4基、ランチャー16基、交戦管制ステーション4基、交戦作戦センター6基、IFCNリレー12基、PAC-3 MSEミサイル208発を装備した射撃ユニット4基が含まれていた。[ 230 ] 2022年12月、最初のバッテリーがポーランドに納入された。[ 231 ] [ 232 ]
2023 年 6 月、国務省は、 12 基の LTAMDS (GhostEye) レーダー、48 基の M903 ランチャー、および 644 発の PAC-3 MSE ミサイルを含む、150 億ドル相当の IBCS 対応装備の追加売却の可能性を承認した。[ 233 ] 2023 年 9 月、ポーランドのキェルツェで開催された国際防衛産業展示会で、マリウシュ・ブワシュチャク国防大臣により、訓練、サービス、およびロジスティクス パッケージ付きの完全なパトリオット バッテリー 6 基の購入契約が署名され承認された。[ 234 ] 2025 年 4 月現在、ポーランドは PAC-3 MSE 用の輸送コンテナと発射コンテナを製造している。2025 年 4 月、ロッキード マーティンは、ポーランドの Wojskowe Zakłady Lotnicze Nr 1 工場からコンテナを受け取った。[ 235 ]
2012年11月、米国からパトリオットミサイルシステム11基（PAC-3構成）、MIM-104E GEM-Tミサイル246発、PAC-3ミサイル786発、および関連機器の輸出が発表された。[ 236 ] 2018年11月に運用開始が宣言された。[ 237 ]
ルーマニア空軍は2020年9月に最初のパトリオット地対空ミサイルシステムを受領し、最後の3基は2023年までに受領した。[ 238 ] ルーマニア政府は2017年11月に、レーダー、管制ステーション、アンテナ、発射ステーション、発電所を含むパトリオット構成3ユニット7基の購入契約に署名した。[ 239 ]これには、パトリオット先進能力-3ミサイルセグメント強化（PAC-3 MSE）168発とパトリオットMIM-104E PAC-2誘導強化ミサイルTBM（GEM-T）ミサイル56発が含まれる。この契約は約40 億ドルと評価された。[ 240 ]さらに3基のシステムが陸軍に配備される予定である。[ 241 ]
スウェーデンは、アスター30 SAMP/Tと競合して、2017年11月にパトリオットシステムの提案を要請することを決定した。 [ 244 ] 2018年8月には、2個大隊を編成するための4ユニットと12基の発射機に関する契約が締結された。 [ 245 ]追加発注は行われない。プロジェクトの初期費用は100 億スウェーデンクローナと見積もられた。しかし、米国はその後、スウェーデンに最大300発の防空ミサイルを最大32 億ドルで購入するオプションを与えた。[ 245 ] この金額は、 2018年7月時点で280億スウェーデンクローナに相当する。スウェーデンではLuftvärnssystem 103（対空システム103）として知られるこのシステムは、2021年から2022年にかけて納入された。[ 246 ]
最初のスウェーデン軍部隊は2018年12月にフォート・シルでこのシステムでの訓練を開始した。 [ 247 ]スウェーデン国防資材庁は2021年4月に最初の納入を受け入れ、スウェーデン軍はシステム統合とチェックアウトを開始した。このシステムは2021年11月にスウェーデン軍で正式に稼働した。[ 248 ] [ 249 ] [ 250 ]最後のユニットは2022年12月に納入された。[ 251 ]
ウクライナは現在、パトリオットミサイルシステムを10基保有している。[ 252 ] 5基はドイツから[ 253 ]、3基は米国から寄贈された。 [ 254 ]イスラエルとルーマニアはそれぞれ1基ずつ寄贈している。[ 255 ] [ 256 ] 2026年7月、ドナルド・トランプはウクライナにパトリオット迎撃ミサイルの製造権を与えることを提案した。[ 257 ]
2014年、アラブ首長国連邦はロッキード・マーティンとレイセオンと約40億ドル相当の契約を締結し 、最新型のPAC-3システムと、ロッキードのPAC-3ミサイル288発、GEM-Tミサイル216発を購入・運用することになった。この契約は、アラブ首長国連邦を航空脅威から守るための国家防衛システムの開発の一環だった。[ 260 ] 2019年、アラブ首長国連邦軍はパトリオット先進能力3（PAC-3）ミサイルセグメント強化型（MSE）452発と関連装備を推定27億2800 万ドルで購入した。[ 261 ]
米陸軍は1,106基のパトリオットミサイル発射機を運用している。2023年には480基が運用されていた。[ 262 ]米陸軍はウクライナに3基の発射機を寄贈した。[ 263 ]同部隊が管理する様々なミサイルおよびレーダープログラムの価格は、単独供給契約のコストデータの認証を義務付ける真実交渉法（TINA）の対象となっている。 [ 264 ] 2024年、司法省の調査により、同部隊がパトリオットミサイルシステムの労務費と材料費を水増ししていたことが判明し、価格設定の不備に対する大規模な和解につながった。[ 265 ]
8基のPAC-2/GEM+「ヤハロム」砲台を運用。 2024年にダビデの投石器と矢のシステムに置き換えられた。2025年1月、米国防当局者は、約90基の迎撃ミサイルと1基の砲台がウクライナに送られたことを確認した。[ 111 ] [ 279 ]
