アクティブレーダーホーミング

アクティブ レーダー ホーミング( ARH ) は、ミサイルにレーダートランシーバー(受信機のみを使用するセミアクティブ レーダー ホーミングとは対照的) と、ターゲットを自律的に発見して追跡するために必要な電子機器が搭載されているミサイル誘導方法です。

空対空アクティブレーダーホーミングミサイル発射のNATO略称はFox Threeである。^[1]

アクティブ レーダー ホーミングには、主に 2 つの利点があります。

• ミサイルが目標を追跡する際、終末段階では発射プラットフォームよりも目標にかなり近づくため、ミサイルの追跡ははるかに正確になり、電子妨害手段に対する耐性も向上します。アクティブレーダーホーミングミサイルは、ミサイルによる追跡誘導を採用したミサイルと並んで、最も優れた撃墜確率を誇ります。
• ミサイルは終末段階では完全に自律的であるため、発射プラットフォームはこの段階でレーダーを有効にする必要はまったくなく、航空機のような移動式発射プラットフォームの場合は、ミサイルが目標に照準を合わせている間に実際に現場から退避したり、他の行動をとったりすることができます。これはしばしば「発射して忘れる」能力と呼ばれ、現代の空対空ミサイルが以前のミサイルに対して持つ大きな利点です。

• ほとんどのミサイルはロケット モーターで駆動されるため、搭載された発電機能はありません。つまり、アクティブ レーダー誘導ミサイルは、レーダー送信機をバッテリー電源で駆動するため、その電力は大幅に制限されます。ただし、これは、以下に説明する設計を採用することで軽減できます。
• 完全なレーダー システムが実装されるため、他のすべての要素が同じであれば、アクティブ システムはセミアクティブ システムよりも高価になります。

パッシブホーミングを採用しているミサイルの多くには、追加機能があります。ターゲットがノイズジャミングを試みた場合、ミサイルはターゲットの放射線にパッシブにホーミングすることができます (ホーミングオンジャム)。これにより、このようなミサイルはノイズジャミングターゲットに対する性能が向上し、対空兵器は、そうでなければ効果的に発砲できないターゲットを攻撃できるようになります。^[要出典]。

アクティブレーダーホーミングは、ミサイルの唯一の誘導方法として採用されることは稀である。これは交戦の終盤に最もよく使用されるが、主な理由は、レーダートランシーバーはミサイル内に収まるほど小型でなければならず、バッテリーで駆動する必要があるためERP が比較的低く、その範囲が限られているためである。^[2]この問題を克服するために、このようなミサイルのほとんどは、発射地点から標的がミサイルによって検出および追跡できるほど近くまで来るまで飛行するために、コマンド誘導と慣性航法システム(INS) を組み合わせて使用​​している。したがって、標的が機動している場合に備えて、ミサイルはこの地点まで発射プラットフォームからデータリンクを介して誘導の更新を必要とする。そうでない場合、ミサイルは予定された迎撃地点に到達したときに標的がそこにないことに気付く可能性がある。発射プラットフォーム (特に航空機の場合) が「アクティブ」になるまでこの方法でミサイルを誘導し続けると、発射プラットフォームが危険にさらされることがある。この場合、ミサイルは方向転換し、ミサイルがアクティブになったときに目標が予測された「捕捉バスケット」に入るかどうかは運次第となる。発射プラットフォーム以外のシステムが、ミサイルがレーダーをオンにする前にミサイルに誘導を提供することは可能であり、これは他の同様の戦闘機、あるいはAWACSである可能性がある。

ほとんどの対艦ミサイルは、終端誘導にアクティブレーダーホーミングを使用します。

陸上または海上の目標を狙う多くの ARH ミサイルはミリ波誘導を使用します。

アクティブレーダーホーミング（すべて終末段階）を使用することが知られているミサイルの例は次のとおりです。

• MANSUP対艦ミサイル

• DF-21
• DF-25
• DF-26
• HN-2000
• PL-12 空対空ミサイルとSD-10（パキスタン向け輸出バージョン）
• PL-15 空対空ミサイル
• HQ-9防空ミサイル

• メテオ（ミサイル）長距離空対空ミサイル（フランス、ドイツ、イタリア、スペイン、スウェーデン、イギリスの協力による）
• MBDA 将来巡航/対艦兵器(フランス、イギリス)
• CAMM（ミサイルファミリー）
• アスター（ミサイルファミリー）

• MBDA エグゾセ 対艦ミサイル
• MICA（ミサイル）空対空ミサイルと地対空ミサイル

• EADS AS.34 コルモラン対艦ミサイル

• アストラBVRAAM

• ヌール/ガデル対艦ミサイル
• ターエル2地対空ミサイル

• アロー（イスラエルのミサイル）
• デイビッドのスリング
• ダービー（ミサイル）
• パイソン（ミサイル）

• 80式空対艦ミサイル
• 81式地対空誘導弾（SAM-1Cのみ）
• 88式地対艦ミサイル
• 90式艦対艦ミサイル
• 91式空対艦ミサイル
• 99式空対空誘導弾（三菱AAM-4、AAM-4改）
• 03式中距離地対空誘導弾
• 11式地対空誘導弾

• NPOノバトールとDRDO R-172長距離空対空ミサイル
• ヴィンペル NPO R-27 (AA-10 アラモ) 中距離空対空ミサイル (R-27EA 型のみ)
• ヴィンペル NPO R-37 (AA-13 アロー) 長距離空対空ミサイル
• ヴィンペル NPO R-33 (AA-9 アモス) 長距離空対空ミサイル
• ヴィンペル NPO R-77 (AA-12 アダー) 中距離空対空ミサイル
• タクティカルミサイルズ社 Kh-31 (AS-17 クリプトン) 空対地ミサイル (Kh-31A のみ)
• Raduga Kh-15 (AS-16 キックバック) 空対地ミサイル (Kh-15S のみ)
• ラドゥーガ Kh-59 (AS-13 キングボルト) 空対地ミサイル (Kh-59MK のみ)
• タクティカルミサイルズ社 Kh-25 (AS-10 カレン) 空対地ミサイル (Kh-25MA のみ)
• ラドゥーガ KSR-5 (AS-6 キングフィッシュ) 対艦ミサイル
• ラドゥーガ KSR-2 (AS-5 ケルト) 対艦ミサイル
• Raduga Kh-22 (AS-4 キッチン) 対艦ミサイル
• NPOマシノストロイェニヤ P-500バザルト（SS-N-12サンドボックス）対艦ミサイル
• NPO マシノストロイエニヤ P-700 グラニート（SS-N-19 難破船）対艦ミサイル
• ラドゥガ P-270 モスキート（SS-N-22 サンバーン）対艦ミサイル
• タクティカルミサイルズ社製 Kh-35 (SS-N-25 スイッチブレード) 対艦ミサイル
• NPOマシノストロイェニヤ P-800 オニクス(SS-N-26) 対艦ミサイル
• NPO ノベータ 3M-54 クラブ(SS-N-27 シズラー) 対艦ミサイル
• S-400長距離地対空ミサイルシステム（40N6E、9M96E2、9M96E、9M96ミサイルのみ）

• R-ダーター

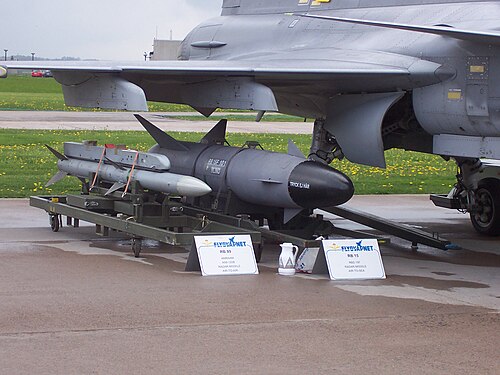

• サーブ・ボフォース・ダイナミクス RBS-15対艦ミサイル

• スカイソードII空対空ミサイル
• 雄鋒一
• 雄峰二世
• 雄峰IIE
• 雄鋒三世
• スカイスピア
• ワン・チエン
• ユン・フェン

• ゴクドガン

• ボーイング ハープーン対艦ミサイル
• ロッキード・マーティン AGM-114L ヘルファイア・ロングボウ 空対地ミサイル
• ロッキード・マーティン MIM-104パトリオット地対空ミサイル（MIM-104F PAC-3バージョンのみ）^[3]
• マーティン・マリエッタ・ パーシング II ( DSMACの地形レーダー版)
• レイセオン AIM-54 フェニックス長距離空対空ミサイル
• レイセオン AIM-120 AMRAAM空対空ミサイルおよび地対空ミサイル
• レイセオン GBU-53/B
• レイセオン R/AIM-174 スタンダード ERAM (スタンダードミサイル6) 地対空ミサイル
• レイセオン AGM-88 HARM (E および G バージョンのみ)
• 第二次世界大戦中のアメリカ海軍のバットレーダー誘導滑空爆弾。アクティブレーダーホーミングシステムを使用した世界最古の兵器設計として知られる。
