多機能情報配信システム

多機能情報配信システム( MIDS)は、 Link-16の通信コンポーネントのNATO名です。

MID は、空、地上、海の要素間でデータと音声の両方を含むほぼリアルタイムの戦術情報を交換するための、大容量で妨害耐性のあるデジタル通信リンクを組み込んだ、高度な指揮、制御、通信、コンピューティング、およびインテリジェンス (C4I) システムです。MIDS は、すべてのサービスに対する監視、識別、航空管制、武器交戦調整および指示などの重要な戦域機能をサポートすることを目的としています。

MIDS プログラムには、次の 2 つの異なる受信機シンセサイザー ライン カード ファミリが含まれています。

• MIDS-LVT（低容量端末）：LVT（1）、LVT（2）、またはLVT（3）。
• MIDS-JTRS（統合戦術無線システム端末）。^[1] MIDS-JTRSは、JTRSソフトウェア通信アーキテクチャ（SCA）に準拠したソフトウェア定義無線（SDR）です。MIDS JTRSは、古いMIDS-LVT標準のLink-16、J-Voice、およびTACAN機能を維持し、Link-16拡張スループット（ET）、Link-16周波数再マッピング（FR）、およびプログラム可能な暗号化を追加します。^[2]

MIDS端末は、1秒あたり128のタイムスロットを備えたTDMA（時分割多重アクセス）データリンク技術に基づいています。各タイムスロットでは、1つの端末のみが送信を許可され、同じネットワーク上の他のすべての端末は受信に設定されます。妨害防止機能を向上させるために、信号は960〜1215MHzの周波数帯域の51の周波数に分散され、2つのIFFバンド（1030および1090MHz）の周辺では送信が禁止されています。 ^[3]

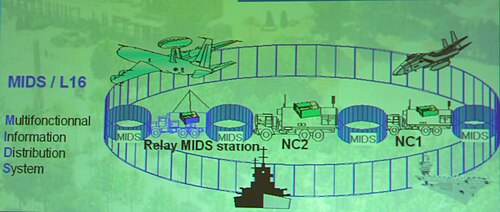

MIDS端末の最大出力は200ワットで、300マイルの運用範囲が可能です。中間端末間で情報を中継することで範囲を拡張できます。^[4]

MIDS 端末は、メイン端末とリモート電源(RPS) の 2 つの異なるライン交換ユニット(LRU) で構成されています。メイン端末は、10 個のショップ交換可能ユニット (SRU) で構成されています。

• シャーシ
• パワーアンプ（PA）
• エキサイター/IPF（干渉防止機能）
• 受信機シンセサイザー（R/S、端末あたり2つ）、LVT(1)、LVT(2)、LVT(3)、またはJTRS端末のいずれか
• シグナル メッセージ プロセッサ (SMP)
• 戦術航空航法（TACAN）
• 声
• テーラードプロセッサ (TP)/アビオニックMUX (1553B/3910)
• データ プロセッサ(DP)/グランド MUX (X.25/イーサネット)
• 受信機-送信機インターフェース (RTI/ディスクリート)

さらに、特定のプラットフォームではいくつかのアクセサリが必要になります。

• 高出力アンプインターフェース アセンブリ (HIA)
• 直流アダプタ (DCA)
• 交流アダプター (ACA)

MIDS 端末には、ホスト プラットフォームと通信するための 4 つの異なるインターフェイスが装備されています。

• ミリタリースタンダード1553B
• スタナグ 3910
• イーサネット
• X.25

データ レートは、使用するインターフェイスに応じて 108 ～ 238 kbit/s の範囲で変化します。セキュア音声メッセージは、16 kbit/s と 2.4 kbit/s の 2 つの異なるレートで利用できます。MIDS SW は、2 つの主要な構成項目で構成されています。

• LINK-16 メッセージを処理するコア SW (基本的には修正された JTIDS SW)。
• ホスト プラットフォームとの通信を処理するカスタマイズされた入出力 (I/O) SW。

MIDS 端末は、ホストと呼ばれるオンボード コンピュータ プラットフォームと通信データを交換します。ホストは、通信データをフォーマット、フィルタリング、および/または調整して表示します。

MIDS-JTRS は、 JTRS ソフトウェア通信アーキテクチャ (SCA) に準拠したソフトウェア定義無線です。MIDS-JTRS は MIDS-LVT の代替品で、JTRS 波形用に 3 つのチャネルが追加されています。MIDS-LVT が JTRS 準拠に移行すると、システムは MIDS-LVT を使用する海軍および空軍プラットフォームでリンク 16 および TACAN 機能を維持しますが、MIDS-JTRS の一部として将来のテクノロジと機能にも対応します。MIDS JTRS の改善には、強化されたリンク 16 スループット、リンク 16 周波数の再マッピング、およびプログラム可能な暗号化が含まれます。MIDS-JTRS は、高度な JTRS 波形の増分配信に対応するために、2 メガヘルツまたは 2 ギガヘルツのプログラム可能なチャネルを 3 つ追加します。^[5]

MIDS ファミリーには 3 つの主要なバリエーションが含まれます。

• LVT(1)は、多数の地上および空中プラットフォームへの統合を目的として開発され、PhEN 3910、MIL-STD-1553B、イーサネット、X.25物理インターフェース、および音声機能とTACAN機能の両方の採用を特徴としています。
• LVT(2)は、米国陸軍の要求を満たすために米国で開発された。この端末は、独自の電源および送風システムと、陸軍データ配信システムインターフェース(ADDSI)X.25インターフェースを特徴としている。
• FDLTまたはLVT(3)（戦闘機データリンク端末）は、 F-15戦闘機プラットフォームの要件を満たすように特別に開発されました。

追加のバリエーション:

• MoS (MIDS On Ship) は、ラックマウント用に設計されており ( JTIDSの代わりに)、専用の電源と高出力アンプ ユニットを備えています。

MIDS-LVT には合計 11 種類の異なるバリエーションが知られています。

MIDS の一般的な例としては、MIDS Low Volume Terminal (MIDS-LVT) があります。これは、米国、フランス、ドイツ、イタリア、スペインの資金援助を受け、 Thomson CSF、GEC、Siemens、Italtel、Enosaの合弁会社 MIDSCO によって開発されました。別の同様の端末としては、現在米国で開発中のMIDS-JTRS (MIDS Joint Tactical Radio System ) があります。古い MIDS としては、 JTIDS (Joint Tactical Information Distribution System) があります。現在、競合する 3 つの製造ラインがあります。ViaSat , Inc (米国)、Data Link Solutions LLC (米国)、および EuroMIDS (欧州) です。
