| AN/AAQ-28 ライティング | |
|---|---|
| ターゲティングポッド | |

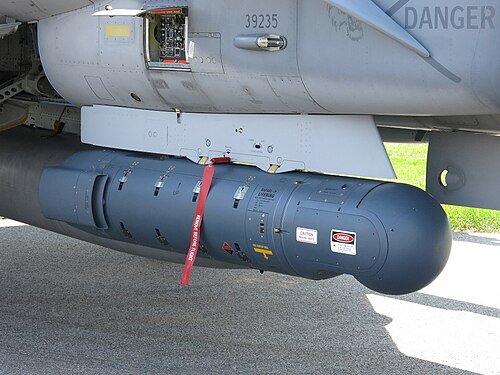

 チェコ空軍のサーブ JAS-39C に搭載されたライトニングポッド | |
| 状態 | 使用中 |
| 製造情報 | |
| メーカー | |
| 紹介された | 2000年2月 |
| 仕様 | |
| 長さ | 2.2メートル（7.2フィート） |
| 直径 | 40.6 cm (16.0 インチ) |
| 重さ | 208 kg (459 ポンド) |
| 使用法 | |
| 航空機で使用 | 航空機の使用を参照 |
| 国別使用状況 | 演算子を参照 |
| バリエーション | リトニング II/ER/AT
|
AN /AAQ-28 ライトニング ターゲティング ポッドは、現在世界中のさまざまな航空機で運用されている高度な精密ターゲティング ポッド システムです。ライトニングの研究開発は、イスラエルのRafael Advanced Defense Systemsのミサイル部門によって最初に行われ、その後、イスラエル空軍で使用するためのライトニング I が完成しました。
ライトニングは、昼夜を問わず、悪天候下でも、様々なスタンドオフ兵器（レーザー誘導爆弾、通常爆弾、GPS誘導兵器）による地上および空中[1]の目標への攻撃において、航空機の戦闘効率を大幅に向上させます。1000個目のポッドは2010年10月に販売されました。[2]
特徴
ライトニングは、航空機の外部に取り付けられる統合型ターゲティング ポッドです。ターゲティング ポッドには、航空機の乗組員にターゲットの赤外線画像を表示する高解像度の前方監視赤外線(FLIR) センサーが搭載されています。このポッドは、広い視野での検索機能と、戦場サイズのターゲットを狭い視野で捕捉/ターゲティングする機能を備えています。ポッドには、電磁スペクトルの可視部分でターゲット画像を取得するために使用されるCCD カメラも搭載されています。ジンバル上の慣性航法センサーは、視線と自動照準機能を確立します。
ポッドにはレーザー誘導兵器を正確に投下するためのレーザー指示装置が装備されています。レーザー距離計は、ナビゲーションの更新、兵器の投下、ターゲットの更新など、さまざまな航空電子システムに情報を提供します。ターゲティング ポッドには自動ターゲット トラッカーが装備されており、戦術的な兵器投下操作と一致する高度、対気速度、斜距離で完全に自動で安定したターゲット追跡を提供します。これらの機能により、ターゲットの検出と認識の機能が簡素化され、1 回の通過で精密誘導兵器によるターゲットの攻撃が可能になります。
背景
研究開発プログラムはイスラエルのラファエル・アドバンスト・ディフェンス・システムズのミサイル部門で始まり、その後イスラエル空軍で使用するためのライトニングIが完成しました。1995年にノースロップ・グラマン社はラファエル社と提携してライトニングポッドのさらなる開発と販売を行い、同年にIOCに到達しました。 [3]
リトニング II/ER/AT
ノースロップ・グラマン社とラファエル・アドバンスト・ディフェンス・システムズは、1999年から配備されていた第3世代FLIR、レーザーマーカー、ソフトウェアアップグレード（Litening II）を含む「ベーシックポッド」の製品改良を完了しました。
ノースロップ・グラマンとラファエル・アドバンスト・ディフェンス・システムズはその後、「320x256」FLIRを最新技術の「640x512」FLIRに置き換えた。このポッドはLitening ERと呼ばれ、ターゲット検出範囲を拡大し、2001年に配備された。最新バージョンのLitening ATは生産中で、2003年に配備された。これはターゲット検出および認識範囲をさらに拡大し、ターゲット座標生成精度を向上させ、マルチターゲットキューイングを提供する。[4]
Litening AT は、さまざまなデータリンクやレコーダーを受け入れるように構成されたプラグアンドプレイベイを備えています。プラグアンドプレイ II データリンク機能は、範囲の拡大、デジタルデータ記録、超高周波 (UHF) 無線による安全な双方向通信を組み込むオプションを提供します。2003 年に導入された Litening のプラグアンドプレイ I は、第 3 世代のターゲティングポッドに組み込まれた最初のデータリンクでした。[5]
ライトニングG4
2008年に米軍に納入が開始されたLitening G4には、ターゲット識別を向上させるための新しいセンサーやその他の高度なターゲット認識および識別機能が追加されました。Litening G4は、RafaelのAVPイメージング機能により、認識範囲と画像品質の両方の点で大幅に強化されています。[6] G4のテクノロジーには、完全な1Kx1K前方監視赤外線および電荷結合素子、短波赤外線レーザーイメージングセンサー、カラーシンボル、トラッカーの改善、および拡張ズームが含まれます。Litening Gen 4のテクノロジーと機能は、ユーザーが現在配備されているLiteningポッドをアップグレードできるキット形式でも利用できます。デンマーク空軍は、 G4ポッドの納入を受ける最初の国際パートナーです。Rafael Advanced Systemsは、DefExpo 2014の前夜に、インド空軍の戦闘機隊向けに150台以上のLiteningターゲティングポッドの大量注文を発表しました。インド空軍は、Su-30 MKI、MiG-29などの最前線戦闘機にライトニングG4ポッドを採用した。[7]
ライトニングSE
Litening SEは、武器の投下、ナビゲーション機能、生成された画像とデータの記録とデータリンクをサポートするレーザー測距と指示を提供します。このバージョンには、ポッド内にプラグアンドプレイ（PnP）III（TM）デジタル双方向データリンクLRUが含まれています。ポッドは、米国空軍の高度ターゲティングポッド-センサー強化（ATP-SE）プログラムの一環として提供されています。[8]
ライトニングIII
ライトニングIIIは、IAF テハス、イタリア空軍 AMX、RAF タイフーン航空機に搭載されており、他のモデルに見られる標的捕捉機能に加えて、偵察任務のための静止画像撮影機能も備えている。[9]
レッチェライト / レッチェライト XR
ライトニングポッドのジンバルバージョンで、プレデターBなどのドローンに搭載したり、有人航空機に直接組み込んだりできる。さらに、マルチスペクトルカメラとCおよびXUバンド通信チャネルを搭載し、偵察フィードを送信できる。RecceLite XRには、ライトニング5ポッドの改良が組み込まれている。[10]
ライトニング5
ライトニング5は2019年に導入されたポッドの最新バージョンです。短波および中波赤外線カメラの解像度が向上し、100kmの範囲の合成開口レーダーが導入されています。[11]ライトニング5は、サーブJAS 39グリペンとユーロファイタータイフーン航空機に導入されています。[12]
今後の展開
ラファエルは、ステルス機への移行により、将来的に市場が拡大すると見ている。ステルス機には、照準システムが組み込まれていなければならない。2013年、同社はF-35の要件に対抗するため、新しいモデルを開発していた。 [13]現在、F-35には、ロッキード・マーティン・スナイパーXRに相当するEOTS（電気光学照準システム）が組み込まれており[14]、バッチ4からはカメラが改良されたAdvanced EOTSが搭載されている。[15]しかし、2020年に、EOTSの開口部が覆われたプロトタイプF-35Iがイスラエル空軍に引き渡されたことで、F-35IにはAdvanced EOTSのアップグレードではなく、ライトニング5のバージョンが組み込まれるのではないかという憶測が広まった。[16]
一般的な特徴
- 主な機能:ナビゲーションと赤外線/電気光学ターゲティング[17]
- 主契約者:ラファエル・コーポレーション/ノースロップ・グラマン。
- 長さ: 2.20 m (7.2 フィート)
- 直径: 40.6 cm (16.0 インチ)
- 重量: 208 kg (459 ポンド)
- センサー:赤外線検出器、CCD-TV カメラ、目に安全なレーザー距離計、レーザー指示計。
- センサー解像度（Litening III の場合）： CCD（tv）：1K × 1K、FLIR：640×480。
- 導入日: 2000 年 2 月。
- ユニットコスト: 140万ドル。
航空機の使用
- A-10 サンダーボルト II、
- AV-8B、
- B-52H、
- F-14A/B/D、
- F-15E/D、
- F-16 ブロック 15/25/30/40/50、
- F/A-18A/B/C/D / E/F、
- F-4E AUP、
- スホーイ/HAL Su-30MKI「フランカー-H」、
- エアロ・ヴォドコディ L-159 ALCA、
- トルネードGR4、
- HAL テハス、
- SEPECAT ジャガー
- ユーロファイター タイフーン、
- サーブ JAS 39 グリペン、
- AMXインターナショナル AMX、
- ノースロップ F-5、
- ルーマニア空軍のMIG-21 LanceR航空機。
オペレーター
現在のオペレーター
- ブラジル空軍
- AMX (ラファエル・ライトニングIII) [18]
- KC-390 ミレニアム
- コロンビア空軍
- IAI クフィルC10/C12 [19]
- チェコ空軍
- JAS-39 グリペン(Rafael/Zeiss Optronics Litening III)
- フィンランド空軍
- マクドネル・ダグラス F/A-18 ホーネット（ノースロップ・グラマン・ライトニングAT、MLU 2アップグレードプログラムの一環として）[20] [21]
Litening II PodsはRafael/ Zeiss Optronikの合弁会社 によって供給されています
- ドイツ空軍
- パナビア トルネード(ラファエル/ツァイス オプトロニクス ライトニング、おそらくライトニング III にアップグレード)
- ユーロファイター タイフーン(ラファエル/ツァイス オプトロニクス ライトニング III)
- インド空軍
- スホーイ Su-30MKI (ラファエル・ライトニング III) [23] [24]
- HAL テハス(ラファエル ライトニング III、ラファエル ライトニング 4I) [23] [25]
- ダッソー ミラージュ 2000 (ラファエル ライトニング III) [23]
- ミコヤン MiG-29 (ラファエル・ライトニング III) [23]
- イタリア空軍
- AMX (ラファエル・リテニング III)
- イタリア海軍
- AV-8B+ ハリアー(ノースロップ グラマン AN/AAQ-28(V)2 ライトニング II をノースロップ グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 0 にアップグレード)
- オランダ空軍
- ゼネラル・ダイナミクス F-16 ファイティング・ファルコン[28] (ノースロップ・グラマン AN/AAQ-28(V)6 ライトニング AT ブロック 2)
- ポルトガル空軍
- ジェネラル ダイナミクス F-16 ファイティング ファルコン(ノースロップ グラマン AN/AAQ-28(V)6 ライトニング AT ブロック 2 をノースロップ グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 0 にアップグレード) [29] [30] [31]
- KC-390 ミレニアム(ノースロップ グラマン AN/AAQ-28(V)6 ライトニング AT ブロック 2 をノースロップ グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 02 にアップグレード) [32]
- ルーマニア空軍
- MiG-21 ランスR A (ラファエル・ライトニング)
- MiG-21 ランスR C (ラファエル・ライトニング) [33]
- シンガポール共和国空軍
- ゼネラル・ダイナミクス F-16 ファイティング・ファルコン(ラファエル・ライニング III) [34]
- スペイン空軍/海軍
- AV-8B+ ハリアー(ノースロップ グラマン AN/AAQ-28(V)2 ライトニング II をノースロップ グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 0 にアップグレード)
- マクドネル・ダグラス EF-18 ホーネット(ラファエル/テクノビット [es]ライトニング III)
- ユーロファイター タイフーン(トランシェ 3) (ライニング III および V)
Ultra Electronics Limited が供給する Litening III RD および EF ポッド
- イギリス空軍
- ユーロファイター タイフーン(ラファエル/ウルトラ エレクトロニクス ライトニング III EF)
.png/500px-Flag_of_the_United_States_(23px).png){kind=small}
- アメリカ空軍
- フェアチャイルド リパブリック A-10C サンダーボルト II (ノースロップ グラマン AN/AAQ-28(V)3 ライトニング ER をノースロップ グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 0 にアップグレード)
- ボーイング B-52H ストラトフォートレス(ノースロップ グラマン AN/AAQ-28(V)3 ライトニング ER をノースロップ グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 0 にアップグレード)
- マクドネル・ダグラス F-15E ストライク イーグル(ノースロップ グラマン AN/AAQ-28(V)3 ライトニング ER をノースロップ グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 0 にアップグレード)
- ジェネラル ダイナミクス F-16 ファイティング ファルコン(ノースロップ グラマン AN/AAQ-28(V)1 ライトニング II/AN/AAQ-28(V)2 ライトニング II/AN/AAQ-28(V)2 ライトニング II+ をノースロップ グラマン AN にアップグレード/AAQ-28(V)4 ライトニングATブロック0)
- 米海軍/米海兵隊
- AV-8B+ ハリアー(ノースロップ グラマン AN/AAQ-28(V)1 ライトニング II/AN/AAQ-28(V)2 ライトニング II/AN/AAQ-28(V)2 ライトニング II+ からノースロップ グラマン AN/AAQ にアップグレード- 28(V)4 ライトニングATブロック0)
- マクドネル・ダグラス F/A-18 ホーネット(ノースロップ・グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 0)
- ノースロップ グラマン EA-6B プラウラー(ノースロップ グラマン AN/AAQ-28(V)4 ライトニング AT ブロック 0)
- ベネズエラ空軍
- ジェネラル・ダイナミクス F-16 ファイティング・ファルコン（ラファエル・リテニング）[37]
元オペレーター
.svg/500px-Flag_of_Australia_(converted).svg.png){kind=small}
- オーストラリア空軍
- F/A-18A/B (ノースロップ・グラマン AN/AAQ-28 ライトニング) [38]
