いずも型巡洋艦

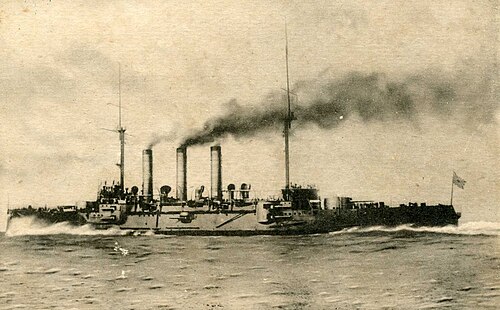

1905～1915年頃の岩手の高速走行の絵葉書
クラスの概要
名前	出雲クラス
ビルダー	アームストロング・ウィットワース、イギリス
オペレーター	大日本帝国海軍
先行	浅間級
後継者	八雲
構築済み	1898–1901
委託中	1900–1945
完了	2
失った	2
一般的な特徴
タイプ	装甲巡洋艦
変位	9,423～9,503  t (9,274～9,353ロングトン)
長さ	132.28 m (434 フィート) ( o/a )
ビーム	20.94 m (68 フィート 8 インチ)
下書き	7.21～7.26メートル（23フィート8インチ～23フィート10インチ）
設置電力	ベルヴィルボイラー24台 14,500  ihp (10,800  kW )
推進	2 軸、3 段膨張式蒸気エンジン2 台
スピード	20.75ノット（時速38.43km、時速23.88マイル）
範囲	10ノット（19 km/h; 12 mph）で7,000  nmi（13,000 km; 8,100 mi）
補体	672
武装	8インチ（203 mm）連装砲2門 6インチ（152 mm）単装砲14門 12ポンド（3インチ（76 mm））単装砲12門 8×単装2.5ポンド（1.5インチ（38mm）） 山内砲 4×18インチ（457 mm）魚雷発射管
鎧	喫水線ベルト: 89～178 mm (3.5～7.0 インチ) デッキ：63 mm（2.5インチ） 砲塔：160 mm（6.3インチ） 砲身: 152 mm (6.0 インチ) 砲身: 51～152 mm (2.0～6.0 インチ) 司令塔：356 mm（14.0インチ） バルクヘッド: 127 mm (5.0 インチ)

出雲型装甲巡洋艦（いずもがたそうこうじゅんようかん）は、 1890年代後半に大日本帝国海軍向けに建造された2隻の装甲巡洋艦である。日本にはこのような軍艦を自国で建造する工業力がなかったため、この艦艇はイギリスで建造された。これらの艦艇は、1894年から1895年の日清戦争で中国が敗北した後に始まった「六六艦隊」拡張計画の一部であった。この姉妹艦は、 1904年から1905年にかけての日露戦争における4つの主要な海戦のうち、旅順海戦、蔚山沖海戦、日本海海戦の3つに参加したが、第一次世界大戦でははるかに小さな役割しか果たさなかった。

いわては1916年に初めて練習艦として使用され、その後のほとんどの期間その役割を担った。姉妹艦の出雲は1920年代は主に練習艦として使用されたが、1932年に中国における日本海軍の旗艦となった。同年、出雲は上海事変に関与し、5年後に始まった日中戦争にも参加した。この艦は太平洋戦争中、フィリピン戦役の初期段階で使用されたが、 1941年末に触機した。出雲は1943年に姉妹艦とともに国内海域で練習艦となった。両艦は1945年7月、呉の海軍基地に対する一連の米軍空襲で沈没した。両艦の残骸は戦後引き上げられ、解体された。

日本は1894年から1895年の日清戦争の後、1896年に海軍拡張計画を開始した。計画には装甲巡洋艦4隻と戦艦4隻が含まれていたが、日本には自国で建造する能力がなかったため、これらはすべて外国の造船所に発注する必要があった。ロシアの建造計画をさらに検討した結果、日本海軍は当初の計画で発注された戦艦ではロシア帝国海軍に対抗するには不十分であると考えるようになった。予算の制約により戦艦の発注が困難となり、日本海軍はより手頃な装甲巡洋艦の発注数を4隻から6隻に増やすことを決定した。改訂された計画は一般に「六六艦隊」として知られている。^[1]これらの艦艇は日清戦争で中国が敗戦後に支払った3000万ポンドの賠償金を使って購入された。 ^[2]同時代の艦艇のほとんどが商業襲撃や植民地や貿易路の防衛のために設計されたのに対し、出雲型は艦隊偵察艦として、また戦線で運用されることが意図されていた。^[3]

出雲型艦艇の建造は、イギリスの造船所であるエルズウィックのアームストロング・ホイットワース社に委託された。この造船所は、六六艦隊の浅間型装甲巡洋艦2隻を建造したのと同じである。[ 4 ^]これらの艦艇の設計もフィリップ・ワッツ卿が担当し、急速に進歩したボイラー技術を利用して、初期の艦艇の円筒形ボイラーの代わりに軽量のベルビルボイラーを採用し、節約した重量を利用して防護甲板の厚さを増やし、船体構造を改良した。ボイラーの数が増えたため、追加の煙突が必要となり、これが2つの艦艇を区別する主な手段となった。^[5]

いずも型艦の全長は132.28メートル（434フィート0インチ）、垂線間の長さは121.92メートル（400フィート0インチ）であった。全幅は20.94メートル（68フィート8インチ）、平均喫水は7.21～7.26メートル（23フィート8インチ～23フィート10インチ）であった。排水量は平常時で9,423～9,503メートルトン（9,274～9,353英トン）、満載時で10,235～10,305メートルトン（10,073～10,142英トン）であった。メタセントリック高は0.73～0.88メートル（2フィート5インチ～2フィート11インチ）であった。^[6]乗組員は672名の士官と下士官で構成されていた。^[7]

この艦には4気筒三段膨張蒸気エンジンが2基搭載されており、それぞれが1本のプロペラシャフトを駆動していた。^[8]エンジン用の蒸気は24基のベルヴィルボイラーから供給され、エンジンの定格出力は合計14,500図示馬力（10,800kW  ）であった。この姉妹艦の設計速度は20.75ノット（時速38.43km、時速23.88マイル）であったが、海上公試では両艦ともこれを少なくとも1ノット（時速1.9km、時速1.2マイル）上回り、15,739馬力から16,078馬力（11,737kWから11,989kW）まで出力を伸ばした。これらの船は最大1,527英トン（1,551トン）の石炭を搭載し^[9] 、 10ノット（19km/h; 12mph）の速度で7,000海里（13,000km; 8,100mi）を航行することができました。 ^[7]

「シックスシックス・フリート」装甲巡洋艦すべての主砲は、上部構造の前後に連装砲塔を備えたアームストロング・ホイットワース製の45口径8インチ（203 mm）砲4門であった。電動式の砲塔は左右 に130°回転でき、砲は+30°まで上げ下げでき、-5°まで下げることができた。各砲塔は65発の砲弾を収容できたが、砲塔床と船体甲板の扉からのみ再装填可能であり、砲塔内の電動ウインチが船体奥深くの砲弾室から砲弾を巻き上げることができた。^[10]砲は手動で装填され、発射速度は1分間に約1.2発であった。 8インチ砲は250ポンド（113.5kg）の徹甲弾（AP）を2,500フィート/秒（760m/s）の砲口速度で20,000ヤード（18,000m）の射程範囲に発射した。^[11]

副武装は、エルズウィック兵器会社製の「パターンZ」速射砲（QF）、40口径6インチ（152 mm）砲14門で構成されていた。これらの砲は4門を除いてすべて主甲板と上甲板の装甲砲郭に取り付けられ、上甲板の砲架は砲盾で保護されていた。100ポンド（45.4 kg）AP砲弾は、砲口初速2,300フィート/秒（700 m/s）で発射された。^[12]また、魚雷艇に対する近距離防御として、12門の40口径QF 12ポンド（3インチ（76 mm））12 cwt砲^[注1]と8門のQF 2.5ポンド（1.5インチ（38 mm）） 山内砲が装備されていた。^[11]旧砲は3インチ、12.5ポンド（5.7kg）の砲弾を毎秒2,359フィート（719m/s）の砲口速度で発射した。^[13]

出雲型艦艇には、各舷側に2基ずつ、計4基の18インチ（457 mm）水中魚雷発射管が搭載されていた。三十式魚雷は100キログラム（220ポンド）の弾頭を持ち、射程/速度は3段階に分かれていた。870ヤード（800 m）で27ノット（50 km/h、31 mph）、1,100ヤード（1,000 m）で23.6ノット（43.7 km/h、27.2 mph）、3,300ヤード（3,000 m）で14.2ノット（26.3 km/h、16.3 mph）であった。^[14]

「シックスシックス艦隊」の装甲巡洋艦はすべて、若干の違いはあるものの、同じ装甲方式を採用していた。その違いの 1 つは、後期の 4 隻はすべてクルップ製の強化装甲を使用していたことである。喫水線装甲帯は艦の全長にわたっており、その厚さは船体中央部で 7.0 インチ (178 mm)、艦首と艦尾で 3.5 インチ (89 mm) と様々であった。帯の最も厚い部分は、長さ 275 フィート 2 インチ (83.87 m) にわたって艦体中央を覆っていた。帯の高さは 7 フィート 0 インチ (2.13 m) で、そのうち 4 フィート 4 インチから 4 フィート 7 インチ (1.33 m から 1.39 m) は通常は水中にあった。帯装甲の上部板は5.0 インチ (127 mm) の厚さで、喫水線装甲帯の上端から主甲板まで延びていた。前方砲塔から後方砲塔まで全長は167フィート11インチから174フィート11インチ（51.18メートルから53.31メートル）に及んだ。いずも型には中央装甲要塞の両端を閉じる斜め5インチ装甲隔壁があった。 ^[15]

砲塔、砲塔、砲郭前面はすべて6インチの厚さで、砲郭の側面と後面は51ミリメートル（2.0インチ）の装甲で保護されていました。甲板の厚さは63ミリメートル（2.5インチ）、司令塔を保護する装甲の厚さは356ミリメートル（14.0インチ）でした。^[16]艦の二重底には30の防水区画があり、底部と上甲板の間にはさらに136または137の区画がありました。^[14]

姉妹艦は日露戦争のほとんどの期間、第二艦隊第二分隊の旗艦として共に過ごした。岩手は分隊司令官三須惣太郎少将、出雲は艦隊司令官上村彦之丞中将が指揮した。^[20] 1904年2月9日の旅順海戦に参加し、東郷平八郎中将が連合艦隊を率いて旅順港のすぐ沖に停泊していたロシア太平洋艦隊の艦艇を攻撃した。東郷は、ロシア艦隊がひどく混乱し弱体化していると予想し、以前の駆逐艦による夜間奇襲が実際よりもはるかに成功すると予想していたが、ロシア艦隊は奇襲から回復し、東郷の攻撃に備えていた。岩手はロシア軍によって中程度の損害を受けたが、出雲は軽微な損害で済んだ。^[21]

1904年4月、師団はウラジオストックに拠点を置くロシアの装甲巡洋艦を封じ込める任務を負ったが、8月13日に後者が旅順からの脱出を試みた艦艇と合流しようとした時まで失敗した。ロシア軍は知らなかったが、東郷は8月10日の黄海海戦で旅順の艦艇を打ち破っており、ウラジオストックのロシア艦隊は韓国の蔚山沖で第2師団に迎撃された。ロシアの巡洋艦リューリクの操舵室は戦闘の早い段階で損傷し、ロシア軍は日本軍の砲火を阻止しようと何度か試みたが、最終的には運命に任せざるを得なかった。上村はリューリクを援軍の優しい世話に任せ、しばらく残りのロシア艦2隻を追跡したが、出雲が弾薬の大半を使い果たしたという誤った報告に基づいて時期尚早に追跡を中止した。この艦は20回以上被弾したが、死傷者は20人未満だった。対照的に、岩手は被弾回数ははるかに少なかったが、そのうちの1回が大規模な弾薬火災を引き起こし、数十人の死傷者を出した。 ^[22]この戦闘後、姉妹艦は改装されて別の部隊に配属され、朝鮮北部への兵員輸送船団の護衛、ウラジオストク沖に機雷が敷設される間の援護、そして1905年半ばにバルチック艦隊のロシア艦隊が日本に接近するまで津軽海峡の封鎖を行った。^[23]

1904年5月27日の朝、ロシアの第2、第3太平洋戦隊が発見され、東郷は艦隊に出航を命じた。出雲と岩手はこの戦いに備えて第2戦隊に再合流しており、上村の艦隊は同日の午前中に最初の発見を確認し、その後東郷の戦艦隊と合流した。この戦隊は、ほとんどの日本軍戦艦とともに、14時10分にロシアの戦艦オスリャビヤに砲火を開始したが、オスリャビヤは14時50分に編隊から外れ、20分後に沈没した。岩手と他の数隻の巡洋艦がほぼ同時に魚雷攻撃を失敗して撃退した後、 15時35分にロシアの戦艦クニャージ・スヴォーロフが近距離から突然霧の中から現れた。上村の艦隊は5分間交戦した後、スヴォーロフは再び霧の中に消えた。その日の後半、上村は17時30分頃に部隊を率いてロシア巡洋艦を追跡したが、成果はなかった。彼は18時3分頃に追跡を中止し、約30分後にロシアの戦線に遭遇した。彼は遠距離に留まり、艦艇は可能な限り発砲し、19時30分に発砲を止めた。^[24]

翌朝、生き残ったロシア艦艇が発見され、日本艦艇は砲撃を開始したが、ロシア艦艇が効果的に反撃できる距離外に留まっていた。ニコライ・ネボガトフ少将は、反撃することも距離を縮めることもできないとして、艦艇の降伏を決定した。^[25]ネボガトフの降伏からかなり経って、沿岸防備艦 アドミラル・ウシャコフがネボガトフの艦艇よりかなり南で発見され、いわてと装甲巡洋艦やくもがこれを追撃するよう命じられた。日本艦艇はロシア艦艇が射程内に入ったら降伏するよう要求したが、いわての艦長は拒否した。ウシャコフ提督は日本巡洋艦を射程内に収めようと距離を縮めようとしたが、日本巡洋艦の速度が速かったため距離は開いたままで、ロシア艦艇はどちらにも命中させることができなかった。約30分後、ウシャコフ提督は耐えられないほどの大きな損害を受け、艦長は乗組員に退艦を命じ、自爆装置が爆発した。^[25]岩手と出雲は戦闘中に数回被弾したが、どちらも大きな損害はなく、死傷者も少なかった。[ ^26]戦闘後、師団は戦争が終わる前の7月と8月に朝鮮北東部での上陸作戦を支援した。 ^[27]

出雲は、メキシコ革命の間、日本の権益と国民を守るためメキシコ西海岸を哨戒するよう命じられ^{[28] 、1914年8月23日に日本が}ドイツ帝国に宣戦布告したときもまだそこにいた。その後、出雲はドイツの通商破壊船を捜索し、北アメリカと中米の西海岸沖で連合国船舶を護衛する任務を負った。1915年初頭、出雲は装甲巡洋艦浅間がバハ・カリフォルニア沖で岩礁に衝突した際に援護した。^[29] 1917年、出雲は地中海に展開した日本艦隊の旗艦となった。戦後、出雲はイギリスに向かい、元ドイツ潜水艦数隻を統制し、日本への帰路の一部を護衛した。^[18]

岩手は戦争では小さな役割を果たし、青島海戦に参加した^[30]後、ドイツの通商破壊船を捜索するために南洋諸島へ航海した。 ^[31] 1916年に、この艦は帝国海軍兵学校の士官候補生のための訓練航海を開始し、この任務は1939年末まで続いた。出雲は1920年代に独自の訓練航海を始めた。^[32]

1924年に、艦の12ポンド砲4門が撤去され、QF 2.5ポンド砲全てが撤去され、40口径8cm/40三年式 対空砲1門が追加された。 [33]この砲は最大仰角+75度で、口径3インチ、12.5ポンド(5.67 kg)の砲弾を砲口初速2,200フィート/秒(680 m/秒)で最大高度23,600フィート(7,200 m)まで発射することができた。^{[ 34]} 1930年から1931年にかけて再度改装され、魚雷発射管が撤去され、主甲板の6インチ砲全てが撤去されて砲郭が覆われ、12ポンド砲4門のみが搭載された。当時、岩手もボイラーを6基の水管ボイラーに交換したが、出雲は1935年までボイラー交換が行われなかった。^[33]新しいボイラーは蒸気量が少なくなり、エンジン出力は7,000 ihp (5,200 kW)に制限され、最高速度は16ノット (30 km/h; 18 mph) に低下した。^[7]

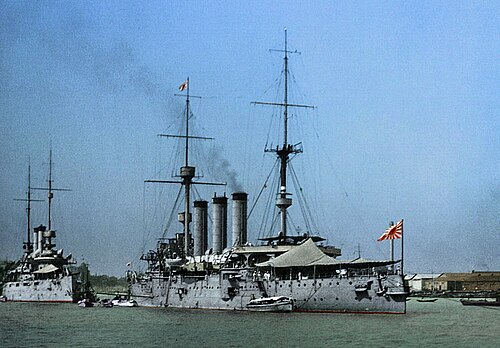

1932年、第一次上海事変の間、出雲は日本占領下の中国を守るために新たに再編された第3艦隊の旗艦となった。2年後、出雲は佐世保海軍工廠で水上機を運用するための装備を整えた。 ^[18]日中戦争の間、出雲は1937年半ばの上海の戦いに参加し、その間、陸上の日本軍に艦砲射撃支援を行った。 ^[35]

1941年12月8日の太平洋戦争勃発時、いずもはまだ上海にいたが、アメリカの河川砲艦USSウェイクを拿捕し、イギリスの 河川砲艦HMS ペタレルの撃沈を支援した。^{[18] [36] 12月31日、この巡洋艦は}フィリピン作戦で日本軍を支援している最中にリンガエン湾で機雷に触れた。この間、いわてはまだ国内海域で練習艦としての任務に就いていた。姉妹艦は1942年7月1日に一時的に一等巡洋艦に再分類され^{[18] [19]} 、 1943年に練習艦となった。いずもはその年の終わりに日本に戻り、姉妹艦とともに海軍士官候補生の訓練に参加した。^[37]

1945年初頭、この姉妹艦は再武装され、8インチ砲が2連装砲架2基に4門の12.7cm (5.0 in) 89式 両用砲に交換され、残りの6インチ砲4門が撤去された。地上目標への射撃では、89式砲の射程は16,100ヤード (14,700 m) で、仰角+90度で最大高度は30,970フィート (9,440 m) であった。最大発射速度は毎分14発であったが、持続発射速度は毎分約8発であった。^[38]軽対空兵装は、ライセンス生産されたオチキス25ミリ九六式軽対空砲9基（岩手）と14基（出雲）と、単装、連装、三連装のオチキス13.2ミリ機関銃2挺の追加により大幅に強化された。^[37] 25mm（0.98インチ）兵器は第二次世界大戦中の日本の標準的な軽対空砲であったが、重大な設計上の欠陥のためにほとんど効果のない兵器となっていた。連装と三連装では旋回速度や仰角が不十分で、照準器は高速の標的に対応できず、砲は過度の振動を示し、弾倉は小さすぎ、最後に砲口からの爆風が大きすぎた。この兵器の最大射程距離は24,600フィート（7,500メートル）であったが、有効射程距離はわずか4,900～9,800フィート（1,500～3,000メートル）であった。^[39]

1945年7月の呉への米軍空襲で、姉妹艦は攻撃を受けたが命中はしなかった。しかし、至近距離からの衝撃波で両艦とも広範囲に浸水した。岩手は7月25日に浅瀬に沈み、出雲はその3日後に 転覆した。両艦は11月20日に海軍から除籍され、1946年から1947年にかけて残骸が引き上げられ、解体された。^{[18] [19]}
