QF 4.7インチ Mk I-IV 艦砲

QF 4.7インチ砲 Mk I – IV
典型的な海軍のデッキマウント、1890 年代
タイプ	艦砲 中型野砲 沿岸防衛砲
原産地	イギリス
サービス履歴
使用中	1887–1920
使用者	海軍: イギリス イタリア王国 日本帝国 カナダ 分野: イギリス カナダ 南アフリカ オーストラリア 沿岸防衛: イギリス アメリカ カナダ
戦争	日清戦争 第 二次ボーア戦争 第一次 世界大戦 伊土戦争 第二次伊エチオピア戦争 第二次世界大戦
生産履歴
デザイナー	エルズウィック兵器
設計	1885年頃
メーカー	エルズウィック・オードナンス・ ヴィッカース・サンズ・アンド・マキシム
建造数	1,167 [1]
バリエーション	マークI、II、III、IV、VI
仕様
質量	砲身と砲尾 4,592ポンド（Mk I–III）; 4,704ポンド（Mk IV）[2]
バレルの 長さ	4.8メートル[2]
クルー	10
シェル	別装QF ; 第一次世界大戦: AP、榴散弾、コモンリッダイト、コモンポイント、HE 45ポンド（20.41 kg）[注1]
口径	4.724インチ（120 mm）
逆子	単動断続スクリュー
反動	12インチ（305 mm）（キャリッジMk I）
標高	-6° – 20°（Mk I野戦砲）[2]
トラバース	0°
発射速度	1分間に5～6発
銃口速度	火薬：毎秒1,786フィート（544 m/s）[注2] [3] コルダイト：毎秒2,150フィート（660 m/s）[4]
最大射程距離	20°で10,000ヤード（9,100メートル）、24°で12,000ヤード（11,000メートル）[注3]

QF 4.7インチ砲Mks I、II、III、IV ^{[注 4]は、1880年代後半から1890年代にかけて各国の海軍で使用されたイギリスの}速射型4.724インチ (120 mm)海軍および沿岸防衛砲のシリーズです。また、イギリス陸軍に長距離砲を提供するために、さまざまな車輪付き台車に搭載されました。これらはすべて、砲身の長さが40口径でした。

この砲は元々、旧式のBL5インチ（127 mm）艦砲を置き換えるために設計された。コルダイトなどの現代の無煙燃料に最適化されており、BL5インチ砲よりもはるかに迅速に装填・発射でき、発射する砲弾もBL5インチ砲よりわずかに軽いものであった。

この砲は、アームストロング・ウィットワース傘下のエルズウィック・オードナンス社によって設計・製造された。この砲は、新しい「QF」技術を利用するために開発された。この技術では、発射薬を真鍮製のケースに装填し、そのベースに雷管を組み込む。これにより、発射薬を布製の袋に装填し、別の摩擦管または雷管を砲尾に取り付けて発射する従来の「砲尾装填」システムよりも発射速度が速くなった。真鍮製のケースが砲尾を密閉することで機構が軽量化され、同時に、前回の射撃で残ったくすぶっている破片を洗浄したりスポンジで拭き取ったりする必要がなくなり、その破片によって装薬 (当時は黒色火薬) が早期に発火する可能性がなくなった。QF の原理は、1885 年以降、はるかに小型のQF 3 ポンド砲 (ホチキス)やノルデンフェルトQF 3 ポンド砲、6 ポンド砲 (ノルデンフェルト) で効果が実証されていた。

このクラスの最初のQF砲はエルズウィックでパターン「M」と命名され、1886年に海軍本部に提出されました。 ^[5]当初は36ポンド（16 kg）の砲弾用に設計されましたが、徹底的な実験の後に45ポンド（20 kg）に延長され、^[6]実際にはイギリスではなくイタリアでM1889として採用されました（下記参照）。^[5]

これらはすぐに主要な輸出品となり、メートル法を採用した海軍の要件を満たすため、口径は実際には 4.724 インチ (120 mm) となった。4.7 インチはイギリスの呼称に使われる近似値である。マーク I からマーク III までの砲は、エルズウィックの命名法によれば、それぞれパターン P、パターン Q、パターン T であった。3 つとも構造の詳細は異なっていたが、管とフープのタイプであった。マーク IV は、構造にワイヤー巻き要素を組み込むことでこれらと異なっていた。最初に製造されたとき、すべて 3 モーション スクリューブリーチを使用していたが、後に 3 モーション スクリューを改造して "A" サブタイプにしたり、シングル モーション ブリーチ ("B" タイプ) を取り付けたりして、一部が改造された。3 インチの鋼鉄 (より一般的な真鍮製) ブリーチ シーリング ケースを備えた袋入り装薬を使用するように改造された陸軍の砲は、マーク VI として番号が変更された。^[5]

当時のイギリスの前弩級戦艦と巡洋艦はこれらの砲を使用しました。総生産数は、マーク I が 154 門、マーク II が 91 門、マーク III が 338 門、マーク IV が 584 門でした。イギリス海軍はこれらの砲のうち 776 門を直接受け取りました。陸軍はさらに 110 門を海軍に移管しました。

ラトーナ級 機雷敷設艦はロンドン防衛のために高角対空砲を製造するために砲を放棄した。[ ^5]

第一次世界大戦までに、この砲は軍艦での使用には時代遅れとなったが、敵の潜水艦や通商破壊船に対する防衛のため、商船や兵員輸送船に多くが再搭載された。

陸上では、限られた数が固定式沿岸砲として使用されました。さらに、1900年代初頭から、一部のマークIV砲は改造された40口径ライフル銃後装砲車に搭載され、王立駐屯砲兵隊（義勇兵）の中隊で使用されました。第1エアシャー・アンド・ギャロウェー王立駐屯砲兵隊（義勇兵）は、3つの重中隊の武装として、1903年にこれらの砲を多数受領しました。^{[7]これらの中隊は半移動式で、馬や砲牽引車で牽引できる荷車を装備していました。これらは}領土軍の砲兵部隊で使用され続け、一部は第一次世界大戦まで使用されました。

第二次ボーア戦争におけるイギリス軍は、当初はボーア軍の長距離砲兵に圧倒された。HMSテリブルのパーシー・スコット艦長は、1899年から1900年にかけてのレディスミス包囲戦でボーア軍の「ロング・トム」砲に対抗するため、ケープタウン沿岸防衛線の2門の4.7インチ（120 mm）砲を木製の固定式攻城砲架に取り付けた。 ^[8]スコット艦長はその後、通常の固定式沿岸砲架や艦載砲架から取り外した4.7インチ砲用の移動式台車を即席で製作し、軍に重砲を提供した。この即席台車には反動緩衝装置がなかったため、実戦では反動を抑えるために引きずり台車と、砲前方の堅固な地点にケーブルで台車を取り付ける必要があった。[8] 台車にはイギリス海軍の乗組員が乗り込み、移動には最大32頭の牛が必要だった。[ ^{8 ]}

「パーシー・スコット」砲車に搭載されていた同じ砲は、第一次世界大戦の南西アフリカ戦線で南アフリカ軍がドイツ軍と戦うために使用されました。砲は 1914 年 10 月にリューデリッツ湾に陸揚げされ、その後1915 年 2 月にウォルビス湾に陸揚げされ、南アフリカ軍を支援するために砂漠を越えて内陸に移動されました。

1900年6月製造の、部分的に有効な（12インチ）反動緩衝装置を備えたより近代的なMk I「ウーリッジ」砲台と、古いRML 40ポンド砲から「改造」されたより重い砲台に搭載された最大92門のQF 4.7インチ砲が、主に領土軍の王立駐屯地砲兵部隊によって1914年から1917年にかけてフランスに送られた。

1915年3月のヌーヴ・シャペルの戦いなど、初期の戦闘では60ポンド砲が重要な役割を果たした。この戦いでは、対砲兵砲撃に32門の砲が配備されたが、60ポンド砲はわずか12門だった。ファーンデール将軍は、対砲兵砲撃ではドイツ軍の砲兵に対抗できなかったと報告しているが、その理由は長距離地図射撃がまだ不正確であったことと、平坦な地形で前線観測員を維持するのが難しかったためであると考えている。^[9]

1915年5月9日のオーバーズリッジの戦いまでに、交戦した第3、第8重砲旅団、第1ウェストライディング重砲中隊、第1ハイランド重砲中隊の28門の大砲の砲身は、非常に摩耗しており、砲口の駆動バンドが砲弾から剥がれ、精度が制限されていました。^[10]さらに、装甲列車「チャーチル」の2門の大砲がオーバーズリッジで活動していました。33門の60ポンド砲が使用可能でした。対砲兵射撃は、摩耗した大砲の精度の低さ、および空中観測と報告、無線の使用が始まったばかりだったため、軍隊が敵の大砲の位置を正確に特定する手段をまだ持っていなかったため、再び失敗しました。 ^[11]

摩耗による精度の低下と比較的軽い砲弾のため、塹壕戦の発展においてその有用性は低下し、使用可能になると最新の60ポンド砲に置き換えられた。 1916年6月から7月のソンムの戦いでは、32門の4.7インチ砲と128門の60ポンド砲が交戦した。^{[12]しかし、最後の60ポンド砲は1917年4月まで撤退しなかった。西部戦線から撤退した砲は、イタリアや}セルビアなどの他の戦線に再配備された。^[13]

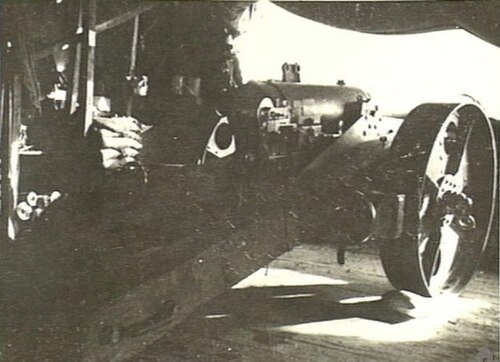

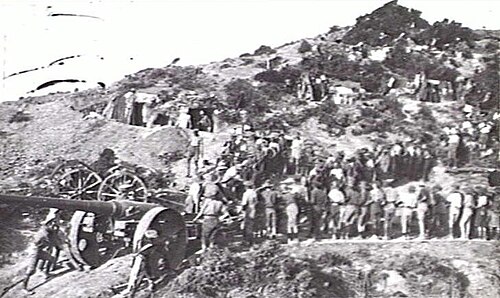

4.7インチ砲は、ガリポリでオーストラリア軍と英国海兵隊の合同部隊である第1重砲兵中隊によって、ガバテペとマイドスの間の「オリーブ林」（実際は「パラムート・ルク」または「オーク林」）^[14]からのトルコ軍の長距離砲火に対抗するために使用された。第3オーストラリア野戦砲兵旅団を指揮していたローゼンタール中佐は、「18口径砲の射程外にある無数の標的に対処するため、右翼に2門の4.7インチ砲を配置するよう、私は絶えず緊急に要請していたが、7月11日になってようやく非常に古くてかなり摩耗した砲が到着し、右翼に配置され、7月26日に初発砲を行った。 」と述べた。 ^[15]この砲はガリポリからの撤退時に破壊され残されたが、後に博物館の展示品として回収された。^[16]破裂した砲身はオーストラリア戦争記念館に展示されている。

1916年1月以降、 イギリス軍とセルビア軍は「パーシー・スコット」砲車に搭載された4.7インチ（120 mm）砲数門をサロニカ（マケドニア）作戦に投入した。

イタリア軍では、QF 4.7インチ砲は120/40 A 1889および120/40 A 1891として知られていました。アンサルド社がライセンス生産したイタリアの砲は、イギリスのMk I*と構造が似ていました。イタリア海軍の補助巡洋艦、弩級戦艦、装甲艦、前弩級戦艦、防護巡洋艦、雷撃巡洋艦に装備されました。伊土戦争、第一次世界大戦、第二次イタリア・エチオピア戦争、第二次世界大戦で艦艇に搭載されて活躍しました。

1890年に進水した日本の巡洋艦「千代田」は、単装砲10門のQF4.7インチ砲を艦首と艦尾に1門ずつ、両舷のスポンソンに4門ずつ搭載していた。これはこの砲の海軍での最初の使用例の一つであった。「千代田」の後、日本海軍は巡洋艦への速射砲の導入を積極的に進め、 1894年の鴨緑江海戦に参加した6隻の巡洋艦は、合計60門のQF4.7インチ砲を搭載していた。8門のQF6インチ砲とともに、日本艦隊の圧倒的な速射砲の優位性は、清国艦隊に対する戦術的優位をもたらし、海戦の決定的要因の一つとなった。

日本の四一式4.7インチ/40（12 cm）艦砲は、エルズウィック マークIVのライセンス生産されたコピーでした。当初、いくつかはイギリスのエルズウィックから直接調達されました。世紀の変わり目以降、日本での生産は「マークIVJ」の名称で行われました。この砲は、日本の明治天皇の治世41年にちなんで、1908年12月25日に41式に再指定されました。1917年10月5日には、大日本帝国海軍のメートル法への標準化プロセスの一環として、さらにセンチメートルに再指定されました。最終的に「12 cm」砲に分類されましたが、口径は4.724インチのまま変更されませんでした。

第一次世界大戦中、日本海軍は日英同盟の下で連合国への軍事援助の一環として、エルズウィック製のオリジナル24両とマークIVJ13両をイギリスに移譲した。^{[17 ] 1940年には、これらの兵器の一部が}イギリスの沿岸防衛砲台、例えばエセックスのマーシー島に設置された。^[18]

これは1900年から1920年にかけて建造されたほとんどの日本の巡洋艦の標準的な副砲または三次砲であり、海風型を含む多くの駆逐艦の主砲でもあった。一部のユニットは太平洋戦争の最後までまだ運用されていた。

1898年、アメリカ陸軍はイギリスのQF 4.7インチ砲35門を取得した。これらは「4.72インチアームストロング砲」と名付けられた。18門は40口径のマークIV砲、13門は45口径、4門は50口径であったが、明らかに45口径と50口径の砲は非標準輸出モデルであった。^{[19] [20]}これらと、同時に取得した9門の6インチアームストロング砲は、米西戦争の勃発により沿岸防衛 部隊を近代的な速射中口径兵器で急速に装備するために購入されたものと思われる。スペイン艦隊が米国東海岸の港を砲撃するのではないかと懸念されていた。大規模なエンディコット沿岸防衛計画は完成までまだ何年もかかり、現存する防衛のほとんどは1870年代の銃口装填式兵器だった。 1899年末までに、4.7インチ砲34門が東海岸とメキシコ湾岸の17の砦に配備された。^{[21]残りの砲（40口径）は}ニュージャージー州フォートハンコックのサンディフック試験場で試験用に保管された。^{[19] [22] [23] [24]}

米国のマニュアルに記載されているこれらの兵器の発射体は、一般的な鋳鉄製の練習用弾丸、一般的な鋼鉄製の炸薬弾、強頭鋼鉄製の炸薬弾、時限/雷管信管付きの榴散弾で、それぞれ45ポンド（20kg）であった。^[25]仰角15度の砲架での最大射程距離は、8,312ヤード（7,600メートル）（40口径砲）、^[25] 9,600ヤード（8,800メートル）（45口径砲）、^[26] 9,843ヤード（9,000メートル）（50口径砲）であった。^[27] 40口径砲は7.5ポンドのニトロセルロース火薬を使用し、45口径と50口径の砲はより大きなケースに入った10.5ポンドのニトロセルロースを使用した。^{[25] [26] [27]}

アメリカ海軍は1898年にイギリス製の輸出型4.7インチ50口径砲4門と6インチ主砲を搭載した2隻の防護巡洋艦を取得した。これらはブラジル向けにエルズウィックで建造中だったが、アメリカはスペインによる購入を防ぐため、ニューオーリンズ級と改名して取得した。ある資料によると、6インチ砲はエルズウィック型DD砲、4.7インチ砲は型AA砲であった。^[28]これらの艦の砲は米海軍ではユニークなものであり、「4.7インチ/50口径マーク3アームストロング砲」と命名された。^{[29] 1903年に}フィリピンのカビテ海軍工廠で行われた改修中に、両艦の4.7インチ砲は米海軍の標準的な5インチ砲に交換され、1907年には6インチ砲が続いた。^[30]これらの艦の砲の少なくとも一部は1907年から1910年にかけてグランデ島/スービック湾地域に設置され、沿岸砲兵隊のフォートウィントを中心とする近代的な防衛が完成するまで、米国海兵隊先進基地部隊によって運用された。 ^{[29] [31]} USS ニューオーリンズ （CL-22）とUSS アルバニー （CL-23）の砲1門がイリノイ州ジュネーバに保存されている。^[32]

1913年から1914年にかけて、予備2門を含む4.7インチ45口径砲8門がアメリカからハワイのフォート・ルガーとフォート・カメハメハに再配備された。 ^{[22] [23] [24]}エンディコットとタフトの要塞化計画はこの時までにほぼ完了しており、ほとんどの4.7インチ砲は6インチ砲に置き換えられた。フォート・モンローの4.7インチ50口径砲4門は1914年に予備として配置され、1門は試験のためにサンディフックに移送され、残りはジョージア州のオーガスタ兵器廠に保管された。^[19]

1917年にアメリカが参戦すると、 4.7インチ砲の再配備がさらに進んだ。脅威の少ない砦から、8門のマークIV 40口径砲が戦闘中陸軍輸送局に貸し出され、武装兵員輸送船や貨物船に搭載された可能性がある。これらは1919年に返却され、速やかに処分された。^[19] 2門のマークIV 40口径砲がボストン港のストロング砦からロードアイランド州ミドルタウンのサチュエストポイントに再配備された。ジョージア州オーガスタに保管されていた3門の50口径砲は、プエルトリコのサンファンにあるフォートブルックに配備された。当時はカスティージョ・サン・フェリペ・デル・モロ（しばしば「モロ城」と呼ばれる）として知られていた。 ^{[19] [22] [23]}戦後、1920年末までに4.7インチ砲はすべて退役し、1927年までにすべて廃棄された。この時期には、少量配備されていた他の兵器も退役した。24門の兵器がハワイのさまざまな市町村に寄贈されたり、戦争記念品として保管されたが、現存するのは6門のみである。残りのほとんどは、第二次世界大戦のスクラップ回収の際に寄付されたものと思われる。^[19]

•
  徹甲弾と練習弾
•
  QF 4.7 インチ砲弾の図 1905
•

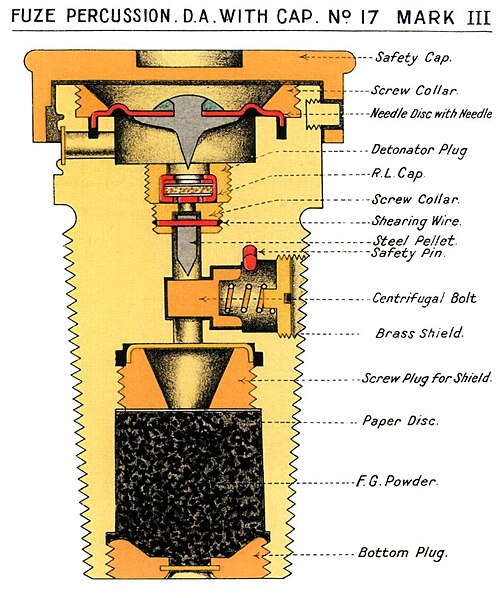

  No.17 ダイレクトアクション信管 Mk III
•
  No. 89 Mk I タイム&パーカッション信管

弾薬は固定式QF型で、一発の重さは20.4kg（45ポンド）でした。

銃は発射可能でした:

• 徹甲弾
• 一般
• 共通点
• 高性能爆薬
• 照明
• 破片

• スペイン、バリャドリッドの砲兵公園の野外に保管されている4.7インチ/40（12cm）マークIV*/VI砲^[33]
• ガリポリの砲身がキャンベラのオーストラリア戦争記念館に展示されている。
• イタリアのナヴァラ・デッラ・スペツィア技術博物館に展示されている海軍砲^[34]
• フィンランドのスオメンリンナにあるフィンランド軍事博物館に展示されている日本製の 4.7 インチ/40 マーク IV
• 4.7 インチ QF 砲、No. 563、マーク IV、1894 年にロイヤル ガン ファクトリーで製造され、コルカタ(カルカッタ)のインド博物館の中庭に保存されています。
• 中央ピボットマウントに取り付けられた 2 門の QF 4.7 インチ B Mk IV* 砲、フォート アマースト、セント ジョンズ、ニューファンドランド
• 中央ピボットマウントに装備された 2 門の QF 4.7 インチ B Mk IV* 砲、ニューファンドランド、ベル島
• ケベック州フォート半島の中央ピボットマウントに装備された 2 門の QF 4.7 インチ B Mk IV* 砲
• ケベック州プレヴェル砦の中央ピボットマウントに取り付けられた QF 4.7 インチ B Mk IV* 砲 1 門(マウントに逆さまに取り付けられ、シールドが逆さまに取り付けられている)
• QF 4.7インチ Mk IV アームストロング No. 12123 中央ピボットマウント Mk 1 No. 10981（以前はフォートアダムス、ロードアイランド州、タルボット砲台に設置されていた）、場所：イクオリティーパーク、ニューポート、ロードアイランド州^[35]
• QF 4.7インチ Mk IV アームストロング No. 12124 中央ピボットマウント Mk 1 No. 10982（以前はロードアイランド州フォートアダムスのタルボット砲台に設置されていた）、場所：サウスカロライナ州サリバン島、フォートモールトリーのビンガム砲台（シールドは欠落）^[35]
• QF 4.7インチ Mk IV アームストロング No. 11856、中央ピボットマウント Mk 1 No. 10842（以前はマサチューセッツ州フォートストロングのバッテリードラムに設置されていた）、場所：州兵器庫、メインストリート、アンソニア、コネチカット州^[35]
• QF 4.7インチ Mk IV アームストロング No. 9718、中央ピボットマウント Mk 1 No. 10841（以前はフロリダ州フォートピケンズのヴァンスウェアリンゲン砲台に設置されていた）、所在地：ジョージア州ダニエルズビル郡裁判所^[35]
• QF 4.7インチアームストロング45口径砲 No. 11933（以前はハワイ州フォートルガーのバッテリードッジに設置されていた）、場所：ハワイ州オアフ島ワヒアワの州兵器庫（逆さまに盾の上に置かれている）^[35]
• QF 4.7インチアームストロング45口径砲 No. 11009（以前はフォートルガーのバッテリードッジに設置されていた）、場所：ハワイ州オアフ島ワヒアワ州立兵器庫（逆さまに盾の上に置かれている）^[35]
• QF 4.7インチ/50口径マーク3アームストロング砲（米海軍呼称）（USS ニューオーリンズ （CL-22）から）、場所：イリノイ州ケーン郡、イリノイ州ジェニーバの旧裁判所の兵士と水兵の記念碑^[32]
• QF 4.7インチ/50口径マーク3アームストロング（米海軍指定）（USS アルバニー （CL-23）から）、場所：イリノイ州ケーン郡、イリノイ州ジェニーバの旧裁判所の兵士と水兵の記念碑^[32]

• QF 4.7 インチ Mk V 艦砲-両方の世界大戦で商船に使用された45口径バージョン。
