M242 ブッシュマスター

M242 ブッシュマスター

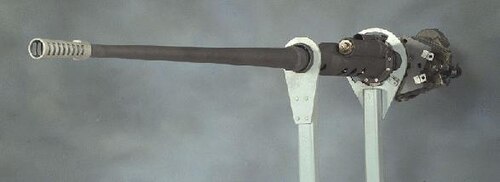

M242ブッシュマスターの米軍報道写真
タイプ	チェーンガン
原産地	アメリカ合衆国
サービス履歴
使用中	1981年～現在
使用者	演算子を参照
生産履歴
デザイナー	ヒューズヘリコプターズ[1] [2]
設計	1976
メーカー	ヒューズ・ヘリコプターズ（1981–1985）[1] [3] マクドネル・ダグラス・ヘリコプターズ（1985–2002）[3] アライアント・テックシステムズ（2002–2015）[3] オービタルATK（2015–2018）[3] ノースロップ・グラマン・イノベーション・システムズ（2018–現在）[3]
生産	1981年～現在
建造数	>11,000 [4]
バリエーション	バリエーションを見る
仕様
質量	119キログラム（262 ポンド）[4]
長さ	2,672 mm (105.2 インチ) [4]
バレルの 長さ	2,175 mm (85.6 インチ)
幅	318 mm（12.5インチ）[4]
身長	373 mm（14.7インチ）[4]
シェル	25 × 137 ミリ
バレル	シングルバレル（プログレッシブRHパラボリックツイスト）
アクション	外部動力、チェーン駆動、オープンボルト
発射速度	サイクリック：1馬力で200rpm、8馬力で500rpm
銃口速度	1,100メートル/秒（3,600 フィート/秒）
有効射程距離	3,000メートル（9,800 フィート）
最大射程距離	6,800メートル（22,300フィート）

M242ブッシュマスター チェーンガンは、 25mm（25×137mm）単砲身のチェーン駆動式オートキャノンです。アメリカ軍ではブラッドレー戦闘車両などに広く採用されているほか、他のNATO加盟国やその他一部の国でも地上戦闘車両 や各種船舶に採用されています。カリフォルニア州カルバーシティのヒューズ・ヘリコプターズが当初の設計・製造を担当しました。^{[1] [2]} 2019年現在^{[アップデート]}、ノースロップ・グラマン・イノベーション・システムズがこの銃を製造しています。^[4]

これは外部動力のチェーン駆動式単銃身兵器であり、半自動、バースト、または自動モードで発射できる。金属製のリンクベルトによって給弾され、二重給弾機能を備えている。チェーンガンという用語は、ボルトを前後に駆動するローラーチェーンの使用に由来している。この銃は、軽装甲車両や空中目標（ヘリコプターやその他の低速飛行の航空機など）を破壊することができる。また、無防備な兵士、塹壕陣地、占領された市街地に対して制圧射撃を行うこともできる。標準的な発射速度は毎分200発である。この兵器の有効射程は2,000メートル（6,600 フィート）である^[5]が、使用する弾薬の種類によって異なる。世界中で11,000台以上が販売され、最も成功した現代の自動大砲の1つとなっている。^[4]

ほとんどの自動小火器とは異なり、M242 はガスや反動に頼らずに射撃システムを作動させます。代わりに、レシーバー内に配置された1 hp (0.75 kW) のDC モーターを使用してチェーンとデュアル フィード システムを駆動します。このシステムでは、スプロケットと抽出溝を使用して弾丸の給弾、装填、発射、抽出、排出を行います。クラッチ システムにより、交互にスプロケットが噛み合うため、砲手は徹甲弾と高爆発弾を切り替えることができます。

武器アセンブリは、バレルアセンブリ、フィーダー アセンブリ、レシーバー アセンブリの 3 つの部分で構成されています。3 つの部分から成る構造により、総重量がかなりあるにもかかわらず、2 人チームでシステムの設置や取り外しを行うことができます (理想的な条件下で)。

M242 兵器システムには、電気式と手動式の両方の射撃制御装置があり、電動または手動で操作できます。砲手は 3 つの射撃速度から選択できます。

• 単発半自動式。射手はトリガーを操作するのと同じ速さで射撃することができ、電気駆動速度によってのみ制限されます（「高速」発射速度を超えることはできません）。
• 低速フルオートマチック。武器は毎分 100 発、± 25 発を発射します。
• 高速フルオートマチック。武器は毎分 200 発、±25 発を発射します。

ブッシュマスター計画は、既存のM113装甲兵員輸送車に代わる新型歩兵戦闘車両の導入を試みたアメリカ陸軍のMICV-65計画から派生して始まった。この計画ではM114に代わる新型偵察車両が必要とされ、XM800装甲偵察偵察車両の開発も並行して進められていた。XM800とXM701 MICV車両の騎兵バージョンはともに、イスパノ・スイザ HS.820 20mm機関砲の米国製バージョンであるM139を装備していた。試験段階で陸軍は最終的にXM701を却下し、XM723として知られる新型設計に着手した。その後まもなくXM800も却下された。この結果、2つの計画が統合され、偵察の役割はXM723の騎兵バージョンに移された。

同時に、M139は期待外れであることが判明し、これに代わる新しい火器の競争開発契約が1972年にフォードの航空ニュートロニック部門（自走式火器）とヒューズ・ヘリコプターズの兵器部門（外部動力式）^{[2]で同時に開始され}、Summa Corporationの下で車両速射火器システム後継機、またはVRFWS-Sと呼ばれました。これは本質的にHS.820と同様の20mm弾を発射する動力駆動式銃であり、動力駆動機構は不発の場合でも動作を保証するものでした。

VRFWS-S の進歩は遅く、最終的にはより強力な 25 mm 砲に切り替えられました。MICV プログラムでも同様の遅れがあったため、彼らの努力の成果である究極の車両である M2/M3 ブラッドレー戦闘車両は、ブッシュマスターが成熟した 1981 年まで生産されませんでした。1990 年以降、この兵器にはいくつかの改良が加えられ、強化された 25 mm 砲が誕生しました。

現在までに 10,500 以上の武器が使用されています。この人気の主な理由の 1 つは、この武器の信頼性の高さです。平均故障間隔 (MRBF) は 22,000 で、多くの同等のデバイスよりもはるかに高い数値です。

この兵器用に幅広い種類の弾薬が開発されており、軽戦車までを含む、遭遇する可能性のあるほとんどの装甲車両を撃破する能力を備えている。ウクライナ戦争中の遭遇戦では、ロシアのT-90M主力戦車が放棄せざるを得なかった。M242で使用される弾薬は、GAU -12イコライザー、フランスのGiat M811、スイスのエリコンKBA兵器システムなど、さまざまな兵器にも使用できる。米国製の弾薬だけでなく、NATOの同等品を発射する能力がある。しかし、主に発射する弾薬は、M791、M792、M793、M910、MK210、およびM919の6種類である。

M791徹甲弾（曳光弾付き）

APDS-T は、軽装甲車両、自走砲、ヘリコプターやさまざまな低速固定翼航空機などの空中目標を貫通します。

M792 曳光弾と自爆装置を備えた高性能焼夷弾

HEI-Tは、最大有効射程2,200メートル以内で非装甲車両やヘリコプターを破壊し、対戦車ミサイル陣地や敵部隊を制圧することができます。

M793 曳光弾を使った射撃練習

TP-T 弾は固定式のパーカッションプライミング訓練用弾で、曳光弾 (HEI-T M792) 弾と弾道的に同等です。TP-T の曳光弾は 2,000 メートル先まで視認できますが、弾の最大有効射程距離 (精度制限あり) は 1,600 メートルです。

M910 曳光弾を発射してサボを捨てる射撃練習

TPDS-T は、M791 徹甲弾と曳光弾(APDS-T)の飛行パターンを再現します。TPDS-T により、部隊はサボによる交戦を現実的に練習できます。

MK210 曳光弾付き高性能爆薬焼夷弾

アメリカ海軍のMk38海軍兵器システムで使用されています。

M919 徹甲、フィン安定型、曳光弾付き投棄サボ。

APFSDS -T弾は、軽装甲車両、自走砲、ヘリコプターや低速固定翼航空機などの空中目標を貫通します。ダーツの素材は劣化ウランです。

M242は現在、アメリカ陸軍、アメリカ海軍、アメリカ海兵隊、アメリカ沿岸警備隊、ニュージーランド陸軍、ニュージーランド海軍、ノルウェー陸軍、スペイン陸軍、スリランカ海軍、スイス陸軍、カナダ陸軍、カナダ海軍、オーストラリア陸軍、オーストラリア海軍、イスラエル海軍、フィリピン海軍、フィリピン陸軍、シンガポール陸軍、シンガポール共和国海軍で使用されており、2023年からはウクライナ軍も使用している。^{[6]幅広く使用されているため、標準的なM242兵器}システムにはいくつかのバリエーションや改良が加えられている。

M242は、アメリカ陸軍のM2およびM3ブラッドレー戦闘車両の標準装備であり、LAV-25でも使用されています。プロジェクトが中止される前は、Mk44ブッシュマスターII 30mmチェーンガン（M242の後継）が海兵隊の遠征戦闘車両（EFV）で使用されていました。

M242は、シンガポールのバイオニックス装甲戦闘車両や、改良されたM113A2ウルトラ歩兵戦闘車に搭載されたラファエルオーバーヘッドウェポンステーション25など、世界中で製造されている装甲戦闘車両の主力兵器としても人気がある。^[7]

1990年に改良型兵器の作業が開始された。改良プログラムでは、3つの主要システムすべてと7つのマイナーシステムが改良された。改造は、クロムメッキの銃身、改良型フィーダー、改良型レシーバーの導入から始まった。また、武器システムには、クイックデタッチャブルリンクカバー、大型の銃尾部、高効率マズルブレーキ、長い反動、一体型ラウンドカウンター、長寿命の撃針とスプリング、トリプルスプリングドライブクラッチなどのマイナーアップグレードも施された。改良型兵器は、M2ブラッドレー戦闘車両の4番目のバージョンであるM2A3ブラッドレーで初めて使用された。

1977年、米海軍はエリコン20mmMk16シリーズの砲の代替が必要であることを認識しました。1986年、この要件はMk38Mod0兵器システムの導入によって満たされました。M242システムの派生であるMk38は、M242チェーンガンとMk88Mod0機関銃マウントで構成されています。このシステムは、さまざまな水上目標と交戦するための防御および攻撃の射撃能力を船舶に提供します。主に近距離防御手段として設計されており、巡視船、浮遊機雷、およびさまざまな海岸ベースの目標に対する防御を提供します。

最近、米海軍のいくつかのプラットフォームに、より新しいバージョンのタイフーン兵器システム（Mk 38 Mod 2と命名）が装備されました。 ^{[8] [9]}これは遠隔操作が可能で、電子光学照準器、レーザー距離計、FLIR、より信頼性の高い給弾システムを備えており、兵器システムの機能と精度が向上しています。2006年にスリランカ海軍はM242を高速攻撃艇の艦隊に追加しました。^[10]

このシステムは、シンガポール共和国海軍のフォーミダブル級 フリゲート艦やエンデュランス級ドック型 揚陸艦にも使用されており^{[11] 、イラクにおける連合軍の港湾警備活動や}アデン湾での海賊対策の一環として配備されている。^[12]また、シンガポール警察沿岸警備隊の新型沿岸警備艇（NCPC）もこのシステムを主力兵器として採用している。^[13]

Mod 3は電子機器を更新し、毎分570発の発射速度を持つ同軸7.62mm機関銃を追加しました。^{[14] [15] [16]}

トルコ製のアセルサンSTOP安定化兵器ステーションにはM242ブッシュマスターを取り付けることができる。^[17]

•

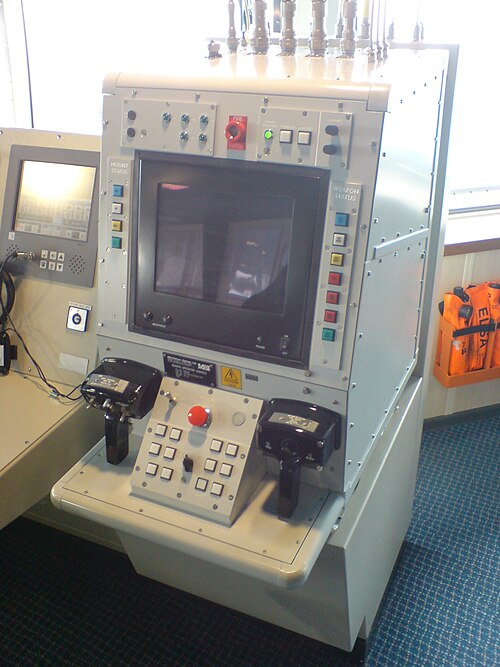

  多目的艦艇HMNZS カンタベリーの遠隔操作式M242用兵器ステーション
•
  アメリカ海兵隊のLAV-25。
•
  Mk38。M242は重量を軽減し冷却を助けるために特徴的な溝付き砲身を備えている。 ^[18]
•
  ドック型揚陸艦USS パールハーバーに搭載されたMk 38 MOD 2 25mm機関砲システムが使用済みの薬莢を前方に排出している。

BAEとボーイングは、2011年3月の契約後、Mk 38 Mod 2砲架に指向性エネルギー兵器を追加する契約を結び、 Mk 38 Mod 2戦術レーザーシステムとして知られるシステムを開発しました。TLSは、ボーイングが設計した固体レーザーと既存のBAE製Mk 38砲架を組み合わせて、スピードボートや無人航空機（UAV）などの高速地表および空中の脅威に対して高精度の射撃を実現します。レーザー出力レベルは、ターゲットとミッションの目的に応じて調整できます。^{[19] [20]}当初、このシステムは10kWのレーザーを搭載していましたが、2017年4月にBAEは出力を60kWに増強したと発表しました。^[21]

2012年4月、BAEはラファエル・アドバンスト・ディフェンス・システムズと共同開発したシステムマウントの潜在的なバージョンを公開した。ステルス性の高いハウジングにより、以前のバージョンとは見た目が異なり、銃を天候から保護し、大きなアクセスパネルから内部コンポーネントに簡単にアクセスできる。このアップグレードでは、射程距離を500メートル延長する大型のアライアント・テックシステムズ Mk44ブッシュマスターII 30mm機関砲と、同軸の.50口径M2重機関銃を搭載する。UAVやヘリコプターと交戦できるよう仰角が+75度まで上昇し、弾薬庫は420発の30mm弾に増加。その他の機能には、大型の手動射撃管制パネル、警告射撃専用のオフセットモード、銃をターゲットから遠ざけることができてもEOセンサーはターゲットの方向を向いたままになる監視モードなどがある。共通性が高く、以前のモデルと同じフットプリントを備えていますが、弾薬の積載量が増えたため、アップグレードにより重量が20パーセント増加しました。^[22]

•  オーストラリア^[23]
  • 陸軍：ASLAV-25
  • 海軍：アーミデール級巡視艇、ホバート級駆逐艦、キャンベラ級揚陸ヘリコプタードック
•  カナダ
  • 陸軍：コヨーテ偵察車、LAV VI APC
  • 海軍：ハリー・デウルフ級沿岸警備艦
•  クロアチア
  • 陸軍：M2ブラッドレー^[24]
•  ジョージア
  • 沿岸警備隊：アイランド級巡視艇^[25]
•  イスラエル
  • 海軍：スーパー・ドヴォラMk III級巡視艇、シャルダグ級高速巡視艇
•  マレーシア
  • 陸軍：ACV-300 歩兵戦闘車
•  ニュージーランド
  • 軍隊:ニュージーランド陸軍
  • 海軍：HMNZS カンタベリー多目的艦およびプロテクター級哨戒艦
•  ノルウェー
•  フィリピン
  • 陸軍: GKN シンバ AIFV、M113 APC
  • 海軍：デル・ピラール級沿岸警備艦、ハシント級巡視艦、マリアノ・アルバレス級沿岸警備艦、ホセ・アンドラダ級巡視艇
•  シンガポール^{[7] [11] [13]}
  • 陸軍：バイオニクス 25（バイオニクス IIの30 mm ブッシュマスター IIに置き換えられました）、M113A2 ウルトラ歩兵戦闘車
  • 海軍：エンデュランス級ドック型揚陸艦、フォーミダブル級フリゲート
  • 警察沿岸警備隊：新型沿岸警備艇（NCPC）
•  スペイン
  • 陸軍：VEC-M1
  • 海軍：メテオロ級哨戒艦
•  スリランカ^[10]
  • 海軍：ハミルトン級カッター、^[26] リライアンス級カッター
•   スイス
•  七面鳥
•  ウクライナ
  • 陸軍：ブラッドレーM2A2 ODSおよびM7ブラッドレー火力支援車両^{[27] [28] [29]}、LAV VI
  • ウクライナ海軍：アイランド級哨戒艇（2019年）
•  アメリカ合衆国
  • 陸軍：M2/M3 ブラッドレー
  • 海軍（Mk. 38 Mod 0、Mk. 38 Mod 2、Mk. 38 Mod 3）：ニミッツ級航空母艦、アーレイ・バーク級駆逐艦、タイコンデロガ級巡洋艦、オリバー・ハザード・ペリー級フリゲート艦、ワスプ級強襲揚陸艦、タラワ級強襲揚陸艦、ホイッビー・アイランド級ドック型揚陸艦、ハーパーズ・フェリー級ドック型揚陸艦、オースティン級ドック型輸送揚陸艦、ブルーリッジ級指揮艦、サイクロン級巡視船、マーク VI 巡視艇
  • 海兵隊：LAV-25
  • 沿岸警備隊（Mk. 38 Mod 0、Mk. 38 Mod 2、Mk. 38 Mod 3）：リライアンス級カッター、ハミルトン級カッター、センチネル級カッター、アイランド級カッター、USCGC アレックス・ヘイリー、将来のヘリテージ級カッター^[30]

• マーク38 25mm機関銃システム
• エリコンKBA25mm自動砲
• M230 30mm自動砲
• ブッシュマスター II 30 mm チェーンガン
• ブッシュマスターIII 35/50mmチェーンガン
• ブッシュマスターIV 40mmチェーンガン
• 30mm DS30M マーク2 自動小口径砲30mmブッシュマスターIIを搭載した英国製自動マウント
• シプノフ 2A42 30mm 自動砲
• アメリカ海兵隊の武器一覧
• 米軍の乗員用武器一覧
