2K12 クブ

3M9
3M9
タイプ	地対空ミサイル
原産地	ソビエト連邦
生産履歴
バリエーション	3M9、3M9M1、3M9M3、3M9M4
仕様（3M9）
質量	599キロ
長さ	5,800ミリメートル
直径	335ミリメートル
翼幅	1.245メートル
弾頭	フラグHE
弾頭重量	59キロ
爆発; メカニズム	接触と近接
推進剤	一体型ロケットモーター/ラムジェットブースターおよびサステイナーモーター
運用; 範囲	24キロメートル（15マイル）
飛行高度	最高 14,000 メートル (46,000 フィート); 最低 100 メートル (330 フィート)
最高速度	マッハ2.8
ガイダンス; システム	セミアクティブレーダーホーミング
発射; 台	2P25 電話

外部画像
外部画像
	Kub のコンポーネントをベースにした Buk プロトタイプの 1 つの写真
	Kub のコンポーネントをベースにした Buk プロトタイプの 1 つの写真 (側面図)

2K12「クブ」
NATO報告名：SA-6「ゲインフル」
2K12「クブ」; NATO報告名：SA-6「ゲインフル」

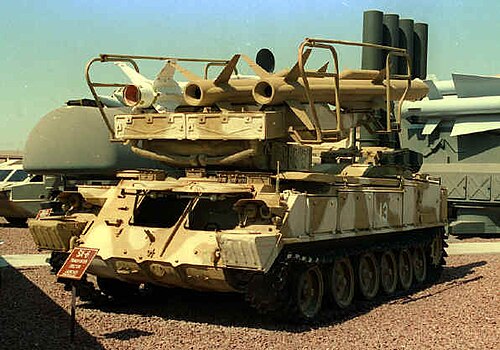

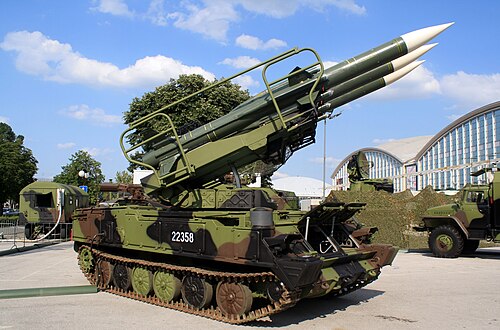

	ミサイルを掲げた2P25 TEL（セルビア第250防空ミサイル旅団の2K12 Kub SAM）
タイプ	追跡式中距離地対空ミサイルシステム
原産地	ソビエト連邦
サービス履歴
使用中	1967年～現在
使用者	オペレーターのリストを見る
戦争	リストヨム・キプール戦争; アンゴラ内戦; チャド内戦; 西サハラ戦争; イラン・イラク戦争; 1982年レバノン戦争; 湾岸戦争; ユーゴスラビア戦争; コソボ戦争; シリア内戦; ロシア・ウクライナ戦争ロシアのウクライナ侵攻; ; イエメン内戦（2014年～現在）; 2020年ナゴルノ・カラバフ戦争; ;
生産履歴
デザイナー	NIIP /ヴィンペル; MMZ ( GM シャーシ);
設計	1958–1967
メーカー	ウリヤノフスク機械工場(SURNs); ZiK (TEL);
生産	1968–1985
建造数	発射装置500基、ミサイル10,000発[疑わしい–議論する]
バリエーション	2K12 Kub、2K12E Kvadrat（輸出バージョン）、2K12M3、2K12M4
仕様（2K12 Kub）
主; 武装	3M9M4（またはその派生型）誘導ミサイル3基
エンジン	一体型ロケットモーター/ラムジェットブースターおよびサステイナーモーター
ガイダンス; システム	ターミナルセミアクティブレーダーホーミング（SARH）によるコマンド誘導

2K12 「キューブ」（ロシア語：2К12 Куб、英語：'キューブ'）（NATO報告名：SA-6「ゲインフル」）移動式地対空ミサイルシステムは、地上部隊を空襲から守るために設計されたソビエトの低レベルから中レベルの防空システムです。2К12は、このシステムの GRAU指定です。

各2K12砲兵中隊は、類似の無限軌道車両で構成され、そのうちの1台は、光学照準器に加えて、連続波照明装置を備えた1S91（SURN車両、NATO名称「ストレートフラッシュ」）25kW G / Hバンドレーダー（射程距離75km（47マイル））を搭載しています。砲兵中隊には通常、4台の三連装ミサイル輸送起立発射装置（TEL）と、それぞれ3つの予備ミサイルとクレーンを搭載した4台のトラックも含まれます。TELはGM -578シャーシに基づいており、1S91レーダー車両はGM-568シャーシに基づいています。これらはすべて、ロシアのメーカー MMZによって開発および製造されています。

発達

2K12の開発は、ソ連共産党中央委員会の要請により、1958年7月18日以降に開始された。^[3]このシステムには、高度100～7,000メートル（330～23,000フィート）を420～600メートル/秒（820～1,200ノット）の速度で飛行する空中目標を、最大20キロメートル（12マイル）の距離で一発撃墜確率0.7以上で攻撃できるという要件が設定された。^[3]

システム設計は、現在のティホミロフ科学機器設計研究所(NIIP) が担当しました。NIIP に加えて、自走式コンポーネントのシャーシを設計および製造したムィティシチ機械製造工場など、他のいくつかの設計局が Kub ミサイルシステムの開発に関与しました。設計局の多くは、後に 2K12「Kub」の後継機である9K37「Buk」の開発に協力することになります。

ミサイルシステムの最初の試験は 1959 年末に開始され、一連の問題が発見されました。

ミサイルのレーダーシーカーの低出力と、設計不良のノーズコーン
ミサイルの空気取り入れ口の設計上の欠陥
アフターバーナー室内の熱シールドの品質が低い（チタンが鋼鉄に置き換えられた）。

1961 年 8 月、トロポフはリアピンに代わり、ヴィンペルの主任設計者に就任し、1962 年 1 月にはチホミロフはフィグロフスキーに代わり、NIIP の主任設計者に就任した。しかし、作業は活発化しなかった。1963 年までに発射された 83 発のミサイルのうち、シーカーヘッドが搭載されていたのは 11 発のみで、成功したのは 3 発のみであった。

クブは1963年2月18日、オレンブルク州のドングズ試験場で行われた国家試験中に、史上初の航空目標を撃墜した。撃墜したのはイリューシンIl-28爆撃機だった。

このシステムは1959年から1966年にかけて長期にわたる試験期間に入り、2K12「Kub」の製造における技術的困難を克服した後、1967年1月23日に採用され、同年に生産が開始された。^[3]

M-11 シュトルム海軍システムは 3M9 の派生型であると主張されることもあるが、これは事実ではない。M-11 シュトルムは別のシステムであり、ロシアの地対空ミサイルとしては珍しく、陸上配備型は存在しない。

2K12「Kub」は、新しい主任設計者アルダリオン・ラストフのために確立された戦闘特性（より長い射程、改良されたECCM 、信頼性、反応時間）を改善するという目標を掲げ、1967年に近代化工事が推奨された。近代化された派生型は1972年に試験テストを受け、最終的に1973年に「Kub-M1」として採用された。^[3]このシステムは1974年から1976年にかけてさらに近代化され、システムの一般的な戦闘特性が再び改善され、「Kub-M3」がテストをクリアして1976年に就役した。^[3]

1971年にラストフがエジプトを訪問し、クブの運用を視察した後^[4]、彼は各TELが独自の射撃管制レーダー（TELAR）を持ち、同時に複数の方向から複数の目標を攻撃できる「ブク」と呼ばれる新しいシステムの開発を決定しました。

Kub ミサイルシステムの最終的な主要な開発は、1974 年の後継機である 9K37「Buk」の開発中に達成されました。Buk は Kub の後継機ですが、両方のシステムである程度相互運用性を共有できると判断され、この決定の結果が「Kub-M4」システムでした。^[3] Kub-M4 は、9K37 Buk の 9А310輸送起立発射装置およびレーダー(TELAR) から射撃管制情報を受信できる Kub-M3 コンポーネントを使用しました。相互運用性の利点は、各システムの射撃管制チャンネルと使用可能なミサイルの数が増え、Buk システムコンポーネントのサービス開始が迅速になることです。Kub-M4 は、試験の完了後、1978 年に採用されました。^[3]

Bukミサイルシステムの初期の開発では、3M9ミサイルを含むKubのコンポーネントを多用した。^[5]

アクティブレーダー誘導ミサイルをKubに統合する計画はいくつかある。例えば、ポーランドのグルジョンツにあるWZUは、キェルツェで開催されたMSPO 2008防衛展示会で、スパローを装備したKubのプロジェクトを実演した。^[6]^[7]^{[8]また、ヴィンペルは、}RVV-AE空対空ミサイルを使用してクヴァドラSAMシステムを近代化する作業を開始したと報告されている。 ^[9]

また、チェコのRETIA社は、光学チャンネルと新しい多機能カラーディスプレイを備えたSURN（射撃管制レーダー）のアップグレード、およびレーダーのアップグレードとIFFシステムを発表しました。^[10]

2011年、発射コンテナに3基のアスピデ2000ミサイルを搭載したKubの改良型発射装置（「2K12 KUB CZ」と命名）がブルノで開催された国際防衛安全保障技術展示会（IDET）で発表された。改造はレティア社によって行われた。^[11]

説明

2K12 システムは、2K11 Krug (SA-4) システムと多くのコンポーネントを共有しています。多くの点で、これらは相互に補完するように設計されています。2K11 は長距離と高高度で効果的であり、2K12 は中距離と中高度で効果的です。

このシステムは、1S91「Самоходная установка разведки и наведения」（SPRGU - 「自走式偵察誘導ユニット」/ NATO：「ストレートフラッシュ」レーダー）を使用して、75 km（47 mi）でターゲットを捕捉して追跡を開始し、28 km（17 mi）で照明と誘導を開始できます。このレーダーを使用して、 IFFも実行されます。一度に1つのターゲットに誘導できるミサイルは1つまたは2つだけです。ミサイルは、最初はターミナルセミアクティブレーダーホーミング（SARH）でコマンド誘導され、「ストレートフラッシュ」レーダーによってターゲットが照明されます。爆発は、衝撃信管または近接信管のいずれかによって行われます。最新モデルでは、この車両には光学追跡システムも装備されており、レーダーを使用せずに交戦することができます (アクティブ RF 放射ステルスのため、または重度のECM 妨害のため)。その場合、有効高度は 14 km/46000 フィートに制限されます。光学追跡方式では、レーダーがターゲットを追跡できる高度よりも低い高度での交戦も可能です。ターゲットの最大速度は、正面からの交戦ではマッハ2 程度、追尾交戦ではマッハ 1 程度です。ミサイルの最高速度はマッハ 2.8 程度です。

米軍が配備している精巧なパトリオットミサイルや、さらに単純なホークシステムとは対照的に、システムの大部分は牽引されたりトラックに搭載されたりするのではなく、2台の自走式無限軌道車両に搭載されており、発射装置または制御車両は、場所を変更してからわずか15分で発射準備が整う。

ミサイル

IVC 3M20M3 ペニエ
タイプ	地対空ミサイル訓練用標的模擬システム
原産地	ソビエト連邦/ロシア
仕様
質量	600キロ
長さ	5,841ミリメートル
翼幅	932ミリメートル
弾頭	いいえ

推進剤	一体型ロケットモーター/ラムジェットブースターおよびサステイナーモーター
運用範囲	24キロメートル（15マイル）
飛行高度	500メートル（1,600フィート）～6,000メートル（20,000フィート）
最高速度	200～600メートル/秒
ガイダンスシステム	セミアクティブレーダーホーミング
発射台	2P25 電話

このかなり大型のミサイルの有効射程距離は 4～24 km (2.5～15 マイル)、有効高度は 50～14,000 m (164～45,931 フィート) です。ミサイルの重量は 599 kg (1,321 ポンド)、弾頭の重量は 56 kg (123 ポンド) です。ミサイルの最高速度はマッハ約2.8です。複合推進システム 9D16K には固体燃料ロケットモーターが含まれており、燃焼するとラムジェットの燃焼室を形成します。この先駆的な設計により、このミサイルは推進力の点で同時代のミサイルよりはるかに優れています。

このミサイルには、MNII アガトが設計したセミアクティブレーダーシーカー 1SB4 が装備されており、発射時からドップラー周波数でターゲットを追跡することができました。その後のアップグレード (3M9M3 ミサイル) では、発射前にこれを行うことができました。シーカーヘッドの主任設計者は Yu.N. ベホフで、1960 年からは IG アコピアンです。

1977年に、新しいバージョンの3M9M1（国防総省の名称はSA-6B）が開発され、3つのミサイルが異なるシャーシ（2K12の実質的な代替品である9K37「Buk」（NATO報告名「Gadfly」/国防総省のSA-11）と同じシャーシ）に取り付けられ、「Fire Dome」ミサイル誘導レーダーが統合された。2K12と9K37の比較については、9K37 Bukの項目を参照のこと。

以前の段階的アップグレードでは、2K12 ミサイルが 2K12E バージョンに置き換えられ、このシステムはKvadrat (「Квадрат」、つまり正方形を意味する) として知られていました。この名前は、2K12 複合体の軍用車両の最も一般的な配置パターンに由来しており、1S91 レーダーが中央に配置され、4x2P25 TEL がレーダーの周囲の正方形の頂点に配置されています。

比較

1S91レーダー

SURN 1S91車両には、 IFF インタロゲーターと光チャネルに加えて、ターゲット捕捉および分散レーダー 1S11 と連続波照明装置 1S31 の 2 つのレーダーステーションが含まれていました。

1S31アンテナは上部構造物の上部に、1S11アンテナは下部に設置され、それぞれ独立して旋回が可能であった。車高を低くするため、中央の円筒部は原動機の内部に隠すことができた。

レーダーの捕捉範囲は、F-4 ファントム IIタイプのターゲットに対して 50 km (31 マイル) と報告されました。

1S91車両の総重量は乗員4名で20.3トン、2P25車両の総重量はミサイル3発と乗員3名で19.5トンであった。

追加レーダー

2K12 は連隊レベルでも使用することができ、そのように使用する場合は、1S91「ストレートフラッシュ」を補完するために、より長い距離とより低い高度での拡張空中捜索用のいくつかの追加レーダーシステムを併用することができます。これらのシステムには次のものが含まれます。

P-12「スプーンレスト」は、射程距離200キロメートル（120マイル）のVHF 早期警戒レーダー（ S-75ドヴィナでも使用されている）。
P-40「ロングトラック」は、E バンド早期警戒レーダー ( 2K11 クルーグと9K33 オサでも使用) で、射程は 370 キロメートル (230 マイル) です。
P-15「フラットフェイスA」は、S-125ネヴァでも使用されているUHF早期警戒レーダーで、射程距離は150キロメートル（93マイル）です。
「シンスキン」または「サイドネット」 E バンド高度探知レーダー(S-75、2K11 Krug、S-200でも使用、範囲 240 km/148 マイル)
「スコアボード」 IFFレーダー

「スプーンレスト」と「シンスキン」はトラックに搭載され、「ロングトラック」は装軌車両 (改造されたAT-T ) に搭載され、「フラットフェイス」はバンに搭載されます。「スコアボード」 IFF レーダーは、自立型三脚に搭載されます。

P-40「ロングトラック」移動式レーダー車両がなければ、2K12は高高度の航空機を追跡することができません。

1S91 第一/第二オペレータコンソール
1S91 第三操作コンソール
1S91 テレコンソール
1S91 メインオペレーターコンソール（アップグレード後）
1S91 第三オペレーターコンソール（アップグレード後）
1S91 テレコンソール (アップグレード後)

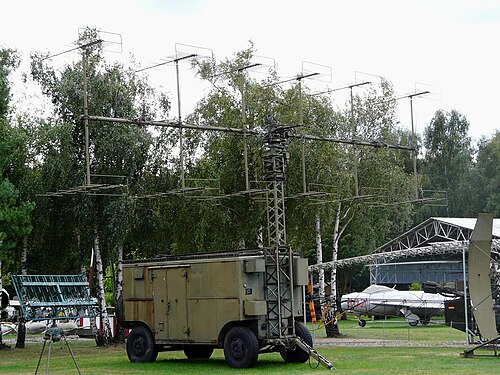

NRS-12 「スコアボード」 IFFレーダー（左下 - 三脚に搭載）とP-12 「スプーンレスト」 （中央 - 牽引式発電機に搭載）。

運用履歴

中東

ヨム・キプール戦争

1973年のヨム・キプール戦争では、エジプトとシリアの2K12が、戦場で制空権を握ることに慣れていたイスラエル軍を驚かせた。機動性に優れた2K12は、より低速のA-4スカイホークやF-4ファントムにさえも大きな打撃を与え、それらが排除されるまで防御の傘を形成した。イスラエル機のレーダー警報受信機は、パイロットにレーダーに照らされていることに警告しなかった。イスラエルのペレド将軍とヘンリー・キッシンジャーの会話によると、2K12はうまく機能し、エジプトの対空ミサイルの中で最も多くのイスラエルの損失を引き起こし、9K32ストレラ2がそれに続いた。^[12]

この兵器の優れた低高度性能と新しいCWセミアクティブミサイルシーカーにより、以前のS-75ドヴィナやS-125ネヴァシステムと比較して、はるかに高い成功率が達成されました。正確な損失は議論の余地がありますが、SAMによって失われた航空機は通常約40機と言われており、2K12 Kubは3つの兵器の中で最も効果的であることが証明されました。しかし、その後の紛争では、捕獲された例により効果的な対抗手段が開発されたため、その性能は低下しました。^[13]

1982年レバノン戦争

1981年、イスラエル軍がザレ近郊でシリア軍のヘリコプターを撃墜した後、シリアも2K12 Kubをレバノンに配備した。SAM砲台は、ベイルート・ダマスカス道路近くのベッカー高原に配置された。それらはシリアの既存の防空システムの近くにあったが、完全には統合できなかった。^[^{説明が必要}^]1982年のレバノン戦争初期、イスラエル空軍はベッカー高原でのSAMの脅威を抑えることに集中し、モール・クリケット作戦を開始した。結果は完全な成功だった。数個の2K12 Kub砲台が、S-75およびS-125システムとともに、1日で破壊された。シリア自身の防空システムはほぼ無傷のままだったが、レバノンのシリア軍は戦争の残りの期間、イスラエルの攻撃機による攻撃にさらされたままとなった。しかし、1982年7月24日に少なくとも1機のイスラエルのF-4ファントム戦闘爆撃機が2K12 Kubによってこの地域で撃墜されたと報告されている。 ^[14]

南アフリカ国境紛争

アンゴラ解放人民軍（FAPLA）は1981年にソ連から2K12 Kubシステムを多数調達した。^[15]中央情報局によると、アンゴラは2K12 Kubシステム用にTELランチャー16基を入手し、モサメデス地区に配備していた。^[16]南アフリカ軍は、アンゴラの保護区から活動するナミビア人民解放軍のゲリラに対する国境を越えた作戦で航空援護を行うことがミサイルによって困難になると指摘した。 ^[17]アンゴラの2K12 Kubランチャーはすべて、プロテア作戦の一環として南アフリカが先制攻撃した際に破壊された。^[15]

2K12 Kubミサイル基地は、アンゴラのキューバ遠征軍によってもエキサイト/ヒルティ作戦中に運用された。^[18] 1988年6月26日、キューバの2K12 Kub砲台から発射された6発の3M9M3ミサイルが、チパ上空でレーダーデコイとして使用されていた南アフリカの気象観測気球に向けて発射された。^{[18]南アフリカの観測員は発射データを使用して2K12 Kub発射装置の位置をプロットし、}G5榴弾砲による集中砲火でそれらを破壊した。^[18]

西サハラ戦争

ポリサリオ戦線の部隊は西サハラ戦争中にアルジェリアから2K12 Kubミサイルの完全砲台2基を入手し、モロッコ王国空軍の戦闘機に対して効果的に使用し、1981年にはゲルタ・ゼムールでの大規模な戦闘でミラージュF1戦闘機2機を撃墜した。^[19]

ポーランド

2003年8月19日、ポーランド空軍のSu-22M4Kが、ポーランドの2K12 Kub中隊の演習中に、誤って友軍の誤射により撃墜された。この飛行機はウストカ近くのバルト海上空を海岸から21km（13マイル）上空を飛行していた。パイロットのアンジェイ・アンジェイェフスキ将軍は脱出し、水中に2時間漂流した後に救助された。^[20]

リビア

このシステムは、チャドとの国境紛争中にリビアによって配備され、フランスの航空機にとって脅威となった。1986年2月16日、このシステムは、ワディ・ドゥム空軍基地を攻撃していた低空飛行中のフランスのジェット機を検知できなかった。1987年1月7日、フランス空軍は、マーテル対レーダーミサイルを搭載したSEPECATジャガーで、ファヤ・ラルジュー地域の2K12 Kubレーダーサイトを破壊することに成功した。^[21]

3月、チャド反政府勢力はワディ・ドゥム空軍基地を占領し、この飛行場の防衛に使用されていた重機をほぼすべて無傷で押収した。この装備のほとんどは数日後にフランスと米国に輸送されたが、2K12 Kubシステムの一部はチャドに残った。^[22]

この大惨事により、リビアによるチャド北部の占領とアウズー地帯の併合は終了した。3月30日までに、ファヤ・ラルジュー基地とアウズー基地は放棄されなければならなかった。LARAFの任務は完全に変わった。Tu -22Bは放棄された基地を攻撃し、そこに残された装備を可能な限り破壊することだった。最初の攻撃は4月に行われ、1987年8月8日まで続いた。このとき、アウズー攻撃任務を帯びていた2機のTu-22Bが、チャド軍が捕獲した2K12 Kub中隊の奇襲を受け、爆撃機1機が撃墜された。^[23]

2K12 Kub砲台を含むリビアの防空部隊は、2011年のリビアへの軍事介入の際に活動していた。^[24]

イラク

2K12 Kub中隊数個は、他のSAMシステムや軍事装備とともに、イラン・イラク戦争前と戦争中にソ連からの大規模な軍事パッケージの一部としてイラクに供給された。この中隊は1980年9月の戦争開始以来活動しており、米国が供給したイランのF-4ファントムとノースロップF-5を撃墜した。^[25]^[26]^[27]

SA-6/Kubは1991年の湾岸戦争でも使用された。これらのSAMの脅威を受けて、米海軍はF-14A/A+トムキャットとA-6E TRAM/SWIPイントルーダー機にALQ-167ブルウィンクル妨害ポッドを装備した。^[28] 1991年1月17日の砂漠の嵐作戦初日の夜、B-52Gがミサイルで損傷した。この交戦については様々なバージョンが語られている。S-125または2K12 Kubであった可能性があり、他のバージョンではMiG-29がR-27Rミサイルで爆撃機を攻撃したと報告している。^[29]しかし、米空軍はこれらの主張に異議を唱え、爆撃機は実際には友軍の誤射、つまりB-52の尾部銃座の射撃管制レーダーに誘導したAGM-88高速対レーダーミサイル（HARM）によって撃たれたと主張している。このジェット機はその後「イン・ハームズ・ウェイ」と改名された。^[30]この事件の直後、ジョージ・リー・バトラー将軍は、1991年10月1日からB-52の機銃手職を廃止し、銃塔を永久に停止すると発表した。^[31]

1991年1月19日、米空軍の F-16 （シリアル87-228）が、防空軍の厳重なバグダッドに対する大規模な（しかし不運な）パッケージQ攻撃中に、2K12 Kubに撃墜された。これは、砂漠の嵐作戦で戦闘中に失われた10機目の連合軍航空機であった。パイロットのハリー・マイク・ロバーツ大尉は無事脱出したが、捕虜となり、1991年3月に解放された。この航空機は防空本部ビルを攻撃する任務に就いていた。失われるまでに4回の戦闘任務を遂行していた。^[32]

2K12 Kubの脅威は、旧式のS-75およびS-125ミサイルシステムとともに連合軍の電子戦資産によって大部分が制御されました。損失のほとんどは赤外線誘導SAMによるものでした。^[33]

イラク軍は、1990年代から2000年代初頭にかけて、西側諸国が設定した飛行禁止空域に対抗するため、他のSAMシステムとともにKubを引き続き使用した。報復としていくつかのサイトが破壊されたものの、連合軍の航空機を撃墜することはできなかった。1996年9月11日、Operation Provide Comfort II中に、イラク北部で2機のUSAF F-16にミサイル1発が発射されたが、外れた。^[34] 1998年12月30日、タリル近郊の2K12 Kubサイトから、 NFZのSouthern Watchコンポーネントを執行する航空機に6～8発のミサイルが発射された。アメリカのF-16は、そのサイトに6発のGBU-12 レーザー誘導爆弾を投下し、さらにイラクのレーダーオペレーターにさらなる発射を行わないよう警告するために「先制措置として」 2発のHARMを発射した。 ^[35]

ボスニア・ユーゴスラビア

スルプスカ共和国軍は、改造された2K12 Kubシステムを使用して、1995年にスコット・オグレイディのF-16を撃墜することに成功した^[36]^[37]

1995年5月28日、 Mi-17機がクブにより撃墜され、ボスニアのイルファン・リュビヤンキッチ大臣と他の乗組員と乗客6名が死亡した。^[38]

1999年のコソボ戦争中、戦争初日の夜（3月24日/25日）、プレドラグ・ミルティノヴィッチ少佐が操縦するユーゴスラビア空軍の MiG-29が、NATO軍機との交戦に失敗した後、ニシュ空港に接近中に、友軍誤射事件でクブ中隊の攻撃を受け撃墜された。

ユーゴスラビア防空軍には22の2K12 Kub砲台があった。自走式地上システムは、撃って逃げる戦術を使い、約400発のAGM-88の射撃に対して3つのレーダーしか失わず、良好な生存性を示した。比較すると、固定式S-75とS-125のサイトは約66～80パーセントの損失を受けた。^[39]当時の空軍司令官兼防空軍将軍スパソイェ・スミリャニッチによると、78日間の作戦中、2K12 Kubは70発のミサイルで46回の射撃を行った。^[40]

シリア戦争

2018年4月14日、アメリカ、イギリス、フランスの軍はシリア各地を標的に空対地ミサイルと巡航ミサイル103発を発射した。ロシア軍によると、これに応じて発射された21発のクブミサイルが11発のミサイルを破壊したとされている^[41]。しかし、アメリカ国防総省は、連合軍のミサイルは撃墜されていないと述べている^{[42] 。}

イエメン内戦

南イエメンはかつて、南イエメン防空軍でこれらのシステムを運用していた。その後、統一イエメンは1990年代にこれらのシステムを大量に購入し、1999年にイエメン防空軍で運用された。2019年6月6日、フーシ派は米空軍のMQ-9を撃墜することに成功した。CENTCOM当局者は、この撃墜はフーシ派が運用する国産のFater-1ミサイルによるものだとしている。これはソ連の2K12 Kub防空システムを改良したSAMシステムである。^[43]

ウクライナ戦争

ウクライナは2000年代初頭にKub砲台を退役させ、より近代的なBukシステムに集中したが、 2014年にロシア・ウクライナ戦争が勃発すると、ウクライナのAerotekhnika社は保管中の89基のKub砲台の一部を修理し、Kub M3/2D規格に近代化を始めた。ウクライナのメディアによると、2021年には2基が運用可能であったが、国防総省は2022年のロシア侵攻前には1基しか運用可能ではなかったと推定している。^[44]

2023年3月17日、スロバキア政府は、Kubミサイル発射装置2基、Kubレーダー1基、スペアパーツ、3M9MEミサイル52基、3M9M3Eミサイル148基をウクライナに移送することを承認した。 ^[45]

2023年5月10日、チェコ共和国のペトル・パヴェル大統領は、同国がウクライナに「比較的多数の」ミサイルを含む2K12 Kubミサイルシステム2基を派遣すると発表した。^[46] 2023年8月下旬、ウクライナで運用されているチェコの2K12M2 Kub-M2システムの写真がソーシャルメディアに登場した。^[44]

オペレーター

現在

アルジェリア− 2024年時点で運用中の2K12 クヴァドラトの数は不明^[47]
アンゴラ− 2024年時点で16機の2K12-ML Kvadrat-MLが就役中^[48]
アルメニア− 2024年時点で運用中の機数不明^[49]
ボスニア・ヘルツェゴビナ− 2024年時点で20人^[50]
ブルガリア− 2024年時点で運用中機数不明^[51]
チャド− 2024年時点で4 ^[52]
キューバ− 2024年時点で運用中機数不明^[53]
チェコ共和国− 2024年時点で2K12M2 Kub-M2が8機^[54]
エジプト− 2024年時点で56歳以上^[55]
ドイツ-脅威シミュレーションのために東ドイツの在庫から少なくとも1つの運用システムを保持^[56]
ハンガリー− 2024年時点で16人^[57]
インド− 2024年時点で180人^[58]
カザフスタン− 2024年時点で運用中の機数不明^[59]
ミャンマー− 2024年時点で運用中の2K12 Kvadrat-Mの数は不明^[60]
ポーランド− 2024年時点で20人^[61]
ルーマニア− 2024年時点で32人^[62]
セルビア− 2024年現在、陸軍に77機、防空軍に9機配備中^[63]
スロバキア− 2024年時点で運用中機数不明^[64]
シリア− 2024年時点で運用中の機数不明^[65]
タンザニア− 2024年時点で就役中数は不明。就役可能性は疑わしい^[66]
トルクメニスタン− 2024年時点で運用中の機数不明^[67]
ウクライナ− チェコ共和国から2基のバッテリーとスロバキアから2023年に寄贈された2基の発射装置^[68]
ベトナム− 2024年時点で運用中機数不明^[69]

非国家

アルツァフ− 2016年に不明な番号を運用^[70]
リビア国民軍− 2024年時点で運用中の2K12クヴァドラトの数は不明^[71]
ポリサリオ戦線− 少なくとも4 ^[72]

前者

チェコスロバキア^[73] − 後継国に引き継がれた。
東ドイツ^[74] − 統一ドイツ国家に引き継がれた。
イラク^[72]
リビア^[72]
北朝鮮^[72]
北イエメン^[75] − 統一イエメン国家に引き継がれた。
ロシア− 2002年には400人^[72]
南イエメン^[75]^[76] − 統一イエメン国家に引き継がれた。
ソビエト連邦− 1989年に800。^[77]後継国に引き継がれた。
イエメン^[72]
ユーゴスラビア^[78] − 後継国に引き継がれた。
