高さ測定器

高度計は地上に設置する航空機高度測定装置である。初期の高度計は光学距離計と単純な機械式コンピュータを組み合わせたものであったが、その後のシステムはレーダー装置に移行した。高度計レーダーの独特な垂直振動運動から、ノッディングレーダーとも呼ばれるようになった。光学とレーダーを組み合わせた装置は米軍によって配備された。^[1]

光学

第二次世界大戦では、高度計は航空機の高度（実際には機械式コンピュータで視線の角度と組み合わせて高度を生成する、航空機の設置場所からの斜距離）を測定するために使用された光学距離計であり、対空砲の誘導に使用されました。^[2]^{[3]アメリカ版}^[3]と日本版^[4] の例があります。ソ連では通常、光学距離計と組み合わせて使用されていました。^[5]^[6]

レーダー

高度測定 レーダーは、目標物の高度を測定する2 次元レーダーの一種です。

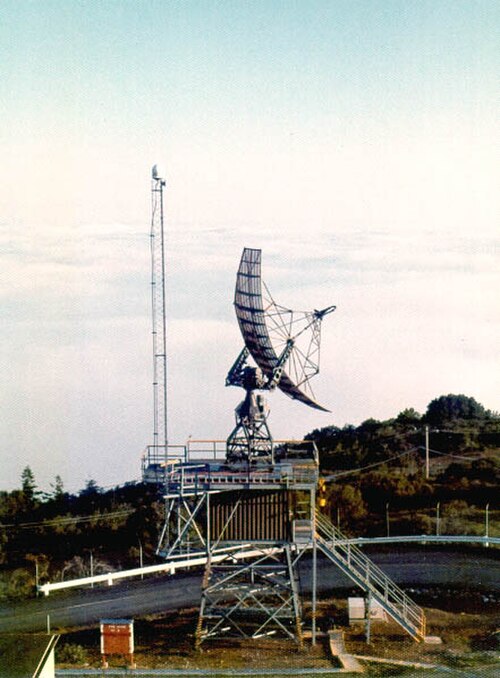

オペレーターは、アンテナを目的の方位に向けて旋回し、距離高度表示ディスプレイ上の目的の距離にあるターゲットエコーを特定し、ターゲットのおおよその高度を示すようにスケール設定されたカーソルでターゲットを二等分します。^[7] このようなシステムは、距離と方向を検出する2次元レーダー（捜索レーダー）を補完することが多く、2つの2次元システムを使用して3次元の航空写真を取得します。^[要出典] 1960年代と70年代の高さ検出レーダーは、アンテナが高くて狭いことで特徴付けられました。ビーム形状はアンテナ形状の関数であるため、高さ検出ビームは水平方向に平らで幅が広く（つまり、ターゲットへの方位を決定するのにあまり適していません）、垂直方向には非常に細く、仰角、つまり高度を正確に測定できました。

現代の3D レーダーセットは方位角と仰角の両方を検出できるため、個別の高度検出レーダーはほとんど時代遅れになっています。

参照

参考文献

^ 「対空火器管制装置」。海軍省 - 海軍歴史センター。2007年5月27日時点のオリジナルよりアーカイブ。2007年8月4日閲覧。
^ 砲術ポケットブック、第428段落。
^ ab 「M2 高度測定器プロジェクトの最新状況」フォートマッカーサー博物館協会。2007年 8 月 4 日閲覧。
^ 「Japanese Height Finder」。戦術的および技術的動向。米国軍事情報局。1943 年 12 月 2 日。2007 年 8 月 4 日閲覧。
^ [1] (ロシア語)
^ [2] 2014年8月16日に Wayback Machineにアーカイブ（ロシア語）
^ 「AN/FPS-6、6A、6B、AN/MPS-14」。オンライン防空レーダー博物館。Radomes, Inc. 2007年8月4日閲覧。
