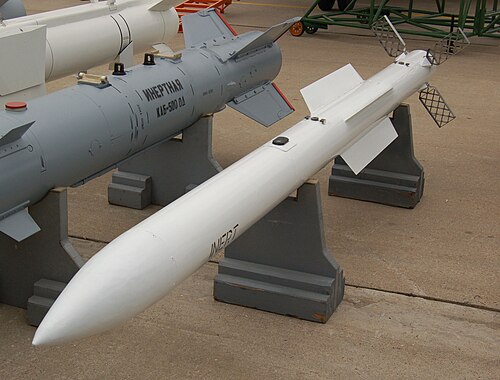

R-77

R-77/RVV-AE AA-12 アダー
タイプ	視界外 空対空ミサイル
サービス履歴
使用中	1994年（R-77）
生産履歴
メーカー	モルニヤ OKB、アルチョム、ヴィンペル
仕様
質量	175kg(R-77)、190kg(R-77-1)
長さ	3.6m（R-77）、3.71m（R-77-1）
直径	200ミリメートル
翼幅	700ミリメートル
弾頭	22.5 kg HE破片弾 (R-77)
爆発 メカニズム	レーザー近接ヒューズ
エンジン	固体燃料ロケットモーター（R-77）、空気吸入式ラムジェット（R-77-PD）
運用 範囲	R-77、RVV-AE: 80 キロメートル (50 マイル) [1] [2] R-77-1、RVV-SD: 110 キロメートル (68 マイル) [3] [4] R-77M: 193キロメートル（120マイル）
飛行高度	5～25 km (16,000～82,000 フィート)
最高速度	マッハ 4、[5] K-77PD (RVV-AE-PD) のマッハ 5 [6]
ガイダンス システム	トランシス誘導フェーズ:中間コースSARHとデータリンク更新による慣性誘導。ターミナルホーミングフェーズ:アクティブレーダーホーミング/赤外線ホーミング(R-77T) /パッシブ放射ホーミング(R-77P)。
発射 台	MiG-21UPG、MiG-29、MiG-31BM、Su-27、スホーイ Su-30、スホーイ Su-34、スホーイ Su-35、スホーイ Su-57、J-11

ヴィンペルNPO R-77 ミサイル（NATO報告名：AA-12アダー）は、ロシアのアクティブレーダー誘導式 視界外 空対空ミサイルである。輸出指定RVV-AEとしても知られている。これはアメリカのAIM-120 AMRAAMミサイルのロシア版である。^[7]

R-77の開発は大幅に遅れた。作業は1980年代に始まったが、ソ連崩壊前には完了しなかった。長年にわたり、輸出顧客向けにはRVV-AEモデルのみが生産された。^[8]ロシア・ウクライナ戦争によりウクライナがロシアに対して武器禁輸措置を発動し、サプライチェーンが断絶したことで生産はさらに中断した。ロシア航空宇宙軍は2015年にようやくR-77-1（AA-12B）を就役させた。^{[8] [9]その後、シリアで}Su-35S戦闘機に配備され、戦闘空中哨戒に使用された。^[8] R-77-1の輸出モデルはRVV-SDと呼ばれている。^[4]

R-77の開発は1982年にウクライナSSRの「モリニャOKB」で始まった。ソ連崩壊後、R-77（イズデリエ170）ミサイルはキエフの「アルチョム」工場で生産された。^[10]これはウクライナ初の、後にはロシア初の戦術・戦略航空機用多目的ミサイルであり、ホバリング中のヘリコプターから高速低高度航空機まで、さまざまな航空機に対して撃ちっぱなしで使用することができた。ヴィンペル設計局のジェネラルデザイナー、ゲンナジー・ソコロフスキーは、R-77ミサイルはAIM-120 AMRAAMやAIM-54 フェニックスなどの中距離・長距離空対空ミサイル、およびパトリオットなどのSAMに対して使用できると述べた。この弾薬はレーザー起動式の近接信管と、さまざまなサイズの標的を破壊できる拡張ロッド弾頭を備えている。巡航ミサイルや精密誘導兵器（PGM）に対抗するために使用できる。1992年にモスクワ航空ショー（MAKS）で初めて公開されたR-77は、西側のジャーナリストからすぐにアムラムスキーというニックネームが付けられた。基本型のR-77はイズデリエ170として知られ、輸出型はイズデリエ190またはRVV-AEとして知られている。R-77とRVV-AEの射程は80 km（50マイル）である。^{[1] [11] [2]} ヴィンペルは1990年代とその後の10年間の前半に、ロシア空軍または輸出市場向けのR-77のさらなる進化をサポートするための十分な資金を持っていなかった。R-77の基本型がロシア航空宇宙軍の在庫に大量に投入されたとは考えられていない。^[3]

R-77は、ロシア航空宇宙軍のSu-27、MiG-29、 MiG-31のアップグレード版で使用できる。中国人民解放軍空軍のSu-27の一部の派生型、国産のJ-11派生型もこのミサイルを使用できる。新型のSu-30MKKには、R-77を使用できるモードを組み込んだデジタルバイパスチャネルを備えたN001 （Su-27レーダー）が搭載されている。輸出用のRVV-AEは広く販売されており、中国とインドがR-73の場合と同様にこの弾薬を大量に注文している。ベースラインのR-77は1980年代に設計され、1994年頃に開発が完了した。インドはRVV-AEとして知られる輸出型の最初の輸出顧客であり、最終バッチは2002年に納品された。^{[12] [13]}

開発中の派生型は他にもある。1つは、高高度での航続距離を120～160kmまで延長する改良型モーターを搭載しており、RVV-AE-PD（P ovyshenoy D alnosti — 改良型航続距離）と呼ばれている。この派生型は試験発射されており、固体燃料ラムジェットエンジンを使用している。その航続距離は長距離クラスとなり、AIM-54 フェニックスの航続距離に匹敵する。R-77の別のバージョンでは、末端赤外線ホーミングシーカーが提供されている。これは、異なるホーミングシステムを備えたミサイルを2つ発射して標的を攻撃するというロシアの慣行に沿ったものである。これにより、標的機は2つのホーミングシステムをうまく破る必要があるため、終盤の防御行動が複雑になる。レーダー誘導式中距離ミサイルが非脱出攻撃ゾーンの外で敵ジェット機に発射された場合、標的機は緊急機動によって脱出できる可能性がある。しかし、この瞬間、実際には赤外線誘導には利点がある。ジェット機が逃げるために旋回すると、エンジンノズルが露出し、赤外線特性が露呈する。この攻撃方法は、IRシーカーはレーダーシーカーよりも射程距離が短く、悪天候に対する耐性も低いため、常に利用できるとは限らない。そのため、IRミサイルがレーダーまたは他の手段によって最初に誘導されない限り、混合シーカー攻撃の成功は制限される可能性がある。^{[14] [15]}

もう一つの改良プログラムはR-77Mと名付けられ、ミサイルをより長く、より重くし、2段式モーターと改良されたシーカーを採用した。^[16] R-77のさらなる製品改良はR-77M1、その後R-77-PDと名付けられ、ラムジェット推進装置を搭載することになっていた。このミサイルはMFIプログラムではなくMiG 1.44に搭載される予定だった。この弾薬にはレーザー信管と、可変サイズの標的を破壊できる拡張ロッド弾頭が搭載されている。しかし、資金不足とMiG 1.44の最終的なキャンセルにより、このモデルの開発は1999年までに停止した可能性があり、それ以降、R-77MとR-77-PDに関する情報や発表は出ていない。^[要出典]

Tactical Missile Weapons Corporation（TRV、 Takticheskoe Raketnoe Vooruzhenie – Тактическое Ракетное Вооружение ）としても知られる同社は、2009年8月のモスクワ航空ショー（MAKS）でRVV-SDおよびRVV-MDミサイルを初めて公開した。RVV-SDはR-77の改良版であり、RVV-MDはR-73の派生型である。RVV-SDには、izdeliye 170-1（R-77-1）に関連するアップグレードが含まれている。^[1] RVV-SDはRVV-MDとともに、インドの中型多用途戦闘機競争へのロシアの入札の一部であると思われる。 2月に開催されたエアロインディア航空ショーで行われたMiG-35フルクラムの武装に関するプレゼンテーションでは、両方の名称がMiGによって記載されていました。当初のRVV-SDの提供は、その地位を維持し、戦闘機輸出パッケージやアップグレードプログラムの一部として提供する信頼性の高いレーダー誘導兵器を提供するための一時的なものにすぎないと思われます。^[3]

仕様によると、R-77-1とその輸出型RVV-SDは、基本型のR-77 / RVV-AEより15kg（33ポンド）重く、重量は175kg（386ポンド）ではなく190kg（420ポンド）です。最大射程は80km（50マイル）から110km（68マイル）に増加しました。^[4] ミサイルはまた、基本型の3.6m（11.8フィート）ではなく3.71m（12.2フィート）とわずかに長くなっています。追加の改良には、抗力を減らすためにミサイルのレーダーシーカーとボートテール後部セクションのアップグレードが含まれます。ロシアのミサイルメーカーAgatは以前、R-77のシーカーアップグレードに取り組んでいることを確認しており、少なくとも2つのプロジェクトが進行中であることを示唆しています。1つは輸出用、もう1つはロシア空軍用です。^{[3] [1]}

TRVと合併したヴィンペル社は、R-77-1よりもさらに広範囲なミサイルのアップグレードを開発している。イズデリエ180 、またはK-77Mと命名されたこのミサイルは、ミサイルの中期アップグレードであり、スホーイSu-57の主力中距離ミサイルとなる予定である。このアップグレードは、デュアルパルスモーター構成を含む設計により、射程距離のさらなる向上を目指している。イズデリエ180は、R-77の格子状フィンの代わりに、アクティブ電子走査アレイシーカーと従来型のリアフィンを使用する。このミサイルは、最新のAIM-120派生型の性能に匹敵することを目指している。 ^{[3] [1]}以前のR-77M改良プログラムと同様の名称を使用しているが、これら2つのミサイルが同じものなのか、関連があるのか​​は不明である。

2020年10月4日、ロシア国防省が第929チカロフ国立飛行試験センターの100周年を記念して公開したビデオで、R-77Mミサイルを搭載したSu-57戦闘機の映像が公開された^{[17] [18]。}

最初の40年間、空力面では痕跡的な 十字形の翼と尾翼の操縦翼面として使われるグリッドフィンが組み合わされていた（同様の装置はOTR-23 Okaにも使われており、米空軍はMOABにも使用している）。高迎え角で発生する流れの分離によって旋回能力が向上し、ミサイルの最大旋回速度は毎秒150度に達する。しかし、グリッドフィンは抗力とレーダー断面積も増大させる。R-77の改良型、例えばスホーイSu-57に搭載されるizdeliye 180では、従来のフィンが代わりに使用される。^[1]

このミサイルは、OAO Agat が開発した多機能ドップラー-モノパルスアクティブ レーダー シーカーを使用しています。^[19]このレーダーには 2 つの動作モードがあり、短距離では、ミサイルはアクティブな「発射して忘れる」モードで発射されます。長距離では、ミサイルは慣性誘導オートパイロットによって制御され、発射機のレーダーから、ターゲットの空間位置または G の変化に応じて、エンコードされたデータ リンクの更新が定期的に送信されます。ミサイルがターゲットから 20 km (12 マイル) 以内に近づくと、ミサイルはアクティブ レーダー モードに切り替わります。ホスト レーダー システムは、ターゲットがミサイルのロックオンを解除した場合に備えて、計算されたターゲット情報を維持します。^[要出典]

2016年2月初旬、4機のSu-35Sがロシアのシリア航空遠征部隊の一部としてシリアに配備された^{[20] [21]}。空対空任務を与えられたSu-35Sは、内側のパイロンの下に赤外線追尾式のR-27T、外側のパイロンの下にR-73の計2基のR-77ミサイルを装備していたことが広く記録されている^{[22] 。}

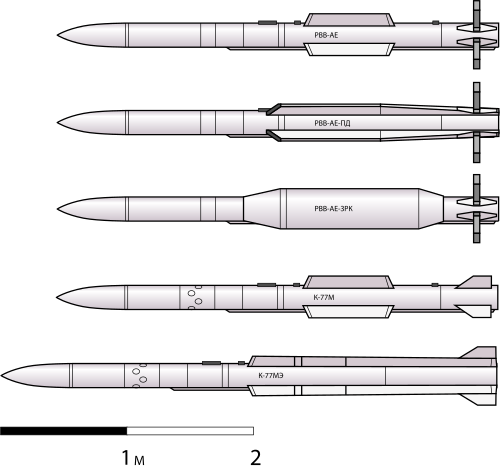

• R-77 ( izdeliye 170) – 標準モデル、ウクライナ製のバリエーション。
• RVV-AE (イズデリエ190) - R-77のロシア製輸出モデル。すべての新型型と比較すると、このミサイルの最大射程は22.5kgの弾頭で80キロメートル（50マイル）に短縮されている。^[2]
• R-77-1 (イズデリエ170-1) - 流線型の機首、9B-1248 (イズデリエ-50-1 ) アクティブレーダーシーカーヘッド、新しいフィンを備えたロシア製の派生型。
• RVV-SD – R-77-1のロシア製輸出モデル。このミサイルは22.5kgの弾頭を搭載し、最大射程は110キロメートル（68マイル）である。^[4]
• K-77M ( izdeliye 180) - AESAシーカー、^[8]従来型フィン、2パルスモーターを搭載したスホーイSu-57用の開発中のバージョン。

• R-77P / RVV-PE – パッシブ放射線ホーミングモデル。^[23]
• R-77T / RVV-TE – 赤外線ホーミングモデル。^[24]
• R-77-SRK –艦対空型。
• R-77-ZRK / RVV-AE-ZRK – RVV-ZRK地対空型。
• R-77-PD / RVV-AE-PD – ラムジェットモデル。
• R-77-PD ZRK / RVV-AE-ZRK – RVV-(PD-)ZRK地対空型。
• K-77ME ( izdeliye 180-BD) – K-77M のラムジェット モデル。^[25]

•  アルジェリア^[26] – MIG-29M/M2およびSu-30MKA用^[要出典]
•  バングラデシュ– 2013年に購入された数は不明^[27]
•  エジプト– MIG-29M/M2およびSu-35用に300機^[28]
•  エリトリア^[29]
•  中華人民共和国– Su-35、Su-30MKK、Su-30MK2 ^[要出典]
  • 中国人民解放軍航空隊^[8]
  • 中国人民解放軍海軍航空隊^[8]
•  インド– MiG-21UPG ^[30] 、 MiG-29UPG ^[31]、Su-30MKI [ ^32]用。 2014年から2015年にかけて500発のミサイルを受領し、2019年にさらに400発を発注^{[33] [34]}
  • インド海軍航空隊^[8]
•  インドネシア– Su-30MK2およびSu-27SKM用^{[35] [36]}
•  カザフスタン– Su-30SM ^[8]
•  マレーシア– 2008年時点で150発のミサイルを納入^[29]
•  ロシア- 基本型は正式には量産導入されなかったが、Su-30SMとSu-35Sはシリアに配備された際にR-77-1を搭載しているのが目撃された。^[8] 2015年に130億ルーブル、2020年に650億ルーブルで近代化・輸入代替ミサイルに関する2件の契約が締結されたと報じられている。^[37]
•  セルビア– セルビアは近代化されたMiG-29用に82発のR-77-1ミサイルを発注した^[38]
•  スーダン– MiG-29SE用^[39]
•  シリア– MiG-29SM用^[40]
•  ウガンダ^[8]
•  ベネズエラ– Su-30MK2にミサイル100発を発注^[8]
•  ベトナム– Su-30MK2用^[41]
•  イエメン– 2006年までに100発のミサイルを納入^[29]

•  ペルー– MiG-29で短期間使用された^[42]
