2K12 「クブ」（ロシア語: 2К12 Куб、英語: ' cube '）（NATO報告名: SA-6「ゲインフル」）移動式地対空ミサイルシステムは、地上部隊を航空攻撃から守るために設計されたソ連製の低～中高度防空システムである。2К12はGRAUによる同システムの呼称である。

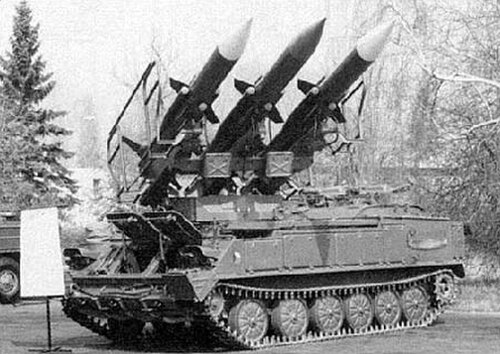

各2K12砲兵中隊は、複数の類似した履帯式車両で構成されており、そのうちの1台は、光学照準器に加えて連続波照射装置を備えた1S91（SURN車両、NATOコードネーム「ストレートフラッシュ」） 25kW G / Hバンドレーダー（探知距離75km ）を搭載している。砲兵中隊は通常、3連装ミサイル輸送起立発射機（TEL）4基と、それぞれ予備ミサイル3発とクレーンを搭載したトラック4台も含む。TELはGM-578シャーシをベースとし、1S91レーダー車両はGM-568シャーシをベースとしており、いずれもロシアのメーカーMMZによって開発・製造されている。
2K12の開発は、1958年7月18日以降、ソ連共産党中央委員会の要請により開始された。[ 2 ]このシステムには、高度100～7,000m （330～23,000フィート） 、最大射程20km （12マイル）で、 420 ～600m /s（ 820～1,200ノット）の速度で飛行する空中目標を、少なくとも0.7の単発命中確率で迎撃できるという要件が設定された。 [ 2 ]
システム設計は、現在のティホミロフ計測機器設計科学研究所（NIIP）が担当した。NIIPの他に、自走式コンポーネントのシャーシを設計・製造したムィティシ機械製造工場など、いくつかの設計局がクブミサイルシステムの開発に携わった。これらの設計局の多くは、後に2K12「クブ」の後継機である9K37「ブーク」の開発にも協力することになる。
ミサイルシステムの最初の試験は1959年末に開始され、一連の問題点が明らかになった。
1961年8月、トロポフはヴィンペルの主任設計者としてリャピンに交代し、1962年1月にはティホミロフはNIIPの主任設計者としてフィグロフスキーに交代した。しかし、開発作業は加速されなかった。1963年以前に発射された83発のミサイルのうち、シーカーヘッドが搭載されていたのはわずか11発で、成功した発射は3発のみだった。
クブは1963年2月18日、オレンブルク州ドングズ試験場で行われた国家試験中に、史上初の空中目標を撃墜した。撃墜されたのはイリューシンIl-28爆撃機だった。
このシステムは1959年から1966年にかけて長期の試験期間に入り、2K12「Kub」の製造における技術的な困難を克服した後、1967年1月23日に運用開始が認められ、同年中に生産が開始された。[ 2 ]
M-11シュトルム艦載システムは3M9の派生型であると主張されることがあるが、これは事実ではない。M-11シュトルムは独立したシステムであり、ロシアの地対空ミサイルとしては珍しく、地上配備型は存在しない。
2K12「Kub」は、1967年に近代化作業が推奨され、新しい主任設計者アルダリオン・ラストフのために戦闘特性（射程の延長、 ECCMの改善、信頼性、反応時間の向上）の改善が目標とされた。近代化された派生型は1972年に試験を受け、最終的に1973年に「Kub-M1」として採用された。[ 2 ]このシステムは1974年から1976年の間に再び近代化され、システムの全体的な戦闘特性が再び改善され、「Kub-M3」が試験を通過して1976年に運用開始された。[ 2 ]
1971年にラストフがエジプトを訪れ、クブの運用状況を視察した後[ 3 ]、彼はブークと呼ばれる新しいシステムの開発を決定した。ブークでは、各TELが独自の射撃管制レーダー（TELAR）を持ち、複数の方向から同時に複数の目標を攻撃できる。
Kubミサイルシステムの最終的な主要開発は、1974年に後継機である9K37「Buk」の開発中に達成されました。BukはKubの後継機ですが、両システムは相互運用性を共有できると決定され、その結果として「Kub-M4」システムが誕生しました。[ 2 ] Kub-M4は、9K37 Bukの9A310輸送起立発射機およびレーダー（TELAR）から射撃管制情報を受信できるKub-M3のコンポーネントを使用しました。相互運用性の利点は、各システムの射撃管制チャネルと使用可能なミサイルの数が増加し、Bukシステムコンポーネントの運用開始が迅速化されたことです。Kub-M4は、試験完了後、1978年に運用開始されました。[ 2 ]
Bukミサイルシステムの初期開発実装では、3M9ミサイルを含むKubコンポーネントが多用された。[ 4 ]
Kubにアクティブレーダーホーミングミサイルを統合する計画がいくつかある。例えば、ポーランドのグルジョンツにあるWZUは、キェルツェで開催されたMSPO 2008防衛展示会で、スパローミサイルを搭載したKubのプロジェクトを披露した。[ 5 ] [ 6 ] [ 7 ]また、Vympel社は、Kvadrat SAMシステムを近代化するために、自社のRVV-AE空対空ミサイルを使用する作業を開始したと報告されている。 [ 8 ]
また、チェコの企業RETIAは、光学チャンネルと新しい多機能カラーディスプレイを備えたSURN（射撃管制レーダー）のアップグレードと、レーダーのアップグレードおよびIFFシステムを発表しました。[ 9 ]
2011年、ブルノで開催された国際防衛・安全保障技術展示会（IDET）で、発射コンテナに3発のAspide 2000ミサイルを搭載したKubアップグレード型発射機（「2K12 KUB CZ」と命名）が展示された。この改造はRetia社によって行われた。[ 10 ]
2K12システムは、2K11クルーグ（SA-4）システムと多くの構成要素を共有している。両システムは多くの点で互いに補完し合うように設計されており、2K11は長距離・高高度での運用に適し、2K12は中距離・中高度での運用に適している。
このシステムは、 75 km (47 mi)の距離で 1S91 "Самоходная установка разведки и наведения" (SPRGU - "Self-propelled Reconnaissance and Guidance Unit" / NATO: "Straight Flush" レーダー) を使用して目標を捕捉し追跡を開始し、 28 km (17 mi)の距離で照射と誘導を開始できます。IFFもこのレーダーを使用して実行されます。一度に 1 つまたは 2 つのミサイルを単一の目標に誘導できます。ミサイルは、最初はコマンド誘導され、終末セミアクティブ レーダー ホーミング(SARH)で誘導され、目標照射は "Straight Flush" レーダーによって行われます。起爆は、着弾信管または近接信管のいずれかによって行われます。最新型では、この車両には光学追跡システムも搭載されており、レーダーを使用せずに交戦することが可能です（アクティブRF放射によるステルス効果のため、または強力なECM妨害のため）。この場合、有効高度は14 km/46000フィートに制限されます。光学追跡方式では、レーダーが目標を追跡できる高度よりも低い高度での交戦も可能です。目標の最大速度は、正面交戦ではマッハ2程度、追尾交戦ではマッハ1程度です。ミサイルの最高速度は約マッハ2.8です。
米軍が配備している精巧なパトリオットミサイルや、よりシンプルなホークシステムとは対照的に、このシステムの大部分は牽引式やトラック搭載式ではなく、2台の履帯式自走車両に搭載されており、発射装置または制御車両は、位置変更後わずか15分で発射準備が整う。
このかなり大型のミサイルは、有効射程が4～24 km (2.5～14.9マイル)、有効高度が50～14,000 m (160～45,930フィート) です。ミサイルの重量は599 kg (1,321ポンド)、弾頭の重量は56 kg (123ポンド)です。ミサイルの最高速度は約マッハ2.8です。複合推進システム9D16Kには固体燃料ロケットモーターが含まれており、燃焼が終わるとラムジェットの燃焼室を形成するという先駆的な設計により、このミサイルは推進力の面で同時代のミサイルをはるかに凌駕しています。
このミサイルには、 MNII Agatが設計したセミアクティブ レーダー シーカー 1SB4 が搭載されており、発射直後からドップラー周波数で目標を追跡することができた。後の改良型 (3M9M3 ミサイル) では、発射前に追跡することも可能になった。シーカー ヘッドの主任設計者は Yu.N. Vekhov で、1960 年以降は IG Akopyan が担当した。
In 1977 a new version, the 3M9M1 (DoD designation SA-6B) was created with three missiles fitted onto a different chassis (the same as that of the 9K37 "Buk" (NATO reporting name "Gadfly" / DoD SA-11 ), the 2K12 effective replacement) with an integrated "Fire Dome" missile guidance radar. For comparisons between the 2K12, 9K37, see the 9K37 Buk entry.
An earlier incremental upgrade saw the 2K12 missiles replaced with the 2K12E versions and this system was known as Kvadrat ("Квадрат", meaning square). This name was derived from the most common arrangement pattern of the military vehicles of the 2K12 complex, when the 1S91 radar is located at the center and 4x2P25 TELs at the vertices of a square around the radar.
SURN 1S91 vehicle included two radar station – a target acquisition and distribution radar 1S11 and a continuous wave illuminator 1S31, in addition to an IFF interrogator and an optical channel.
While 1S31 antenna was installed on the upper section of the superstructure and the 1S11 on the lower, they could turn around independently. To make the height of the vehicle lower the central cylinder was able to hide inside the prime mover.
The acquisition range of the radar was reported as 50 km (31 mi) for an F-4 Phantom II type of target.
Total weight of the 1S91 vehicle with a crew of 4 was 20.3 tonnes and 2P25 vehicle with 3 missiles and a crew of 3 was 19.5 t.
The 2K12 can also be used at a regimental level, if used as such it can be accompanied by a number of additional radar systems for extended air search at longer range and lower altitude, to supplement the 1S91 "Straight Flush". These systems include the:
P-12とPRVはトラックに、P-40は装軌車両（改造AT-T）に、P-15はバンに搭載されている。NRS-22 IFFレーダーは自立式の三脚に取り付けられている。
P-40「ロングトラック」移動式レーダー車両がなければ、2K12は高高度の航空機を追跡することができない。
1973年の第四次中東戦争では、エジプトとシリアの2K12ミサイルが、戦場の制空権を握ることに慣れていたイスラエル軍を驚かせた。機動性の高い2K12は、速度の遅いA-4スカイホークやF-4ファントムにも大きな損害を与え、排除されるまで防御傘のような役割を果たした。イスラエル機のレーダー警報受信機は、パイロットがレーダーに照らされていることを知らせなかった。イスラエルのペレド将軍とヘンリー・キッシンジャーの会話によると、2K12は優れた性能を発揮し、エジプトの対空ミサイルの中で最もイスラエルに多くの損害を与え、次いで9K32ストレラ-2が続いた。[ 11 ]
この兵器の優れた低高度性能と新しいCWセミアクティブミサイルシーカーにより、以前のS-75 DvinaおよびS-125 Nevaシステムと比較してはるかに高い成功率が得られた。正確な損失については議論があるものの、SAMによって失われた航空機は約40機とされており、2K12 Kubは3つの兵器の中で最も効果的であることが証明された。しかし、その後の紛争では、鹵獲された機体によって効果的な対抗策が開発されたため、その性能は低下した。[ 12 ]
シリア軍は、イスラエル軍がザフレ近郊でシリア軍ヘリコプターを撃墜した後、1981年にレバノンに2K12 Kub地対空ミサイルシステムを配備した。この地対空ミサイルシステムは、ベイルートとダマスカスを結ぶ道路近くのベッカー渓谷に設置された。既存のシリア防空システムに近い場所に配備されたが、完全に統合することはできなかった。1982年のレバノン戦争初期、イスラエル空軍はベッカー渓谷の地対空ミサイルシステムの脅威を排除することに注力し、「モグラ作戦19」を開始した。その結果、作戦は完全に成功した。数基の2K12 Kub地対空ミサイルシステムに加え、S-75およびS-125システムが1日で破壊された。シリア自身の防空システムはほぼ無傷のままであったが、レバノンに駐留するシリア軍は、戦争の残りの期間、イスラエル軍の攻撃機による攻撃に晒されることになった。しかし、1982年7月24日にこの地域で少なくとも1機のイスラエル空軍のF-4ファントム戦闘爆撃機が2K12クブによって撃墜されたと報告されている。 [ 13 ]
アンゴラ解放人民軍（FAPLA）は1981年にソ連から多数の2K12 Kubシステムを調達した。[ 14 ]中央情報局によると、アンゴラは2K12 Kubシステム用のTELランチャー16基を入手し、モサメデス地区に配備した。[ 15 ]南アフリカ軍は、これらのミサイルによって、アンゴラの聖域から活動しているナミビア人民解放軍のゲリラに対する国境越え作戦の航空支援が困難になると指摘した。[ 16 ]アンゴラの2K12 Kubランチャーはすべて、プロテア作戦の一環として南アフリカ軍の先制攻撃で破壊された。[ 14 ]
2K12 Kubミサイル基地は、アンゴラにおけるエキサイト/ヒルティ作戦中にキューバ遠征軍によっても運用された。[ 17 ] 1988年6月26日、キューバの2K12 Kub砲台から発射された6発の3M9M3ミサイルが、チパ上空でレーダーデコイとして使用されていた南アフリカの気象観測気球に向けて発射された。[ 17 ]南アフリカの観測員は、発射データを使用して2K12 Kub発射機の位置を特定し、 G5榴弾砲による集中砲火でそれらを破壊した。[ 17 ]
ポリサリオ戦線の部隊は、西サハラ戦争中にアルジェリアから2K12クブミサイル2個大隊を入手し、モロッコ王立空軍の戦闘機に対して効果的に使用した。1981年にはゲルタ・ゼムールでの大規模な戦闘でミラージュF1戦闘機2機を撃墜した。[ 18 ]
2003年8月19日、ポーランド空軍のSu-22M4Kが、ポーランド第2K12クブ砲兵隊の演習中に味方の誤射により撃墜された。同機はウストカ近郊のバルト海上空、海岸から21km （13マイル）の地点を飛行していた。パイロットのアンジェイ・アンジェイェフスキ将軍は脱出し、2時間後に海上で救助された。[ 19 ]
このシステムはリビアがチャドとの国境紛争中に配備し、フランス軍機にとって脅威となった。1986年2月16日、このシステムはワディ・ドゥーム空軍基地を攻撃していた低空飛行のフランス軍ジェット機を探知できなかった。1987年1月7日、フランス空軍はマルテル対レーダーミサイルを搭載したSEPECATジャガー戦闘機でファヤ・ラルジョー地区の2K12クブレーダーサイトを破壊することに成功した。 [ 20 ]
3月、チャドの反乱軍はワディ・ドゥーム空軍基地を占領し、この飛行場の防衛に使用されていた重装備のほぼ全てを無傷で奪取した。これらの装備のほとんどはその後数日のうちにフランスと米国に輸送されたが、一部の2K12 Kubシステムはチャドに残った。[ 21 ]
この惨事により、リビアによるチャド北部の占領とアウズー地帯の併合は終わりを告げた。3月30日までに、ファヤ・ラルジョーとアウズーの基地は放棄せざるを得なかった。LARAFは今や全く異なる任務を負っていた。Tu -22Bは放棄された基地を攻撃し、そこに残された装備をできる限り破壊することになっていた。最初の攻撃は4月に行われ、1987年8月8日まで続いた。この日、アウズーを攻撃する任務を負った2機のTu-22Bが、チャド軍が使用していた鹵獲した2K12クブ砲台に待ち伏せ攻撃を受けた。爆撃機のうち1機が撃墜された。[ 22 ]
リビアの防空システムは、2011年のリビア軍事介入中に2K12 Kub砲台を含めて稼働していた。[ 23 ]
2K12 Kub ミサイルシステム数基は、他の SAM システムや軍事装備とともに、ソ連からの大規模な軍事パッケージの一部として、イラン・イラク戦争前および戦争中にイラクに供給された。これらのミサイルシステムは、1980 年 9 月に戦争が始まって以来稼働しており、米国から供給されたイランのF-4 ファントムやノースロップ F-5 を撃墜した。[ 24 ] [ 25 ] [ 26 ]
SA-6/Kubは1991年の湾岸戦争でも使用されました。これらのSAMがもたらす脅威により、米海軍はF-14A/A+トムキャットとA-6E TRAM/SWIPイントルーダー航空機にALQ-167ブルウィンクルジャミングポッドを装備しました。[ 27 ]砂漠の嵐作戦の開始日である1991年1月17日、B-52Gがミサイルによって損傷を受けました。この交戦については様々なバージョンが語られています。S-125または2K12 Kubだった可能性があり、他のバージョンではMiG-29がR-27Rミサイルで爆撃機を攻撃したと報告されています。[ 28 ]しかし、米空軍はこれらの主張に異議を唱え、爆撃機は実際には味方の誤射、 B-52の尾部銃の射撃管制レーダーにホーミングしたAGM-88高速対レーダーミサイル（HARM）によって攻撃されたと述べています。その後、このジェット機は「イン・ハームズ・ウェイ」と改名された。[ 29 ]この事件の直後、ジョージ・リー・バトラー将軍は、1991年10月1日からB-52の乗員の銃手ポジションを廃止し、銃塔を永久に非活性化すると発表した。[ 30 ]
1991年1月19日、アメリカ空軍のF-16 （シリアル番号87-228）が、厳重に防衛されたバグダッドに対する大規模な（しかし不運な）パッケージQ攻撃中に、2K12クブによって撃墜された。これは砂漠の嵐作戦で戦闘で失われた10番目の連合軍機だった。パイロットのハリー・「マイク」・ロバーツ大尉は無事脱出したが、捕虜となり、1991年3月に解放された。この機体は防空司令部ビルを攻撃する任務中だった。失われるまでに4回の戦闘任務を遂行していた。[ 31 ]
2K12 Kubの脅威は、旧式のS-75およびS-125ミサイルシステムとともに連合軍の電子戦資産によって大部分が制御されていた。損失のほとんどはIR誘導SAMによるものであった。[ 32 ]
クブミサイルは、1990年代から2000年代初頭にかけて、西側諸国が課した飛行禁止区域に対抗するため、他のSAMシステムとともにイラク軍によって引き続き使用された。報復としていくつかの拠点が破壊されたものの、連合軍の航空機を撃墜することはできなかった。1996年9月11日、プロバイド・コンフォートII作戦中に、イラク北部で米空軍のF-16戦闘機2機に向けてミサイル1発が発射されたが、命中しなかった。[ 33 ] 1998年12月30日、タリル近郊の2K12クブミサイル基地から、NFZの南部監視任務を遂行していた航空機に向けて6～8発のミサイルが発射された。米軍のF-16戦闘機は、同基地にGBU-12レーザー誘導爆弾6発を投下し、イラクのレーダー操作員にさらなる発射を警告する「先制措置」としてHARMミサイル2発を発射して応戦した。[ 34 ]
スルプスカ共和国軍は、改良型2K12 Kubシステムを使用して、1995年にスコット・オグラディのF-16を撃墜することに成功した[ 35 ] [ 36 ]。
1995年5月28日、 Mi-17ヘリコプター1機がクブによって撃墜され、ボスニア人大臣イルファン・リュビヤンキッチと他の乗員・乗客6人が死亡した。[ 37 ]
1999年のコソボ紛争中、戦争初日の夜（3月24日/25日）、プレドラグ・ミルティノヴィッチ少佐が操縦するユーゴスラビア空軍のMiG-29戦闘機が、NATO軍機との交戦に失敗した後、ニシュ空港に接近中に、味方の砲台による誤射で撃墜された。
ユーゴスラビア防空軍は22基の2K12 Kub砲台を保有していた。自走式地上システムは、射撃と移動の戦術を用いて、約400発のAGM-88ミサイルの攻撃を受けながらもレーダー3基の損失にとどまり、高い生存性を示した。比較として、固定式のS-75およびS-125サイトは66～80%程度の損失を被った。[ 38 ]当時の空軍および防空軍司令官スパソイェ・スミリャニッチ将軍によれば、78日間の作戦中、2K12 Kubは70発のミサイルで46回の射撃を行った。[ 39 ]
2018年4月14日、アメリカ、イギリス、フランスの軍は、シリアの標的に向けて103発の空対地ミサイルと巡航ミサイルを発射した。ロシア軍によると、これに対し発射された21発のクブミサイルが飛来した11発のミサイルを破壊したとされる[ 40 ]。しかし、アメリカ国防総省は、連合軍のミサイルは撃墜されていないと主張した[ 41 ] 。
南イエメンはかつて南イエメン防空軍でこれらのシステムを運用していた。その後、統一イエメンは1990年代にこれらのシステムを多数購入し、1999年にイエメン防空軍で運用を開始した。2019年6月6日、フーシ派は米空軍のMQ-9を撃墜することに成功した。CENTCOM当局は、この撃墜はフーシ派が運用する国産のFater-1ミサイル（ソ連の2K12 Kub防空システムを改良したSAMシステム）によるものだと非難した。[ 42 ]
ウクライナは2000年代初頭にクブミサイルシステムを退役させ、より近代的なブークミサイルシステムに注力したが、 2014年のロシア・ウクライナ戦争勃発に伴い、ウクライナのエアロテクニカ社は保管中の89基のクブミサイルの一部を修理し、クブM3/2D規格に近代化を開始した。ウクライナのメディアによると、2021年には2基が稼働していたが、ペンタゴンは2022年のロシア侵攻前に稼働していたのは1基のみだったと推定している。[ 43 ]
2023年3月17日、スロバキア政府は、クブミサイル発射機2基、クブレーダー1基、スペアパーツ、3M9MEミサイル52発、3M9M3Eミサイル148発をウクライナに移管することを承認した。 [ 44 ]
2023年5月10日、チェコ共和国のペトル・パヴェル大統領は、同国が「比較的多数の」ミサイルを搭載した2基の「2K12 Kub」ミサイルシステムをウクライナに送ると発表した。[ 45 ] 2023年8月下旬、ウクライナ軍で使用されているチェコ製の2K12M2 Kub-M2システムの写真がソーシャルメディアに掲載された。[ 43 ]
ウクライナ無人システム部隊（ウクライナ）によると、2026年3月までに、ウクライナのドローン攻撃によるブークミサイル発射機の破壊により、ロシアは「一部の地域」でブーク発射機の損失を補うためにクブミサイル発射機を配備している。[ 46 ]
アルジェリア- 2024年時点で運用中の2K12クヴァドラトの数は不明。[ 47 ]
アンゴラ- 2024年時点で16機の2K12-ML Kvadrat-MLが運用されている。[ 48 ]
アルメニア- 2024年時点での運用数は不明。[ 49 ]
ボスニア・ヘルツェゴビナ- 2024年時点で20位。[ 50 ]
ブルガリア- 2024年時点での運用数は不明。[ 51 ]
チャド− 2024年時点で4位。[ 52 ]
キューバ- 2024年時点での運用数は不明。[ 53 ]
チェコ共和国− 2024年時点で8基の2K12M2 Kub-M2。[ 54 ]
エジプト- 2024年時点で56以上。[ 55 ]
ドイツ- 少なくとも1つの運用システムが東ドイツの備蓄から脅威シミュレーションのために保持されている。[ 56 ]
ハンガリー- 2024年時点で16位。[ 57 ]
インド- 2024年時点で180。[ 58 ]
カザフスタン- 2024年時点での運用数は不明。[ 59 ]
ミャンマー- 2024年時点で運用中の2K12クヴァドラートMの数は不明。[ 60 ]
ポーランド- 2024年時点で20位。[ 61 ]
ルーマニア- 2024年時点で32位。[ 62 ]
セルビア- 2024年現在、セルビア空軍および防空軍で12基の砲台が運用されている。 [ 63 ]
スロバキア- 2024年時点での運用数は不明。[ 64 ]
シリア-アサド政権崩壊以前に運用されていた数は不明。[ 65 ]
タンザニア- 2024年時点での運用数は不明。運用可能性は疑わしい[ 66 ]
トルクメニスタン- 2024年時点での運用数は不明。[ 67 ]
ウクライナ- チェコ共和国から寄贈された2基のバッテリーと、スロバキアから寄贈された2基の発射装置が2023年に配備された。[ 68 ]
ベトナム- 2024年時点での運用数は不明。[ 69 ]
アルツァフ- 2016年に不明な番号で運用されていた。[ 72 ] チェコスロバキア[ 73 ] − 後継国家に引き継がれた。
東ドイツ[ 74 ] −統一ドイツ国家に引き継がれた。
イラク[ 71 ]
北朝鮮[ 71 ]
リビア[ 71 ]
ロシア- 2002年に400人[ 71 ]
ソビエト連邦- 1989年には800人。[ 75 ]後継国家に引き継がれた。
北イエメン[ 76 ] −統一イエメン国家に引き継がれた。
南イエメン[ 76 ] [ 77 ] −統一イエメン国家に引き継がれた。
イエメン[ 71 ]
ユーゴスラビア[ 78 ] − 後継国家に引き継がれた。
