バリエーション
- R-1820-04
- 700 馬力（520kW ）
- R-1820-1
- 575 馬力（429kW ）
- R-1820-4
- 770 馬力（570kW ）
- R-1820-19
- 675 馬力（503kW ）
- R-1820-21
- 690 馬力（510kW ）
- R-1820-22
- 950 馬力（710kW ）
- R-1820-25
- 675 hp (503 kW)、750 hp (560 kW)、775 hp (578 kW)
- R-1820-32
- 1,000 馬力（750kW ）
- XR-1820-32
- 800 馬力（600kW ）
- R-1820-33
- 775 馬力（578kW ）
- R-1820-34
- 940 馬力(700kW )、950 馬力(710kW )
- R-1820-34A
- 1,200 馬力（890kW ）
- R-1820-40/42
- 1,100 馬力(820kW )、1,200 馬力(890kW )
- R-1820-41
- 850 馬力（630kW ）
- R-1820-45
- 800 馬力（600kW ）、930 馬力（690kW ）
- R-1820-49
- 975 馬力（727kW ）
- R-1820-50
- 850 馬力（630kW ）
- R-1820-52
- 1,000 馬力（750kW ）
- R-1820-53
- 930 馬力(690kW )、1,000 馬力(750kW )
- R-1820-56
- 1,200 馬力(890kW )、1,350 馬力(1,010kW )
- R-1820-57
- 1,060馬力（790kW）
- R-1820-60
- 1,200 馬力（890kW ）
- R-1820-62
- 1,350 馬力（1,010kW ）
- R-1820-66
- 1,200馬力(895kW)、1,350馬力(1,007kW)
- R-1820-67/69
- 1,200 馬力（890kW ）、ターボスーパーチャージャー 搭載
- R-1820-72W
- 1,350 馬力(1,010kW )、1,425 馬力(1,063kW )
- R-1820-74W
- 1,500 馬力（1,100kW ）
- R-1820-76A、B、C、D
- 1,425 馬力（1,063kW ）
- R-1820-77
- 1,200 馬力（890kW ）
- R-1820-78
- 700馬力（522kW）、1,100 馬力（820kW ）
- R-1820-80
- 700 馬力(520kW )、1,535 馬力(1,145kW )
- R-1820-82WA
- 1,525 馬力（1,137kW ）
- R-1820-84
- 1,525 馬力（1,137kW ）
- R-1820-86
- 1,425 馬力（1,063kW ）
- R-1820-97
- 1,200 馬力（890kW ）、ターボスーパーチャージャー搭載
- R-1820-103
- 1,425 馬力（1,063kW ）
- SGR-1820-F3
- 710 馬力(530kW )、720 馬力(540kW )
- SGR-1820-F2
- 720 馬力（540kW ）
- R-1820-F53
- 770 馬力（570kW ）
- R-1820-F56
- 790 馬力（590kW ）
- GR-1820-G2
- 1,000 馬力（750kW ）
- R-1820-G3
- 840 馬力（630kW ）
- R-1820-G5
- 950 馬力（710kW ）
- R-1820-G101
- 1,100 馬力（820kW ）
- R-1820-G102
- 775 馬力（578kW ）
- GR-1820-G102A
- 1,100 馬力（820kW ）
- R-1820-G102A
- 1,100 馬力（820kW ）
- R-1820-G102A
- 1,100 馬力（820kW ）
- R-1820-G202A
- 1,200 馬力（890kW ）
- R-1820-G103
- 1,000 馬力（750kW ）
- R-1820-G105
- 1,000 馬力（750kW ）
- R-1820-G205A
- 1,200 馬力（890kW ）
注：ユニット番号の末尾がWで終わるものは、水メタノール緊急出力ブーストシステムを搭載したエンジンのバリエーションを示します。
イスパノ・スイザ 9V
イスパノ・スイザ9VはR-1820のライセンス生産版である。[ 4 ]
- イスパノ・スイザ 9Vr
- 9V減速ギア付き
- イスパノ・スイザ 9Vb
- イスパノ・スイザ 9Vbr
- 減速ギア付きの9Vbのバリエーション[ 4 ]
- イスパノ・スイザ 9Vbrs
- 減速ギアとスーパーチャージャーを備えた9Vbの派生型
- イスパノ・スイザ 9Vbs
- スーパーチャージャー付きの9Vbのバリエーション[ 4 ]
- イスパノ・スイザ 9Vd
- 9Vのバリアント[ 4 ]
- イスパノ・スイザ 9V-10
- 429 kW (575 hp)の固定ピッチプロペラを駆動
- イスパノ・スイザ 9V-11
- -10だが右回転
- イスパノ・スイザ 9V-16
- 480 kW (650 hp)可変ピッチプロペラ駆動、左回転
- イスパノ・スイザ 9V-17
- -16だが右回転

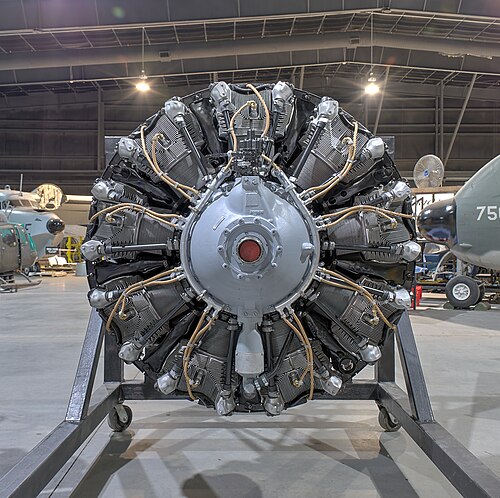

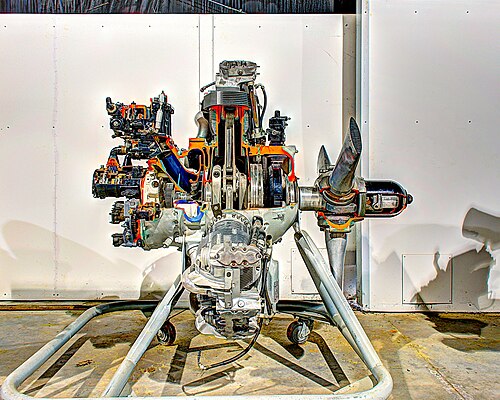

展示されているエンジン
保存状態の良いライトR-1820エンジンは、以下の博物館に展示されています。
仕様（GR-1820-G2）
ジェーンズのデータより。[ 7 ]
一般的な特徴
- タイプ： 9気筒単列スーパーチャージャー付き空冷星型エンジン
- 内径： 6.125 インチ（155.6mm ）
- ストローク： 6.875 インチ（174.6mm ）
- 排気量: 1,823 立方 インチ (29.87 L)
- 長さ： 47.76インチ（1,213mm）
- 直径： 54.25インチ（1,378mm）
- 乾燥重量： 1,184ポンド（537kg）
コンポーネント
- 出力：離陸時2,200rpmで1,000hp（746kW）
- 比出力： 0.55 hp/in³ (20.88 kW/L)
- 圧縮比： 6.45:1
- 燃料消費率： 0.6 lb/(hp・h) (362 g/(kW・h))
- オイル消費量： 0.35～0.39オンス/(hp・h) (13～15グラム/(kW・h))
- 出力重量比： 0.84 hp/lb (1.39 kW/kg)
