パル

PAL ( Phase Alternating Line ) は、アナログテレビのカラー符号化方式です。NTSCとSECAMとともに、3 大アナログカラーテレビ規格の 1 つです。ほとんどの国で、625 ライン、1 秒あたり 50 フィールド (25 フレーム) で放送され、CCIR アナログ放送テレビ方式B 、D、G、H、I 、またはKに関連付けられています。アナログ放送テレビ方式に関する記事では、フレーム レート、画像解像度、およびオーディオ変調についてさらに詳しく説明しています。

PAL ビデオは、輝度(luma、モノクロ画像) と色度(chroma、モノクロ画像に適用される色) が 1 つの信号として一緒に送信されるため、複合ビデオです。この規格の最近の進化形であるPALplus では、既存のセットとの互換性を維持しながら、垂直方向の画像解像度を低下させることなくワイドスクリーン放送のサポートが追加されました。PAL を使用している国のほぼすべてが現在変換中であるか、すでに伝送規格をDVB、ISDB、またはDTMBに変換しています。PAL の名称は、特にコンソール ビデオ ゲームに関して、放送以外の一部のコンテキストで引き続き使用されています。

PALは、ほとんどのヨーロッパ諸国、いくつかのアフリカ諸国、アルゼンチン、ブラジル、パラグアイ、ウルグアイ、およびアジア太平洋地域のほとんど（中東および南アジアを含む）で採用されました。^[1]これらの地域でPALを採用しなかった国は、フランス、^[2]フランス語圏アフリカ、^[2 ]いくつかの旧ソビエト連邦加盟国、^[2] 日本、^[3] 韓国、リベリア、ミャンマー、フィリピン、^[3]および台湾です。^[3]

ホームビデオのリリースやその後のデジタルソース（DVD-Videoなど）の導入により、まったく異なるカラーエンコーディングシステムを使用しているにもかかわらず、デジタル形式を指すのに「PAL」という名前が使用されるようになりました。たとえば、下位互換性があり、従来のPALデバイスで簡単に表示できるように設計された、色がY​​CbCrでエンコードされた576i（576インターレースライン）デジタルビデオは、通常「PAL」（「PAL DVD」など）と呼ばれます。同様に、50 Hz信号を出力するビデオゲームコンソールは、NTSCマシンの60 Hzとは対照的に「PAL」とラベル付けされる場合があります。これらの名称をアナログカラーシステム自体と混同しないでください。

1950 年代に西ヨーロッパ諸国はカラーテレビの導入計画を開始し、NTSC規格にはいくつかの弱点があるという問題に直面しました。その 1 つは、伝送条件が悪い場合に色調が変化するという問題で、ヨーロッパの地理的および天候的特殊性を考慮すると、これが大きな問題となりました。NTSC の欠点を克服するために、代替規格が考案され、PAL 規格と SECAM 規格が開発されました。その目標は、ヨーロッパの画像周波数 50 フィールド/秒 (50 ヘルツ) のカラーテレビ規格を提供し、NTSC の問題を解消する方法を見つけることでした。

PALは、西ドイツのハノーバーにあるテレフンケン社のウォルター・ブルッフが、ゲルハルト・マーラー [de]の重要な助言を得て開発しました。^[4]このフォーマットは、1962年12月にテレフンケン社によって特許が取得され、ブルッフを発明者として挙げ、^{[5] [6]} 1963年1月3日に欧州放送連合(EBU)のメンバーに公開されました。 ^[6]このシステムが「ブルッフ」ではなく「PAL」と名付けられた理由を尋ねられたとき、発明者は「ブルッフシステム」はおそらくあまり売れなかっただろうと答えました（「ブルッフ」はドイツ語で「破損」を意味します^[7]）。

最初の放送は1967年7月にイギリスで始まり、続いて8月25日にベルリンIFAで西ドイツでも放送された。 ^{[6] [8]}最初にこの放送規格を使用したBBCチャンネルはBBC2で、1964年に「625ライン」を導入した最初のイギリスのテレビサービスであった。オランダとスイスでは1968年までにPAL放送が開始され、翌年にはオーストリアがそれに続いた。 ^[6]

テレフンケンPALカラー708T ^[9]は最初のPAL商用テレビでした。その後、ロエベ・カラーテレビS920とF900が続きました。^[10]

テレフンケンは後にフランスの電子機器メーカー、トムソンに買収された。トムソンは、アンリ・ド・フランスがヨーロッパ初のカラーテレビ規格であるSECAMを開発したコンパニー・ジェネラル・ド・テレビジョンも買収した。現在テクニカラーSAと呼ばれるトムソンはRCAブランドも所有し、他社にライセンス供与している。同ブランドの創始者であるラジオ・コーポレーション・オブ・アメリカは、トムソンが関与する前にNTSCカラーテレビ規格を作成した。

ソビエト連邦はPALとSECAMの概念を組み合わせたTRIPALとNIIRと呼ばれる2つのシステムをさらに開発したが、これらはテスト以上の成果は得られなかった。^[6]

1993年、^[11]既存のテレビ受信機との互換性を保ちながら、16:9の アスペクト比の放送を可能にすることでフォーマットを改善し強化することを目指したPALの進化形^[12]が導入されました。PALplusと名付けられたこの方式は、 ITU勧告BT.1197-1で定義されました。ドイツのドルトムント大学で、ドイツの地上波放送局、ヨーロッパと日本のメーカーの協力を得て開発されました。採用はヨーロッパ諸国に限定されていました。

デジタル放送や信号源（DVD 、ゲーム機など）の導入により、PALという用語は、NTSCで一般的に使用される525ライン/60 Hzシステムと区別するために、 625ライン/50 Hzテレビシステム全般を指すのに不正確に使用されるようになりました。たとえば、DVDは、技術的にはディスクがPALまたはNTSCでエンコードされた信号を伝送していないにもかかわらず、PALまたはNTSC （ラインカウントとフレームレートを参照） ^{[13]とラベル付けされています。これらのデバイスは、アナログ出力（例：}コンポジットビデオ出力）を備えており、互換性を確保するためにデジタル信号（576iまたは480i）をアナログ標準に変換します。CCIR 625/50とEIA 525/60は、これらの（ラインカウントとフィールドレート）標準の正式名称です。一方、PALとNTSCは、信号内の色情報をエンコードする方法です。

このセクションの「PAL-D」、「PAL-N」、「PAL-H」、および「PAL-K」の指定はPALデコード方式を表しており、同様の名前の放送システムとは無関係です。 ^[6]

テレフンケンのライセンスは、位相誤差を減らすために交互のサブキャリア位相に依存するあらゆるデコード方式を対象としており、「遅延」を意味する「PAL-D」や「新しい」または「クロミナンスロック」を意味する「 PAL-N 」と説明されている。^[6]

これにより、奇数ライン/偶数ラインの位相誤差を人間の目で平均化するという非常に基本的な PAL デコーダが排除され、1970 年代初頭には日本のテレビ製造業者がテレフンケンへの使用料の支払いを避けるために基本的なデコード システムを開発しました。これらのバリエーションは「 PAL-S」（「シンプル」または「Volks-PAL」の略）として知られ、 ^[14]遅延線なしで動作し、「ハノーバー バー」効果に悩まされていました。このソリューションの例は、Kuba Porta Color CK211Pセットです。^[6]別のソリューションは、1Hアナログ遅延線を使用して、奇数ラインまたは偶数ラインのみのデコードを可能にすることでした。たとえば、奇数ラインの色差はデコーダに直接切り替えられ、遅延線にも保存されます。次に、偶数ラインでは、保存された奇数ラインが再度デコードされます。この方式（「ゲートNTSC」として知られる）は、ソニーが1970年代のトリニトロンセット（KV-1300UBからKV-1330UB）に採用し、「PAL-H」と「PAL-K」（複数のラインを平均化）の2つのバージョンがありました。^{[6] [14]この方式はPALをNTSCとして扱いましたが、NTSCに固有の色相エラーやその他の問題があり、手動の}色相コントロールを追加する必要がありました。

ほとんどの PAL システムは、 Y'UVカラー スペースのバリエーションを使用してカラー情報をエンコードします。は、3 つの RGB カラー チャネルが 2 つにミックスダウンされたモノクロの輝度信号で構成されます。 ${\displaystyle Y'}$${\displaystyle U}$${\displaystyle V}$

NTSC と同様に、PAL は、輝度ビデオ信号に追加されたクロミナンス情報を運ぶ直交振幅変調 サブキャリアを使用して、複合ビデオベースバンド信号を形成します。このサブキャリアの周波数は、PAL 4.43 では 4.43361875  MHzで、NTSC 3.58 では 3.579545 MHz です。一方、SECAM システムでは、2 ライン交互カラー サブキャリア 4.25000 MHz と 4.40625 MHz で周波数変調方式を使用します。

「位相交番ライン」という名前は、ビデオ信号の色情報の一部の位相が各ラインで反転される方法を表しています。これにより、垂直フレームの色解像度を犠牲にして、信号の送信時に位相エラーがキャンセルされ、自動的に修正されます。NTSC と比較して色位相が反転しているラインは、多くの場合 PAL または位相交番ラインと呼ばれ、これは頭字語の拡張の 1 つを正当化します。一方、他のラインは NTSC ラインと呼ばれます。初期の PAL 受信機は、そのキャンセルを人間の目に頼っていました。しかし、これにより、位相エラーが大きい場合にハノーバー バーと呼ばれる櫛のような効果が発生しました。そのため、ほとんどの受信機は現在、クロミナンスアナログ遅延ラインを使用しています。これは、受信した色情報をディスプレイの各ラインに格納します。前のラインと現在のラインの色情報の平均を使用して、ブラウン管を駆動します。その結果、位相エラーによって彩度の変化が発生しますが、これは NTSC の同等の色相の変化よりも問題が少なくなります。小さな欠点としては、垂直方向のカラー解像度が NTSC システムよりも劣っていることですが、人間の目のカラー解像度も輝度解像度よりはるかに低いため、この影響は目に見えません。いずれにしても、NTSC、PAL、SECAM はすべて、輝度信号に比べてクロミナンス帯域幅 (水平方向のカラー詳細) が大幅に減少しています。

カラー キャリアの周波数 4.43361875 MHz は、ラインあたり 283.75 カラー クロック サイクルに干渉を避けるための 25 Hz のオフセットを加えたものです。ライン周波数 (1 秒あたりのライン数) は 15625 Hz (625 ライン × 50 Hz ÷ 2) なので、カラーキャリア周波数は次のように計算されます: 4.43361875 MHz = 283.75 × 15625 Hz + 25 Hz。

周波数 50 Hz は、動きの錯覚を作り出すことができるモニターのオプションのリフレッシュ周波数であり、625 ラインは PAL システムがサポートする垂直ラインまたは解像度を意味します。

色差信号を再現するには、カラー デコーダで元のカラーキャリアが必要です。キャリアはビデオ情報とともに送信されないため、受信機でローカルに生成する必要があります。このローカルに生成された信号の位相を送信情報と一致させるために、ライン同期パルスの直後、画像情報の前、いわゆるバックポーチの間に、カラー サブキャリアの 10 サイクルバーストがビデオ信号に追加されます。このカラー バーストは、実際には元のカラー サブキャリアと位相が一致しているわけではなく、奇数ラインでは 45 度進み、偶数ラインでは 45 度遅れます。このスイング バーストにより、カラー デコーダ回路は、すべてのラインを反転するベクトルの位相を区別できます。 ${\displaystyle RY'}$

PAL-B/G の場合、信号には次の特性があります。

（総水平同期時間12.05μs）

0.9μs後2.25 ± 0.23 μs カラーバースト10 ± 1サイクルが送信されます。ほとんどの立ち上がり/立ち下がり時間は250 ± 50ns の範囲。振幅は白レベルで100％、黒レベルで30％、同期レベルで0％です。^[15]

CVBSの電気振幅はVpp1.0  V、インピーダンスは75 Ωである。^[17]

垂直タイミングは次のとおりです。

（総垂直同期時間1.6ms）

PAL はインターレースなので、2 つのフィールドが合計されて完全な画像フレームが作成されます。

PAL測色法は、ITUのREC-BT.470で定義され、CIE 1931のx,y座標に基づいています。^[19]

想定されるディスプレイガンマは2.8と定義されています。^[19] PAL -Mシステムは、NTSCと同様の色原色とガンマ値を使用します。^[20]色はYUV色空間を使用してエンコードされます。

輝度（）は、赤、緑、青（）ガンマ補正済み（）原色信号から得られる：^[16]${\displaystyle E'{\scriptstyle {\text{Y}}}}$${\displaystyle E'{\scriptstyle {\text{R}}},E'{\scriptstyle {\text{G}}},E'{\scriptstyle {\text{B}}}}$${\displaystyle E'}$

• ${\displaystyle E'{\scriptstyle {\text{Y}}}=0.299E'{\scriptstyle {\text{R}}}+0.587E'{\scriptstyle {\text{G}}}+0.114E'{\scriptstyle {\text{B}}}$

${\displaystyle E'{\scriptstyle {\text{U}}}}$色度を送信するために使用されます。それぞれの標準的な帯域幅は 1.3 MHz です。 ${\displaystyle E'{\scriptstyle {\text{V}}}}$

• ${\displaystyle E'{\scriptstyle {\text{U}}}=0.492(E'{\scriptstyle {\text{B}}}-E'{\scriptstyle {\text{Y}}})}$
• ${\displaystyle E'{\scriptstyle {\text{V}}}=0.877(E'{\scriptstyle {\text{R}}}-E'{\scriptstyle {\text{Y}}})}$

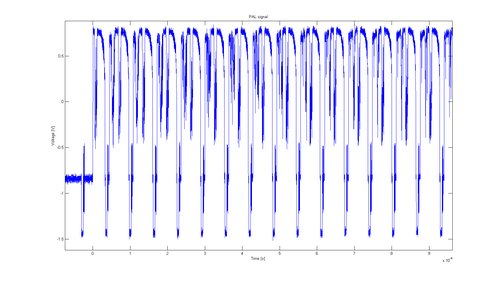

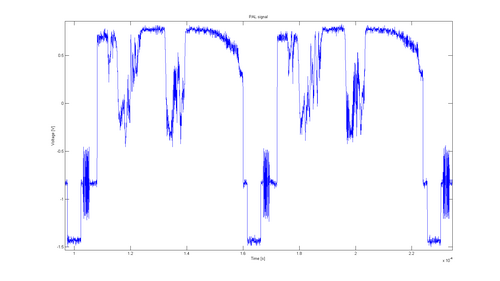

複合PAL信号タイミング^[16]ここで。 ${\displaystyle =E'{\scriptstyle {\text{Y}}}+E'{\scriptstyle {\text{U}}}\sin(\omega t)+E'{\scriptstyle {\text{V}}}\cos(\omega t)+}$${\displaystyle \omega =2\pi F_{SC}}$

PAL-B/D/G/H/I/N の場合、 サブキャリア周波数は 4.43361875 MHz (±5 Hz) です。${\displaystyle F_{SC}}$

PAL カラー システムは通常、フレームあたり 625 ライン (576 ラインが可視で、残りは同期データやキャプションなどの他の情報に使用) と1 秒あたり50 インターレースフィールドのリフレッシュ レート(1 秒あたり 25 フレームと互換性あり) を持つビデオ フォーマットで使用されます。このようなシステムには、B、G、H、I、およびNがあります(各フォーマットの技術的な詳細については、テレビ放送システムを参照してください)。

これにより、ビデオの相互運用性が確保されます。ただし、これらの規格の一部（B/G/H、I、D/K）は異なる音声キャリア（それぞれ5.5 MHz、6.0 MHz、6.5 MHz）を使用しているため、無線またはケーブルで放送された信号を視聴する際に、音声のないビデオ画像が表示される場合があります。以前はシステムDとKでSECAMを使用していた東ヨーロッパの一部の国は、ビデオシステムの他の側面は同じままPALに切り替えたため、異なる音声キャリアが発生しました。代わりに、他のヨーロッパ諸国はSECAM-D/KからPAL-B/Gに完全に変更しました。^[21]

PAL-N システムには異なるサウンド キャリアと異なるカラー サブキャリアがあり、互換性のない PAL システムでデコードすると、サウンドのない白黒画像が生成されます。

PAL-M システムでは、サウンド キャリアとカラー サブキャリアが異なり、625 ラインまたは 50 フレーム/秒は使用されません。このため、ヨーロッパの信号を表示すると、ビデオもオーディオもまったく表示されなくなります。

BBC は、戦前 (1985 年まで放送されていた) の405 ラインモノクロームシステム ( CCIR システム A ) を PAL を含む 3 つのカラー標準すべてでテストした後、405 を放棄して 625/システム Iのみでカラーを伝送するという決定を下しました。

多くの国ではアナログ送信が停止されているため、ビデオレコーダーなどの RF 信号を出力するデバイスを使用する場合を除いて、以下は適用されなくなりました。

PAL を使用している、または使用していた国の大半は、1 秒あたり 625 ライン、50 フィールドのテレビ規格を採用しています。違いは、オーディオ キャリア周波数とチャネル帯域幅にあります。バリエーションは次のとおりです。

• 規格B / Gは、西ヨーロッパ、旧ユーゴスラビア、南アジア、オーストラリア、ニュージーランドのほとんどで使用されています。

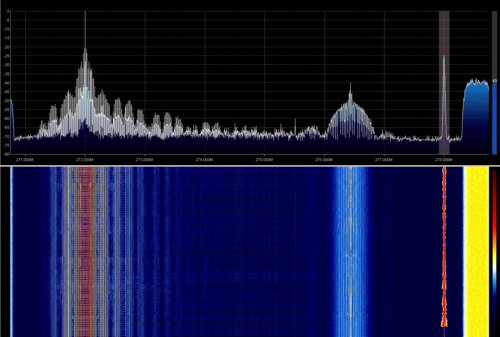

• 英国、アイルランド、香港、南アフリカ、マカオのスタンダードI
• 中央および東ヨーロッパのほとんどの国と中国本土では、 D / K規格（通常は SECAM も含む）が採用されています。

システム B と G は類似しています。システム B は 7 MHz のチャネル帯域幅を指定し、システム G は 8 MHz のチャネル帯域幅を指定します。オーストラリアと中国は、それぞれ VHF と UHF チャネルにシステム B と D を使用しました。同様に、システム D と K は、使用するバンドを除いて類似しています。システム D は VHF でのみ使用され、システム K は UHF でのみ使用されます。システム I は両方のバンドで使用されますが、英国では UHF でのみ使用されています。

PAL-L ( CCIR システム L放送システムによる位相交互ライン) 規格は、PAL-B/G/H (625 ライン、50 Hz フィールド レート、15.625 kHz ライン レート) と同じビデオ システムを使用しますが、ビデオ帯域幅が 5.5 MHz ではなく 6 MHz と広く、オーディオ サブキャリアが 6.5 MHz に移動されています。PAL-L では、システム L のチャネル間隔との互換性を維持するために、8 MHz のチャネル間隔が使用されます。

PAL-N規格はアルゼンチンで決議第100 ME/76号^[22]を通じて作成され、国家色規格の研究委員会の設置を決定した。委員会はパラグアイとウルグアイも使用していたCCIRシステムNに基づくPALの使用を推奨した。これはPAL-B/G、D/K、H、Iの625ライン/50フィールド/秒の波形を採用しているが、NTSC (910/4*H) に類似した3.582056 MHz (917/4*H) の色副搬送波周波数の6 MHzチャネルを使用している。^[19]スタジオ制作レベルでは、標準的なPALカメラと機器が使用され、ビデオ信号は放送用にPAL-Nにトランスコードされた。^{[23]これにより、}水平解像度が多少犠牲になるものの、625ライン、50フレーム/秒のビデオを6 MHzチャネルで放送できる。

ブラジルでは、PAL は 525 ライン、60 フィールド/秒のCCIR システム Mと組み合わせて使用​​され、(ほぼ) NTSC 色副搬送波周波数を使用します。PAL-M の正確な色副搬送波周波数は 3.575611 MHz、つまりシステム M の水平走査周波数の 227.25 倍です。システム M を使用する他のほぼすべての国では NTSC が使用されています。

PAL カラー システム (ベースバンドまたは任意の RF システム、PAL-M とは異なり通常の 4.43 MHz サブキャリアを使用) は、NTSC のような525 ラインの画像にも適用でき、よく「PAL 60」(「PAL 60/525」、「Quasi-PAL」、または「Pseudo PAL」と呼ばれる) と呼ばれます。ただし、PAL-M (放送規格) は「PAL 60」(ビデオ再生システム、以下を参照) と混同しないでください。

1990 年代以降に製造された PAL テレビ受信機は、通常、一部の PAL-M および PAL-N を除くすべての PAL バリアントをデコードできます。このような受信機の多くは、東ヨーロッパおよび中東の SECAM も受信できますが、フランス市場向けに製造されていない限り、フランスで放送される SECAM (フランスは準固有のポジティブ ビデオ変調システム L を使用していたため) はまれにしか受信できません。プレーン (非放送) CVBSまたはS ビデオSECAM 信号は正しく表示されます。また、多くの受信機は、 VCR やゲーム コンソールなどのベースバンドNTSC-M、および PAL 標準オーディオ サブキャリア (つまり、変調器から) を使用した RF 変調 NTSC も受け入れることができますが、通常は放送 NTSC は受け入れません (4.5 MHz のオーディオ サブキャリアがサポートされていないため)。多くのセットは、4.43 MHz の色サブキャリアを使用した NTSC もサポートしています (次のセクションの PAL 60 を参照)。

PAL-N または PAL-B/G、D/K、H、または I 放送から録画されたVHSテープは、テープ上のダウンコンバートされたサブキャリアが同じであるため、区別がつきません。ヨーロッパのテレビから録画された (またはリリースされた) VHS は、アルゼンチン、パラグアイ、ウルグアイのどの PAL-N VCR および PAL-N テレビでもカラーで再生できます。同様に、アルゼンチン、パラグアイ、ウルグアイで PAL-N テレビ放送から録画されたテープは、PAL を使用するヨーロッパ諸国 (およびオーストラリア/ニュージーランドなど) の誰にでも送信でき、カラーで表示されます。これは、ソ連が 1985 年に PAL 互換性を義務付けたため、ロシアやその他の SECAM 諸国でも正常に再生されます。これは、ビデオ コレクターにとって非常に便利であることが証明されています。

アルゼンチン、パラグアイ、ウルグアイの人々は、通常、PAL-N に加えて NTSC-M も表示できるテレビを所有しています。DirecTVは、北米、中米、南米向けに NTSC-M でも放送しているので便利です。アルゼンチン、パラグアイ、ウルグアイで販売されているほとんどのDVDプレーヤーは PAL ディスクも再生できますが、これは通常、ヨーロッパ版 (色副搬送波周波数 4.433618 MHz) で出力されるため、PAL-N (ほとんどの場合は NTSC-M も) のみで動作するテレビを所有している人は、PAL DVD インポートを白黒で視聴する必要があります (テレビが RGB SCART をサポートしていない場合)。これは、テレビの色副搬送波周波数が PAL-N 版の 3.582056 MHz であるためです。

VHS または DVD プレーヤーが PAL (PAL-N ではない) で動作し、テレビ セットが PAL-N (PAL ではない) で動作する場合、次の 2 つのオプションがあります。

• 画像は白黒で表示され、
• 色を確認するために安価なトランスコーダ（PAL→PAL-N）を購入することができます。

一部の DVD プレーヤー (通常、あまり知られていないブランド) には内部トランスコーダが含まれ、信号を NTSC-M で出力できますが、 625/50 PAL DVD から NTSC-M 525/60 出力形式への標準変換により、ビデオ品質が多少低下します。アルゼンチン、パラグアイ、ウルグアイで販売されている DVD プレーヤーの中には、NTSC-M、PAL、または PAL-N の信号出力が可能なものもあります。その場合、PAL ディスク (ヨーロッパから輸入) は、フィールド/ライン変換がないため、PAL-N テレビで再生でき、品質は一般に優れています。

特殊な VHS ビデオ レコーダーの中には、標準の PAL (625/50 Hz) カラー テレビやマルチ システム テレビ セットを使用して PAL-N 録画を楽しむことができる柔軟性を備えたものもあります。Panasonic NV-W1E (米国では AG-W1)、AG-W2、AG-W3、NV-J700AM、Aiwa HV-M110S、HV-M1U、Samsung SV-4000W、SV-7000W などのビデオ レコーダーには、デジタル TV システム変換回路が搭載されています。

ヨーロッパで販売されている1990 年代以降のビデオカセット レコーダーの多くは、NTSC テープを再生できます。このモードで動作している場合、ほとんどのビデオカセット レコーダーは、真の (625/50) PAL 信号を出力せず、元の NTSC ライン標準 (525/60) と PAL 4.43 MHz (NTSC および南米の PAL バリアントの 3.58 ではなく、ライン間の色差信号の PAL 固有の位相交替) に変換された色で構成されるハイブリッドを出力します。これは「PAL 60」 ( 「準 PAL」または「疑似 PAL」とも呼ばれます) と呼ばれ、「60」は 60 Hz (525/30) を表し、50 Hz (625/25) を表します。

一部のビデオゲームコンソールもこのモードで信号を出力する。ドリームキャストはPAL 60の先駆者であり、そのほとんどのゲームはNTSCのようにフルスピードでボーダーレスにプレイできる。XboxとゲームキューブもPlayStation 2とは異なりPAL 60をサポートしている。^[24] PlayStation 2は実際には真のPAL 60モードを提供していなかった。多くのPlayStation 2ゲームはオプションとして「PAL 60」モードを提供していたが、コンソールは実際には60Hz動作中にNTSC信号を生成する。

最近のテレビのほとんどは「PAL 60」信号を正しく表示できますが、一部のテレビでは白黒でしか表示できなかったり、画像の下部がちらついたり、折り重なったり、画像が回転したりします (ただし、古いテレビの多くは、V-Hold ノブと V-Height ノブがあれば、それらのノブを調整することで画像を正しく表示できます)。一部の TV チューナー カードまたはビデオ キャプチャ カードはこのモードをサポートします (ただし、ソフトウェア/ドライバーの変更が必要になる場合があり、メーカーの仕様が不明瞭な場合があります)。

一部のDVDプレーヤーでは、NTSCディスクに対してPALとNTSCの出力を選択できる。^[25]

PAL の可視ラインは通常 576 本であるのに対し、 NTSCは 480 本であるため、PAL の解像度は 20% 高く、実際、拡張精細度規格 (852x480) よりも高い解像度を持っています。PAL および NTSC のほとんどの TV 出力はインターレース フレームを使用しており、偶数ラインは 1 つのフィールドで更新され、奇数ラインは次のフィールドで更新されます。インターレース フレームでは、フレーム レートを半分にして動きを滑らかにすることができます。NTSCは60iまたは30pのフレーム レートで使用されるのに対し、PAL は通常50iまたは25p を使用します。どちらも、滑らかな動きの錯覚を与えるのに十分なフレーム レートを使用しています。これは、多くの例外はあるものの、 一般に NTSC はユーティリティ周波数が 60 Hz の国で使用され、PAL は 50 Hz の国で使用されるという事実によるものです。

PAL と NTSC はどちらも、1 秒あたり 24 フレームを使用するフィルムよりも高いフレーム レートを持っています。PAL のフレーム レートはフィルムに近いため、ほとんどのフィルムは PAL システムで再生するために 4% 高速化され、フィルムの実行時間が短縮され、調整しないとオーディオ トラックのピッチがわずかに上がります。NTSC のフィルム変換では、代わりに3:2 プルダウンを使用して、フィルムの 24 フレームを 60 のインターレース フィールドに分散します。これにより、フィルムの実行時間が維持され、元のオーディオが保持されますが、高速モーション中にインターレース アーティファクトが悪化する可能性があります。

NTSC 受信機には、手動で色補正を行うための色合いコントロールがあります。これが正しく調整されていないと、色に不具合が生じる可能性があります。PAL 規格では、位相反転によって色相エラーが自動的にキャンセルされるため、色合いコントロールは不要ですが、彩度コントロールの方が便利です。PAL システムの色相位相エラーは、1H 遅延ラインを使用してキャンセルされ、彩度が低くなります。これは、NTSC 色相エラーよりも目に見えにくくなります。

ただし、デコーダー回路の位置がずれていたり、初期設計の簡略化されたデコーダーを使用したりすると (通常はロイヤリティ制限を克服するため)、色情報の交替 (ハノーバー バー)によって、PAL システムでも極端な位相エラーが発生し、画像に画像グレインが生じる可能性があります。この影響は通常、伝送経路が劣悪な場合 (通常は市街地や地形が不利な場合) に発生します。VHF 信号の方が堅牢な傾向があるため、この影響は VHF 信号よりも UHF 信号で顕著になります。ほとんどの場合、このような極端な位相シフトは発生しません。

PAL と NTSC では色空間がわずかに異なりますが、ここではカラーデコーダーの違いは無視されます。

映画やテレビ放送以外では、ビデオゲームの文脈で使用される場合の2つの形式の違いは非常に劇的です。比較すると、NTSC標準は60フィールド/ 30フレーム/秒であるのに対し、PALは50フィールド/ 25フレーム/秒です。タイミングの問題や実行不可能なコード変更を回避するために、ゲームの速度は約16.7％低下しました。これにより、PAL地域に移植されたゲームは、特にPAL標準に最適化されていない場合、NTSCの対応するゲームと比較して速度とフレームレートが劣ることで歴史的に知られています。日本/米国（NTSC）開発者によって30フレーム/秒でレンダリングおよびエンコードされたフルモーションビデオは、多くの場合、 3：2プルダウンによって25フレーム/秒にダウンサンプリングされるか、PALリリース用に50フレーム/秒のビデオと見なされ、モーションジャダーが発生します。これに加えて、PAL の増加した解像度は変換時にまったく利用されないことが多く、画面の上部と下部に境界線がある疑似レターボックス効果が作成され、14:9 レターボックスに似ています。これにより、境界線によってアスペクト比が不正確になり、グラフィックスが少し押しつぶされたように見えます。この方法は、以前の世代、特に当時は 2D グラフィックスが標準であった8 ビットおよび16 ビットのゲーム時代には一般的でした。セガジェネシス (メガドライブ)のオリジナルのソニックザヘッジホッグなど、スピードを重視した多くのゲームのゲームプレイは、PAL 化によって苦しみました。

第 6 世代のビデオ ゲームから、ゲーム コンソールは PAL 地域に移植されたゲームで真の 60 Hz モードを提供し始めました。ドリームキャストは真の「PAL 60」モードを提供した最初のもので、PAL 地域のシステム用に作成されたゲームは、速度とフレーム レートの点で NTSC の対応するゲームと比較して大きな違いはありませんでした。XboxとGameCubeも、その地域向けに作成されたゲームで「PAL 60」モードを採用していました。唯一の例外は PlayStation 2 で、PAL地域に移植されたゲームは多くの場合 (常にではありませんが) 50 Hz モードで実行されます。PlayStation 2 の 60 Hz モードをサポートする PAL 地域のゲームでは、RGBまたはコンポーネント接続が使用されない限り、NTSC 機能を備えたディスプレイも必要でした。これらの接続では、NTSC または PAL のカラー エンコーディングを必要とせずにカラー出力が可能だったためです。そうでない場合、ゲームは PAL のみのディスプレイでモノクロで表示されます。

PAL 地域のビデオ ゲームで通常発生する問題は、ブラジルで使用されている PAL-M 規格では必ずしも発生しません。これは、ブラジルのビデオ システムが NTSC と同じ可視ライン数とリフレッシュ レートを使用しているためです。ただし、カラー エンコーディング周波数は PAL に基づいて若干異なり、CCIR System M放送テレビ システムでの使用に合わせて変更されています。

SECAMの特許は PAL の特許より数年 (1956 年対 1962 年) 前に遡ります。その考案者である Henri de France は、NTSC の色相の問題に対する解決策を求めて、両方のヨーロッパのシステムの基礎となるアイデアを考案しました。

1. 連続する2本のテレビライン上の色情報は非常に似ており、垂直解像度を半分にしても視覚品質に重大な影響は及ばない。
2. 1本のテレビ回線ではなく2本のテレビ回線で情報を拡散することで、より堅牢なカラー伝送を実現できます。
3. 2 つのテレビ ラインからの情報は、遅延ラインを使用して再結合できます。

SECAM は、各 TV ラインで U および V コンポーネントの 1 つだけを交互に送信し、もう 1 つを遅延ラインから取得することで、これらの原理を適用します。QAM は必要なく、代わりにサブキャリアの周波数変調を使用して堅牢性を高めます (U および V の連続送信は、ずっと後になってヨーロッパの最後の「アナログ」ビデオ システムである MAC 標準で再利用されました)。

SECAM には色相エラーと彩度エラーの両方がありません。カラーバーストとクロミナンス信号間の位相シフトの影響を受けないため、テープ速度の変動によって他のシステムに問題が発生する可能性のある初期のカラービデオ録画の試みで使用されることがありました。受信機では、水晶振動子 (当時は高価な部品でした) は不要で、一般に精度の低い遅延線と部品で済みました。

SECAM 伝送は、NTSC や PAL よりも長距離で堅牢です。ただし、FM の性質上、画像のモノクロ部分でも振幅は減少しますが、カラー信号は存在し続け、クロスカラーが強くなります。

スタジオ作業における重大な欠点の 1 つは、周波数変調を使用しているため、2 つの SECAM 信号を追加しても有効な色情報が得られないことです。適切なミキシングを行うには、FM を復調して AM として処理し、最後に FM として再変調する必要がありましたが、その代償として複雑さが増し、信号が劣化しました。後年、コンポーネントやデジタル機器が広く使用されるようになったため、この問題はなくなりました。

PALは遅延線なしでも動作可能（PAL-S）だが、この構成は「貧乏人のPAL」とも呼ばれ、画質の点でSECAMに匹敵できなかった。SECAMと同等のレベルで競合するには、上記で概説した主要なアイデアを活用する必要があり、その結果PALはSECAMにライセンス料を支払わなければならなかった。長年にわたり、これはSECAM特許によって集められた推定5億フラン（研究に投資された最初の1億フラン）に大きく貢献した。^[26]

したがって、PAL は、信号構造が NTSC に近いものの、デコードは SECAM から多くを借用したハイブリッド システムと考えることができます。

当初は、フランスの 819 ライン フォーマット (システム E) でカラーを使用する仕様がありました。しかし、「SECAM E」は開発段階にしか存在していませんでした。実際の導入では 625 ライン フォーマットが使用されました。これにより、ヨーロッパでは PAL と SECAM 間の交換と変換が容易になりました。共通のデコード手順とコンポーネントのおかげで、ますます多くの受信機と VCR が両方の規格に準拠するようになったため、変換はほとんど必要ありませんでした。SCART プラグが標準になると、 RGB を入力として受け取ることができるようになり、カラー コーディング フォーマットの特殊性をすべて効果的に回避できるようになりました。

家庭用 VCR に関しては、すべてのビデオ規格で「カラー アンダー」形式と呼ばれるものが使用されています。カラーはビデオ スペクトルの高周波から抽出され、テープから得られるスペクトルの低域に移動されます。次に、Luma はカラー周波数範囲を超える残りの部分を使用します。これは通常、PAL (および NTSC) のヘテロダイン方式で行われます。ただし、SECAM のカラーの FM 特性により、より安価なトリックが可能になります。サブキャリア周波数を 4 で割る (および再生時に乗算する) 方法です。これがフランスで SECAM VHS 録画の標準になりました。他のほとんどの国では、PAL または NTSC と同じヘテロダイン方式が使用され続け、これは MESECAM 録画として知られています (PAL と SECAM の両方の放送を使用する一部の中東諸国にとってより便利だったため)。

カラー管理のもう 1 つの違いは、テープ上の連続トラックの近接性に関係しており、これが PAL でのクロマ クロストークの原因となります。この問題を克服するために、1 つのラインから次のラインへの 90° クロマ位相シフトの周期シーケンスが使用されます。これは SECAM では必要ありません。FM で十分な保護が提供されるためです。

初期の（アナログ）ビデオディスクに関しては、確立されたレーザーディスク規格はNTSCとPALのみをサポートしていました。しかし、異なる光ディスクフォーマットであるトムソン透過型光ディスクが市場に短期間登場しました。ある時点で、修正されたSECAM信号（3.6MHzの単一のFMサブキャリア^[27]）を使用しました。メディアの柔軟で透過性のある素材により、ディスクを裏返さずに両面に直接アクセスすることができ、このコンセプトは約15年後に多層DVDで再登場しました。

以下は、PAL システムを使用していた、または使用していた国と地域のリストです。これらの国と地域の多くは、PAL をDVB-T (ほとんどの国)、DVB-T2 (ほとんどの国)、DTMB (中国、香港、マカオ)、またはISDB-Tb (スリランカ、モルディブ、ボツワナ、ブラジル、アルゼンチン、パラグアイ、ウルグアイ) に変換済みまたは変換中です。

1998年のPALユーザーのレガシーリストは、勧告ITU-R BT.470-6 - 従来のテレビシステムの付録1から付録1に掲載されています。^[28]

•  アフガニスタン（SECAMを使用）^[29]
•  アルジェリア
•  アンゴラ^[29]
•  アルメニア
•  バーレーン（DVB-T導入評価）^[29]
•  バングラデシュ^[29]
•  ブータン^[29]
•  ボスニア・ヘルツェゴビナ^[29]
•  ボツワナ^[29]
•  イギリス領インド洋地域^[29]
•  カメルーン^[29]
•  カーボベルデ^[29]
•  クリスマス島
•  コモロ
•  クック諸島（ニュージーランドを参照）
•  ジブチ^[29]
•  エジプト（1990～1992年にSECAMから移行）^[29]
•  赤道ギニア^[29]
•  エリトリア^[29]
•  エスワティニ^[29]
•  エチオピア^[29]
•  フォークランド諸島（UHFのみ）^[29]
•  フィジー
•  ガンビア^[29]
•  ギニアビサウ^[29]
•  イラク^[29]（評価におけるDVB-T導入）
•  ヨルダン^[30]（評価におけるDVB-T導入）
•  キリバス^[29]
•  クウェート^[29]
•  ラオス（かつてPAL-Mで実験された）^[29]
•  レバノン（レバノンのチャンネルではPALを使用）
•  レソト^[29]
•  リベリア^[29]
•  リビア
•  マラウイ^[29]
•  モルディブ^[29]
•  モーリシャス
•  モルドバ
•  モンゴル
•  モザンビーク^[29]
•  ナウル^[29]
•    ネパール^[29]
•  ナイジェリア
•  ニウエ^[29]
•  ノーフォーク島（オーストラリア参照）
•  北朝鮮（1990年代までSECAMを使用）^[29]
•  オマーン（DVB-T導入評価）^[29]
•  パキスタン^[29]
•  パレスチナ（評価におけるDVB-T導入）
•  パプアニューギニア^[29]
•  セントヘレナ・アセンションおよびトリスタンダクーニャ（BFBS が運営する 2 つの PAL-I アナログ TV サービス）
•  サモア^[29]
•  サントメ・プリンシペ
•  セイシェル^[29]
•  シエラレオネ^[29]
•  ソロモン諸島
•  ソマリア^[29]
•  南アフリカ（DVB-Tでの同時放送）
•  南スーダン
•  スリランカ^[29]
•  スーダン^[29]
•  シリア（SECAMと共に）^[29]
•  東ティモール
•  トンガ^[29]（DVB-Tでの同時放送）
•  七面鳥
•  ツバル^[29]
•  ウガンダ^[29]
•  バヌアツ^[29]
•  イエメン^[29]（評価におけるDVB-T導入）
•  ジンバブエ^[29]

•  ブラジル（ISDB-Tbでの同時放送は2007年12月2日より開始。PAL放送は廃止の最終段階にあり、完全停止は2025年の予定。）

•  アルゼンチン（ISDB-Tbでの同時放送は2008年8月28日に開始。PAL放送は廃止の最終段階にあり、完全停止は2025年の予定。）
•  パラグアイ（ISDB-Tbでの同時放送）
•  ウルグアイ（ISDB-Tbでの同時放送）

以下の国と地域では、地上波放送に PAL を使用しておらず、PAL からDVB-T / T2、DTMB、またはISDB-Tへの移行が進行中です。
