CCIR システム H

CCIRシステムHは、ベルギー、ボスニア・ヘルツェゴビナ、クロアチア、マルタ、スロベニア、リベリアでUHF帯域で使用されているアナログ放送テレビシステムであり、 VHFのシステムBとペアになっています。 ^{[1] [2]これは}PALカラーに関連付けられていました^{。 [1] [2]}

重要な仕様のいくつかを以下に示します。^{[3] [2]}

• フレームレート: 25 Hz
• インターレース：2/1
• フィールドレート：50Hz ^[4]
• 行数/フレーム: 625
• ラインレート：15.625kHz ^[5]
• 視覚帯域幅: 5 MHz
• 視覚変調：AC3陰性
• プリエンファシス: 50 μs
• サウンド変調: F3
• サウンドオフセット: 5.5 MHz
• チャネル帯域幅: 8 MHz

フレームは画像全体です。フレーム レートは1 秒間に表示される画像の数です。ただし、各フレームは実際には奇数ラインと偶数ラインを交互に2 回スキャンします。各スキャンはフィールド (奇数フィールドと偶数フィールド) と呼ばれます。したがって、フィールド レートはフレーム レートの 2 倍です。各フレームには 625 本のラインがあります(または、1 つのフィールドに 312.5 本のラインがあります)。したがって、ライン レート(ライン周波数) はフレーム周波数の 625 倍、つまり 625•25=15625 Hz です。

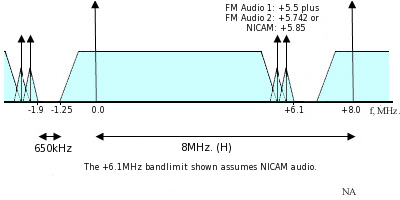

送信信号の RF パラメータは、 VHFバンドの 7.0 MHz 幅のチャネルで使用されるシステム Bのパラメータとほぼ同じです。信号の RF スペクトルとの唯一の違いは、残留側波帯が 1.25 MHz で 500 kHz 広くなっていることです。これと UHF でのチャネル割り当ての余分な幅により、チャネル間のガード バンドの幅は 650 kHz になります (NICAM サウンドが使用されている場合の最悪のケースを想定)。

多くの国では、システムHの変種であるシステムGが使用されています。システムG はシステムHに似ていますが、下側 (残留) サイドバンドが 500 kHz 狭くなっています。ガードバンドの幅を 500 kHz 増やして 1.15 MHz にしただけでは、UHF 帯域の 8.0 MHz チャネルを有効活用できません。利点(?) は、システムG (UHF) の RF スペクトルがシステムB (VHF)と同じであるため、VHF/UHF テレビのバンド切り替え回路が簡素化されることです。
