ウォーターフォールプロット

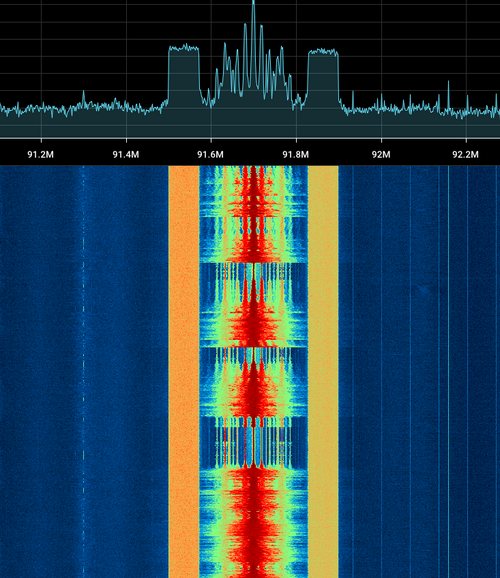

ウォーターフォール プロットは、 2 次元の現象が時間とともにどのように変化するかを示すためによく使用されます。^[1] 3 次元スペクトル ウォーターフォール プロットは、複数のデータ曲線 (通常はスペクトル) が同時に表示されるプロットです。通常、曲線は画面全体と垂直方向の両方で交互に表示され、「近い」曲線が後ろの曲線を覆い隠します。その結果、一連の「山」の形が並んでいるように見えます。ウォーターフォール プロットは、2 次元の情報が時間とともにどのように変化するか、または回転速度などの他の変数を示すためによく使用されます。ウォーターフォール プロットは、スペクトログラムや累積スペクトル減衰^{[定義が必要]} (CSD) を表すためにもよく使用されます。

• スペクトル密度推定の結果。連続した時間間隔における信号のスペクトルを示します。
• インパルス応答テストまたはMLSSAによって生成されるスピーカーまたはリスニング ルームからの遅延応答。
• エンジンをテストする際のさまざまなエンジン速度でのスペクトル。
