テレビ回線

テレビライン（TVL）は、アナログカメラまたはモニターの水平画像解像度の仕様です。^[1] TVLは、ビデオシステムで最も重要な解像度の尺度の一つです。TVLは、標準のEIA 1956解像度チャートで測定できます。^[2]

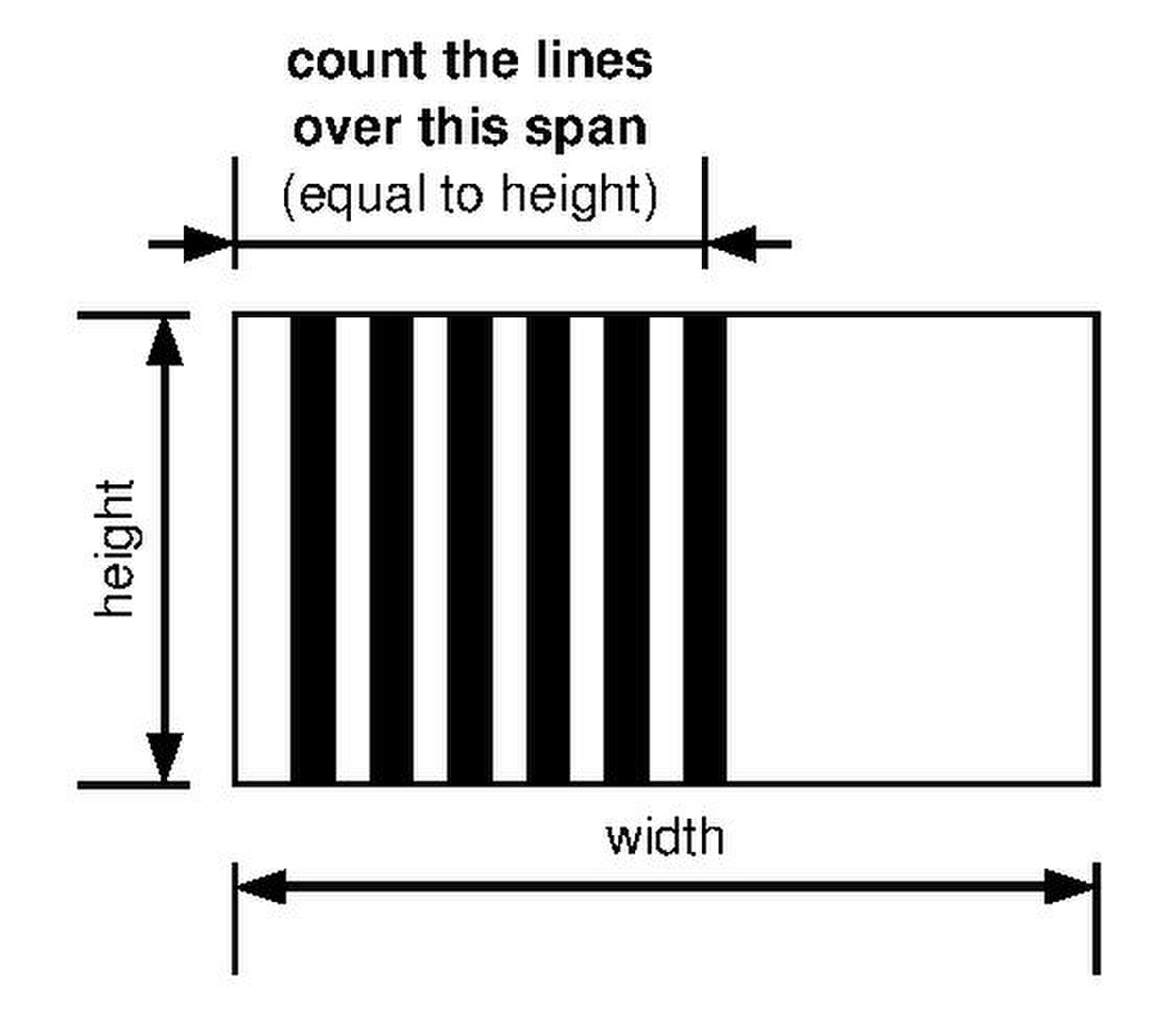

TVLは、画像の高さごとに分解できる明るい縦線と暗い縦線の最大数として定義されます。^[3] 400TVLの解像度は、画像の高さに等しい水平方向の範囲で、200本の異なる暗い縦線と200本の異なる白い縦線を数えることができることを意味します。たとえば、400TVLの4×3インチ（10.2cm×7.6cm）のモニターでは、モニターの3インチ（7.6cm）幅で200本の垂直の暗い線を数えることができます（モニター全体の幅4インチ（10cm）ではなく、モニターの高さ3インチ（7.6cm）が使用されていることに注意してください）。

TVLはカメラやモニターの固有の品質であり、使用される伝送システムの視覚帯域幅によって影響を受けます。これは、 PALシステムでは625ライン、NTSCシステムでは525ラインなど、そのようなシステムの水平走査線の数と混同しないでください。 ^[3]

ビデオのアナログ伝送は走査線ベースであるため、常に同じ数の水平線が伝送されます。ただし、いくつかの要因により、1 行内の細かい詳細を表示する能力が妨げられます。

1. カメラまたはその他の素材のソース。
2. 画像の保存と処理。
3. ラジオやケーブルによる放送などのテレビ信号の送信。
4. テレビで映像を受信し、再生すること。

• ケル係数は、アナログテレビの垂直解像度、およびデジタルテレビの水平および垂直解像度を、走査線またはピクセルの数の数分の1に制限します。
