CCIR システム B

CCIRシステムB（元々は「ガーバー規格」 ^{[1] [2] [3] [4]}として知られていた）は、 625ラインのVHFアナログ放送テレビシステムであり、ピーク時にはPALまたはSECAMカラーで100か国以上で採用されていました。 ^{[5]これは通常、UHF放送用の}CCIRシステムGに関連付けられています。

システム Bは、世界で初めて国際的に認められた625 回線の放送規格でした。8 MHz のチャネル帯域幅を持つ最初の 625 回線システムは、1948 年 7 月のストックホルムの CCIR 会議で提案されました (1946 年から 1948 年にかけてのソ連でのMark Krivosheevによる研究^{[6]に基づく[7] [8] [9] [10] [11] [12] [13]} )。^[3] 1950 年 7 月の CCIR ジュネーブ会議で、スイスのエンジニアである Gerber 博士は、ベルギー、デンマーク、イタリア、オランダ、スウェーデン、スイスの支援を得て、7 MHz のチャネル帯域幅を持つ修正された 625 回線システム (Telefunken とWalter Bruchの研究に基づく) を提案しました。 ^[6]「Gerber 規格」として知られるこの規格は、最終的に、1951 年 5 月にジュネーブで開催された次の公式 CCIR 会議で、他の 4 つの放送規格とともに承認されました。^{[6] [14]}

1960年代、メキシコの首都メキシコシティは、システムBの技術的な利点に関する ギジェルモ・ゴンザレスの勧告にもかかわらず、システムBを525回線のCCIRシステムMに置き換えることを決定しました。

西ヨーロッパ、旧ユーゴスラビア、アジアおよびアフリカの一部では、ほとんどがデジタル放送に置き換えられています。

このシステムはVHF（VHF-3とも呼ばれる）帯域（300MHz未満のRF帯域の一部）用に開発されました。最も重要な仕様のいくつかを以下に示します。 ^[15]

• フレームレート: 25 Hz
• インターレース：2/1
• フィールドレート：50Hz ^[16]
• 行数/フレーム: 625
• ラインレート：15.625kHz ^[17]
• 視覚帯域幅: 5 MHz
• 視覚変調：AC3陰性
• プリエンファシス: 50 μs
• サウンド変調: F3
• サウンドオフセット: 5.5 MHz
• チャネル帯域幅: 7 MHz

フレームは画像全体です。フレーム レートは1 秒間に表示される画像の数です。ただし、各フレームは実際には奇数ラインと偶数ラインを交互に2 回スキャンします。各スキャンはフィールド (奇数フィールドと偶数フィールド) と呼ばれます。したがって、フィールド レートはフレーム レートの 2 倍です。各フレームには 625 本のラインがあります(または、1 つのフィールドに 312.5 本のラインがあります)。したがって、ライン レート(ライン周波数) はフレーム周波数の 625 倍、つまり 625•25=15625 Hz です。

ビデオ帯域幅は5.0 MHz です。ビデオ信号は振幅変調によって搬送波を変調します。ただし、下側サイドバンドの一部は抑制されます。この技術は、残留サイドバンド変調 ( AC3 ) として知られています。変調の極性は負です。つまり、ビデオ信号の瞬間的な明るさが増加すると RF 電力が減少し、逆もまた同様です。具体的には、同期パルス (「黒よりも黒い」) によって送信機からの最大電力が発生します。

プライマリオーディオ信号は、プリエンファシス時間定数= 50 μsの周波数変調によって変調されます。1.0 kHzのAF 信号の偏差は50 kHz です。 ${\displaystyle \tau}$

プライマリオーディオ FM サブキャリアとビデオキャリア間の分離は 5.5 MHz です。

システムBの全RF帯域幅（元々単一のFMオーディオサブキャリアで設計されたもの）は6.5MHzであり、システムBはVHF帯域のテレビ用に指定された7.0MHz幅のチャネルで送信でき、チャネル間には十分な500kHzのガードゾーンがありました。^[18]

仕様では、表示装置の 残留側波帯特性やガンマ補正などの他のパラメータも指定されることがあります。

システムBは、PAL または SECAM カラー システムの両方で使用されてきました。NTSC カラー システムの 625 ライン バリアントでも使用できたはずですが、1950 年代の技術テストを除いて、公式には使用されていません。

PAL で使用する場合、カラー サブキャリアは 4.43361875 MHz で、PAL 信号のサイドバンドは高周波側で +570 kHz で切り捨てられる必要があります (輝度信号の +5.0 MHz でのロールオフに一致)。低周波側では、1.3 MHz のサイドバンド全体が放射されます。(この動作により、NTSC システムで大量の U/V クロストークが発生しますが、遅延ライン PAL ではこのようなアーティファクトが隠されます。)

SECAM で使用する場合、「R」ラインのキャリアは 4.40625 MHz で、+350±18 kHz から -506±25 kHz まで偏差します。「B」ラインのキャリアは 4.250 MHz で、+506±25 kHz から -350±18 kHz まで偏差します。

どちらのカラー エンコーディング システムも、システムB全体 の帯域幅には影響しません。

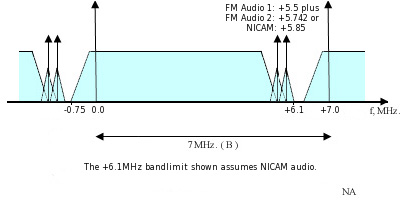

システム B のオーディオ機能の仕様は、長年にわたって強化されてきました。1981年にZweikanaltonが導入されたことで、ステレオ サウンドまたはツイン モノラル オーディオ トラック (異なる言語など) が可能になりました。これは、+5.74 MHz に 2 番目の FM オーディオ サブキャリアを追加することで実装されました。あるいは、1980 年代後半から 1990 年代前半にかけて、2 番目のオーディオ FM サブキャリアをNICAMサウンドを伝送するデジタル信号に置き換えることが可能になりました。オーディオ機能のこれらの拡張はいずれも、チャネル間のガード バンドを侵食しました。Zweiton は 150 kHz を追加で使用します。代替の NICAM システムは 500 kHz を追加で使用し、プライマリ オーディオ サブキャリアからさらに離す必要があるため、NICAM を使用したシステム B ではチャネル間のガード ゾーンは 150 kHz しかありません。

ヨーロッパの 41 - 68 MHzバンド Iテレビ割り当ては、1947 年の ITU (国際電気通信連合) 会議で合意され、最初のヨーロッパ チャネル プラン (チャネル E2 - E4 の使用) は、1952 年にストックホルムで開催された ITU 会議で合意されました。VHFバンド III (チャネル E5 - E12)への拡張も 1950 年代に合意されました。

それ以来、システム B 仕様は、他の多くの国でもわずかに異なる放送周波数で使用されてきました。

† チャネル 1 は割り当てられましたが、使用されませんでした。

§ 旧東ドイツでは使用されていない

1959 年には、上記のチャンネルで送信機が運用されていました。1960 年代には、チャンネル 1 から 3 が削除され、チャンネル E3 から E12 が採用され、東ドイツは西側で使用されているチャンネル割り当てに準拠するようになりました。

イタリアのチャンネル間隔は不安定でした。システム B はイタリアでは使用されなくなり、DVB-T への切り替えは 2012 年 7 月 4 日に完了しました。

注: バンド I はイタリアのテレビでは使用されなくなりました。

注: ヨーロッパでは珍しく、イタリアではバンド III が DVB-T に使用されています。デジタルへの切り替え時に、イタリアは不安定なシステム B 周波数を廃止し、デジタル チャネル (Ch5 から Ch12 として知られています) は 177.5 MHz から 7.0 MHz ごとに一定間隔で配置されています (ドイツのバンド III DVB-T バンドプランと同じです)。

オーストラリアは、テレビ放送に バンド IIを使用していた点で世界でもユニークでした。

‡ チャンネル 3、4、5 は、バンド II の FM ラジオ局のために 1993 年から 1996 年にかけて廃止される予定でした。この廃止措置は予想よりもずっと長くかかり、その結果、チャンネル 3 の多くの局がまだ残っており、チャンネル 4 と 5 にもいくつかの局が残っています。

♦ 1993 年からの新しいチャネル割り当て。

‡ チャンネル 10 と 11 の周波数は、チャンネル 9A のためのスペースを確保するために 1 MHz 上方シフトされました。既存の局の周波数は変更されず、新しい割り当てを使用するのは新しい局のみです。チャンネル 10 と 11 のデジタル多重化は、新しいチャンネル境界を使用しています。

オーストラリアは、UHF で 7 MHz のチャネル間隔 (つまりシステム B) を使用している点で、世界でもほぼ唯一の国です。

† 1980 年代にニュージーランド向けに追加されました。

‡ 1990年代にニュージーランドに追加されました。

注: バンド III の周波数はオーストラリアと同じです。チャネル G1A はインドネシアでのみ使用されます。

1960 年代初頭に UHF 帯域が使用されるようになると、それらの周波数でシステムBの 2 つのバリエーションが使用され始めました。

ほとんどの国では、UHF 帯域のチャネルは 8 MHz 幅ですが、システムBを採用しているほとんどの国では、UHF チャネルでの送信は依然としてシステムB仕様を使用しています。唯一の違いは、チャネル間のガード バンドがシステム B よりも 1.0 MHz 広いことです。UHF 帯域のこのシステムはシステム Gと呼ばれ、上記のすべての RF 仕様 (ガード バンド幅を除く) はシステムGにも適用されます。例外として、オーストラリア、ブルネイ、タンザニアでは UHF チャネルが 7 MHz 幅で、VHF と同様に UHF でも システムBが使用されています。

いくつかの国 (ベルギー、バルカン諸国のいくつか、マルタ) では、UHF でシステムBの別の変種であるシステム Hを使用しています。システムHはシステムGに似ていますが、下側 (残留) サイドバンドが 500 kHz 広くなっています。これにより、UHF 帯域の 8.0 MHz チャネルをより有効に活用できます (ただし、システム B/H テレビが実際に追加の帯域幅を使用しているかどうかは不明です)。
