コンポーネントビデオ

コンポーネント ビデオは、2 つ以上のコンポーネント チャネルに分割されたアナログ ビデオ信号です。一般的には、 3 つの個別の信号として送信または保存されるコンポーネント アナログ ビデオ (CAV) 情報のタイプを指します。コンポーネント ビデオは、すべてのビデオ情報がアナログ テレビで使用される単一の信号に結合されるコンポジット ビデオとは対照的です。コンポジットと同様に、コンポーネント ケーブルはオーディオを伝送しないため、多くの場合、オーディオ ケーブルと組み合わせて使用​​されます。

他の修飾語なしで使用される場合、コンポーネント ビデオ_という用語は通常、 1990 年代から 2000 年代にかけてアナログ高精細テレビや関連機器で使用されていた、輝度 (Y) に同期するアナログYP _B P R コンポーネント ビデオを指します。2000 年代以降、アナログ高精細テレビや関連機器はHDMIやその他の完全デジタル規格に大きく置き換えられました。コンポーネント ビデオ ケーブルと機器のRCA ジャックコネクタは通常、赤、緑、青に色分けされていますが、信号はRGBではありません。YPbPr コンポーネント ビデオは、モニターを内部的に駆動する RGB 信号にロスレス変換できます。このエンコードは、Y 信号が白黒モニターでも機能するため便利です。

ビデオ信号をディスプレイ デバイス (たとえば、ブラウン管、CRT) で再生するのは簡単なプロセスですが、信号ソースが多数あるため複雑になっています。DVD 、VHS 、コンピューター、ビデオ ゲーム コンソールはすべて、異なる方法でビデオ信号を保存、処理、送信しており、多くの場合、それぞれが複数の信号オプションを提供します。信号の明瞭性を維持する 1 つの方法は、ビデオ信号のコンポーネントを分離して、互いに干渉しないようにすることです。このように分離された信号は、「コンポーネント ビデオ」と呼ばれます。Sビデオ、RGB、およびYP _B P _R信号は、2 つ以上の個別の信号で構成されているため、すべてコンポーネント ビデオ信号です。ほとんどの消費者レベルのビデオ アプリケーションでは、BNC または RCA コネクタを使用した一般的な 3 ケーブル システムのアナログコンポーネント ビデオが使用されていました。一般的な形式は、480i (NTSC の場合は 480 ライン可視、525 フル) と576i (PAL の場合は 576 ライン可視、625 フル) です。パーソナル コンピュータのディスプレイの場合、15 ピン DIN コネクタ (IBM VGA) は、640×480、800×600、1024×768、1152×864、1280×1024 などの画面解像度を提供しました。

さまざまな RGB (赤、緑、青) アナログ コンポーネント ビデオ規格 (RGBS、RGBHV、RGsB など) では、圧縮は使用されず、色深度や解像度に実質的な制限はありませんが、信号を伝送するために大きな帯域幅が必要であり、各チャネルには通常同じ白黒画像が多数含まれるため、多くの冗長データが含まれます。IBM PS/2などの初期のパーソナル コンピュータでは、この信号がVGA ポート経由で提供されていました。多くのテレビ (特にヨーロッパ) では、 SCARTコネクタ経由で RGB を利用できます。初期のベクター ゲームや白黒ゲームを除くすべてのアーケード ビデオ ゲームでは、RGB モニターが使用されています。^{[引用が必要]}

RGB では、赤、緑、青のカラー信号に加えて、ビデオ表示を同期するために 2 つの追加信号が必要です。次のようないくつかの方法が使用されます。

• 複合同期では、水平信号と垂直信号が別の配線で混合されます (RGBS の S)
• 水平と垂直がそれぞれ別の配線上にある個別の同期（RGBHV の H と V。また、水平偏向/垂直偏向を意味する頭字語 HD/VD も使用されます）
• Sync on Green では、複合同期信号が、緑信号を伝送するために使用されるワイヤ上にオーバーレイされます (SoG、Sync on G、または RGsB)。
• 同期オンレッドまたは同期オンブルー。複合同期信号が赤または青の配線に重ねて表示されます。
• sync on composit（複合同期と混同しないでください）。通常は複合ビデオに使用される信号が、同期の目的でのみ RGB 信号と一緒に使用されます。
• 同期オンルマでは、S-Video からの Y 信号が同期の目的でのみ RGB 信号と一緒に使用されます。

複合同期は、ヨーロッパの SCART 接続方式で一般的です (ピン 17 [グランド] と 19 [複合出力] または 20 [複合入力] を使用)。RGBS には、赤、緑、青、同期の 4 本のワイヤが必要です。別のケーブルを使用する場合、同期ケーブルは通常、黄色 (複合ビデオの標準) または白です。

個別同期は、アナログコンピュータ モニターで世界中で使用されているVGAで最も一般的です。水平同期パルスと垂直同期パルスが別々のチャネルで送信されるため、RGBHV と呼ばれることもあります。このモードには 5 つの導体が必要です。個別のケーブルを使用する場合、同期ラインは通常、黄色 (H) と白 (V)、黄色 (H) と黒 (V)、または灰色 (H) と黒 (V) です。

Sync on Green (SoG) はあまり一般的ではなく、一部の VGA モニターはこれをサポートしていますが、ほとんどのモニターはサポートしていません。SonyはSoG の強力な支持者であり、ほとんどのモニター (およびPlayStationシリーズのビデオ ゲーム コンソール) はこれを使用しています。コンポジット ビデオや S ビデオを使用するデバイスと同様に、SoG デバイスには、グリーン ラインから同期信号を取り除くための追加回路が必要です。SoG に対応していないモニターでは、SoG 入力があった場合、画像が表示されるとしても、極端に緑色がかった画像が表示されます。

同期オンレッドと同期オンブルーは同期オングリーンよりもさらに珍しく、通常は特定の特殊な機器でのみ使用されます。

コンポジット シンク (コンポジット シンクと混同しないでください) は、SCART 経由でコンポジット ビデオと RGB の両方を出力するデバイスでよく使用されます。RGB 信号は色情報に使用され、コンポジット ビデオ信号は同期情報の抽出にのみ使用されます。これは通常、画像にチェッカーボードが表示されることが多いため、劣った同期方法ですが、それでも画像の品質はスタンドアロンのコンポジット ビデオよりもはるかに鮮明です。

Sync on luma は sync on complex とよく似ていますが、コンポジット ビデオ信号ではなく S-Video の Y 信号を使用します。コンポジット ビデオと S-Video luma の両方が同じピンを通るため、SCART で使用されることがあります。これは通常、sync on complex と同じチェッカーボードの問題に悩まされることはなく、Sony PlayStation や一部の改造された Nintendo 64 モデルなど、コンポジット同期を備えていないデバイスでは一般的に受け入れられます。

その他の種類のコンポーネント アナログ ビデオ信号では、赤、緑、青の個別のコンポーネントは使用されず、輝度情報を提供するlumaと呼ばれる無色のコンポーネントが使用されます (白黒ビデオの場合と同様)。これは、色情報のみを提供するchromaと呼ばれる 1 つ以上の色搬送コンポーネントと組み合わされます。DVD プレーヤーで見られるS ビデオコンポーネント ビデオ出力 (2 つの個別の信号) とYP _B P _Rコンポーネント ビデオ出力 (3 つの個別の信号) は、どちらもこの方式の例です。

ビデオを輝度と彩度に変換すると、 JPEGおよびMPEG圧縮方式で使用される方法である彩度サブサンプリングが可能になり、画像とビデオ (それぞれ) のストレージ要件が削減されます。

多くの民生用テレビ、DVD プレーヤー、モニター、ビデオ プロジェクター、その他のビデオ デバイスは、かつては YP _B P _R出力または入力を使用していました。

ビデオ ソースを、4:3 と 16:9 の両方の表示形式をサポートするビデオ ディスプレイに接続する場合、PAL テレビ規格では、ディスプレイを 1 つの形式から別の形式に自動的に切り替える信号パルスが提供されます。

• D端子: 主に日本の電子機器で使用されます。

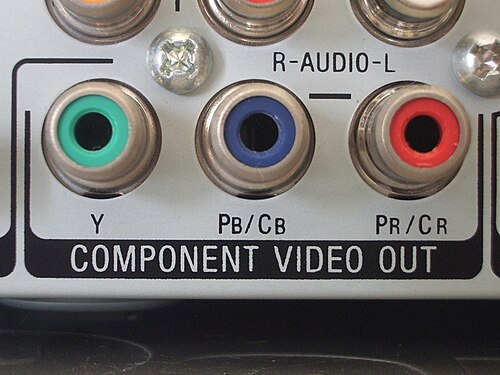

• 3 つのBNC (プロフェッショナル) またはRCA コネクタ(コンシューマー): 通常は緑 (Y)、青 (P _B )、赤 (P _R ) の色です。
• ヨーロッパで使用されているSCART 。
• ビデオ入力ビデオ出力(VIVO):コンピュータのビデオ カードでは「TV 出力」と呼ばれる9 ピン Mini-DINコネクタ。通常、コンポーネント RCA、コンポジットRCA、および 4 ピンS ビデオ( Mini-DIN)用のアダプタが含まれています。

コンポーネント ビデオでは、ビデオとともに追加の同期信号を送信する必要があります。コンポーネント ビデオ同期信号は、いくつかの方法で送信できます。

個別同期

水平同期と垂直同期に別々のワイヤを使用します。RGB (つまりVGA ) 接続で使用する場合、5 つの別々の信号が送信されます (赤、緑、青、水平同期、垂直同期)。

複合同期

水平同期と垂直同期を 1 本のワイヤに組み合わせます。RGB 接続で使用する場合、4 つの個別の信号 (赤、緑、青、補完同期) のみが送信されます。

シンクオングリーン (SOG)

複合同期を RGB の緑信号と組み合わせます。送信される信号は 3 つだけです (赤、同期付き緑、青)。この同期システムは、他のアプリケーションの中でも、Silicon GraphicsおよびSun Microsystemsの多くのシステムでDB13W3コネクタを介して使用されています。

輝度同期

シンクオングリーンに似ていますが、YPbPrやS-Videoなどのカラーシステムの輝度信号(Y) と同期を組み合わせます。これは、ホームシアターシステムで通常使用される同期システムです。

同期オンコンポジット

このコネクタは、RGB 信号を処理できないデバイスで使用するために、RGB コンポーネントとともに標準の複合ビデオ信号を伝送します。RGB を認識するデバイスでは、その複合信号の同期コンポーネントが、RGB ラインからの色情報とともに使用されます。この配置は、ヨーロッパやその他のPAL / SECAM地域で一般的に使用されているSCARTコネクタに見られます。

デジタルコンポーネントビデオは、デジタル信号専用の信号線/コネクタピンを備えた単一のケーブルを使用し、480p、480i、576i、576p、720p、1080i、1080pなどの高解像度を可能にするデジタル色空間値を伝送します。^[1]

RGBコンポーネントビデオは、 DisplayPortやデジタルビジュアルインターフェイス（DVI）デジタル接続などの最新のデジタル形式に大部分置き換えられましたが、ホームシアターシステムでは、高解像度、^[2]より高いダイナミックレンジをサポートし、デジタル著作権管理をサポートできるハイデフィニションマルチメディアインターフェイス（HDMI）がますます好まれるようになっています。アナログの終焉は、画面が大型のフラットデジタルパネルに移行していることと、オーディオとビデオの両方に1本のケーブルを使用したいという要望によるところが大きいですが、デジタルメディアソースからアナログに変換し、再びフラットデジタルディスプレイに戻すときに、特にアナログ信号がノイズの影響を受けやすい高解像度で使用する場合に、明瞭性がわずかに失われることも原因です。

国際コンポーネントビデオ規格の例は次のとおりです。

• RS-170 RGB (525 ライン、 NTSCタイミングに基づく、現在はEIA /TIA-3​​43)
• RS-343 RGB (525、625、または 875 ライン)
• STANAG 3350アナログ ビデオ規格 ( RS-343 RGB のNATO軍事バージョン、現在は EIA-343A)
• CEA-770.3 高精細テレビアナログコンポーネントビデオインターフェースコンシューマーエレクトロニクス協会

NTSC、PAL、SECAMなどの複合信号では、輝度、明るさ(Y) 信号と色差、色 (C) 信号が 1 つの信号にエンコードされます。色成分が別々の信号として保持されている場合、ビデオはコンポーネント アナログ ビデオ (CAV) と呼ばれ、輝度信号 (Y) と色差信号 (RY と BY) の 3 つの別々の信号が必要になります。

コンポーネントビデオはエンコード処理を経ないため、色の品質はコンポジットビデオよりも著しく優れています。^[3]

コンポーネント ビデオ コネクタは、同じコネクタが複数の異なる規格に使用されているという点で独特ではありません。そのため、コンポーネント ビデオ接続を行っても、満足のいくビデオ信号が転送されないことがよくあります。多くの DVD プレーヤーやテレビでは、使用されている入力/出力の種類を示すように設定する必要がある場合があり、設定が間違っていると画像が正しく表示されないことがあります。 たとえば、コンポーネント ビデオ出力が選択されている場合でも、 プログレッシブ スキャンはデフォルトで有効になっていないことがよくあります。
