リブヴォールト

交差ヴォールトに梯子状のリブが使用された最初の既知の例は、西暦2世紀半ばにローマのセッテ・バッシ邸で記録されたものである。 ^{[ 17 ]}

スペインのムーア建築では、イスラム建築家がこれらのリブ付きヴォールトをより目立つように使用した。注目すべき例の 1 つは、9 世紀に着工され、922 年から 965 年にかけてアル・ハカム 2 世によって拡張されたコルドバの大モスクに見られる。^{[ 18 ]} 13 世紀にローマ カトリック教会に改築された際にモスクの一部として知られるようになったビジャビシオサ礼拝堂には、リブとペンデンティブの上に載っているドームがある。^{[ 18 ]}正方形の各頂点には別のアーチとの交点があり、各交点は 3 つのアーチの接合部となっている。^{[ 18 ]}各角にはさらに小さな交差ヴォールト ドームがある。^{[ 18 ]} 10 世紀に再建された大モスクの他のドームでは、リブが中心からずれた位置で交差し、中央に 8 角の星を形成し、その上にペンデンティブ ドームが載っている。^{[ 8 ]}

コルドバのモスク大聖堂の交差アーチヴォールトは、アル・アンダルスやマグリブを含むイスラム西方の後のモスク建築のモデルとなった。西暦1000年頃、トレドのメスキータ・デ・バブ・アル・マルドゥム（光のキリストのモスク）は、同様の8本のリブを持つヴォールトで建設された。^{[ 18 ]}ドームはリブとペンデンティブの両方によって支えられており、ペンデンティブはドームの重量を下の壁に伝達する。^{[ 18 ]}サラゴサのアルハフェリアのモスク建築にも同様のヴォールトが見られる。リブヴォールトの建築様式はマグリブ地方でさらに発展した。 1082年にアルモラヴィド朝によって建てられたトレムセン大モスクの中央ドームは12本の細いリブを持ち、リブ間のシェルは繊細な漆喰細工で満たされている。^{[ 8 ]}アルモハド朝は軍事施設にもその用途を拡大し、ビジェナのアタラヤ城はその好例である。^{[ 19 ]}

•
  ビリャビシオサ礼拝堂、コルドバの大モスク(962–965)
•
  クリスト・デ・ラ・ルスのモスク、トレド、スペイン(1000 年頃)
•
  サラゴサのアルハフェリア（11世紀）

リブヴォールトは、11 世紀に北ヨーロッパでさらに発展しました。建築家たちは、火災で頻繁に破壊されるロマネスク教会の木造屋根に代わる、より大きな石造りのヴォールトを構築する方法を模索していました。ロマネスク大聖堂や教会では、通常、丸いアーチを持つ樽型ヴォールトと、身廊を覆うために 2 つのヴォールトが直角に交わる交差ヴォールトが使用されました。ヴォールトの重みが下の壁に直接圧力をかけるため、壁を厚くし、窓を小さくする必要がありました。^{[ 20 ]}

サン・フィリベール・ド・トゥルニュ教会には、1008年から1050年の間に建てられた、素晴らしいロマネスク様式のヴォールトがあります。身廊と礼拝堂は平行なトラバース・トンネル・ヴォールトで、両方の内部の側廊は交差ヴォールトになっています。^{[ 20 ]}

ドイツのシュパイアー大聖堂は、ヨーロッパに現存するロマネスク様式の教会の中で最大規模であり、身廊にはロマネスク様式の樽型ヴォールトと交差ヴォールトの優れた例が見られる。交差ヴォールトは1060年に建設されたが、1090年から1103年にかけて各アーチの間に横断アーチを設けて補強する必要があった。^{[ 21 ]}

11世紀後半、イングランド王国とノルマンディー公国は建築革新の中心地となった。 1066年のノルマン征服以前にも、イングランド王エドワード懺悔王はウェストミンスター寺院（1055～65年）にロマネスク様式を取り入れていた。^{[ 22 ]}ウィリアム征服王は、カーンのサン＝テティエンヌ修道院のドームを、中央のランタンに交差リブヴォールト、星形ヴォールトと呼ばれる構造で建設した。^{[ 22 ]}同じくカーンにあるアベイ・オ・ダムは、1080年代に2つの大きな石造りの交差ヴォールトで屋根が葺かれ、ヨーロッパでこれほど広いスパンを覆う交差ヴォールトが使用された最も初期の例の一つとなった。^{[ 22 ]}

•
  サン フィリベール ド トゥルニュのロマネスク様式の金庫室(1008 ～ 1050 年)
•
  シュパイアー大聖堂のロマネスク様式の身廊とヴォールト（1082年～1103年）
•
  ブルターニュ地方カンペルレのサント・クロワ修道院教会にある、リブ付き交差ヴォールト（1083年）
•
  星の金庫、サンテティエンヌ修道院、カーン（1065–1166）
•
  アベイ・オ・ダム聖歌隊席の交差ヴォールト（1080年代）

ダラム大聖堂の新教会の建設は、ノルマン人の司教ウィリアム・ド・サン・カレーの指揮の下、1093年に始まりました。^{[ 23 ]}当初は、大聖堂全体を丸アーチの交差ヴォールトで建設する予定でしたが、身廊の工事が進むにつれて、ノルマン人の建築家は、重量を外側と下方に向ける尖頭アーチを試しました。^{[ 23 ]}リブの間の空間は、小さな石片で作られたセヴェリーで埋められました。^{[ 23 ]}角では、重量は小柱によって支えられ、壁ではなく、下の交互に並んだ柱と柱に下方に伝達されました。パネルが比較的薄いため、これらのリブヴォールトは、以前の樽型ヴォールトや交差ヴォールトよりも軽量であるため、壁を高くすることができ、より大きな窓を設けることができました。^{[ 23 ]}

工事はダラム大聖堂の東端から始まり、側廊のヴォールトは1096年に完成し、聖歌隊席のヴォールトは1107年までに完成した。^{[ 23 ]}尖頭アーチを持つ身廊のヴォールトは1130年頃に着工された。尖頭アーチのおかげで、高窓の上層部は屋根と一体化しているように見えた。^{[ 23 ]}しかし、ダラムでの試みはすぐに問題に直面した。内陣のヴォールトパネルは漆喰を塗った瓦礫でできており、予想以上に重く、ひび割れ始め、1235年に交換しなければならなかった。^{[ 23 ]}その間に、尖頭リブヴォールトの実験はフランスに移り、そこでは瓦礫ではなく、小さな切り石で作られた、より薄く軽いパネルが作られた。^{[ 24 ]}

ノルマンディーのロマネスク様式のレッセイ修道院は、 1098年頃に聖歌隊席に初期ゴシック様式のリブヴォールトを追加し、聖歌隊席と身廊の一部を覆った。^{[ 25 ]}第二次世界大戦で破壊されたが、再建された。^{[ 26 ]} 1130年に着工されたイギリスのケンブリッジにあるロマネスク様式の聖墳墓教会のドームには、ドームにリブがあるが、ドームはペンデンティブの上に載っており、リブは主に装飾的なものであった。^{[ 25 ]} 1131年に着工されたノルマン王国のチェファル大聖堂には、ゴシック様式のリブヴォールトがある。^{[ 2 ] [ 27 ]}

ロマネスク様式からゴシック様式への移行は、フォンテーヌ修道院教会（1147年）の身廊にも見られ、そこでは樽型ヴォールトの丸いアーチが、わずかに尖ったアーチを持つヴォールトに置き換えられている。^{[ 28 ]}

•
  ダラム大聖堂の身廊（1093年～1135年）
•
  ノルマンディー地方、レッセイ修道院東端にある初期のリブヴォールト（1098年頃）（第二次世界大戦前の撮影写真）
•
  ヴェズレー修道院（1104年～1132年）の身廊。身廊（手前）にはロマネスク様式の交差ヴォールト、聖歌隊席（奥）にはゴシック様式のリブヴォールトが見られる。
•
  フォンテーヌ修道院のアーチ型天井を持つ教会（1130年～1147年）
•
  チェファル大聖堂聖歌隊席のノルマン・ゴシック様式のヴォールト天井（1131年～1240年）

丸みを帯びたアーチを持つリブヴォールトの他のバリエーションは、11 世紀末にロンバルディア地方のミラノにあるサンタンブロージョ聖堂や、南西フランスのモワサック修道院 (11 ～ 12 世紀) に現れた。[ 29 ^{]これらは}通常、直角に交差した 2 つの円筒形ヴォールトを組み合わせた交差ヴォールトであった。^{[ 14 ]}他のタイプのヴォールトは装飾的なもので、カーン大聖堂とラオン大聖堂の屋根にあるランタン塔を飾るために使用された星形ヴォールトや、ケンブリッジのラウンド教会 (1130 年) のドームの内側のリブなどがある。^{[ 14 ]}

•
  カンペルレのサント クロワ修道院教会(1083)
•
  ケンブリッジの聖墳墓教会（1130年頃）
•
  星形ヴォールト、カーン大聖堂（1065年～1166年）
•
  ラオン大聖堂のランタン型ヴォールト（1150年代～1230年）
•
  サンタンブロージョ大聖堂（12世紀）

六分割ヴォールトでは、各ベイは薄い石のリブによって6つの区画に分割されていました。ヴォールトを斜めに横切る中間リブは尖頭アーチを形成し、さらに左右に交差する中間尖頭アーチがありました。リブが重量を支えていたため、ヴォールトのパネルは小さな石片でできており、従来の樽型ヴォールトよりもはるかに軽量でした。^{[ 30 ]}リブは、細い柱を通して下層の柱に重量を外側と下方向に伝達しました。重量は均等に分散されておらず、斜めの横断アーチの追加重量は巨大な柱によって支えられ、中間の交差アーチは単純な柱によって支えられていました。^{[ 2 ]}ヴォールトの重量は壁ではなく柱と柱によって支えられていたため、壁はより薄く高くすることができ、より大きなステンドグラスの窓で埋めることができました。^{[ 2 ] [ 27 ] [ 30 ]}

六分割ヴォールトは、イングランドとフランスでほぼ同時に出現した。六分割ヴォールトを使用した最初の大聖堂は、1093 年に着工されたダラム大聖堂である。ダラムは当初、より伝統的な交差ヴォールトで建設される予定だった。側廊のヴォールトは 1096 年に完成し、聖歌隊席のヴォールトは 1107 年に、北翼廊のヴォールトは 1110 年に完成した。しかし、1130 年に着工された身廊の横断ヴォールト、南翼廊と身廊のアーチには尖頭アーチが与えられた。^{[ 23 ] [ 31 ]}六分割リブヴォールトの初期の例は、カーンのアベイ・オ・オム (1066 年に着工) とアベイ・オ・ダムに見られる。その後、ノワイヨン大聖堂(1131 年に着工)に現れた。フランスのヴェズレー修道院のロマネスク教会のゴシック様式の四角いポーチ（1132年）、サンス大聖堂（1135年着工）、サン＝ドニ修道院の聖歌隊席（1140年着工）、ノートルダム・ド・パリ（1163年着工）、ブールジュ大聖堂、ラオン大聖堂。リブ付きヴォールトは、イングランド王ウィリアムによってカンタベリー大聖堂とウェストミンスター寺院の聖フェイス礼拝堂（1180年）に建設された。^{[ 32 ] [ 33 ] [ 34 ] [ 30 ]}

•
  ヴェズレー修道院のナルテックスにある6分割のリブヴォールト（1132年）
•
  サン＝ドニ大聖堂の回廊（1144年完成）
•
  ノートルダム大聖堂身廊天井の六分割リブヴォールト（1163年～1345年）
•
  サンス大聖堂の六分割リブヴォールト（1135年～1164年）
•
  チェファル大聖堂（1131年～1240年）、内陣東端にリブヴォールト天井
•
  ドミニカ共和国サントドミンゴ大聖堂の天井にある6つのリブヴォールト（1504年～1550年）

盛期ゴシック時代には、リブ・ヴォールトの新しいバリエーションである4部リブ・ヴォールトが登場し、シャルトル大聖堂、アミアン大聖堂、ランス大聖堂で使用されました。^{[ 30 ]}このヴォールトのリブは、重量を下の4本の支柱により均等に分散し、身廊と教会壁の下部、および下のアーケードと上の窓とのより密接なつながりを確立しました。^{[ 30 ]}これにより、より高い高さとより薄い壁が可能になり、新しい大聖堂が与える強い垂直性の印象に貢献しました。^{[ 30 ]} 11世紀のダラム大聖堂（1093～1135年）は、初期の6部リブ・ヴォールトで、高さは73フィート（22メートル）です。同じく6部リブ・ヴォールトを持つ12世紀のノートルダム・ド・パリの身廊は、高さ115フィート、つまり35メートルです。^{[ 35 ]}後期のアミアン大聖堂（1220～1266年建造）は、新しい4分割リブヴォールトを備え、身廊の高さは138.8フィート（42.3メートル）である。^{[ 35 ]}ゴシック大聖堂の中で最も高い身廊はボーヴェ大聖堂であるが、完成したのは1ベイのみである。高さは47.5メートル（156フィート）で、ローマのサン・ピエトロ大聖堂の身廊よりわずかに高い。 ^{[ 35 ]}

•
  アミアン大聖堂（1220年～1270年）の4分割リブヴォールトは、より高い天井高と大きな窓を可能にした。
•
  ルーアン大聖堂のより堅牢な四分割リブヴォールト（13世紀）
•
  ボーヴェ大聖堂（1225年～1272年）の聖歌隊席。ゴシック様式の教会内部の中で最も高い天井を持つ。
•
  ケルン大聖堂の身廊（1248年～1322年）
•
  パリのコンシェルジュリーの衛兵の間。かつての王宮の一部であった（13世紀）。

13世紀後半のイングランドにおける装飾ゴシック様式を皮切りに、構造的なリブに加えて純粋に装飾的なリブを取り入れた、多様な複雑なヴォールトが出現した。ヴォールトは垂直様式時代においても複雑さを増し続け、同様に華麗なリブヴォールトは、フランスのフランボワイヤン様式や中央ヨーロッパのゾンダーゴシック様式など、他の後期ゴシック様式にも見られるようになった。

ティエルセロン・ヴォールトは、通常の四分割ヴォールトの主構造リブに加えて、三次リブ（ティエルセロン）を使用します。これは、 1310 年に着工されたエクセター大聖堂の装飾ゴシック様式の身廊に見られます。巨大なヴォールトには、ヤシの葉のようなティエルセロン・リブが多数あり、1 つの支柱から上向きに湾曲したティエルセロンが最大 11 個あります。^{[ 36 ]} 1306 年に完成した八角形のティエルセロン・ヴォールトは、ウェルズ大聖堂の参事会室を覆っており、1 つの中央柱から 32 本のリブが伸びています。イーリー大聖堂(1322–1342 年) では、ティエルセロンが交差部の上の八角形のランタンの (木製の) ヴォールトを飾っています。^{[ 37 ] [ 30 ]}

リエルヌ・ヴォールトは、イングランドの装飾ゴシック建築や垂直ゴシック建築においても重要な特徴となっています。リエルヌとは、リブ同士をつなぐ非常に短い装飾リブのことです。ほとんどのリエルヌ・ヴォールトは、リエルヌとティエルセロンの両方を取り入れており、星、網、格子、その他の模様に似た複雑なデザインとなっています。グロスター大聖堂の垂直ゴシック様式の聖歌隊席には、リエルヌで完全に覆われた非常に複雑な網状のヴォールトがあり、一方、イーリー大聖堂の聖母礼拝堂には、天井の中心線付近に主にリエルヌが集中したヴォールトがあります。

垂直ゴシック様式の扇形ヴォールトは、イングランド特有の独特なリブヴォールトの一種です。リブはすべて同じ曲線を描き、扇のように等間隔に配置されています。そのため、尖頭アーチから派生したゴシックヴォールトとは異なり、扇形ヴォールトは半円錐形で構成されています。扇形ヴォールトの最古の例は、グロスター大聖堂の回廊にあります。ケンブリッジのキングス・カレッジ礼拝堂には、世界最大の扇形ヴォールト天井があります。

•
  エクセター大聖堂身廊のティエルセロン式ヴォールト
•
  イーリー大聖堂聖母礼拝堂のリエルヌ式ヴォールト（1321年着工）
•
  グロスター大聖堂聖歌隊席のリエルネのヴォールト（1331年）
•
  カンタベリー大聖堂身廊のリエルネ式ヴォールト（14世紀後半）
•
  ポルトガル、バターリャ修道院の後期ゴシック様式の星形金庫(1386 年)
•

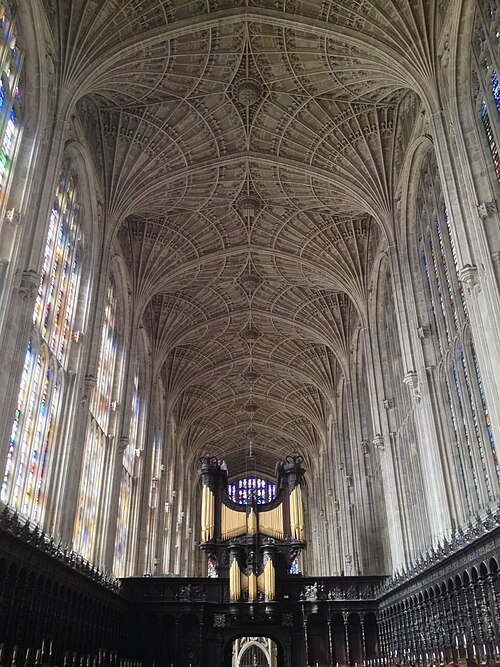

  ケンブリッジ大学キングス・カレッジ礼拝堂の扇形ヴォールト天井（1446年～1554年）
•
  ティエルセロン作のヴォールト天井（カーン、サン・ピエール教会、15世紀）
•
  バース寺院の扇形ヴォールト（主に19世紀）
•
  ウェルズ大聖堂の参事会室にあるティエルセロンのヴォールト
•
  プラハ城ホールの装飾的なリブヴォールト
