マガジンは、連発式銃器の弾薬の保管および給弾装置であり、銃と一体化しているもの（内部または外部に固定されているもの）と、取り外し可能なものがある。マガジンは、複数のカートリッジを内部に保持し、銃器の可動動作によって各カートリッジを銃身チャンバーに容易に装填できる位置に順次押し込むことで機能する。取り外し可能なマガジンは、口語的に「クリップ」と呼ばれることがあるが、クリップは実際には銃器のマガジンまたはシリンダーに弾薬を装填するのを補助するために使用される補助装置であるため、これは技術的には不正確である。[ 1 ] [ 2 ] [ 3 ]
弾倉には様々な形状とサイズがあり、レバーアクション式やポンプアクション式のライフルやショットガンに搭載される一体型のチューブ型弾倉は5発以上を装填できるものもあれば、自動小銃や軽機関銃に搭載される着脱式の箱型弾倉やドラム型弾倉は50発以上を装填できるものもある。多くの地域では、一定容量（多くの場合5発以上）を超える弾倉の使用を禁止している。
半自動式および自動式銃器の使用が増加するにつれて、着脱式マガジンがますます一般的になった。M1911ピストルの採用後まもなく、「マガジン」という用語は軍および銃器専門家によって定着した。着脱式（固定式ではない）マガジンを指すのに「クリップ」という用語がよく使われるが、この用法は依然として強い論争の的となっている。 [ 4 ] [ 5 ] [ 6 ]クリップとマガジンの決定的な違いは、クリップにはない給弾機構、通常はバネ仕掛けのフォロワー[ 7 ]の存在である。 [ 8 ]
初期の銃器は紙に火薬と鉛の弾丸を詰めて装填し、再装填せずに複数発発射するには、ペッパーボックス銃、二連式ライフル、二連式ショットガンなどの複数の銃身、またはリボルバーなどの複数の薬室が必要でした。これらの解決策の主な問題点は、単一の銃身や単一の薬室を持つ銃器に比べて、銃器の大きさや重量が増加することです。しかし、重ね装填を使用することで、単一の銃身に装填して複数発発射できるようにするための多くの試みが行われました。[ 9 ]カルトホフ連発銃のような初期の連発銃の中には、弾丸、火薬、雷管の複数の供給源を備えた複雑なシステムを使用して作動できたものもありましたが、容易に大量生産できる連発機構は、19世紀に自己完結型カートリッジが開発されるまで現れませんでした。
銃に恒久的に取り付けられた「筒状弾倉」を採用した、量産に成功した最初の連発式銃は、1779年に初めて製造されたオーストリア軍のジランドーニ式空気銃であった。
初めて量産された連発式銃はボルカニックライフルで、底部に火薬と雷管を詰めた中空の弾丸を、一体型のバネでカートリッジをアクションに押し込む「マガジン」と呼ばれるチューブから薬室に送り込み、そこから薬室に装填して発射する方式だった。その名前は、弾薬を保管する建物または部屋に由来する。ボルカニックライフルに使用されたロケット弾の威力不足が、その普及を阻んだ。

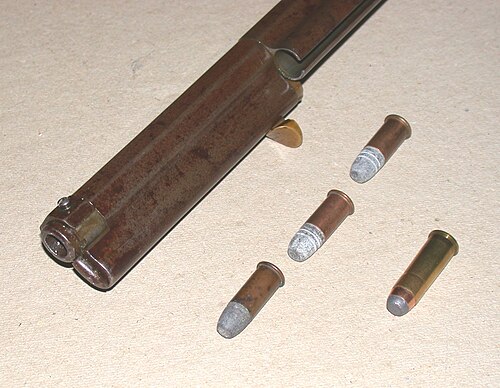

ヘンリー連発ライフルは、レバーアクション、後装式、チューブマガジン給弾式の連発ライフルで、初期のボルカニックライフルの改良版です。 1860年にベンジャミン・タイラー・ヘンリーによって設計され、一体型の金属カートリッジを使用する最初の銃器の1つでした。ヘンリーは1860年に発表され、1866年までアメリカ合衆国のニューヘイブン・アームズ社で生産されました。南北戦争では北軍に少量採用され、標準装備のカービン銃よりも火力が高いことから好まれました。その後、多くが西部に渡り、リトルビッグホーンの戦いでの使用と、現在も生産されている象徴的なウィンチェスター・レバーアクション連発ライフルの基礎となったことで有名になりました。 [ 10 ]ヘンリーライフルとウィンチェスターライフルは、トルコを含む多くの軍隊で使用されるようになった。スイスとイタリアも同様の設計を採用した。[ 10 ]
広く普及した2番目の弾倉式銃器は、1860年にクリストファー・マイナー・スペンサーによって設計されたスペンサー連発ライフルで、南北戦争中にも軍用として使用された。スペンサーは、銃身の下ではなく銃床に筒状の弾倉を備え、リムファイア式の金属薬莢を使用した。スペンサーは成功を収めたが、リムファイア弾薬が弾倉内で発火して弾倉を破壊することがあった。また、使用者を負傷させたり死亡させたりする可能性もあった。

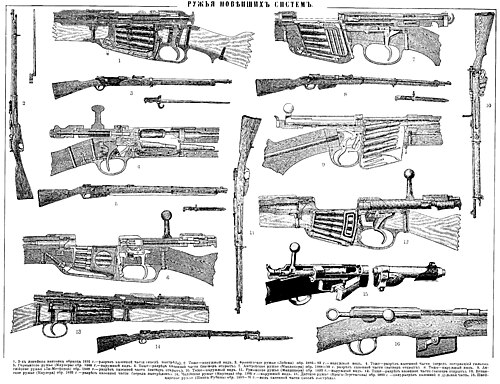

新型ボルトアクションライフルは1880年代半ばに軍隊で人気を集め始め、チューブマガジンが装備されることが多かった。モーゼルM1871は元々は単発式だったが、1884年の改良でチューブマガジンが追加された。ノルウェーのヤルマンM1884は1884年に採用され、チューブマガジンを使用していた。フランスのルベルM1886ライフルも8発のチューブマガジンを使用していた。[ 11 ]
チューブ型マガジンは、一部のライフル銃を含む多くの種類のショットガンで依然として広く使用されている。
軍用カートリッジは、マガジン式ライフルの進化とともに進化しました。カートリッジは、大口径カートリッジ（.40口径/10 mm以上）から、より軽量で高速の弾丸を発射し、新しい無煙火薬を組み込んだ小口径へと進化しました。ルベルM1886ライフルは、無煙火薬を使用するように設計された最初のライフルとカートリッジであり、チューブ式マガジンから引き抜かれる8 mmワッドカッター弾を使用しました。これは後に、ルベルの弾薬がより空気力学的に尖った弾丸を使用するように更新されたときに問題となりました。反動や単に乱暴な取り扱いによって、マガジン内の次のカートリッジの雷管が尖った先端で発火するのを防ぐために、センターファイアケースに修正を加える必要がありました。[12] これは、今日のレバーアクション式銃器でも懸念事項となっています。チューブ式マガジンは一般的に尖った弾丸カートリッジの保管には適していないことが明らかになり、そのため、異なるマガジン設計が必要となりました。
初期の箱型弾倉の特許は、1855年にローリン・ホワイト、1859年にウィリアム・ハーディングによって取得されたものであった。 [ 13 ]着脱式箱型弾倉は、1864年にアメリカ人のロバート・ウィルソンによって特許取得されたが、後の箱型弾倉とは異なり、この弾倉はチューブ型弾倉に給弾され、銃床内に配置されていた。[ 14 ] [ 15 ] [ 16 ]現代のタイプに近い別の箱型弾倉は、着脱式ではないものの、1867年にイギリスでモウブレイ・ウォーカー、ジョージ・ヘンリー・マネー、フランシス・リトルによって特許取得された（特許番号483）。[ 17 ]
ジェームズ・パリス・リーは、弾薬を垂直に積み重ねて収納する箱型マガジンを1875年、[ 18 ] 1879年と1882年に特許を取得し、オーストリアで最初に採用されたのは、11mmストレートプルボルトアクションライフル、マンリッヒャーM1886で、おそらく箱型マガジンを備えた最初の量産型ライフルだった。また、マガジンに装填する準備ができた5発の弾薬を保持するカートリッジクリップも使用した。[ 12 ] [ 19 ]
1886年にノルウェーで設計されたボルトアクション式クラーグ・ヨルゲンセン小銃は、レシーバーに組み込まれた独自の回転式マガジンを使用していた。リーの箱型マガジンと同様に、回転式マガジンは弾薬を縦に並べるのではなく、横に並べて保持していた。ほとんどの回転式マガジンと同様に、レシーバーの側面にある装填口から一度に1発ずつ装填した。信頼性は高かったものの、クラーグ・ヨルゲンセンのマガジンは製造コストが高く、再装填に時間がかかった。デンマーク（1889年）、アメリカ合衆国（1892年）[ 20 ]、ノルウェー（1894年）の3か国のみが採用した。

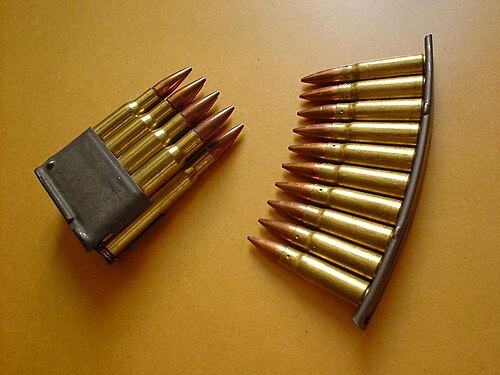

クリップ（イギリスではチャージャーと呼ばれる）は、複数の弾薬をまとめて収納し、銃器のマガジンやシリンダーに装填するための装置です。これにより、一度に複数の弾薬を装填できるため、1発ずつ装填するよりも銃器の再装填が速くなります。クリップには様々な種類があり、そのほとんどは安価な金属プレス加工品で作られており、使い捨てを前提としていますが、しばしば再利用されています。
最初に使われたクリップは、フェルディナント・マンリッヒャーがマンリッヒャーM1886ライフル用に開発し、オーストリア＝ハンガリー軍が最初に採用したエンブロック式で、第一次世界大戦ではマンリッヒャーM1895の形で使用され、その派生型は多くの国の軍隊に採用された。ドイツ軍はこのシステムを、5発のエンブロック式クリップ給弾一体型ボックスマガジンを備えたモデル1888委員会ライフルに使用した。 [ 21 ]エンブロック式システムの問題点の1つは、（ほとんどが使い捨ての）クリップがすぐに手に入らないと銃器を実用的に使用できないことである。ポール・モーゼルは、マガジンを素早く装填するのを補助するだけのストリッパークリップを導入することでこの問題を解決した。マガジンを満タンに装填する必要はなかった。彼は1889年から1898年にかけて、この新しいクリップ設計を利用した改良型ライフルをさまざまな口径で製造し続け、それらは非常に成功を収め、多くの国の軍隊に採用された。[ 12 ] 1890年、フランスは3発の弾倉を一体化した8mmルベル・ベルティエ・ライフルを採用し、弾倉は一体型のクリップから給弾された。空のクリップは、上部から装填済みのクリップを挿入することでアクションの下部から押し出された。[ 22 ] [ 23 ]
19世紀後半には、 M1895リー・ネイビーやゲヴェール1888など、短命に終わった設計が数多く存在し、それぞれM1903スプリングフィールド・ライフルやゲヴェール98に取って代わられた。 1891年に採用されたロシアのモシン・ナガンは例外だった。革命的なライフルではなかった。ボルトアクション式で、小口径の無煙火薬カートリッジを使用し、ストリッパークリップで上部から装填する固定式ボックスマガジンを採用していたが、これらはすべて以前の軍用ライフルで使用されていた特徴だった。ナガンが際立っていたのは、1894年にロシアで採用されてから第二次世界大戦まで、そして現在も使用されている狙撃銃の派生型に至るまで、以前のすべての特徴をほぼ変更されることなく使い続けた点である。
19世紀後半から20世紀初頭にかけての多くのボルトアクションライフルの特徴の一つに、マガジンカットオフ（フィードインターラプターとも呼ばれる）があった。これは、ライフルがマガジンから弾薬を装填するのを防ぐ機械装置で、射手は発射時に各弾薬を手動で装填する必要があり、マガジン内の弾薬は命令されたときに短時間の速射のために温存された。これを指定した軍当局のほとんどは、ライフル兵が常にマガジンから装填することを許されると、弾薬を無差別に浪費すると考えていた。[ 24 ] 20世紀半ばまでに、ほとんどのメーカーはコストと製造時間を節約するためにこの機能を削除した。また、戦場での経験から、この考え方が無益であることが証明された可能性もある。

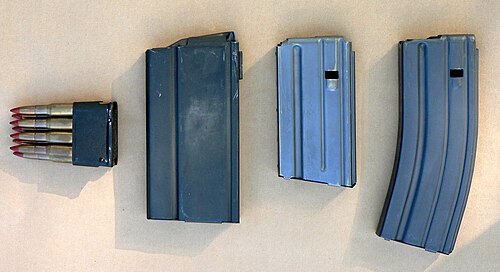

以前のライフルを改良したものではなく、広く採用された最後の新しいクリップ給弾式固定マガジンライフルの 1 つはM1 ガーランドでした。M1 ガーランドは、世界中の軍隊の標準制式ライフルとして大量に採用され、支給された最初のガス作動式半自動ライフルでした。M1 ガーランドは、8 発の特殊なエン ブロッククリップで給弾されました。クリップ自体は、装填時にライフルのマガジンに挿入され、所定の位置にロックされました。弾薬はクリップから直接供給され、ライフル内のバネ仕掛けのフォロワーが弾薬を給弾位置に押し上げました。空になると、ボルトは開いたままロックされ、バネが空のクリップを独特のピンという音とともに自動的に排出し、ライフルはすぐに再装填できる状態になりました。ガーランドのアクションに段階的な変更を加えたM14 ライフルは、着脱式ボックス マガジンに変更されました。しかし、マガジンを装着したM14は、5発装填のストリッパークリップでも装填できた。[ 25 ]

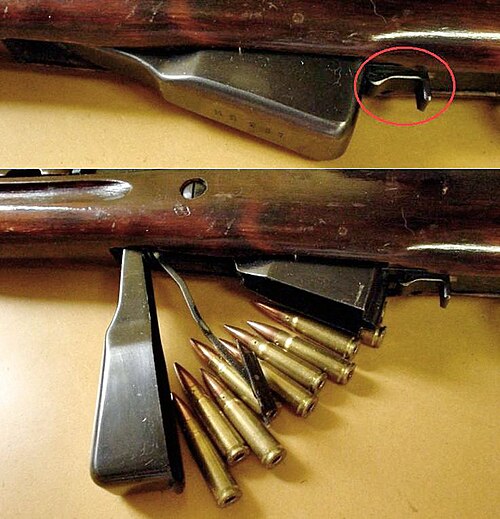

1945年に制式採用されたソ連のSKSカービン銃は、第二次世界大戦勃発前に開発されていた半自動小銃と、ドイツが開発した新型アサルトライフルとの間のつなぎのような存在だった。SKSは10発装填可能な固定式マガジンを使用し、従来型のストリッパークリップで給弾した。これは、以前のAVS-36ライフルを短縮し、新型の低威力7.62×39mm弾を使用するように改良したものであった。1947年にマガジン給弾式のAK-47アサルトライフルが導入されると、軍用としてはほぼ即座に時代遅れとなったが、ソ連圏諸国ではAK-47と並んで長年使用され続けた。着脱式マガジンは、戦後の軍用ライフル設計において急速に主流となった。
着脱式マガジンを使用する銃器には、着脱式マガジンを挿入するマガジンウェルと呼ばれる開口部があります。マガジンウェルは、弾薬を銃器の薬室に供給するためにマガジンを所定の位置に固定し、マガジンを銃器から分離できるようにするには、マガジンリリースと呼ばれる装置が必要です。 [ 26 ]
M1879レミントン・リーは、着脱式ボックスマガジン設計が成功した最初のライフルでした。その改良版であるリー・メトフォード・ライフルは1888年に開発され、着脱式ボックスマガジンを備えており、予備のマガジンは兵士の装備にオプションで装着することができました。[ 27 ] [ 28 ] [ 29][30 ] [ 31 ]ただし、ショートマガジン・リー・エンフィールドMk Iの採用により、マガジンはクリーニングのためにのみ着脱可能となり、武器の再装填のために交換することはできなくなりました。[ 32 ]
最初の完全に近代的な着脱式ボックスマガジンは、1908年にアーサー・サベージによってサベージ モデル99（1899）用に特許取得されましたが[ 33 ] 、 99に実装されたのは1965年になってからです[ 34 ]。ジェームズ・パリス・リーの1879年11月4日の特許番号221,328は、アーサー・サベージのマガジンよりも前のものだったでしょう。
リーのマガジンは、レミントン・リー モデル 1899 工場製スポーツライフルにも使用されました。他の銃がそのすべての機能を採用したのは、1942 年に彼の特許が失効してからでした。このマガジンには、ライフルから取り外したときにカートリッジを保持するための肩部があります。さまざまな長さのカートリッジでも確実に作動します。任意の数のカートリッジでいつでも挿入および取り外しが可能です。これらの機能により、射手は銃を頻繁に再装填する必要がなくなり、バラのカートリッジではなくマガジンを持ち運ぶことができ、野外でカートリッジの種類を簡単に変更できます。マガジンは、安価なプレス加工された板金から組み立てられています。また、危険な獲物を狩猟するための重要な安全機能も備えています。空になると、フォロワー[注 1 ]がボルトが薬室に噛み合うのを阻止し、発射を試みる前に銃が空であることを射手に知らせます。
最初の成功した半自動拳銃はボルヒャルトC-93 （1893年）で、着脱式ボックスマガジンを採用していた。その後の半自動拳銃の設計のほぼすべてが着脱式ボックスマガジンを採用した。[ 26 ]
スイス軍は、7.65×21mmパラベラム弾を使用する着脱式ボックスマガジンでルガー拳銃を評価し、1900年にこれを標準サイドアームとして採用した。ルガー拳銃は1904年にドイツ帝国海軍に採用された。このバージョンはピストル04（またはP.04）として知られている。1908年、ドイツ陸軍は、前線での任務でライヒスリボルバーに代えてルガーを採用した。ピストル08（またはP.08）は9×19mmパラベラム弾を使用する。P.08は、両世界大戦でドイツ陸軍兵士の通常のサイドアームであった。
M1911セミオートマチックピストルは、現代のほとんどのハンドガンの標準となり、同様にハンドガンのマガジン機構の基準も確立しました。ほとんどのハンドガンでは、マガジンフォロワーがスライドストップに噛み合い、マガジンが空で全ての弾が発射されたときにスライドを後退位置に保持し、銃が閉鎖状態にならないようにします。装填済みのマガジンを挿入すると、ユーザーはスライドストップを押し下げ、スライドを前進させ、マガジンスタックの上部から弾を取り出し、薬室に装填します。シングルアクションピストルでは、この動作により、新しい弾が薬室に装填される間、ハンマーがコックされた状態が維持され、銃は再び発射できる状態になります。
第一次世界大戦中、着脱式箱型弾倉は拳銃、軽機関銃、短機関銃、半自動小銃、自動小銃など、あらゆる種類の銃器に採用され、広く普及しました。しかし、すべての戦争を終わらせるための戦争が終わった後、軍事計画立案者たちは自動小銃と着脱式箱型弾倉の概念の重要性を認識できず、クリップ式ボルトアクションライフルに対する従来の考え方と嗜好を維持しました。その結果、着脱式箱型弾倉を採用した多くの有望な新型自動小銃の設計が放棄されることになりました。
第二次世界大戦が迫る中、世界の主要国のほとんどは、20～40発装填可能な着脱式箱型弾倉を使用する短機関銃の開発に着手した。しかし、主要国の中で、着脱式箱型弾倉を使用する制式半自動小銃を国営採用したのはアメリカ合衆国のみで、 15発装填可能な弾倉を備えたM1カービン銃が採用された。戦争が進むにつれ、ドイツは30発装填可能な着脱式弾倉を備えた突撃銃Sturmgewehr 44を開発した。第二次世界大戦後、着脱式箱型弾倉を使用する自動火器は世界中の軍隊で開発され、使用されるようになった。今日では、着脱式箱型弾倉は標準となり、広く普及しているため、単に「マガジン」または略して「マグ」と呼ばれることもある。
二段重ね、単給弾式の箱型マガジンの特許の最も初期の例は、1888年7月にオーストリア＝ハンガリー帝国のカール・クルンカ[ 35 ]と、1888年11月にウォルサム・クロスのイギリス人発明家ジョセフ・ジェームズ・スピード[ 36 ]によるものである。二段給弾式の最も初期の例は、1883年と1884年にイギリス人のジョージ・ヴィンセント・フォスベリー[ 37 ] [ 38 ] 、 1887年3月にSIGザウアーとして知られるスイス工業協会[ 39 ]、1888年11月にオーストリア＝ハンガリー帝国のフリッツ・フォン・ステプスキーとエーリヒ・シュテルツィンガー[ 40 ]によるものである。
二段式千鳥配置マガジンを備えた初期のライフル銃の一つが、1889年型シュミット・ルービンである。ジェームズ・パリス・リーは、二段式千鳥配置着脱式箱型マガジンを発明したとされることもあるが、彼がそれを設計したのはシュミット・ルービンの3年後、1892年のマークIIリー・メトフォードのためであった。
二列式千鳥配置マガジンを備えた最初のピストルはモーゼル C96でしたが、これは一体型設計でストリッパー クリップで給弾され、グリップの前に配置されており、現代の構成のようにグリップ内には配置されていませんでした。 1903 年に設計されたベルクマン マース ピストルでは、着脱式の二列式千鳥配置ボックス マガジンが使用されていましたが、これもグリップの前に配置されており、グリップ内には配置されていませんでした。[ 41 ]ピストル用のグリップ内の着脱式二列式シングル フィード マガジンの最初のものは、おそらく 1904 年にアメリカ人のエルバート H. サールによって特許が取得され、アーサー サベージによって採用されたものですが、彼はそれを実際に自分の設計に適用したのはずっと後のことでした。[ 42 ] [ 43 ]
第一次世界大戦中、1916年にヒューゴ・シュマイザーによってシュマイザー・コーンが発明され、これにより大容量の二列式単装箱型弾倉を使用する銃が確実に作動するようになったが、戦後まで彼の設計には採用されなかった。最初の信頼性の高い大容量二列式千鳥配置箱型弾倉は、シュマイザー・コーンとほぼ同時期に、アメリカ人設計者のオスカー・V・ペインによってトンプソン短機関銃用に開発された。[ 44 ]
手動再装填なしで複数発の弾薬を発射するように設計されたカートリッジ式単銃身銃器はすべて、カートリッジを銃器の作動部に装填および供給するための何らかのマガジンを必要とします。マガジンにはさまざまな形状とサイズがあり、現代の銃器で最も一般的なタイプは着脱式ボックス型です。往復式ボルト銃器で使用するように設計されたほとんどのマガジン（チューブ式銃器は例外）は、カートリッジがマガジンから垂直方向に移動するのを阻止するフィードリップを使用しますが、銃器のボルトによって一度に1つのカートリッジがフィードリップから前方に押し出され（引き抜かれて）薬室に入るようにします。カートリッジをリップに供給するために、ほぼ常に何らかのバネとフォロワーの組み合わせが使用されます。フィードリップは、マガジン内（ほとんどの着脱式ボックスマガジン）または銃器に組み込まれている（固定式ボックスマガジン）場合があります。フィードリップには2つの異なるスタイルもあります。シングルフィード設計では、上部のカートリッジが両方のリップに接触し、一般的にシングルカラムボックスマガジンで使用されます。一方、スタッガードフィードマガジン（「ダブルフィード」マガジンと呼ばれることもありますが、銃器の故障とは混同しないでください）は、リップの幅が広く、2番目のカートリッジが上部のカートリッジをリップの1つに押し付けるようになっています。スタッガードフィード設計は、シングルフィードのバリエーションよりもダブルカラムマガジンでの使用においてジャミングに対する耐性が高いことが証明されています[ 45 ]。これは、マガジンチューブをシングルフィードに狭めると、マガジンスプリングが克服する必要のある余分な摩擦が発生するためです[ 46 ] 。一部のマガジンタイプは、ほとんどの現代のレバーアクションライフルやポンプアクションショットガンに見られる固定式の「チューブラー」マガジンなど、特定の銃器タイプと強く関連付けられています。着脱式マガジンを使用する銃器は、トンプソン短機関銃など、さまざまな種類のマガジンを受け入れることができます。トンプソン短機関銃のほとんどのバリエーションは、ボックスマガジンまたはドラムマガジンを受け入れます。M249やその他の分隊支援火器など、一部の銃器はマガジンとベルトの両方から給弾することができる。
初期の連発式ライフルやショットガン、特にレバーアクション式ライフルやポンプアクション式ショットガンの多くは、弾薬を先端同士を合わせてバネ仕掛けのチューブ内に収納するマガジンを使用しており、このチューブは通常、銃身の下または銃床の内側に平行に配置されていました。チューブ式マガジンは、マーリン モデル XTなどの.22 口径ボルトアクション リムファイアライフルでもよく使用されています。チューブ式マガジンと尖頭弾 (スピッツァー弾) のセンターファイア カートリッジには安全上の問題があります。尖頭弾が (反動の力や単に乱暴な取り扱いによって) 次の弾の雷管に当たり、その弾またはマガジン内の連鎖点火によって他の弾に点火する可能性があります。ウィンチェスター モデル 1873 は、.44-40 ウィンチェスターなどの鈍頭センターファイア カートリッジを使用しました。現代のライフル弾薬の中には、先端が柔らかいプラスチック製の弾頭を採用することで、この問題を回避しつつ、ボルトアクション式ライフルで使用可能な弾丸の空力特性に匹敵する性能を実現し、レバーアクション式ライフルの有効射程距離を延長するように設計されたものがある。
現代のライフルやハンドガンで最も一般的なマガジンはボックスマガジンで、カートリッジを列状に並べ、シングルスタック、ダブルスタック、またはスタッガード（ジグザグ）方式のいずれかで配置します。後者の場合、マガジンはダブルカラムまたはダブルスタックと呼ばれ、シングルカラムまたはシングルスタック設計に比べて容量が大幅に増加します。銃が作動すると、バネ仕掛けのフォロワーがカートリッジをマガジンの端に向かって送り込み、最終的に単一の位置（センターフィード）または左右交互に位置する位置（スタッガードフィード）で停止します。ボックスマガジンは銃に一体化されている場合と取り外し可能な場合があります。
しかし、これらの規則には例外があります。リー・エンフィールド小銃は、清掃を容易にするためだけに着脱式ボックスマガジンを備えていました。リー・エンフィールドのマガジンは開閉式で、ボルトアクションを繰り返し操作することなくマガジンを素早く取り出すことができました。ブレダ・モデロ30のような他の設計では、右側から突き出た固定式のマガジンが従来の着脱式ボックスマガジンに似ていましたが、これは着脱式ではなく、20発入りのストリッパークリップを使用してのみ再装填できました。
ボックスマガジンは、カートリッジがテーパー状のリム付き/リムレスカートリッジかボトルネック型カートリッジかによって、ストレート型、角度付き型、またはカーブ型の形状があります。ストレート型またはわずかにカーブしたマガジンは、ストレートサイドのリムレスカートリッジに適しており、角度付きマガジンはストレートサイドのリム付きまたはリムレスカートリッジに適しており、カーブ型マガジンはリム付き/リムレスのテーパーカートリッジに適しています。
ピストルのマガジンは、シングルスタックまたはダブルスタックのシングルフィード方式が最も一般的ですが、これは上部がスリムなデザインになっているため、グリップの厚みに関してピストルフレームの設計を簡素化できることが理由と考えられます。

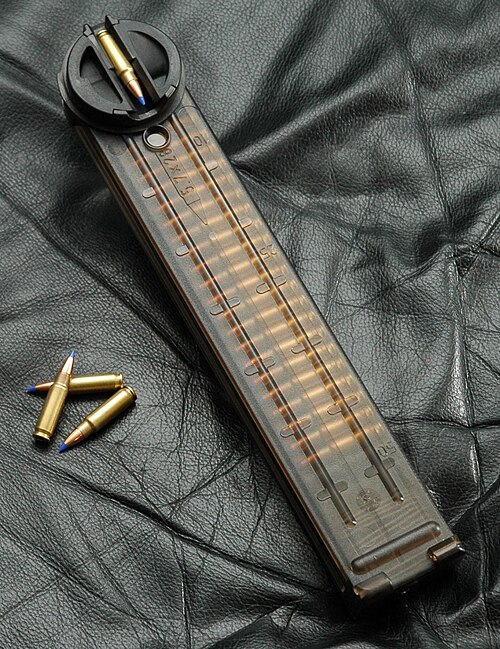

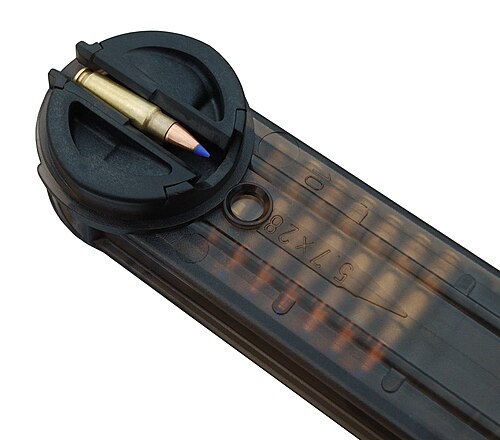

FN P90、Kel-Tec P50、AR-57の個人防衛用武器は、水平に取り付けられた給弾システムを使用しています。マガジンは銃身と平行に配置され、レシーバーの上部と面一になり、弾薬は薬室に装填される前に螺旋状の給弾ランプによって90度回転されます。ケースレス弾薬を使用する実験的なアサルトライフルであるHeckler & Koch G11も同様に機能し、マガジンは銃身の上に水平に配置されます。前述の例のように銃身の横に配置されるのではなく、弾薬は垂直に配置され、弾丸は銃身に対して90度の角度で下向きになり、発射前に回転式薬室に供給されます。AR-57（AR Five-sevenとも呼ばれる）は、AR -15ライフルの下部レシーバーの上部レシーバーであり、標準的なFN P90マガジンからFN 5.7×28mm弾を発射します。
ボックスマガジンのもう1つの形式は、「クワッドカラム」または「クワッドスタック」と呼ばれることもある[ 49 ]キャスケットマガジンで、大量の弾薬を収納できます[ 50 ] 。標準的なボックスマガジンよりも幅が広いですが、長さは同じです。キャスケットマガジンは、Suomi KP/-31 [ 51 ] 、Hafdasa C-4、Spectre M4、QCW-05、5.45 ×39mm AKライフル派生型、そして現在ではKel-Tec CP33にも見られます。 2009年、Magpulは高容量非ドラムマガジンの特許を取得し、[ 52 ] [ 50 ] SureFireも2010年12月に同様のマガジンを発表し、現在ではMAG5-60およびMAG5-100高容量マガジン（HCM）として、それぞれ60発および100発の容量で、AR-15と互換性のあるM4/M16/AR-15の派生型およびSTANAG 4179マガジンを受け入れる他の銃器用の5.56mmで販売されている。[ 53 ] IzhmashもAK-12用のキャスケットマガジンを開発した。[ 50 ] Desert TechもAR-15用のQMAG-53互換Quattro-15ロアレシーバーをリリースした。[ 54 ]
タンデムマガジンは、前面にもう1つのマガジンが配置されたボックスマガジンの一種です。[ 55 ]発射時には、ボルトは後部マガジンが空になるまで前部マガジンを越えてさらに後退し、その後前部を使用します。タンデムマガジンを使用する銃器には、特殊目的個人武器（SPIW）[ 56 ] 、スンガードピストル、ゲラシメンコVAG-73、ボルコフ・チュフマトフ短機関銃などがあります。ミミックスピード9は背中合わせのタンデムマガジンを使用しています。[ 57 ]

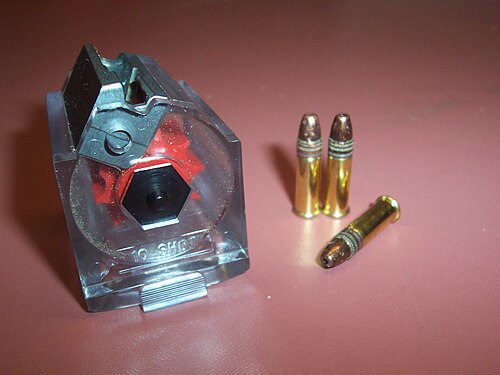

回転式（またはスプール式）マガジンは、ねじりばねで駆動される円筒形のスプロケットで構成され、カートリッジはスプロケットの歯棒の間に収まります。スプロケットは銃身軸に平行なスピンドルに取り付けられ、各弾薬を順番に給弾位置に回転させます。回転式マガジンは固定式または着脱式があり、通常は容量が少なく、一般的には口径に応じて5～10発です。ジョン・スミスは1856年に回転式マガジンの特許を取得しました。[ 58 ] [ 59 ]シルベスター・ローパーは1866年に別の回転式マガジンを製造し、アントン・スピタルスキーとサベージ モデル1892の武器にも使用されました。[ 60 ] [ 61 ]オットー・シェーナウアーは1886年にスプールマガジンの特許を初めて取得し[ 62 ]、1900年に特許を取得した彼の後の設計[ 63 ]は、少なくとも1979年まで製造されたボルトアクションライフルに使用され[ 64 ] 、その中には1903年にギリシャ軍に採用されたマンリッヒャー・シェーナウアーも含まれる。M1941ジョンソンライフルとM1947ジョンソン自動カービンは回転式マガジンを使用している。この設計は、現在でも一部の現代の銃器に使用されており、特にルガーアメリカンシリーズ、セミオートマチックのルガー10/22、ボルトアクションのルガー77/22、シュタイヤーSSG 69などが挙げられる。
カプセルマガジンはボックスマガジンと同様の仕組みですが、マガジン底部を開くとスプリングとフォロワーが収納されます。カートリッジはマガジン内に緩く投入され、底部を閉じるとスプリングの力で薬室に送り込まれます。クラーグ・ヨルゲンセンでは、垂直方向のスペースを節約し、側面からの装填を容易にするため、マガジンはボルトアクションを包み込むように配置されています。
クラーグ＝ヨルゲンセン式ボルトアクションライフルは、このタイプの弾倉を使用する唯一の銃器であり、19世紀後半にデンマーク、ノルウェー、アメリカ合衆国の軍隊に採用された。
回転式マガジンとよく似ており、これらはコンベアベルトのように機能する内部連続チェーンを使用します。ARCO Abider、Marek MSG 3J、Ruger 10/22、[ 65 ] [ 66 ] Sosso 1941 ピストル、Small Arms Ltd. モデル 2、Moruzh-2、および Heckler & Koch LMG 11 [ 67 ]はこれらのマガジンを使用します。
ドラムマガジンは主に軽機関銃に使用されます。あるタイプでは、円筒形のチャンバー内の可動式仕切りが、回転軸と平行に装填された弾薬を排出口に押し込みます。マガジンに弾薬を装填した後、巻き上げられたバネなどの機構が仕切りを弾薬に押し付けます。すべてのモデルにおいて、単一の列がフォロワーによって湾曲した経路に沿って押し出されます。そこから、弾薬は単一または二重のドラムから垂直ライザーに入ります。回転式マガジンやドラムマガジンなどの円筒形設計は、過度に長くなることなく、ボックスマガジンよりも大きな容量を実現できます。ドラムマガジンの容量増加の欠点は、重量が増加することです。重量増加は、銃と相まって、取り扱いや長時間の使用に影響を与える可能性があります。ドラムマガジンは、より一般的な長方形のボックスマガジンに比べて、戦闘装備に組み込むのが難しい場合があります。

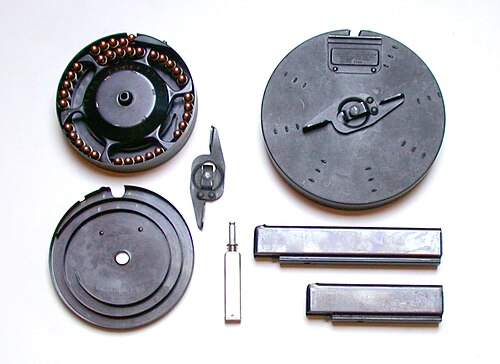

ドラムマガジン式の銃器の多くは、ソ連製のPPSh-41短機関銃、RPK軽機関銃、アメリカのトンプソン短機関銃など、従来の箱型マガジンからも装填できる。
「ドラム」という用語は、ベルト給弾式機関銃のベルトボックスを指す場合にも用いられることがあるが、これは単に弾薬ベルトを収納するケースであって、ドラムマガジンとは異なる。
第二次世界大戦前、ドイツ軍はMG13およびMG15機関銃で使用するために75発装填可能なサドルドラム式弾倉を開発した。MG34機関銃も、専用の給弾カバーを取り付ければサドルドラム式弾倉を使用することができた。75発の弾薬は弾倉の両側に均等に配置され、中央の給弾塔からボルトに弾薬が供給される仕組みになっていた。弾薬はバネの力で供給され、銃のバランスが崩れないように、二連ドラムの両側から交互に弾薬が供給されるようになっていた。
パン型マガジンは、カートリッジが回転軸に平行ではなく垂直に収納される点で他の円形マガジンと異なり、通常は銃の上部に取り付けられます。このタイプは、ルイス軽機関銃、ビッカースK、ブレン軽機関銃（対空砲架でのみ使用）、デグチャレフ軽機関銃、アメリカン180短機関銃で使用されています。非常に珍しい例として、 2つの45発入り四分円パン型マガジン（各マガジンに5発入りストリッパークリップが9個収納）から給弾される89式機関銃が見つかりました。パン型マガジンは、1931年にフィンランドで設計されたLS26/31などの実験的な機関銃や、1970年代にドナルド・ストーハーによって設計された軽拳銃ストーア短機関銃にも使用されています。
ヘリカルマガジンはドラムマガジンの設計を拡張したもので、弾丸がオーガー状の回転フォロワーまたは駆動部材の周りを螺旋状に移動するため、比較的コンパクトなパッケージで大量の弾薬を収容できます（同様の容量の通常のボックスマガジンと比較して）。初期のヘリカルマガジンの設計には、1857年に特許代理人ウィリアム・エドワード・ニュートンを通じて無名の発明家によって特許取得されたものや、1860年代後半に特許取得されたエバンス連発ライフルの一体型マガジンなどがあります。 [ 68 ] [ 69 ]このタイプのマガジンは、カリコM960、PP-19ビゾン、CS/LS06、KBP PP90M1で使用されています。北朝鮮軍は、88式突撃銃に100～150発のヘリカルマガジンを使用しています。[ 70 ]ヘリカルマガジンは、大幅に多くの弾薬を携行できますが、本質的に複雑な設計です。そのため、装填が難しく、武器への給弾の信頼性が低下する可能性がある。[ 68 ]
日本の11式軽機関銃は、ホッパーマガジンを使用する唯一の兵器システムでした。この銃は、38式ボルトアクションライフルを装備した小銃兵が使用する標準的な6.5×50mmSR有坂ストリッパークリップで給弾されました。[ 71 ]ホッパーはレシーバーの左側にあり、5発入りのクリップが6個、合計30発の弾薬を収納できました。ホッパーマガジンは、ガスピストンのカムトラックによって作動する一連の機械的な歯を備えており、各クリップからカートリッジを引き出してアクションに送り込むように設計されていました。各ストリッパークリップから5発目、つまり最後の弾が給弾され発射されると、空になったクリップはホッパーマガジンの底から落ち、次に満タンのストリッパークリップが給弾のために所定の位置に落とされました。スプリング式のフォロワーがクリップの上部に圧力をかけ、武器の輸送中や発射中にクリップが落ちないようにクリップを所定の位置に保持していました。[ 72 ]

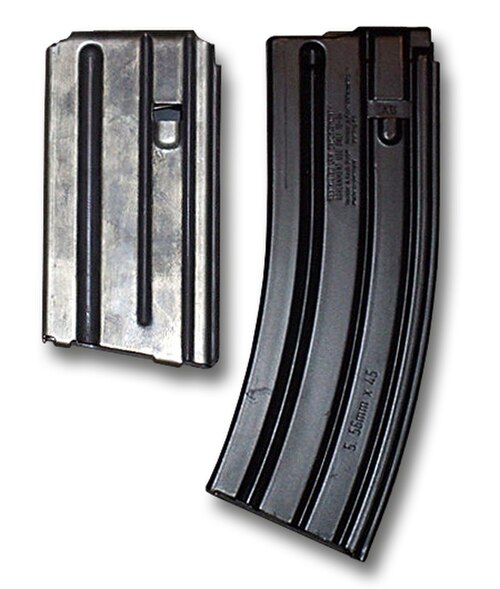

STANAG マガジン[ 73 ] [ 74 ]またはNATOマガジンは、 1980 年 10 月にNATOが提案した着脱式マガジンの一種です。[ 75 ] NATO が5.56×45mm NATOライフル弾薬を承認した直後、NATO 加盟国が個々の兵士レベルまでライフル弾薬とマガジンを容易に共有できるようにするために、標準化協定 ( STANAG ) 4179 草案が提案されました。米国の M16 ライフルマガジンが標準化対象として提案されました。その後、多くの NATO 加盟国が、このタイプのマガジンを受け入れることができるライフルを開発または購入しました。しかし、この規格は批准されず、「STANAG 草案」のままです。[ 76 ]
STANAG マガジンの概念は、インターフェース、寸法、および制御 (マガジン ラッチ、ボルト ストップなど) の要件のみです。[ 77 ] [ 78 ]そのため、1 種類のマガジンをさまざまな武器システムと接続できるだけでなく、[ 77 ] [ 78 ] STANAG マガジンをさまざまな構成と容量で製造することもできます。[ 77 ] [ 78 ]標準の STANAG マガジンは 20、30、および 40 発のボックス マガジンですが、[ 78 ] 1 発[ 79 ]から60 発および 100 発のキャスケット マガジン[ 50 ] [ 53 ] 、 90 発のスネイル ドラム マガジン[80] 、100 発[ 81 ]および 150 発のダブル ドラム マガジン[ 82 ]まで、容量のさまざまな設計が利用可能です。
高容量マガジン、大容量マガジン、または拡張マガジンとは、特定の銃器の標準マガジンよりも多くの弾薬を装填できるマガジンのことです。[ 83 ] [ 84 ]半自動拳銃のマガジンの標準容量は15～18発です。[ 83 ] AR-15の場合は20～30発です。[ 85 ] [ 86 ] [ 87 ]
大容量マガジンは、1950年代から60年代にかけて、警察、軍隊、民間人の間で現代の半自動銃器への関心が高まったことで人気を博しました。[ 88 ] AR-15 スタイルのピストルなど、一部の半自動拳銃は、標準容量の AR-15 ライフルマガジンを使用するように設計されています。[ 89 ]人気のGlockピストルなど、他の機種ではアフターマーケットの大容量マガジンが利用可能です。 [ 89 ]さまざまな拳銃には、サードパーティ製の大容量マガジンが購入できます。[ 89 ]
大容量ドラムマガジンは、米国では民間市場でより一般的になってきているが、標準的な低容量（通常30発）のボックスマガジンに比べるとはるかに普及していない。[ 90 ]再装填にかかる時間を短縮できるため、一部の射撃手には高く評価されている。[ 91 ] [ 92 ] 2019年現在、米国では約6社のメーカーがドラムマガジンを製造しており、小売価格は1個あたり約100ドルである。[ 90 ]メーカーにはKCI USAやMagpul Industriesなどがあり、後者は民間用と軍用の両方に同じドラムマガジンを製造している。[ 90 ]
大容量マガジンは、軍隊や法執行機関[ 49 ]、競技射撃選手[ 93 ] [ 94 ]、ハンター、趣味の射撃選手[ 95 ] [ 96 ] [ 93 ]によって使用されています。これらは家庭や個人の防衛にも使用されます[ 97 ] [ 98 ]。また、大量殺人犯にも使用されます[ 85 ] [ 90 ] 。
大容量マガジン禁止法とは、一定数以上の弾薬を装填できる着脱式マガジンを禁止または制限する法律です。大容量マガジン（またはハイキャパシティ、ラージキャパシティ）という用語は、マガジンに装填できる弾薬の数を指しますが、何が大容量とみなされるかについての普遍的な定義はありません。[ 99 ]大容量は法律で別途定義されています。[ 100 ]例えば、米国では、現在失効している1994年の連邦攻撃武器禁止法には、10発以上の弾薬を装填できるマガジンに関する制限が含まれていました。2024年現在、米国の14州と多数の地方自治体が、法的に大容量と定義したマガジンを禁止または規制しています。[ 101 ] [ 1 ]米国の大多数の州は、容量に基づいてマガジンを禁止または規制していません。
オーストラリアでは、10発を超える弾薬を装填できる拳銃、半自動式リムファイア銃、ポンプアクション式およびレバーアクション式ライフル銃のマガジン（ギャラリーガンや手動連発ライフル用のウィンチェスターライフルに見られるようなチューブ型マガジンを除く）、5発を超える弾薬を装填できるショットガンのマガジン、および15発を超える弾薬を装填できるボルトアクション式およびストレートプル式ライフル 銃のマガジンは厳しく規制されている（カテゴリーD）。[ 102 ]
カナダでは、半自動式センターファイアライフルおよび半自動式ショットガンで使用するように設計されたマガジンは5発に制限されており、ハンドガンで使用するように設計されたマガジンは10発に制限されています。半自動式リムファイアライフルおよび手動操作式長銃で使用するように設計されたマガジンは、マガジン容量制限の対象外です。 [ 103 ]
ロシアでは、スポーツ用拳銃や賞品用武器を除くあらゆる種類の銃器に使用されるすべての弾倉は、10発以下に制限されている。[ 104 ]
英国では着脱式マガジンの容量制限はありません。ただし、1989 年 1 月以降、着脱式マガジンまたは 2 発以上の弾薬を装填できる非着脱式マガジンを備えたショットガンはセクション 1 銃器に分類され、銃器証明書で所持する必要があり、これはショットガン証明書で所持する「通常の」セクション 2 ショットガンよりも厳しい要件の対象となります。[ 105 ]セクション 2 ショットガンには、マガジンのないブレークバレル銃、固定 2 発マガジンを備えた連発銃および半自動銃が含まれます。1988 年法が導入されたとき、より大きな (多くの場合チューブ型マガジン) マガジンを備えた多くの銃は、マガジンを圧着することによって準拠しました。[ 106 ]
スターム・ルーガー社の創設者であるウィリアム・B・ルーガーは、大容量弾倉規制の推進役としてしばしば挙げられる。ルーガーは、銃器を禁止するのではなく、15発以上の弾倉を禁止すべきだと議会に提案した。[ 107 ]「正直な人間なら、どんな銃にも10発以上の弾丸は必要ない」と、ルーガーは1992年にNBCニュースのトム・ブロコウに語った。 [ 108 ] [ 109 ] 1989年3月30日、ルーガーは米国議会の全議員に次のような手紙を送った。
「したがって、火力に関する懸念に対処する最善の方法は、何百万丁もの旧式で完全に合法的な銃器を違法化したり、免許制にしたりすること（これは途方もない規模の免許制度構築作業となるだろう）ではなく、大容量弾倉の所持を禁止することである。大容量弾倉を単純かつ完全に、そして明確に禁止することで、『アサルトライフル』や『半自動小銃』の定義に関するあらゆる困難が解消される。銃器に別々に装着されているか、あるいは銃器に取り付けられているかにかかわらず、大容量弾倉そのものが禁止品目となる。連邦銃器法を一つ改正するだけで、これらの目的を効果的に達成できるだろう。」
ウィリアム・B・ルーガー[ 110 ]
全米ライフル協会（NRA）と全米射撃スポーツ財団（NSSF）は、9発を超える弾倉を大容量または高容量と定義するのは誤った表示だと述べている。[ 111 ] NRA立法行動研究所（NRA-ILA）は、10発を超える弾倉は標準容量であり、禁止における「高容量」の定義に異議を唱えている。[ 112 ]
1994年から2004年の間、大容量マガジンの禁止を含む連邦攻撃用武器禁止法が施行されていた。この法律は、米国で10発を超える新しいマガジンを禁止していた。[ 90 ]禁止法の失効後、大容量マガジンの所持に対する全国的な禁止はなく、これらは規制対象外の銃器アクセサリーとみなされている。[ 90 ]
連邦の高容量弾倉禁止を復活させる法案は、連邦攻撃用武器禁止法の失効以来、特にツーソン銃乱射事件（2011年）、コロラド州オーロラ映画館銃乱射事件（2012年）、ハーベスト音楽祭銃乱射事件（2017年）など、高容量弾倉が使用された米国での銃乱射事件を受けて、米国議会の民主党議員によって繰り返し提出されてきた。[ 113 ] [ 114 ]これらの取り組みは今のところ成功していない。10発以上の弾丸を装填できる新しい弾倉の禁止を復活させる連邦「アメリカ人の安全を守る法案」は、2019年9月に下院司法委員会を通過した。 [ 115 ] [ 116 ]
米国のいくつかの州とワシントンDCでは、大容量弾倉の規制または禁止が行われている。[ 117 ]禁止されている行為の種類は管轄区域によって異なり、ほとんどの州では製造、販売、または所持を禁止しているが、一部の州の法律はより限定的である（メリーランド州法では大容量弾倉の所持を禁止していない）一方、他の州の法律はより広範である（一部の州では大容量弾倉の譲渡、輸送、または取得も禁止している）。一部の州の法律には、禁止前の大容量弾倉に対する「既得権」規定が含まれており、これらを免除しているが、他の州の法律には含まれていない。[ 118 ]
大容量弾倉の規制または禁止を行っている米国の都市および郡は以下のとおりです。
大容量弾倉禁止の合憲性は、第 1 巡回区控訴裁判所[ 140 ] 、第 2 巡回区控訴裁判所 [ 141 ]、第 3 巡回区控訴裁判所[ 142 ]、第4巡回区控訴裁判所 [ 143 ]、第 7 巡回区控訴裁判所[ 144 ] [ 145 ] [ 146 ]、第9巡回区控訴裁判所[ 147 ]、およびDC 巡回区控訴裁判所[ 148 ]を含む米国の控訴裁判所によって繰り返し支持されてきた。米国最高裁判所は、第3、第 4、および第 9 巡回区の係属中の事件について、New York State Rifle & Pistol Association, Inc. v. Bruen事件[ 149 ]を踏まえて再検討するよう、許可、破棄、および差し戻し命令を発令した。
2026年3月、コロンビア特別区控訴裁判所はベンソン対アメリカ合衆国の判決で、憲法上の理由から弾倉禁止を無効とした。[ 150 ]
2004年の研究では、10発を超える弾倉の販売禁止を含む連邦攻撃用武器禁止法（1994年から2004年まで）の影響が調査された。著者らは、この禁止法は銃器による殺人事件や銃犯罪全般の致死率の低下とは関連していないと述べている。その理由として、禁止されていない半自動銃器で大容量弾倉の使用が増加したことが考えられるとしている。著者らは、大容量弾倉は攻撃用武器に分類されない銃器にも使用されているため、銃犯罪に影響を与える可能性が高いと指摘している。さらに、「しかし、10発以上を装填せずに発射できる能力（現在の弾倉容量制限）が銃撃事件の結果にどの程度影響を与えるかは明らかではない」と付け加えている。全体として、著者らは「銃犯罪による死亡率や銃撃事件による負傷率などの指標に基づくと、銃暴力の致死率や傷害率に明らかな減少は見られなかった。これは、禁止措置によってAWとLCMの両方による犯罪が減少したとすれば予想されたことだった」と報告している。[ 151 ]
2019年のロックフェラー政府研究所の調査では、州レベルのLCM禁止と殺人率の間には統計的に有意な関連性は見られなかった。 [ 152 ]
2020年のランド研究所による、大容量弾倉禁止が暴力犯罪率に与える影響に関する7つの研究のレビューでは、「大容量弾倉禁止が総殺人事件数および銃器による殺人事件に与える影響については決定的な証拠がない」ことが判明した。[ 153 ]
2019年の研究では、1990年から2017年までの米国における「高致死性大量銃撃事件」（死者6人以上と定義）の発生頻度と致死率に対する大容量弾倉（LCM）禁止の影響を調査した。この期間に米国で発生した69件の高致死性大量銃撃事件のうち、少なくとも44件（64%）でLCMが使用された。[ 154 ] LCMが使用された攻撃は、大容量弾倉が使用されなかった大量銃撃事件よりも「平均死者数が62%高かった」。大容量弾倉を禁止した州では、大量銃撃事件の発生率が大幅に低く、大量銃撃事件での死者数もはるかに少なかった。「LCM禁止のない州での高致死性大量銃撃事件の発生率は、LCM禁止のある州の2倍以上であり、年間死者数は3倍以上であった。」[ 154 ]この研究では、28年間で69件の事件は統計的には「比較的少ない数であり、有意な関連性を検出する力が制限される」ため、検出された効果の大きさが過大評価されている可能性があることを認めた。[ 154 ]研究著者らは、「さまざまなLCM法の異なる側面が、多数の死者が出る銃乱射事件の発生率に異なる影響を与えるかどうかを判断する統計的検出力がなかった（したがって、試みもしなかった）」。[ 154 ]
2020年の研究では、1984年から2017年までの米国における致命的な銃乱射事件を調査し、他の変数を統制した場合、LCM禁止と拳銃購入者免許法は致命的な銃乱射事件の大幅な減少と関連していたが、アサルトウェポン禁止、身元調査、民間人の隠し持ちの規制緩和は関連していなかったことがわかった。[ 155 ]
