M1884 ジャーマン連発銃
タイプ	ボルトアクション 連発銃
原産地	ノルウェー
サービス履歴
使用中	1884年から1900年（1905年に第2線部隊に再発行）
生産履歴
デザイナー	ジェイコブ・スミス・ジャーマン
設計	1878
建造数	31,500

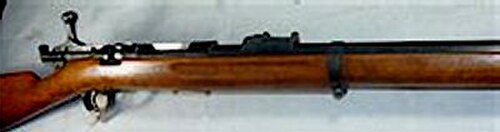

バリエーション	スウェーデンのジャーマン（3バンド） ノルウェーのジャーマン（2バンド）
仕様
質量	4.5 kg (10 ポンド)
長さ	未知
バレルの 長さ	850 mm (33.5 インチ)
カートリッジ	10.15×61R
アクション	ボルトアクション
発射速度	不明だが、オペレーターが操作できる速度
銃口速度	485～500 m/s（1,191～1,640 フィート/s）
有効射程距離	430メートル（470ヤード）（アイアンサイト使用時）
最大射程距離	2,400メートル（2,600ヤード）（10.15 x 61Rリム付き）
給餌システム	8発固定式チューブマガジン
観光スポット	Vノッチとフロントポスト

ヤーマンM1884は、1878年に設計され1884年に採用されたノルウェーのボルトアクション 式連発銃である^。[1]ヤーマンの採用とその後の改良により、ノルウェー軍は、単発の 黒色火薬兵器で武装した戦闘部隊から、無煙弾を発射する近代的な連発火器で武装した部隊へと変貌した。1880年代にはノルウェー軍の装備として数千丁が製造され、また、非常に限定的ではあるがスウェーデンでも使用された。この設計は独特で、ノルウェーの技術者ヤコブ・スミス・ヤーマンの発案によるものである。この設計がノルウェー軍から段階的に廃止された後、多くの武器がハープーンガンとして作り直された。

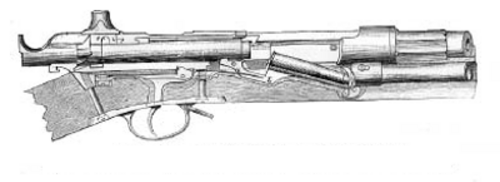

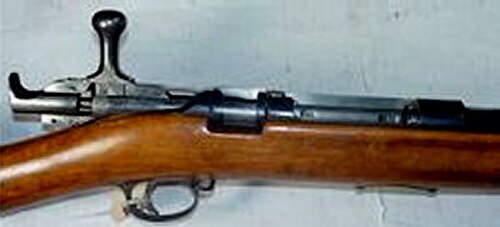

ジャーマンM1884は、8発入りの筒状マガジンで10.15mm黒色火薬の薬莢を発射し、弾丸は銃身下の筒に一列に並べ られていた。回転しないボルト（銃身の後端を密閉するアクション部分）が回転ボルトハンドルでロックされており、動作がスムーズだと評判だった。しかし、回転ボルトハンドルでロックするだけなので 、この動作は現代の弾薬を発射するのに十分な強度がないと考えられている。

ジェイコブ・スミス・ジャーマンは1838年に最初の後装式ライフル（ボール紙製の薬莢を発射する）を設計したが^{[2] 、これは当時の}軍隊によって却下された。その理由は、1分間に13発の弾丸を発射できるライフルでは十分な弾薬を補給するのは不可能だという理由だった。1870年代、彼はワークショップの日常業務から手を引き、新しく発明したボルトアクションライフルの開発に取り組んだ。特許によると、彼が開発したアクションには3つの新しい特徴があるとされた。^[2]

• エキストラクターは、使用済みの弾丸を銃尾から引き抜くだけでなく、ボルトの後方への動きを制限する役割も果たしました。
• 回転ボルトハンドルの設計。前方位置でボルトをレシーバーに固定するために使用されます。
• エキストラクターをボルト本体に固定する方法。

もう一つの興味深い奇妙な点は、ジャーマン アクションには独立したエジェクターがなく、代わりにエクストラクターが使用済みの弾丸をエレベーターに押し下げるという事実に依存していることです。その結果生じる摩擦は、弾丸をレシーバーから安全に排出するのに十分でした。

この設計は、ノルウェーとスウェーデンの合同ライフル委員会によって最初にテストされました。彼らの最初のテストは好評でしたが、連発式武器、つまり弾倉を備えた武器の望ましさが強調されました。弾倉給弾式の試作ライフルがいくつか作られました。クラグ・ペテルソン連発銃とクラグ・ヨルゲンセン連発銃の設計者であるオーレ・ヘルマン・ヨハネス・クラグは、ヤーマンライフル用に2つの異なる弾倉^[2]を設計しました。1つはクラグ・ペテルソンで使用された弾倉と実質的に同一のもので、もう1つはクラグ・ヨルゲンセンで使用した弾倉の前身となりました。ヤコブ・スミス・ヤーマン自身もいくつかの試作を製作しました^{[2] が}、主に銃身の下に管状の弾倉を装備するか、ボルトの上に横向きに取り付けた取り外し可能な弾倉を備えていました。後者は現場では使用できないと判断され、最終的にこの武器には管状の弾倉が採用されました。この弾倉はクロパチェク^{[3]の管状弾倉に似ており、それに触発された可能性があるが、}クラグ・ペテルソンの弾倉に触発された可能性も同様にある。

当時の先駆的な設計で先駆者であったにもかかわらず、ジャーマンM1884は成功したとは言えない。チューブラーマガジンとセンターファイア弾の組み合わせは、特に尖った弾丸を使用した場合に「刺激が強すぎる」と言われてきた。^[1]また、武器のバランスは発射するたびに変化した。しかし、これらの問題は両方とも、チューブラーマガジンを使用するすべての銃器に共通している。

ジャーマンの最初の設計は完全に単発銃であり、ジェイコブ・スミス・ジャーマンは当初、その銃用の弾倉を設計することに消極的だったと伝えられている^[2]。これが、弾倉とボルトが必ずしもうまく連動しない理由を説明しているのかもしれない。

最初に支給されたジャーマンM1884の照準器^[2]は、200メートルから1600メートルまで目盛りがついていた。さらに側面に一斉射撃用の照準器があり、1600メートルから2400メートルの長距離での間接一斉射撃を目的としたものだった。有効にするには、中隊全体が同時に射撃する必要があり、そうすれば少なくとも一部の弾丸が標的に命中することが保証される。生産中に照準器は改良され、シリアル番号が4330を超えるM1884には照準器の裏側に戦闘照準器が取り付けられ、^[2]照準器を完全に前方に折りたたむと現れるようになった。戦闘照準器は約430メートル（470ヤード）の固定距離に設定されており、これは武器の 最大至近距離に近いものだった。

照準器の正しい目盛りを決定するためのテスト中に、ライフル委員会は改良された弾薬を使用し、銃口速度を約485〜500 m/sに増加させました。^[2]

前述のノルウェー・スウェーデンの委員会は、10.15 x 61R弾薬^[2]も設計し、この弾薬は様々な試作機や実銃に使用された。当初は黒色火薬と紙で包まれた鉛弾を使用したが、後に無煙火薬とフルメタルジャケット弾が使用されるようになった。M1884用に500万発以上の弾薬が製造され、さらに数千種類の特殊弾薬も製造された。10.15 x 61R弾薬には、以下の異なるバリエーションが確認されている。^[2]

• 10.15 先端が丸い鉛弾、紙で包まれた黒色火薬入りのボール（おそらくテスト用の弾丸）
• 10.15 ボール、平らな先端、紙で包まれた鉛弾、黒色火薬
• 10.15 ボール、フラットチップ、フルメタルジャケット、無煙火薬
• 10.15 ギャラリー、丸型鉛弾（屋内または近距離での使用）
• 10.15 ギャラリー、上記と同じですが、ケースの首の周りにリングが圧着されています
• 10.15 空白、未塗装の木製「弾丸」、滑らかなケース
• 10.15 ブランク、上記と同じだが、ケースに6つの長い隆起が押し込まれている
• 10.15 ブランク、上記と同じだが、ケースに6つの長い隆起と6つの短い隆起が押し込まれている
• 10.15 ダミー、ケースの底まで伸びる赤い木製の「弾丸」、ケースに押し込まれた 6 つの長い隆起と 6 つの短い隆起、およびケースの首の周りに圧着された 2 つのリング
• 10.15 ダミー、上記と同じだが、首の周りの6つの長い隆起とリングのみ
• 10.15 ダミー。上記と同じですが、茶色の木製の「弾丸」と、ケースの首の周りに圧着された 2 つのリングが付いています (テストのみ)。
• 10.15 ハープーン弾、M28ハープーンガンでのみ使用される、圧着された空砲弾
• 10.15 ハープーン弾、上記と同じだが、クリンプ蓋で閉じられている

ジャーマン銃は当時としては驚くほど正確な銃でした。1886年、ジャーマン銃を選定したノルウェーとスウェーデンの合同ライフル委員会は、試験されたすべてのライフルの弾道特性のリストを作成しました。^{[2]以下に再現したリストから、ジャーマンM1884が他の試験されたライフルよりも大幅に優れていたことは明らかですが、これはジャーマン銃の}銃口速度が高かったことに一部起因しているに違いありません。

ライフル委員会は、10.15 mm 弾頭のジャーマンの最大至近距離は、 1.8 m (6 フィート) の標的に対して 438 m (479 ヤード) であると判定した。600 m (660 ヤード) の距離では、被覆なし鉛弾で 61 cm (24 インチ) 以上拡散せず、被覆弾で 46 cm (18 インチ) 以上拡散しなかった。これは、当時ノルウェーの標準兵器であったレミントン M1867の最大至近距離 300 m (330 ヤード)、600 m での拡散 96 cm (38 インチ) と比べて非常に有利であった。

比較すると、グラス銃の散布幅は 89 cm (35 インチ)、モーゼル銃 (おそらくゲヴェール 71) の散布幅は 80 cm (31.5 インチ) で、どちらも 600 m (660 ヤード) の距離で同じでした。

この武器には問題があったにもかかわらず、1884年に採用されてから1894年にクラグ・ヨルゲンセンが採用されるまでの10年間で、ノルウェー軍向けに3万丁^{[2]も製造された。同時期に}スウェーデン海軍向けにさらに1500丁^[2]が製造された。ノルウェー軍では、この銃はレミントンM1867と、まだ使用されていた 最後の数丁のカマーラダーに取って代わった。

この武器が選ばれ最初に配備されたとき、軍はこれを非常に優れた武器とみなした。^[2]発射速度は良好で、600メートルではレミントンM1867の半分以下の拡散であった（46cm対96cm）。しかし、当時の銃器の急進的な発展により、後に影を潜めることとなった。10年以内に段階的に廃止され、クラグ・ヨーゲンセン銃に置き換えられた。段階的に廃止されたにもかかわらず、1905年にノルウェーとスウェーデンの戦争が差し迫っていると考えられていたとき、いくつかの第二線部隊にこの武器が配備された。 ^[2]

軍隊での使用が終わりに近づくと、元々の黒色火薬の薬莢は無煙火薬を充填した薬莢に置き換えられた。銃口速度が上昇したにもかかわらず、照準器は変更されなかったため、^[2]ライフルの精度は大幅に低下した。

ジャーマン M1884 がオリジナルの状態で残っているのは、現在では極めて稀です。1920 年代から 1930 年代にかけて、余剰ライフルの多くは民間に売却されたり、M28ハープーンガンに改造されたりしました。

1920年代半ばからドイツ軍のノルウェー侵攻まで、民間人は新品のクラグ・ヨルゲンセンの4分の1ほどの値段で余剰のヤーマンライフルを購入することができた。手ごろな価格にもかかわらず、売れたのはごくわずかだったようだ。ライフルと弾薬を海外に売る試みもなされた。1929年には約5000丁のライフルがドイツ企業に売却されたが^[2]、これらのヤーマンライフルの運命は不明である。1936年にはサウジアラビアのイブン・サウード国王が警察用に弾薬付きヤーマンライフル2万丁を購入する交渉を開始したが^{[2] 、この要請は}ノルウェー議会によって却下された。議会は、このような時代遅れの武器の販売はノルウェーの評判を落とすことになると主張した。 1938年、元ノルウェー陸軍大尉の個人投資家トリグヴェ・G・ヒュゲンが、セイロンにジャーマンライフルを売ると申し出て、小さな国際事件を引き起こした。^[2]英国総領事館は、セイロンは英国領であり、そこで売られるすべての武器の完全な管理を望んでいると指摘し、ノルウェー政府に苦情を申し立てた。ノルウェー政府はヒュゲンを叱責し、申し出は撤回された。ヒュゲンは、リトアニア、キューバ、ニカラグア、ブルガリア、イタリア、オランダにもジャーマンライフルを売ろうとしたが、引き受け手はいなかった。^[2]

いくつかの報告によると、ナチス占領中にドイツ軍は軍の倉庫に残っていた最後のジャーマンライフルのかなりの数を溶かしたとのことです^[2]。ドイツ軍は、ジャーマンM1884が自国で使用するには時代遅れすぎると考えたにもかかわらず、このライフルに名称を与え、ジャーマンM1884はGewehr 351(n)という名称を受けました。

戦間期には、ノルウェーの銃砲職人数名が、アザラシ狩りや遭難船への救助索の発射を目的とした銛銃[2]の開発を試みた。市場が確立^しており、保管されていた数千丁のジャーマン銃を利用できることから、コングスベルグ砲工場はM28と呼ばれる銛銃を設計した。^[2]

ジャーマンは採用当時、優れた武器と考えられていた。ノルウェー軍の標準装備ライフルであったレミントンM1867や、当時のドイツ、フランス、イギリスの標準軍用ライフルと比較すると、ジャーマンが当時としては特に精度と射程距離において優れた武器であったことは明らかである。^[2]
