リボルバーは、少なくとも1つの銃身を持ち、発射のために複数のチャンバー（それぞれに1つのカートリッジを保持する）を備えた回転シリンダーを使用する連発 拳銃です。ほとんどのリボルバーモデルは、再装填が必要になる前に最大6つのカートリッジを保持するため、リボルバーは一般にシックスシューターまたはシックスガンと呼ばれます。[要出典]シリンダーが回転するメカニズムのため、ホイールガンと呼ばれることもあります。[1] [2]
発射前に、リボルバーのハンマーをコックするとシリンダーが部分的に回転し、シリンダーチャンバーの 1 つが銃身と一直線になるようにインデックスされ、弾丸が銃身から発射されます。各チャンバーを順番に回転することで、リボルバーは、各ショットの後に再装填する必要があった古い単発銃とは異なり、銃を再装填するまで複数回発砲できます。
ほぼすべてのリボルバーのハンマーのコックは手動で行われ、ユーザーが親指でハンマーを直接引いてコックするか（シングルアクション）、トリガーを引く力を内部リンクで伝達するか（ダブルアクション）、またはその両方（ダブルアクション/シングルアクション）のいずれかでコックできます。
まれに、前のショットのブローバックを利用してハンマーを自動的にコックし、次のチャンバーに弾を移動させるリボルバーのモデルもありますが、これらの自動装填式リボルバー（技術的には半自動ですが、自動リボルバーとして知られています）は、広く使用されることはありませんでした。
リボルバー機構を採用した武器の大半は拳銃ですが、他の銃器にもリボルバーアクションが採用されている場合があります。これには、ライフル、ショットガン、グレネードランチャー、オートキャノンの一部のモデルが含まれます。リボルバー武器は、ガトリング式の回転式武器とは異なり、リボルバーではチャンバーのみが回転するのに対し、回転式武器では、共通の弾薬供給部を中心に回転する独自の銃身を備えた複数の完全な銃器アクションがあります。
有名なリボルバーのモデルとしては、コルト 1851 ネイビー リボルバー、ウェブリー、コルト シングル アクション アーミー、コルト オフィシャル ポリス、スミス & ウェッソン モデル 10、ダーティハリーで有名なスミス & ウェッソン モデル 29、ナガン M1895、コルト パイソンなどがあります。
利便性と弾薬容量の点で半自動拳銃に大きく追い抜かれているにもかかわらず、リボルバーはアメリカの法執行官や警備員の間では予備や非番時の拳銃として今でも人気があり、アメリカの民間部門では防衛用、スポーツ用、狩猟用の銃として今でも一般的です。
歴史
銃器の開発において、重要な制限要因は、発射後の武器の再装填に必要な時間でした。使用者が再装填している間、武器は役に立たず、敵が使用者を攻撃するのを許していました。発射速度を上げるという問題に対していくつかのアプローチが開発されましたが、最も初期のものは、再装填せずに2回以上の射撃を可能にする多銃身武器でした。[3]その後の武器は、単一の軸に沿って回転する複数の銃身を特徴としていました。
ロンドン塔に保管されている、単銃身4薬室の火縄銃は、15世紀のある時期に発明されたと考えられている。[4]ヴェネツィアの回転式3連銃の火縄銃は、少なくとも1548年のものである。[5] 16世紀後半、中国では、趙時珍が5連銃身のマスケット銃リボルバーである荀雷嵩を発明した。同じ頃、ドイツで現代のリボルバーの最も初期の例が作られた。これらの武器は、火薬と弾丸を保持する回転シリンダーを備えた単銃身であった。これらはすぐに多くのヨーロッパの銃器メーカーによって、さまざまなデザインと構成で製造されるようになった。[6]しかし、これらの武器は複雑で、使いにくく、製造コストが高かったため、広く流通しなかった。
19世紀初頭には、「ペッパーボックス」と呼ばれる多銃身拳銃が人気を博した。もともとは前装式だったが、 1837年にベルギーの銃工マリエットがリングトリガーと取り外し可能なターンオフバレルを備えたハンマーレスペッパーボックスを発明した。[7]
1836年、アメリカ人のサミュエル・コルトが人気のリボルバーの特許を取得し、これがリボルバーの普及につながった。[8]コルトによると、彼は海上で、ラチェットと爪の機構を備えたキャプスタンに触発されてリボルバーのアイデアを思いついたという。このキャプスタンのバージョンは、彼の銃でハンマーをコックしてシリンダーを回転させるために使用されていた。これにより、各弾丸をインデックスするための信頼性が高く繰り返し可能な方法が提供され、シリンダーを手動で回転させる必要がなくなった。リボルバーが普及したのは主にコルトのセールスマンとしての能力によるものだが[要出典]、彼の影響は他の面でも広がった。彼の会社の銃の製造品質は有名になり、アメリカとイギリスの兵器庫では数世代にわたる工具製造者やその他の機械工が育成され、彼らは次の半世紀の他の製造活動に大きな影響を与えた。[9]
-
8 チャンバーの火縄銃の詳細(ドイツ、 1580年頃) -
コルト・パターソン 2ndベルトモデル
初期のリボルバーはキャップロック式の前装式だった。使用者は各薬室に黒色火薬を注ぎ、その上に弾丸を押し込み、各薬室後部のニップルに雷管を置き、そこで撃鉄がその上に落ちて火薬に点火する。これは従来の単発前装式ピストルの装填に似ているが、火薬と弾丸を銃身の全長にわたって装填する必要はなく、シリンダーの前部に直接装填できる点が異なる。重要なのは、これにより銃身自体にライフリングを施すことが可能になったことである。これは、使用者が銃身にぴったりと収まる弾丸を銃身に無理やり押し込まなくても装填できるからである（従来の前装式ピストルは滑腔銃身で弾丸は比較的緩く、装填は容易であったが精度ははるかに低かった）。1発発射した後、使用者は次の射撃のために撃鉄を起こしながらピストルを垂直に持ち上げる。そうすることで、破裂した雷管の破片が銃から落ちて機構が動かなくなるのを防ぐ。最も人気があったキャップアンドボール式リボルバーには、コルト モデル 1851「ネイビー」モデル、1860「アーミー」モデル、コルト ポケット パーカッション リボルバーなどがあり、いずれも南北戦争で広く使用された。アメリカ製のリボルバーが最も一般的だったが、ヨーロッパの武器メーカーもその頃までに数多くのリボルバーを製造しており、その多くがアメリカ軍の手に渡った。これらには、シングルアクションのルフォーシュー リボルバーやルマット リボルバー、ボーモント アダムス リボルバーやトランターリボルバーなどがあり、これらは前装式であるにもかかわらず初期のダブルアクション武器であった。 [10]
1854年、ウジェーヌ・ルフォーシューは、ルーズパウダー、ピストルボール、雷管の代わりに、自己完結型の金属カートリッジを使用する最初のリボルバーであるルフォーシューモデル1854を発表しました。これは、6発の弾丸を保持するシングルアクションのピンファイアリボルバーです。 [11]
1856年11月17日、ホレス・スミスとダニエル・B・ウェッソンは、ローリン・ホワイトの特許をリボルバー1丁につき25セントで独占的に使用する契約を締結した。スミス＆ウェッソンは1857年後半に生産を開始し、特許を保有するローリン・ホワイトとの提携により、アメリカで後部装填式リボルバーの独占生産を何年も続けた。[12]ローリン・ホワイトは特許を保有し、他のメーカーによる侵害とみなされるものに対しては精力的に防衛した（コルトがリボルバーの特許を最初に取得した際に行ったのとよく似ている）。ホワイトは特許を保有していたが、他のメーカーもロイヤリティを支払うことを条件に、その設計を使用した銃器を販売することができた。[13] [14]
ホワイトの特許が1869年4月に失効した後、3度目の延長は拒否された。他の銃器メーカーは、販売した銃ごとにロイヤリティを支払うことなく、リアローディング方式を使用して独自の武器を製造することが許可された。初期の銃器は、多くの場合、以前のキャップアンドボールリボルバーを改造したもので、金属製カートリッジをリアから装填できるように改造されていたが、コルトモデル1872「オープントップ」やスミス＆ウェッソンモデル3などの後期モデルは、最初からカートリッジリボルバーとして設計された。[13]

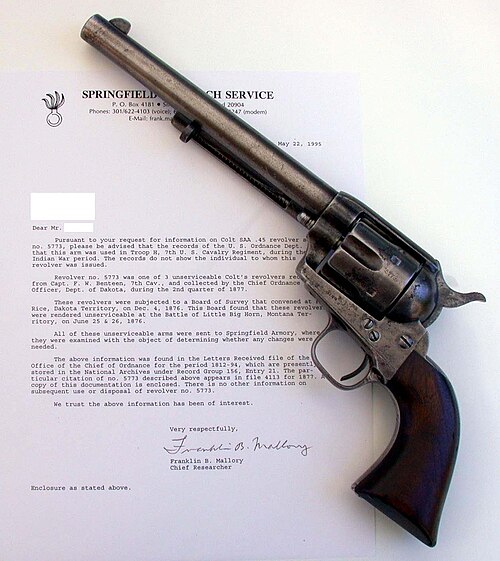

1873年、コルト社は有名なモデル1873（シングルアクションアーミーとしても知られる）、「コルト.45」（コルト社製のM1911 セミオートマチックモデルと混同しないように）、そして史上最も有名な拳銃の1つである「ピースメーカー」を発表しました。[15]以前の武器で導入された多くの進歩の集大成であったこの人気のあるデザインは、6つの金属製カートリッジを発射し、30を超える口径とさまざまな銃身長で提供されました。多数のクローンや類似品とともに現在でも生産されており、全体的な外観は1873年以来変わっていません。もともと米国陸軍向けに作られたものですが、モデル1873は広く流通し、民間人、牧場主、保安官、無法者などに同様に人気がありました。[要出典]そのデザインは数え切れないほどの他のリボルバーに影響を与えました。コルトは2度にわたり生産を中止したが、多くの要望により生産を再開した。
米国では、19世紀後半までシングルアクションのリボルバーの方がダブルアクションのリボルバーよりも人気があった。しかし、ヨーロッパの武器メーカーはすぐにダブルアクショントリガーを採用した。米国がモデル1873のような武器を生産していた一方で、ヨーロッパのメーカーはフランスのMAS Modèle 1873や、後のイギリスのエンフィールドMk IおよびIIリボルバーのようなダブルアクションモデルを製造していた。（イギリスはこれに先立ち、初期のボーモント・アダムス式ダブルアクションの弾薬変換に依存していた。）ヨーロッパのメーカーに対抗するためにコルトが初めてダブルアクションリボルバーで試みたのはコルトモデル1877だったが、これは複雑で高価で壊れやすいトリガー機構のために永続的な悪評を得た。このメカニズムは頻繁に故障するだけでなく、引き金を引くのが重かった。
1889年、コルト社はモデル1889を発表しました。これは、「トップブレイク」や「サイドローディング」シリンダーではなく、「スイングアウト」シリンダーを備えた初のダブルアクションリボルバーでした。スイングアウトシリンダーは、以前の設計の最高の特徴を組み合わせたため、すぐに普及しました。トップブレイクアクションは、すべての空の薬莢を同時に排出し、すべての薬室を露出させて簡単に再装填できる機能がありましたが、フレームが2つにヒンジで固定されていたため銃が弱くなり、剛性が不足しているために精度に悪影響がありました。「サイドローダー」は、以前のコルトモデル1871や1873と同様に、剛性のあるフレームでしたが、側面に取り付けられた装填ゲートに各薬室を合わせるためにシリンダーを回転させ、一度に1つの薬室を排出して装填する必要がありました。[16]スミス&ウェッソンは7年後にハンドイジェクター、モデル1896を.32 S&Wロング口径で発売し、その後、非常によく似ているが改良されたモデル1899（後にモデル10として知られる）を発売し、新しい.38スペシャルカートリッジを導入しました。モデル10は20世紀のベストセラーハンドガンとなり、600万個が販売されました。また、.38スペシャルは今でも世界で最も人気のあるリボルバーのチャンバーです。これらの新しい銃は、センターピンとエジェクターロッドを組み合わせてシリンダーを所定の位置に固定する点でコルト1889の設計を改良したもので、コルト1889ではセンターピンが使用されておらず、シリンダーの位置がずれる傾向がありました。[16]
リボルバーは多くの分野で人気を保っていますが、法執行機関や軍隊では、特にリロード時間の短縮と弾薬容量の増加が重要な状況では、ベレッタM9やSIGザウアーM17などのマガジン給弾式の半自動拳銃に大きく取って代わられています。[17]
特許
1815年（1825年と誤って記されることもある）、ジュリアン・ルロワというフランスの発明家が、機械的にインデックスされたシリンダーとプライミングマガジンを備えたフリントロックとパーカッションの回転式ライフルの特許を取得した。[18] [19]
マサチューセッツ州ボストンのエリシャ・コリアーは1818年にイギリスでフリントロック式リボルバーの特許を取得し、1822年までにロンドンで相当数が生産された。[20]この発明の起源は疑わしい。なぜなら、同様の設計が同年にアメリカのアルテマス・ウィーラーとフランスのコーネリアス・クーリッジによって特許取得されていたからである。 [21]サミュエル・コルトは1835年にリボルバーのイギリス特許を、1836年2月25日に回転式拳銃のアメリカ特許（番号138）を申請し、同年3月5日に最初の量産モデルを製作した。[22]
1839年8月29日には、サミュエル・コルトに別のリボルバーの特許が交付された。1836年2月25日の特許は、 1848年10月24日に「回転式銃」と題する米国特許RE00124として再交付された。これに続いて、1850年9月3日にリボルバーに関する米国特許0,007,613が、1850年9月10日にリボルバーに関する米国特許0,007,629が取得された。1855年、ローリン・ホワイトは「回転式火器の改良」と題する貫通ボア式シリンダーの特許を取得した。米国特許00,093,653。1856年、ホレス・スミスとダニエル・ウェッソンは共同経営（S&W）し、自己完結型金属カートリッジ用のリボルバーを開発・製造した。[23] 1993年に、ロジャー・C・フィールドに、リボルバーの銃身とシリンダー間のフラッシュギャップを最小限に抑える経済的な装置に関する 米国特許第5,333,531号が発行されました。
デザイン
リボルバーには円筒形のブロックの中に円形に並んだ複数の発射室があり、一度に1つずつ、これらの発射室が発射機構と銃身に一直線になるように配置されます。対照的に、ボルトアクション、レバーアクション、ポンプアクション、セミオートマチックなどの他の連発銃には、単一の発射室と、そこに薬莢を装填および排出する機構があります。[24]

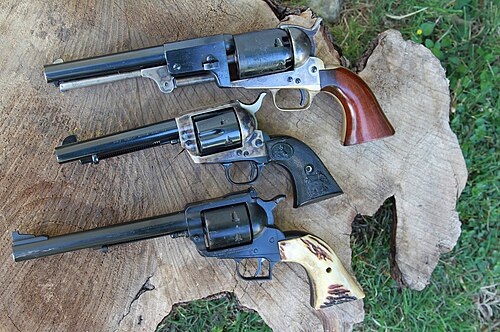

シングルアクションリボルバーは、発砲する前にハンマーを手で引き戻す必要があり、これによりシリンダーも回転する。これにより、トリガーは「シングルアクション」を1回実行するだけで済み、ハンマーを解放して発砲する。対照的に、セルフコッキング式またはダブルアクション式リボルバーでは、トリガーを1回長く握るとハンマーが引き戻され、シリンダーが回転し、最後に発砲するため、シングルアクションリボルバーよりもトリガーを引くのに力と距離が必要になる。一般的にシングルアクションよりも速く発砲できるが、ほとんどの射手にとっては精度が低下する。[24]
現代のリボルバーのほとんどは「トラディショナル・ダブルアクション」であり、シングルアクションまたはセルフコッキングモードで作動する。一般に認められている「ダブルアクション」の意味は「セルフコッキング」と同じであるため、プレコッキングができない現代のリボルバーは「ダブルアクションのみ」と呼ばれる。[24]これらは隠し携帯用である。伝統的な設計のハンマーは引き抜いた際に衣服にひっかかりやすいからである。ほとんどのリボルバーにはライトやレーザーを取り付けるためのアクセサリーレールが付いていない。ただし、スミス&ウェッソン M&P R8 ( .357 マグナム)、[25]スミス&ウェッソン モデル325 サンダーランチ ( .45 ACP )、[26]および2インチと3インチのモデルを除くすべてのバージョンのチアッパ ライノ(.357 マグナム、9×19mm、.40 S&W、または9×21mm ) は除く。[27]しかし、トーラス・ジャッジやチャーター・アームズなどの特定のリボルバーにはアクセサリーレールを取り付けることができる。[28]
リボルバーは一般的に6つの弾倉を備えているため、「6連発銃」や「6連発銃」と呼ばれることが多い。[29]しかし、銃のサイズや弾丸の口径によっては、6つより多い、または少ない弾倉を備えたリボルバーもある。各弾倉は手動で再装填する必要があるため、リボルバーの再装填は半自動拳銃の再装填よりもはるかに時間がかかる。[29]
自動装填式拳銃と比較すると、リボルバーは操作がはるかに簡単で、信頼性も高い。[29]たとえば、半自動拳銃が発砲しなかった場合、チャンバーをクリアするには、アクションを手動でサイクルして、誤って発射された弾丸を取り除く必要がある。これは、アクションのサイクルが通常、カートリッジの発射のエネルギーに依存するためである。 [29]リボルバーの場合、リボルバーのサイクルに必要なエネルギーはカートリッジの発射からではなく、ハンマーをコックするか、ダブルアクション設計の場合はトリガーを握るだけでユーザーが供給するため、これは不要である。[29]リボルバーのもう1つの大きな利点は、特に手の小さいユーザーにとって優れた人間工学である。[29]リボルバーのグリップにはマガジンが入らず、一般的な半自動拳銃のグリップよりもはるかに自由に設計またはカスタマイズできる。[29]これらの理由もあって、リボルバーは隠し携帯用および自宅防衛用の武器として依然として大きな市場シェアを維持している。[29]
リボルバーは、バネを疲労させることなく弾を装填して発射準備を整えておくことができ、適切な発射のために潤滑油にあまり依存しない。[29]さらに、ダブルアクションのみのリボルバーの場合、引き金を引くとハンマーがコックされるため、落下だけで誤射するリスクはない。[29]しかし、リボルバーの時計仕掛けのような内部部品は比較的繊細で、激しい衝撃を受けるとずれが生じる可能性があり、回転シリンダーは過度の汚れや破片によって動かなくなる可能性がある。[29]
リボルバーの長い発展の過程で、多くの口径が使われてきた。[30]これらのうちいくつかは、標準化の過程でより耐久性があることが証明され、またいくつかは一般大衆の認識となった。これらの中には、標的射撃や初心者射撃の指導に人気の口径である.22ロングライフル、警察の使用で知られる.38スペシャルと.357マグナム、クリント・イーストウッドの映画「ダーティハリー」で有名な.44マグナム、そして西部劇のコルトリボルバーで使われた.45コルトなどがある。2003年に発表されたスミス＆ウェッソン モデル500は、 .500 S&Wマグナム弾を使用する最も強力なリボルバーの1つである。[31]
リボルバーの弾丸はリムのヘッドスペース上に配置されているため、リボルバーの中には複数の種類の弾薬を装填できるものもあります。.44マグナムのリボルバーは、.44 スペシャルと.44 ロシアンも装填できます。同様に、 .357 マグナムのリボルバーは、.38 スペシャル、.38 ロング コルト、および.38 ショート コルトを安全に装填できます。一方、.22 WMRのリボルバーは、 .22 ロング ライフル、.22 ロング、および.22 ショートを装填できますが、カートリッジ圧力の違いと、.22 WMR は「ヒール」弾を発射しないという事実、およびリムの直径の違いにより高圧ガスがカートリッジの後ろから漏れて使用者に重傷を負わせる可能性があるため、そうすることは安全ではありません。しかし、一部の.22リボルバーには交換可能なシリンダーが付属しており、.22ロングライフルを.22 WMRリボルバーから発射することができます。1996年には、弾丸の直径が.355インチから.357インチの25種類のカートリッジを装填できるメデューサモデル47が製造されました。 [32]
リボルバーの技術は、米軍が使用する他の武器にも使われている。一部のオートキャノンやグレネードランチャーはリボルバーに似た機構を使用しており、暴動鎮圧用ショットガンの中には、12発まで装填可能なスプリング式シリンダーを使用しているものもある。 [33]リボルバーは、バックアップ銃としての役割に加えて、シールド銃としての特殊な役割も果たしている。「防弾」ガンシールドを使用する法執行官は、発射時にピストルのスライドがシールドの前面に当たる可能性があるため、自動装填式ピストルではなくリボルバーを選択することがある。リボルバーにはこの欠点がない。シールドの後ろに2丁目のリボルバーを固定して、素早く連続射撃を行う手段を提供することもできる。また、比較的機械的に単純で使いやすいため、多くの警察官が依然としてリボルバーを任務用の武器として使用している。[34]
2010年、大手リボルバーメーカーは、ルガーLCR、スミス＆ウェッソンボディガード38、トーラスプロテクターポリマーなどのポリマーフレームリボルバーの生産を開始しました。新しいデザインには、重量を大幅に軽減し、反動を吸収し、.38スペシャル+Pと.357マグナムの弾薬を扱うのに十分な強度を備えたポリマー技術が組み込まれています。ポリマーは下部フレームにのみ使用され、金属合金で作られた上部フレーム、バレル、シリンダーに結合されています。ポリマー技術は、リボルバーの歴史における大きな進歩の1つと考えられています。これは、フレームが以前は常に金属合金で、ほとんどがワンピース設計だったためです。[35]
21世紀のリボルバー技術のもう一つの進歩は、イタリアのメーカーであるChiappaが2009年に発表し、2010年に米国で初めて販売されたリボルバー、 Chiappa Rhinoである。米国の隠し携帯市場を念頭に置いて作られたRhinoは、リボルバーで一般的なように、弾丸がシリンダーの上部チャンバーではなく下部チャンバーから発射されるように設計されている。これは、銃口の跳ね返りを減らし、より速く正確な連射を可能にすることを意図している。さらに、シリンダーの断面は円形ではなく六角形であり、武器のプロファイルをさらに削減している。[27]
積み込みと積み下ろし
フロントローディングシリンダー
最初のリボルバーは前装式（マズルローディングとも呼ばれる）で、火薬と弾丸を別々に装填するという点でマスケット銃に似ていた。これらはキャップロック式、または「キャップアンドボール」式リボルバーと呼ばれた。これは、キャップロック式のプライミング方法が、実用的なリボルバーを実現できるほどコンパクトだったためである。装填の際には、シリンダー内の各チャンバーを銃身からずらして回転させ、前方からルーズパウダーと特大の弾丸を装填する。次に、銃身の下にあるラミングレバーを使用してチャンバーの位置を合わせる。レバーを引くと、ラマーがチャンバーに押し込まれ、ボールが所定の位置にしっかりと押し込まれる。最後に、ユーザーはシリンダーの背面にあるニップルに雷管を装着する。[10]
発砲後は、撃鉄を引いてリボルバーを垂直に持ち上げ、使用済みの雷管の破片が安全に落下するようにすることが推奨された。そうしないと、破片がリボルバーの機構に落ちて動かなくなってしまう可能性がある。キャップロック式リボルバーは「連鎖発火」に弱く、発砲時の高温ガスが他の薬室の火薬に引火する。これは、薬室を綿、ワックス、グリースで密閉することで防ぐことができる。連鎖発火は、発砲者の手に弾が当たることにつながるため、リボルバーライフルが一般的ではなかった主な理由の1つである。金属製の薬莢が一般的になる頃には、レバーアクション式など、連発式ライフルのより効果的な機構が開発されていた。[36]
この方法でシリンダーに弾を装填するのは時間がかかり、面倒な作業であり、通常、戦闘の最中に行うことはできなかった。[37]一部の兵士は、戦場で複数のリボルバーを携行することでこれを回避した。別の解決策は、取り外し可能なシリンダー設計のリボルバーを使用することだった。これらのリボルバーを使用すると、射手はシリンダーを素早く取り外し、満杯のシリンダーと交換することができた。[24]
-

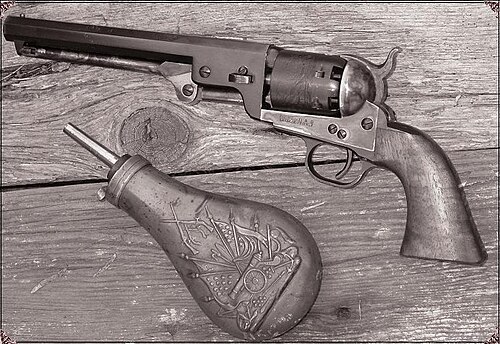

コルト 1851 ネイビー火薬入れ付き -

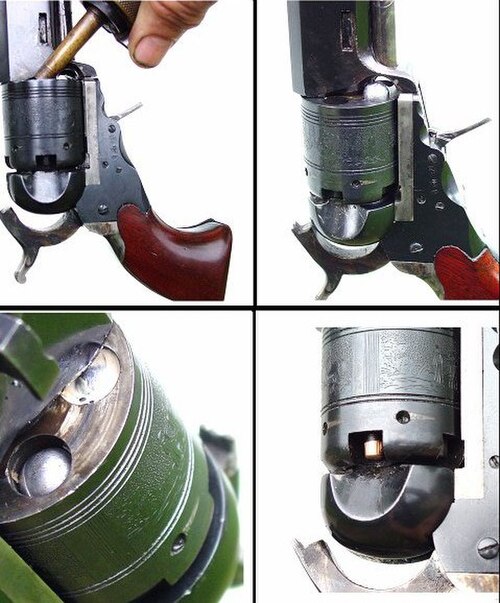

キャップアンドボールピストルのフロントリロード -
固定シリンダー設計
第一世代のカートリッジリボルバーの多く（特に製造後に改造されたもの）では、シリンダーが回転するベースピンが取り外され、シリンダーはリボルバーから取り外されて装填された。この装填方法を使用するリボルバーのほとんどはシングルアクションリボルバーであるが、アイバー・ジョンソンは取り外し可能なシリンダーを備えたダブルアクションモデルを製造した。取り外し可能なシリンダーの設計は、設計を簡素化するために、一部の現代の「マイクロリボルバー」（通常は.22リムファイアのチャンバーを備え、手のひらに収まるほど小さい）に採用されている。[35]
後期の固定シリンダーを備えたシングルアクションリボルバーモデルでは、シリンダー後部に装填ゲートが設けられ、一度に1つのカートリッジを挿入して装填することができ、銃身下のロッドを後方に押すことで発射済みの薬莢を排出することができた。[38]
オリジナルのコルト設計（および有名なコルトシングルアクションアーミーなど、それ以降のほぼすべてのシングルアクションリボルバー）の装填ゲートは右側にあり、これは馬上での装填を容易にするためであった。馬の手綱でリボルバーを左手に持ち、右手でカートリッジを排出して装填することができる。[39]
このタイプのリボルバーのシリンダーはフレームの前後にしっかりと固定されており、フレームは通常全周にわたって厚みがあるため、固定シリンダーリボルバーは本質的に頑丈な設計となっている。したがって、現代の大口径狩猟用リボルバーの多くは、固定シリンダー設計に基づいている傾向がある。固定シリンダーリボルバーは最も強力で威力のあるカートリッジを発射できるが、装填ゲートに一度に露出するのは1つのチャンバーだけであるため、スピードローダーやムーンクリップを使用して一度に複数のカートリッジを装填することができず、装填や取り外しに最も時間がかかるという欠点がある。[40]
トップブレークシリンダー

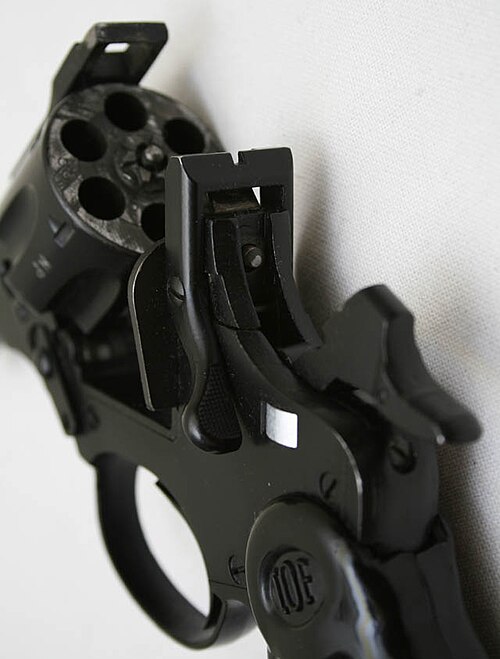

トップブレイクリボルバーでは、フレームはシリンダーの下部前面にヒンジで固定されています。ロックを解除してバレルを押し下げると、シリンダーの背面が露出します。ほとんどのトップブレイクリボルバーでは、この動作によってエキストラクターも作動し、チャンバー内のカートリッジが十分に押し戻されて落下するか、簡単に取り外せるようになります。次に、新しい弾丸がシリンダーに挿入されます。次に、バレルとシリンダーを回転させて所定の位置に固定すると、リボルバーは発射準備完了です。[24]
トップブレイクリボルバーは、特にスピードローダーやムーンクリップの助けを借りれば、固定フレームリボルバーよりも素早く弾を装填できる。しかし、この設計ははるかに弱く、高圧の弾丸を扱うことができない。この設計は、より強力でありながら同様に便利なスイングアウトシリンダー設計に取って代わられ、ほとんど時代遅れになっているが、メーカーは今でもカウボーイアクションシューティングで使用するために19世紀後半の設計の複製を製造している。[24]
最初のトップブレイクリボルバーは、1858年12月末にデヴィズメによってフランスとイギリスで特許を取得しました。[41]最も一般的に見られるトップブレイクリボルバーは、スミス＆ウェッソン、ウェブリー＆スコット、アイバージョンソン、ハリントン＆リチャードソン、マンハッタンファイアアームズ、メリデンアームズ、フォアハンド＆ワズワースによって製造されました。[42]
ティップアップシリンダー

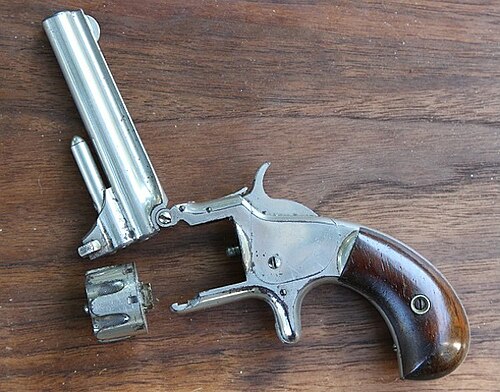

ティップアップリボルバーは、スミス&ウェッソン モデル1で金属カートリッジが使用された最初の設計であり、銃身が上方に回転し、トップストラップの前端にヒンジで取り付けられていた。S&Wのティップアップリボルバーでは、銃身リリースキャッチはトリガーの前のフレームの両側にある。スミス&ウェッソンは、スミス&ウェッソンモデル1 1/2の第3シリーズでこれを廃止したが、1870年にスピレットがエジェクタースターも含めた特許を取得して以来、19世紀のヨーロッパではかなり広く使用された。[43]
スイングアウトシリンダー
リボルバーの装填と取り出しの最も現代的な方法は、スイングアウトシリンダーによるものである。[44]最初のスイングアウトシリンダーリボルバーは、1858年12月末にデヴィスメによってフランスとイギリスで特許取得された。[41]シリンダーはチャンバーと平行なピボットに取り付けられており、シリンダーは外側と下側にスイングする（ほとんどの場合、左方向）。シリンダーアセンブリの前面から突き出たロッドによって操作されるエキストラクターが取り付けられている。これを押すと、発射されたすべての弾丸が同時に押し出される（トップブレイクモデルと同様に、移動距離は長い未発射の弾丸が完全には抽出されないよう設計されている）。次に、シリンダーに弾丸を（個別に、またはスピードローダーを使用して）装填し、閉じて所定の位置に固定する。[24]
シリンダーを支える旋回部分はクレーンと呼ばれ、スイングアウトシリンダー設計の弱点です。映画やテレビでよく描かれている、手首を軽く動かしてシリンダーを開閉する方法を使用すると、実際には時間の経過とともにクレーンが曲がり、シリンダーが銃身とずれてしまいます。チャンバーと銃身がずれていると、弾丸がチャンバーから銃身に移行するのを妨げる可能性があるため、危険です。これにより、チャンバー内の圧力が高まり、弾丸が損傷し、弾丸が詰まった場合に爆発する可能性があります。[45]
ほとんどの設計ではシリンダーはシリンダー後部の1点でのみ閉じられているため、発射の衝撃はクレーンに多大なストレスを与える可能性があります。ルガースーパーレッドホークなどのより強力な設計では、シリンダー後部のロックだけでなくクレーンにもロックが使用されています。このラッチにより、シリンダーとフレーム間の結合がより強固になり、より大きく強力なカートリッジの使用が可能になります。スイングアウトシリンダーは固定シリンダーほど強力ではなく、クレーンを損傷しないようにシリンダーを装填する際には細心の注意を払う必要があります。[45]
その他のデザイン
ユニークな設計の 1 つは、マーウィン ハルバートによって設計され、銃身とシリンダーのアセンブリを 90 度回転させて前方に引くことで、シリンダーから砲弾を排出するというものでした。
アクション
シングルアクション
シングルアクションリボルバーでは、ハンマーは手動でコックされ、通常は射撃手または補助手の親指で引き起こされる。この動作により、シリンダーが次の弾丸に進み、チャンバーが銃身と一直線になった状態でシリンダーが所定の位置に固定される。トリガーを引くとハンマーが解放され、チャンバー内の弾丸が発射される。再度発射するには、ハンマーを手動で再びコックする必要がある。トリガーはハンマーを解放するという単一の動作のみを実行するため、これを「シングルアクション」と呼ぶ。単一の動作のみが実行され、トリガーを引く力が軽くなるため、この方法でリボルバーを発射すると、ほとんどの射手はより高い精度を達成できる。さらに、ハンマーを手動でコックする必要があることは安全装置として機能する。一部のリボルバーでは、ハンマーがプライマーまたはニップルに載っているため、6つのチャンバーすべてに弾丸が装填されている場合、衝撃による偶発的な発砲の可能性が高くなります。アメリカ開拓時代のコルト・パターソン、コルト・ウォーカー、コルト・ドラグーン、コルト・シングルアクション・アーミーがこのシステムの例です。[24]
ダブルアクション
ダブルアクション (DA) では、トリガーを引くストロークによって 2 つのアクションが生成されます。
- ハンマーはコック位置まで引き戻され、これによりシリンダーも次の弾丸にインデックスされます。
- ハンマーが解放され、撃針を叩きます。
つまり、DAは引き金を引く動作とは別にコッキング動作が不要であることを意味する。引き金を引くたびに完全なサイクルが実行される。これにより、コッキングせずに銃を携帯できると同時に、引き金のみで引き金を引いて発射することもできる。しかし、これにはより長く、より強い引き金のストロークが必要となるが、この欠点は銃を落とすことによる誤射に対してより安全であるため、安全機能とみなすこともできる。[24]この唯一の動作モードは、第二次世界大戦中のイギリス軍の訓練時間を短縮するものと考えられていた。当時、リボルバーの使用法は至近距離での速射であった。[46]
ほとんどのダブルアクションリボルバーは2つの方法で発射できます。[24]
- 最初の方法はシングルアクションです。つまり、シングルアクションリボルバーとまったく同じです。親指でハンマーを起こしてシリンダーをインデックスし、トリガーを引くとハンマーが解放されて弾丸が発射されます。
- 2 つ目の方法はダブルアクション、つまりハンマーダウンの位置から行う方法です。この場合、トリガーは最初にハンマーを起こしてシリンダーを回転させ、次にトリガーストロークの後ろでハンマーをトリップさせて、チャンバー内の弾丸を発射します。
ダブルアクションオンリー（DAO）または、より正確にはセルフコッキングと呼ばれる特定のリボルバーには、ハンマーを後方にロックするためのラッチがなく、ダブルアクションモードでのみ発射できる。ハンマーをロックする方法がないため、DAO設計はボブハンマーまたはスパーレスハンマーになる傾向があり、ハンマーがリボルバーのフレームで完全に覆われている（つまり、シュラウドまたはフード付き）場合もあります。これらは通常、リボルバーを衣服から引き抜くとハンマーのスパーが引っかかる可能性があるため、隠し携帯用に設計されていますが、この設計により狙いを定めた射撃の精度が低下する可能性があります。[47]
DAおよびDAOリボルバーは、何十年にもわたって多くの警察署の標準装備のサイドアームでした。半自動拳銃が人気を博したのは、セーフアクションの登場後の1980年代と1990年代になってからでした。これらの選択の理由は、携帯と使用のモードです。ダブルアクションは、引き金を引くだけで済む携帯モードを可能にするため、ストレスの高い状況で好まれます。セーフティキャッチの解除や別のコッキングストロークは必要ありません。[47]
他の
19 世紀半ばのキャップ アンド ボール リボルバーの時代には、イギリスのトランターとアメリカのサベージ「フィギュア エイト」という 2 つのリボルバー モデルで、射手の中指がメイン トリガーの下の第 2 トリガーを引くことでハンマーを起こす方法が採用されていました。
アイバー・ジョンソンは1940年から1947年にかけて、トリガー・コッキング・ダブルアクションと呼ばれる珍しいモデルを製造した。ハンマーが下がっている場合、トリガーを引くとハンマーがコックされる。ハンマーがコックされた状態でトリガーを引くと、発砲する。つまり、ハンマーが下がった状態からリボルバーを発砲するには、トリガーを2回引かなければならない。[48]
これは、1860 年代にフランスで製造されたピンファイア リボルバー用に、1862 年 9 月 27 日に Eugène Lefaucheux がフランス特許番号 55784 で特許を取得した「システム トリプル アクション」の動作に似ています。Lefaucheux トリプル アクションは、親指でハンマーをコックしてシングル アクションで使用することも、トリガーを長く引いてダブル アクションで使用することもできます。また、トリガーを引いてハンマーをコックしてからシングル アクションで射撃することもできます。[引用が必要]
3Dプリントされたリボルバー
ジグザグリボルバーは、2014年5月に一般に公開された3Dプリントされた.38リボルバーです。 [49] [50]これは、川崎出身の日本人、井村美智氏が3Dプリンターとプラスチックフィラメントを使用して作成しました。[50]
サプレッサーと併用
一般的に、リボルバーは消音装置（サイレンサー）を装着しても効果がありません。これは、通常、回転するシリンダーと銃身の間に小さな隙間があり、弾丸は発射時にそこを通過、つまりジャンプする必要があるためです。この隙間から、かなり大きな音が発せられます。消音装置は銃口から発せられる音しか抑制できません。[51]
サプレッサー付きリボルバーの設計は、1895年から第二次世界大戦まで帝政ロシアとその後のソ連で使用されたベルギー設計のリボルバー、ナガンM1895に存在します。このリボルバーは、薬莢が弾丸の先端を超えて伸びるユニークな薬莢と、発射準備ができると薬莢の先端を銃身内に収めるために前方に動くシリンダーを使用します。これによりシリンダーと銃身の隙間が埋められ、発射時には薬莢が膨張して隙間を密閉します。ほとんどのリボルバーのシリンダーと銃身の小さな隙間は内部の弾道には影響しませんが、ナガンの密閉はサプレッサーと一緒に使用すると特に効果的であり、発明されて以来、サプレッサー付きのナガン・リボルバーが数多く使用されています。[52]
ロシア設計の近代的なリボルバーにはOTs-38がある[53]。これは、薬莢に消音機構を組み込んだ弾薬を使用しており、消音の問題に関してはシリンダーと銃身の隙間は無関係である。OTs-38は、もともと半自動式用に設計された特殊弾薬（ソビエトSP-4）の弾丸の形状のため、シリンダーと銃身の間に異常に近くて正確なフィット感が必要である。
さらに、米軍はトンネルネズミ用にスミス＆ウェッソン モデル29の特別版、クワイエット スペシャル パーパス リボルバー（QSPR）の設計を実験した。これは特殊な.40口径弾を使用する。しかし、正式に採用されることはなかった。
自動拳銃
「オートマチック リボルバー」という用語には 2 つの異なる意味がある。1 つ目は 19 世紀後半から 20 世紀初頭に使われた用語で、当時は「オートマチック」は発射の仕組みではなく、使用済みの薬莢の取り出しと排出を指していた。この文脈における「オートマチック リボルバー」とは、コルト シングル アクション アーミーの設計のように、スライド ロッドまたはピンを使用して各薬莢を個別に手動で取り出すのではなく、アクションを壊すなどして、発射済みの薬莢を「自動的に」取り出すリボルバーのことである。この用語は、当時の広告で広く使用され、より一般的なロッド取り出しタイプのリボルバーと区別する手段として使用されていた。[54]
2 つ目の意味では、「オートマチック リボルバー」は、抽出ではなく発射のメカニズムを指します。ダブル アクション リボルバーは、長いトリガー プルを使用してハンマーをコックするため、発砲の合間に手動でハンマーをコックする必要がありません。この欠点は、ハンマーをコックする長く重いプルにより、ダブル アクション リボルバーはシングル アクション リボルバーよりも正確に射撃するのがはるかに難しいことです (ただし、ダブル アクションのハンマーをコックすると、トリガー プルの長さと重量が軽減されます)。発射設計からオートマチックと呼ばれる珍しい種類のリボルバーは、この制限を克服し、ダブル アクションの高速性とシングル アクションのトリガー操作性を実現しようとしています。Webley -Fosbery オートマチック リボルバーは、この最も有名な商用例です。これは反動操作式で、シリンダーとバレルが後方に反動してハンマーをコックし、シリンダーを回転させます。シリンダーの外側にはカム溝が刻まれており、次のチャンバーに進む手段を提供している。シリンダーが後退するときに半回転、前進するときに半回転する。.38口径バージョンは8発、.455口径バージョンは6発の弾丸を装填できる。当時、入手可能な自動拳銃は少なく、大型で信頼性が低く、高価だった。自動リボルバーは登場当初は人気があったが、信頼性が高く安価な半自動拳銃の登場によりすぐに取って代わられた。[55]
1997年、マテバ社は反動で作動する自動リボルバーの一種を開発し、マテバ・オートリボルバーという商品名で販売された。これは反動エネルギーを利用して、モデルに応じて6発または7発の弾丸を装填した通常のリボルバーのシリンダーを自動回転させるものである。同社はオートリボルバーのいくつかのバージョンを製造しており、その中には.357マグナム、.44マグナム、.454カスール口径の長銃身やカービンのバリエーションも含まれている。[56]
パンコール・ジャックハンマーは、自動リボルバーと同様の機構に基づいた戦闘用ショットガンである。ブローフォワードアクションを使用して銃身を前方に動かし（これによりシリンダーからロックが解除され）、シリンダーを回転させ、ハンマーをコックする。[57]
回転式長銃
リボルバーは拳銃だけに限らず、長い銃身の武器はサイドアームよりも軍事用途に有用であるため、リボルバー機構の歴史を通じて、成功の度合いはまちまちながら、ライフルとショットガンの両方にこのアイデアが適用されてきました。[58]
ライフル
回転式ライフルは、回転式ピストル用に以前に開発された回転式発射機構と組み合わせることで、ライフルの発射速度を上げる試みとして開発された。コルトは19世紀初頭に回転式ライフルの実験を始め、様々な口径と銃身長のものを作った。コルトの回転式ライフルは、アメリカ軍が採用した最初の連発式ライフルであり、兵士の発射速度を向上させるために支給された。しかし、6発発射した後、射手は再装填に過度の時間を要した。また、時々、これらのコルトライフルは一度にすべての弾丸を発射し、射手を危険にさらした。それでも、初期モデルは1838年のセミノール戦争で使用された。 [59] [60]南北戦争中、ルマットリボルバーをベースにしたルマットカービンが作られた。[61]

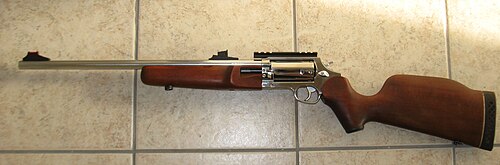

タウラス社とそのオーストラリアのパートナー企業ロッシ社は、タウラス・ジャッジ・リボルバーのカービン型であるタウラス/ロッシ・サーキット・ジャッジを製造している。この銃は、.45ロングコルトと.410ボアのオリジナルの組み合わせのチャンバーのほか、.44マグナムのチャンバーとデュアルシリンダーの.22LR/ .22WMRモデルがある。このライフルには、シリンダーと銃身の間から漏れる高温のガスから射手を守るため、シリンダーに小さなブラストシールドが取り付けられている。[62]
ショットガン
コルト社は短期間、いくつかの回転式散弾銃を製造したが、その成功と失敗は混在していた。コルトモデル1839散弾銃は1839年から1841年にかけて製造された。その後、モデル1855回転式ライフルをベースにしたコルトモデル1855散弾銃が1860年から1863年にかけて製造された。生産数が少なく古いため、コルト社の銃器の中で最も希少なものの一つとなっている。[63]
アームセル・ストライカーは、シリンダー内に12ゲージ弾10発を装填した回転式ショットガンの現代版である。コブレイ社はこれをストリートスイーパーとして模倣した。[17] [64]

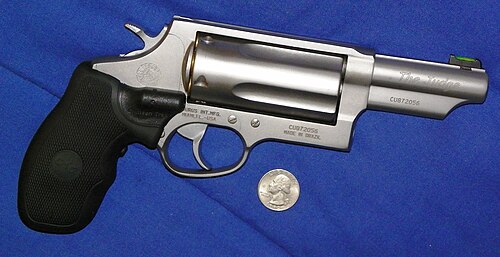

前述のとおり、オリジナルの Taurus/Rossi Circuit Judge は、.45LC カートリッジと .410 口径シェルの両方を使用できるようになっています。ただし、滑腔銃身ではなくライフル銃身を使用しています。
MTs255 (ロシア語: МЦ255 ) は、5 発装填式の内部回転シリンダーで給弾される散弾銃です。この銃は、TsKIB SOO (スポーツおよび狩猟用武器の中央設計および研究局) によって製造されています。12、20、28、32ゲージと.410 口径の銃が販売されています。
その他の武器
Hawk MM-1、Milkor MGL、RG-6、RGP-40は、リボルバーアクションを使用するグレネードランチャーです。シリンダーが非常に大きいため、シリンダーのインデックスにはバネ巻き機構が使用されています。
リボルバー砲は、モーター駆動のリボルバーのような機構を使用して中口径の弾薬を発射します。
6門の銃
六連発拳銃または六連発拳銃は、6発の弾丸を装填できる回転式拳銃である。六連発拳銃のシリンダーは「ホイール」と呼ばれることが多く、六連発拳銃自体は「ホイールガン」と呼ばれることが多い。[65] [66] 「六連発拳銃」は6発の弾丸を装填できる拳銃全般を指すが、通常はコルト・シングル・アクション・アーミー、またはルガー・ヴァケロやベレッタ・スタンピードなどの現代の類似品を指す。
1970 年代まで、コルト シングル アクション アーミーやルガー ブラックホークなどの旧式のリボルバーは、引き金を引かない限り撃針が薬莢の雷管に接触するのを防ぐドロップセーフティ(撃針ブロック、ハンマー ブロック、トランスファー バーなど)を備えて再設計されていましたが、安全に携帯するには、ハンマーを空の薬室の上に配置する必要がありました。これにより、使用可能な薬莢は 6 発から 5 発に減りました。または、一部のモデルでは、薬室間のピンまたはその目的のために作られた溝に配置され、6 発すべてを使用できる状態が維持されました。これにより、コックされていないハンマーが薬莢の雷管に直接触れることがなくなりました。この方法で使用しないと、ハンマーが雷管に直接触れ、銃を落としたりハンマーを叩いたりすると、意図しない発砲が発生する可能性があります。一部のホルスター メーカーは、ハンマーの下に厚い革ひもを付けて、6 発すべてを装填した銃の携帯を可能にするとともに、銃をホルスターに固定して偶発的な紛失を防ぐのに役立てていました。
シックス・ガンは、カウボーイアクションシューティング愛好家が競技射撃でよく使用しており、西部開拓時代の銃撃戦を模倣するほか、一般的な標的射撃、狩猟、個人防衛などの用途にも使用されるように設計されています。[67]
注目のブランドとメーカー
- ロバート・アダムス
- アームスコール
- アストラ
- チャーターアームズ
- チアッパ・ファイアアームズ
- シマロン・ファイアアームズ
- コルツ製造会社
- エルスタル国立工場
- フリーダムアームズ
- グリスウォルドとガニソン
- ハリントン＆リチャードソン
- アイバー・ジョンソン
- ヤンツ（リボルバー）
- キンバー製造
- コルト
- マグナムリサーチ
- マヌリン
- マテバアームズ
- メリデンファイアアームズ社
- マーウィン・ハルバート
- ナガン
- ノースアメリカンアームズ
- レミントンアームズ
- ロッシ
- ロイヤル小火器工場
- スターム・ルガー社
- スミス＆ウェッソン
- タウラス・ファイアアームズ
- 米国銃器製造会社
- A. ウベルティ Srl.
- ウィリアム・トランター
- ウェブリー＆スコット
- ダン・ウェッソン銃器
ギャラリー
-
-
-
-
-

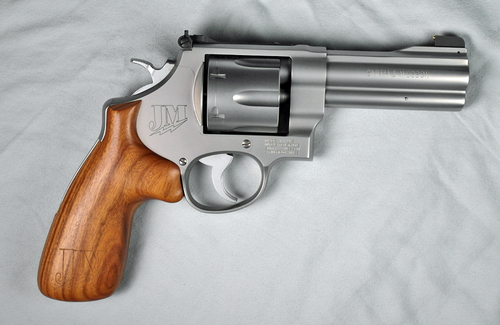

ジェリー・ミキュレクが設計したスミス＆ウェッソン モデル 625JM 。 -

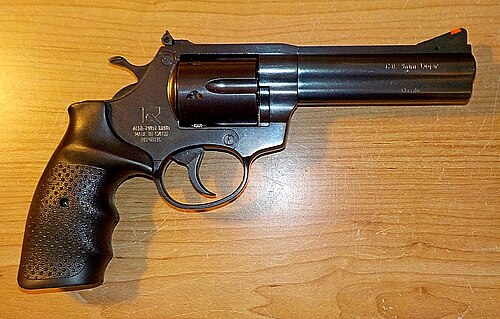

アルファ プロジェクト モデル アルファ パラ 9mm 口径 -

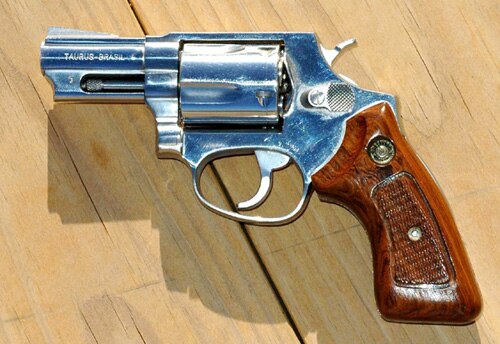

タウラス.357 マグナム モデル 605 -
-
-
コルト 1849 ポケットモデル、1850～1873 年製造。 -
ベルギー製ルフォーシュー リボルバー、1860年頃 - 1865年 -

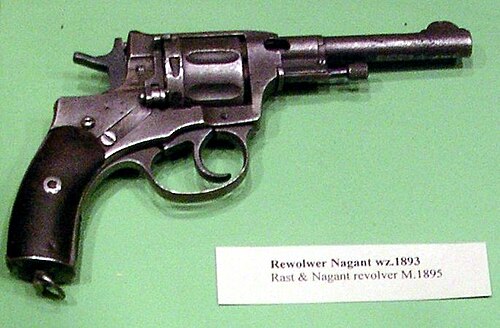

ロシアのナガンM1895 -
スミス＆ウェッソン モデル29 -

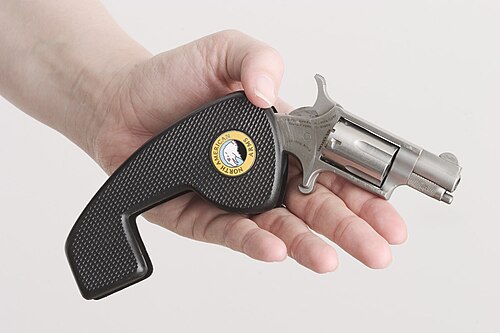

ノース アメリカン アームズ (NAA) の .22 LR ミニ リボルバー。折りたたんでグリップに収納でき、ベルト クリップで安全に携帯できます。
