ボルトアクション

ボルトアクションは、ボルトハンドルを介してボルトを直接操作することによって操作される手動式銃器アクションの一種であり、ボルトハンドルは、銃器の右側に配置されるのが一般的です（ほとんどのユーザーは右利きであるため）。ボルトアクション銃器の大部分はライフルですが、ショットガンやハンドガンにもボルトアクションのバリエーションがいくつかあります。

ボルトアクション式銃器は一般的に連射式銃器ですが、特にほとんどのオリンピックやISSFライフル競技 など、単発式銃器が義務付けられている射撃スポーツでは、単発式の設計も数多く利用されています。

19世紀後半から二度の世界大戦を通じて、ボルトアクション式小銃は世界のほとんどの軍隊で標準的な歩兵 用武器であったが、アメリカ軍は例外で、アメリカ軍はM1ガーランド 半自動小銃を使用していた。第二次世界大戦後の現代の軍隊と法執行機関では、ボルトアクション式火器は半自動火器と選択射撃火器に大きく置き換えられ、その設計が本来持つ優れた命中精度と精密性、および自動装填式設計に比べて頑丈さと信頼性 のため、狙撃用ライフルとしてのみ使用されている。

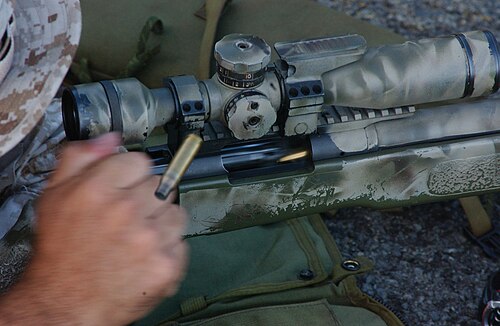

ほとんどのボルトアクション式銃器は、回転ボルト操作を採用しており^{[疑わしい–議論が必要]、}最初にハンドルを上方に回転させてボルトをレシーバーからロック解除し、次にハンドルを引いて銃尾を開き、使用済みの薬莢を抜き取って排出できるようにする。これにより、ボルト内のストライカーもコックされ (銃の設計に応じてボルトの開閉時に発生)、シアに噛み合う。ボルトが前方位置に戻ると、新しい薬莢(ある場合) がマガジンから銃身 室に押し出され、最後にハンドルを下方に回転させて銃尾がしっかりと閉じ、ボルトのヘッドがレシーバーに再ロックされる。あまり一般的ではないボルトアクションタイプはストレートプル機構で、ハンドルを上方に回す必要がなく、ユーザーの手でハンドルを後方に引くとボルトが自動的にロック解除される。

最初のボルトアクション式ライフルは、 18世紀にさかのぼる後装式ライフルの研究を経て、1824年にヨハン・ニコラウス・フォン・ドライゼによって製造された。ドライゼは1836年までにニードルライフル（ニードルライフル）を完成させ、それは1841年にプロイセン軍に採用された。それは1848年のドイツ革命で限定的に使用されたが、 1864年にデンマークに勝利するまで広く配備されることはなかった。^[1] 1850年、金属製のセンターファイアボルトアクション式後装式ライフルがベアトゥス・ベリンガーによって特許を取得した。^[2] 1852年、別の金属製のセンターファイアボルトアクション式後装式ライフルがジョセフ・ニーダムによって特許を取得し、1862年に別の特許で改良された。^{[3] [4] [5]} 1860年代には、金属製の薬莢の火薬に点火する機構であるプライマーの2つの異なるシステム、ベルダン^[6]とボクサー^[7]のシステムも発明されました。

アメリカ合衆国は1857年に900丁のグリーンライフル（アンダーハンマー式、雷管式、単発ボルトアクション、紙薬莢、オジバル銃身ライフリングシステム）を購入し、南北戦争中の1862年のアンティータムの戦いで使用された。^[8]しかし、この武器は最終的に兵士に支給するには複雑すぎると判断され、従来型の前装式ライフルであるスプリングフィールド モデル1861に取って代わられた。南北戦争中、ボルトアクション式のパーマー カービン銃が1863年に特許を取得し、1865年までに1000丁が騎兵兵器として購入された。フランス軍は1866年に初のボルトアクションライフルであるシャスポー銃を採用し、1874年には金属薬莢のボルトアクション式グラース銃が続いた。

ヨーロッパの軍隊は19世紀後半を通じてボルトアクション式ライフルの開発を続け、最初にクロパチェック銃やルベル銃に採用された管状弾倉を採用した。最初のボルトアクション連発ライフルは、1855年に英国で、正体不明の発明家が特許代理人オーギュスト・エドゥアール・ロラドゥ・ベルフォードを通じて、銃床内の重力作動式管状弾倉を使用するという特許を取得した。^[9]もう一つのより有名なボルトアクション連発ライフルは1867年のヴェッテルリ銃で、センターファイア弾を使用する最初のボルトアクション連発ライフルは、1871年にウィーンの銃工フェルディナント・フルヴィルトが設計した武器である。^{[10]最終的に、軍は}ボックスマガジンを使用するボルトアクションライフルに目を向けた。この種のものとしてはM1885レミントン・リーが最初であったが、一般に最初に採用されたのはイギリスの1888リー・メトフォードであった。第一次世界大戦はボルトアクションライフルの使用が最高潮に達した戦争であり、その戦争に参加したすべての国がさまざまなボルトアクション設計で武装した軍隊を展開した。

第二次世界大戦前の軍備増強の期間中、軍のボルトアクション式小銃は半自動小銃、後に全自動小銃に取って代わられ始めたが、大戦中はほとんどの戦闘員の主力武器であり続けた。多くのアメリカ軍部隊、特に米海兵隊は、十分な数のM1ガーランド小銃が利用可能になるまで、ボルトアクション式のM1903スプリングフィールド小銃を使用していた。ボルトアクションは、優れた精度、信頼性、軽量化、および半自動小銃の代替品が許すより速い発射速度よりも装填を制御できる能力の可能性を秘めているため、今日でも多くの狙撃ライフルの間で一般的である。しかし、特に指定狙撃手の役割で使用される半自動小銃の設計は数多くある。

現在、ボルトアクションライフルは主に狩猟用および標的用ライフルとして使用されています。これらのライフルは、安全な距離から一発の致命的な射撃を行うのに十分であるため、害獣から鹿、特にサファリで捕獲した大型の獲物まで、あらゆるものを狩るのに使用できます。標的射撃手は、設計の単純さ、信頼性、および精度から、単発ボルトアクションを好みます。

ボルトアクション式ショットガンは現代の銃器の中では珍しいと考えられているが、かつては.410エントリーレベルのショットガンや、安価な12ゲージショットガンで一般的に使用されていた。M26モジュラーアクセサリショットガンシステム（MASS）は、ボルトアクション式ショットガンの最新かつ先進的な例であるが、アンダーバレルマウントを使用してM16ライフルまたはM4カービンに取り付けられるように設計されています（ただし、スタンドアロンキットを使用すると、MASSはスタンドアロンの武器になります）。モスバーグ12ゲージボルトアクションショットガンは、1997年の銃器法改正後にオーストラリアで一時的に人気がありましたが、ショットガン自体は操作が難しく、3発入りのマガジンしかなかったため、従来の二連式ショットガンに比べて実用的または実際の利点はありませんでした。

一部のピストルはボルトアクション方式を採用していますが、これはまれであり、そのような例としては、通常、狩猟用や標的用の特殊な拳銃が挙げられます。

ボルトアクション設計のほとんどは、回転ボルト（または「ターンプル」）設計を採用しており、射手はハンドルを上方に「回転」させてボルトを銃尾からロック解除し、撃針を起こし、次に後方に「引いて」銃尾を開き、使用済みの薬莢を取り出し、その後、このプロセスを逆に実行して次の薬莢をチャンバーに装填し、銃尾を再度ロックする。ターンボルトアクション設計には、主に4つある。レミントンM-700は、おそらく史上最多の生産数を誇るライフルで、現在ではほとんどのカスタム競技用ライフルのアクションのベースとしても使用されている。^{[11] [出典が必要]}他に、モーゼルシステム、リー・エンフィールドシステム、モシン・ナガンシステムがある。

これら4つの方式は、ボルトがレシーバーに収まる方法、操作中のボルトの回転方法、銃の発射時にボルトを所定の位置に保持するロック ラグの数、およびアクションがボルトの開放時にコックされるか (モーゼル方式とモシン ナガン方式の両方)、またはボルトの閉鎖時にコックされるか (リー エンフィールド方式) が異なります。現代のボルトアクション ライフルの大部分は戦後に商業市場向けに製造され、レミントンによってユニークで最も正確な^[要出典]モデル 700 が数千万丁製造されました。他の 2 つはモーゼル方式を採用しており、リー エンフィールド方式やモシン ナガン方式などの他の設計は限られた使用しかされていません。

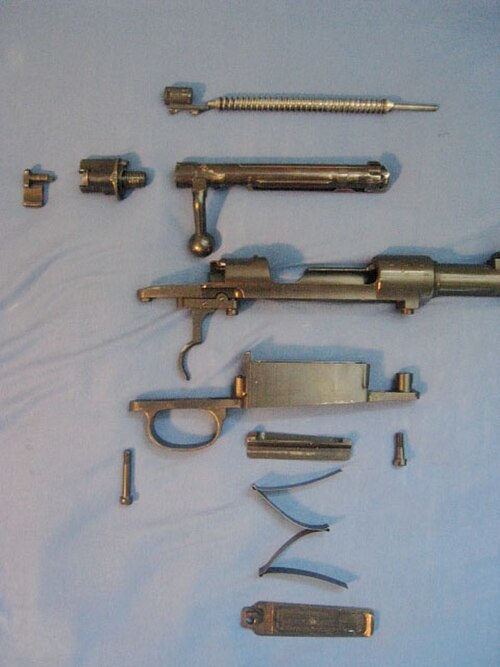

モーゼルボルトアクションシステムは、19世紀のモーゼルボルトアクションライフルの設計に基づいており、ポール・モーゼルが設計したゲヴェール98で完成しました。これは世界で最も一般的なボルトアクションシステムであり、^{[要出典]、} 20世紀半ばまでほぼすべての現代の狩猟用ライフルと大部分の軍用ボルトアクションライフルで使用されていました。モーゼルシステムは、ボルトヘッドのすぐ後ろに2つのロックラグがあるため、リーエンフィールドシステムよりも強力であり、高圧カートリッジ（つまりマグナムカートリッジ）をより適切に処理できます。9.3 ×64mmブレンネケと8×68mm Sマグナムライフルカートリッジ「ファミリー」は、モーゼルM98ボルトアクション用に設計されました。

斬新な安全機能として、ボルトの後ろに第 3 のロック ラグを導入した。このラグは通常はボルトをロックしない。これは、非対称のロック力を発生させるためである。モーゼル システムは「コック オン オープニング」を特徴としており、これはライフルが開かれたときにボルトが上向きに回転してアクションがコックされることを意味する。モーゼル M 98 システムの欠点は、安価に大量生産することが非常に難しいことである。^[要出典]モーゼル M 98 に触発された派生型の多くは、生産を簡素化するために第 3 の安全ロック ラグを省略するなどの技術的な変更が施されている。

モーゼル M 98 ボルトアクション システムのコントロール フィードは、シンプルで強力、安全で、よく考えられた設計であり、20 世紀に登場した他の軍用およびスポーツ用ライフルの設計に影響を与えました。

• Gewehr 98 /スタンダードモデル/カラビナ 98k
• M24シリーズ
• 24ページ/ 33ページ
• 24式小銃
• M1903 スプリングフィールド
• パターン 1914 エンフィールド
• M1917 エンフィールド
• 有坂 三八式/九九式
• M48 モーゼル
• KBwz. 98a /カラビネック wz. 1929年
• FR7/FR8
• CZ 550、ヘイムエクスプレスマグナム、ウィンチェスターモデル70、モーゼルM98などの現代の狩猟用/スポーツ用ライフル
• Sako TRG、Accuracy International Arctic Warfare、GOL Sniper Magnumなどの現代のスナイパーライフル

ゲヴェール 98 の導入前に設計されたモーゼル アクションのバージョン (スウェーデンのモーゼルライフルやカービン銃など) には、3 番目のロック ラグがなく、「コック オン クローズ」操作が採用されています。

リー・エンフィールド ボルトアクション システムは、1889 年にリー・メトフォードライフル、その後のリー・エンフィールド ライフルで導入されました(ボルト システムは設計者のジェームズ・パリス・リーにちなんで、銃身のライフリングはロンドン特別区エンフィールドの王立小火器工場にちなんで名付けられました)。ボルトの前方への推力によってアクションがコックされる「コック オン クロージング」アクションです。これにより、射手はボルトを回転させている間も照準器や標的から目を離すことなく作業できます。ボルトはラグとチャンバーの間で曲がることができるため、チャンバーの過圧による壊滅的な故障が発生した場合でも射手はより安全です。

後方に配置されたボルト ラグの欠点は、伸張力に耐えるために、レシーバーのチャンバーとラグの間の大部分をより強固かつ重く作らなければならないことである。また、ラグより前方のボルトは発射時に曲がる可能性があり、これは長期間にわたって繰り返し発射した場合には安全上の利点となるが、レシーバーが伸びて過剰なヘッドスペースが生じる可能性がある。これが問題と感じられる場合は、取り外し可能なボルト ヘッドをより大きなサイズのものに交換することで解決できる (リー=エンフィールド ボルト製造では、最終組み立て時にボルト本体に 3 つの標準サイズのボルト ヘッドのいずれかを取り付けて適切なヘッドスペースを確保するという大量生産方法が採用されていた)。第二次世界大戦までの数年間、リー=エンフィールド ボルト システムは、英国の BSA、LSA、パーカー=ヘイルなどの企業やオーストラリアの SAF リズゴーによって製造された多数の市販のスポーツ用および狩猟用ライフルで使用されていた。第二次世界大戦後、大量の旧軍用SMLE Mk IIIライフルがスポーツ用に改造され、安価で効果的な狩猟用ライフルが作られました。リー・エンフィールドボルトシステムは、オーストラリアン・インターナショナル・アームズ社が製造するM10およびNo.4 Mk IVライフルに使用されています。インドのライフル工場イシャポールは、リー・エンフィールドアクションを採用した.315口径の狩猟用およびスポーツ用のライフルを製造しています。^[12]

• リー・エンフィールド（全マークとモデル）
• イシャポレ 2A1
• BSA、LSA、SAF Lithgow、Parker Haleが製造したさまざまな狩猟用/スポーツ用ライフル
• オーストラリアン・インターナショナル・アームズ社製 M10 および No 4 Mk IV 狩猟用/スポーツ用ライフル
• ライフル工場イシャポールの狩猟用リー・エンフィールドライフル（.315）

1891 年に考案され、設計者のセルゲイ・モシンとレオン・ナガンにちなんで名付けられたモシン・ナガン式は、モーゼル式やリー・エンフィールド式のボルトアクション設計とは大きく異なります。モシン・ナガン式の設計では、ボルトヘッドがボルトから取り外しできないモーゼル式とは対照的に、ボルトとベアリング ラグとともに回転する別個のボルトヘッドを備えています。また、ボルトヘッドが固定され、ボルト本体自体が回転するリー・エンフィールド式とも異なります。モシン・ナガン式のボルトはやや複雑ですが、非常に頑丈で耐久性があります。モーゼル式と同様に、「コック オン オープン」方式を採用しています。このボルトシステムは、市販のスポーツ用ライフル（最もよく知られているのはボストークブランドのターゲットライフル）ではほとんど使用されておらず、ロシア国外に輸出されたことはありませんでしたが、第二次世界大戦の終結後、軍の余剰品であるモシン・ナガンライフルが大量にスポーツ用に改造され、狩猟用ライフルとして使用されました。

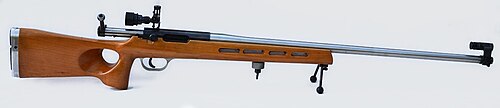

スウィングは、1970 年に英国でNRA競技会で使用するための専用ターゲット ライフルとして開発されました。フルボア ターゲット ライフル競技会では、これまで、当時普及していた軍用ライフルの精密な例が使用されていましたが、これらのライフルは開発の可能性の限界に達していると考えられていました。

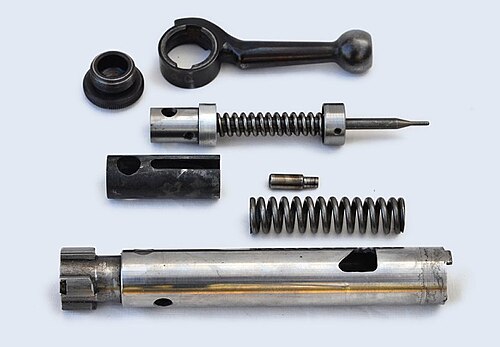

スイングボルトはボルトヘッドに4つの突起があり、閉じた状態で45度になる。これは垂直にロックするモーゼルと水平にロックするエンフィールドのボルト設計の中間である。シュルツ＆ラーセンの銃身とフィンランドのマンタリから派生したトリガーが付属したスイングは商業的に成功し、基本設計はパラマウント、RPAクアッドロック、ミレニアムライフルに再利用された。^[13]

ヴェッテルリ銃は、軍隊が初めて導入したボルトアクション式連発銃である。1869年から1890年頃までスイス軍で使用された。改良されたヴェッテルリ銃はイタリア軍でも使用された。もう1つの注目すべき設計はノルウェーのクラグ・ヨルゲンセン銃で、ノルウェー、デンマーク、そして短期間アメリカで使用された。ボルトアクション式銃としては珍しく、レシーバーの右側のゲートから弾を装填するため、ボルトを開けずに再装填できる。

ノルウェー版とデンマーク版のクラグには2つのロッキングラグがあるが、アメリカ版には1つしかない。すべてのバージョンで、ボルトハンドル自体が緊急ロッキングラグの役割を果たす。他のボルトアクション設計と比較したクラグの主な欠点は、通常は1発ずつ手で装填する必要があることである。ただし、ストリッパーまたはエンブロッククリップを介して5発の弾丸を一度にマガジンに落とすことができる箱のような装置も作られていた。これにより、ストリッパーやエンブロッククリップを使用する他の設計よりも再装填に時間がかかった。もう1つの歴史的に重要なボルトアクションシステムは、フランスのMle 1874グラースライフル、Mle 1886ルベルライフル（ニトロセルロースベースの無煙火薬を装填した弾薬を初めて導入した）、およびベルティエシリーズのライフルで使用されたグラシステムである。

ストレートプルボルトアクションは、従来のターンプルボルトアクション機構とは異なり、ハンドルを回転させずにボルトを前後に循環させることができるため、直線運動のみが必要です。これは、従来のボルトアクションとは対照的です。従来のボルトアクションでは、ユーザーは、チャンバーへの装填と一次抽出を実行するために、直線運動に加えてボルトを軸方向に回転させる必要があります。ストレートプルアクションのボルトロックは、手動入力を必要とせずに異なる方法で達成されるため、操作サイクル全体で、射手は4つの動作（上向きに回転、引き戻し、前方に押し、下向きに回転）ではなく、2つの動作（引き戻し、前方に押し出す）を実行するだけで済みます。これにより、銃の 発射速度が大幅に向上します。

1993年、ドイツのブレーザー社は、ボルトヘッドから突出/収縮する一連の同心円状の「爪」によってロックを実現する新しいストレートプルアクションであるブレーザーR93を発表しました。この設計は、ラジアル接続と呼ばれています。2017年現在、ライフルシューター誌^[14]は、後継のブレーザーR8を、メルケルヘリックス、ブラウニングマラルとともに最も人気のあるストレートプルライフルの3つのうちの1つとして挙げています。 ^[15]その他の注目すべき現代のストレートプルライフルには、ベレッタ^[16] 、CGヘーネル[ ^17] 、シャピュイ^[18] 、ヘイム^[19] 、リンクス^{[20] 、} レスラー[21] 、サベージアームズ^{[22] 、}シュトラッサー[ ^{23] 、スティールアクション[24]}などがあります。

ストレートボルトライフルのほとんどはハンマーのない発射機構を備えているが[^{要出典] 、メルケルヘリックスのようにハンマー発射モデルもいくつかある。ハンマーを使用する銃器は、通常、ハンマーレス機構よりも}ロック時間が比較的長い。

バイアスロン競技では、射撃速度が重要なパフォーマンス要因であり、半自動銃は競技での使用が禁止されているため、ストレートプルアクションが非常に一般的であり、バイアスロンワールドカップではほとんど独占的に使用されています。.22口径のストレートプルアクションを最初に製造した会社はJGアンシュッツでした。ピーター・フォルトナー・ジュニアが「フォルトナーアクション」を設計し、^{[25] [26] [27]これは}アンシュッツ1827フォルトナーに組み込まれました。フォルトナーアクションは具体的にはストレートプルボールベアリングロックアクションで、ボルトの側面にスプリング式ボールベアリングがあり、ボルトのハウジング内の溝にロックします。新しい設計により、新しいドライファイア方式が生まれました。ボルトをわずかに回す代わりに、アクションをロックしてファイアリングピンをキャッチします。このアクションは後にセンターファイアのヘイムSR30に使用されました。

通常、ボルトは金属管で構成され、その中に発射機構が収納されており、管の前部または後部に複数の金属製ノブ、つまり「ラグ」があり、ボルトを所定の位置に固定します。操作は、回転ボルト、レバー、カムアクション、ロックピース、またはいくつかのシステムを介して行うことができます。ストレートプル設計は広く使用されていますが、そのタイプの普遍性により、手動で回転するボルト設計は、ボルトアクション設計に関して最も一般的に考えられています。その結果、ボルトアクションという用語は、特定の武器の動作タイプについて話すときに、より現代的なタイプの回転ボルト設計を指すことがよくあります。

ただし、ストレートプルライフルと回転ボルトライフルはどちらもボルトアクションライフルの一種です。レバーアクションとポンプアクションの武器でもボルトを操作する必要がありますが、回転ボルトに直接取り付けられたハンドルで操作するボルトアクションとは別に分類されるのが通常です。ドライゼニードルガンやモーゼルモデル1871などの初期のボルトアクション設計では、ボルトハンドルまたはボルトガイドリブをレシーバーのノッチに落とすことでロックされていましたが、この方法は今でも.22リムファイアライフルで使用されています。最も一般的なロック方法は、ボルトヘッドに2つのラグが付いた回転ボルトで、ルベルモデル1886ライフル、モデル1888コミッションライフル、モーゼルM98、モシンナガン、およびほとんどのボルトアクションライフルで使用されていました。リーエンフィールドにはラグとガイドリブがあり、ボルトの後端をレシーバーにロックします。

ボルトノブは、ボルトハンドルの一部であり、銃器の装填および再装填時に使用者が握るものであり、コッキングハンドルの役割を果たします。多くの古い銃器では、ボルトノブはボルトハンドルに溶接されており、ボルトハンドル自体の不可欠な部分となっています。多くの新しい銃器では、ボルトノブはハンドルにねじ込まれており、ユーザーは美観上の理由、より良いグリップの実現などのために、オリジナルのボルトノブをアフターマーケットのものに交換することができます。^[28]使用されるねじの種類は銃器によって異なります。欧州の銃器では、M6 1またはM8 1.25のねじが使用されることが多く、たとえばM6はSIG Sauer 200 STR、Blaser R93、Blaser R8、CZ 457 ^[29]、Bergaraライフル^{[29]で使用され、M8は}Sako TRGとSIG Sauer 404で使用されます。多くのアメリカの銃器では、代わりに1/4インチ 28 TPI（6.35 0.907 mm）または5/16インチ 24 TPI（7.9375 1.058 mm）のネジが使用されています。他のネジタイプも使用されており、たとえば、Mausingfieldが使用しているNo. 10 32 TPI（4.826 0.794 mm）などがあります。^[29]また、既存のボルトハンドルを取り外すことなく取り付けられる、アフターマーケットのスリップオンボルトハンドルカバーも存在します。^[30]これらは、多くの場合、ゴムまたはプラスチックで作られています。

ボルトアクション式銃器のほとんどは、手装填、一括装填、またはストリッパー クリップによる内蔵マガジンで給弾されるが、取り外し可能なマガジンや独立したマガジン、あるいはマガジンを全く持たない設計のものもいくつかあり、その場合は各弾を個別に装填する必要がある。一般に、マガジンの装填数は2発から10発に制限されているが、これはマガジンをライフルの底部と同一平面にしたり、重量を軽減したり、泥や土の侵入を防いだりするためである。多くのボルトアクション式銃器には、銃身の全長に渡ってチューブ マガジンが備えられている。大型ライフル以外のピストルや大砲などの武器では、手動で操作する後装式武器がいくつかあった。しかし、ドライゼニードル ファイア ライフルは、回転ボルト設計を採用した最初の後装式銃であった。ヨハン・ニコラス・フォン・ドライゼの1838年のライフルは1841年にプロイセンで採用され、1849年にプロイセン・モデルに発展した。設計は単発の後装式で、ボルトの側面から突き出たアームを回して薬室を開くという今ではおなじみの機構を備えていた。しかし、撃針は個別にプライミングして作動させる必要があり、レバーはボルトを動かすためだけに使われたため、 再装填手順全体が後の設計よりも複雑な手順となった。
