建築図面

建築図面または建築家の図面は、建築の定義に該当する建物（または建築プロジェクト）の技術図面です。建築図面は、建築家などによって、設計アイデアを首尾一貫した提案に展開するため、アイデアや概念を伝えるため、設計の利点を顧客に納得させるため、設計意図に基づいて建設請負業者が建設できるように支援するため、設計および計画された開発の記録として、または既存の建物の記録を作成するために、さまざまな目的で使用されます。

建築図面は、特定のビュー（平面図、断面図など）、シートのサイズ、測定単位とスケール、注釈、相互参照を 含む一連の規則に従って作成されます。

歴史的に、図面は紙や類似の素材にインクで描かれ、必要なコピーは手で苦労して作成する必要がありました。20世紀には、機械によるコピーを効率的に実行できるように、トレーシングペーパーに描くようになりました。コンピューターの発達は、技術図面の設計と作成に使用される方法に大きな影響を与え、^{[1]手作業による描画をほぼ時代遅れにし、有機的な形状と複雑な幾何学形状を使用した新しい形状の可能性を切り開きました。今日、図面の大部分は}CADソフトウェアを使用して作成されています。^[2]

最も古い建築物の立面図は、中国で発掘された7400年前の白いテラコッタの坩堝の中にありました。そこには、水面上に螺旋階段のある2つの高床式の監視塔（または灯台）が描かれています。^[要出典]

図面のサイズは、利用可能な材料と、巻き上げたり折り畳んだり、テーブルに広げたり壁にピンで留めたりして運搬しやすいサイズを反映しています。製図プロセスでは、現実的に作業可能なサイズに制限が課される場合があります。サイズは、地域の慣習に応じて、一貫した用紙サイズシステムによって決定されます。通常、現代の建築実務で使用される最大の用紙サイズは、ISO A0（841 mm × 1,189 mmまたは33.1インチ× 46.8インチ）または米国のArch E（762 mm × 1,067 mmまたは30インチ× 42インチ）またはLarge Eサイズ（915 mm × 1,220 mmまたは36インチ× 48インチ）です。^[3]

建築図面は、相対的なサイズが正しく表現されるように、縮尺に従って描かれます。縮尺は、建物全体が選択したシート サイズに収まるようにするとともに、必要な詳細度を示すために選択されます。1/8 インチから 1 フィート (1:96) またはメートル法の 1 から 100 の縮尺では、壁は通常、全体の厚さに対応する単純なアウトラインとして示されます。1/2 インチから 1 フィート (1:24) または最も近い一般的なメートル法の 1 から 20 の縮尺では、壁構造を構成するさまざまな材料の層が示されます。構造の詳細は、より大きな縮尺、場合によってはフル サイズ (1 から 1 の縮尺) で描かれます。

縮尺図面により、寸法を図面から「読み取る」、つまり直接測定することができます。ヤードポンド法 (フィートとインチ) は、通常の定規を使用して同様に読み取ることができます。1/8 インチから 1 フィートの縮尺図面では、定規の 1/8 の目盛りをフィートとして読み取ることができます。建築家は通常、各端に異なる目盛りが記された縮尺定規を使用します。建設業者が見積りに使用する 3 番目の方法は、図面から直接測定し、縮尺係数を掛けることです。

寸法は、羊皮紙などの安定した媒体に描かれた図面から測定できます。複製のすべてのプロセスで小さな誤差が生じますが、特に現在ではコピー方法が異なるため、同じ図面が再度コピーされたり、複数の異なる方法でコピーされたりする可能性があります。そのため、寸法を図面に記入 (「記入」) する必要があります。建築家の図面には、コピー プロセスで生じる誤差を防ぐために、「寸法を縮小しないでください」という免責事項が一般的に記載されています。

このセクションでは、建物や構造物を表すために使用される従来のビューについて説明します。目的に応じて分類された図面については、以下の「建築図面の種類」セクションを参照してください。

平面図は最も基本的な建築図で、上から見た図で、地図と同じように建物内の空間の配置を示しますが、建物の特定のレベルでの配置を示します。技術的には、建物を水平に切断した断面図 (通常は床面から 4 フィート / 1 メートル 20 センチメートル上) であり、そのレベルの壁、窓、ドアの開口部、その他の特徴を示します。平面図には、そのレベルより下で見えるものすべて (床、階段 (平面図のレベルまで)、備品、場合によっては家具) が含まれます。平面図のレベルより上のオブジェクト (頭上の梁など) は、破線で示すことができます。

幾何学的には、平面図は、建物を横切る水平面上へのオブジェクトの 垂直正投影として定義されます。

敷地計画は、建物または建物群の全体的な状況を示す特定の種類の計画です。敷地計画には、敷地の境界と敷地へのアクセス手段、および設計に関連する場合は近くの構造物が表示されます。都市部の開発の場合、敷地計画では、設計が都市構造にどのように適合するかを示すために、隣接する道路を示す必要がある場合があります。敷地境界内では、敷地計画によって作業範囲全体の概要が示されます。敷地計画には、既存の建物（ある場合）と提案されている建物が、通常は建物の敷地面積として表示されます。道路、駐車場、歩道、ハード ランドスケープ、樹木、植栽などです。建設プロジェクトの場合、敷地計画には、排水管や下水道管、給水管、電気ケーブルや通信ケーブル、屋外照明など、すべてのサービス接続も示されている必要があります。

敷地計画は、詳細設計の前に建物の提案を表すためによく使用されます。敷地計画の作成は、敷地のレイアウトと、提案された新しい建物のサイズと方向の両方を決定するためのツールです。敷地計画は、提案が歴史的遺跡の制限を含む地元の開発規則に準拠していることを確認するために使用されます。この文脈では、敷地計画は法的契約の一部を形成し、建築家、エンジニア、造園家、または土地測量士などの資格を持つ専門家によって作成されることが求められる場合があります。^[4]

立面図は建物を片側から見た図で、一方のファサードを平面的に表現したものです。これは建物の外観を説明するために最も一般的に使用される図法です。各立面図は、建物が向いている方角に応じてラベルが付けられます。たとえば、北を向いている場合は、建物の南側の立面図を見ることになります。^[5]建物は平面図で単純な長方形になることはめったにないため、典型的な立面図では、特定の方向から見た建物のすべての部分を示します。

幾何学的には、立面図は建物を垂直面上に水平に投影したもので、垂直面は通常、建物の片側と平行になります。

建築家は「立面図」という言葉をファサードの同義語としても使用するため、「北立面図」は建物の北向きの壁を指します。

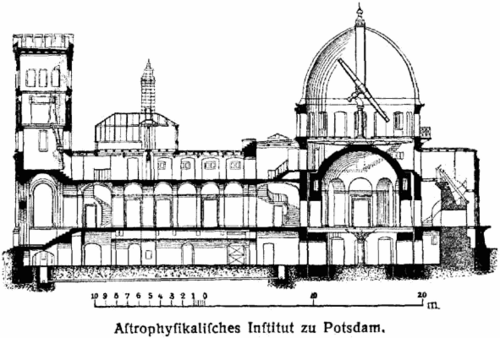

断面（単にセクションとも呼ばれる）は、オブジェクトを切断した垂直面を表します。これは、平面図が上から見た水平断面であるのと同じです。断面図では、断面面で切断されたものはすべて太線で表示され、切断されたオブジェクトを示すために実線で塗りつぶされることが多く、その向こうに見えるものは通常、細い線で表示されます。断面は、建物の異なるレベル間の関係を説明するために使用されます。ここに示す天文台の図面では、断面には、外部から見えるドーム、建物の内部からのみ見える 2 番目のドーム、および 2 つのドームの間のスペースに大きな天体望遠鏡を収容する方法が示されています。これらの関係は、図面だけでは理解するのが難しいでしょう。

断面図は、断面と、断面を超えて見える建物の他の部分の立面図を組み合わせたものです。

幾何学的には、断面は建物を垂直面に水平に投影したもので、垂直面が建物を横切ります。

等角投影図と軸測投影図は、3 次元オブジェクトを表現する簡単な方法です。要素のスケールを維持し、同じオブジェクトの複数の側面の関係を示すことで、形状の複雑さを明確に理解できます。

等角投影図と軸測図という用語の区別については、多少の混乱があります。「軸測図は、何百年もの間、建築家によって使用されてきた言葉です。エンジニアは、等角投影図、直径投影図、三角投影図を含む一般的な用語として軸測図という言葉を使用しています。」^[6]この記事では、建築特有の意味でこれらの用語を使用しています。

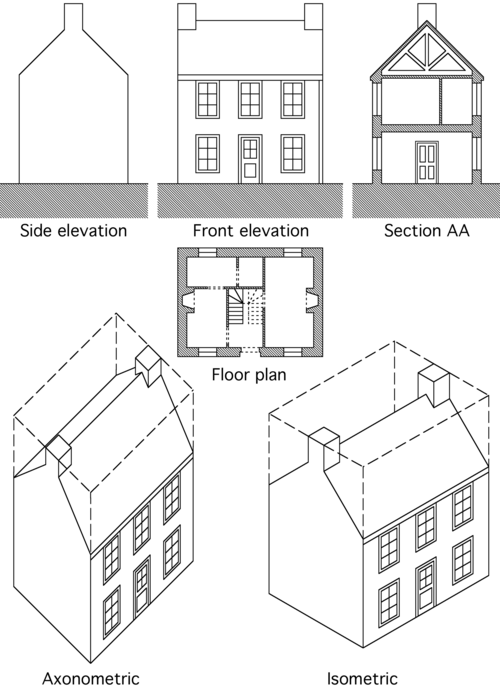

幾何学的な説明はかなり複雑ですが、実際の製図の目的においては、等角投影図と軸測図の違いは単純です (上の図を参照)。どちらの場合も、平面図は斜めまたは回転したグリッド上に描かれ、垂直線はページ上に垂直に投影されます。すべての線は縮尺通りに描かれるため、要素間の関係は正確です。多くの場合、異なる軸には異なる縮尺が必要ですが、これも計算で求めることができますが、実際には単に目測で見積もられることがよくありました。

• アイソメトリック図法では、両方向とも水平から 30 度の平面グリッドを使用するため、平面形状が歪む。アイソメトリック図法のグラフ用紙を使用して、この種の図面を作成することができる。この図法は、構造の詳細 (たとえば、建具の 3 次元ジョイント) を説明するのに役立つ。アイソメトリック図法は、20 世紀半ばまで標準的な図法であり、1970 年代まで、特に教科書の図やイラストで人気があった。^{[7] [8]}
• キャビネット投影法も似ていますが、1つの軸だけが歪んでおり、他の軸は水平と垂直です。元々はキャビネット製作に使用されていましたが、その利点は、主要な面（キャビネットの前面など）が歪みなく表示され、それほど重要でない面だけが歪んでいることです。目から遠ざかる線は、歪みの度合いを軽減するために縮小して描かれています。キャビネット投影法は、ビクトリア朝の彫刻広告や建築の教科書に見られますが、^[7]一般的な使用からは事実上姿を消しました。
• 軸測図では、45 度の平面グリッドを使用し、平面の元の直交ジオメトリを維持します。建築におけるこのビューの大きな利点は、製図者が斜めのグリッド上に再構築することなく、平面から直接作業できることです。理論上、平面は 45 度に設定する必要がありますが、これにより、反対側の角が揃うという混乱を招く一致が生じます。垂直に投影したまま平面を回転させることにより、望ましくない影響を回避できます。これは、平面測図または平面斜視図と呼ばれることもあり、^[9]オブジェクトの最も便利なビューを提示するために適切な角度を自由に選択できます。

従来の製図技術では、30 ～ 60 度および 45 度の三角定規が使用され、それによってこれらの図で使用する角度が決まりました。調整可能な定規が一般的になるにつれて、これらの制限はなくなりました。

20世紀には、便利な図法としてだけでなく、形式的なプレゼンテーション技術としても人気が高まり、特にモダン・ムーブメントによって採用されました。^{[6]軸測図は、}マイケル・グレイブス、ジェームズ・スターリングらによる1970年代の影響力のある図面で顕著に見られ、単純な図法だけでなく、ワームズアイビュー、異常に誇張された平面の回転、分解された要素が使用されています。^[10]

詳細図は、建築物の小さな部分を大きな縮尺で示し、構成部品がどのように組み合わされているかを示します。また、装飾要素などの小さな表面の詳細を示すためにも使用されます。大きな縮尺の断面図は、建物の構造の詳細を示す標準的な方法で、通常、建物の全高を含む図面では明確に示せない複雑な接合部 (床と壁の接合部、窓の開口部、ひさし、屋根の頂点など) を示します。完全な建築詳細図には、平面図の詳細と垂直断面の詳細を示す必要があります。1 つの詳細図が単独で作成されることはめったにありません。詳細図のセットには、建築物を 3 次元で理解するために必要な情報が表示されます。詳細図の一般的な縮尺は、1/10、1/5、およびフル サイズです。

伝統的な建築では、多くの詳細が完全に標準化されていたため、建物を建設するのに詳細な図面はほとんど必要ありませんでした。たとえば、上げ下げ窓の建設は、何が必要かを完全に理解している大工に任されていましたが、ファサードの独特な装飾の詳細は詳細に描かれていました。対照的に、現代の建物では、さまざまな製品、方法、および考えられるソリューションが急増しているため、詳細を完全に描く必要があります。

描画における遠近法とは、目で見たイメージを平らな面に大まかに表現することです。ここで重要な概念は次のとおりです。

• 視点とは、特定の固定された視点からの眺めです。
• オブジェクト内の水平エッジと垂直エッジは、図面では水平線と垂直線で表されます。
• 遠くへ向かって伸びる線は消失点に収束するように見える。
• すべての水平線は地平線上の一点、つまり目の高さにある水平線に収束します。
• 垂直線は地平線の上または下の点に収束します。

人工遠近法の基本的な分類は消失点の数によって行われます。

• 見る人に面した物体が直交し、遠ざかる線が 1 つの消失点に収束する一点透視図法。
• 二点透視図法では、オブジェクトを斜めから見て、すべての水平線を地平線上にある 2 つの消失点のいずれかに近づけることで、歪みを軽減します。
• 三点透視図法では、視点を上から見るか下から見るかに応じて、垂直線を上または下の 3 番目の消失点まで後退させることで、さらなるリアリティが生まれます。

建築遠近法の通常の慣習では、2 点透視図法を使用し、すべての垂直線をページ上の垂直線として描きます。

三点透視図法は、カジュアルな写真のスナップショット効果をもたらします。一方、プロの建築写真では、ビューカメラまたは透視制御レンズを使用して 3 番目の消失点を排除し、透視図法の慣例に従って、写真上のすべての垂直線が垂直になるようにします。これは、標準レンズで撮影した写真のデジタル操作によっても実行できます。

空気遠近法は、遠くにある物体に及ぼす大気の影響を近似して距離を表す絵画技法である。日光の下では、普通の物体が目から遠ざかるにつれて、背景とのコントラストが減り、色の彩度が下がり、色が青みがかる。高い視点から見た（または想像した）眺めである空中写真や鳥瞰図と混同しないように。JM ガンディのイングランド銀行の遠近法（この記事の冒頭の図を参照）では、ガンディは建物を絵画的な廃墟として描き、内部の平面配置を示しており、これは断面図の前身である。^[11]

モンタージュ画像は、建物の透視画像を写真の背景に重ね合わせて作成されます。写真が撮影された位置を記録し、同じ視点を使用して透視画像を生成するように注意する必要があります。この手法は、建物をフォトリアリスティックにレンダリングし、最終的な画像を写真とほとんど区別がつかないようにするコンピュータ視覚化でよく使用されます。

スケッチは、アイデアを記録して展開するための素早いフリーハンドの描画であり、完成作品を意図したものではありません。ダイアグラムもフリーハンドで描くことができますが、シンボルを扱い、デザインのロジックを展開します。どちらも、より見栄えの良い形式に仕上げることができ、デザインの原則を伝えるために使用できます。^{[引用が必要]}

建築では、完成した作品は費用がかかり、時間もかかるため、建設工事が始まる前にできるだけ設計を完全に決めておくことが重要です。複雑な現代の建物には、さまざまな専門分野の大規模なチームが関わっており、設計を調和のとれた成果に向けて進めるためには、設計の初期段階でのコミュニケーションが不可欠です。^[12]建築家（および他のデザイナー）は、スケッチや図表を使って新しいデザインの調査を開始し、特定の設計上の問題に適切に対応できる大まかなデザインを作成します。

建物のデザインには、美的要素と実用的要素という 2 つの基本要素があります。美的要素には、レイアウトと外観、予想される素材の感触、人々が建物を認識する方法に影響を与える文化的参照が含まれます。実用的問題には、さまざまな活動に割り当てられるスペース、人々が建物に入り、建物内を移動する方法、日光と人工照明、音響、交通騒音、法的問題と建築基準法、およびその他の多くの問題が含まれます。両方の側面は部分的に慣習的な慣行の問題ですが、サイトごとに異なります。多くの建築家が積極的に革新を求めているため、解決すべき問題の数が増えています。

建築の伝説では、封筒の裏やナプキンに描かれたデザインを指すことが多い。^[13]最初のアイデアは、途中で捨てなければならないとしても、デザインを展開する中心となるアイデアを提供するため重要である。^[14]スケッチは不正確だが、使い捨てであり、思考の自由を与え、さまざまなアイデアを素早く試すことができる。デザインがスケール図面に確定すると選択肢は大幅に狭まり、スケッチの段階はほぼ常に不可欠となる。

ダイアグラムは主に実用的な問題を解決するために使用されます。設計の初期段階では、建築家はダイアグラムを使用してアイデアやソリューションを開発、検討、伝達します。ダイアグラムは、設計分野における思考、問題解決、コミュニケーションに不可欠なツールです。ダイアグラムは空間関係を解決するために使用できますが、太陽や風の力、建物を通る人や材料の流れなど、力や流れを表すこともできます。^[15]

分解図は、何らかの方法で分解された構成部品を示し、各部品を単独で見ることができる。これらの図は技術マニュアルでは一般的であるが、建築でも概念図や技術的な詳細を説明するために使用されている。断面図では、内部または内部構造の詳細を示すために外部の一部が省略されている。^[16]多くの建築製品やシステムを含む技術イラストレーションでは一般的であるが、断面図は実際には建築図面ではほとんど使用されていない。

建築図面は特定の目的のために作成され、それに応じて分類できます。多くの場合、複数の要素が同じシートに含まれます。たとえば、主要なファサードと平面図を示すシートなどです。

計画を説明し、そのメリットを宣伝するための図面。作業図面には、さまざまな素材を強調するために色調やハッチングが含まれる場合がありますが、それらは図表であり、リアルに見えるように意図されたものではありません。基本的なプレゼンテーション図面には、通常、そのような画像のライブラリから取得した人物、車両、木が含まれており、その他の点では作業図面とスタイルが非常に似ています。レンダリングは、表面のテクスチャと影を追加して、建物の視覚的な品質をよりリアルに表示する技術です。建築イラストレーターまたはグラフィック デザイナーを雇用して、専門的なプレゼンテーション画像 (通常はパース図または完成度の高い敷地計画、フロア プラン、立面図など) を作成する場合があります。

既存の土地、構造物、建物の測量図。建築家は、建設作業の正確な寸法を確立するために、作業図面の基礎として正確な測量図一式を必要とします。測量は通常、専門の土地測量士によって測定され、作成されます。

歴史的に、建築家は、自分たちが知っている偉大な建築を理解し、模倣するために記録図面を作成してきました。ルネッサンス期には、ヨーロッパ各地の建築家がローマとギリシャの文明の遺跡を研究して記録し、その影響を利用してその時代の建築を開発しました。記録は、地域的な目的で個別に作成される場合もあれば、出版のために大規模に作成される場合もあります。参考になる歴史的調査には、次のものがあります。

• コーレン・キャンベルの『ウィトルウィウス・ブリタニアクス』、イニゴ・ジョーンズとサー・クリストファー・レンによるイギリスの建物の挿絵、そしてキャンベル自身と当時の他の著名な建築家の作品。
• 1894 年にチャールズ ロバート アシュビーによって設立され、現在はイングリッシュ ヘリテージを通じて入手可能な「ロンドン調査」。旧ロンドン州の著名な通りや個々の建物の記録。
• 1930 年代の大恐慌中に作成された著名な建物の記録であるHistoric American Buildings Surveyのコレクションは、米国議会図書館が所蔵しており、インターネット上で著作権フリーで閲覧可能です。

記録図面は建設プロジェクトでも使用され、完成した建物の「施工時」の状態が文書化され、建設の過程で行われたすべての変更が考慮に入れられます。

建築工事で使用される包括的な図面セット。これには建築家の図面だけでなく、構造図やその他のエンジニアリング図面も含まれます。作業図面は、位置図、組み立て図、コンポーネント図に論理的に細分化されます。^[9]

• 配置図は一般配置図とも呼ばれ、平面図、断面図、立面図などで構成され、建築要素がどこに配置されているかを示します。
• 組立図は、さまざまなパーツがどのように組み立てられるかを示します。たとえば、壁の詳細図には、構造を構成する層、それらの層が構造要素に固定される方法、開口部の端を仕上げる方法、プレハブ部品を取り付ける方法などが示されます。
• コンポーネント図面により、窓やドアセットなどの自己完結型の要素をワークショップで製作し、完成して設置可能な状態で現場に配送することができます。より大きなコンポーネントには、屋根トラス、クラッディング パネル、食器棚、キッチンなどがあります。完全な部屋、特にホテルの寝室やバスルームは、内部の装飾や備品が完備したプレハブ ポッドとして製作されることがあります。

以前の作業図面は、通常、平面図、断面図、立面図、およびいくつかの詳細を組み合わせて、建物の完全な説明を 1 枚のシートにまとめていました。これが可能だったのは、詳細がほとんど含まれておらず、建築技術が建築専門家の間では常識だったからです。現代の作業図面ははるかに詳細で、プロジェクトの特定の領域を別のシートに分離するのが標準的な方法です。図面に含まれる注記は短く、詳細については標準化された仕様書を参照してください。現代の建物のレイアウトと構造を理解するには、多くの場合、かなりの量の図面と文書を調べる必要があります。

20世紀後半まで、建築図面はすべて手作業で作成されていた。建築家自身ではなく、訓練を受けた（ただし熟練度の低い）製図工（または製図者）が手作業で作成していた。製図工は設計図を作成することはなかったが、重要度の低い決定の多くを行っていた。このシステムはCAD製図でも引き継がれており、多くの設計建築家は​​CADソフトウェアプログラムの知識がほとんどないか全くなく、スケッチ段階から先の設計は他人に頼っている。製図工は住宅や商業施設などの構造物や、木造、鉄筋コンクリート、プレハブなどの建築物の種類に特化していることが多い。^[17]

建築家が伝統的に使っていた道具は、製図板や製図台、T定規や三角定規、分度器、コンパス、鉛筆、さまざまな種類の製図ペンでした。 ^{[14]図面は}上質紙、コートされたリネン、トレーシングペーパーに描かれました。文字は手作業、ステンシルを使った機械、またはその両方の組み合わせで描かれました。インクの線はルーリングペンで描かれました。これはディップインペンに似た比較的洗練された装置ですが、線幅を調整でき、非常に細かく制御された線幅を生み出すことができます。インクペンは頻繁にインクに浸す必要がありました。製図工は立ったまま作業し、図面にインクがこぼれないようにインクを別のテーブルに置いていました。^[要出典]

20 世紀の開発には、平行移動製図板や、基本的な T 定規のより複雑な改良などがありました。信頼性の高い製図ペンの開発により、製図やステンシルによるレタリングがより速く行えるようになりました。レトラセットのドライ トランスファー レタリングとハーフトーン シートは、1970 年代から人気がありましたが、^{コンピューターの登場により、}これらのプロセスは時代遅れになりました。^[要出典]

コンピュータ支援設計(一般に CAD の頭字語で呼ばれる) は、コンピュータ ソフトウェアを使用して図面を作成することです。今日、あらゆる種類の技術図面の大部分は CAD を使用して作成されています。紙に線を描く代わりに、コンピュータは同等の情報を電子的に記録します。このシステムには多くの利点があります。複雑な要素をコピー、複製して保存して再利用できるため、繰り返しが減ります。エラーを削除でき、製図の速度により、設計が完成する前に多くの組み合わせを試すことができます。一方、CAD 図面は詳細の増加と精度への期待の高まりを促し、コンピュータ化への移行から当初期待されていた効率を低下させる側面があります。^{[引用が必要]}

AutoCADなどのプロフェッショナルCADソフトウェアは複雑で、オペレーターが十分に使いこなせるようになるまでにはトレーニングと経験の両方が必要です。その結果、熟練したCADオペレーターは設計プロセスから切り離されることがよくあります。SketchUpやVectorworksなどのよりシンプルなソフトウェアは、より直感的な描画を可能にし、設計ツールとして意図されています。^{[18] [19]}

CAD は、作業図面から写真のようにリアルな透視図まで、あらゆる種類の図面を作成するために使用されます。建築レンダリング(視覚化とも呼ばれます) は、CAD を使用して 3 次元モデルを作成することによって作成されます。モデルはどの方向からでも表示でき、最も便利な視点を見つけることができます。次に、さまざまなソフトウェア ( Autodesk 3ds Maxなど) を使用して、表面に色とテクスチャを適用し、影と反射を表現します。その結果は、人物、車、背景の風景などの写真要素と正確に組み合わせることができます。^{[引用が必要]}

ビルディング インフォメーション モデリング(BIM) は、CAD 図面の論理的発展であり、比較的新しい技術ですが、急速に主流になりつつあります。設計チームは協力して 3 次元のコンピューター モデルを作成し、すべてのプランとその他の 2 次元ビューがモデルから直接生成されるため、空間の一貫性が確保されます。ここでの重要な革新は、モデルをインターネット経由で共有することです。これにより、すべての設計機能 (現場調査、アーキテクチャ、構造、サービス) を 1 つのモデルに統合したり、各専門分野に関連付けられた一連のモデルとして統合して、設計開発プロセス全体で共有したりすることができます。相反する優先順位を解決するには、必ずしも建築家によるものではない何らかの管理が必要です。BIM の出発点は空間設計ですが、モデルに埋め込まれた情報から直接コンポーネントを定量化してスケジュールすることもできます。^{[引用が必要]}。ビルディング インフォメーション モデリングは、0 から 3 までの 3 つの異なるレベルに分類できます。これらのレベルは BIM の成熟度を表し、プロジェクトにおける協力の程度を区別します。これらのレベルは、プロセス全体を通じて共有される情報を測定します。

レベル 0 は、コラボレーションなしで個別化されています。個人が自分の CAD ファイルを個別に操作し、独自の標準を使用して作業しています。これらは、段階的に廃止されているため、現在は使用されていない、より伝統的な方法であることが知られています。

レベル 1 は 3D と 2D の作業が混在しています。プロジェクト チームはチーム内でデータを管理し、共有する必要があります。「命名規則」などの側面を採用する必要があります。

レベル 2 では、すべてのチーム メンバーが 3D モデルを使用します。同じ情報を使用していない場合もありますが、構築された環境は同様のファイル形式を通じて共有されます。このレベルでは、建設の順序とコストも導入されます。

レベル 3 では、共有プロジェクト モデルでの作業が行われます。モデルは中央環境に存在し、誰でも変更できます。モデルがリアルタイムで更新されるため、矛盾する情報が減ります。以降のレベルには、コンポーネントの順序付け、コストの見積もり、初期費用の計算が含まれます。

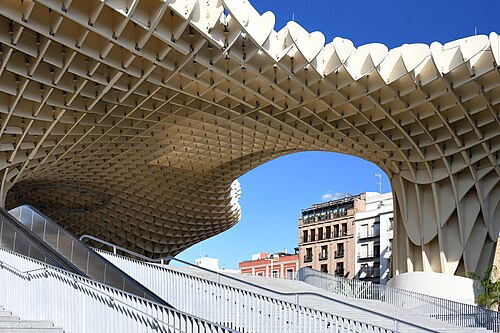

パラメトリック デザインは、建築分野で台頭してきたコンピューター インテリジェンスの一例です。これは、モデル間の複雑な関係の作成です。パラメトリック デザインにおける測定値はスクリプトによって接続されます。ユーザーは測定値に基づいてモデルを調整および適応できます。1 つの測定値を変更すると、設定されたパラメーターに基づいて他の測定値に影響します。パラメトリック デザインでは、複雑な有機的な形状を伴うスケーラビリティと調整が使用されます。これにより、通常の 3D モデリングでは不可能な、または膨大な時間を要するフォームの作成が可能になります。モデルを使用すると制作時間が短縮されるため、設計プロセスの他の時間に割り当てられた時間を確保できます。パラメトリック デザインに関する議論は、実用性の問題です。これらのスタイルがユーザーの要望やニーズに適切に準拠しているかどうかは、時々不明です。^[20]パラメトリック デザインの実際の例としては、セビリアのメトロポール パラソルや中国広州のカントンが挙げられます。これらのフォームには、劇的にねじれたり、曲がったり、カーブしたりする複雑な反復パターンとの共通点があります。これらの格子は独特で、見た目に複雑さが伴います。これは、ザハ・ハディドによって「パラメトリシズム」と名付けられたもので、デジタルアニメーション技術に基づいたスタイルです。

建築アニメーションは、提案された建物がどのように見えるかを示す短編映画です。動く画像により、3 次元の形状がはるかに理解しやすくなります。アニメーションは、建築の視覚化と同じ方法で作成された、数百または数千の静止画像のシリーズから生成されます。コンピューターで生成された建物は、CAD プログラムを使用して作成され、一連の視点から多かれ少なかれリアルなビューを作成するために使用されます。最も単純なアニメーションでは移動する視点が使用されますが、より複雑なアニメーションには、人、車両などの移動するオブジェクトが含まれる場合があります。^{[引用が必要]}

学校は、コンピューター支援コラボレーション、建設自動化、インテリジェント ビルディングで活躍する建築学に精通した学生を輩出しています。これらは、テクノロジーの採用以前と同じくらい大きな影響を与えることが期待されています。^[説明が必要] 建築家は問題解決者であり、人類の夜明け以来使用されてきた批判的思考が今もなお受け継がれていることを理解することが重要です^{。革新、応答性}、批判的思考という考え方は、「段階的に廃止」されることはなく、今日でも常に関連性があります。建設の計画を手動で描くことを含む純粋な製図は、CAD のためにそれほど頻繁には使用されていませんが、建築家が人間中心の設計者を訓練し、文化に深く入り込んで最終的に顧客を理解するように訓練されています。人間中心設計では、設計プロセスのすべてのステップに人間の視点が関与します。人間の予測不可能性と複雑さは、事前にプログラムされたシステムとは比べものになりません。^{[引用が必要]}

建築プロジェクトにおけるバーチャルリアリティは、設計者が認知的観点から空間を理解するのに役立ちます。^[21] VRは仮想現実の略で、存在しない世界での体験を説明します。バーチャルリアリティは、コンピュータプログラムによって生成された体験を作成します。モーショントラッキングを使用すると、すばやく操作できます。個人的で隔離された体験を作成します。建築会社は、従業員が学習し、クライアントと従業員の両方にとってより魅力的な体験を作成できるようにするツールとしてこれを使用しています。建築におけるVRの利点には、低い初期費用、競争上の優位性の獲得、修正の回避、現実世界のシナリオの重複などがあります。クライアントを仮想世界に配置することで、クライアントはニーズと美的選択に応じて環境内を歩き回ることができるため、フィードバックがより直接的になることがよくあります。

COVID-19の影響で、建築会社はコラボレーションのためにデジタル環境に移行するケースが増えています。ビデオ会議は、クライアントとのミーティングやスタジオ環境のシミュレーションによく使われる手段となっています。Zoomなどのプログラムを使ったコラボレーションやコミュニケーションは、一般的に一貫して使用されています。パンデミックが始まって以来、人々はますますテクノロジーに精通することが求められています。調整は難しいことが多いですが、BIMなどのプログラムは、建築家とクライアントの間のワークフローを改善するのに役立ちます。しかし、クライアントは作品に触れたり感じたりすることができないため、クライアントとの関係を促進することは難しくなっています。^[22]スタジオ内でスタッフをサポートするためにますます多くのプログラムが導入されているため、適応が重要です。

リプログラフィックスまたはリプログラフィーは、元の図面を複数コピーするために使用されるさまざまなテクノロジー、メディア、およびサポートサービスを含みます。建築図面の印刷物は、青い紙に白い線を生成する初期のプロセスの1つにちなんで、今でもブループリントと呼ばれることがあります。このプロセスは、白のコート紙に黒を印刷するダイラインプリントシステム（ホワイトプリント）に取って代わられました。現代の標準的なプロセスは、インクジェットプリンター、レーザープリンター、およびコピー機であり、そのうちインクジェットプリンターとレーザープリンターは大判印刷によく使用されます。カラー印刷は現在では一般的ですが、A3サイズを超えると依然として高価であり、建築家の作業図面は依然として白黒/グレースケールの美観に固執する傾向があります。
