テクニカルペン

テクニカルペンは、エンジニア、建築家、製図者が建築、エンジニアリング、または技術図面に一定幅の線を引くために使用する特殊な器具です。テクニカルペンは、詰め替え可能なインクリザーバーまたは交換可能なインクカートリッジのいずれかを使用します。

歴史

初期のテクニカルペン (ルーリングペン) は、平らな脚と湾曲した脚が 1 つずつ付いた小さなノギスで構成されており、その間にインクが挟まれていました。脚の間の隙間を調整することで、ペンで描く線の幅を調整できました。紙に対して一定の角度に保たれるこのようなペンは、罫線を引くために使用されましたが、筆記体やオフハンドの装飾には使用できませんでした。1934 年に発表されたGraphosテクニカルペンは、ノギスの原理を小型化し、ペン先を簡単に交換できるようにしました。シェーファー社は、リネンプリントに使用するこのようなペンを含む高価な製図セットを製造しました。これらのセットは、見習い期間の終了を示す「勤務期間」を終えた製図工によく贈られました。

万年筆バージョン

1950年代には、円筒形のペン先を持つ万年筆が登場したが、これは細い軸を支えるチューブを備えた複雑な器具だった。インクを出すには軸を押し下げ、チューブの外径とほぼ同じ幅の線を引くことができる。さらに、後のモデルでは、チューブに小さな出っ張りがあり、端が実質的に狭くなっていたため、線の太さはそのままに、チューブの長さのほとんどが太くなり、定規、三角定規、T定規、その他のテンプレートの端に沿って描くときにインクがこぼれるのを防いだ（インクがテンプレートの端に直接接触することはない）。一部の特殊で高価なペン先には、硬い表面での摩耗を遅らせるために、タングステンカーバイド製のチューブや、サファイアなどの人工宝石で作られた先端が装備されていた。

インクチューブ

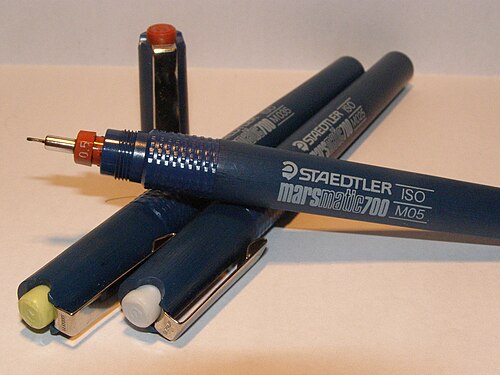

1960年代には、ペンのデザインは進化し、パスツールピペットでインクを充填するか、特別なインクボトルの細い注ぎ口からインクを充填するチューブを特徴としていました。このようなペンは、多くの場合、さまざまなサイズのセットで販売され、いくつかのペン先がホルダーに取り付けられていました。ホルダーにも充填されたインク壺があり、ハンドルにねじ込まれていました。構造と部品の数は会社によって異なり、ほとんどの場合、部品に互換性はありませんでした。後期のデザイン（ステッドラーMarsMatic700など）には、外部グリップの壁とペン先アセンブリの間に空気の流れを良くするための特別に設計されたチャネルがありました。これにより、インクの流れがより安定しました。このグループのペンの一般的な欠点は、チューブからすべてのインクを取り除くために頻繁かつ慎重に洗浄する必要があることです。そうしないと、インクが固まって取り除けなくなります。

ブランド

米国では、WRICO、Leroy、Koh-I-Noor など、いくつかの会社がこの種のテクニカルペンを製造していました。各社は独自の線幅の順序を持っていたため、業界全体で線幅が標準化されておらず、各社の線幅の仕様は他の会社と一致していませんでした。また、仕様はミリメートルの分数ではなく、インチの分数で示されていました。米国市場向けに製造されたテクニカルペンの場合、独自の記号表現 (4×0、3×0、2×0、0、1、2 など) と、ミリメートル単位の標準メートル法の寸法の両方が 記されていました。

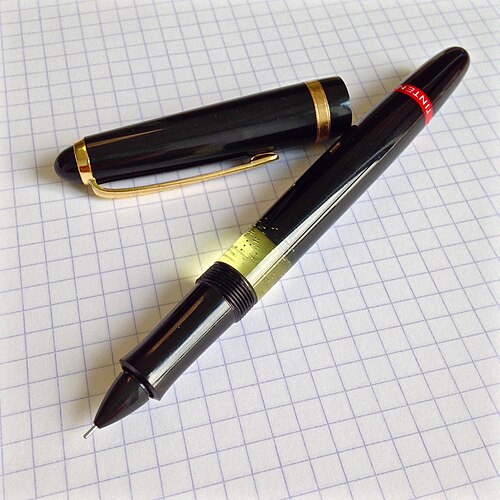

その他の地域では、ステッドラー、ロットリング、ファーバーカステルが最もよく知られているブランドです。現在、伝統的なテクニカルペンを製造しているのは、Koh-I-Noor USA、ロットリング、Rystor、Aristo、ステッドラー、および Trident Desegraph (ブラジル) のみです。ISO 規格に準拠していないテクニカルペンを製造しているその他のブランドには、ファーバーカステル、Isomars、Alvin、Hero、および Standardgraph があります。

技術情報

ペンのフルセットには、次のペン先サイズがあります: 0.10、0.13、0.18、0.25、0.35、0.50、0.70、1.0、1.4、および2.0 mm 。これは、 ISO 128で定義されている線幅に対応しています。ただし、国際標準化機構(ISO) は、4 つのペン幅を要求し、それぞれに 0.25 (白)、0.35 (黄色)、0.5 (茶色)、0.7 (青) という色コードを設定しました。これらのペン先は、さまざまなテキスト文字の高さと ISO 用紙サイズに関連する線を作成しました。^{[引用が必要]}

高さ 5 mm のテキスト (テクニカルペンで使用する ISOステンシルテンプレートで作成) の線または線の太さは 0.5 mm なので、茶色のペン先が付いた 0.5 mm のペンが必要です。このテキストを ISO サイズの文書 (A0 など) で使用し、文書を元の高さの半分 (A2) で複製すると、テキストの高さは 2.5 mm、線の太さは白のペン先のサイズである 0.25 mm になります。このように、すべてが比例しているので、縮小または拡大の変更は簡単に行うことができます。この世界標準 (カナダと米国を除く) により、マイクロフィルム化、コピー、およびファックス送信後でも、図面が常に判読可能になります。

主な製図用ペン先 4 本には、ゴールドとシルバーの 2 種類がありました。シルバー (スチールチップ) は粗いトレーシングペーパー用で、ゴールド (タングステンチップまたはジュエルチップ) はプラスチックフィルム (ベログラフまたは耐久フィルム) 用でした。製図板はテクニカルペンの登場により変化しました。硬い (スポンジ状ではない) 表面が必要となり、プラスチックフィルムを使用すると、プラスチックカーソル、T 定規、三角定規などの間に静電気による引力が生じるため、フィルムから端を持ち上げると静電気による引力でフィルムが浮き上がり、インクがにじんでしまいます。解決策は、製図器具よりも強くフィルムを引き付けるプラスチックシート (オザリッド) を貼り付けることでした。トレーシングペーパーまたはベログラフシートを、製図板に貼り付けたオザリッドシートの上に置き、空気を払い落とします。ブラシで表面を帯電させ、フィルムをテープでぴんと張ります (ただし、夜間の温度による膨張と収縮を許容するため、作業日の終わりにはフィルムをテープで固定します)。

ペンプロッタが普及すると、特殊なペン先アセンブリが製造されました。これらは標準的なペン先の基本特性を備えていますが、チューブがはるかに厚く、急激な横方向の動きに耐えられるように強化されています。チューブの先端のみが、必要な線幅になっています。プロッタがインクジェットプリンタに置き換えられると、これらは使用されなくなりました。

ラピドグラフスタイルのペンは今でもアーティストに広く使用されていますが、コンピューター支援設計 ( CAD ) の使用により、手作業による製図の必要性は大幅に軽減されました。また、フェルトペンやインクベースのペンの開発により、従来のテクニカルペンよりもはるかに売れ行きの良い、安価でメンテナンスの手間が少ない使い捨てツールが提供されるようになりました。
